Hyundai H-100 2012 Kullanım Kılavuzu (in Turkish)

5ARAÇ BAKIM GEREKSÝNÝMLERÝ
7
!
PERÝYODÝK BAKIM ÝÞLEMLERÝ AÇIKLAMALARI
F060M01A-AAT
o Motor Yaðý ve Filtresi
Motor yaðý ve filtresi bakým programýnda
belirtilen aralýklarda deðiþtirilmelidir.
Araç güç koþullar altýnda kullanýlýyorsa,
yað ve filtre deðiþiminin daha sýk aralýk-
larda yapýlmasý gerekir.
F060N01HR-GAT
o Supap Boþluklarý
Supaplar ayarsýz olduðunda, motor yal-
nýzca kaba bir þekilde çalýþmakla kal-
maz, ayný zamanda aþýrý gürültü oluþur
ve motor çekiþi azalýr.
Supap ayarlarýný yaptýrýnýz ve ayar iþle-
mini motor sýcak olduðunda gerçekleþ-
tiriniz.
F060D01TB-GAT
o Yakýt Borularý, Yakýt
Hortumlarý ve Baðlantýlarý
Yakýt borularý, yakýt hortumlarý ve bað-
lantýlarýnda kaçak ve hasar olup olma-
dýðýný kontrol ediniz. Hasarlý veya kaçý-
ran parçalarýn en kýsa zamanda eðitim-
li Hyundai teknisyeni tarafýndan deðiþ-
tirilmesini öneririz.
F060C01A-AAT
o Yakýt Filtresi
Týkanmýþ filtre, aracýn sürüleceði hýzýn
sýnýrlanmasýna, emisyon sisteminin ha-
sar görmesine ve güç çalýþtýrma koþulla-
rýna yol açabilir. Yakýt deposu içinde
çok fazla yabancý madde birikmiþ oldu-
ðunda, yakýt filtresinin daha sýk aralýk-
larla deðiþtirilmesi gerekir.
Yeni filtresinin takýlmasýndan sonra,
motoru bir kaç dakika çalýþtýrýnýz ve
baðlantýlarda kaçak kontrolü yapýnýz.
Yakýt filtresinin eðitimli Hyundai teknis-
yenleri tarafýndan deðiþtirilmesi gerekir.
UYARI:
Motor çalýþýrken veya motoru ka-
pattýktan sonraki ilk 30 saniye içinde
enjeksiyon sistemi üzerinde asla
bir iþlem yapmayýnýz. Yüksek basýnç
pompasý, yakýt hattý, enjektörler ve
yüksek basýnç borularý, motor dur-
duktan sonra bile hala yüksek ba-
sýnç altýndadýr. Yakýt sýzýntýsý sýrasýn-
da oluþan yakýt püskürmesi, cilde
temas etmesi halinde ciddi yaralan-
maya neden olabilir. Kalp pili kulla-
nan kiþiler, motorun çalýþmasý sýra-
sýnda motor bölmesindeki ECU veya
kablo demetine 30 cm mesafeden
daha fazla yaklaþmamalýdýr. Çünkü
Ortak Yakýt Hattý Sistemindeki yük-
sek akýmlar nedeniyle oldukça güç-
lü manyetik alanlar oluþmaktadýr.

5ARAÇ BAKIM GEREKSÝNÝMLERÝ
8

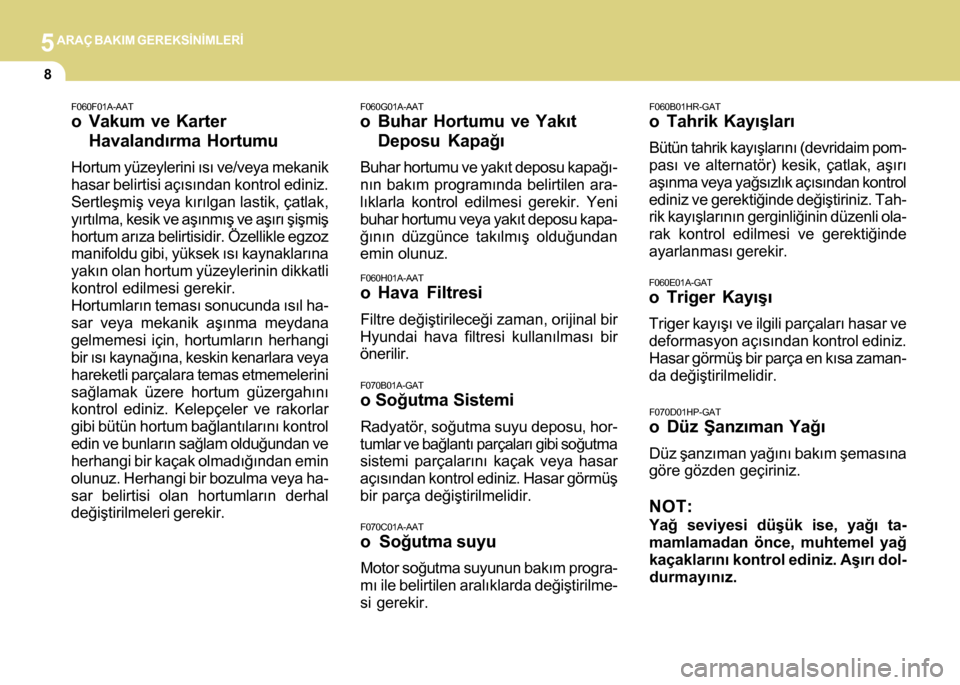

F060F01A-AAT
o Vakum ve Karter
Havalandýrma Hortumu
Hortum yüzeylerini ýsý ve/veya mekanik
hasar belirtisi açýsýndan kontrol ediniz.
Sertleþmiþ veya kýrýlgan lastik, çatlak,
yýrtýlma, kesik ve aþýnmýþ ve aþýrý þiþmiþ
hortum arýza belirtisidir. Özellikle egzoz
manifoldu gibi, yüksek ýsý kaynaklarýna
yakýn olan hortum yüzeylerinin dikkatli
kontrol edilmesi gerekir.
Hortumlarýn temasý sonucunda ýsýl ha-
sar veya mekanik aþýnma meydana
gelmemesi için, hortumlarýn herhangi
bir ýsý kaynaðýna, keskin kenarlara veya
hareketli parçalara temas etmemelerini
saðlamak üzere hortum güzergahýný
kontrol ediniz. Kelepçeler ve rakorlar
gibi bütün hortum baðlantýlarýný kontrol
edin ve bunlarýn saðlam olduðundan ve
herhangi bir kaçak olmadýðýndan emin
olunuz. Herhangi bir bozulma veya ha-
sar belirtisi olan hortumlarýn derhal
deðiþtirilmeleri gerekir.
F060B01HR-GAT
o Tahrik Kayýþlarý
Bütün tahrik kayýþlarýný (devridaim pom-
pasý ve alternatör) kesik, çatlak, aþýrý
aþýnma veya yaðsýzlýk açýsýndan kontrol
ediniz ve gerektiðinde deðiþtiriniz. Tah-
rik kayýþlarýnýn gerginliðinin düzenli ola-
rak kontrol edilmesi ve gerektiðinde
ayarlanmasý gerekir.
F060E01A-GAT
o Triger Kayýþý
Triger kayýþý ve ilgili parçalarý hasar ve
deformasyon açýsýndan kontrol ediniz.
Hasar görmüþ bir parça en kýsa zaman-
da deðiþtirilmelidir.
F060H01A-AAT
o Hava Filtresi
Filtre deðiþtirileceði zaman, orijinal bir
Hyundai hava filtresi kullanýlmasý bir
önerilir.
F060G01A-AAT
o Buhar Hortumu ve Yakýt
Deposu Kapaðý
Buhar hortumu ve yakýt deposu kapaðý-
nýn bakým programýnda belirtilen ara-
lýklarla kontrol edilmesi gerekir. Yeni
buhar hortumu veya yakýt deposu kapa-
ðýnýn düzgünce takýlmýþ olduðundan
emin olunuz.
F070B01A-GAT
o Soðutma Sistemi
Radyatör, soðutma suyu deposu, hor-
tumlar ve baðlantý parçalarý gibi soðutma
sistemi parçalarýný kaçak veya hasar
açýsýndan kontrol ediniz. Hasar görmüþ
bir parça deðiþtirilmelidir.
F070C01A-AAT
o Soðutma suyu
Motor soðutma suyunun bakým progra-
mý ile belirtilen aralýklarda deðiþtirilme-
si gerekir.
F070D01HP-GAT
o Düz Þanzýman Yaðý
Düz þanzýman yaðýný bakým þemasýna
göre gözden geçiriniz.
NOT:
Yað seviyesi düþük ise, yaðý ta-
mamlamadan önce, muhtemel yað
kaçaklarýný kontrol ediniz. Aþýrý dol-
durmayýnýz.

5ARAÇ BAKIM GEREKSÝNÝMLERÝ
9
F070F01A-AAT
o Fren Hortumlarý ve Borularý
Gözle kontrol ederek doðru takýlýp takýl-
madýðýný, sürtünme, çatlak, bozulma
veya kaçak olup olmadýðýný kontrol edi-
niz. Bozulmuþ veya hasar görmüþ par-
çalarý en kýsa zamanda deðiþtiriniz.
F070G02A-GAT
o Fren Hidroliði
Fren hidroliði deposundaki fren hidroliði
seviyesini kontrol ediniz. Hidrolik seviye-
si, deponun yan tarafýnda bulunan "MIN"
ve "MAX" iþaretlerinin arasýnda olmalý-
dýr. Sadece DOT 3 veya DOT 4 özellik-
lerine sahip yað kullanýnýz.
F070L01A-AAT
o Süspansiyon Baðlantý
Cývatalarý
Süspansiyon baðlantýlarýnda gevþeme
ve hasar kontrolü yapýnýz. Yeniden ön-
görülen torka sýkýnýz.
F070M01A-AAT
o Direksiyon Kutusu, Baðlantý
ve Körükleri/ Alt Kol Bilyalý
Mafsalý
Araç durmuþ durumda ve motor çalýþ-
madýðý zaman, direksiyonda boþluk
kontrolü yapýnýz. Baðlantýlarýn eðriliði
ve hasarýný kontrol ediniz. Körükler ve
bilyalý mafsallarda bozulma, çatlak veya
hasar kontrolü yapýnýz. Hasar görmüþ
bir parça deðiþtirilmelidir.
F070N01A-AAT
o Hidrolik Direksiyon Pompasý,
Kayýþý ve Hortumlarý
Hidrolik direksiyon pompasýný kontrol
ediniz ve hortumlarda kaçak ve hasar
kontrolü yapýnýz. Hasar görmüþ veya
kaçýran parçalarý derhal deðiþtiriniz. Hid-
rolik direksiyon kayýþýný kontrol ediniz
ve herhangi bir kesik, çatlak, aþýrý aþýn-
ma, yaðsýzlýk ve anormal gerginlik açý-
sýndan kontrol ediniz. Gerektiðinde
ayarlayýnýz veya deðiþtiriniz.
F070J01A-AAT
o Fren Pabuçlarý, Kaliperleri
ve Rotorlar
Balatalarda aþýrý aþýnma, disklerde sal-
gý veya aþýnma ve kaliperlerde hidrolik
kaçaðýný kontrol ediniz.
F070K01A-AAT
o Egzoz Borusu ve Susturucu
Egzoz borularýný, susturucuyu ve aský-
larý çatlak, bozulma veya hasar baký-
mýndan kontrol ediniz. Motoru çalýþtýrý-
nýz ve egzoz gaz kaçaðýný dikkatlice
dinleyiniz. Baðlantýlarý iyice sýkýnýz ve-
ya gerektiðinde parçalarý deðiþtiriniz.
F070H01A-AAT
o Arka Fren Kampanalarý
Balatalarý, El Freni
Arka fren kampanalarý ve balatalarýnda
karýncalanma, yanma, hidrolik kaçaðý,
kýrýlmýþ parçalar ve aþýrý aþýnma kontrolü
yapýnýz. El freni sistemi içinde, el freni
kolu ve kablosunu kontrol ediniz. Ayrýn-
týlý servis iþlemleri için, Atölye El Kita-
bý'na bakýnýz.

5ARAÇ BAKIM GEREKSÝNÝMLERÝ
10

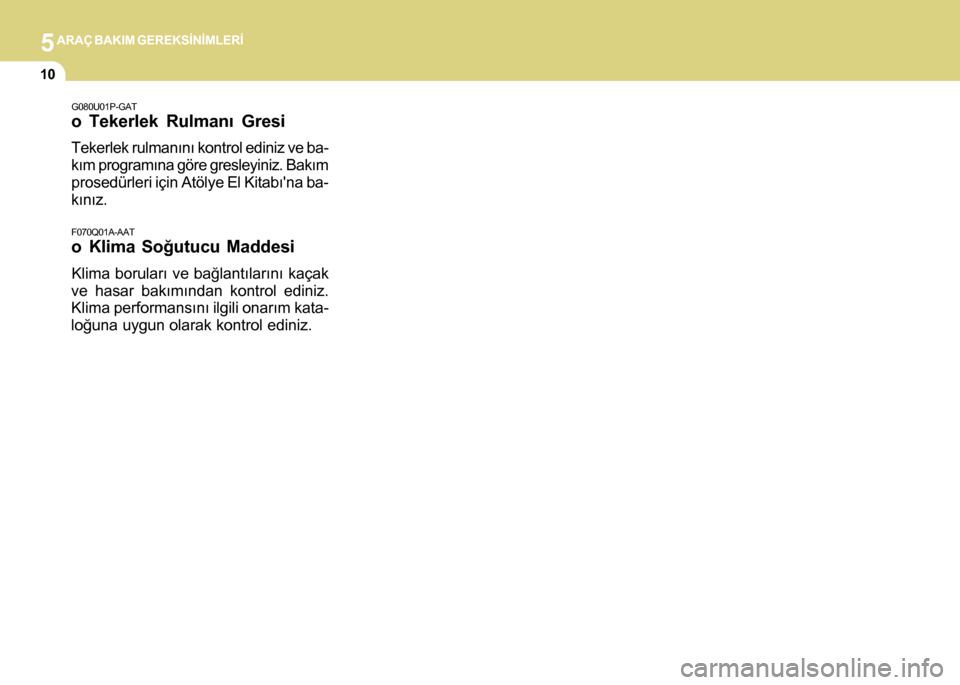

G080U01P-GAT
o Tekerlek Rulmaný Gresi
Tekerlek rulmanýný kontrol ediniz ve ba-
kým programýna göre gresleyiniz. Bakým
prosedürleri için Atölye El Kitabý'na ba-
kýnýz.
F070Q01A-AAT
o Klima Soðutucu Maddesi
Klima borularý ve baðlantýlarýný kaçak
ve hasar bakýmýndan kontrol ediniz.
Klima performansýný ilgili onarým kata-
loðuna uygun olarak kontrol ediniz.

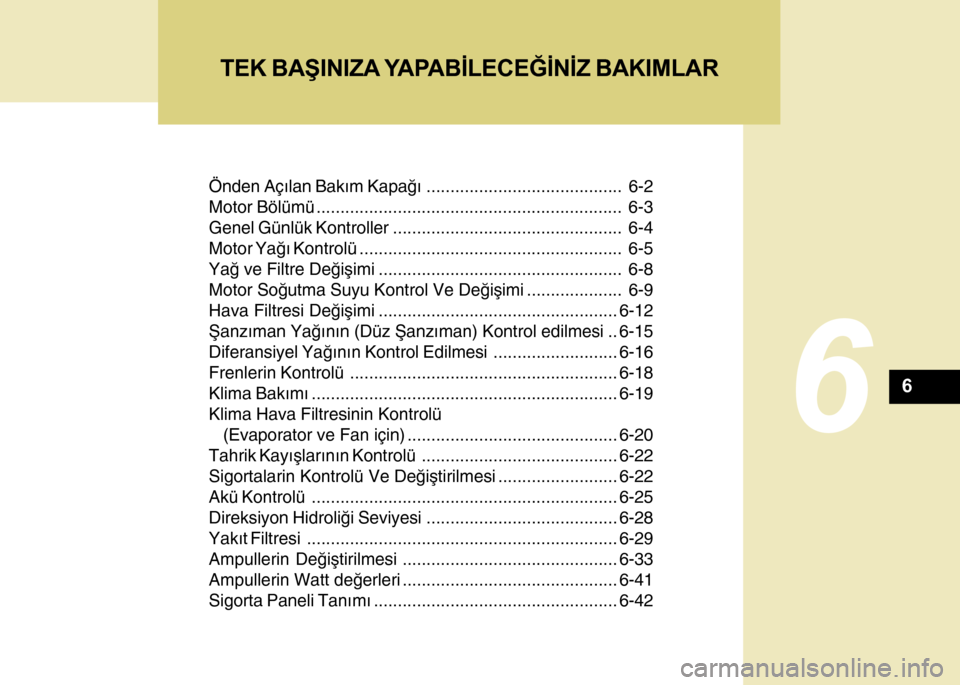

Önden Açýlan Bakým Kapaðý......................................... 6-2
Motor Bölümü................................................................ 6-3
Genel Günlük Kontroller................................................ 6-4
Motor Yaðý Kontrolü....................................................... 6-5
Yað ve Filtre Deðiþimi................................................... 6-8
Motor Soðutma Suyu Kontrol Ve Deðiþimi.................... 6-9
Hava Filtresi Deðiþimi..................................................6-12
Þanzýman Yaðýnýn (Düz Þanzýman) Kontrol edilmesi .. 6-15
Diferansiyel Yaðýnýn Kontrol Edilmesi..........................6-16
Frenlerin Kontrolü........................................................6-18
Klima Bakýmý................................................................6-19
Klima Hava Filtresinin Kontrolü
(Evaporator ve Fan için)............................................6-20
Tahrik Kayýþlarýnýn Kontrolü.........................................6-22
Sigortalarin Kontrolü Ve Deðiþtirilmesi.........................6-22
Akü Kontrolü................................................................6-25
Direksiyon Hidroliði Seviyesi........................................6-28
Yakýt Filtresi.................................................................6-29
Ampullerin Deðiþtirilmesi.............................................6-33
Ampullerin Watt deðerleri.............................................6-41
Sigorta Paneli Tanýmý...................................................6-42
TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR
6
6

6 TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR
2
!

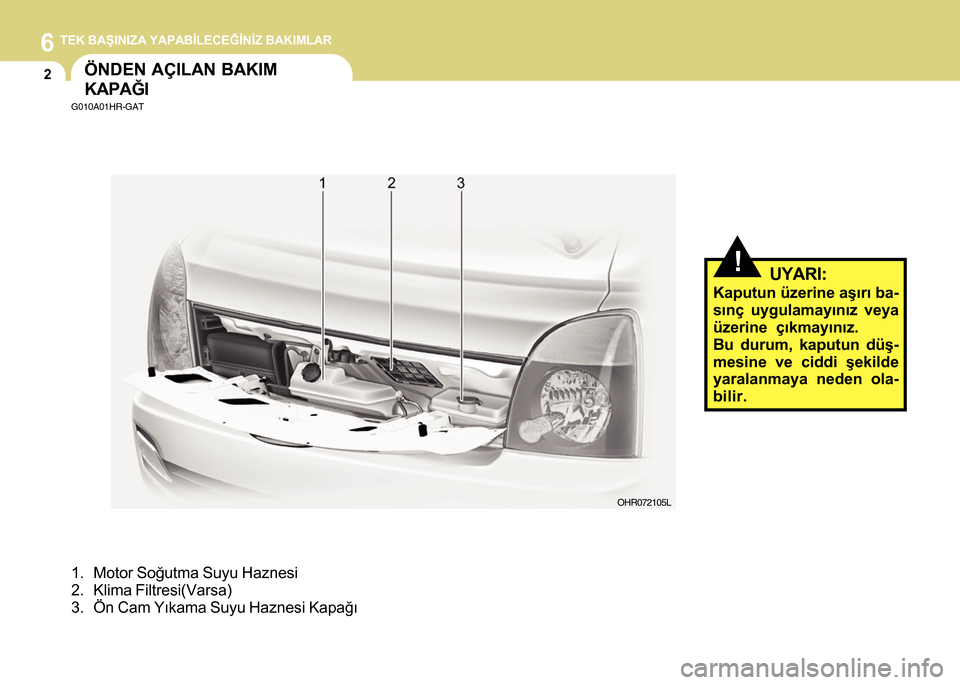

ÖNDEN AÇILAN BAKIM
KAPAÐI
G010A01HR-GAT
1. Motor Soðutma Suyu Haznesi
2. Klima Filtresi(Varsa)
3. Ön Cam Yýkama Suyu Haznesi Kapaðý
UYARI:
Kaputun üzerine aþýrý ba-
sýnç uygulamayýnýz veya
üzerine çýkmayýnýz.
Bu durum, kaputun düþ-
mesine ve ciddi þekilde
yaralanmaya neden ola-
bilir.

6TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR

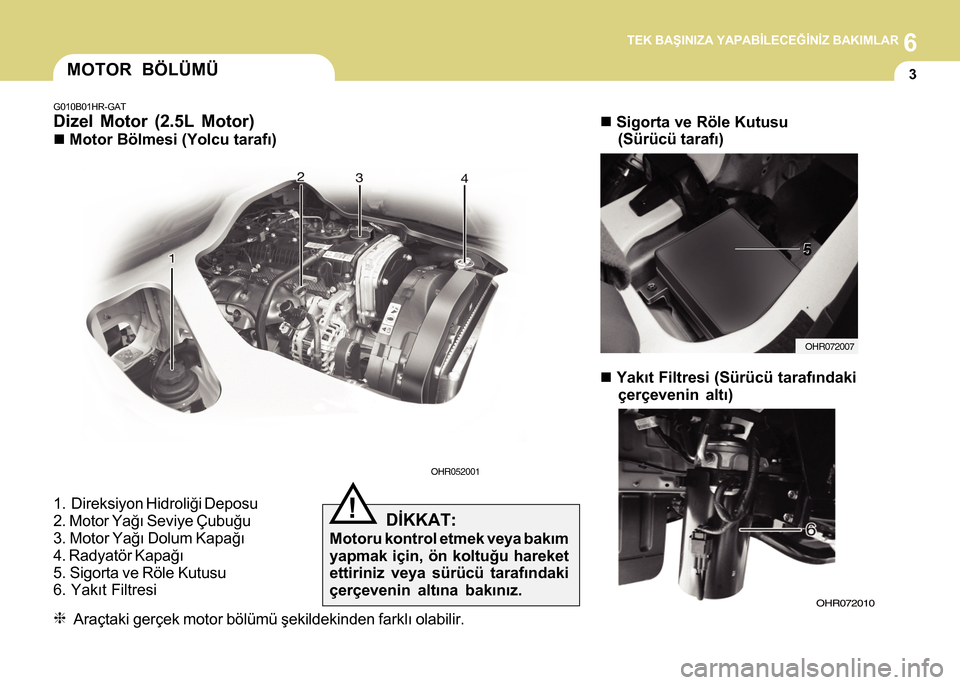

3MOTOR BÖLÜMÜ
1. Direksiyon Hidroliði Deposu
2. Motor Yaðý Seviye Çubuðu
3. Motor Yaðý Dolum Kapaðý
4. Radyatör Kapaðý
5. Sigorta ve Röle Kutusu
6. Yakýt Filtresi
G010B01HR-GAT
Dizel Motor (2.5L Motor)
„ „„ „
„ Motor Bölmesi (Yolcu tarafý)
OHR052001
!
„ „„ „
„ Sigorta ve Röle Kutusu
(Sürücü tarafý)
„ „„ „
„ Yakýt Filtresi (Sürücü tarafýndaki
çerçevenin altý)
DÝKKAT:
Motoru kontrol etmek veya bakým
yapmak için, ön koltuðu hareket
ettiriniz veya sürücü tarafýndaki
çerçevenin altýna bakýnýz.
OHR072007
Araçtaki gerçek motor bölümü þekildekinden farklý olabilir.
55

6 TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR
4

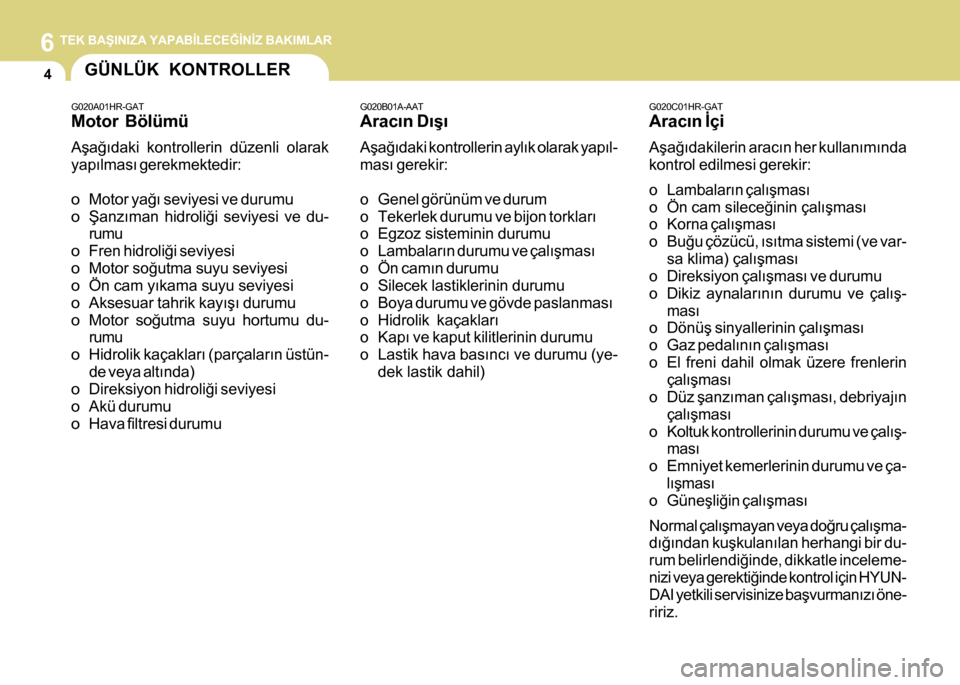

G020A01HR-GAT
Motor Bölümü
Aþaðýdaki kontrollerin düzenli olarak
yapýlmasý gerekmektedir:
o Motor yaðý seviyesi ve durumu
o Þanzýman hidroliði seviyesi ve du-
rumu
o Fren hidroliði seviyesi
o Motor soðutma suyu seviyesi
o Ön cam yýkama suyu seviyesi
o Aksesuar tahrik kayýþý durumu
o Motor soðutma suyu hortumu du-
rumu
o Hidrolik kaçaklarý (parçalarýn üstün-
de veya altýnda)
o Direksiyon hidroliði seviyesi
o Akü durumu
o Hava filtresi durumu
G020C01HR-GAT
Aracýn Ýçi
Aþaðýdakilerin aracýn her kullanýmýnda
kontrol edilmesi gerekir:
o Lambalarýn çalýþmasý
o Ön cam sileceðinin çalýþmasý
o Korna çalýþmasý
o Buðu çözücü, ýsýtma sistemi (ve var-
sa klima) çalýþmasý
o Direksiyon çalýþmasý ve durumu
o Dikiz aynalarýnýn durumu ve çalýþ-
masý
o Dönüþ sinyallerinin çalýþmasý
o Gaz pedalýnýn çalýþmasý
o El freni dahil olmak üzere frenlerin
çalýþmasý
o Düz þanzýman çalýþmasý, debriyajýn
çalýþmasý
o Koltuk kontrollerinin durumu ve çalýþ-
masý
o Emniyet kemerlerinin durumu ve ça-
lýþmasý
o Güneþliðin çalýþmasý
Normal çalýþmayan veya doðru çalýþma-
dýðýndan kuþkulanýlan herhangi bir du-
rum belirlendiðinde, dikkatle inceleme-
nizi veya gerektiðinde kontrol için HYUN-
DAI yetkili servisinize baþvurmanýzý öne-
ririz.
G020B01A-AAT
Aracýn Dýþý
Aþaðýdaki kontrollerin aylýk olarak yapýl-
masý gerekir:
o Genel görünüm ve durum
o Tekerlek durumu ve bijon torklarý
o Egzoz sisteminin durumu
o Lambalarýn durumu ve çalýþmasý
o Ön camýn durumu
o Silecek lastiklerinin durumu
o Boya durumu ve gövde paslanmasý
o Hidrolik kaçaklarý
o Kapý ve kaput kilitlerinin durumu
o Lastik hava basýncý ve durumu (ye-
dek lastik dahil)
GÜNLÜK KONTROLLER

6TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR

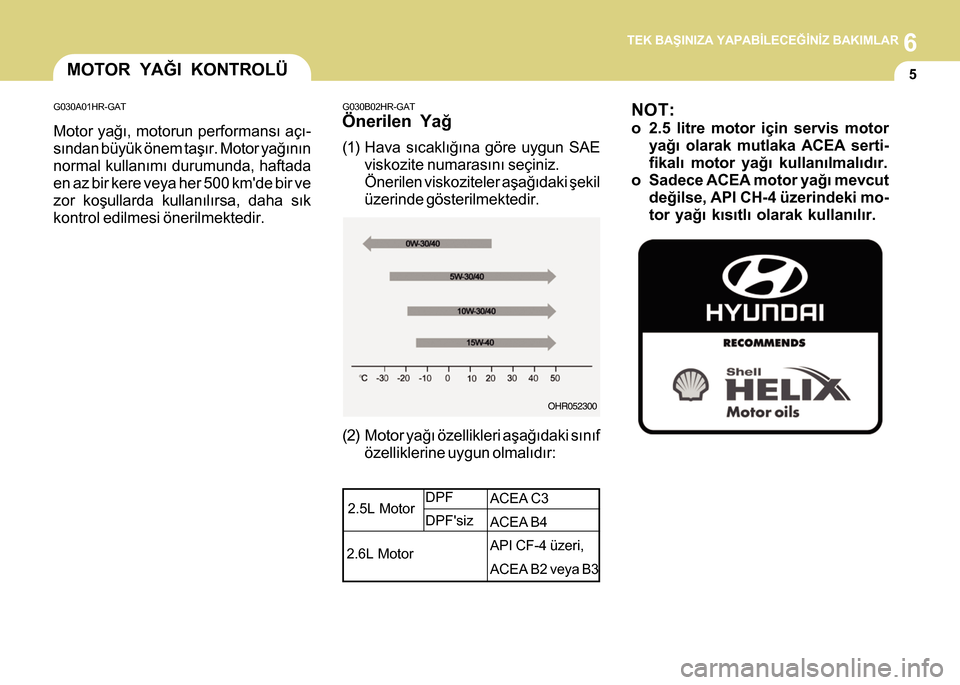

5MOTOR YAÐI KONTROLÜ
G030B02HR-GAT
Önerilen Yað
(1) Hava sýcaklýðýna göre uygun SAE
viskozite numarasýný seçiniz.
Önerilen viskoziteler aþaðýdaki þekil
üzerinde gösterilmektedir.
(2) Motor yaðý özellikleri aþaðýdaki sýnýf
özelliklerine uygun olmalýdýr:
G030A01HR-GAT
Motor yaðý, motorun performansý açý-
sýndan büyük önem taþýr. Motor yaðýnýn
normal kullanýmý durumunda, haftada
en az bir kere veya her 500 km'de bir ve
zor koþullarda kullanýlýrsa, daha sýk
kontrol edilmesi önerilmektedir.
NOT:
o 2.5 litre motor için servis motor
yaðý olarak mutlaka ACEA serti-
fikalý motor yaðý kullanýlmalýdýr.
o Sadece ACEA motor yaðý mevcut
deðilse, API CH-4 üzerindeki mo-
tor yaðý kýsýtlý olarak kullanýlýr.
ACEA C3
ACEA B4
API CF-4 üzeri,
ACEA B2 veya B3
2.6L MotorDPF
DPF'siz 2.5L Motor

6 TEK BAÞINIZA YAPABÝLECEÐÝNÝZ BAKIMLAR
6
G030C01HR-GAT

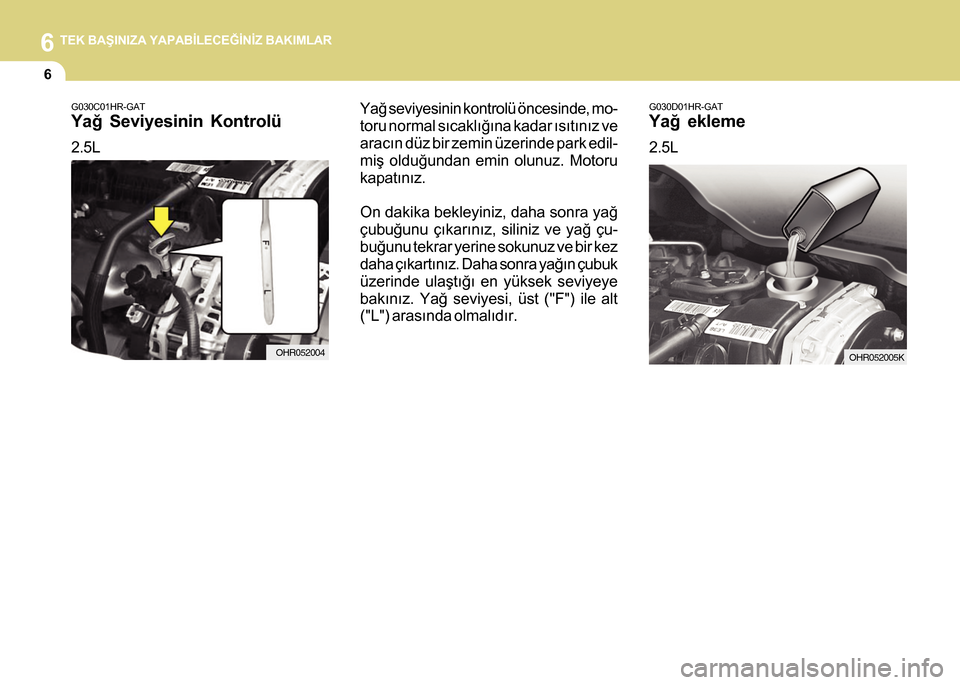

Yað Seviyesinin Kontrolü
2.5L
OHR052004
G030D01HR-GAT
Yað ekleme
2.5L Yað seviyesinin kontrolü öncesinde, mo-
toru normal sýcaklýðýna kadar ýsýtýnýz ve
aracýn düz bir zemin üzerinde park edil-
miþ olduðundan emin olunuz. Motoru
kapatýnýz.
On dakika bekleyiniz, daha sonra yað
çubuðunu çýkarýnýz, siliniz ve yað çu-
buðunu tekrar yerine sokunuz ve bir kez
daha çýkartýnýz. Daha sonra yaðýn çubuk
üzerinde ulaþtýðý en yüksek seviyeye
bakýnýz. Yað seviyesi, üst ("F") ile alt
("L") arasýnda olmalýdýr.
OHR052005K
