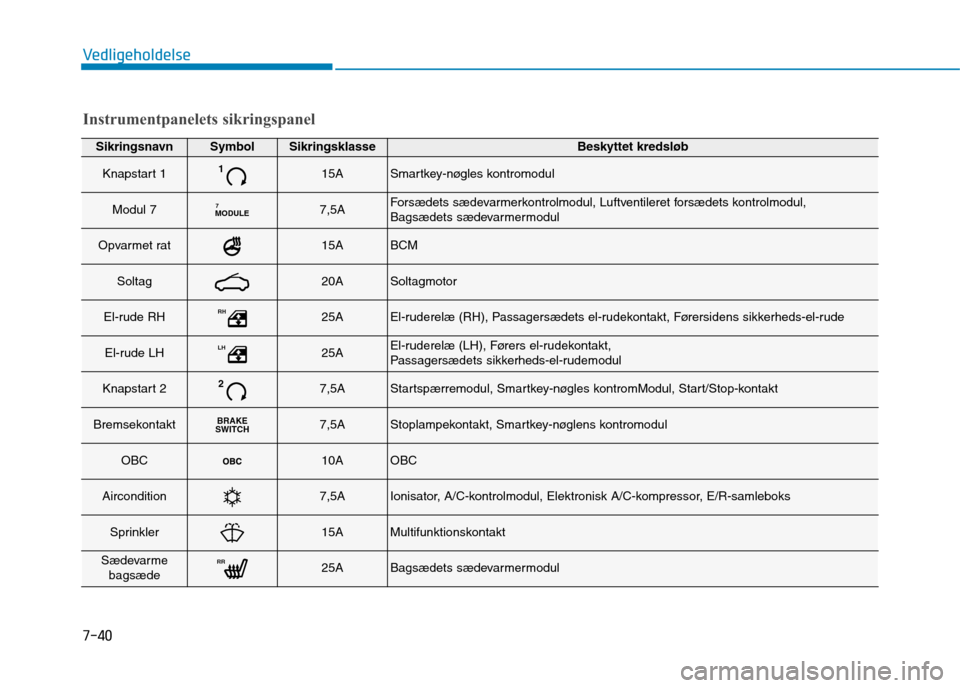

7-40
Vedligeholdelse
SikringsnavnSymbolSikringsklasseBeskyttet kredsløb
Knapstart 1115ASmartkey-nøgles kontromodul
Modul 7MODULE77,5AForsædets sædevarmerkontrolmodul, Luftventileret forsædets kontrolmodul,
Bagsædets sædevarmermodul
Opvarmet rat15ABCM
Soltag20ASoltagmotor
El-rude RHRH25AEl-ruderelæ (RH), Passagersædets el-rudekontakt, Førersidens sikkerheds-el-rude
El-rude LH LH25AEl-ruderelæ (LH), Førers el-rudekontakt,
Passagersædets sikkerheds-el-rudemodul
Knapstart 227,5AStartspærremodul, Smartkey-nøgles kontromModul, Start/Stop-kontakt
BremsekontaktBRAKE
S WITCH7,5AStoplampekontakt, Smartkey-nøglens kontromodul
OBC10AOBC
Aircondition7,5AIonisator, A/C-kontrolmodul, Elektronisk A/C-kompressor, E/R-samleboks
Sprinkler15AMultifunktionskontakt
Sædevarme
bagsædeRR25ABagsædets sædevarmermodul
Instrumentpanelets sikringspanel

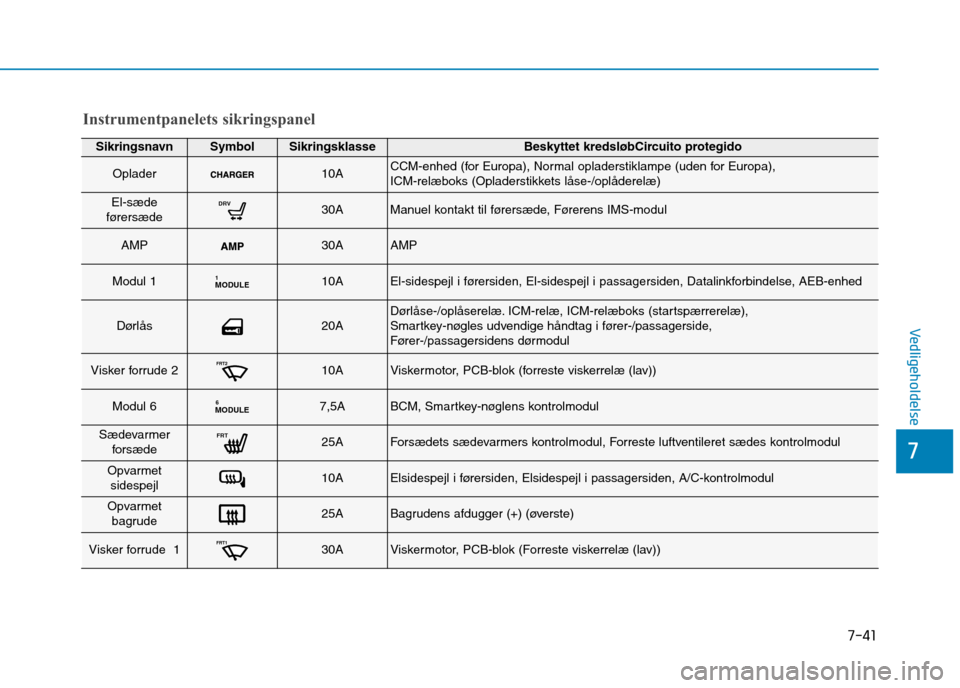

7-41
7
Vedligeholdelse
SikringsnavnSymbolSikringsklasseBeskyttet kredsløbCircuito protegido
Oplader10ACCM-enhed (for Europa), Normal opladerstiklampe (uden for Europa),
ICM-relæboks (Opladerstikkets låse-/oplåderelæ)
El-sæde
førersædeDRV30AManuel kontakt til førersæde, Førerens IMS-modul
AMP30AAMP
Modul 1MODULE 110AEl-sidespejl i førersiden, El-sidespejl i passagersiden, Datalinkforbindelse, AEB-enhed
Dørlås20ADørlåse-/oplåserelæ. ICM-relæ, ICM-relæboks (startspærrerelæ),
Smartkey-nøgles udvendige håndtag i fører-/passagerside,
Fører-/passagersidens dørmodul
Visker forrude 2FRT210AViskermotor, PCB-blok (forreste viskerrelæ (lav))
Modul 6MODULE 67,5ABCM, Smartkey-nøglens kontrolmodul
Sædevarmer
forsæde FRT25AForsædets sædevarmers kontrolmodul, Forreste luftventileret sædes kontrolmodul
Opvarmetsidespejl 10AElsidespejl i førersiden, Elsidespejl i passagersiden, A/C-kontrolmodul
Opvarmet bagrude25ABagrudens afdugger (+) (øverste)
Visker forrude 1FRT130AViskermotor, PCB-blok (Forreste viskerrelæ (lav))
Instrumentpanelets sikringspanel

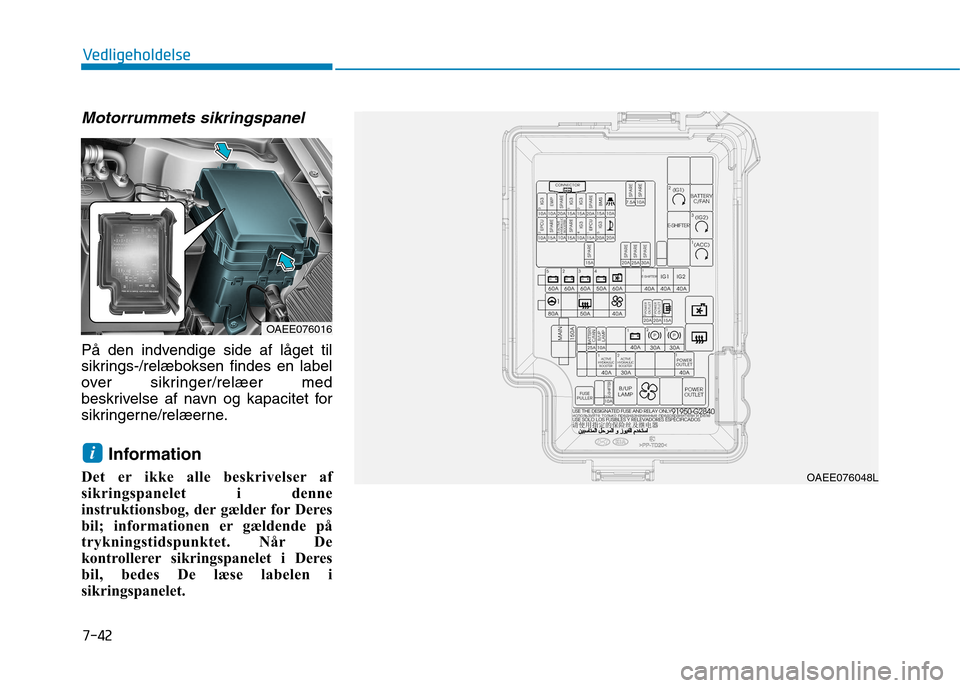

Motorrummets sikringspanel
På den indvendige side af låget til
sikrings-/relæboksen findes en label
over sikringer/relæer med
beskrivelse af navn og kapacitet for
sikringerne/relæerne.Information
Det er ikke alle beskrivelser af
sikringspanelet i denne
instruktionsbog, der gælder for Deres
bil; informationen er gældende på
trykningstidspunktet. Når De
kontrollerer sikringspanelet i Deres
bil, bedes De læse labelen i
sikringspanelet.
i
7-42
Vedligeholdelse
OAEE076016
OAEE076048L

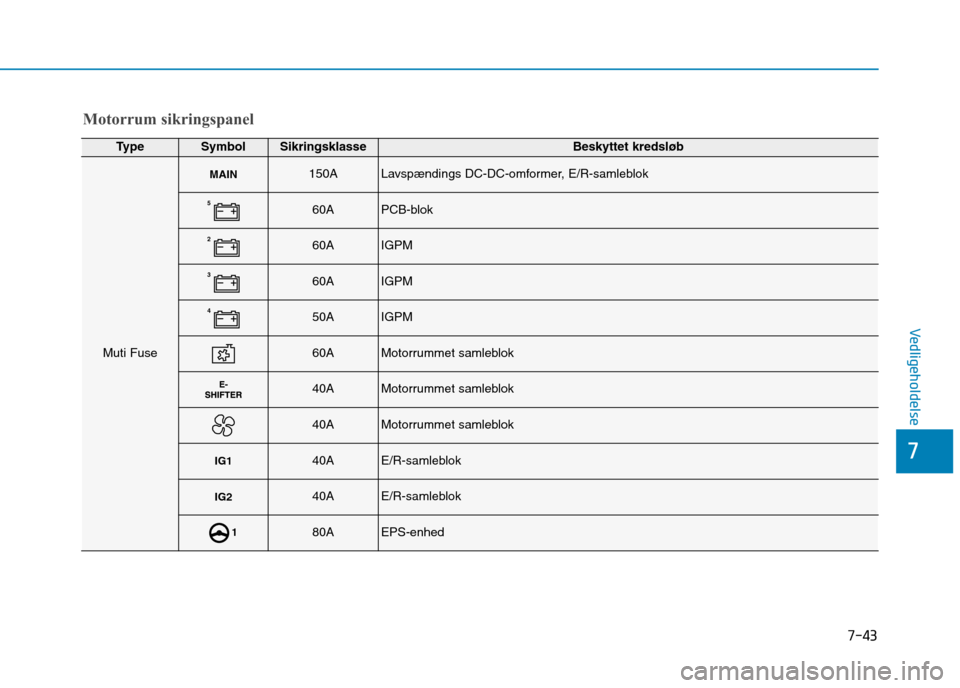

7-43
7
Vedligeholdelse
Motorrum sikringspanel
TypeSymbolSikringsklasseBeskyttet kredsløb
Muti Fuse
MAIN150ALavspændings DC-DC-omformer, E/R-samleblok
560APCB-blok
260AIGPM
360AIGPM
450AIGPM
60AMotorrummet samleblok
40AMotorrummet samleblok
40AMotorrummet samleblok
IG140AE/R-samleblok
IG240AE/R-samleblok
180AEPS-enhed

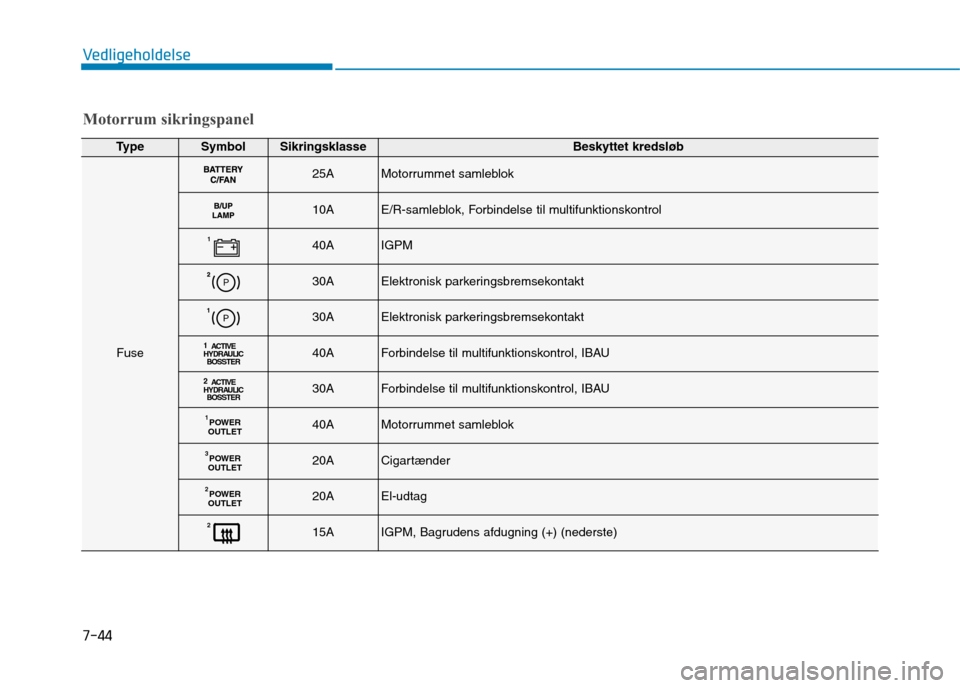

7-44
Vedligeholdelse
TypeSymbolSikringsklasseBeskyttet kredsløb
Fuse
25AMotorrummet samleblok
10AE/R-samleblok, Forbindelse til multifunktionskontrol
140AIGPM
30AElektronisk parkeringsbremsekontakt
30AElektronisk parkeringsbremsekontakt
1ACTIVE
HYDRAULIC BO SSTER40AForbindelse til multifunktionskontrol, IBAU
2
ACTIVE
HYDRAULIC BO SSTER30AForbindelse til multifunktionskontrol, IBAU
POWER
OUTLET140AMotorrummet samleblok
POWER
OUTLET
320ACigartænder
POWER
OUTLET
220AEl-udtag
215AIGPM, Bagrudens afdugning (+) (nederste)
Motorrum sikringspanel

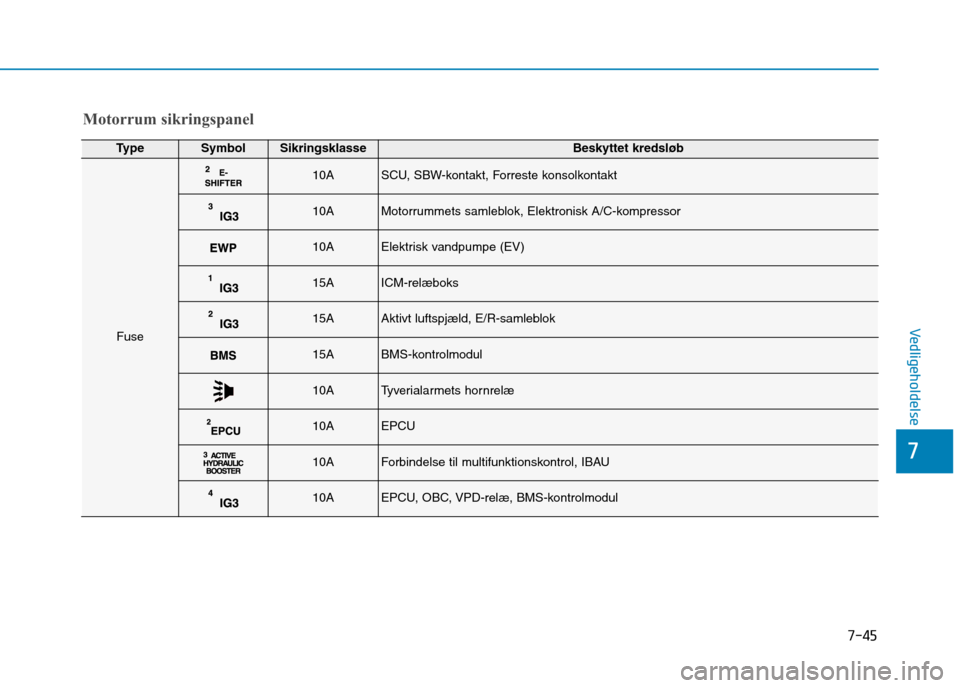

7-45
7
Vedligeholdelse
TypeSymbolSikringsklasseBeskyttet kredsløb
Fuse
10ASCU, SBW-kontakt, Forreste konsolkontakt
10AMotorrummets samleblok, Elektronisk A/C-kompressor
10AElektrisk vandpumpe (EV)
15AICM-relæboks
15AAktivt luftspjæld, E/R-samleblok
15ABMS-kontrolmodul
10ATyverialarmets hornrelæ
10AEPCU
10AForbindelse til multifunktionskontrol, IBAU
10AEPCU, OBC, VPD-relæ, BMS-kontrolmodul
Motorrum sikringspanel

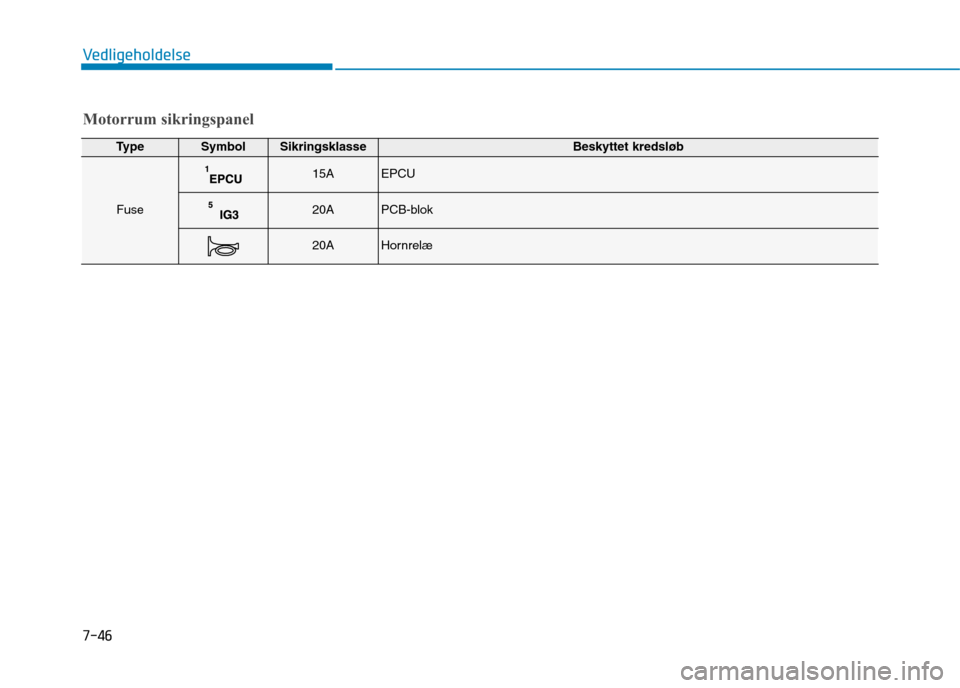

7-46
Vedligeholdelse
TypeSymbolSikringsklasseBeskyttet kredsløb
Fuse
15AEPCU
20APCB-blok
20AHornrelæ
Motorrum sikringspanel

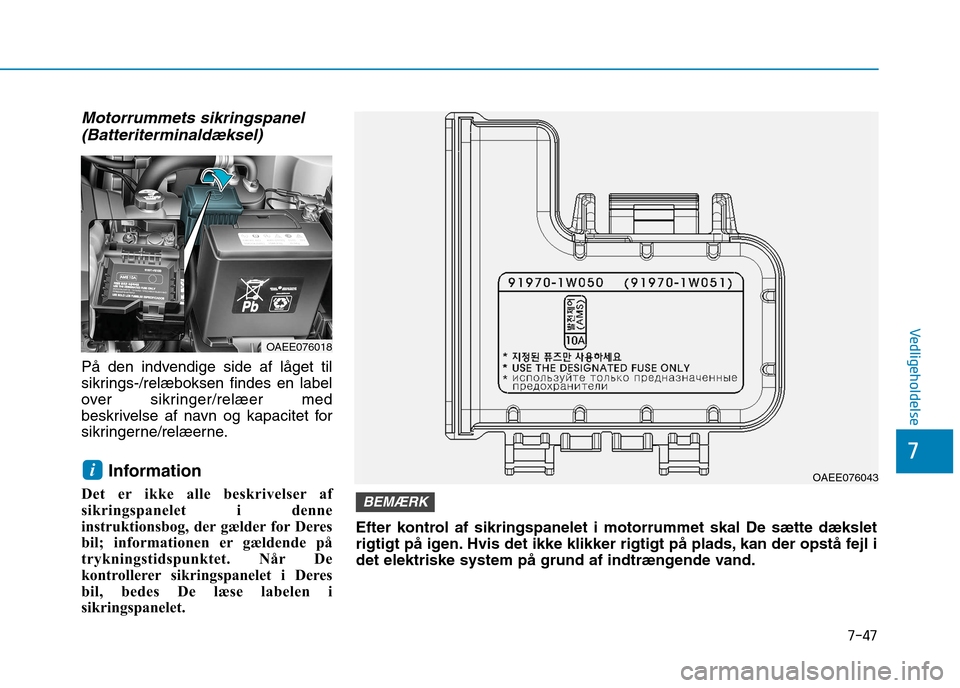

Motorrummets sikringspanel(Batteriterminaldæksel)
På den indvendige side af låget til
sikrings-/relæboksen findes en label
over sikringer/relæer med
beskrivelse af navn og kapacitet for
sikringerne/relæerne.
Information
Det er ikke alle beskrivelser af
sikringspanelet i denne
instruktionsbog, der gælder for Deres
bil; informationen er gældende på
trykningstidspunktet. Når De
kontrollerer sikringspanelet i Deres
bil, bedes De læse labelen i
sikringspanelet.
i
7-47
7
Vedligeholdelse
OAEE076018
OAEE076043
Efter kontrol af sikringspanelet i motorrummet skal De sætte dækslet
rigtigt på igen. Hvis det ikke klikker rigtigt på plads, kan der opstå fejl i
det elektriske system på grund af indtrængende vand.
BEMÆRK

7-48
VedligeholdelseL

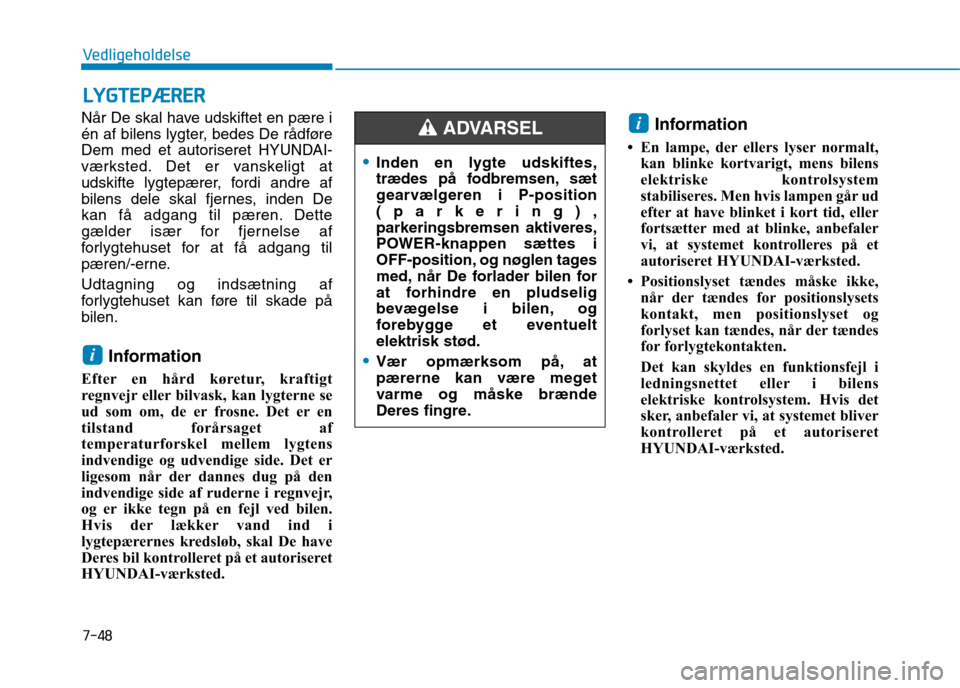

L YY GGTTEEPP ÆÆ RREERR
Når De skal have udskiftet en pære i
én af bilens lygter, bedes De rådføre
Dem med et autoriseret HYUNDAI-
værksted. Det er vanskeligt at
udskifte lygtepærer, fordi andre af
bilens dele skal fjernes, inden De
kan få adgang til pæren. Dette
gælder især for fjernelse af
forlygtehuset for at få adgang til
pæren/-erne. Udtagning og indsætning af
forlygtehuset kan føre til skade påbilen.
Information
Efter en hård køretur, kraftigt
regnvejr eller bilvask, kan lygterne se
ud som om, de er frosne. Det er en
tilstand forårsaget af
temperaturforskel mellem lygtens
indvendige og udvendige side. Det er
ligesom når der dannes dug på den
indvendige side af ruderne i regnvejr,
og er ikke tegn på en fejl ved bilen.
Hvis der lækker vand ind i
lygtepærernes kredsløb, skal De have
Deres bil kontrolleret på et autoriseret
HYUNDAI-værksted. Information
 En lampe, der ellers lyser normalt, kan blinke kortvarigt, mens bilens
elektriske kontrolsystem
stabiliseres. Men hvis lampen går ud
efter at have blinket i kort tid, eller
fortsætter med at blinke, anbefaler
vi, at systemet kontrolleres på et
autoriseret HYUNDAI-værksted.
 Positionslyset tændes måske ikke, når der tændes for positionslysets
kontakt, men positionslyset og
forlyset kan tændes, når der tændes
for forlygtekontakten.
Det kan skyldes en funktionsfejl i
ledningsnettet eller i bilens
elektriske kontrolsystem. Hvis det
sker, anbefaler vi, at systemet bliver
kontrolleret på et autoriseret
HYUNDAI-værksted.i
i
Inden en lygte udskiftes,
trædes på fodbremsen, sæt
gearvælgeren i P-position(parkering),parkeringsbremsen aktiveres,
POWER-knappen sættes i
OFF-position, og nøglen tages
med, når De forlader bilen for
at forhindre en pludselig
bevægelse i bilen, og
forebygge et eventueltelektrisk stød.
Vær opmærksom på, at
pærerne kan være meget
varme og måske brænde
Deres fingre.
ADVARSEL

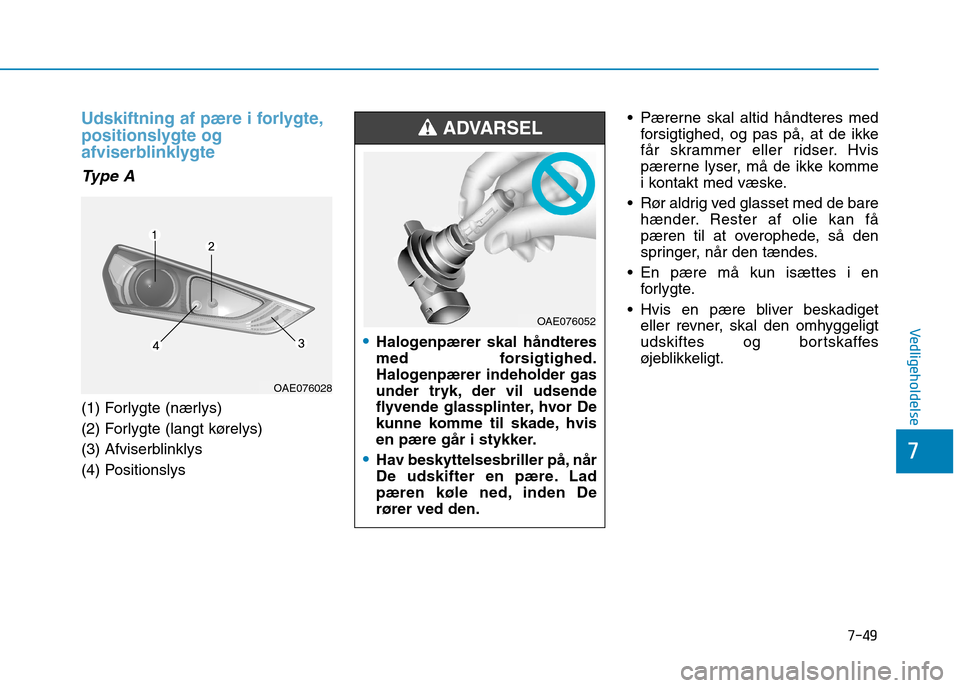

7-49
7
Vedligeholdelse
Udskiftning af pære i forlygte,
positionslygte og
afviserblinklygte
Type A
(1) Forlygte (nærlys)
(2) Forlygte (langt kørelys)
(3) Afviserblinklys
(4) Positionslys Pærerne skal altid håndteres med
forsigtighed, og pas på, at de ikke
får skrammer eller ridser. Hvis
pærerne lyser, må de ikke komme
i kontakt med væske.
Rør aldrig ved glasset med de bare hænder. Rester af olie kan få
pæren til at overophede, så den
springer, når den tændes.
En pære må kun isættes i en forlygte.
Hvis en pære bliver beskadiget eller revner, skal den omhyggeligt
udskiftes og bortskaffes
øjeblikkeligt.
OAE076028
Halogenpærer skal håndteres
med forsigtighed.
Halogenpærer indeholder gas
under tryk, der vil udsende
flyvende glassplinter, hvor De
kunne komme til skade, hvis
en pære går i stykker.
Hav beskyttelsesbriller på, når
De udskifter en pære. Lad
pæren køle ned, inden Derører ved den.
ADVARSEL
OAE076052
