Hyundai Ioniq Electric 2017 Instruktionsbog (in Danish)

7-50
Vedligeholdelse
Information
Kørsel i den modsatte side af vejen
(for Europa)
Nærlysets lyskegle er asymmetrisk.
Hvis De kører i udlandet, hvor der er
kørsel i den modsatte side af vejen, vil
den asymmetriske lyskegle blænde
modkørende trafikanter. For at
forebygge, at andre trafikanter
blændes, kræver EU-lovgivningen
forskellige tekniske løsninger (fx
automatisk skiftesystem,
selvklæbende folie, nedjustering af
lyset). Forlygterne på Deres bil er
designet til ikke at blænde
modkørende trafikanter. Derfor
behøver De ikke ændre Deres
forlygter i et land med kørsel i den
modsatte side af vejen.

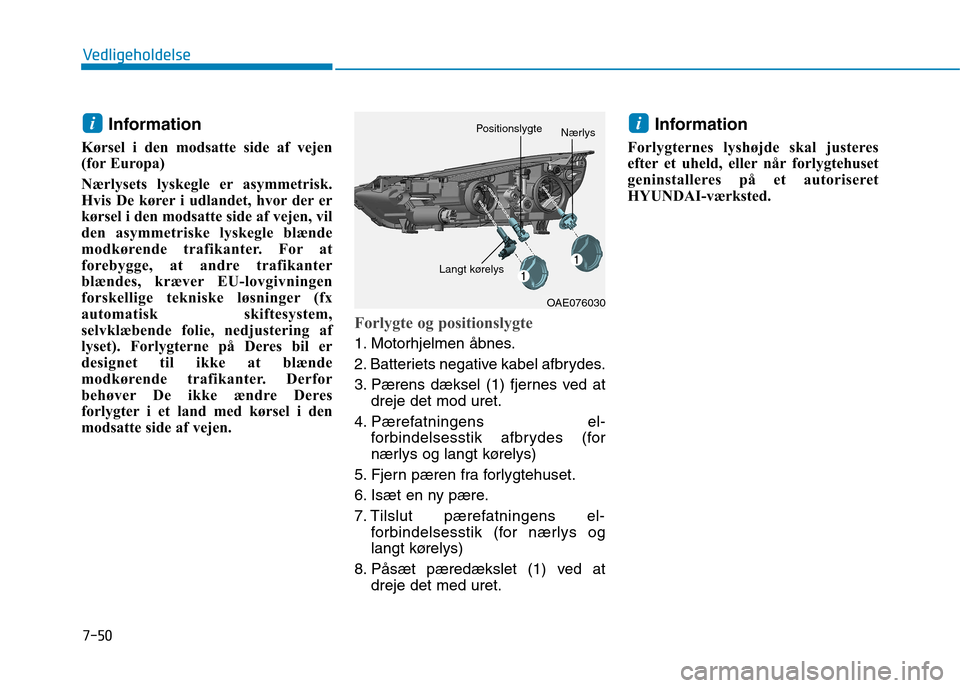

Forlygte og positionslygte
1. Motorhjelmen åbnes.
2. Batteriets negative kabel afbrydes.
3. Pærens dæksel (1) fjernes ved at dreje det mod uret.
4. Pærefatningens el- forbindelsesstik afbrydes (for
nærlys og langt kørelys)
5. Fjern pæren fra forlygtehuset.
6. Isæt en ny pære.
7. Tilslut pærefatningens el- forbindelsesstik (for nærlys og
langt kørelys)
8. Påsæt pæredækslet (1) ved at dreje det med uret. Information
Forlygternes lyshøjde skal justeres
efter et uheld, eller når forlygtehuset
geninstalleres på et autoriseret
HYUNDAI-værksted.
ii
OAE076030
Langt kørelys
PositionslygteNærlys

7-51
7

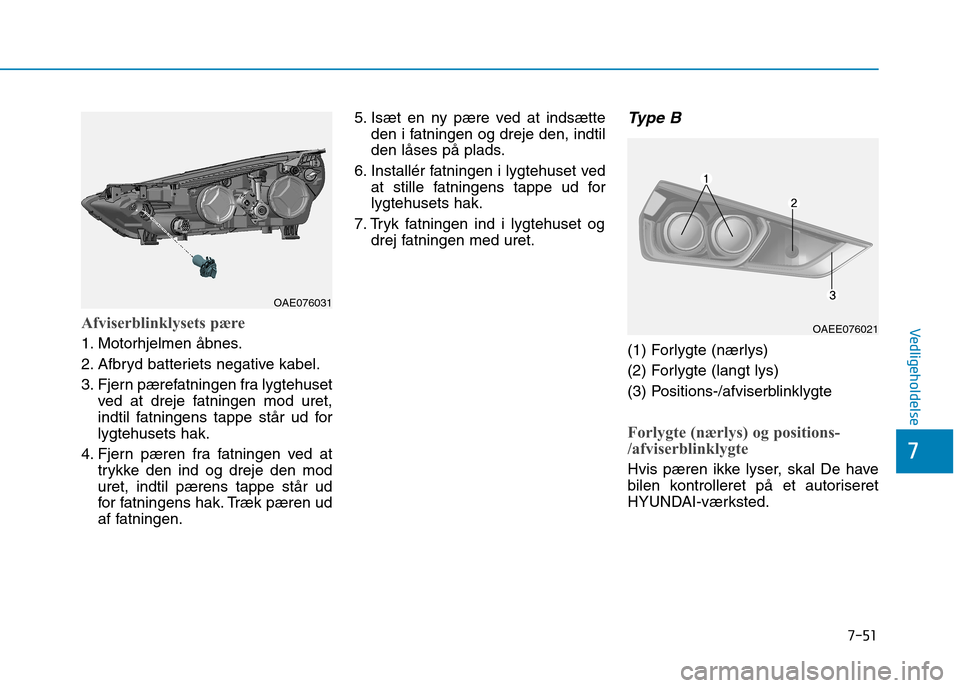

VedligeholdelseAfviserblinklysets pære
1. Motorhjelmen åbnes.
2. Afbryd batteriets negative kabel.
3. Fjern pærefatningen fra lygtehusetved at dreje fatningen mod uret,
indtil fatningens tappe står ud forlygtehusets hak.
4. Fjern pæren fra fatningen ved at trykke den ind og dreje den moduret, indtil pærens tappe står ud
for fatningens hak. Træk pæren ud
af fatningen. 5. Isæt en ny pære ved at indsætte
den i fatningen og dreje den, indtil
den låses på plads.
6. Installér fatningen i lygtehuset ved at stille fatningens tappe ud forlygtehusets hak.
7. Tryk fatningen ind i lygtehuset og drej fatningen med uret.
Type B
(1) Forlygte (nærlys)
(2) Forlygte (langt lys)
(3) Positions-/afviserblinklygte
Forlygte (nærlys) og positions-
/afviserblinklygte
Hvis pæren ikke lyser, skal De have
bilen kontrolleret på et autoriseret
HYUNDAI-værksted.
OAE076031
OAEE076021

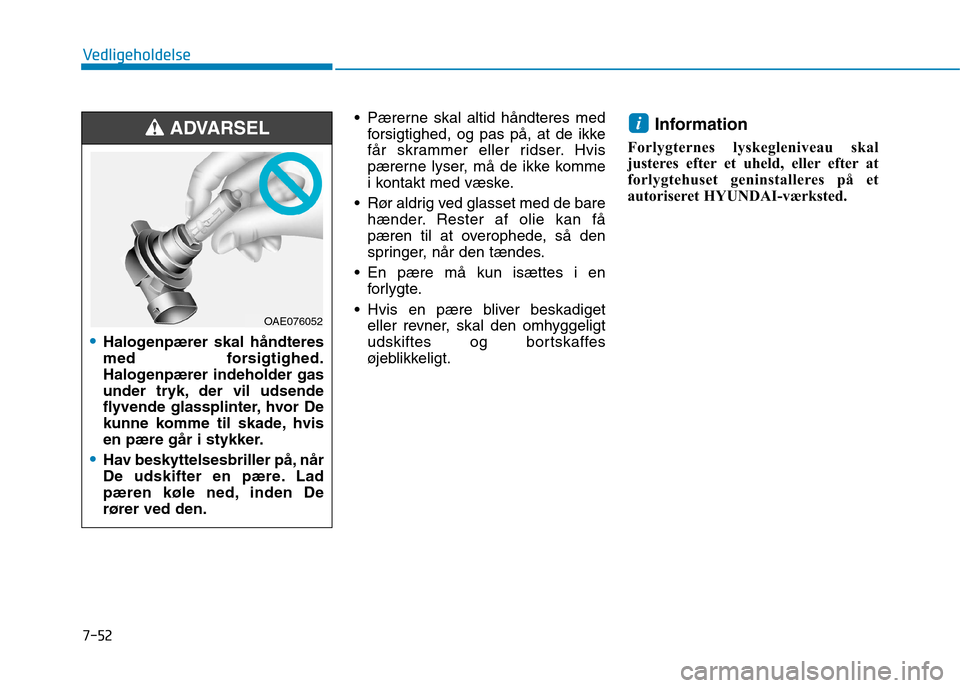

7-52
Vedligeholdelse
Pærerne skal altid håndteres medforsigtighed, og pas på, at de ikke
får skrammer eller ridser. Hvis
pærerne lyser, må de ikke komme
i kontakt med væske.
Rør aldrig ved glasset med de bare hænder. Rester af olie kan få
pæren til at overophede, så den
springer, når den tændes.
En pære må kun isættes i en forlygte.
Hvis en pære bliver beskadiget eller revner, skal den omhyggeligt
udskiftes og bortskaffes
øjeblikkeligt. Information
Forlygternes lyskegleniveau skal
justeres efter et uheld, eller efter at
forlygtehuset geninstalleres på et
autoriseret HYUNDAI-værksted.i
Halogenpærer skal håndteres
med forsigtighed.
Halogenpærer indeholder gas
under tryk, der vil udsende
flyvende glassplinter, hvor De
kunne komme til skade, hvis
en pære går i stykker.
Hav beskyttelsesbriller på, når
De udskifter en pære. Lad
pæren køle ned, inden Derører ved den.
ADVARSEL
OAE076052

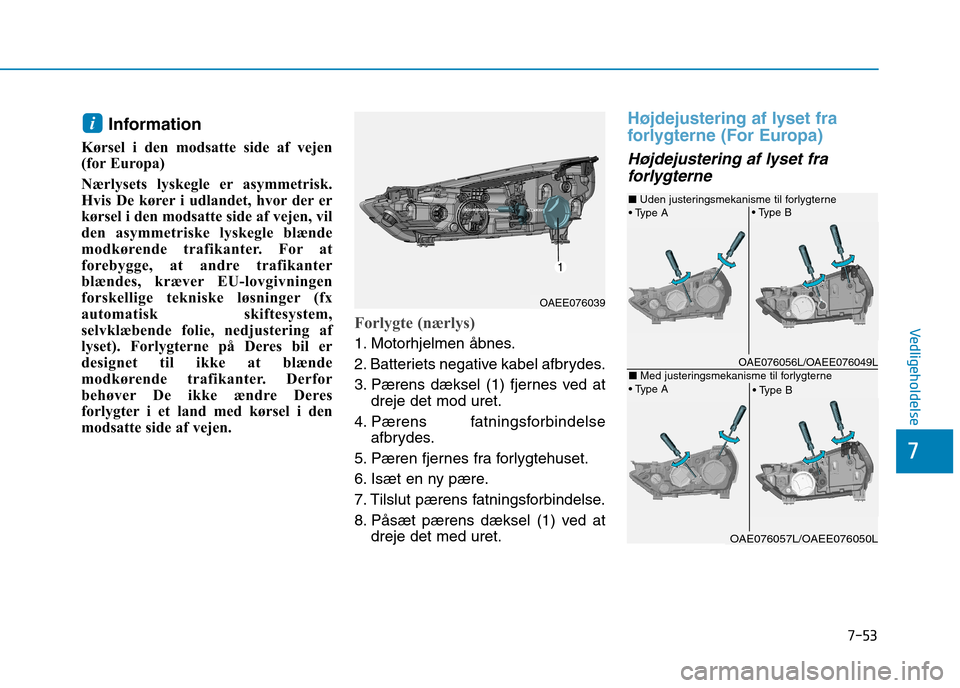

7-53
7
Vedligeholdelse
Information
Kørsel i den modsatte side af vejen
(for Europa)
Nærlysets lyskegle er asymmetrisk.
Hvis De kører i udlandet, hvor der er
kørsel i den modsatte side af vejen, vil
den asymmetriske lyskegle blænde
modkørende trafikanter. For at
forebygge, at andre trafikanter
blændes, kræver EU-lovgivningen
forskellige tekniske løsninger (fx
automatisk skiftesystem,
selvklæbende folie, nedjustering af
lyset). Forlygterne på Deres bil er
designet til ikke at blænde
modkørende trafikanter. Derfor
behøver De ikke ændre Deres
forlygter i et land med kørsel i den
modsatte side af vejen.
Forlygte (nærlys)
1. Motorhjelmen åbnes.
2. Batteriets negative kabel afbrydes.
3. Pærens dæksel (1) fjernes ved at dreje det mod uret.
4. Pærens fatningsforbindelse afbrydes.
5. Pæren fjernes fra forlygtehuset.
6. Isæt en ny pære.
7. Tilslut pærens fatningsforbindelse.
8. Påsæt pærens dæksel (1) ved at dreje det med uret.
Højdejustering af lyset fra
forlygterne (For Europa)
Højdejustering af lyset fra
forlygterne
i
OAEE076039



OAE076056L/OAEE076049L
■
Uden justeringsmekanisme til forlygterne
■ Med justeringsmekanisme til forlygterne
OAE076057L/OAEE076050L

7-54
Vedligeholdelse

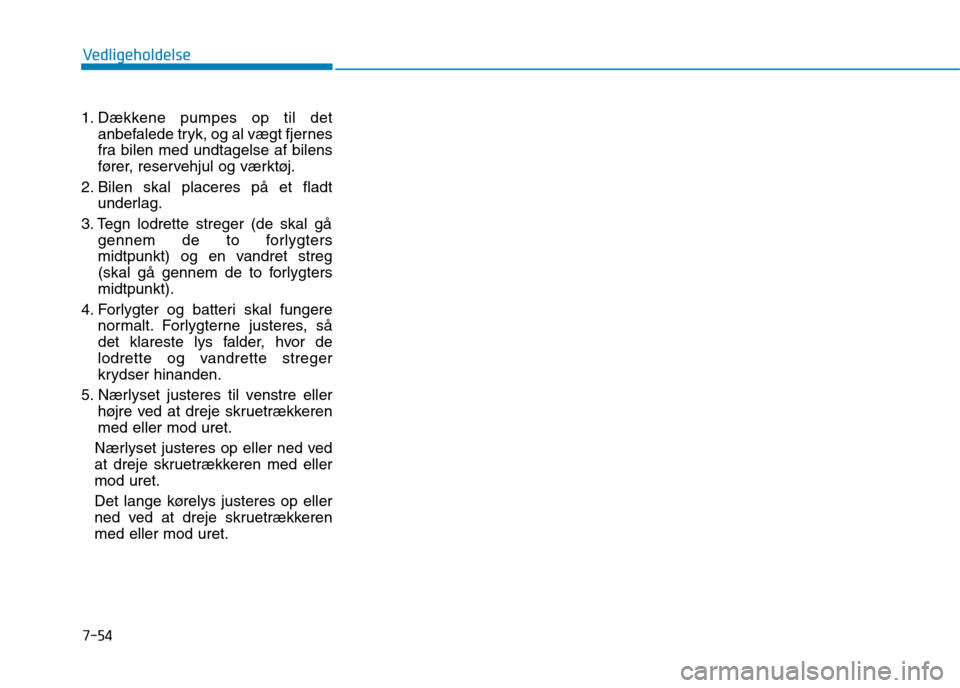

1. Dækkene pumpes op til detanbefalede tryk, og al vægt fjernes
fra bilen med undtagelse af bilens
fører, reservehjul og værktøj.
2. Bilen skal placeres på et fladt underlag.
3. Tegn lodrette streger (de skal gå gennem de to forlygters
midtpunkt) og en vandret streg
(skal gå gennem de to forlygtersmidtpunkt).
4. Forlygter og batteri skal fungere normalt. Forlygterne justeres, så
det klareste lys falder, hvor de
lodrette og vandrette streger
krydser hinanden.
5. Nærlyset justeres til venstre eller højre ved at dreje skruetrækkerenmed eller mod uret.
Nærlyset justeres op eller ned ved
at dreje skruetrækkeren med ellermod uret.
Det lange kørelys justeres op eller
ned ved at dreje skruetrækkerenmed eller mod uret.

7-55
7
Vedligeholdelse

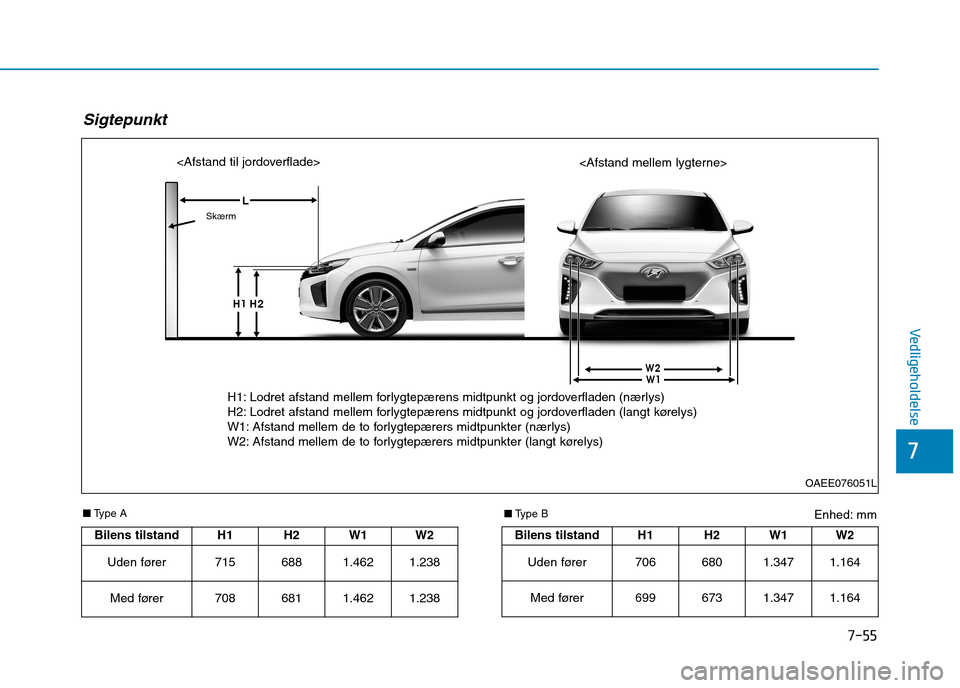

Enhed: mm
■
Type A
Sigtepunkt
OAEE076051L


Bilens tilstand H1 H2
W1 W2
Uden fører 715 688
1.462 1.238
Med fører 708 681
1.462 1.238
Bilens tilstand H1 H2W1 W2
Uden fører 706 680
1.347 1.164
Med fører 699 673
1.347 1.164
■ Type B
H1: Lodret afstand mellem forlygtepærens midtpunkt og jordoverfladen (nærlys)
H2: Lodret afstand mellem forlygtepærens midtpunkt og jordoverfladen (langt kørelys)
W1: Afstand mellem de to forlygtepærers midtpunkter (nærlys)
W2: Afstand mellem de to forlygtepærers midtpunkter (langt kørelys)
Skærm

7-56
Vedligeholdelse

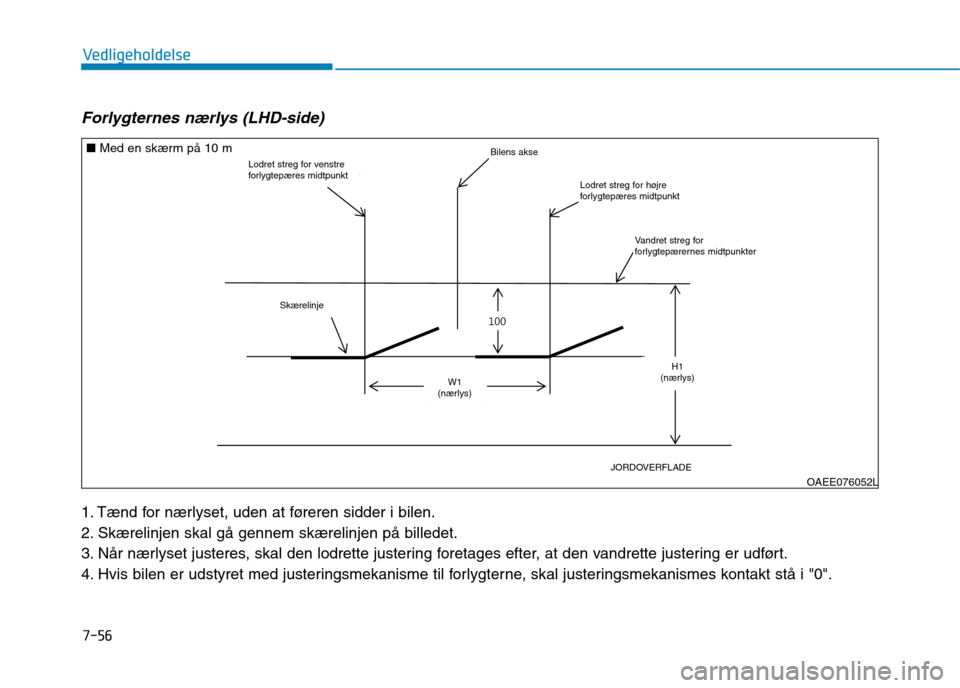

Forlygternes nærlys (LHD-side)
1. Tænd for nærlyset, uden at føreren sidder i bilen.
2. Skærelinjen skal gå gennem skærelinjen på billedet.
3. Når nærlyset justeres, skal den lodrette justering foretages efter, at den vandrette justering er udført.
4. Hvis bilen er udstyret med justeringsmekanisme til forlygterne, skal justeringsmekanismes kontakt stå i "0".
:&DUD[LV
9HUWLFDOOLQHRIOHIW KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW KHDGODPSEXOEFHQWHU +RUL]RQWDOOLQHRIKHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OAEE076052L
■
Med en skærm på 10 m
Lodret streg for venstre
forlygtepæres midtpunkt
Skærelinje
W1
(nærlys)H1
(nærlys)
Lodret streg for højre
forlygtepæres midtpunkt
Vandret streg for
forlygtepærernes midtpunkter
Bilens akse
JORDOVERFLADE

7-57
7
Vedligeholdelse

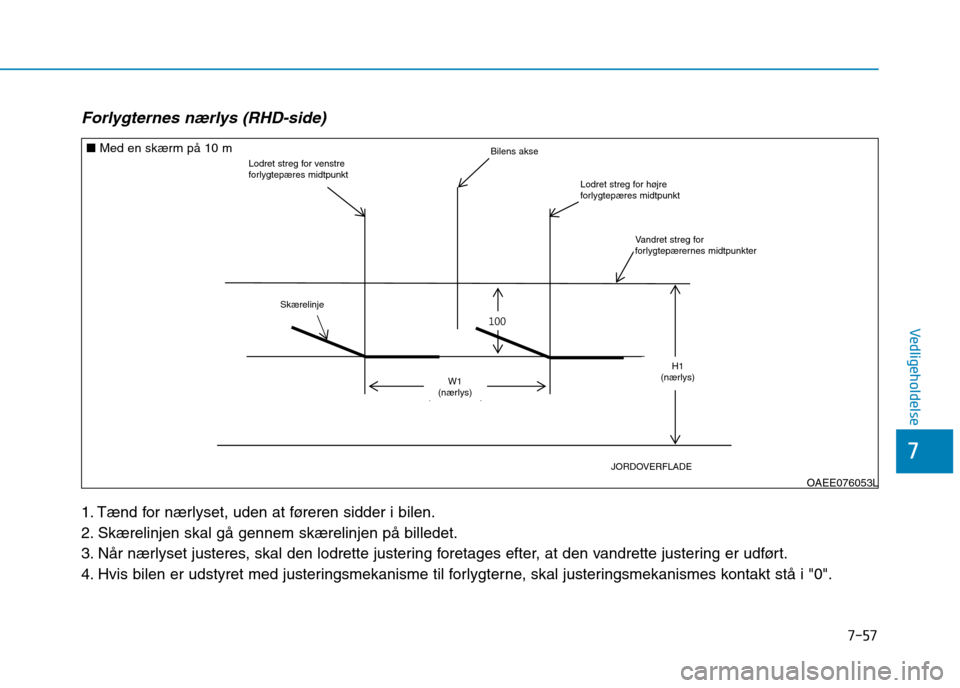

Forlygternes nærlys (RHD-side)
1. Tænd for nærlyset, uden at føreren sidder i bilen.
2. Skærelinjen skal gå gennem skærelinjen på billedet.
3. Når nærlyset justeres, skal den lodrette justering foretages efter, at den vandrette justering er udført.
4. Hvis bilen er udstyret med justeringsmekanisme til forlygterne, skal justeringsmekanismes kontakt stå i "0".
:&DUD[LV
9HUWLFDOOLQHRIOHIW KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW KHDGODPSEXOEFHQWHU +RUL]RQWDOOLQHRIKHDGODPSEXOEFHQWHU
*5281'

+
/RZEHDP
/RZEHDP
OAEE076053L
■
Med en skærm på 10 m
Lodret streg for venstre
forlygtepæres midtpunkt
Skærelinje
W1
(nærlys)H1
(nærlys)
Lodret streg for højre
forlygtepæres midtpunkt
Vandret streg for
forlygtepærernes midtpunkter
Bilens akse
JORDOVERFLADE

7-58
Vedligeholdelse

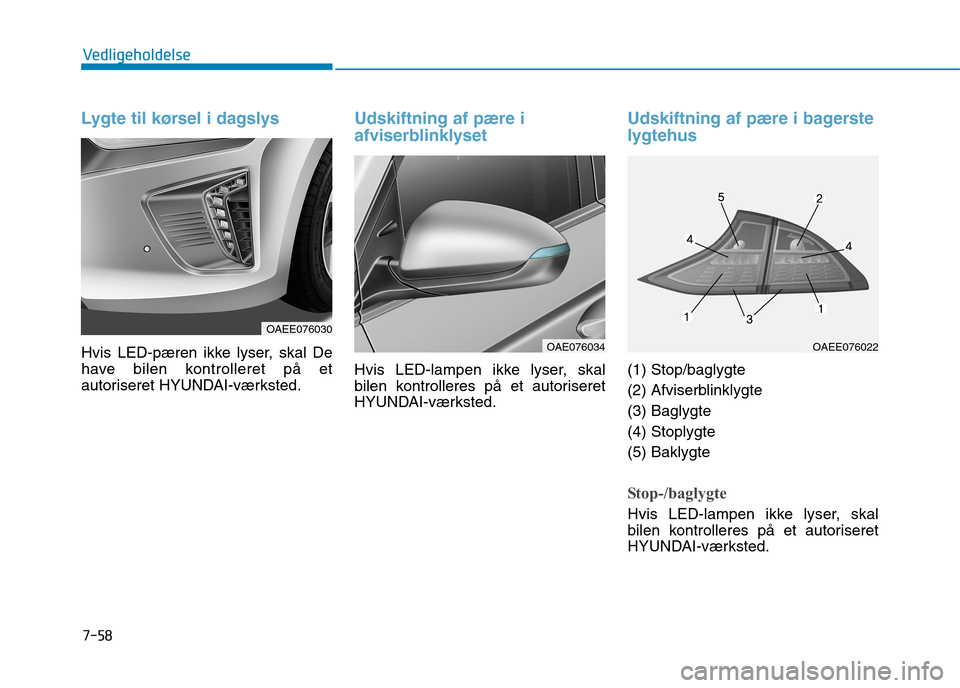

Lygte til kørsel i dagslys
Hvis LED-pæren ikke lyser, skal De
have bilen kontrolleret på et
autoriseret HYUNDAI-værksted.
Udskiftning af pære i
afviserblinklyset
Hvis LED-lampen ikke lyser, skal
bilen kontrolleres på et autoriseret
HYUNDAI-værksted.
Udskiftning af pære i bagerste
lygtehus
(1) Stop/baglygte
(2) Afviserblinklygte(3) Baglygte(4) Stoplygte (5) Baklygte
Stop-/baglygte
Hvis LED-lampen ikke lyser, skal
bilen kontrolleres på et autoriseret
HYUNDAI-værksted.
OAEE076030
OAE076034OAEE076022

7-59
7

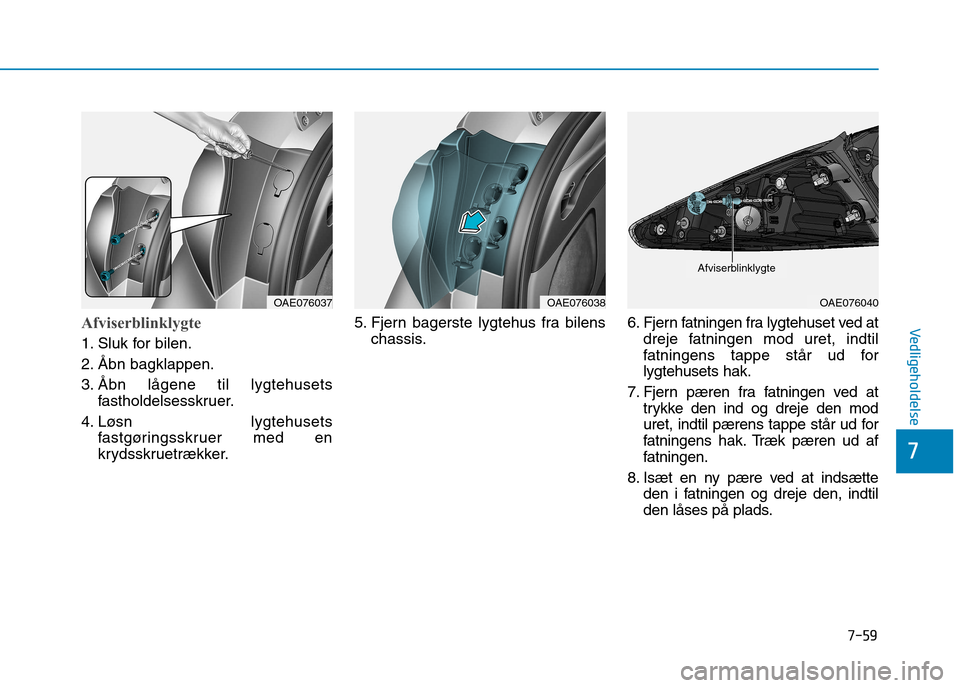

VedligeholdelseAfviserblinklygte
1. Sluk for bilen.
2. Åbn bagklappen.
3. Åbn lågene til lygtehusetsfastholdelsesskruer.
4. Løsn lygtehusets fastgøringsskruer med en
krydsskruetrækker. 5. Fjern bagerste lygtehus fra bilens
chassis. 6. Fjern fatningen fra lygtehuset ved at
dreje fatningen mod uret, indtil
fatningens tappe står ud forlygtehusets hak.
7. Fjern pæren fra fatningen ved at trykke den ind og dreje den mod
uret, indtil pærens tappe står ud for
fatningens hak. Træk pæren ud af
fatningen.
8. Isæt en ny pære ved at indsætte den i fatningen og dreje den, indtil
den låses på plads.
OAE076038OAE076037OAE076040
Afviserblinklygte
