Hyundai Ioniq Electric 2017 Instruktionsbog (in Danish)

Rengøring af stoffet påsæderne og den indvendige
beklædning
Vinyl (hvis monteret)
Fjern støv og løst snavs fra vinyl med
en støvekost eller støvsuger. Rengør
vinyloverflader med et
rengøringsmiddel til vinyl.
Stof (hvis monteret)
Fjern støv og løst snavs fra stof med
en støvekost eller støvsuger. Rengør
med mildt sæbevand, der anbefales
til møbelstof og gulvtæpper. Friske
pletter fjernes øjeblikkeligt med et
pletfjerningsmiddel til stof. Hvis
pletter ikke fjernes, mens de er
friske, kan stoffet blive plettet og
misfarvet. Desuden kan stoffets
brandhæmmende egenskaber blive
nedsat, hvis materialet ikke
vedligeholdes rigtigt.
Læder (hvis monteret)
Lædersædets funktion
- Læder er dyreskind, der erbearbejdet specielt til at blive
brugt. Da det er et naturligt
materiale, er der variation i
tykkelse og tæthed. Der kan
opstå rynker ved stræk eller
krympning på grund af ændringer
i temperatur og luftfugtighed.
- Sædet er et materiale der kan strækkes, så det er behageligt atsidde på. - De områder, der kommer i
kontakt med kroppen, er
afrundede, og området, der
støtter i siderne, er af høj kvalitet,
så komfort og stabilitet sikres
under kørslen.
- Der kan opstå rynker under brugen. Det er ikke en fejl vedproduktet.
Hvis De bruger andet end de anbefalede rengøringsmidler
eller andre procedurer, kan det
påvirke stoffets udseende og
brandhæmmende egenskabernegativt.
FORSIGTIG
Vedligeholdelse
7-70
Rynker og mærker, der
naturligt opstår under brugen,dækkes ikke af garantien.
Sikkerhedsselernes
metaldele, lynlåse eller nøgler
i lommen på ryggen kan
beskadige sædets overflade.
Pas på, at sædet ikke bliver
vådt. Det kan ændre læderets
udseende.
Jeans eller anden beklædning
kan affarve eller påvirke
sædets overflade.
FORSIGTIG

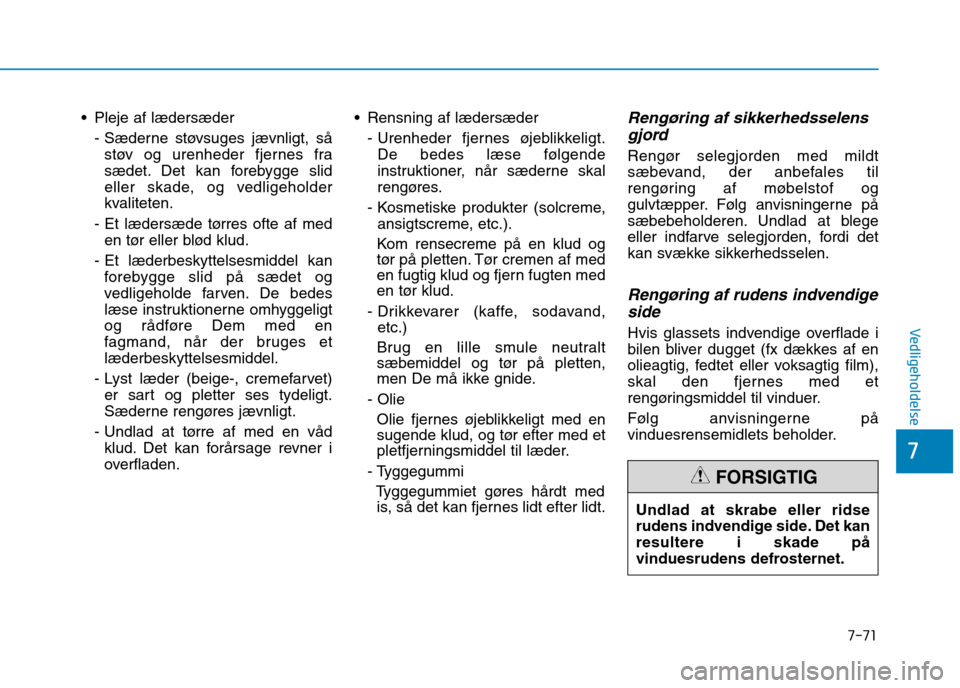

Pleje af lædersæder- Sæderne støvsuges jævnligt, såstøv og urenheder fjernes fra
sædet. Det kan forebygge slid
eller skade, og vedligeholder
kvaliteten.
- Et lædersæde tørres ofte af med en tør eller blød klud.
- Et læderbeskyttelsesmiddel kan forebygge slid på sædet og
vedligeholde farven. De bedes
læse instruktionerne omhyggeligt
og rådføre Dem med en
fagmand, når der bruges etlæderbeskyttelsesmiddel.
- Lyst læder (beige-, cremefarvet) er sart og pletter ses tydeligt.
Sæderne rengøres jævnligt.
- Undlad at tørre af med en våd klud. Det kan forårsage revner i
overfladen. Rensning af lædersæder
- Urenheder fjernes øjeblikkeligt.De bedes læse følgende
instruktioner, når sæderne skal
rengøres.
- Kosmetiske produkter (solcreme, ansigtscreme, etc.).
Kom rensecreme på en klud og
tør på pletten. Tør cremen af med
en fugtig klud og fjern fugten med
en tør klud.
- Drikkevarer (kaffe, sodavand, etc.)
Brug en lille smule neutralt
sæbemiddel og tør på pletten,
men De må ikke gnide.
- Olie Olie fjernes øjeblikkeligt med en
sugende klud, og tør efter med et
pletfjerningsmiddel til læder.
- Tyggegummi Tyggegummiet gøres hårdt medis, så det kan fjernes lidt efter lidt.Rengøring af sikkerhedsselens
gjord
Rengør selegjorden med mildt
sæbevand, der anbefales til
rengøring af møbelstof og
gulvtæpper. Følg anvisningerne på
sæbebeholderen. Undlad at blege
eller indfarve selegjorden, fordi det
kan svække sikkerhedsselen.
Rengøring af rudens indvendigeside
Hvis glassets indvendige overflade i
bilen bliver dugget (fx dækkes af en
olieagtig, fedtet eller voksagtig film),
skal den fjernes med et
rengøringsmiddel til vinduer.
Følg anvisningerne på
vinduesrensemidlets beholder.
7-71
7
Vedligeholdelse
Undlad at skrabe eller ridse
rudens indvendige side. Det kanresultere i skade på
vinduesrudens defrosternet.
FORSIGTIG

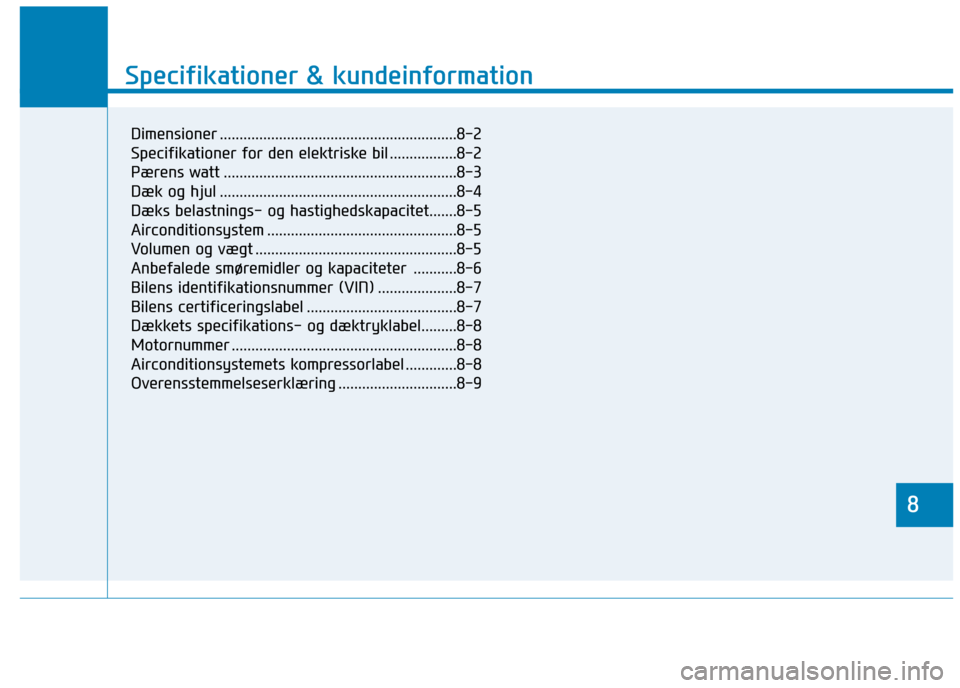

8
Specifikationer & kundeinformation
8
Specifikationer & kundeinformation
8
Dimensioner ............................................................8-2
Specifikationer for den elektriske bil .................8-2
Pærens watt ...........................................................8-3
Dæk og hjul ............................................................8-4
Dæks belastnings- og hastighedskapacitet.......8-5
Airconditionsystem ................................................8-5
Volumen og vægt ...................................................8-5
Anbefalede smøremidler og kapaciteter ...........8-6
Bilens identifikationsnummer (VIN) ....................8-7
Bilens certificeringslabel ......................................8-7
Dækkets specifikations- og dæktryklabel.........8-8
Motornummer .........................................................8-8
Airconditionsystemets kompressorlabel .............8-8
Overensstemmelseserklæring ..............................8-9

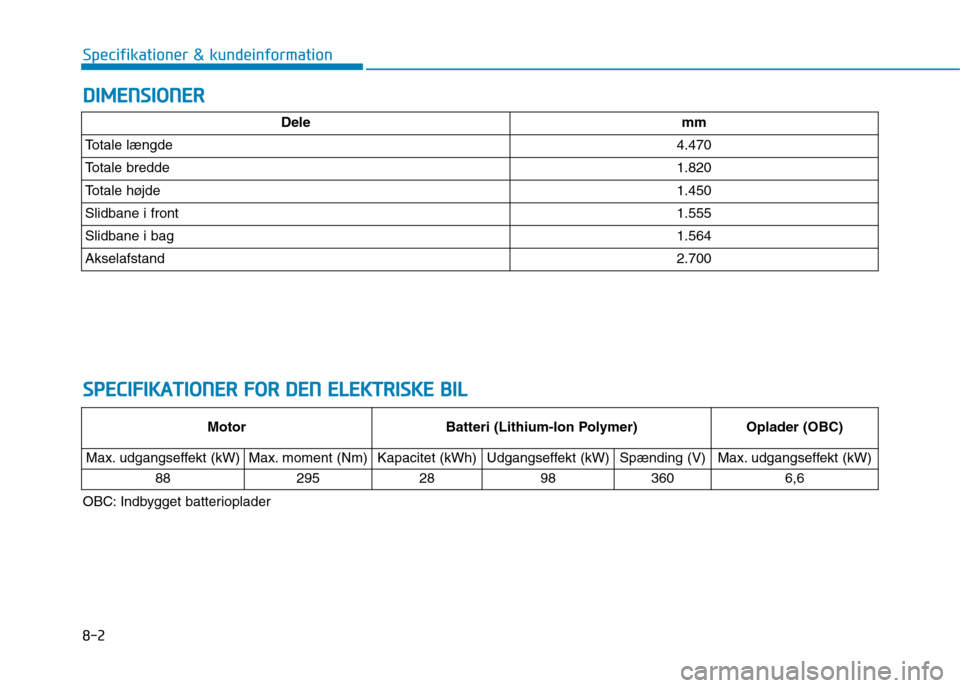

8-2
Specifikationer & kundeinformationD
D IIMM EENN SSIIOO NNEERR
S
S PP EECCIIFF IIKK AA TTIIOO NNEERR FF OO RR DD EENN EE LLEE KK TTRR IISS KK EE BB IILL
Dele mm
Totale længde 4.470
Totale bredde 1.820
Totale højde 1.450
Slidbane i front 1.555
Slidbane i bag1.564
Akselafstand2.700
Motor Batteri (Lithium-Ion Polymer)Oplader (OBC)
Max. udgangseffekt (kW)
Max. moment (Nm) Kapacitet (kWh)Udgangseffekt (kW)Spænding (V)Max. udgangseffekt (kW)
88
295 28983606,6
OBC: Indbygget batterioplader

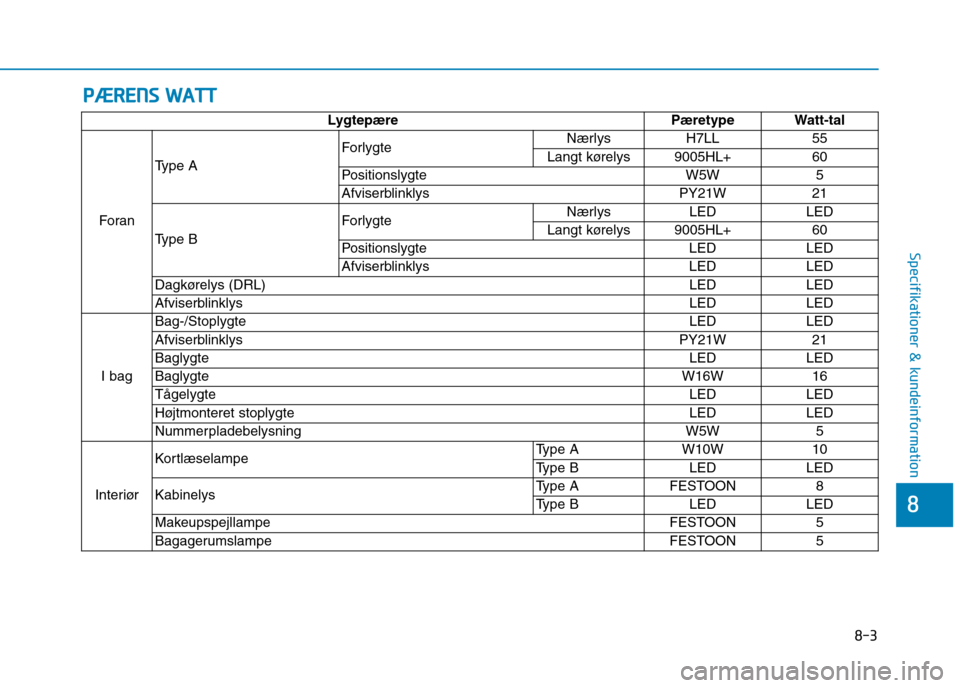

PPÆÆ RREENN SS WW AATTTT
8-3
8
Specifikationer & kundeinformation
Lygtepære Pæretype Watt-tal
Foran Type A
Forlygte
Nærlys H7LL 55
Langt kørelys 9005HL+ 60
Positionslygte W5W 5
Afviserblinklys PY21W 21
Type B Forlygte
Nærlys LED LED
Langt kørelys 9005HL+ 60
Positionslygte LED LED
Afviserblinklys LED LED
Dagkørelys (DRL) LED LED
Afviserblinklys LED LED
I bag Bag-/Stoplygte
LED LED
Afviserblinklys PY21W 21
Baglygte LED LED
Baglygte W16W 16
Tågelygte LED LED
Højtmonteret stoplygte LED LED
Nummerpladebelysning W5W 5
Interiør Kortlæselampe
Type A W10W 10
Type B LED LED
Kabinelys Type A FESTOON 8
Type B LED LED
Makeupspejllampe FESTOON 5
Bagagerumslampe FESTOON 5

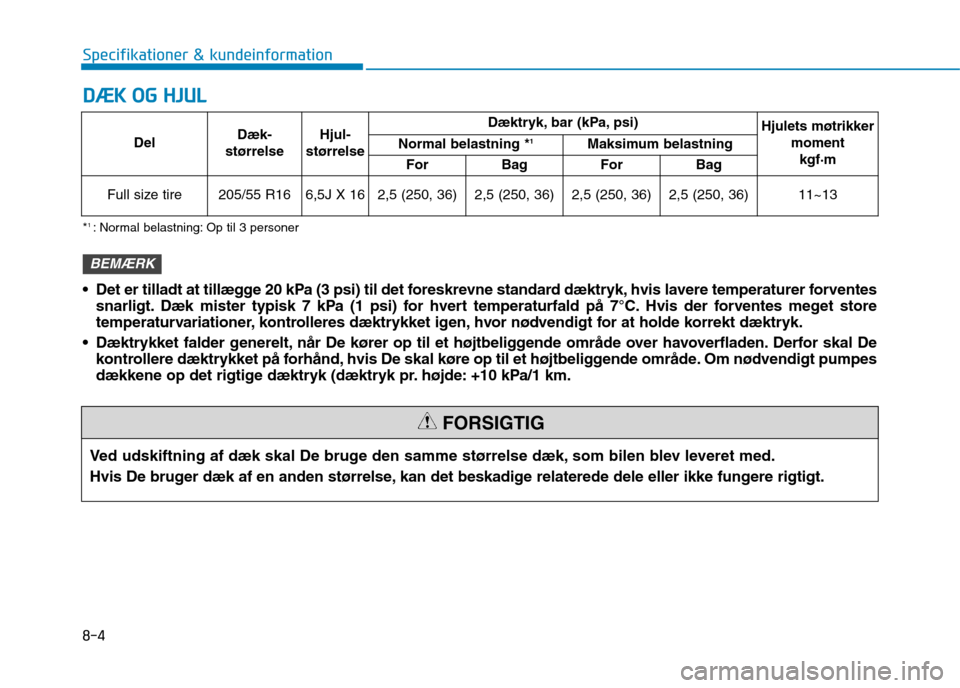

8-4
Specifikationer & kundeinformationD
D ÆÆ KK OO GG HH JJUU LL
Del Dæk-
størrelse Hjul-
størrelse Dæktryk, bar (kPa, psi)
Hjulets møtrikker
moment
kgf·m
Normal belastning *
1
Maksimum belastning
For Bag For Bag
Full size tire 205/55 R16 6,5J X 16 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36) 11~13
Ved udskiftning af dæk skal De bruge den samme størrelse dæk, som bilen blev leveret med.
Hvis De bruger dæk af en anden størrelse, kan det beskadige relaterede dele eller ikke fungere rigtigt.
FORSIGTIG
* 1
: Normal belastning: Op til 3 personer
Det er tilladt at tillægge 20 kPa (3 psi) til det foreskrevne standard dæktryk, hvis lavere temperaturer forventes snarligt. Dæk mister typisk 7 kPa (1 psi) for hvert temperaturfald på 7°C. Hvis der forventes meget store
temperaturvariationer, kontrolleres dæktrykket igen, hvor nødvendigt for at holde korrekt dæktryk.
Dæktrykket falder generelt, når De kører op til et højtbeliggende område over havoverfladen. Derfor skal De kontrollere dæktrykket på forhånd, hvis De skal køre op til et højtbeliggende område. Om nødvendigt pumpes
dækkene op det rigtige dæktryk (dæktryk pr. højde: +10 kPa/1 km.
BEMÆRK

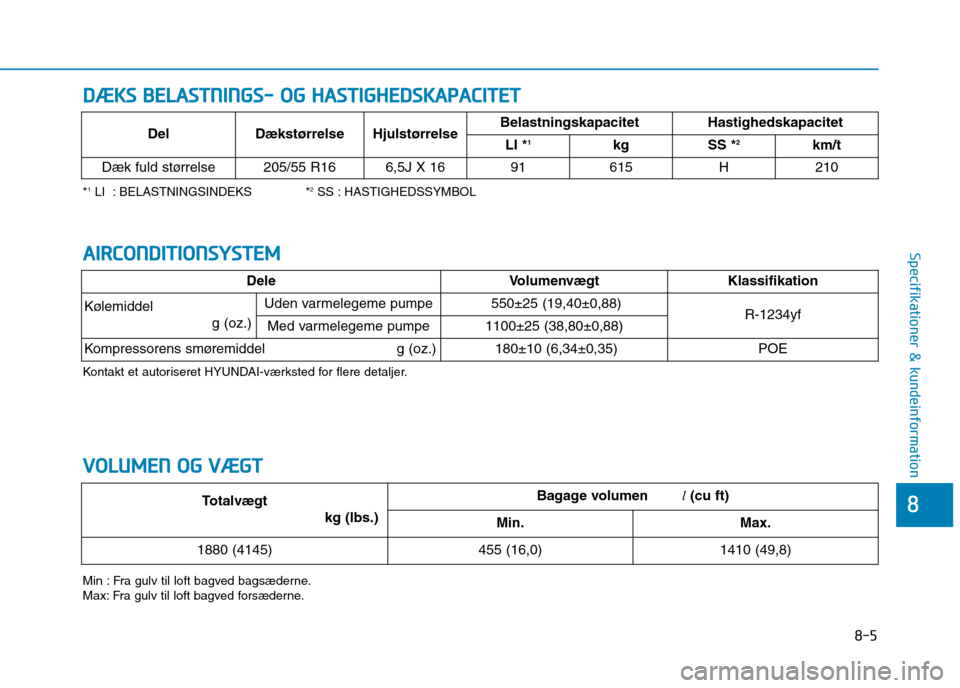

8-5
8
Specifikationer & kundeinformation
DDÆÆ KKSS BB EELLAA SSTT NN IINN GGSS-- OO GG HH AASSTT IIGG HH EEDD SSKK AA PPAA CCIITT EETT
*1
LI : BELASTNINGSINDEKS * 2
SS : HASTIGHEDSSYMBOL
Min : Fra gulv til loft bagved bagsæderne.
Max: Fra gulv til loft bagved forsæderne. Del Dækstørrelse Hjulstørrelse
Belastningskapacitet Hastighedskapacitet
LI * 1
kg SS * 2
km/t
Dæk fuld størrelse 205/55 R16 6,5J X 16 91 615 H 210
VV OO LLUU MM EENN OO GG VV ÆÆ GGTT
Totalvægt
kg (lbs.) Bagage volumen l(cu ft)
Min.Max.
1880 (4145)455 (16,0)1410 (49,8)
AA IIRR CCOO NNDDIITT IIOO NNSSYY SSTT EEMM
DeleVolumenvægt Klassifikation
Kølemiddel
g (oz.)Uden varmelegeme pumpe550±25 (19,40±0,88)R-1234yfMed varmelegeme pumpe1100±25 (38,80±0,88)
Kompressorens smøremiddel g (oz.)180±10 (6,34±0,35)POE
Kontakt et autoriseret HYUNDAI-værksted for flere detaljer.

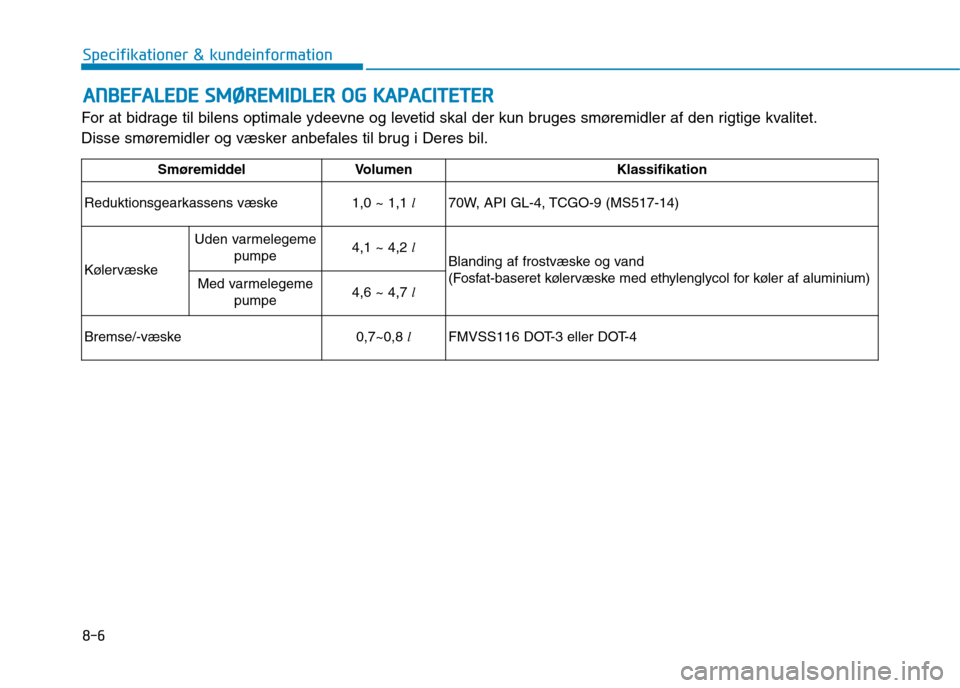

8-6
Specifikationer & kundeinformationA
A NN BBEEFFAA LLEE DD EE SS MM ØØRREEMM IIDD LLEE RR OO GG KK AA PPAA CCIITT EETT EERR
For at bidrage til bilens optimale ydeevne og levetid skal der kun bruges smøremidler af den rigtige kvalitet.
Disse smøremidler og væsker anbefales til brug i Deres bil.
Smøremiddel Volumen Klassifikation
Reduktionsgearkassens væske 1,0 ~ 1,1
l
70W, API GL-4, TCGO-9 (MS517-14)
Kølervæske Uden varmelegeme
pumpe 4,1 ~ 4,2
l
Blanding af frostvæske og vand
(Fosfat-baseret kølervæske med ethylenglycol for køler af aluminium)
Med varmelegeme
pumpe 4,6 ~ 4,7
l
Bremse/-væske 0,7~0,8
l
FMVSS116 DOT-3 eller DOT-4

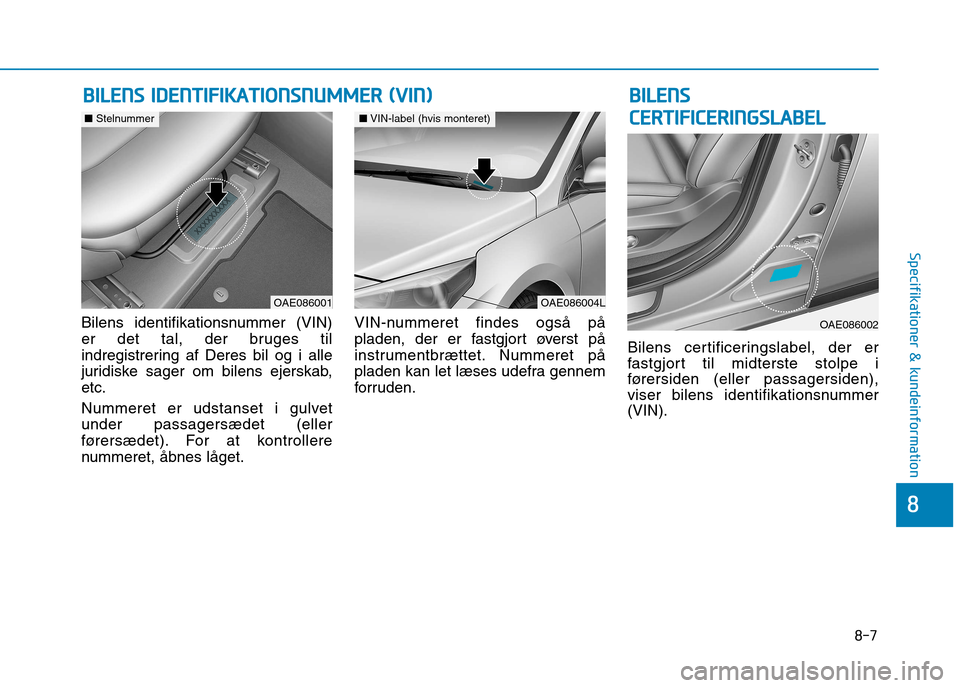

8-7
8
Specifikationer & kundeinformation
Bilens identifikationsnummer (VIN)
er det tal, der bruges til
indregistrering af Deres bil og i alle
juridiske sager om bilens ejerskab,etc.
Nummeret er udstanset i gulvet under passagersædet (eller
førersædet). For at kontrollere
nummeret, åbnes låget.VIN-nummeret findes også på
pladen, der er fastgjort øverst på
instrumentbrættet. Nummeret på
pladen kan let læses udefra gennem
forruden.
Bilens certificeringslabel, der er
fastgjort til midterste stolpe i
førersiden (eller passagersiden),
viser bilens identifikationsnummer(VIN).
BB
IILL EE NN SS IIDD EENN TTIIFF IIKK AA TTIIOO NNSSNN UU MM MM EERR (( VV IINN )) BBIILL EE NN SS
C
C EE RR TTIIFF IICC EE RR IINN GGSSLLAA BBEELL
OAE086004L
■VIN-label (hvis monteret)
OAE086001
■ Stelnummer
OAE086002

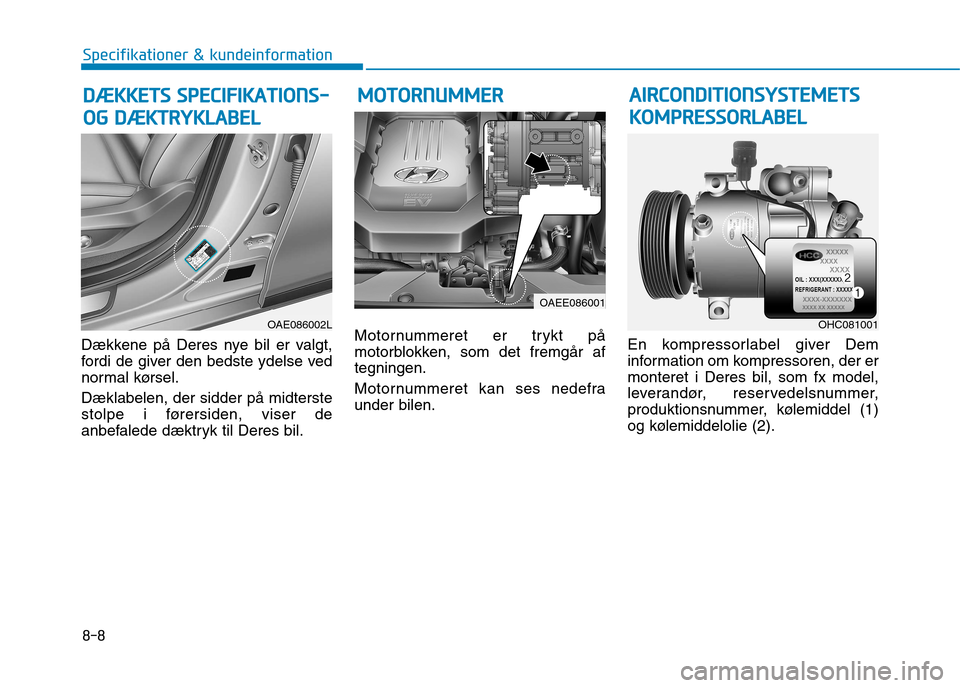

8-8
Specifikationer & kundeinformation
Dækkene på Deres nye bil er valgt,
fordi de giver den bedste ydelse ved
normal kørsel. Dæklabelen, der sidder på midterste
stolpe i førersiden, viser de
anbefalede dæktryk til Deres bil.Motornummeret er trykt på
motorblokken, som det fremgår aftegningen.
Motornummeret kan ses nedefra under bilen.
En kompressorlabel giver Dem
information om kompressoren, der ermonteret i Deres bil, som fx model,
leverandør, reservedelsnummer,
produktionsnummer, kølemiddel (1)
og kølemiddelolie (2).
DD
ÆÆ KKKKEETT SS SS PP EECCIIFF IIKK AA TTIIOO NNSS--
O
O GG DD ÆÆ KKTTRR YY KKLLAA BBEELL M
M
OOTTOO RRNN UU MM MM EERR
OHC081001
AA IIRR CCOO NNDDIITT IIOO NNSSYY SSTT EEMM EETT SS
K
K OO MM PPRR EESSSSOO RRLLAA BBEELL
OAEE086001
OAE086002L
