Hyundai Ioniq Hybrid 2017 Betriebsanleitung (in German)

7-70
Wartung
■Ausführung A
Fahrzeugzustand H1 H2
W1 W2
Ohne Fahrer 714
(28,11) 688
(27,08)
1 463
(57,59) 1 238
(48,74)
Mit Fahrer 707
(27,83) 681
(26,81)
1 463
(57,59) 1 238
(48,74)
Fahrzeugzustand H1 H2W1 W2
Ohne Fahrer 709
(27,91) 709
(27,91)
1 454
(57,24) 1 454
(57,24)
Mit Fahrer 702
(27,63) 702
(27,63)
1 454
(57,24) 1 454
(57,24)
■ Ausführung BEinheit : mm

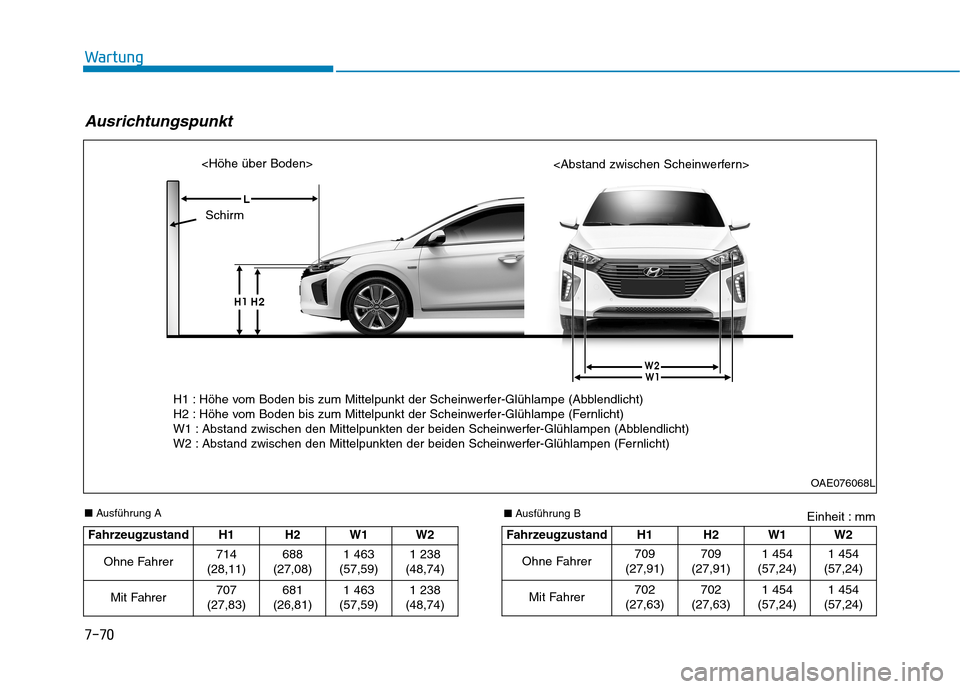

Ausrichtungspunkt
OAE076068L

Schirm

H1 : Höhe vom Boden bis zum Mittelpunkt der Scheinwerfer-Glühlampe (Abblendlicht)
H2 : Höhe vom Boden bis zum Mittelpunkt der Scheinwerfer-Glühlampe (Fernlicht)
W1 : Abstand zwischen den Mittelpunkten der beiden Scheinwerfer-Glühlampen (Abblendlicht)
W2 : Abstand zwischen den Mittelpunkten der beiden Scheinwerfer-Glühlampen (Fernlicht)

7-71
7
Wartung

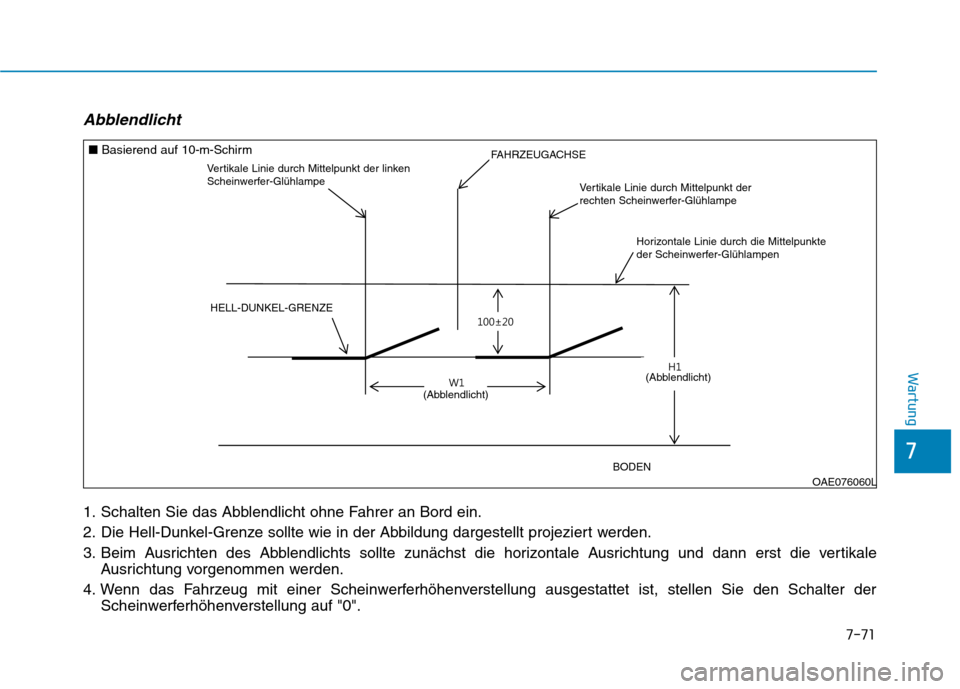

Abblendlicht
1. Schalten Sie das Abblendlicht ohne Fahrer an Bord ein.
2. Die Hell-Dunkel-Grenze sollte wie in der Abbildung dargestellt projeziert werden.
3. Beim Ausrichten des Abblendlichts sollte zunächst die horizontale Ausrichtung und dann erst die vertikaleAusrichtung vorgenommen werden.
4. Wenn das Fahrzeug mit einer Scheinwerferhöhenverstellung ausgestattet ist, stellen Sie den Schalter der Scheinwerferhöhenverstellung auf "0".
: &DUD[LV
9HUWLFDOOLQHRIOHIW KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW KHDGODPSEXOEFHQWHU +RUL]RQWDOOLQHRIKHDGODPSEXOEFHQWHU
*5281'
—
+
/RZEHDP
/RZEHDP
OAE076060L
■
Basierend auf 10-m-Schirm
Vertikale Linie durch Mittelpunkt der linken
Scheinwerfer-Glühlampe
Vertikale Linie durch Mittelpunkt der
rechten Scheinwerfer-Glühlampe
Horizontale Linie durch die Mittelpunkte
der Scheinwerfer-Glühlampen
FAHRZEUGACHSE
(Abblendlicht)
(Abblendlicht)
HELL-DUNKEL-GRENZE
BODEN

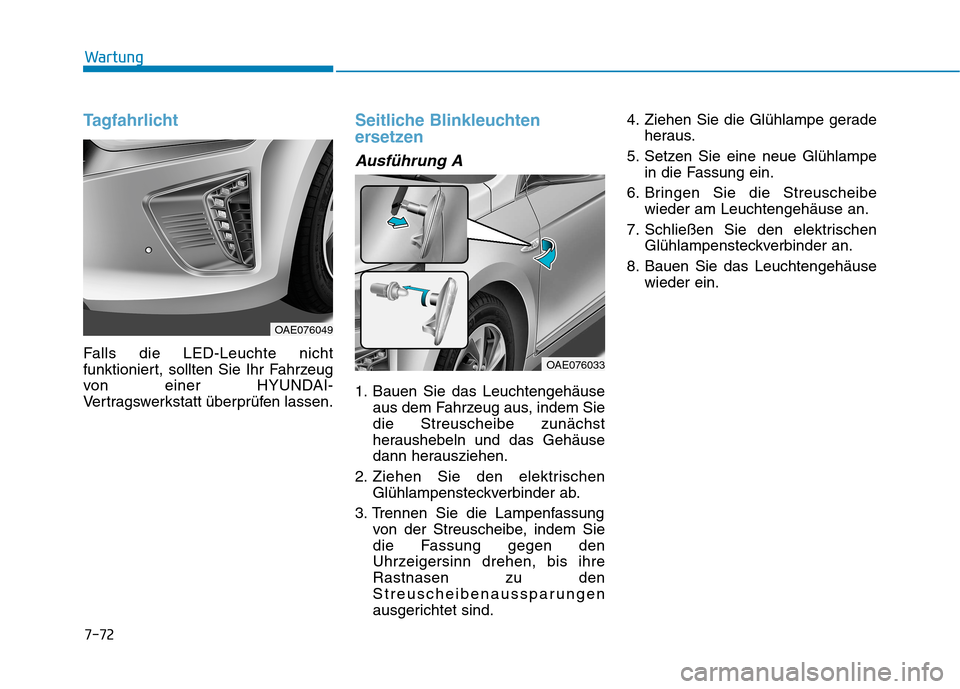

7-72
Wartung
Tagfahrlicht
Falls die LED-Leuchte nicht
funktioniert, sollten Sie Ihr Fahrzeug
von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
Seitliche Blinkleuchten
ersetzen
Ausführung A
1. Bauen Sie das Leuchtengehäuseaus dem Fahrzeug aus, indem Sie die Streuscheibe zunächst
heraushebeln und das Gehäuse
dann herausziehen.
2. Ziehen Sie den elektrischen Glühlampensteckverbinder ab.
3. Trennen Sie die Lampenfassung von der Streuscheibe, indem Sie
die Fassung gegen den
Uhrzeigersinn drehen, bis ihreRastnasen zu den
Streuscheibenaussparungen
ausgerichtet sind. 4. Ziehen Sie die Glühlampe gerade
heraus.
5. Setzen Sie eine neue Glühlampe in die Fassung ein.
6. Bringen Sie die Streuscheibe wieder am Leuchtengehäuse an.
7. Schließen Sie den elektrischen Glühlampensteckverbinder an.
8. Bauen Sie das Leuchtengehäuse wieder ein.
OAE076033
OAE076049

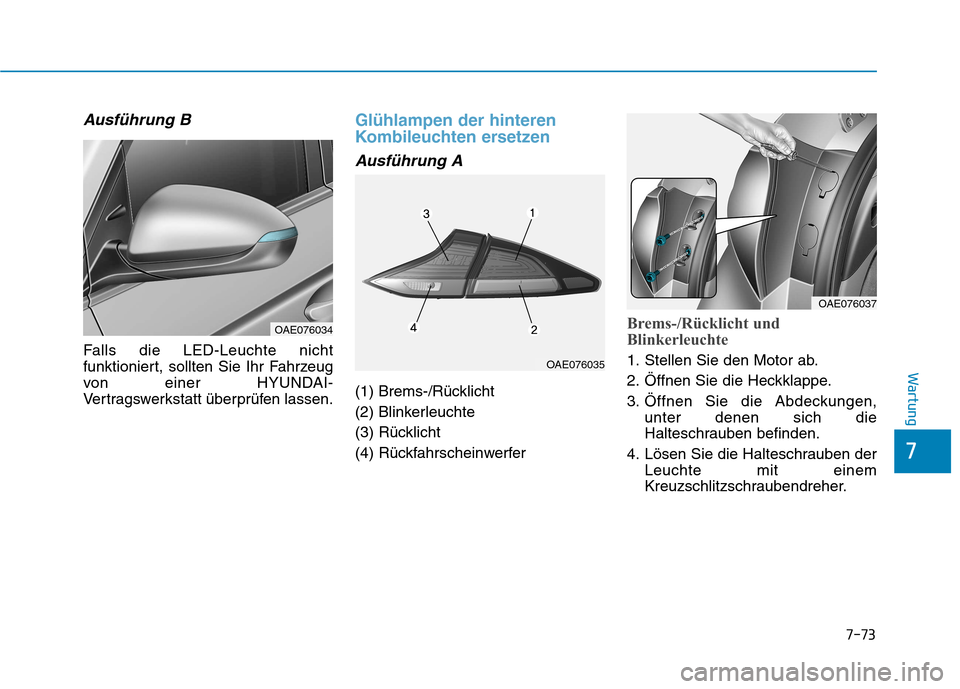

7-73
7
Wartung
Ausführung B
Falls die LED-Leuchte nicht
funktioniert, sollten Sie Ihr Fahrzeug
von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
Glühlampen der hinteren
Kombileuchten ersetzen
Ausführung A
(1) Brems-/Rücklicht
(2) Blinkerleuchte
(3) Rücklicht
(4) Rückfahrscheinwerfer
Brems-/Rücklicht und
Blinkerleuchte
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Öffnen Sie die Abdeckungen,unter denen sich die
Halteschrauben befinden.
4. Lösen Sie die Halteschrauben der Leuchte mit einem
Kreuzschlitzschraubendreher.OAE076035
OAE076034
OAE076037

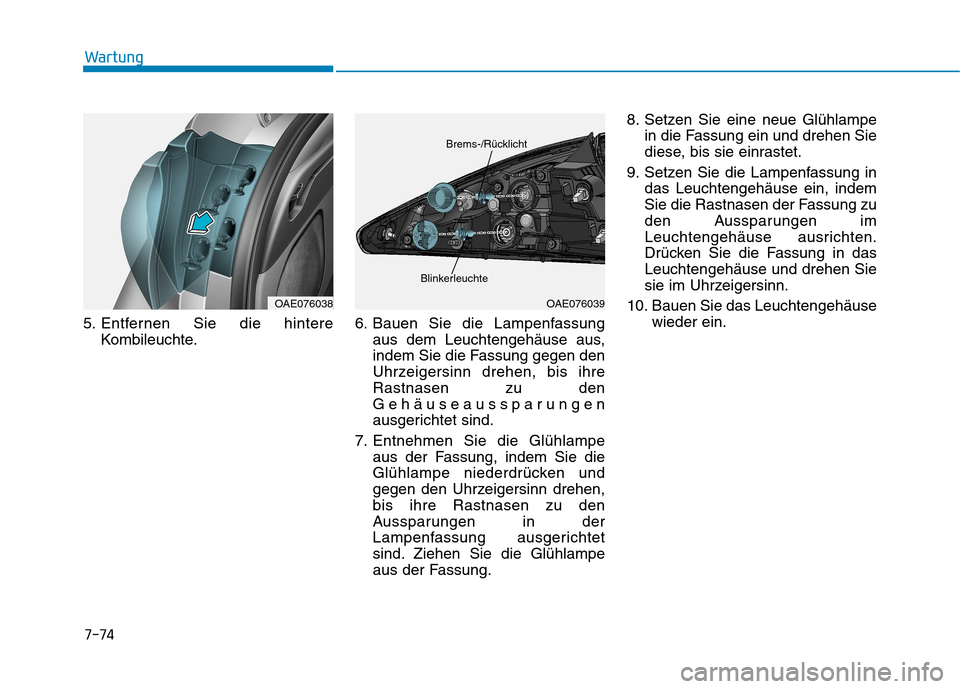

7-74
Wartung
5. Entfernen Sie die hintereKombileuchte. 6. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihreRastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.
7. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,bis ihre Rastnasen zu den
Aussparungen in der
Lampenfassung ausgerichtet
sind. Ziehen Sie die Glühlampe
aus der Fassung. 8. Setzen Sie eine neue Glühlampe
in die Fassung ein und drehen Sie
diese, bis sie einrastet.
9. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in dasLeuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
10. Bauen Sie das Leuchtengehäuse wieder ein.
OAE076039
Brems-/Rücklicht
Blinkerleuchte
OAE076038

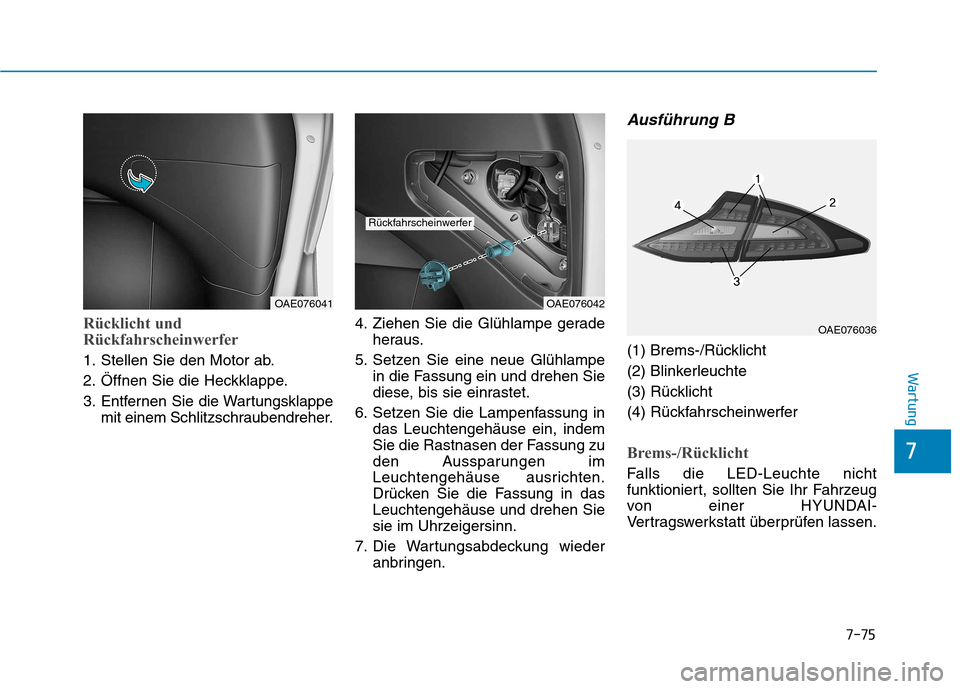

7-75
7
Wartung
Rücklicht und
Rückfahrscheinwerfer
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Entfernen Sie die Wartungsklappemit einem Schlitzschraubendreher. 4. Ziehen Sie die Glühlampe gerade
heraus.
5. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in dasLeuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
7. Die Wartungsabdeckung wieder anbringen.
Ausführung B
(1) Brems-/Rücklicht
(2) Blinkerleuchte
(3) Rücklicht
(4) Rückfahrscheinwerfer
Brems-/Rücklicht
Falls die LED-Leuchte nicht
funktioniert, sollten Sie Ihr Fahrzeug
von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
OAE076036
OAE076042
Rückfahrscheinwerfer
OAE076041

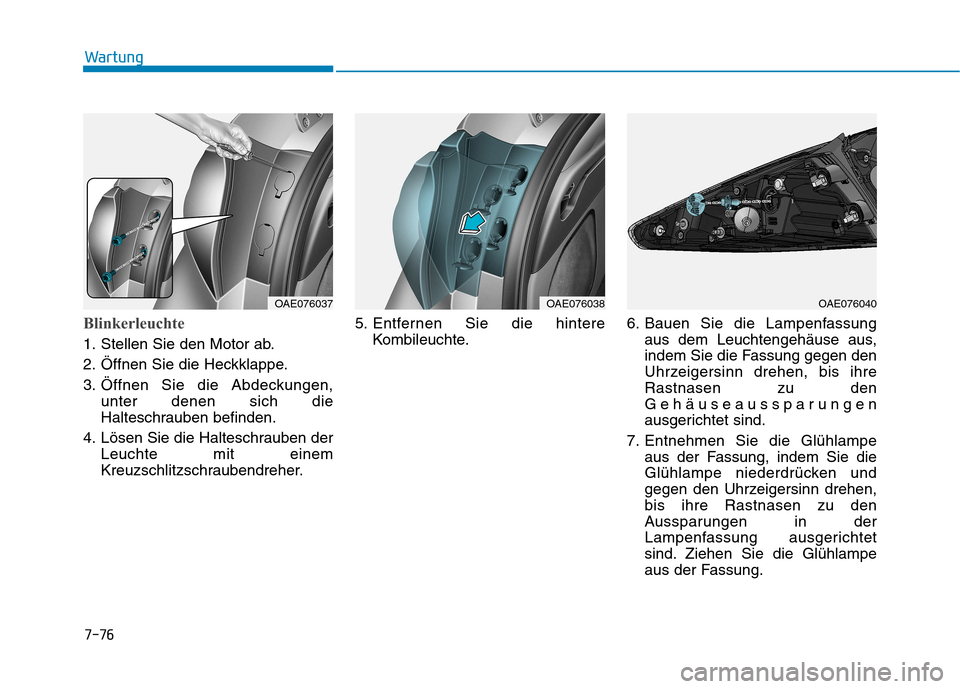

7-76
Wartung
Blinkerleuchte
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Öffnen Sie die Abdeckungen,unter denen sich die
Halteschrauben befinden.
4. Lösen Sie die Halteschrauben der Leuchte mit einem
Kreuzschlitzschraubendreher. 5. Entfernen Sie die hintere
Kombileuchte. 6. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihreRastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.
7. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,bis ihre Rastnasen zu den
Aussparungen in der
Lampenfassung ausgerichtet
sind. Ziehen Sie die Glühlampe
aus der Fassung.
OAE076040OAE076038OAE076037

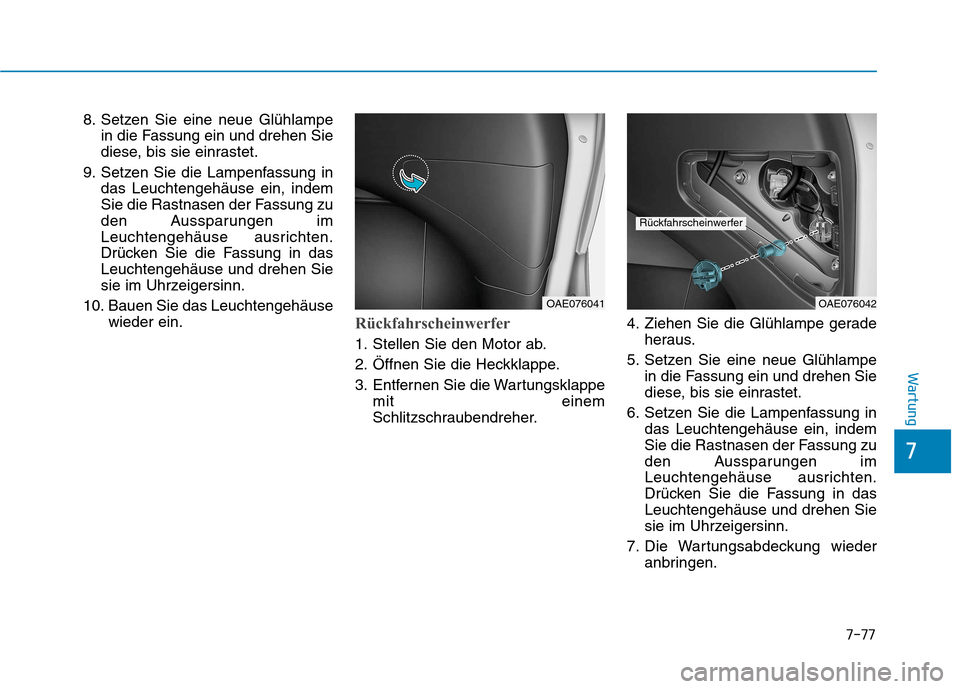

7-77
7
Wartung
8. Setzen Sie eine neue Glühlampein die Fassung ein und drehen Sie
diese, bis sie einrastet.
9. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in dasLeuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
10. Bauen Sie das Leuchtengehäuse wieder ein.
Rückfahrscheinwerfer
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Entfernen Sie die Wartungsklappemit einem
Schlitzschraubendreher. 4. Ziehen Sie die Glühlampe gerade
heraus.
5. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in dasLeuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
7. Die Wartungsabdeckung wieder anbringen.
OAE076042
Rückfahrscheinwerfer
OAE076041

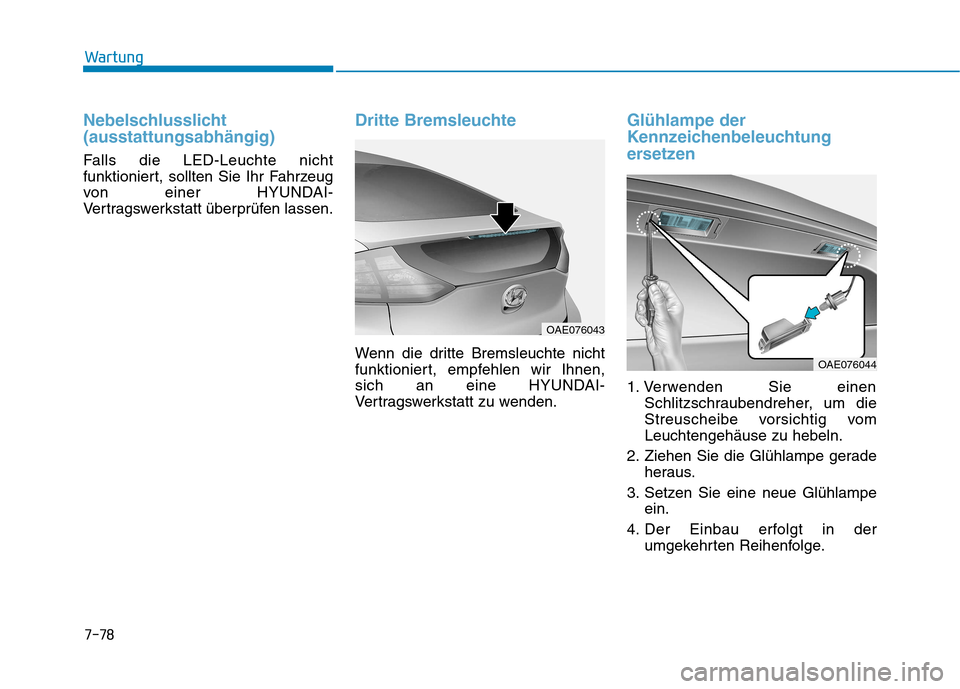

7-78
Wartung
Nebelschlusslicht (ausstattungsabhängig)
Falls die LED-Leuchte nicht
funktioniert, sollten Sie Ihr Fahrzeug
von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
Dritte Bremsleuchte
Wenn die dritte Bremsleuchte nicht
funktioniert, empfehlen wir Ihnen,
sich an eine HYUNDAI-
Vertragswerkstatt zu wenden.
Glühlampe der
Kennzeichenbeleuchtung
ersetzen
1. Verwenden Sie einenSchlitzschraubendreher, um die
Streuscheibe vorsichtig vomLeuchtengehäuse zu hebeln.
2. Ziehen Sie die Glühlampe gerade heraus.
3. Setzen Sie eine neue Glühlampe ein.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge.
OAE076044
OAE076043

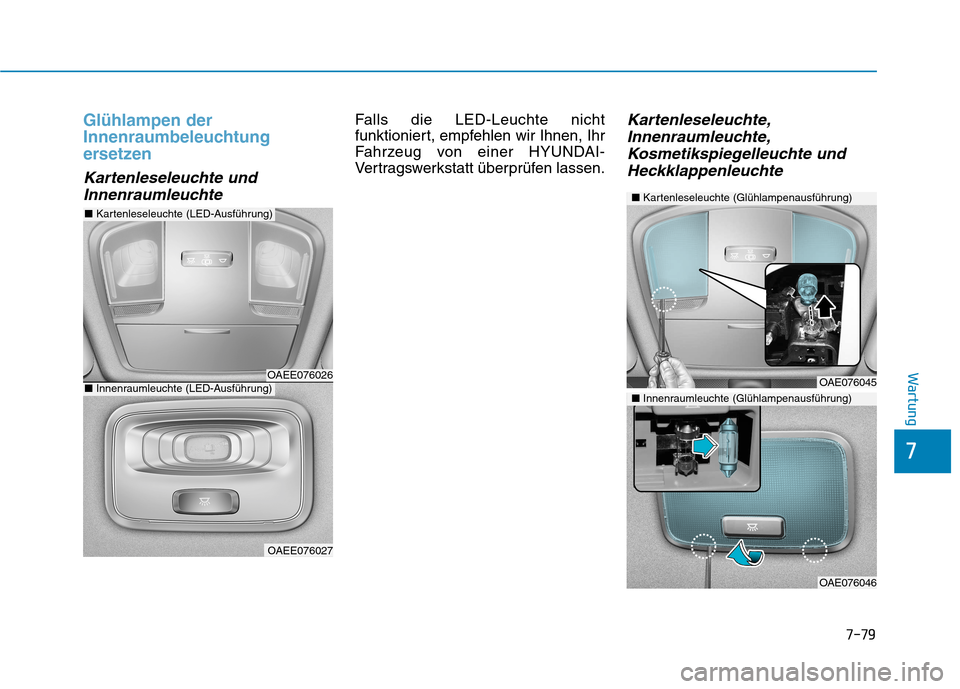

7-79
7
Wartung
Glühlampen der
Innenraumbeleuchtung
ersetzen
Kartenleseleuchte undInnenraumleuchte
Falls die LED-Leuchte nicht
funktioniert, empfehlen wir Ihnen, Ihr
Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.Kartenleseleuchte,Innenraumleuchte,
Kosmetikspiegelleuchte undHeckklappenleuchte
■ Kartenleseleuchte (Glühlampenausführung)
OAE076045
OAE076046
■Innenraumleuchte (Glühlampenausführung)
OAEE076026
OAEE076027
■Kartenleseleuchte (LED-Ausführung)
■Innenraumleuchte (LED-Ausführung)
