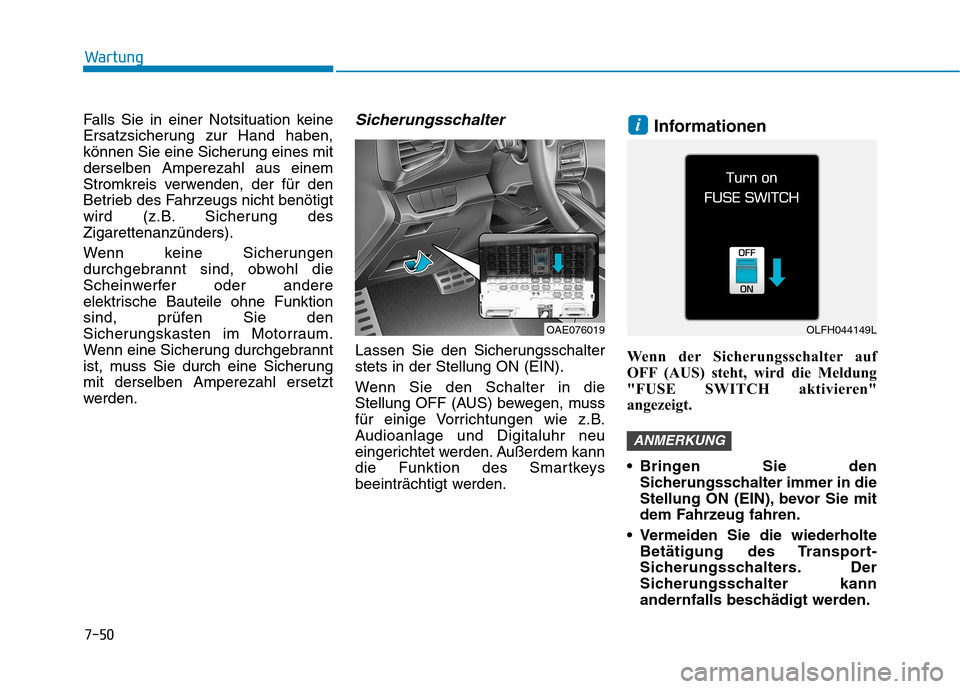

7-50
Wartung
Falls Sie in einer Notsituation keine
Ersatzsicherung zur Hand haben,
können Sie eine Sicherung eines mitderselben Amperezahl aus einem
Stromkreis verwenden, der für den
Betrieb des Fahrzeugs nicht benötigt
wird (z.B. Sicherung desZigarettenanzünders).
Wenn keine Sicherungen
durchgebrannt sind, obwohl die
Scheinwerfer oder andere
elektrische Bauteile ohne Funktion
sind, prüfen Sie den
Sicherungskasten im Motorraum.
Wenn eine Sicherung durchgebrannt
ist, muss Sie durch eine Sicherungmit derselben Amperezahl ersetzt
werden.Sicherungsschalter
Lassen Sie den Sicherungsschalterstets in der Stellung ON (EIN).
Wenn Sie den Schalter in die
Stellung OFF (AUS) bewegen, muss
für einige Vorrichtungen wie z.B.
Audioanlage und Digitaluhr neu
eingerichtet werden. Außerdem kann
die Funktion des Smartkeys
beeinträchtigt werden.Informationen
Wenn der Sicherungsschalter auf
OFF (AUS) steht, wird die Meldung
"FUSE SWITCH aktivieren"
angezeigt.
Bringen Sie den Sicherungsschalter immer in die
Stellung ON (EIN), bevor Sie mit
dem Fahrzeug fahren.
Vermeiden Sie die wiederholte Betätigung des Transport-
Sicherungsschalters. Der
Sicherungsschalter kann
andernfalls beschädigt werden.
ANMERKUNG
i
OAE076019OLFH044149L

7-51
7
Wartung

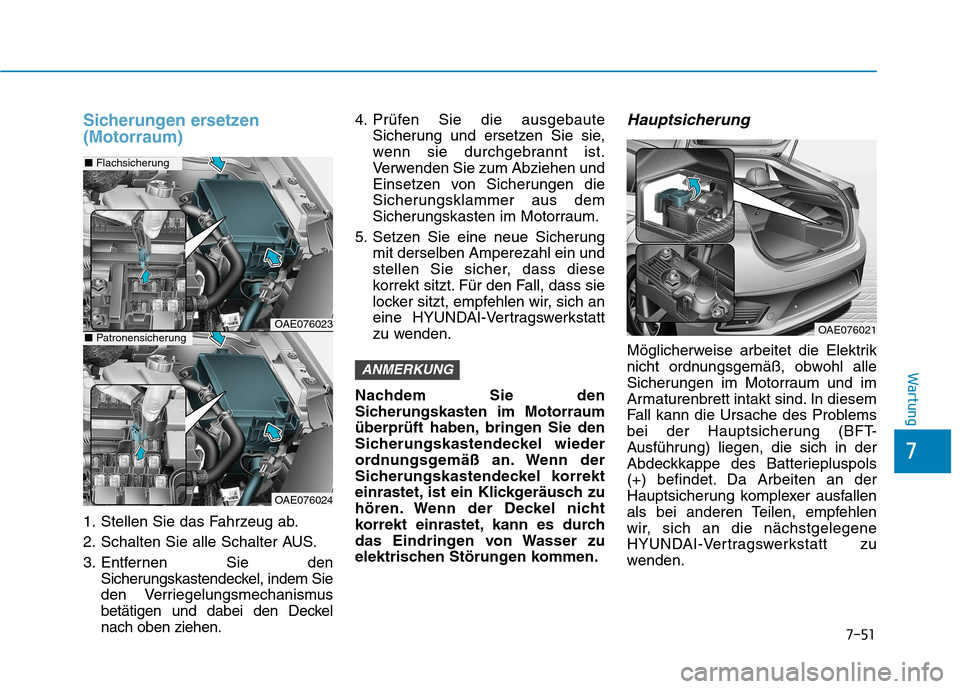

Sicherungen ersetzen (Motorraum)
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter AUS.
3. Entfernen Sie denSicherungskastendeckel, indem Sie
den Verriegelungsmechanismus
betätigen und dabei den Deckelnach oben ziehen. 4. Prüfen Sie die ausgebaute
Sicherung und ersetzen Sie sie,
wenn sie durchgebrannt ist.
Verwenden Sie zum Abziehen und
Einsetzen von Sicherungen die
Sicherungsklammer aus dem
Sicherungskasten im Motorraum.
5. Setzen Sie eine neue Sicherung mit derselben Amperezahl ein und
stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden.
Nachdem Sie den
Sicherungskasten im Motorraum
überprüft haben, bringen Sie den
Sicherungskastendeckel wieder
ordnungsgemäß an. Wenn der
Sicherungskastendeckel korrekt
einrastet, ist ein Klickgeräusch zu
hören. Wenn der Deckel nicht
korrekt einrastet, kann es durch
das Eindringen von Wasser zu
elektrischen Störungen kommen.
Hauptsicherung
Möglicherweise arbeitet die Elektrik
nicht ordnungsgemäß, obwohl alle
Sicherungen im Motorraum und im
Armaturenbrett intakt sind. In diesem
Fall kann die Ursache des Problems
bei der Hauptsicherung (BFT-
Ausführung) liegen, die sich in der
Abdeckkappe des Batteriepluspols
(+) befindet. Da Arbeiten an der
Hauptsicherung komplexer ausfallen
als bei anderen Teilen, empfehlen
wir, sich an die nächstgelegene
HYUNDAI-Vertragswerkstatt zu
wenden.
ANMERKUNG
OAE076021OAE076023
OAE076024
■ Flachsicherung
■Patronensicherung

7-52
Wartung
Informationen
Bringen Sie den Batteriedeckel stets
wieder ordnungsgemäß an. Wenn der
Deckel nicht korrekt einrastet, kann
es durch das Eindringen von Wasser

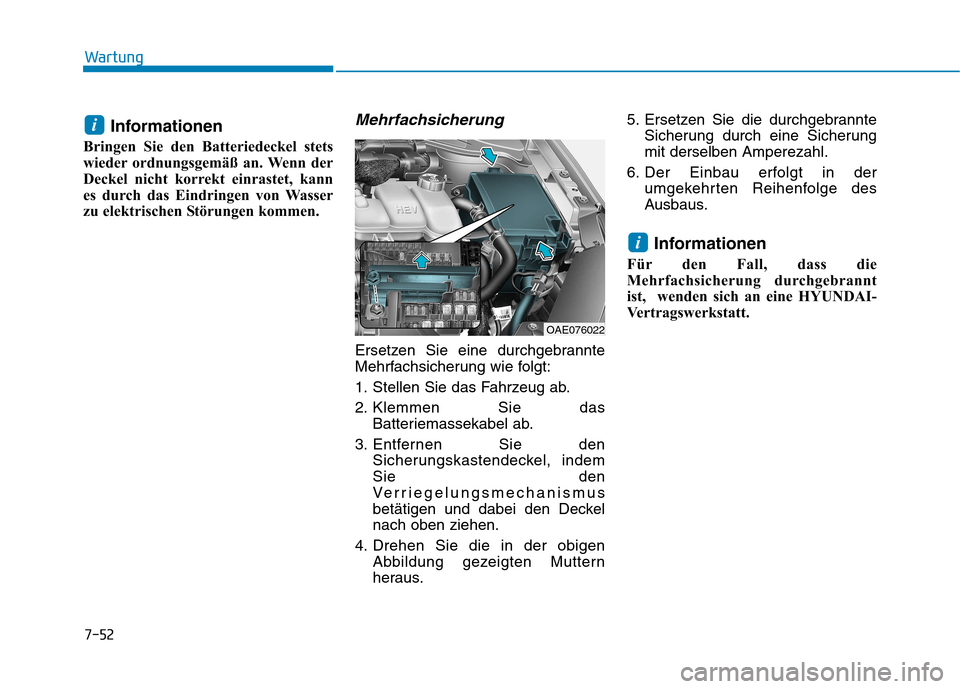

zu elektrischen Störungen kommen.Mehrfachsicherung
Ersetzen Sie eine durchgebrannte
Mehrfachsicherung wie folgt:
1. Stellen Sie das Fahrzeug ab.
2. Klemmen Sie das Batteriemassekabel ab.
3. Entfernen Sie den Sicherungskastendeckel, indem Sie den
Verriegelungsmechanismus
betätigen und dabei den Deckelnach oben ziehen.
4. Drehen Sie die in der obigen Abbildung gezeigten Muttern
heraus. 5. Ersetzen Sie die durchgebrannte
Sicherung durch eine Sicherungmit derselben Amperezahl.
6. Der Einbau erfolgt in der umgekehrten Reihenfolge des
Ausbaus.
Informationen
Für den Fall, dass die
Mehrfachsicherung durchgebrannt
ist, wenden sich an eine HYUNDAI-
Vertragswerkstatt.
i
i
OAE076022

7-53
7
Wartung

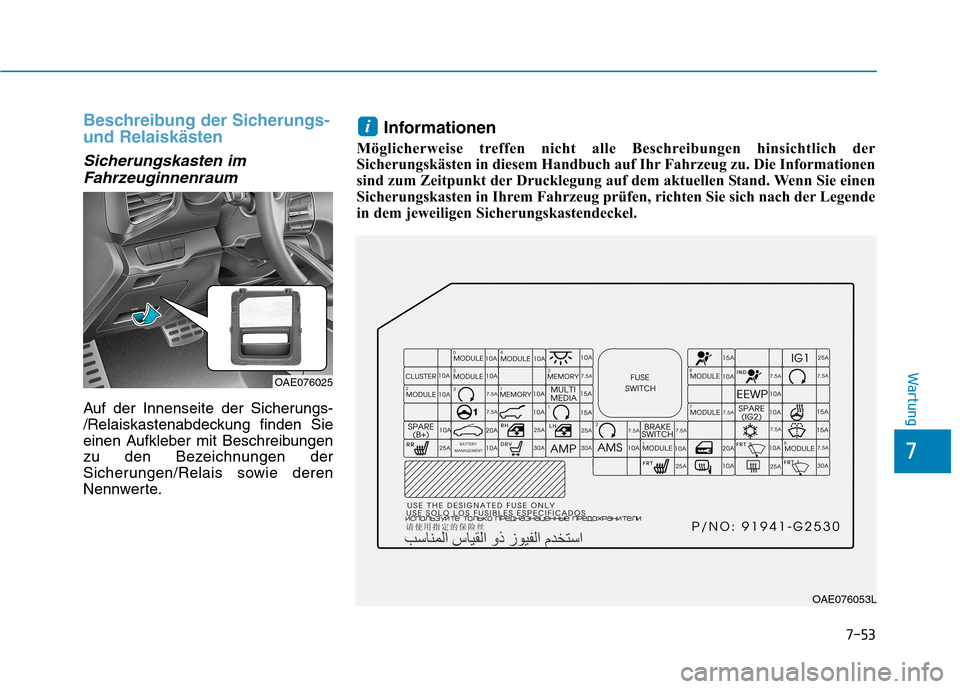

Beschreibung der Sicherungs- und Relaiskästen
Sicherungskasten imFahrzeuginnenraum
Auf der Innenseite der Sicherungs-
/Relaiskastenabdeckung finden Sie
einen Aufkleber mit Beschreibungen
zu den Bezeichnungen der
Sicherungen/Relais sowie deren
Nennwerte. Informationen
Möglicherweise treffen nicht alle Beschreibungen hinsichtlich der
Sicherungskästen in diesem Handbuch auf Ihr Fahrzeug zu. Die Informationen
sind zum Zeitpunkt der Drucklegung auf dem aktuellen Stand. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Lege nde
in dem jeweiligen Sicherungskastendeckel.
i
OAE076053L
OAE076025

7-54
Wartung

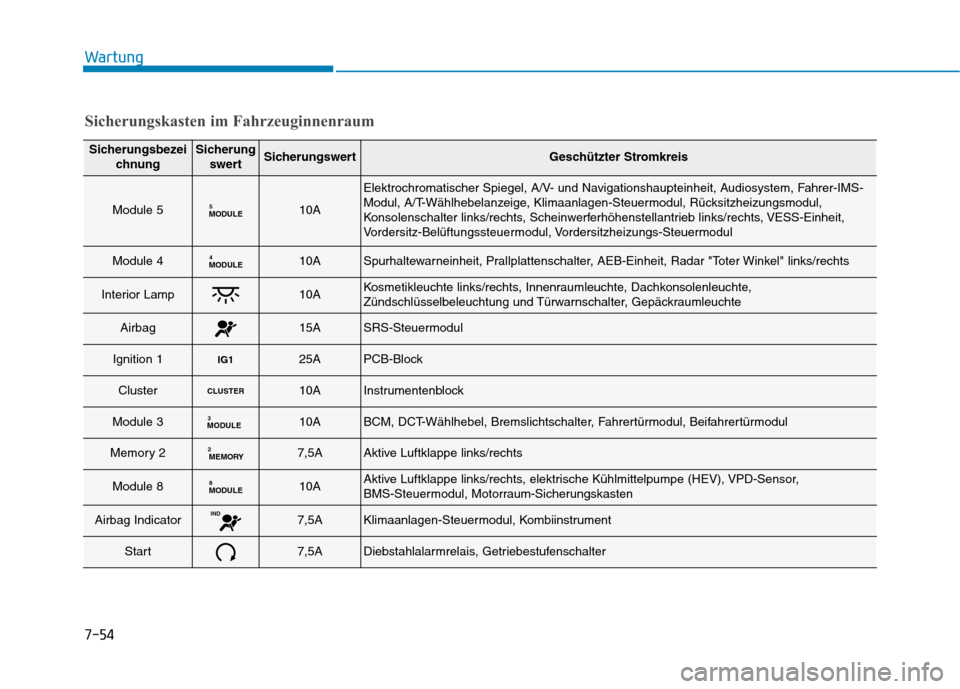

Sicherungskasten im Fahrzeuginnenraum
SicherungsbezeichnungSicherungswertSicherungswertGeschützter Stromkreis
Module 5MODULE510A
Elektrochromatischer Spiegel, A/V- und Navigationshaupteinheit, Audiosystem, Fahrer-IMS-
Modul, A/T-Wählhebelanzeige, Klimaanlagen-Steuermodul, Rücksitzheizungsmodul,
Konsolenschalter links/rechts, Scheinwerferhöhenstellantrieb links/rechts, VESS-Einheit,
Vordersitz-Belüftungssteuermodul, Vordersitzheizungs-Steuermodul
Module 4MODULE410ASpurhaltewarneinheit, Prallplattenschalter, AEB-Einheit, Radar "Toter Winkel" links/rechts
Interior Lamp10AKosmetikleuchte links/rechts, Innenraumleuchte, Dachkonsolenleuchte,
Zündschlüsselbeleuchtung und Türwarnschalter, Gepäckraumleuchte
Airbag15ASRS-Steuermodul
Ignition 1IG125APCB-Block
ClusterCLU STER10AInstrumentenblock
Module 3MODULE310ABCM, DCT-Wählhebel, Bremslichtschalter, Fahrertürmodul, Beifahrertürmodul
Memory 2MEMORY
27,5AAktive Luftklappe links/rechts
Module 8MODULE 810AAktive Luftklappe links/rechts, elektrische Kühlmittelpumpe (HEV), VPD-Sensor,
BMS-Steuermodul, Motorraum-Sicherungskasten
Airbag IndicatorIND7,5AKlimaanlagen-Steuermodul, Kombiinstrument
Start7,5ADiebstahlalarmrelais, Getriebestufenschalter

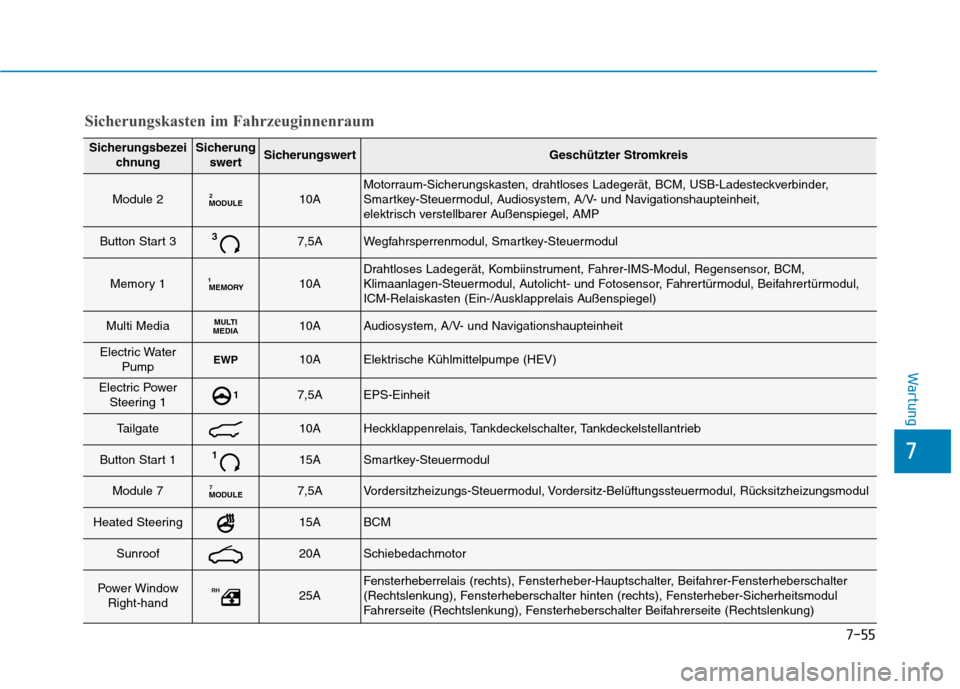

7-55
7
Wartung
SicherungsbezeichnungSicherungswertSicherungswertGeschützter Stromkreis
Module 2MODULE210AMotorraum-Sicherungskasten, drahtloses Ladegerät, BCM, USB-Ladesteckverbinder,
Smartkey-Steuermodul, Audiosystem, A/V- und Navigationshaupteinheit,
elektrisch verstellbarer Außenspiegel, AMP
Button Start 337,5AWegfahrsperrenmodul, Smartkey-Steuermodul
Memory 1MEMORY
110ADrahtloses Ladegerät, Kombiinstrument, Fahrer-IMS-Modul, Regensensor, BCM,
Klimaanlagen-Steuermodul, Autolicht- und Fotosensor, Fahrertürmodul, Beifahrertürmodul,
ICM-Relaiskasten (Ein-/Ausklapprelais Außenspiegel)
Multi MediaMULTI
MEDIA10AAudiosystem, A/V- und Navigationshaupteinheit
Electric Water
PumpEWP10AElektrische Kühlmittelpumpe (HEV)
Electric PowerSteering 117,5AEPS-Einheit
Tailgate10AHeckklappenrelais, Tankdeckelschalter, Tankdeckelstellantrieb
Button Start 1115ASmartkey-Steuermodul
Module 7MODULE77,5AVordersitzheizungs-Steuermodul, Vordersitz-Belüftungssteuermodul, Rücksitzheizungsmodul
Heated Steering15ABCM
Sunroof20ASchiebedachmotor
Power Window
Right-handRH25AFensterheberrelais (rechts), Fensterheber-Hauptschalter, Beifahrer-Fensterheberschalter
(Rechtslenkung), Fensterheberschalter hinten (rechts), Fensterheber-Sicherheitsmodul
Fahrerseite (Rechtslenkung), Fensterheberschalter Beifahrerseite (Rechtslenkung)
Sicherungskasten im Fahrzeuginnenraum

7-56
Wartung

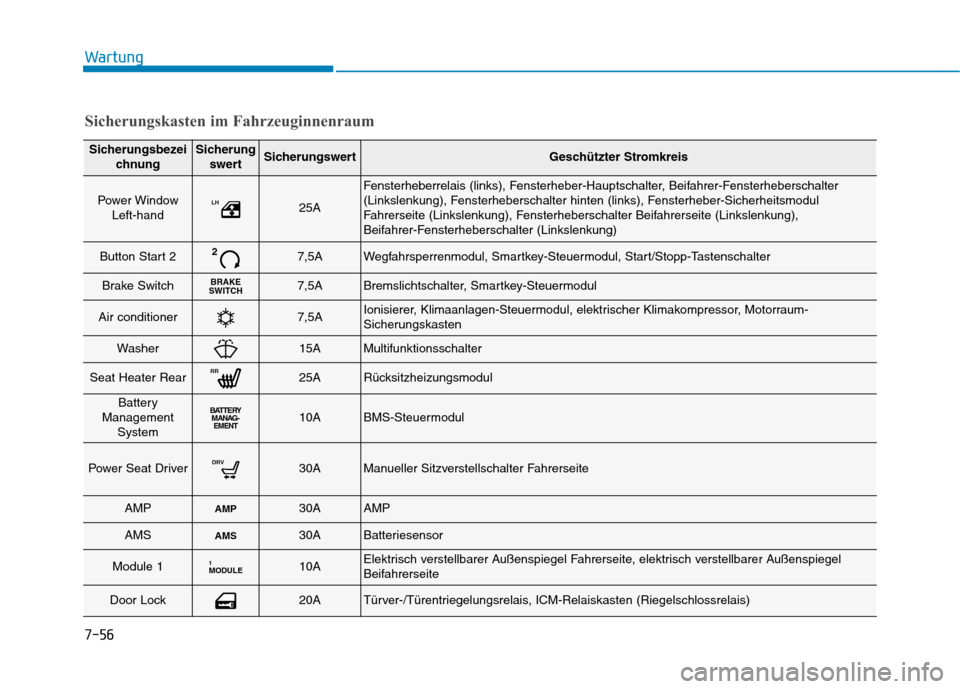

SicherungsbezeichnungSicherungswertSicherungswertGeschützter Stromkreis
Power Window Left-handLH25A
Fensterheberrelais (links), Fensterheber-Hauptschalter, Beifahrer-Fensterheberschalter
(Linkslenkung), Fensterheberschalter hinten (links), Fensterheber-Sicherheitsmodul
Fahrerseite (Linkslenkung), Fensterheberschalter Beifahrerseite (Linkslenkung),
Beifahrer-Fensterheberschalter (Linkslenkung)
Button Start 227,5AWegfahrsperrenmodul, Smartkey-Steuermodul, Start/Stopp-Tastenschalter
Brake SwitchBRAKE
S WITCH7,5ABremslichtschalter, Smartkey-Steuermodul
Air conditioner7,5AIonisierer, Klimaanlagen-Steuermodul, elektrischer Klimakompressor, Motorraum-
Sicherungskasten
Washer15AMultifunktionsschalter
Seat Heater RearRR25ARücksitzheizungsmodul
Battery
Management SystemBATTERYMANAG-EMENT10ABMS-Steuermodul
Power Seat DriverDRV30AManueller Sitzverstellschalter Fahrerseite
AMPAMP30AAMP
AMSAM S30ABatteriesensor
Module 1MODULE110AElektrisch verstellbarer Außenspiegel Fahrerseite, elektrisch verstellbarer Außenspiegel
Beifahrerseite
Door Lock20ATürver-/Türentriegelungsrelais, ICM-Relaiskasten (Riegelschlossrelais)
Sicherungskasten im Fahrzeuginnenraum

7-57
7
Wartung

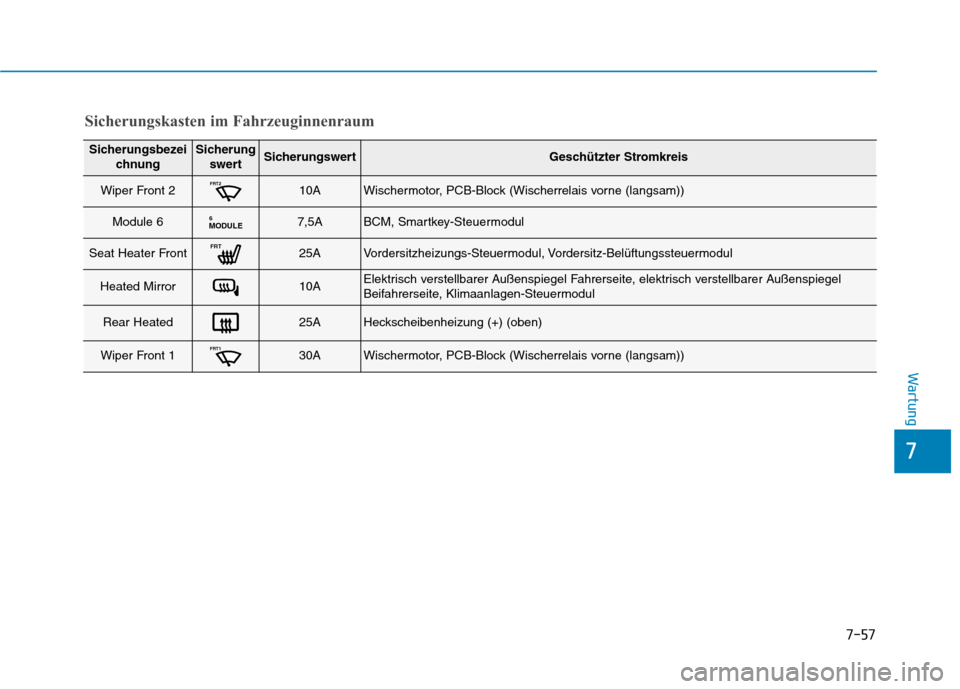

SicherungsbezeichnungSicherungswertSicherungswertGeschützter Stromkreis
Wiper Front 2FRT210AWischermotor, PCB-Block (Wischerrelais vorne (langsam))
Module 6MODULE67,5ABCM, Smartkey-Steuermodul
Seat Heater FrontFRT25AVordersitzheizungs-Steuermodul, Vordersitz-Belüftungssteuermodul
Heated Mirror10AElektrisch verstellbarer Außenspiegel Fahrerseite, elektrisch verstellbarer Außenspiegel
Beifahrerseite, Klimaanlagen-Steuermodul
Rear Heated25AHeckscheibenheizung (+) (oben)
Wiper Front 1FRT130AWischermotor, PCB-Block (Wischerrelais vorne (langsam))
Sicherungskasten im Fahrzeuginnenraum

7-58
Wartung

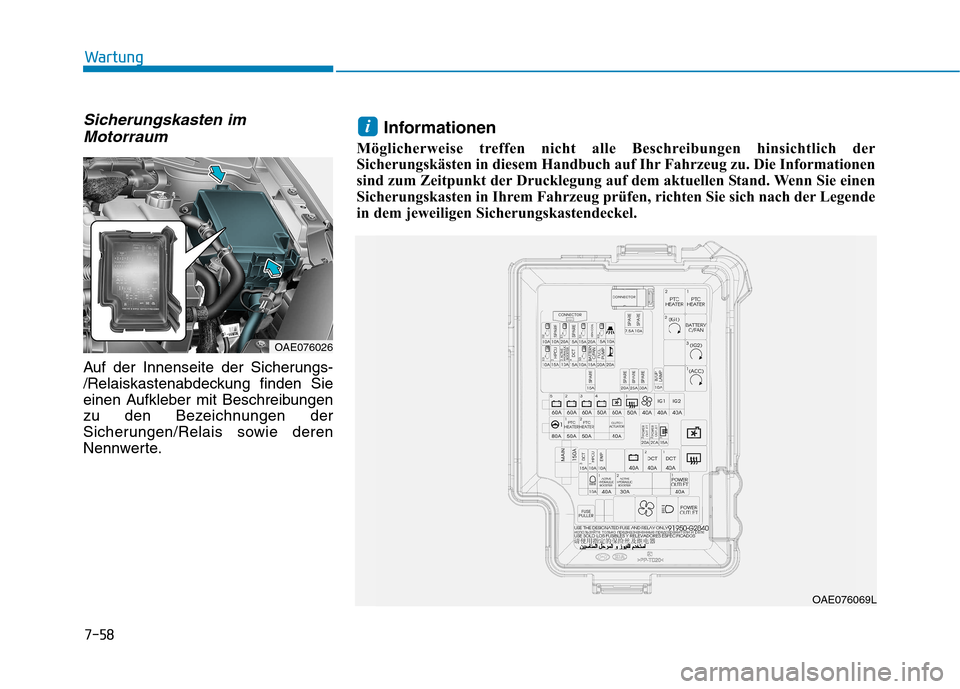

Sicherungskasten imMotorraum
Auf der Innenseite der Sicherungs-
/Relaiskastenabdeckung finden Sie
einen Aufkleber mit Beschreibungen
zu den Bezeichnungen der
Sicherungen/Relais sowie deren
Nennwerte.
OAE076069L
OAE076026 Informationen
Möglicherweise treffen nicht alle Beschreibungen hinsichtlich der
Sicherungskästen in diesem Handbuch auf Ihr Fahrzeug zu. Die Informationen
sind zum Zeitpunkt der Drucklegung auf dem aktuellen Stand. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Lege nde
in dem jeweiligen Sicherungskastendeckel.
i

7-59
7
Wartung

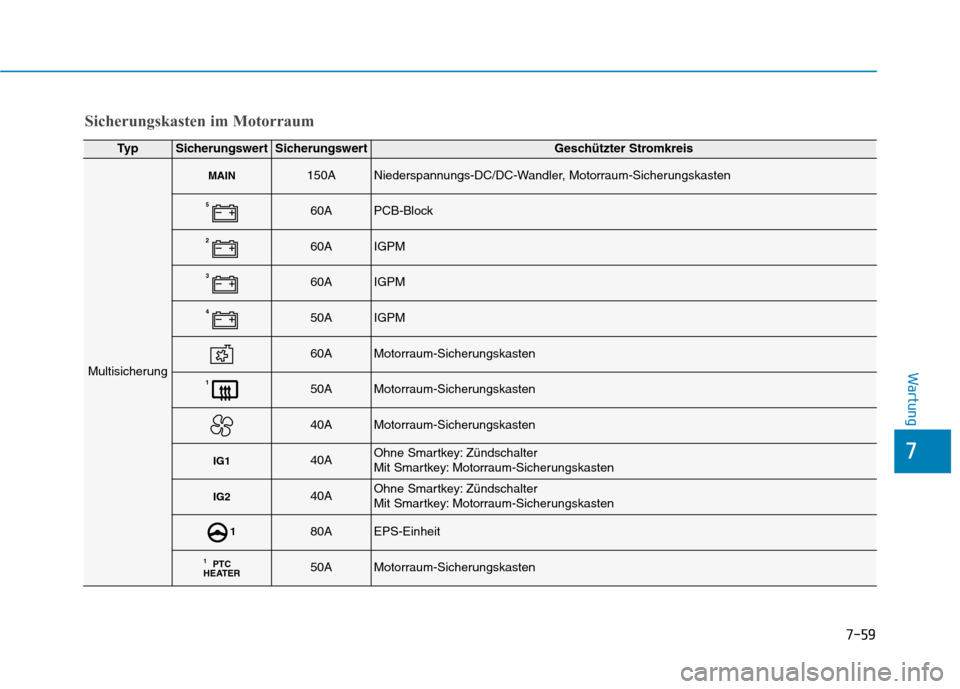

Sicherungskasten im Motorraum
Ty pSicherungswertSicherungswertGeschützter Stromkreis
Multisicherung
MAIN150ANiederspannungs-DC/DC-Wandler, Motorraum-Sicherungskasten
560APCB-Block
260AIGPM
360AIGPM
450AIGPM
60AMotorraum-Sicherungskasten
150AMotorraum-Sicherungskasten
40AMotorraum-Sicherungskasten
IG140AOhne Smartkey: Zündschalter
Mit Smartkey: Motorraum-Sicherungskasten
IG240AOhne Smartkey: Zündschalter
Mit Smartkey: Motorraum-Sicherungskasten
180AEPS-Einheit
PTC
HEATER 150AMotorraum-Sicherungskasten
