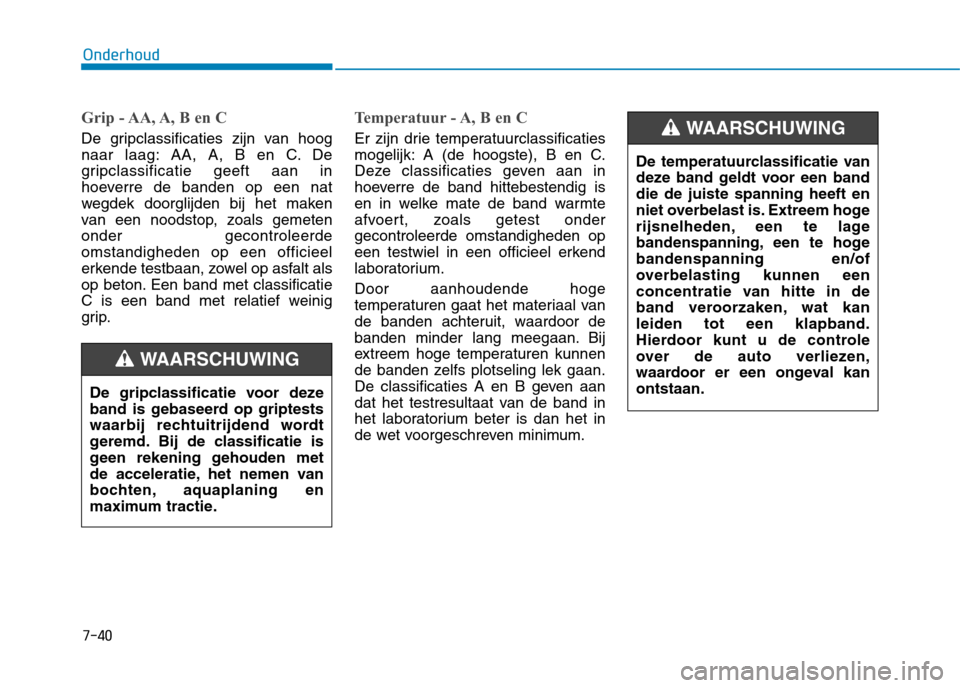

Grip - AA, A, B en C
De gripclassificaties zijn van hoog
naar laag: AA, A, B en C. De
gripclassificatie geeft aan in
hoeverre de banden op een nat
wegdek doorglijden bij het maken
van een noodstop, zoals gemetenonder gecontroleerdeomstandigheden op een officieel
erkende testbaan, zowel op asfalt als
op beton. Een band met classificatie
C is een band met relatief weinig
grip.
Temperatuur - A, B en C
Er zijn drie temperatuurclassificaties
mogelijk: A (de hoogste), B en C.
Deze classificaties geven aan in
hoeverre de band hittebestendig is
en in welke mate de band warmte
afvoert, zoals getest ondergecontroleerde omstandigheden op
een testwiel in een officieel erkend
laboratorium. Door aanhoudende hoge
temperaturen gaat het materiaal van
de banden achteruit, waardoor de
banden minder lang meegaan. Bij
extreem hoge temperaturen kunnen
de banden zelfs plotseling lek gaan.
De classificaties A en B geven aan
dat het testresultaat van de band in
het laboratorium beter is dan het in
de wet voorgeschreven minimum.
De gripclassificatie voor deze
band is gebaseerd op griptests
waarbij rechtuitrijdend wordt
geremd. Bij de classificatie is
geen rekening gehouden met
de acceleratie, het nemen van
bochten, aquaplaning en
maximum tractie.
WAARSCHUWING
De temperatuurclassificatie van
deze band geldt voor een banddie de juiste spanning heeft en
niet overbelast is. Extreem hoge
rijsnelheden, een te lage
bandenspanning, een te hogebandenspanning en/of
overbelasting kunnen een
concentratie van hitte in de
band veroorzaken, wat kanleiden tot een klapband.
Hierdoor kunt u de controle
over de auto verliezen,
waardoor er een ongeval kanontstaan.
WAARSCHUWING

7-41
7
Onderhoud

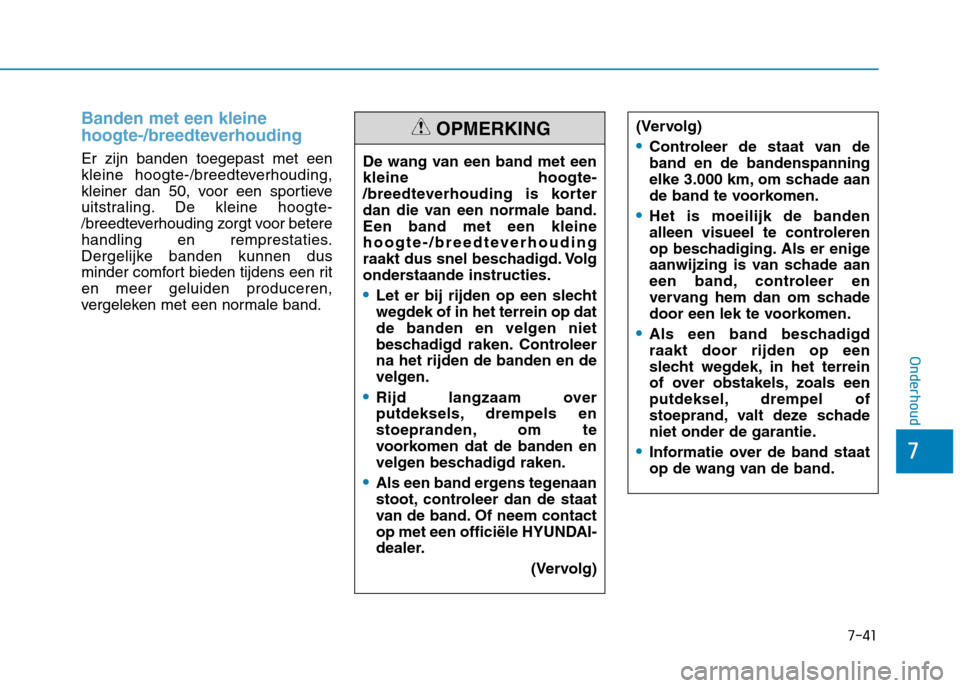

Banden met een kleine
hoogte-/breedteverhouding
Er zijn banden toegepast met een
kleine hoogte-/breedteverhouding,
kleiner dan 50, voor een sportieve
uitstraling. De kleine hoogte-
/breedteverhouding zorgt voor betere
handling en remprestaties.
Dergelijke banden kunnen dus
minder comfort bieden tijdens een riten meer geluiden produceren,
vergeleken met een normale band.De wang van een band met eenkleine hoogte-
/breedteverhouding is korter
dan die van een normale band.Een band met een kleine
hoogte-/breedteverhouding
raakt dus snel beschadigd. Volg
onderstaande instructies.
Let er bij rijden op een slecht wegdek of in het terrein op dat
de banden en velgen niet
beschadigd raken. Controleerna het rijden de banden en de
velgen.
Rijd langzaam over
putdeksels, drempels en
stoepranden, om te
voorkomen dat de banden en
velgen beschadigd raken.
Als een band ergens tegenaan
stoot, controleer dan de staat
van de band. Of neem contact
op met een officiële HYUNDAI-
dealer.
(Vervolg)
OPMERKING(Vervolg)
Controleer de staat van de band en de bandenspanning
elke 3.000 km, om schade aan
de band te voorkomen.
Het is moeilijk de banden
alleen visueel te controleren
op beschadiging. Als er enige
aanwijzing is van schade aan
een band, controleer en
vervang hem dan om schade
door een lek te voorkomen.
Als een band beschadigd raakt door rijden op een
slecht wegdek, in het terrein
of over obstakels, zoals een
putdeksel, drempel of
stoeprand, valt deze schade
niet onder de garantie.
Informatie over de band staat
op de wang van de band.

7-42
OnderhoudZ

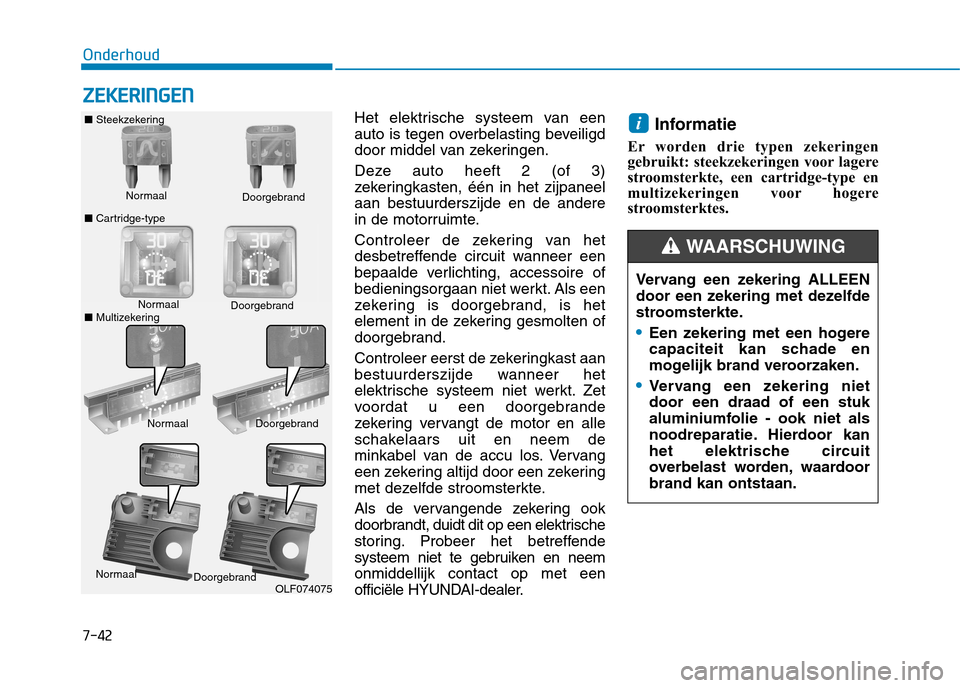

Z EEKK EERR IINN GGEENN
Het elektrische systeem van een
auto is tegen overbelasting beveiligd
door middel van zekeringen.
Deze auto heeft 2 (of 3)
zekeringkasten, één in het zijpaneelaan bestuurderszijde en de andere
in de motorruimte.
Controleer de zekering van het
desbetreffende circuit wanneer een
bepaalde verlichting, accessoire of
bedieningsorgaan niet werkt. Als een
zekering is doorgebrand, is het
element in de zekering gesmolten of
doorgebrand.
Controleer eerst de zekeringkast aan
bestuurderszijde wanneer het
elektrische systeem niet werkt. Zet
voordat u een doorgebrande
zekering vervangt de motor en alle
schakelaars uit en neem de
minkabel van de accu los. Vervang
een zekering altijd door een zekering
met dezelfde stroomsterkte.
Als de vervangende zekering ook
doorbrandt, duidt dit op een elektrische
storing. Probeer het betreffende
systeem niet te gebruiken en neemonmiddellijk contact op met een
officiële HYUNDAI-dealer. Informatie
Er worden drie typen zekeringen
gebruikt: steekzekeringen voor lagere
stroomsterkte, een cartridge-type en
multizekeringen voor hogere
stroomsterktes.i
Normaal
■
Steekzekering
■ Cartridge-type Doorgebrand
Normaal Doorgebrand
Normaal Doorgebrand
OLF074075 Vervang een zekering ALLEEN
door een zekering met dezelfde
stroomsterkte.
Een zekering met een hogere
capaciteit kan schade en
mogelijk brand veroorzaken.
Vervang een zekering niet door een draad of een stuk
aluminiumfolie - ook niet als
noodreparatie. Hierdoor kan
het elektrische circuit
overbelast worden, waardoorbrand kan ontstaan.
WAARSCHUWING
Normaal
Doorgebrand
■ Multizekering

7-43
7
Onderhoud

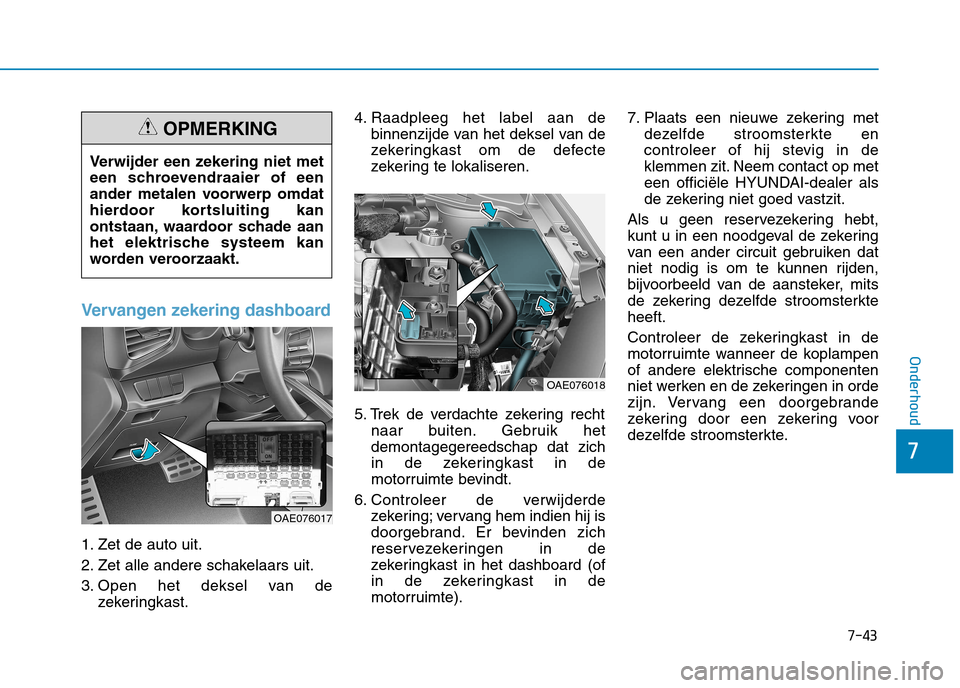

Vervangen zekering dashboard
1. Zet de auto uit.
2. Zet alle andere schakelaars uit.
3. Open het deksel van dezekeringkast. 4. Raadpleeg het label aan de
binnenzijde van het deksel van de
zekeringkast om de defecte
zekering te lokaliseren.
5. Trek de verdachte zekering recht naar buiten. Gebruik hetdemontagegereedschap dat zich
in de zekeringkast in de
motorruimte bevindt.
6. Controleer de verwijderde zekering; vervang hem indien hij is
doorgebrand. Er bevinden zich
reservezekeringen in de
zekeringkast in het dashboard (of
in de zekeringkast in de
motorruimte). 7. Plaats een nieuwe zekering met
dezelfde stroomsterkte en
controleer of hij stevig in de
klemmen zit. Neem contact op met
een officiële HYUNDAI-dealer als
de zekering niet goed vastzit.
Als u geen reservezekering hebt,
kunt u in een noodgeval de zekering
van een ander circuit gebruiken dat
niet nodig is om te kunnen rijden,
bijvoorbeeld van de aansteker, mits
de zekering dezelfde stroomsterkteheeft.
Controleer de zekeringkast in de
motorruimte wanneer de koplampen
of andere elektrische componenten
niet werken en de zekeringen in orde
zijn. Vervang een doorgebrande
zekering door een zekering voor
dezelfde stroomsterkte.
OAE076017
OAE076018
Verwijder een zekering niet met
een schroevendraaier of een
ander metalen voorwerp omdat
hierdoor kortsluiting kan
ontstaan, waardoor schade aan
het elektrische systeem kan
worden veroorzaakt.
OPMERKING

7-44
Onderhoud
Zekeringschakelaar
Zet de zekeringschakelaar altijd in stand ON.
Als u de schakelaar in stand OFF
zet, moeten sommige onderdelen,
zoals het audiosysteem en de
digitale klok, worden gereset en
werkt de Smart Key mogelijk nietgoed.Informatie
Als de zekeringschakelaar in stand
OFF staat, verschijnt de melding
"Turn on FUSE SWITCH" (zet
zekeringschakelaar in stand ON).
Zet de zekeringschakelaar tijdens het rijden altijd in stand ON.
Beweeg de zekeringschakelaar niet herhaaldelijk. De
zekeringschakelaar kan
hierdoor beschadigd raken.
Vervangen zekering motorruimte
1. Zet de auto uit.
2. Zet alle andere schakelaars uit.
3. Verwijder het deksel van de zekeringkast door de lip in te
drukken en het deksel omhoog te
trekken.
AANWIJZING
i
OAE076023
OAE076024
■Steekzekering
■Cartridge-type zekeringOAE076019OLFH044149L

7-45
7
Onderhoud
4. Controleer de verwijderdezekering; vervang hem indien hij is
doorgebrand. Gebruik de
zekeringtrekker in de zekeringkast
in de motorruimte om de zekering
te verwijderen of te plaatsen.
5. Plaats een nieuwe zekering met dezelfde stroomsterkte en
controleer of hij stevig in de
klemmen zit. Neem contact op met
een officiële HYUNDAI-dealer als
de zekering niet goed vastzit.
Plaats het deksel op de juiste
manier nadat de zekeringkast in
de motorruimte gecontroleerd is.
Als het deksel goed vergrendelt
kunt u een klikkend geluid horen.Als het deksel niet goed
vergrendeld is, kan een
elektrische storing ontstaan door

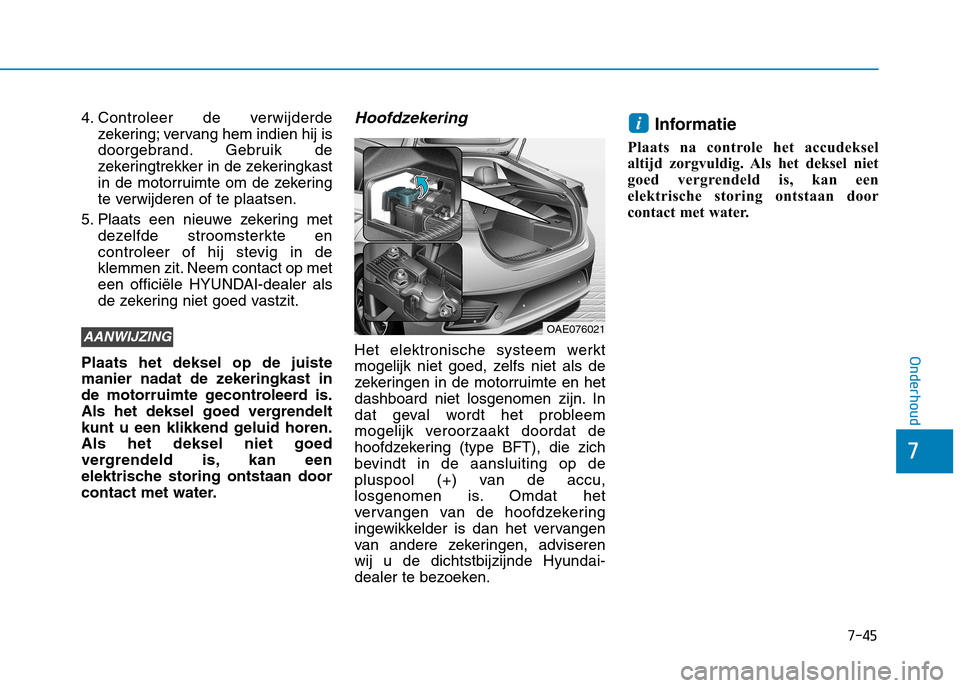

contact met water.Hoofdzekering
Het elektronische systeem werkt
mogelijk niet goed, zelfs niet als de
zekeringen in de motorruimte en het
dashboard niet losgenomen zijn. In
dat geval wordt het probleem
mogelijk veroorzaakt doordat de
hoofdzekering (type BFT), die zich
bevindt in de aansluiting op de
pluspool (+) van de accu,
losgenomen is. Omdat het
vervangen van de hoofdzekering
ingewikkelder is dan het vervangen
van andere zekeringen, adviserenwij u de dichtstbijzijnde Hyundai-
dealer te bezoeken. Informatie
Plaats na controle het accudeksel
altijd zorgvuldig. Als het deksel niet
goed vergrendeld is, kan een
elektrische storing ontstaan door
contact met water.
i
AANWIJZINGOAE076021

7-46
Onderhoud

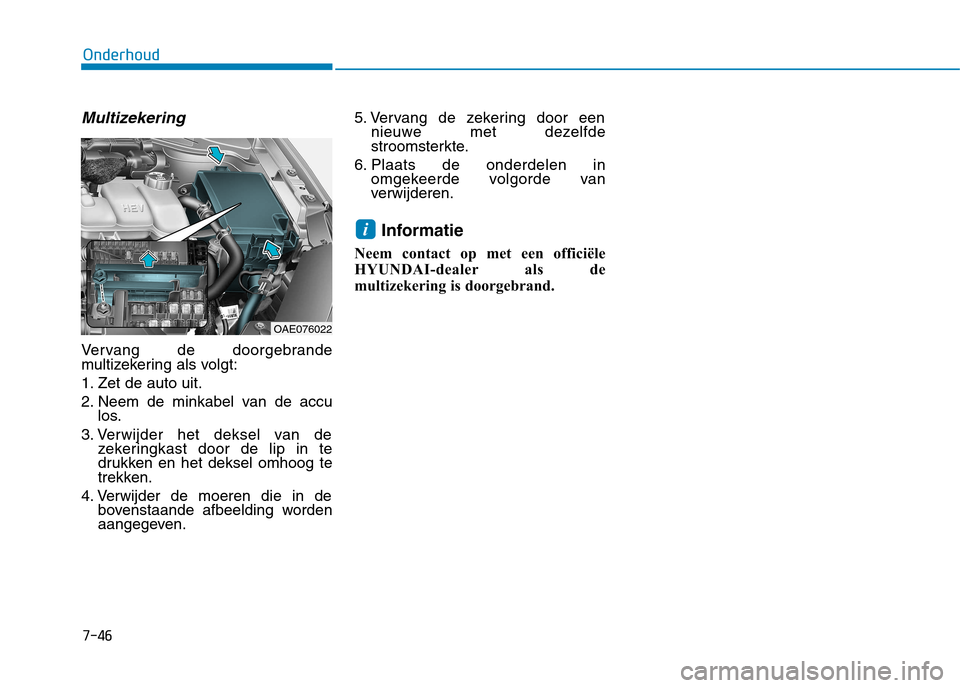

Multizekering
Vervang de doorgebrande
multizekering als volgt:
1. Zet de auto uit.
2. Neem de minkabel van de acculos.
3. Verwijder het deksel van de zekeringkast door de lip in te
drukken en het deksel omhoog te
trekken.
4. Verwijder de moeren die in de bovenstaande afbeelding worden
aangegeven. 5. Vervang de zekering door een
nieuwe met dezelfde
stroomsterkte.
6. Plaats de onderdelen in omgekeerde volgorde van
verwijderen.
Informatie
Neem contact op met een officiële
HYUNDAI-dealer als de
multizekering is doorgebrand.
i
OAE076022

7-47
7
Onderhoud

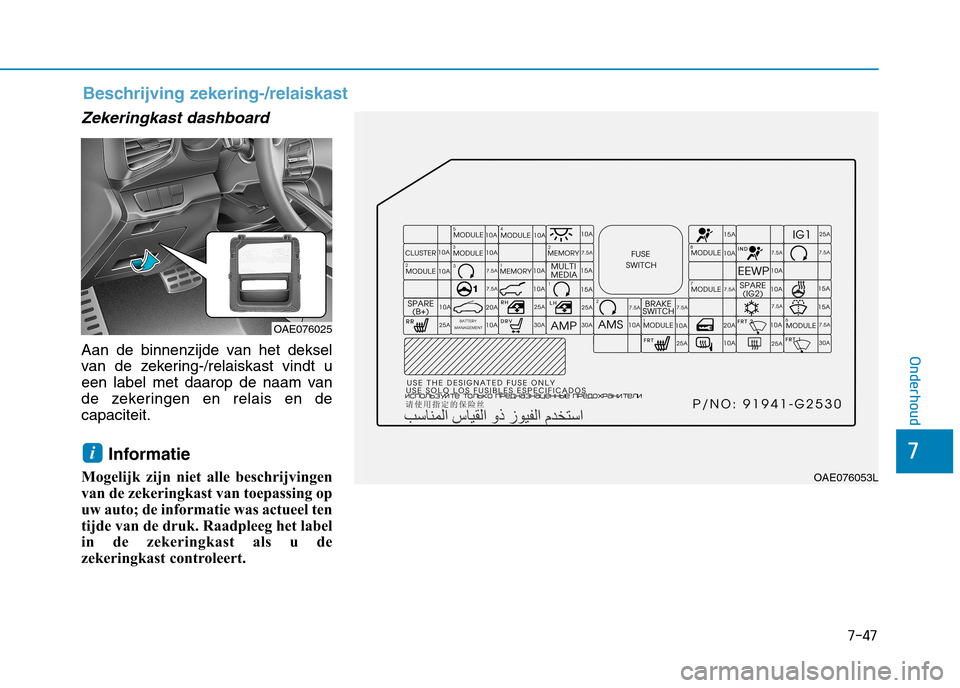

Beschrijving zekering-/relaiskast
Zekeringkast dashboard
Aan de binnenzijde van het deksel
van de zekering-/relaiskast vindt u
een label met daarop de naam van
de zekeringen en relais en decapaciteit.Informatie
Mogelijk zijn niet alle beschrijvingen
van de zekeringkast van toepassing op
uw auto; de informatie was actueel ten
tijde van de druk. Raadpleeg het label
in de zekeringkast als u de
zekeringkast controleert.
i
OAE076053L
OAE076025

7-48
Onderhoud
Zekeringkast dashboard
Naam zekeringSymboolStroomsterkte zekeringBeschermd circuit
Module 5MODULE510A
Elektrochromatische binnenspiegel, hoofdunit audio-, video- en navigatiesysteem,
IMS-module bestuurder, controlelampje selectiehendel automatische transmissie,
module klimaatregeling, module stoelverwarming achter, consoleschakelaar
links/rechts, servo koplamphoogteregeling links/rechts, VESS-unit,
module stoelventilatiesysteem voor, module stoelverwarming voor
Module 4MODULE410ALane Departure Warning-unit, stuurkussenschakelaar, AEB-unit, Blind Spot Detection Radar links/rechts
Interieurverlichting10AVerlichting make-upspiegel links/rechts, interieurverlichting, verlichting dakconsole,
verlichting contactslot en waarschuwingsschakelaar portier, bagageruimteverlichting
Airbag15AAirbagmodule
Ontsteking 1IG125APCB-blok
InstrumentenpaneelCLUSTER10AInstrumentenpaneel
Module 3MODULE310ABCM, selectiehendel DCT, remlichtschakelaar, module bestuurdersportier,
module passagiersportier
Memory 2MEMORY
27,5AActive Air Flap links/rechts
Module 8MODULE 810AActive Air Flap links/rechts, elektrische waterpomp (HEV), VPD-sensor,
BMS-module, verbindingsblok motorruimte
Controlelampje
airbagIND7,5AModule klimaatregeling, instrumentenpaneel
Start7,5ARelais alarmsysteem, transmissiestandschakelaar

7-49
7
Onderhoud
Zekeringkast dashboard
Naam zekeringSymboolStroomsterkte zekeringBeschermd circuit
Module 2MODULE210AVerbindingsblok motorruimte, draadloze-laderunit, BCM, USB-laadstekker,
Smart Key-module, audiosysteem, hoofdunit audio-, video- en navigatiesysteem,
schakelaar elektrisch verstelbare buitenspiegels, AMP
Startknop 337,5AStartblokkeringsmodule, Smart Key-module
Memory 1MEMORY
110A
Draadloze-laderunit, instrumentenpaneel, IMS-module bestuurder, regensensor,
BCM, module klimaatregeling, automatische verlichting en lichtsensor, module
bestuurdersportier, module passagiersportier, relaiskast interieur
(relais buitenspiegel inklappen/uitklappen)
Multi MediaMULTI
MEDIA10AAudiosysteem, hoofdunit audio-, video- en navigatiesysteem
Elektrische
waterpompEWP10AElektrische waterpomp (HEV)
Elektrische
stuurbekrachtiging117,5AEPS-unit
Achterklep10AAchterkleprelais, schakelaar tankdopklep, servo tankdopklep
Startknop 1115ASmart Key-module
Module 7MODULE 77,5AModule stoelverwarming voor, module stoelventilatiesysteem voor,
module stoelverwarming achter
Stuurwielverwarming15ABCM
Schuifdak20ASchuifdakmotor
