Hyundai Ioniq Hybrid 2017 Handleiding (in Dutch)

7-80
Onderhoud
Interieurbekleding reinigen
Kunststof
Verwijder stof en los vuil van de kunststof bekleding met een
plumeau of een stofzuiger. Reinig de
kunststof oppervlakken met een
vinylreiniger.
Stoffen
Verwijder stof en los vuil van de
stoffen bekleding met een plumeau
of een stofzuiger. Reinig met een
zachte zeepoplossing die geschikt is
voor bekleding of vloerbedekking.
Verwijder nieuwe vlekkenonmiddellijk met een
vlekkenverwijderaar. Wanneer
nieuwe vlekken niet direct verwijderd
worden, kunnen er permanente
vlekken of verkleuringen in de
bekleding achterblijven. Daarnaast
kunnen de brandwerende
eigenschappen verminderen
wanneer de bekleding niet op de
juiste wijze wordt onderhouden.
Veiligheidsgordels reinigen
Reinig de gordels met een zachte
zeepoplossing die speciaal geschikt
is voor het reinigen van bekleding en
tapijt. Volg de aanwijzingen op het
etiket van het reinigingsmiddel. Bleek
of verf de gordels nooit omdat dit een
negatieve invloed op de sterkte van
de gordel kan hebben.
Binnenzijde ruiten reinigen
Als de ruiten aan de binnenzijde snel
beslagen raken (vette aanslag),
moeten ze gereinigd worden met
een speciale glasreiniger. Volg de
aanwijzingen op het etiket van de
glasreiniger.
Het gebruik van andere dan de
voorgeschreven
reinigingsmiddelen en
procedures kan het uiterlijk vande stof aantasten en de
brandwerende eigenschappenverminderen.
OPMERKING
Ga niet met scherpe
voorwerpen over de binnenzijde
van de achterruit. Hierdoor
kunnen de draden van de
achterruitverwarming
beschadigd raken.
OPMERKING
(Vervolg)
Gebruik voor het reinigen van
lederen onderdelen
(stuurwiel, stoelbekledingenz.) een mild
reinigingsmiddel of
oplossingen met een lage
concentratie alcohol. Door het
gebruik van oplossingen met
een hoge concentratie alcohol
of zure/basische
reinigingsmiddelen kan de
kleur van de lederen
onderdelen verbleken of het
oppervlak ervan loskomen.

7-81
7
Onderhoud

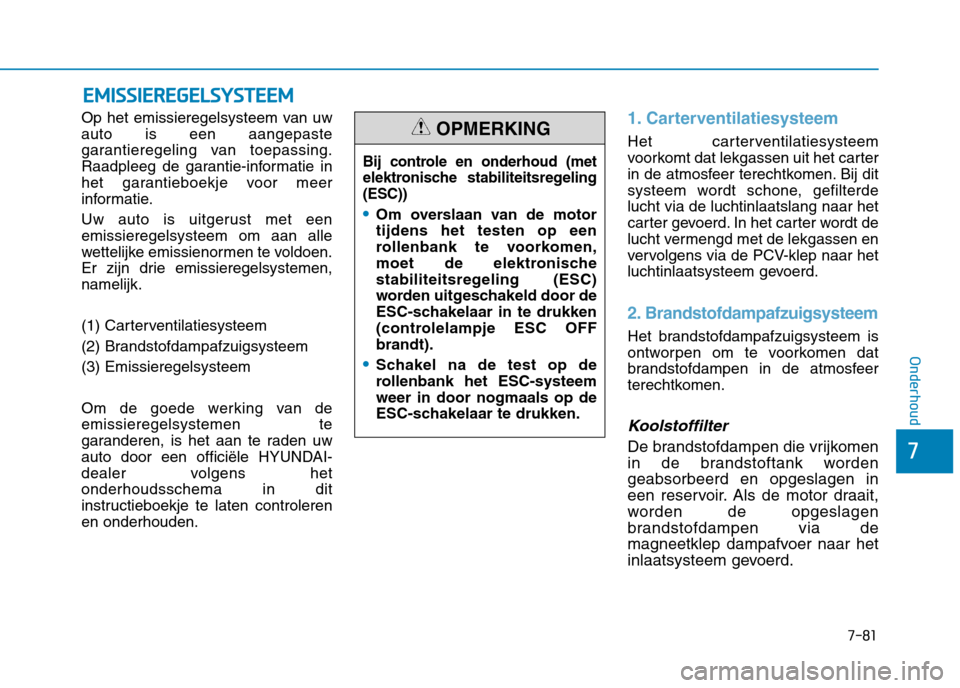

EEMM IISS SSIIEE RR EEGG EELLSS YY SSTT EEEEMM
Op het emissieregelsysteem van uw auto is een aangepaste
garantieregeling van toepassing.
Raadpleeg de garantie-informatie in
het garantieboekje voor meer
informatie.
Uw auto is uitgerust met een emissieregelsysteem om aan alle
wettelijke emissienormen te voldoen.
Er zijn drie emissieregelsystemen,namelijk.
(1) Carterventilatiesysteem
(2) Brandstofdampafzuigsysteem(3) Emissieregelsysteem
Om de goede werking van de emissieregelsystemen te
garanderen, is het aan te raden uw
auto door een officiële HYUNDAI-
dealer volgens hetonderhoudsschema in dit
instructieboekje te laten controlerenen onderhouden.1. Carterventilatiesysteem
Het carterventilatiesysteem
voorkomt dat lekgassen uit het carter
in de atmosfeer terechtkomen. Bij dit
systeem wordt schone, gefilterdelucht via de luchtinlaatslang naar het
carter gevoerd. In het carter wordt de
lucht vermengd met de lekgassen en
vervolgens via de PCV-klep naar het
luchtinlaatsysteem gevoerd.
2. Brandstofdampafzuigsysteem
Het brandstofdampafzuigsysteem is
ontworpen om te voorkomen dat
brandstofdampen in de atmosfeer
terechtkomen.
Koolstoffilter
De brandstofdampen die vrijkomen
in de brandstoftank wordengeabsorbeerd en opgeslagen in
een reservoir. Als de motor draait,
worden de opgeslagen
brandstofdampen via de
magneetklep dampafvoer naar het
inlaatsysteem gevoerd.
Bij controle en onderhoud (met
elektronische stabiliteitsregeling(ESC))
Om overslaan van de motor tijdens het testen op een
rollenbank te voorkomen,
moet de elektronische
stabiliteitsregeling (ESC)
worden uitgeschakeld door de
ESC-schakelaar in te drukken
(controlelampje ESC OFFbrandt).
Schakel na de test op de
rollenbank het ESC-systeemweer in door nogmaals op de
ESC-schakelaar te drukken.
OPMERKING

7-82
Onderhoud

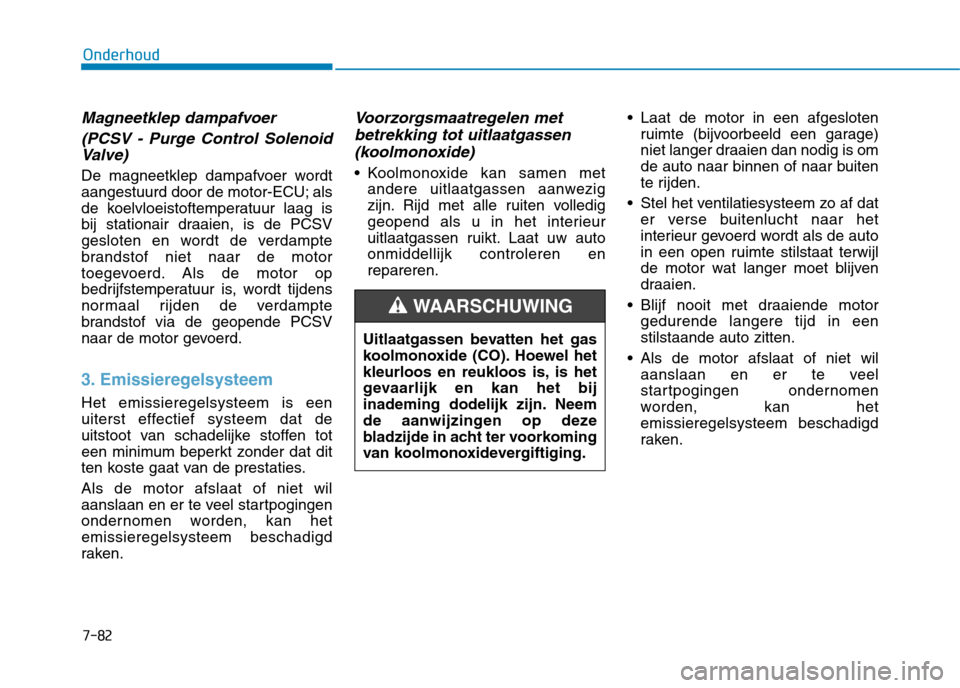

Magneetklep dampafvoer(PCSV - Purge Control SolenoidValve)
De magneetklep dampafvoer wordt
aangestuurd door de motor-ECU; als
de koelvloeistoftemperatuur laag is
bij stationair draaien, is de PCSV
gesloten en wordt de verdampte
brandstof niet naar de motor
toegevoerd. Als de motor op
bedrijfstemperatuur is, wordt tijdens
normaal rijden de verdampte
brandstof via de geopende PCSV
naar de motor gevoerd.
3. Emissieregelsysteem
Het emissieregelsysteem is een
uiterst effectief systeem dat de
uitstoot van schadelijke stoffen tot
een minimum beperkt zonder dat dit
ten koste gaat van de prestaties. Als de motor afslaat of niet wil
aanslaan en er te veel startpogingen
ondernomen worden, kan hetemissieregelsysteem beschadigd
raken.
Voorzorgsmaatregelen met
betrekking tot uitlaatgassen
(koolmonoxide)
Koolmonoxide kan samen met andere uitlaatgassen aanwezig
zijn. Rijd met alle ruiten volledig
geopend als u in het interieur
uitlaatgassen ruikt. Laat uw autoonmiddellijk controleren enrepareren. Laat de motor in een afgesloten
ruimte (bijvoorbeeld een garage)
niet langer draaien dan nodig is om
de auto naar binnen of naar buiten
te rijden.
Stel het ventilatiesysteem zo af dat er verse buitenlucht naar het
interieur gevoerd wordt als de auto
in een open ruimte stilstaat terwijl
de motor wat langer moet blijven
draaien.
Blijf nooit met draaiende motor gedurende langere tijd in eenstilstaande auto zitten.
Als de motor afslaat of niet wil aanslaan en er te veel
startpogingen ondernomen
worden, kan hetemissieregelsysteem beschadigd
raken.
Uitlaatgassen bevatten het gas
koolmonoxide (CO). Hoewel het
kleurloos en reukloos is, is het
gevaarlijk en kan het bij
inademing dodelijk zijn. Neem
de aanwijzingen op deze
bladzijde in acht ter voorkoming
van koolmonoxidevergiftiging.
WAARSCHUWING

7-83
7
Onderhoud

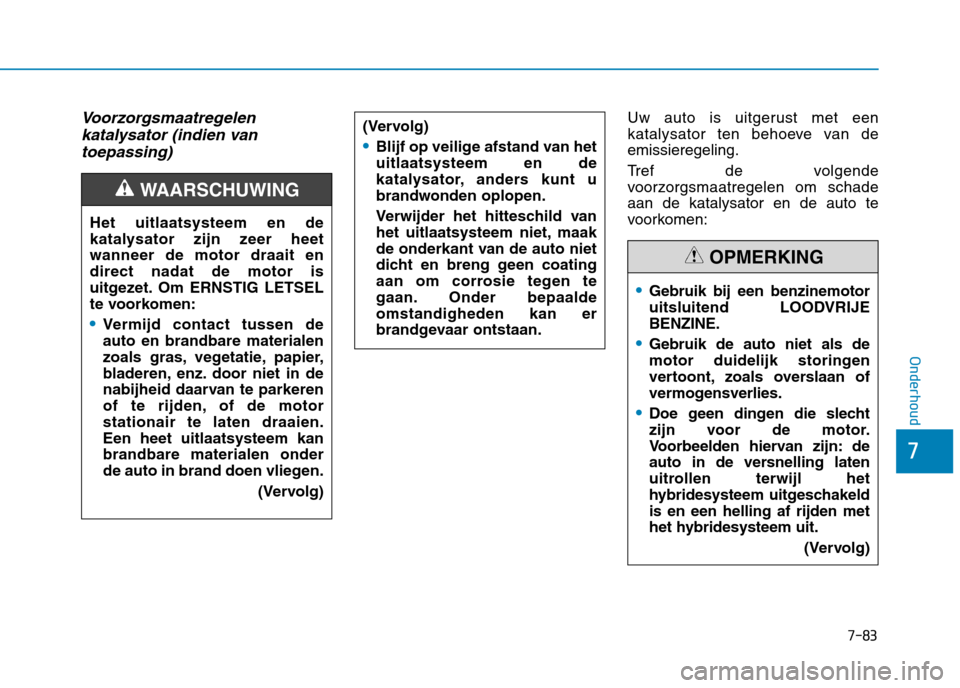

Voorzorgsmaatregelenkatalysator (indien van
toepassing)Uw auto is uitgerust met een
katalysator ten behoeve van deemissieregeling.
Tref de volgende
voorzorgsmaatregelen om schadeaan de katalysator en de auto te
voorkomen:
Het uitlaatsysteem en de
katalysator zijn zeer heetwanneer de motor draait endirect nadat de motor is
uitgezet. Om ERNSTIG LETSEL
te voorkomen:
Vermijd contact tussen de auto en brandbare materialen
zoals gras, vegetatie, papier,
bladeren, enz. door niet in de
nabijheid daarvan te parkeren
of te rijden, of de motorstationair te laten draaien.Een heet uitlaatsysteem kanbrandbare materialen onder
de auto in brand doen vliegen.
(Vervolg)
WAARSCHUWING
(Vervolg)
Blijf op veilige afstand van het uitlaatsysteem en de
katalysator, anders kunt u
brandwonden oplopen.
Verwijder het hitteschild van
het uitlaatsysteem niet, maak
de onderkant van de auto niet
dicht en breng geen coating
aan om corrosie tegen te
gaan. Onder bepaaldeomstandigheden kan er
brandgevaar ontstaan.
Gebruik bij een benzinemotor
uitsluitend LOODVRIJEBENZINE.
Gebruik de auto niet als de
motor duidelijk storingen
vertoont, zoals overslaan of
vermogensverlies.
Doe geen dingen die slecht
zijn voor de motor.
Voorbeelden hiervan zijn: de
auto in de versnelling laten
uitrollen terwijl het
hybridesysteem uitgeschakeldis en een helling af rijden met
het hybridesysteem uit.
(Vervolg)
OPMERKING

Onderhoud

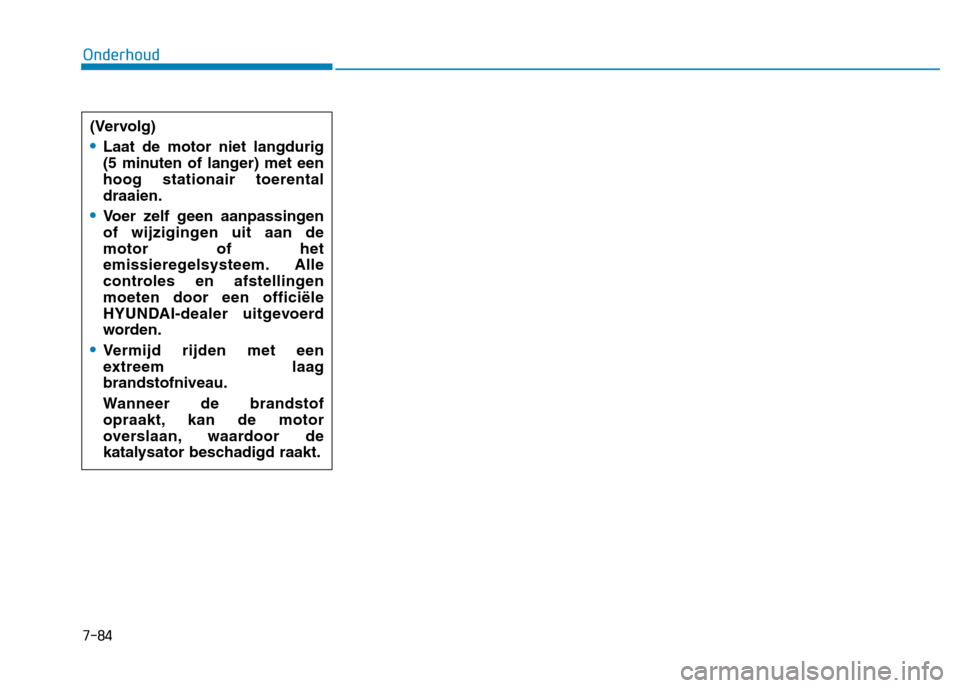

7-84(Vervolg)
Laat de motor niet langdurig
(5 minuten of langer) met eenhoog stationair toerentaldraaien.
Voer zelf geen aanpassingen
of wijzigingen uit aan demotor of het
emissieregelsysteem. Alle
controles en afstellingenmoeten door een officiële
HYUNDAI-dealer uitgevoerd
worden.
Vermijd rijden met een
extreem laagbrandstofniveau.
Wanneer de brandstof
opraakt, kan de motor
overslaan, waardoor de
katalysator beschadigd raakt.

8

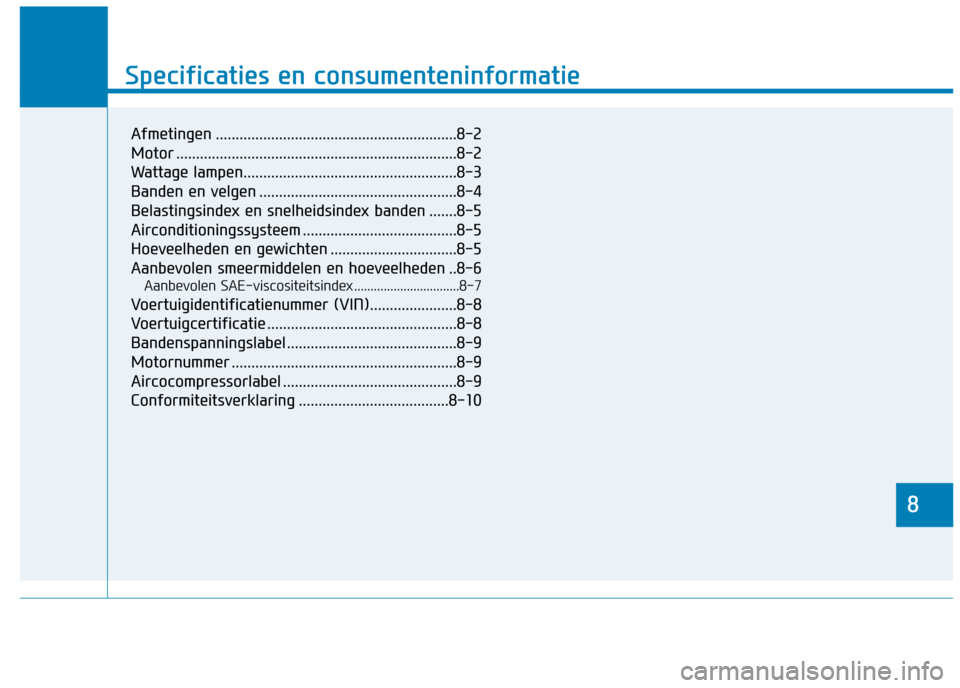

Specificaties en consumenteninformatie
8
Specificaties en consumenteninformatie
8
Afmetingen .............................................................8-2
Motor .......................................................................8-2
Wattage lampen......................................................8-3
Banden en velgen ..................................................8-4
Belastingsindex en snelheidsindex banden .......8-5
Airconditioningssysteem .......................................8-5
Hoeveelheden en gewichten ................................8-5
Aanbevolen smeermiddelen en hoeveelheden ..8-6Aanbevolen SAE-viscositeitsindex ................................8-7
Voertuigidentificatienummer (VIN)......................8-8
Voertuigcertificatie ................................................8-8
Bandenspanningslabel ...........................................8-9
Motornummer .........................................................8-9
Aircocompressorlabel ............................................8-9
Conformiteitsverklaring ......................................8-10

8-2
Specificaties en consumenteninformatieA

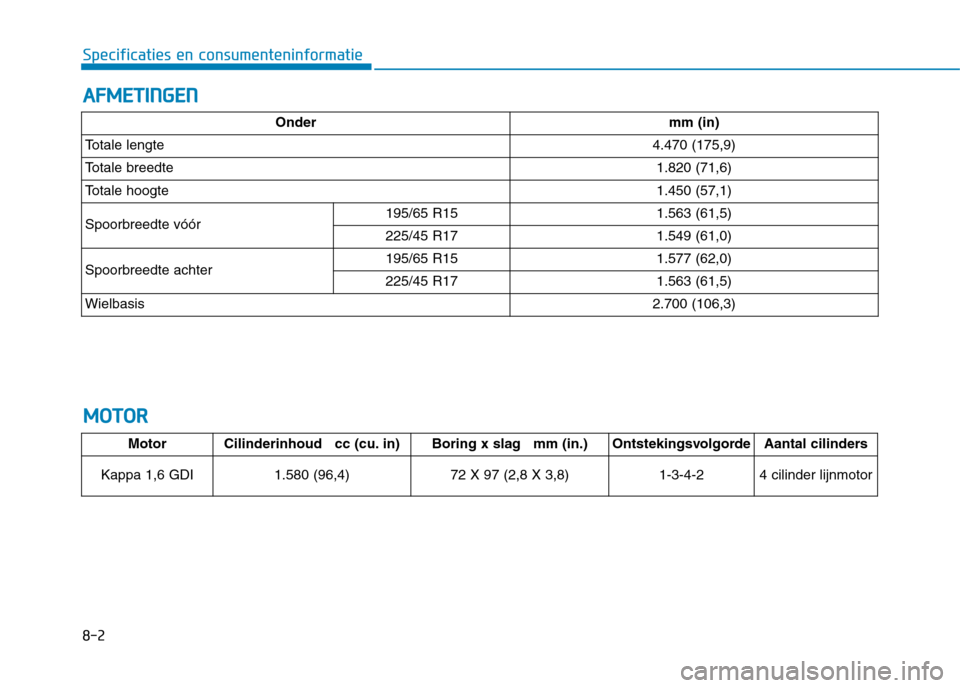

A FFMM EETT IINN GGEENN
M
M OOTTOO RR
MotorCilinderinhoud cc (cu. in) Boring x slag mm (in.)OntstekingsvolgordeAantal cilinders
Kappa 1,6 GDI
1.580 (96,4) 72 X 97 (2,8 X 3,8)1-3-4-24 cilinder lijnmotor
Ondermm (in)
Totale lengte4.470 (175,9)
Totale breedte1.820 (71,6)
Totale hoogte1.450 (57,1)
Spoorbreedte vóór195/65 R151.563 (61,5)
225/45 R171.549 (61,0)
Spoorbreedte achter195/65 R151.577 (62,0)
225/45 R171.563 (61,5)
Wielbasis2.700 (106,3)

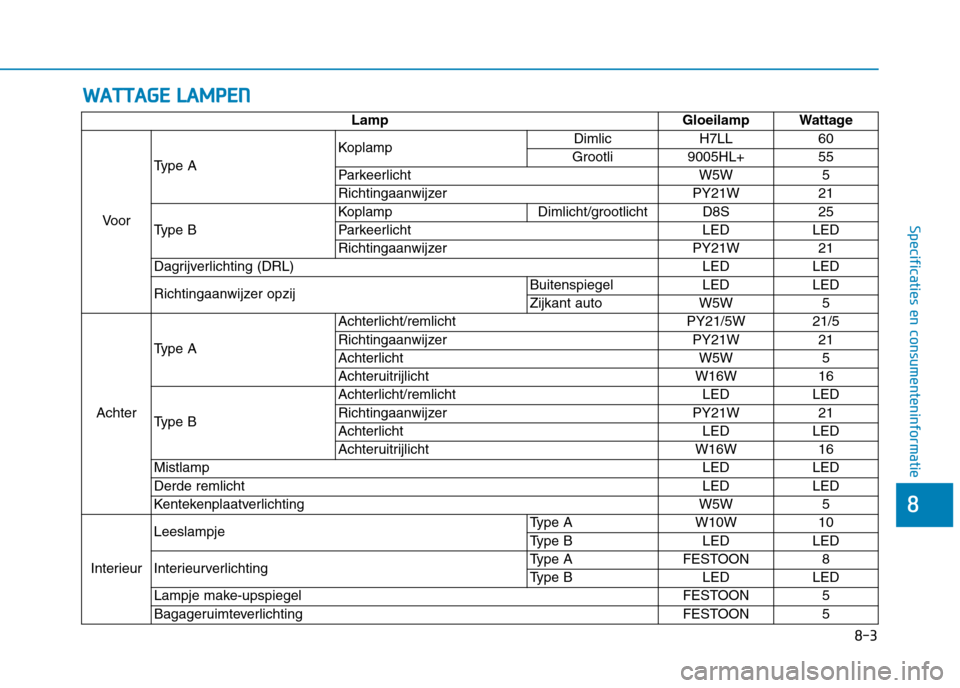

WWAATTTTAA GG EE LL AA MM PPEENN
8-3
8
Specificaties en consumenteninformatie
Lamp Gloeilamp Wattage
Voor Type A
Koplamp
Dimlic H7LL 60
Grootli 9005HL+ 55
Parkeerlicht W5W 5
Richtingaanwijzer PY21W 21
Type B Koplamp Dimlicht/grootlicht D8S 25
Parkeerlicht
LED LED
Richtingaanwijzer PY21W 21
Dagrijverlichting (DRL) LED LED
Richtingaanwijzer opzij Buitenspiegel LED LED
Zijkant auto W5W 5
Achter Type A
Achterlicht/remlicht
PY21/5W 21/5
Richtingaanwijzer PY21W 21
Achterlicht W5W 5
Achteruitrijlicht W16W 16
Type B Achterlicht/remlicht
LED LED
Richtingaanwijzer PY21W 21
Achterlicht LED LED
Achteruitrijlicht W16W 16
Mistlamp LED LED
Derde remlicht LED LED
Kentekenplaatverlichting W5W 5
Interieur Leeslampje
Type A W10W 10
Type B LED LED
Interieurverlichting Type A FESTOON 8
Type B LED LED
Lampje make-upspiegel FESTOON 5
Bagageruimteverlichting FESTOON 5

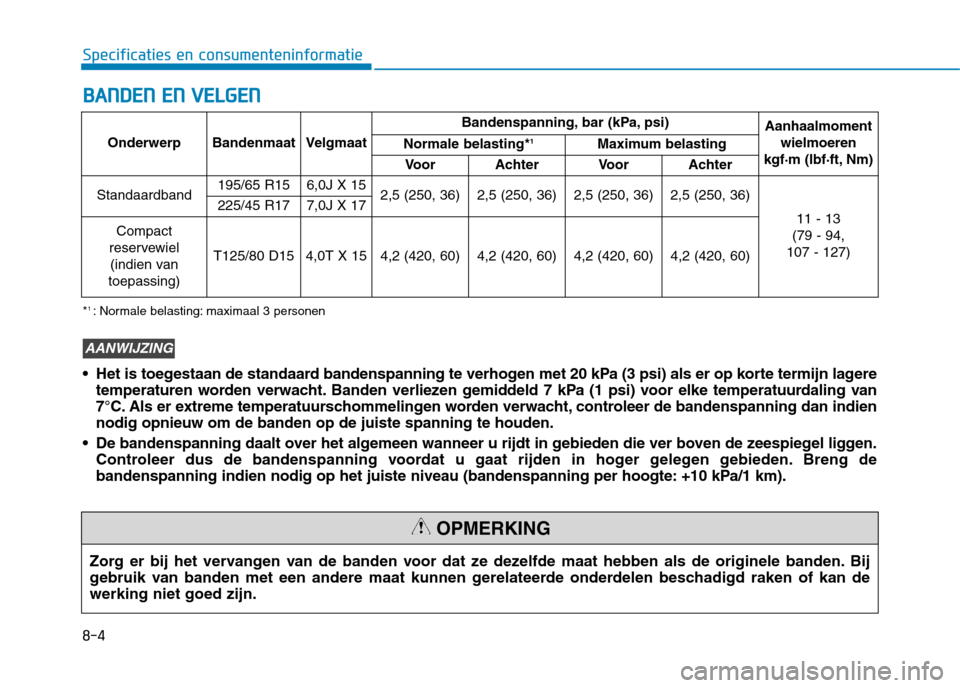

8-4
Specificaties en consumenteninformatieB
B AA NN DDEENN EE NN VV EELLGG EENN
Onderwerp Bandenmaat Velgmaat Bandenspanning, bar (kPa, psi)
Aanhaalmoment
wielmoeren
kgf·m (lbf·ft, Nm)
Normale belasting*
1
Maximum belasting
Voor Achter Voor Achter
Standaardband 195/65 R15 6,0J X 15
2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36)
11 - 13
(79 - 94,
107 - 127)
225/45 R17 7,0J X 17
Compact
reservewiel (indien van
toepassing)
T125/80 D154,0T X 154,2 (420, 60)4,2 (420, 60)4,2 (420, 60)4,2 (420, 60)
Zorg er bij het vervangen van de banden voor dat ze dezelfde maat hebben als de originele banden. Bij
gebruik van banden met een andere maat kunnen gerelateerde onderdelen beschadigd raken of kan dewerking niet goed zijn.
OPMERKING
* 1
: Normale belasting: maximaal 3 personen
Het is toegestaan de standaard bandenspanning te verhogen met 20 kPa (3 psi) als er op korte termijn lagere temperaturen worden verwacht. Banden verliezen gemiddeld 7 kPa (1 psi) voor elke temperatuurdaling van
7°C. Als er extreme temperatuurschommelingen worden verwacht, controleer de bandenspanning dan indiennodig opnieuw om de banden op de juiste spanning te houden.
De bandenspanning daalt over het algemeen wanneer u rijdt in gebieden die ver boven de zeespiegel liggen. Controleer dus de bandenspanning voordat u gaat rijden in hoger gelegen gebieden. Breng de
bandenspanning indien nodig op het juiste niveau (bandenspanning per hoogte: +10 kPa/1 km).
AANWIJZING

8-5
8
Specificaties en consumenteninformatie

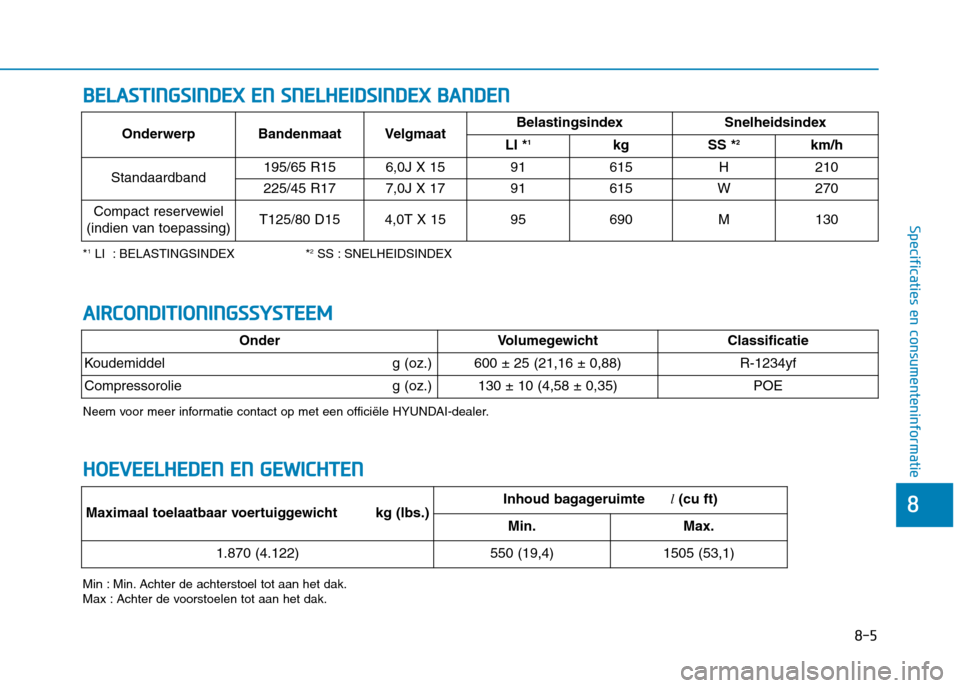

BBEELLAA SSTT IINN GGSSIINN DDEEXX EE NN SS NN EELLHH EEIIDD SSIINN DDEEXX BB AA NN DDEENN
*1
LI : BELASTINGSINDEX * 2
SS : SNELHEIDSINDEX
Min : Min. Achter de achterstoel tot aan het dak.
Max : Achter de voorstoelen tot aan het dak. Onderwerp Bandenmaat Velgmaat
Belastingsindex Snelheidsindex
LI * 1
kg SS * 2
km/h
Standaardband 195/65 R15 6,0J X 15 91 615 H 210
225/45 R17 7,0J X 17 91 615 W 270
Compact reservewiel
(indien van toepassing)T125/80 D154,0T X 1595690M130
HH OO EEVV EEEELLHH EEDD EENN EE NN GG EEWW IICC HH TTEENN
Maximaal toelaatbaar voertuiggewicht kg (lbs.)Inhoud bagageruimte l(cu ft)
Min.Max.
1.870 (4.122)550 (19,4)1505 (53,1)
AA IIRR CCOO NNDDIITT IIOO NNIINN GGSSSSYY SSTT EEEEMM
OnderVolumegewicht Classificatie
Koudemiddel g (oz.) 600 ± 25 (21,16 ± 0,88)R-1234yf
Compressorolie g (oz.) 130 ± 10 (4,58 ± 0,35)POE
Neem voor meer informatie contact op met een officiële HYUNDAI-dealer.
