7-50
Onderhoud

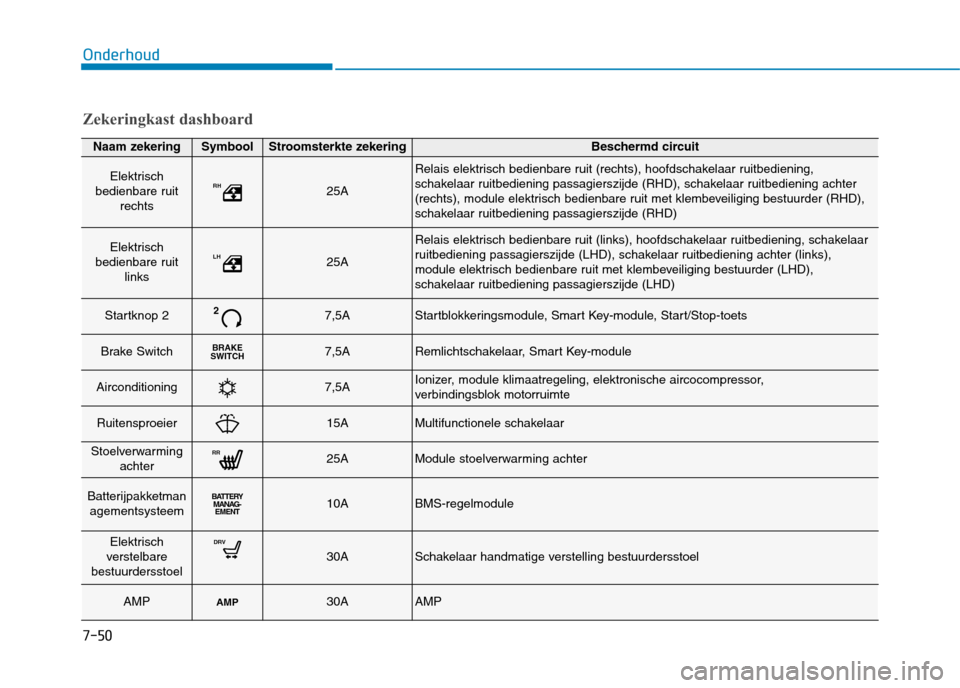

Zekeringkast dashboard
Naam zekeringSymboolStroomsterkte zekeringBeschermd circuit
Elektrisch
bedienbare ruit rechtsRH25A
Relais elektrisch bedienbare ruit (rechts), hoofdschakelaar ruitbediening,
schakelaar ruitbediening passagierszijde (RHD), schakelaar ruitbediening achter
(rechts), module elektrisch bedienbare ruit met klembeveiliging bestuurder (RHD),
schakelaar ruitbediening passagierszijde (RHD)
Elektrisch
bedienbare ruit linksLH25A
Relais elektrisch bedienbare ruit (links), hoofdschakelaar ruitbediening, schakelaar
ruitbediening passagierszijde (LHD), schakelaar ruitbediening achter (links),
module elektrisch bedienbare ruit met klembeveiliging bestuurder (LHD),
schakelaar ruitbediening passagierszijde (LHD)
Startknop 227,5AStartblokkeringsmodule, Smart Key-module, Start/Stop-toets
Brake SwitchBRAKE
S WITCH7,5ARemlichtschakelaar, Smart Key-module
Airconditioning7,5AIonizer, module klimaatregeling, elektronische aircocompressor,
verbindingsblok motorruimte
Ruitensproeier15AMultifunctionele schakelaar
Stoelverwarming
achterRR25AModule stoelverwarming achter
BatterijpakketmanagementsysteemBATTERYMANAG-EMENT10ABMS-regelmodule
Elektrisch
verstelbare
bestuurdersstoelDRV
30ASchakelaar handmatige verstelling bestuurdersstoel
AMPAMP30AAMP

7-51
7
Onderhoud

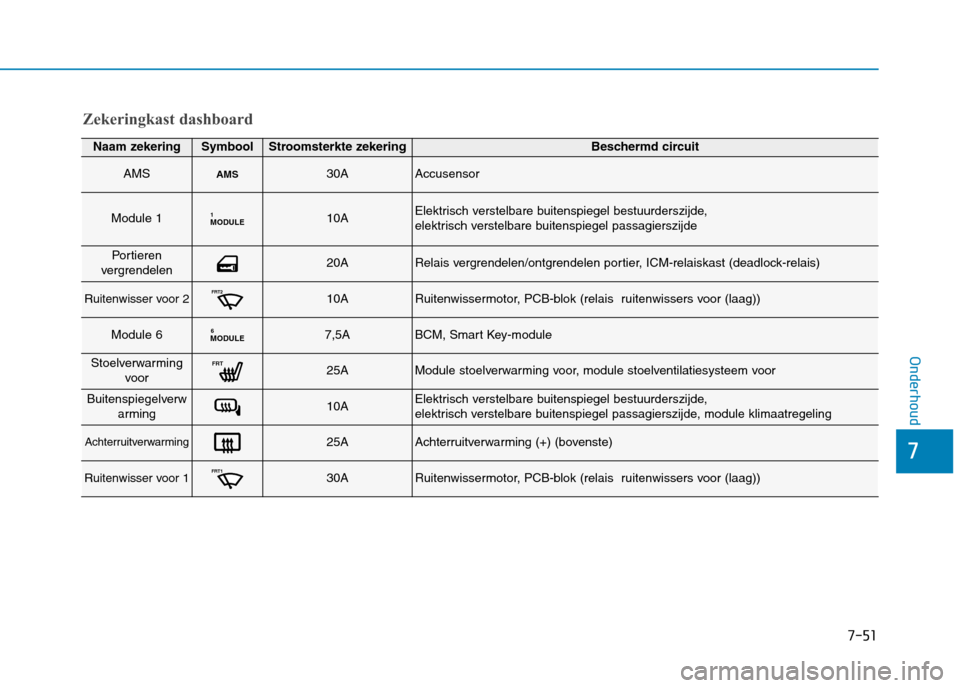

Zekeringkast dashboard
Naam zekeringSymboolStroomsterkte zekeringBeschermd circuit
AMSAMS30AAccusensor
Module 1MODULE110AElektrisch verstelbare buitenspiegel bestuurderszijde,
elektrisch verstelbare buitenspiegel passagierszijde
Portieren
vergrendelen20ARelais vergrendelen/ontgrendelen portier, ICM-relaiskast (deadlock-relais)
Ruitenwisser voor 2FRT210ARuitenwissermotor, PCB-blok (relais ruitenwissers voor (laag))
Module 6MODULE 67,5ABCM, Smart Key-module
Stoelverwarming
voorFRT25AModule stoelverwarming voor, module stoelventilatiesysteem voor
Buitenspiegelverwarming10AElektrisch verstelbare buitenspiegel bestuurderszijde,
elektrisch verstelbare buitenspiegel passagierszijde, module klimaatregeling
Achterruitverwarming25AAchterruitverwarming (+) (bovenste)
Ruitenwisser voor 1FRT130ARuitenwissermotor, PCB-blok (relais ruitenwissers voor (laag))

7-52
Onderhoud

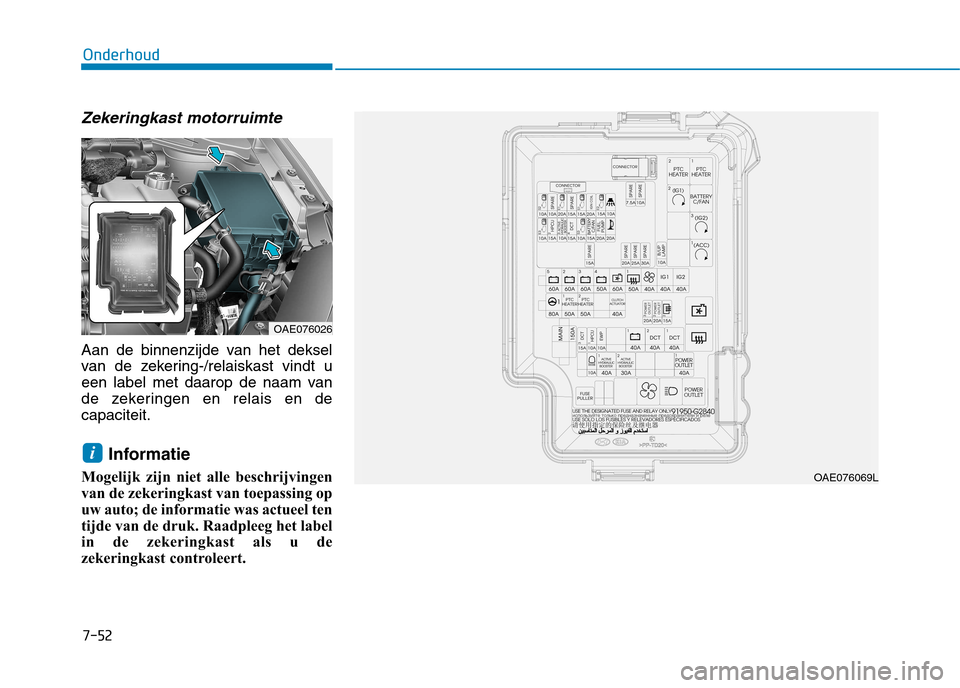

Zekeringkast motorruimte
Aan de binnenzijde van het deksel
van de zekering-/relaiskast vindt u
een label met daarop de naam van
de zekeringen en relais en decapaciteit.Informatie
Mogelijk zijn niet alle beschrijvingen
van de zekeringkast van toepassing op
uw auto; de informatie was actueel ten
tijde van de druk. Raadpleeg het label
in de zekeringkast als u de
zekeringkast controleert.
i
OAE076026
OAE076069L

7-53
7
Onderhoud

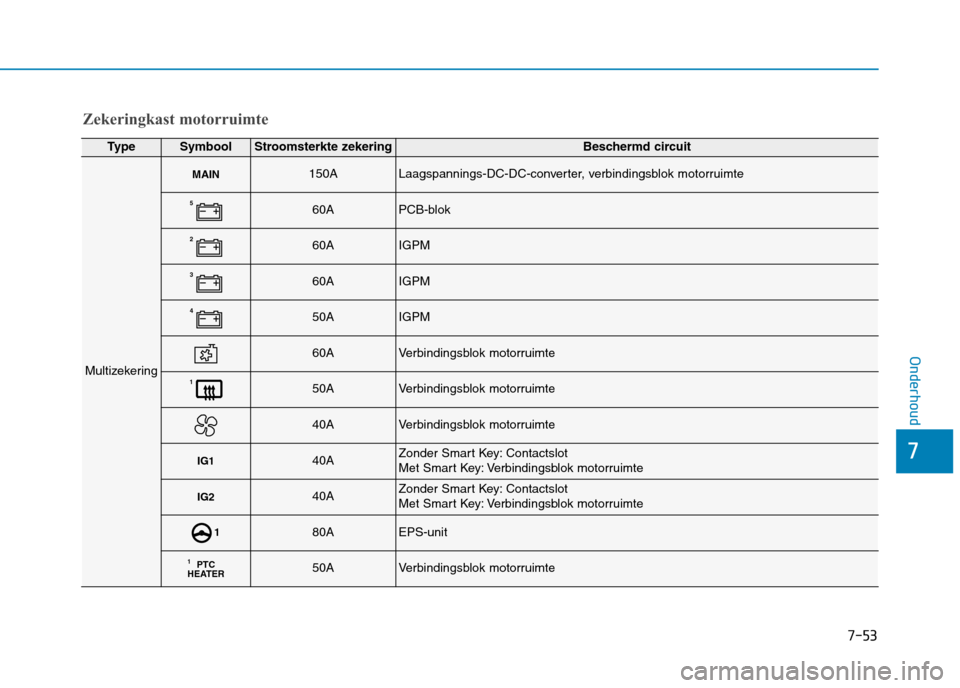

Zekeringkast motorruimte
TypeSymboolStroomsterkte zekeringBeschermd circuit
Multizekering
MAIN150ALaagspannings-DC-DC-converter, verbindingsblok motorruimte
560APCB-blok
260AIGPM
360AIGPM
450AIGPM
60AVerbindingsblok motorruimte
150AVerbindingsblok motorruimte
40AVerbindingsblok motorruimte
IG140AZonder Smart Key: Contactslot
Met Smart Key: Verbindingsblok motorruimte
IG240AZonder Smart Key: Contactslot
Met Smart Key: Verbindingsblok motorruimte
180AEPS-unit
PTC
HEATER 150AVerbindingsblok motorruimte

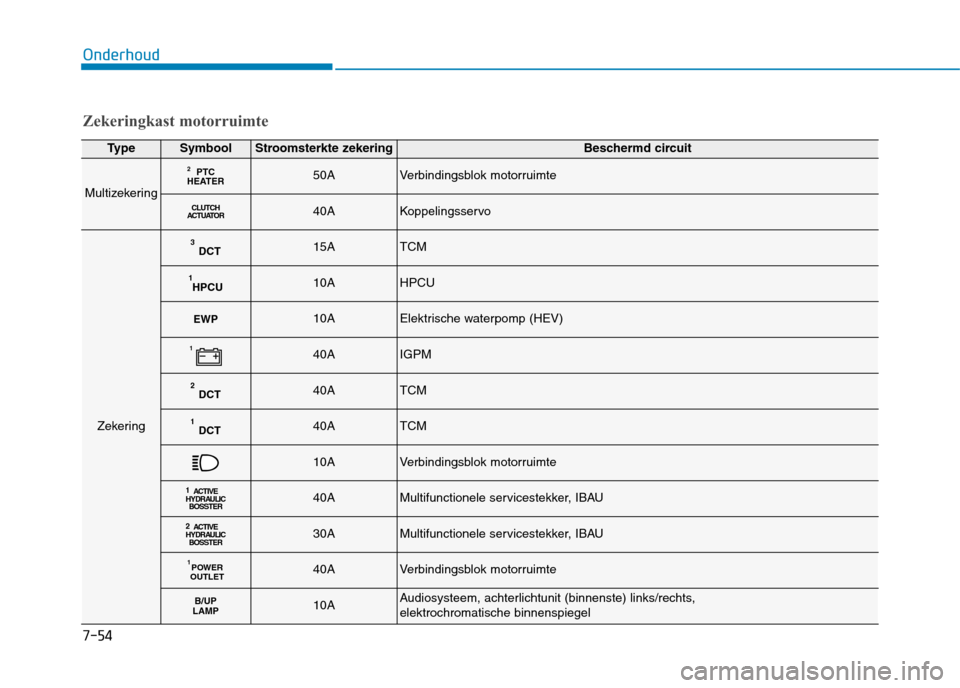

7-54
Onderhoud
TypeSymboolStroomsterkte zekeringBeschermd circuit
Multizekering
PTC
HEATER 250AVerbindingsblok motorruimte
CLUTCH
ACTUATOR40AKoppelingsservo
Zekering
DCT
315ATCM
HPCU
110AHPCU
EWP10AElektrische waterpomp (HEV)
140AIGPM
DCT
240ATCM
DCT
140ATCM
10AVerbindingsblok motorruimte
1
ACTIVE
HYDRAULIC BO SSTER40AMultifunctionele servicestekker, IBAU
2
ACTIVE
HYDRAULIC BO SSTER30AMultifunctionele servicestekker, IBAU
POWER
OUTLET140AVerbindingsblok motorruimte
B/UP
LAMP10AAudiosysteem, achterlichtunit (binnenste) links/rechts, elektrochromatische binnenspiegel
Zekeringkast motorruimte

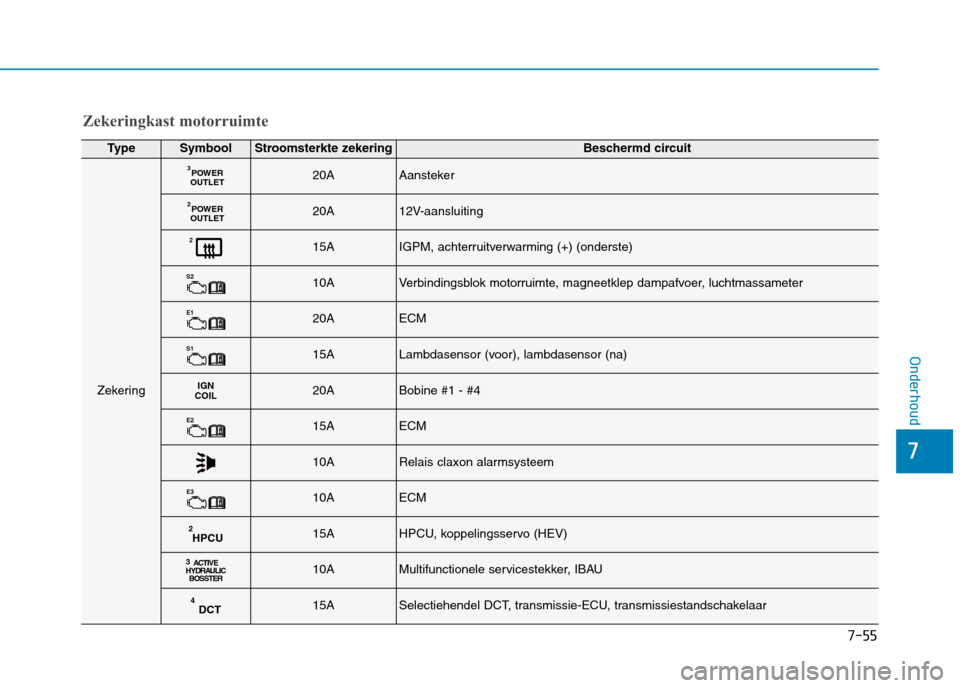

7-55
7
Onderhoud
TypeSymboolStroomsterkte zekeringBeschermd circuit
Zekering
POWER
OUTLET
320AAansteker
POWER
OUTLET
220A12V-aansluiting
215AIGPM, achterruitverwarming (+) (onderste)
S
210AVerbindingsblok motorruimte, magneetklep dampafvoer, luchtmassameter
E120AECM
S115ALambdasensor (voor), lambdasensor (na)
IGN
COIL20ABobine #1 - #4
E215AECM
10ARelais claxon alarmsysteem
E 310AECM
HPCU
215AHPCU, koppelingsservo (HEV)
3
ACTIVE
HYDRAULIC BO SSTER10AMultifunctionele servicestekker, IBAU
DCT
415ASelectiehendel DCT, transmissie-ECU, transmissiestandschakelaar
Zekeringkast motorruimte

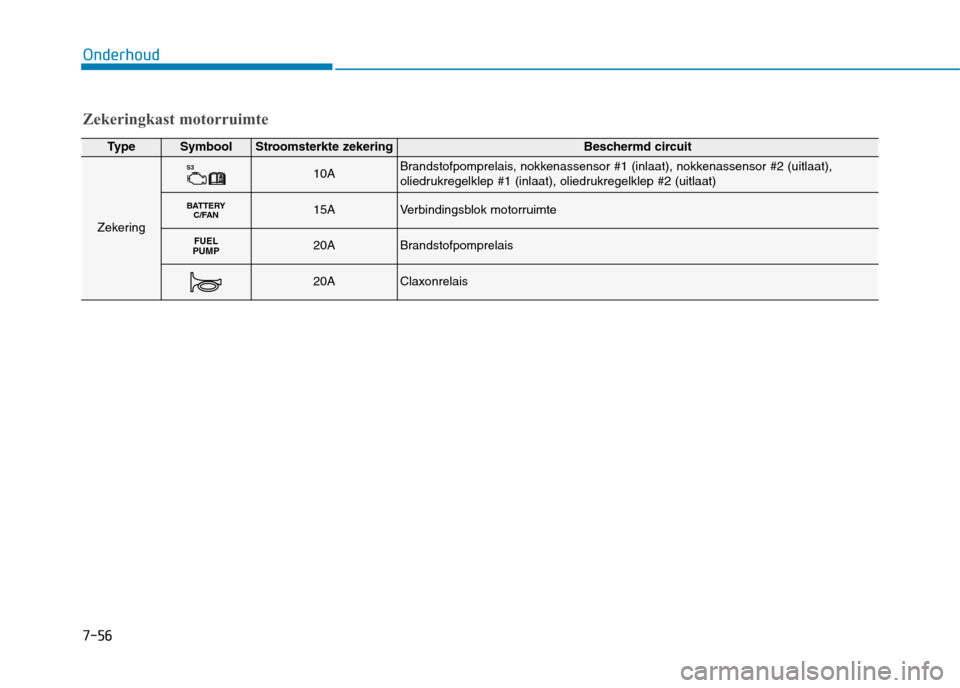

7-56
Onderhoud
TypeSymboolStroomsterkte zekeringBeschermd circuit
Zekering
S310ABrandstofpomprelais, nokkenassensor #1 (inlaat), nokkenassensor #2 (uitlaat),
oliedrukregelklep #1 (inlaat), oliedrukregelklep #2 (uitlaat)
BATTERYC/FAN15AVerbindingsblok motorruimte
FUEL
PUMP20ABrandstofpomprelais
20AClaxonrelais
Zekeringkast motorruimte

7-57
7
Onderhoud

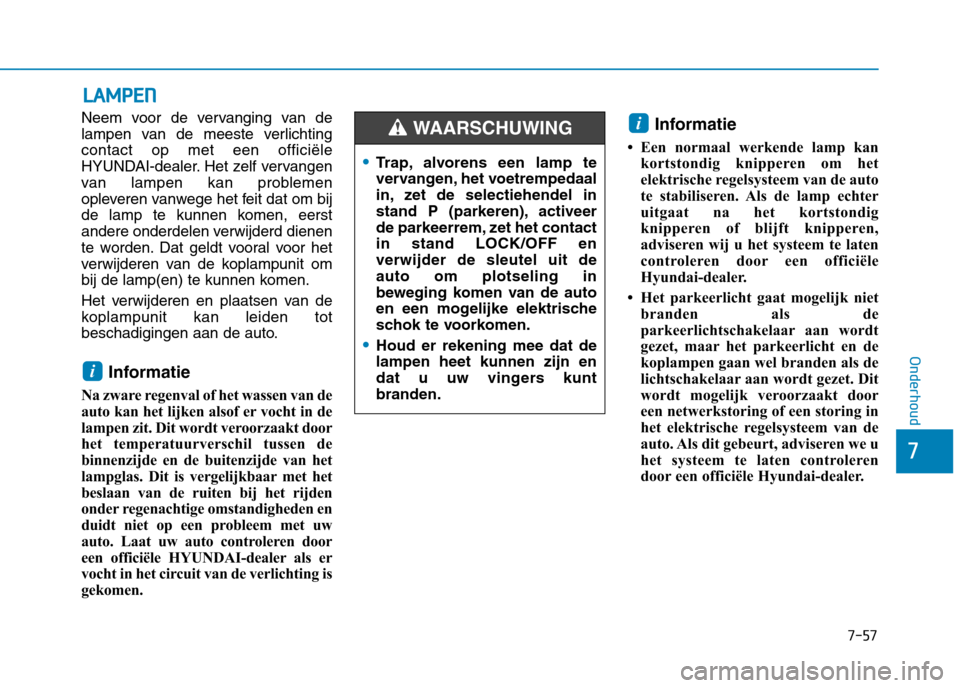

LLAA MM PPEENN
Neem voor de vervanging van de
lampen van de meeste verlichtingcontact op met een officiële
HYUNDAI-dealer. Het zelf vervangen
van lampen kan problemen
opleveren vanwege het feit dat om bij
de lamp te kunnen komen, eerst
andere onderdelen verwijderd dienen
te worden. Dat geldt vooral voor het
verwijderen van de koplampunit om
bij de lamp(en) te kunnen komen.
Het verwijderen en plaatsen van de
koplampunit kan leiden tot
beschadigingen aan de auto.
Informatie
Na zware regenval of het wassen van de
auto kan het lijken alsof er vocht in de
lampen zit. Dit wordt veroorzaakt door
het temperatuurverschil tussen de
binnenzijde en de buitenzijde van het
lampglas. Dit is vergelijkbaar met het
beslaan van de ruiten bij het rijden
onder regenachtige omstandigheden en
duidt niet op een probleem met uw
auto. Laat uw auto controleren door
een officiële HYUNDAI-dealer als er
vocht in het circuit van de verlichting is
gekomen. Informatie
 Een normaal werkende lamp kan kortstondig knipperen om het
elektrische regelsysteem van de auto
te stabiliseren. Als de lamp echter
uitgaat na het kortstondig
knipperen of blijft knipperen,
adviseren wij u het systeem te laten
controleren door een officiële
Hyundai-dealer.
 Het parkeerlicht gaat mogelijk niet branden als de
parkeerlichtschakelaar aan wordt
gezet, maar het parkeerlicht en de
koplampen gaan wel branden als de
lichtschakelaar aan wordt gezet. Dit
wordt mogelijk veroorzaakt door
een netwerkstoring of een storing in
het elektrische regelsysteem van de
auto. Als dit gebeurt, adviseren we u
het systeem te laten controleren
door een officiële Hyundai-dealer.i
i
Trap, alvorens een lamp te
vervangen, het voetrempedaal
in, zet de selectiehendel in
stand P (parkeren), activeer
de parkeerrem, zet het contactin stand LOCK/OFF enverwijder de sleutel uit deauto om plotseling in
beweging komen van de auto
en een mogelijke elektrische
schok te voorkomen.
Houd er rekening mee dat de lampen heet kunnen zijn en
dat u uw vingers kuntbranden.
WAARSCHUWING

7-58
Onderhoud

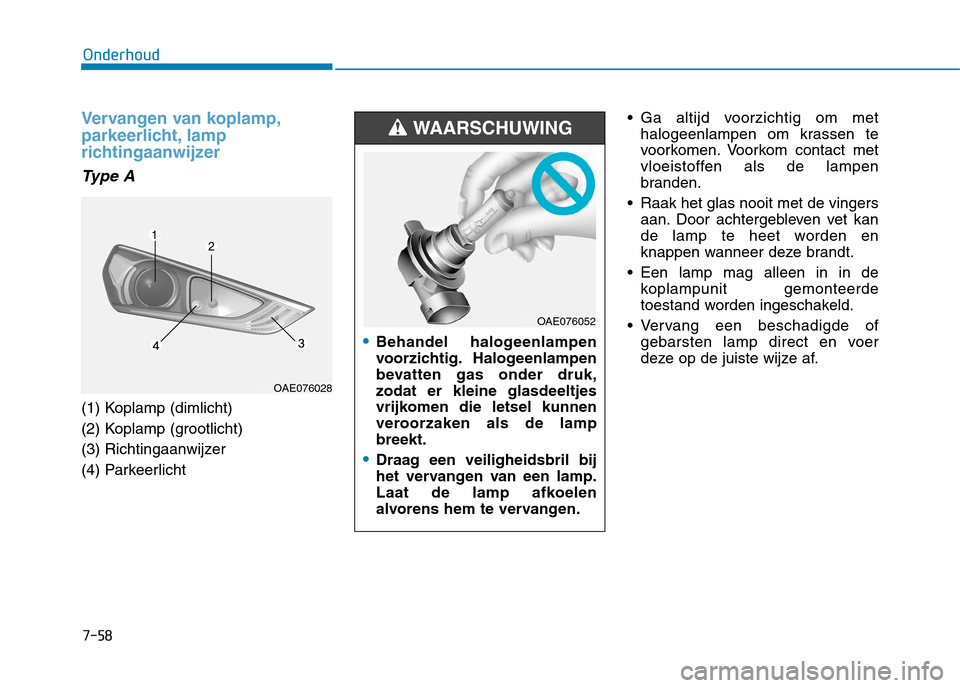

Vervangen van koplamp,
parkeerlicht, lamp
richtingaanwijzer
Type A
(1) Koplamp (dimlicht)
(2) Koplamp (grootlicht)
(3) Richtingaanwijzer
(4) Parkeerlicht Ga altijd voorzichtig om met
halogeenlampen om krassen te
voorkomen. Voorkom contact met
vloeistoffen als de lampen
branden.
Raak het glas nooit met de vingers aan. Door achtergebleven vet kan
de lamp te heet worden en
knappen wanneer deze brandt.
Een lamp mag alleen in in de koplampunit gemonteerde
toestand worden ingeschakeld.
Vervang een beschadigde of gebarsten lamp direct en voer
deze op de juiste wijze af.
OAE076028
Behandel halogeenlampen
voorzichtig. Halogeenlampen
bevatten gas onder druk,zodat er kleine glasdeeltjes
vrijkomen die letsel kunnen
veroorzaken als de lampbreekt.
Draag een veiligheidsbril bij
het vervangen van een lamp.
Laat de lamp afkoelen
alvorens hem te vervangen.
WAARSCHUWING
OAE076052

7-59
7
Onderhoud
Informatie
Wissen tussen links en rechts rijderd
verkeer (Europa)
De dimlichtbundel is asymmetrisch.
Als u naar een land gaat waar het
verkeer aan de andere kant rijdt, kan
dit asymmetrische deel
tegemoetkomend verkeer verblinden.
Om verblinding te voorkomen schrijft
het ECE-Reglement verschillende
technische oplossingen voor (bijv. een
automatisch aanpassingssysteem,
afplakken of de koplampen lager
afstellen). Deze koplampen zijn zo
ontworpen dat ze tegemoetkomend
verkeer niet verblinden. Daarom hoeft
u de koplampafstelling niet te
veranderen als u in een land rijdt
waar het verkeer aan de andere kant
rijdt.

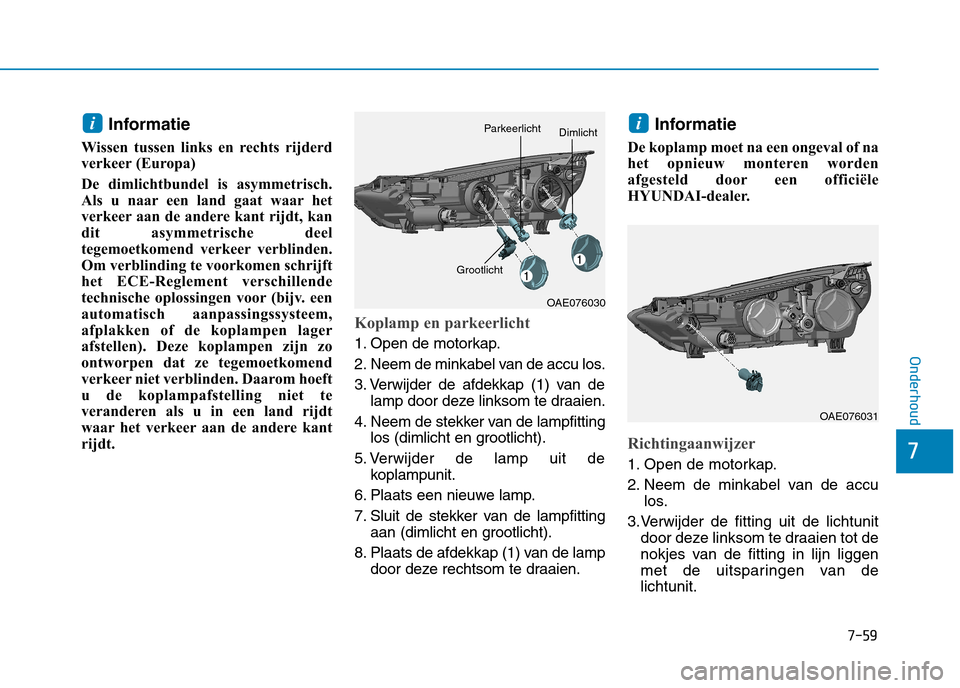

Koplamp en parkeerlicht
1. Open de motorkap.
2. Neem de minkabel van de accu los.
3. Verwijder de afdekkap (1) van de lamp door deze linksom te draaien.
4. Neem de stekker van de lampfitting los (dimlicht en grootlicht).
5. Verwijder de lamp uit de koplampunit.
6. Plaats een nieuwe lamp.
7. Sluit de stekker van de lampfitting aan (dimlicht en grootlicht).
8. Plaats de afdekkap (1) van de lamp door deze rechtsom te draaien. Informatie
De koplamp moet na een ongeval of na
het opnieuw monteren worden
afgesteld door een officiële
HYUNDAI-dealer.
Richtingaanwijzer
1. Open de motorkap.
2. Neem de minkabel van de accu los.
3.Verwijder de fitting uit de lichtunit door deze linksom te draaien tot de
nokjes van de fitting in lijn liggen
met de uitsparingen van delichtunit.
ii
OAE076030
Grootlicht
ParkeerlichtDimlicht
OAE076031
