4.Verwijder de lamp uit de fitting doorde lamp in te drukken en deze
linksom te draaien tot de nokjes
van de lamp in lijn liggen met de
uitsparingen van de fitting. Trek delamp uit de fitting.
5.Plaats een nieuwe lamp in de fitting en draai de lamp tot hij
vastzit.
6.Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te
brengen met de uitsparingen in delichtunit.
7.Duw de fitting in de unit en draai de fitting rechtsom.Type B

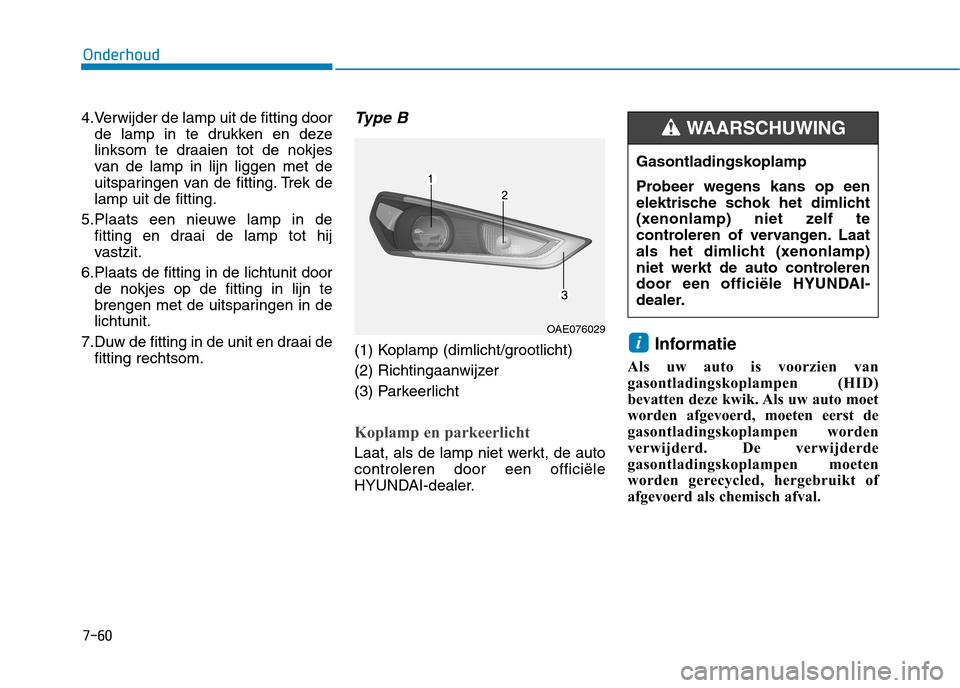

(1) Koplamp (dimlicht/grootlicht)
(2) Richtingaanwijzer
(3) Parkeerlicht
Koplamp en parkeerlicht
Laat, als de lamp niet werkt, de auto controleren door een officiële
HYUNDAI-dealer. Informatie
Als uw auto is voorzien van
gasontladingskoplampen (HID)
bevatten deze kwik. Als uw auto moet
worden afgevoerd, moeten eerst de
gasontladingskoplampen worden
verwijderd. De verwijderde
gasontladingskoplampen moeten
worden gerecycled, hergebruikt of
afgevoerd als chemisch afval.
i
Gasontladingskoplamp
Probeer wegens kans op een
elektrische schok het dimlicht
(xenonlamp) niet zelf te
controleren of vervangen. Laat
als het dimlicht (xenonlamp)
niet werkt de auto controleren
door een officiële HYUNDAI-
dealer.
WAARSCHUWING
OAE076029

7-61
7
Onderhoud
Informatie
Gasontladingslampen hebben een
langere levensduur dan
halogeenlampen.
Gasontladingslampen gaan volgens
schatting van de fabrikant twee keer
zo lang of langer mee dan
halogeenlampen, afhankelijk van de
gebruiksfrequentie. Ze zullen
waarschijnlijk wel op enig moment in
het leven van de auto moeten worden
vervangen. Vaker in- en uitschakelen
van de koplampen dan gebruikelijk
verkort de levensduur van de
gasontladingslampen.
Gasontladingslampen raken niet op
dezelfde manier defect als
halogeenlampen. Als de koplamp
uitgaat nadat hij een poosje heeft
gebrand, maar direct weer gaat
branden als de koplampschakelaar
wordt bediend, moet de
gasontladingslamp waarschijnlijk
worden vervangen.
Gasontladingslampen zijn complexer
dan de conventionele halogeenlampen
en hebben dus hogere
vervangingskosten. Informatie
De koplamp moet na een ongeval of na
het opnieuw monteren worden
afgesteld door een officiële
HYUNDAI-dealer.
Informatie
Wisselen tussen links en rechts
rijdend verkeer (Europa)
De dimlichtbundel is asymmetrisch.
Als u naar een land gaat waar het
verkeer aan de andere kant rijdt, kan
dit asymmetrische deel
tegemoetkomend verkeer verblinden.
Om verblinding te voorkomen schrijft
het ECE-Reglement verschillende
technische oplossingen voor (bijv. een
automatisch aanpassingssysteem,
afplakken of de koplampen lager
afstellen). Deze koplampen zijn zo
ontworpen dat ze tegemoetkomend
verkeer niet verblinden. Daarom hoeft
u de koplampafstelling niet te
veranderen als u in een land rijdt
waar het verkeer aan de andere kant
rijdt.
Richtingaanwijzer
1. Open de motorkap.
2. Neem de minkabel los van de accu.
3.Verwijder de fitting uit de lichtunit door deze linksom te draaien tot de
nokjes van de fitting in lijn liggen
met de uitsparingen van delichtunit.
4.Verwijder de lamp uit de fitting door de lamp in te drukken en deze
linksom te draaien tot de nokjes
van de lamp in lijn liggen met de
uitsparingen van de fitting. Trek delamp uit de fitting.
i
ii
OAE076032

7-62
Onderhoud
5.Plaats een nieuwe lamp in defitting en draai de lamp tot hij
vastzit.
6.Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te
brengen met de uitsparingen in delichtunit.
7.Duw de fitting in de unit en draai de fitting rechtsom.Afstellen van koplamp
(Europa)
Afstellen van koplamp
1. Breng de banden op de voorgeschreven spanning en
verwijder alle lading uit de auto
behalve het reservewiel en het
gereedschap. Laat iemand in deauto plaatsnemen op debestuurdersstoel.
2. De auto moet op een vlakke ondergrond staan.
3. Trek verticale lijnen (lijnen die door het hart gaan van de
respectievelijke koplamp) en een
horizontale lijn (die door het hart
gaat van de koplamp) op het
scherm.
4. Controleer of de accu voldoende geladen is, schakel de koplampen
in en stel de koplampen zo af dat
het helderste gedeelte van de
lichtbundel op de horizontale en
verticale lijnen valt.
5. Draai de schroevendraaier rechtsom of linksom om de
dimlichtbundel naar links of rechts
te verstellen. Draai de
schroevendraaier rechtsom of
linksom om de dimlichtbundel
omhoog of omlaag te verstellen.
Verdraai de schroevendraaierrechtsom of linksom om de
grootlichtbundel omhoog of
omlaag te verstellen.



OAE076056L/OAE076058L
■ Zonder koplampverstelling
■ Met koplampverstelling
OAE076057L/OAE076059L

7-63
7
Onderhoud
Eenheid : mm
■
Type A
Richtpunt
OAE076068L


Conditie auto H1 H2
W1 W2
Zonder bestuurder 714 688
1,463 1,238
Met bestuurder 707 681
1,463 1,238
■ Type B
H1 : Hoogte tussen hart gloeilamp en grond (dimlicht)
H2 : Hoogte tussen hart gloeilamp en grond (grootlicht)
W1 : Afstand tussen het hart van beide gloeilampen (dimlicht)
W2 : Afstand tussen het hart van beide gloeilampen (grootlicht)
Conditie auto H1 H2
W1 W2
Zonder bestuurder 709 709
1,454 1,454
Met bestuurder 702 702
1,454 1,454

7-64
Onderhoud

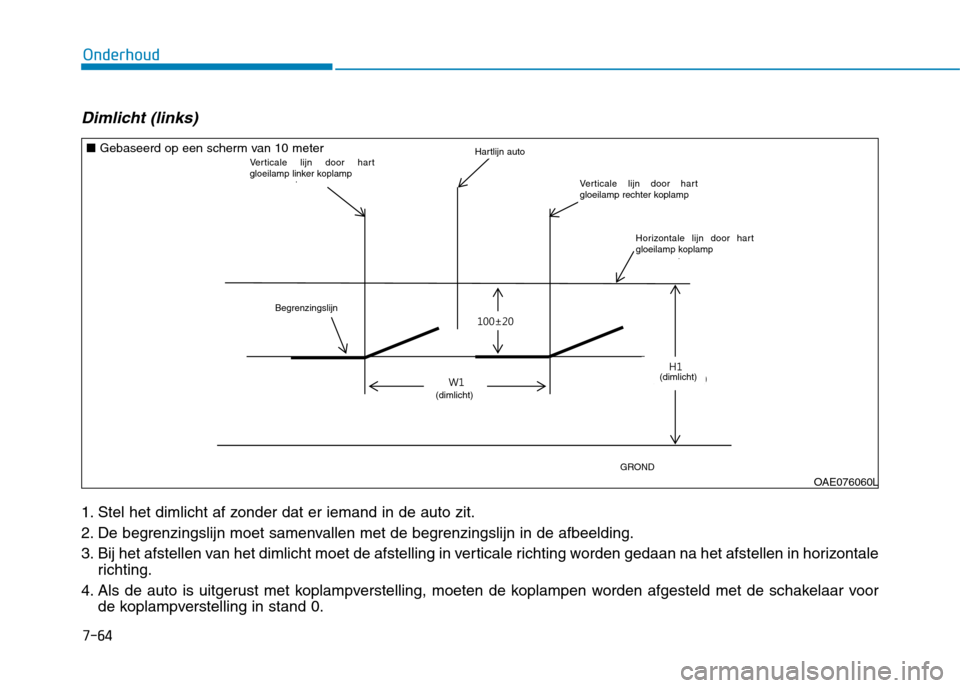

Dimlicht (links)
1. Stel het dimlicht af zonder dat er iemand in de auto zit.
2. De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.
3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontalerichting.
4. Als de auto is uitgerust met koplampverstelling, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.
: &DUD[LV
9HUWLFDOOLQHRIOHIW KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW KHDGODPSEXOEFHQWHU +RUL]RQWDOOLQHRIKHDGODPSEXOEFHQWHU
*5281'
—
+
/RZEHDP
/RZEHDP
OAE076060L
■
Gebaseerd op een scherm van 10 meter
Verticale lijn door hart
gloeilamp linker koplampHartlijn auto
(dimlicht)
(dimlicht)
GROND
Begrenzingslijn
Verticale lijn door hart
gloeilamp rechter koplamp
Horizontale lijn door hart
gloeilamp koplamp

7-65
7
Onderhoud

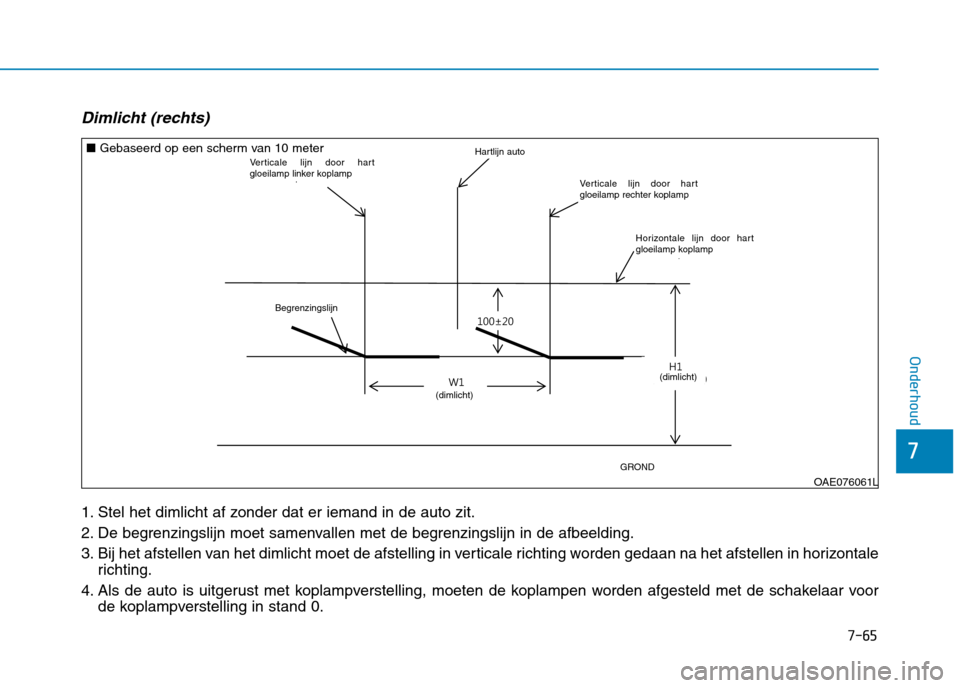

Dimlicht (rechts)
1. Stel het dimlicht af zonder dat er iemand in de auto zit.
2. De begrenzingslijn moet samenvallen met de begrenzingslijn in de afbeelding.
3. Bij het afstellen van het dimlicht moet de afstelling in verticale richting worden gedaan na het afstellen in horizontalerichting.
4. Als de auto is uitgerust met koplampverstelling, moeten de koplampen worden afgesteld met de schakelaar voor de koplampverstelling in stand 0.
: &DUD[LV
9HUWLFDOOLQHRIOHIW KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW KHDGODPSEXOEFHQWHU +RUL]RQWDOOLQHRIKHDGODPSEXOEFHQWHU
*5281'
—
+
/RZEHDP
/RZEHDP
OAE076061L
■
Gebaseerd op een scherm van 10 meter
Verticale lijn door hart
gloeilamp linker koplampHartlijn auto
(dimlicht)
(dimlicht)
GROND
Begrenzingslijn
Verticale lijn door hart
gloeilamp rechter koplamp
Horizontale lijn door hart
gloeilamp koplamp

7-66
Onderhoud

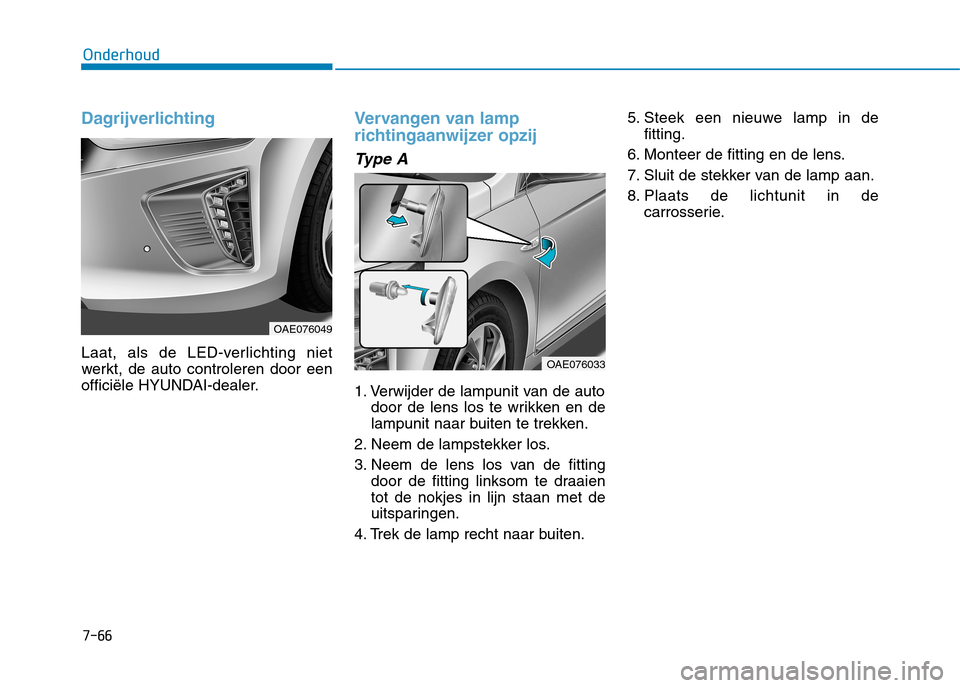

Dagrijverlichting
Laat, als de LED-verlichting niet
werkt, de auto controleren door een
officiële HYUNDAI-dealer.
Vervangen van lamp
richtingaanwijzer opzij
Type A
1. Verwijder de lampunit van de autodoor de lens los te wrikken en de
lampunit naar buiten te trekken.
2. Neem de lampstekker los.
3. Neem de lens los van de fitting door de fitting linksom te draaien tot de nokjes in lijn staan met de
uitsparingen.
4. Trek de lamp recht naar buiten. 5. Steek een nieuwe lamp in de
fitting.
6. Monteer de fitting en de lens.
7. Sluit de stekker van de lamp aan.
8. Plaats de lichtunit in de carrosserie.
OAE076049
OAE076033

7-67
7
Onderhoud
Type B
Laat, als de LED-verlichting niet
werkt, de auto controleren door een
officiële HYUNDAI-dealer.
Vervangen van lamp
achterlicht
Type A

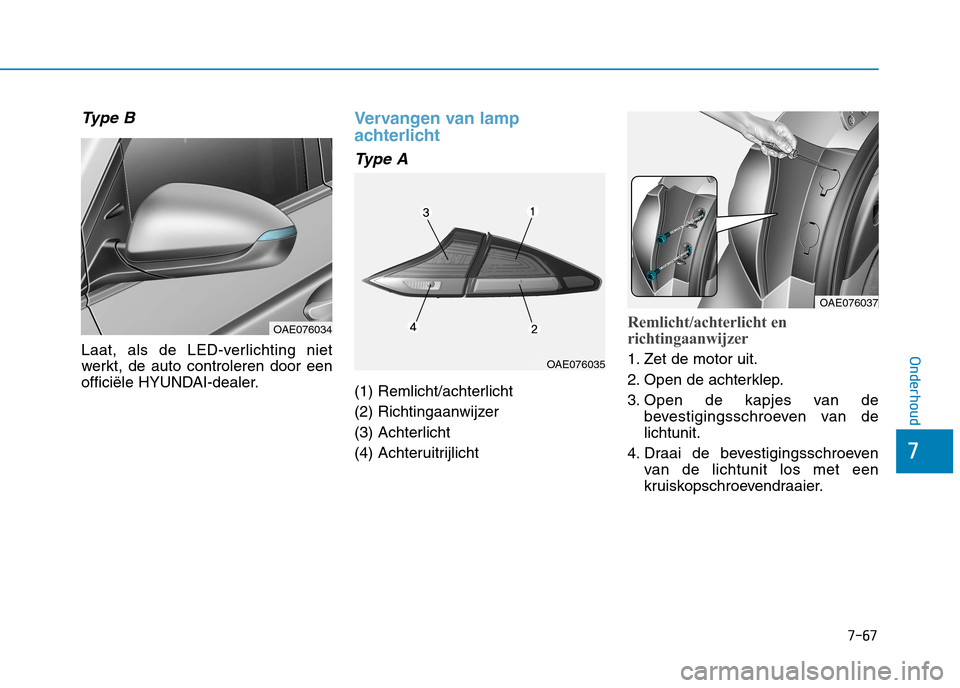

(1) Remlicht/achterlicht
(2) Richtingaanwijzer
(3) Achterlicht
(4) Achteruitrijlicht
Remlicht/achterlicht en
richtingaanwijzer
1. Zet de motor uit.
2. Open de achterklep.
3. Open de kapjes van debevestigingsschroeven van de lichtunit.
4. Draai de bevestigingsschroeven van de lichtunit los met een
kruiskopschroevendraaier.
OAE076034
OAE076035
OAE076037

7-68
Onderhoud

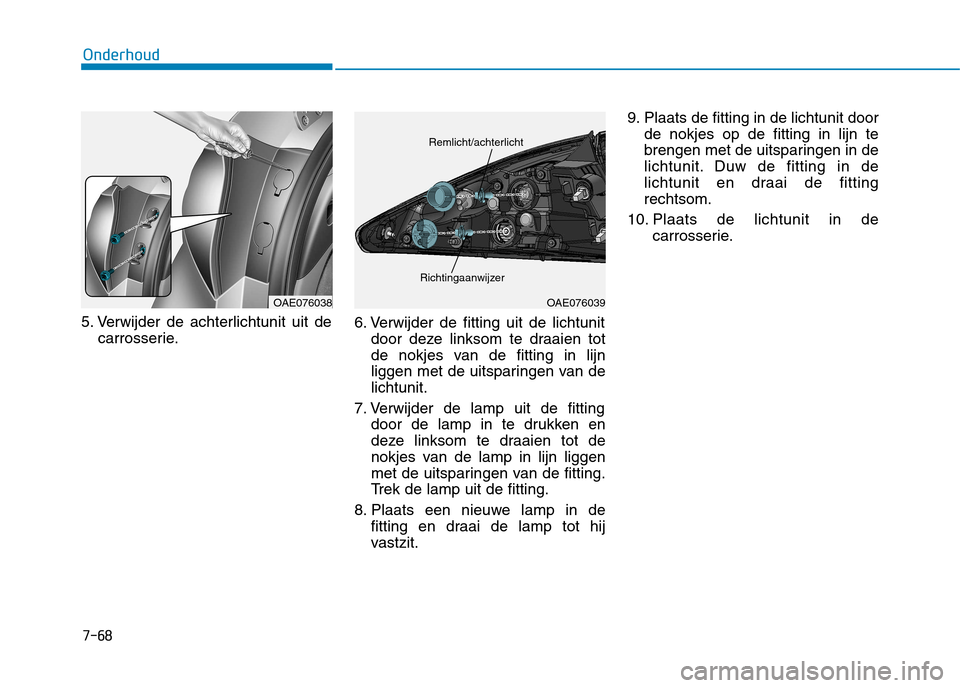

5. Verwijder de achterlichtunit uit decarrosserie. 6. Verwijder de fitting uit de lichtunit
door deze linksom te draaien tot
de nokjes van de fitting in lijn
liggen met de uitsparingen van delichtunit.
7. Verwijder de lamp uit de fitting door de lamp in te drukken en
deze linksom te draaien tot de
nokjes van de lamp in lijn liggen
met de uitsparingen van de fitting.
Trek de lamp uit de fitting.
8. Plaats een nieuwe lamp in de fitting en draai de lamp tot hij
vastzit. 9. Plaats de fitting in de lichtunit door
de nokjes op de fitting in lijn te
brengen met de uitsparingen in de
lichtunit. Duw de fitting in de
lichtunit en draai de fittingrechtsom.
10. Plaats de lichtunit in de carrosserie.
OAE076039
Remlicht/achterlicht
Richtingaanwijzer
OAE076038

7-69
7
Onderhoud

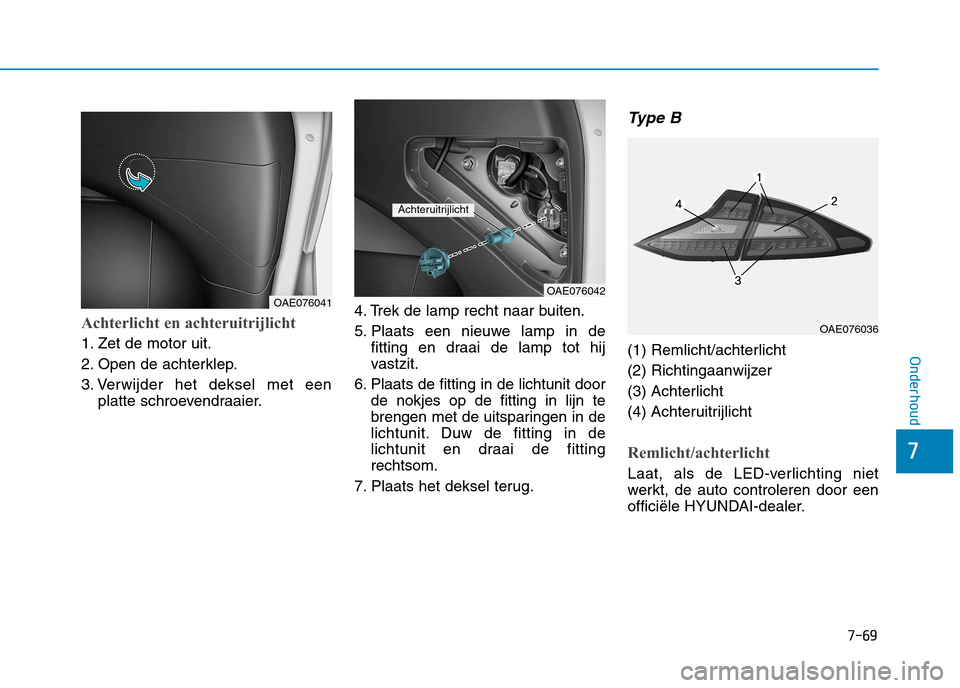

Achterlicht en achteruitrijlicht
1. Zet de motor uit.
2. Open de achterklep.
3. Verwijder het deksel met eenplatte schroevendraaier. 4. Trek de lamp recht naar buiten.
5. Plaats een nieuwe lamp in de
fitting en draai de lamp tot hij
vastzit.
6. Plaats de fitting in de lichtunit door de nokjes op de fitting in lijn te
brengen met de uitsparingen in de
lichtunit. Duw de fitting in de
lichtunit en draai de fittingrechtsom.
7. Plaats het deksel terug.
Type B
(1) Remlicht/achterlicht
(2) Richtingaanwijzer
(3) Achterlicht
(4) Achteruitrijlicht
Remlicht/achterlicht
Laat, als de LED-verlichting niet
werkt, de auto controleren door een
officiële HYUNDAI-dealer.
OAE076041OAE076042
Achteruitrijlicht
OAE076036
