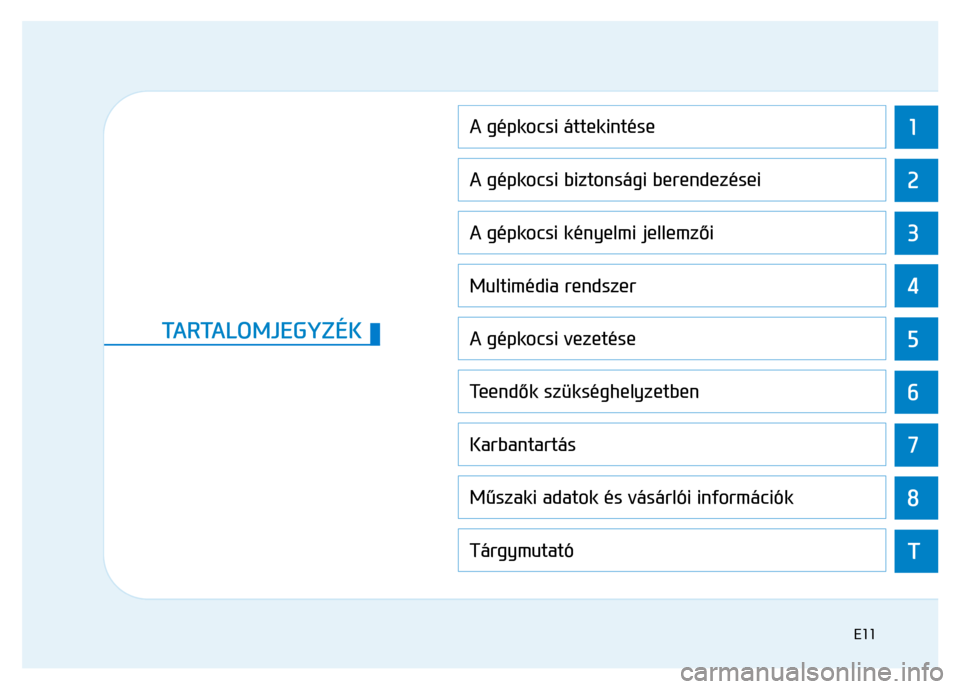

2 3 4 5 6 1
A gépkocsi áttekintése
A gépkocsi biztonsági berendezései
A gépkocsi kényelmi jellemzői
Multimédia rendszer
A gépkocsi vezetése
Te e n d ők szükséghelyzetben
Karbantartás
M űszaki adatok és vásárlói információk
Tárgymutató
7 8 T
TA R TA L O M J E G Y Z É
K
Page 12 of 542
E12
Page 13 of 542
Hibrid rendszer áttekintése
HEV (Hybrid electric vehicle - hibrid
elektromos gépkocsi) rendszer ...............................2
IONIQ HEV energiaáramlás ......................................3 Energiaáramlás ..................................................................... 3 A hibrid gépkocsi vezetése ......................................7 A gépkocsi indítása .............................................................. 7
A hibrid gépkocsi különleges jellemz ői............................ 8 A hibrid rendszerre vonatkozó biztonsági
óvintézkedések........................................................10 A hibrid gépkocsi al katrészeire vonatkozó
biztonsági óvin tézkedések ............................................... 10
Biztonsági csat lakozódugó ............................................... 13
Hibrid akkumulátor h űtő leveg ő....................................... 13
Egy baleset bekö vetkezésekor ....................................... 14
Ha a hibrid gépkocsi üzemképtelenné válik ................. 15
Page 14 of 542
H2 Hibrid rendszer áttekintése
A HYUNDAI hibrid elektromos gépkocsit (Hybrid Electric Vehicle - HEV) benzinmotor és elektromos motor hajtja. Az elektromos
motor áramellátását egy 270 V-os magasfeszültség ű HEV akkumulátor biztosítja.
A vezetési körülményekt ől függ ően a HEV számítógép célzottan választ a benzinmotor és az elektromos motor használata
között, vagy egyidej űleg akár mindkett ő is m űködhet.
Az üzemanyag-fogyasztás kedvez őbb, amikor a bels ő égés ű motor alapjáraton m űködik, illetve amikor a gépkocsit az elektromos
motor hajtja a HEV akkumulátorból származó energia felhasználásával.
A HEV akkumulátor tö ltöttségét fenn kell tartani, így id őnként a bels ő égés ű motor beindul, hogy generátorként tudjon m űködni.
Töltés lassításkor vagy regeneratív fékezéskor is bekövetkezik.
Elektromos motor .
Elektromos motor + bels ő
égés ű motor .
Bels ő égés ű motor .
Töltés .
Motor áll .
Elindulás/lassú haladás Gyorsítás Magas sebesség ű haladás Lassítás Megállás
OAE056066
HEV (HYBRID ELECTRIC VEHICLE - HIBRID ELEKTROMOS G
ÉPKOCSI) RENDSZER
Page 15 of 542
H3
Hibrid rendszer áttekintése
Energy flow [Energiaáramlás] A hibrid rendszer a különféle működési
módokban folyó energiaáramlásról tájé-
koztatja a vezet őt. Menet közben a pil-
lanatnyi energiaáramlás 11 módja hatá-
rozható meg.
Álló gépkocsi
A gépkocsi álló helyzetben van.
(Nincs energiaáramlás)
Elektromos meghajtás
Kizárólag az elektromos motor hajtja a
gépkocsit.
(Akkumulátor ➞ kerék)
IONIQ HEV ENERGIA
ÁRAML
ÁS
■ A típus ■ B típus
OAE046149L/OAEQ046001L
■ A típus ■ B típus
OAE046150L/OAEQ046020L
Page 16 of 542
H4 Hibrid rendszer áttekintése
Kiegészítő meghajtás
Mind az elektromos motor, mind a bels ő
égés ű motor hajtja a gépkocsit.
(Akkumulátor és bels ő égés ű motor ➞
kerék)
Kizárólag bels ő égés ű motor
általi meghajtás
Kizárólag a bels ő égés ű motor hajtja a
gépkocsit.
(Bels ő égés ű motor ➞ kerék)
A bels ő égés ű motor
generátoros üzemmódja
Amikor a gépkocsi megáll, a bels ő égé-
s ű motor tölti a magasfeszültség ű akku-
mulátort.
(Bels ő égés ű motor ➞ akkumulátor)
■ A típus ■ B típus
OAE046151L/OAEQ046021L
■ A típus ■ B típus
OAE046152L/OAEQ046022L
■ A típus ■ B típus
OAE046153L/OAEQ046005L
Page 17 of 542
H5
Hibrid rendszer áttekintése
Regeneratív fékezés
A regeneratív fékberendezés tölti a ma-
gasfeszültség ű akkumulátort.
(Kerék ➞ akkumulátor)
Motorfék
A bels ő égés ű motor fékez ő hatása las-
sítja a gépkocsit.
(Kerék ➞ bels ő égés ű motor)
Energiatartalék
A bels ő égés ű motor egyidej űleg hajtja a
gépkocsit és tölti a magasfeszültség ű
akkumulátort.
(Bels ő égés ű motor ➞ kerék és akku-
mulátor)
■ A típus ■ B típus
OAE046150L/OAEQ046002L
■ A típus ■ B típus
OAE046152L/OAEQ046004L
■ A típus ■ B típus
OAE046154L/OAEQ046023L
Page 18 of 542
H6 Hibrid rendszer áttekintése
A belső égés ű motor generá-
toros üzemmódja/elektromos
motor általi meghajtás
A bels ő égés ű motor tölti a magasfe-
szültség ű akkumulátort, és az elektro-
mos motor hajtja a gépkocsit.
(Bels ő égés ű motor ➞ akkumulátor ➞
kerék)
A bels ő égés ű motor generáto-
ros üzemmódja/regeneratív
fékezés
A bels ő égés ű motor és a regeneratív
fékberendezés tölti a magasfeszültségű
akkumulátort.
(Bels ő égés ű motor és kerék ➞ akku-
mulátor)
A bels ő égés ű motor motorfék
üzemmódja/regeneratív fékezés
A bels ő égés ű motor fékhatása egyide-
j ű leg lassítja a gépkocsit és tölti a ma-
gasfeszültség ű akkumulátort.
(Kerék ➞ bels ő égés ű motor és akku-
mulátor)
■ A típus ■ B típus
OAE046155L/OAEQ046024L
■ A típus ■ B típus
OAE046155L/O
AEQ046007L
■ A típus ■ B típus
OAE046151L/OAEQ046003L
Page 19 of 542
H7
Hibrid rendszer áttekintése
A gépkocsi indítása Távvezérlős kulcs rendszerrel
ellátott járm űvek 1. Ellen őrizze, hogy a rögzít őfék be van-
e húzva.
2. Ellen őrizze, hogy a sebességváltó kar
P (parkolás) állásban van-e.
3. Nyomja le a fékpedált.
4. Fordítsa a gyújtáskapcsolót START helyzetbe. Addig, de maximum 10
másodpercig tartsa ebben az állásban
a kulcsot, amíg a „
” visszajelzés
megjelenik, majd engedje el.
A motor indítását minden esetben,
akár hideg, akár meleg a motor, a
gázpedál lenyomása nélkül hajtsa
végre.
Az indítási eljárás elvégzése után a
m űszercsoportban lév ő „
” visz-
szajelz ő lámpa felgyullad. További
információkért tanulmányozza az 5.
fejezetet.
Intelligens kulcs rendszerrel
ellátott járm űvek 1. Az intelligens ku lcsot tartsa magánál,
vagy helyezze el a gépkocsiban.
2. Ellen őrizze, hogy a rögzít őfék er ősen
be van-e húzva.
3. Kapcsolja P (parkolás) állásba a sebességváltó kart. A sebességváltó
kar N (üres) állásában nem indítható
be a gépkocsi.
4. Nyomja le a fékpedált.
5. Nyomja meg a motorindító/-leállító gombot. Ha a hibrid rendszer beindult,
a „
” visszajelz ő lámpa felgyullad.
A motor indítását minden esetben,
akár hideg, akár meleg a motor, a
gázpedál lenyomása nélkül hajtsa
végre.
Az indítási eljárás elvégzése után a
m űszercsoportban lév ő „
” visz-
szajelz ő lámpa felgyullad. További
információkért tanulmányozza az 5.
fejezetet. A hibrid rendszer GAZDASÁGOS és
BIZTONSÁGOS ÜZEMELTETÉSE
• Egyenletes sebességgel vezessen.
Visszafogottan gyorsítson, és haladjon
egyenletes sebességgel. Ne induljon
sportosan vagy kipörg ő kerekekkel.
Ne versenyezzen a közlekedési lám-
pák között.
Amennyire lehet, kerülje a közlekedési
dugókat. Mindig tartson biztonságos
követési távolságot, hogy elkerülhesse
a szükségtelen fékezéseket. Ezzel
csökkenti a fékbetétek kopását is.
• A regeneratív fékezés a gépkocsi las- sításakor energiát termel.
• Amikor a hibrid akkumulátor töltöttsé- ge alacsony, a hibrid rendszer auto-
matikusan feltölti a hibrid akkumulá-
tort.
• Amikor a motor a sebességváltó kar N (üres) állásában jár, a hibrid rendszer
nem tud elektromos áramot termelni,
ezért a hibrid akkumulátor nem tölt ő-
dik a sebességváltó kar N (üres) állá-
sában.
A HIBRID G
ÉPKOCSI VEZET
ÉSE
Page 20 of 542
H8 Hibrid rendszer áttekintése
i Információ
A hibrid rendszerben a belső égés ű
motor automatikusan indul be és áll
le. Ha a hibrid rendszer m űködik, a
„
” visszajelz ő lámpa világít.
A bels ő égés ű motor a következ ő hely-
zetekben automatikusan beindulhat.
- Amikor a bels ő égés ű motor üzem-
kész állapotban van.
- Amikor a hibrid akkumulátor töltés alatt áll.
- A hibrid akkumulátor h őmérsékleti
állapotától függ ően.
A hibrid gépkocsi különleges
jellemz ői A hibrid gépkocsik a benzinmotoros gép-
kocsiktól eltér ő hangot bocsátanak ki.
Amikor a hibrid rendszer m űködik, a hát-
só ülés mögött lév ő hibrid akkumulátor
rendszer fel ől zaj hallható. Ha a gáz-
pedált gyorsan nyomja le, szokatlan
hangot hallhat. Ha lenyomja a fékpedált,
akkor a regeneratív fékberendezést ől
származó hangot hallhat. A hibrid rend-
szer ki- és bekapcsolásakor egy hang
hallható a motortérben. Ha bekapcsolt
hibrid rendszernél ismétl ődő en lenyomja
a fékpedált, egy hang hallható a motor-
térben. Ezeknek a hangoknak egyike
sem jelez problémát, mivel ezek a hibrid
gépkocsik normál m űködési tulajdonsá-
gai. Az alábbiak bármelyikének bekövetkezte
esetén normál m
űködési körülménynek
tekintend ő, ha a motortérben elektromos
motor hangja hallható:
- Ha a hibrid rendszer kikapcsolása után felengedik a fékpedált.
- Ha kikapcsolt hibrid rendszernél le- nyomják a fékpedált.
- Amikor kinyitják a vezet őajtót.
A hibrid rendszer bekapcsolásakor a
bels ő égés ű motor beindulhat, de nem
feltétlenül indul be. Ebben a helyzetben
vibráció érezhet ő. Ez nem utal rendelle-
nességre. Ha világít a „
” visszajelz ő
lámpa, a hibrid rendszer menetkész ál-
lapotban van. Annak ellenére, hogy a
bels ő égés ű motor nem jár, a gépkocsi
egészen addig üzemeltethet ő, amíg a
„
” visszajelz ő lámpa világít.
