Hyundai Ioniq Plug-in Hybrid 2018 Betriebsanleitung (in German)

6-36
Anmerkungen für die sichere
Anwendung des Tire Mobility
Kit
• Stellen Sie Ihr Fahrzeug am
Straßenrand ab, damit Sie sicher
und abseits des fließenden
Verkehrs mit dem Tire Mobility Kit
arbeiten können.
• Um sicherzustellen, dass sich Ihr
Fahrzeug auch auf fast ebenem
Untergrund nicht bewegen kann,
betätigen Sie immer die
Feststellbremse.
• Verwenden Sie das Tire Mobility
Kit ausschließlich zum
Abdichten/Aufpumpen von PWK-
Reifen. Mit dem Tire Mobility Kit
können ausschließlich punktuelle
Reifenundichtigkeiten in der
Lauffläche des Reifens
abgedichtet werden.
• Verwenden Sie es nicht für
Motorräder, Fahrräder oder andere
Reifenarten.
• Verwenden Sie das Tire Mobility
Kit aus Sicherheitsgründen nicht,
wenn Rad und/oder Reifen
beschädigt sind.• Das Tire Mobility Kit ist nicht für
Reifenschäden mit einer Größe
von mehr als 6 mm geeignet. Falls
Sie den Reifen mit dem Tire
Mobility Kit nicht in einen
straßentauglichen Zustand
versetzen können, wenden Sie
sich bitte an die nächste
HYUNDAI-Vertragswerkstatt.
• Verwenden Sie das Tire Mobility
Kit nicht, wenn ein Reifen durch
Fahren im defekten Zustand bzw.
mit unzureichendem Luftdruck
stark beschädigt wurde.
• Entfernen Sie keine Fremdkörper
wie z. B. Nägel oder Schrauben,
die in den Reifen eingedrungen
sind.
• Vorausgesetzt, dass sich das
Fahrzeug im Freien befindet,
lassen Sie den Motor laufen.
Andernfalls könnte beim
Kompressorbetrieb unter
Umständen die Fahrzeugbatterie
entladen werden.
• Lassen Sie das Tire Mobility Kit
niemals unbeaufsichtigt, solange
es verwendet wird.• Lassen Sie den Kompressor nicht
länger als 10 Minuten ohne
Unterbrechung laufen, da der
Kompressor überhitzen könnte.
• Setzen Sie das Tire Mobility Kit bei
Außentemperaturen unter -30°C
nicht ein.
• Bei Hautkontakt mit dem
Dichtmittel die Stelle gründlich mit
viel Wasser abwaschen. Suchen
Sie einen Arzt auf, wenn die
Reizung andauert.
• Bei Augenkontakt mit dem
Dichtmittel die Augen mindestens
15 Minuten gründlich mit Wasser
spülen. Suchen Sie einen Arzt auf,
wenn die Reizung andauert.
• Bei Verschlucken des Dichtmittels
den Mund gründlich ausspülen und
viel Wasser trinken. Ist die Person
ohne Bewusstsein, sofort einen
Arzt benachrichtigen.
• Ist man dem Dichtmittel sehr lange
ausgesetzt, kann es zu einer
Schädigung von Körpergewebe
wie z.B. der Nieren usw. kommen.
Pannenhilfe

6-37
Pannenhilfe

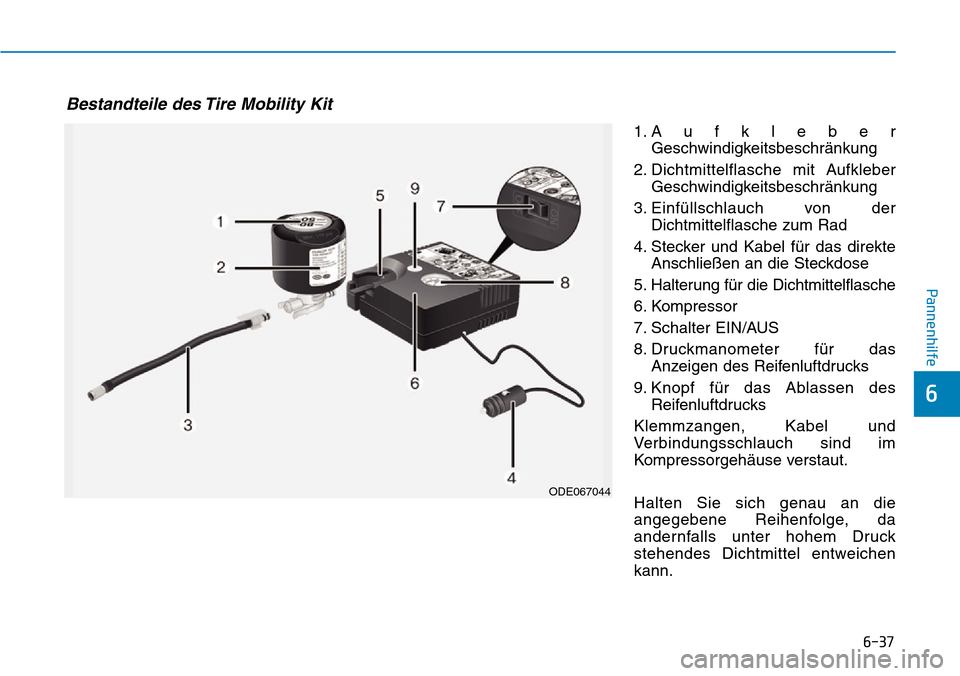

1.Aufkleber
Geschwindigkeitsbeschränkung
2. Dichtmittelflasche mit Aufkleber
Geschwindigkeitsbeschränkung
3. Einfüllschlauch von der
Dichtmittelflasche zum Rad
4. Stecker und Kabel für das direkte
Anschließen an die Steckdose
5. Halterung für die Dichtmittelflasche
6. Kompressor
7. Schalter EIN/AUS
8. Druckmanometer für das
Anzeigen des Reifenluftdrucks
9. Knopf für das Ablassen des
Reifenluftdrucks
Klemmzangen, Kabel und
Verbindungsschlauch sind im
Kompressorgehäuse verstaut.
Halten Sie sich genau an die
angegebene Reihenfolge, da
andernfalls unter hohem Druck
stehendes Dichtmittel entweichen
kann.
6
ODE067044
Bestandteile des Tire Mobility Kit

6-38
Verwendung des Tire Mobility
Kit
1. Schütteln Sie die
Dichtmittelflasche (2).2. Schließen Sie den Einfüllschlauch
(3) in Richtung (A) an die
Dichtmittelflasche (2) an und
schließen Sie dann die
Dichtmittelflasche in Richtung (B)
an den Kompressor (6) an.
3. Vergewissern Sie sich, dass der
Kompressor ausgeschaltet ist.
Pannenhilfe
Verwenden Sie das
Reifendichtmittel nicht nach
Ablauf des auf dem Behälter
angegebenen Verfallsdatums.
Andernfalls besteht erhöhte
Gefahr von Reifenschäden.
VORSICHT
•Von Kindern fernhalten.
•Nicht in die Augen gelangen
lassen.
•Nicht verschlucken.
VORSICHT
Lösen Sie den Aufkleber (1) mit
dem
Höchstgeschwindigkeitshinwei
s von der Dichtmittelflasche (2)
und befestigen Sie ihn gut
sichtbar im Fahrzeug (zum
Beispiel im Bereich des
Lenkrads), damit der Fahrer
daran erinnert wird, dass er
nicht zu schnell fahren darf.
VORSICHT
OAE066014
OIGH067042

6-39
Pannenhilfe
4. Schrauben Sie die Ventilkappe
vom Ventil des defekten Reifens
ab, und schrauben Sie den
Einfüllschlauch (3) der
Dichtmittelflasche auf das Ventil.5. Schließen Sie das Netzkabel (3)
des Kompressors an die
Steckdose des Fahrzeugs an.
6. Schalten Sie den Kompressor bei
eingeschaltetem Fahrzeug
(Kontrollleuchte EIN) ein und
lassen Sie ihn ca. 5 - 7 Minuten
lang laufen, um das Dichtmittel bis
zum Erreichen des richtigen
Drucks einzufüllen.(Siehe
Kapitel 8 Reifen und Räder).Der
Reifendruck nach dem Befüllen
spielt keine Rolle. Er wird später
kontrolliert und ggf. korrigiert.
Achten Sie darauf, den Reifen
nicht zu voll zu pumpen, und
halten Sie sich während des
Befüllens vom Reifen fern.
6
OAE067040
Schließen Sie den Dichtmittel-
Einfüllschlauch fest an das
Ventil an. Andernfalls fließt das
Dichtmittel möglicherweise
zurück und verstopft den
Einfüllschlauch.
ACHTUNG
OAE066027
OAE067016

6-40

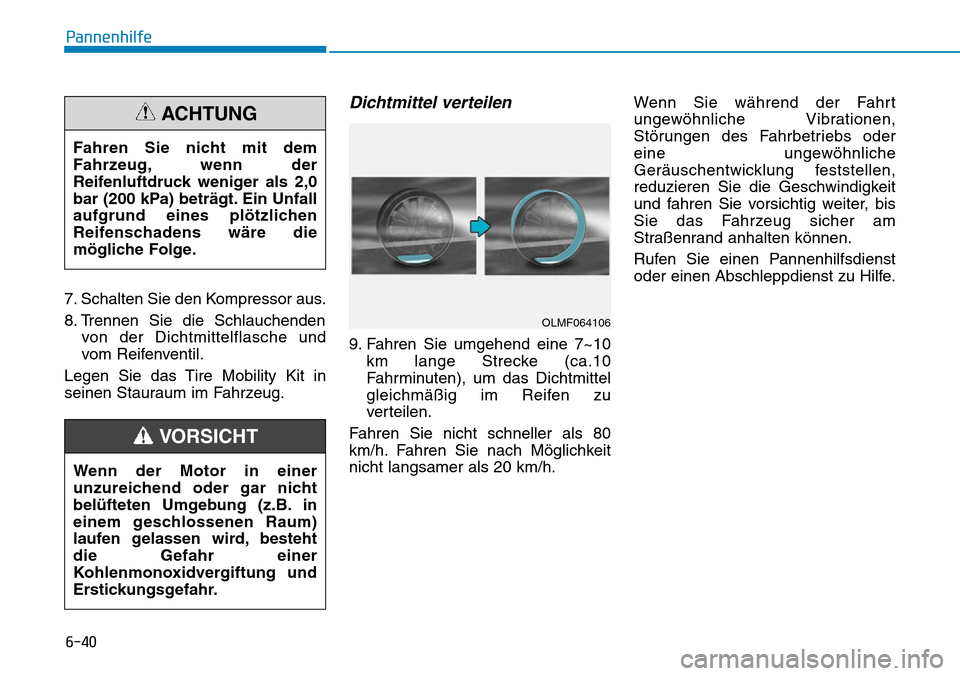

7. Schalten Sie den Kompressor aus.
8. Trennen Sie die Schlauchenden
von der Dichtmittelflasche und
vom Reifenventil.
Legen Sie das Tire Mobility Kit in
seinen Stauraum im Fahrzeug.
Dichtmittel verteilen
9. Fahren Sie umgehend eine 7~10
km lange Strecke (ca.10
Fahrminuten), um das Dichtmittel
gleichmäßig im Reifen zu
verteilen.
Fahren Sie nicht schneller als 80
km/h. Fahren Sie nach Möglichkeit
nicht langsamer als 20 km/h.Wenn Sie während der Fahrt
ungewöhnliche Vibrationen,
Störungen des Fahrbetriebs oder
eine ungewöhnliche
Geräuschentwicklung feststellen,
reduzieren Sie die Geschwindigkeit
und fahren Sie vorsichtig weiter, bis
Sie das Fahrzeug sicher am
Straßenrand anhalten können.
Rufen Sie einen Pannenhilfsdienst
oder einen Abschleppdienst zu Hilfe.
Pannenhilfe
Fahren Sie nicht mit dem
Fahrzeug, wenn der
Reifenluftdruck weniger als 2,0
bar (200 kPa) beträgt. Ein Unfall
aufgrund eines plötzlichen
Reifenschadens wäre die
mögliche Folge.
ACHTUNG
Wenn der Motor in einer
unzureichend oder gar nicht
belüfteten Umgebung (z.B. in
einem geschlossenen Raum)
laufen gelassen wird, besteht
die Gefahr einer
Kohlenmonoxidvergiftung und
Erstickungsgefahr.
VORSICHT
OLMF064106

6-41
Pannenhilfe

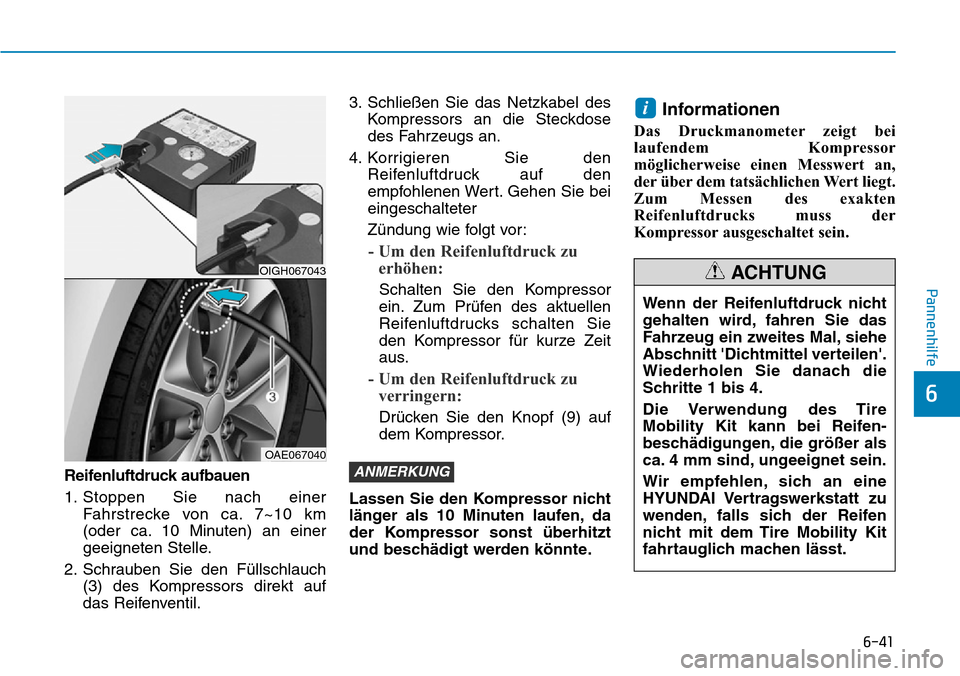

Reifenluftdruck aufbauen
1. Stoppen Sie nach einer
Fahrstrecke von ca. 7~10 km
(oder ca. 10 Minuten) an einer
geeigneten Stelle.
2. Schrauben Sie den Füllschlauch
(3) des Kompressors direkt auf
das Reifenventil.3. Schließen Sie das Netzkabel des
Kompressors an die Steckdose
des Fahrzeugs an.
4. Korrigieren Sie den
Reifenluftdruck auf den
empfohlenen Wert. Gehen Sie bei
eingeschalteter
Zündung wie folgt vor:
- Um den Reifenluftdruck zu
erhöhen:
Schalten Sie den Kompressor
ein. Zum Prüfen des aktuellen
Reifenluftdrucks schalten Sie
den Kompressor für kurze Zeit
aus.
- Um den Reifenluftdruck zu
verringern:
Drücken Sie den Knopf (9) auf
dem Kompressor.
Lassen Sie den Kompressor nicht
länger als 10 Minuten laufen, da
der Kompressor sonst überhitzt
und beschädigt werden könnte.
Informationen
Das Druckmanometer zeigt bei
laufendem Kompressor
möglicherweise einen Messwert an,
der über dem tatsächlichen Wert liegt.
Zum Messen des exakten
Reifenluftdrucks muss der
Kompressor ausgeschaltet sein.
i
ANMERKUNG
6
OIGH067043
OAE067040
Wenn der Reifenluftdruck nicht
gehalten wird, fahren Sie das
Fahrzeug ein zweites Mal, siehe
Abschnitt 'Dichtmittel verteilen'.
Wiederholen Sie danach die
Schritte 1 bis 4.
Die Verwendung des Tire
Mobility Kit kann bei Reifen-
beschädigungen, die größer als
ca. 4 mm sind, ungeeignet sein.
Wir empfehlen, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden, falls sich der Reifen
nicht mit dem Tire Mobility Kit
fahrtauglich machen lässt.
ACHTUNG

6-42
Informationen
Wenn ein repariertes oder ersetztes
Rad wieder am Fahrzeug montiert
wird, ziehen Sie die Radmutter auf ein
Anzugsdrehmoment von 11 - 13 kgm
an.
i
Pannenhilfe
Reifendrucksensor (bei
Ausstattung mit TPMS)
Beim Ersetzen des Reifens
durch einen neuen Reifen sollte
das Dichtmittel von
Reifenluftdrucksensor und Rad
entfernt und der
Reifenluftdrucksensor von
einer Vertragswerkstatt
überprüft werden.
ACHTUNG
Der Reifen muss mit einem
Luftdruck von mindestens 220
kPa (32 psi) befüllt sein. Wenn
dies nicht der Fall ist, setzen Sie
die Fahrt nicht fort.
Rufen Sie einen
Pannenhilfsdienst oder einen
Abschleppdienst zu Hilfe.
VORSICHT

6-43
Pannenhilfe
6

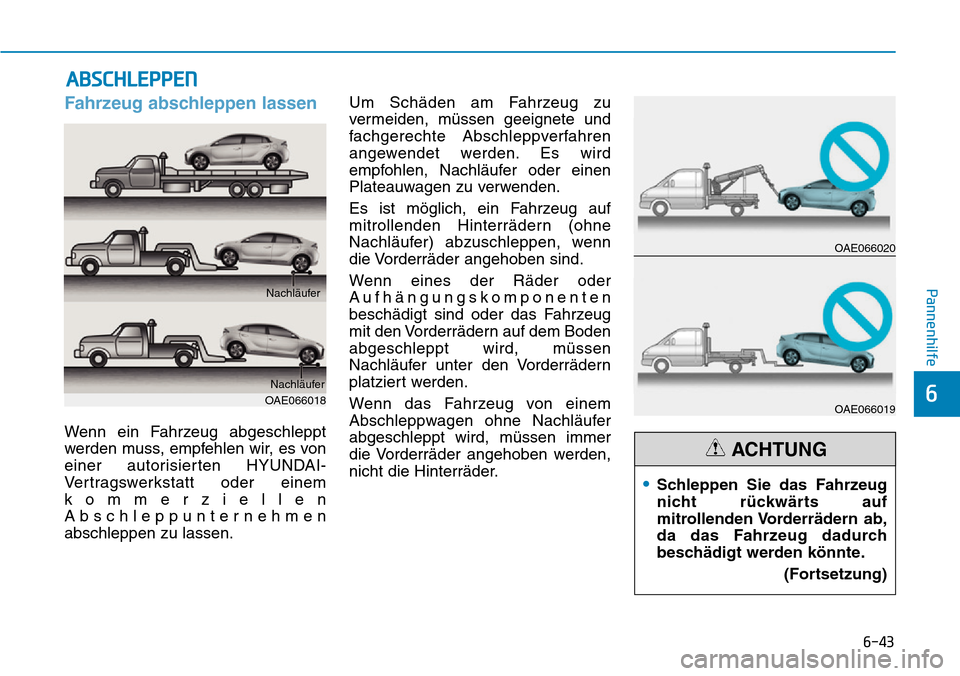

Fahrzeug abschleppen lassen
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einer autorisierten HYUNDAI-
Vertragswerkstatt oder einem
kommerziellen
Abschleppunternehmen
abschleppen zu lassen.Um Schäden am Fahrzeug zu
vermeiden, müssen geeignete und
fachgerechte Abschleppverfahren
angewendet werden. Es wird
empfohlen, Nachläufer oder einen
Plateauwagen zu verwenden.
Es ist möglich, ein Fahrzeug auf
mitrollenden Hinterrädern (ohne
Nachläufer) abzuschleppen, wenn
die Vorderräder angehoben sind.
Wenn eines der Räder oder
Aufhängungskomponenten
beschädigt sind oder das Fahrzeug
mit den Vorderrädern auf dem Boden
abgeschleppt wird, müssen
Nachläufer unter den Vorderrädern
platziert werden.
Wenn das Fahrzeug von einem
Abschleppwagen ohne Nachläufer
abgeschleppt wird, müssen immer
die Vorderräder angehoben werden,
nicht die Hinterräder.
ABSCHLEPPEN
OAE066018Nachläufer Nachläufer
•Schleppen Sie das Fahrzeug
nicht rückwärts auf
mitrollenden Vorderrädern ab,
da das Fahrzeug dadurch
beschädigt werden könnte.
(Fortsetzung)
ACHTUNG
OAE066020
OAE066019

6-44
Pannenhilfe

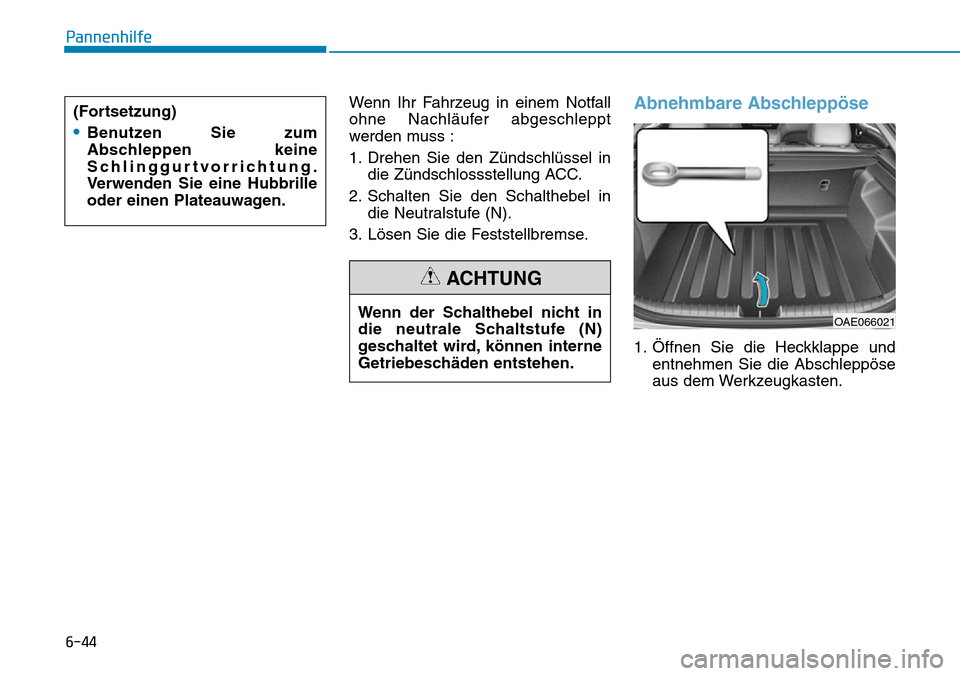

Wenn Ihr Fahrzeug in einem Notfall
ohne Nachläufer abgeschleppt
werden muss :
1. Drehen Sie den Zündschlüssel in
die Zündschlossstellung ACC.
2. Schalten Sie den Schalthebel in
die Neutralstufe (N).
3. Lösen Sie die Feststellbremse.
Abnehmbare Abschleppöse
1. Öffnen Sie die Heckklappe und
entnehmen Sie die Abschleppöse
aus dem Werkzeugkasten. Wenn der Schalthebel nicht in
die neutrale Schaltstufe (N)
geschaltet wird, können interne
Getriebeschäden entstehen.
ACHTUNG
OAE066021
(Fortsetzung)
•Benutzen Sie zum
Abschleppen keine
Schlinggurtvorrichtung.
Verwenden Sie eine Hubbrille
oder einen Plateauwagen.

6-45
Pannenhilfe
6

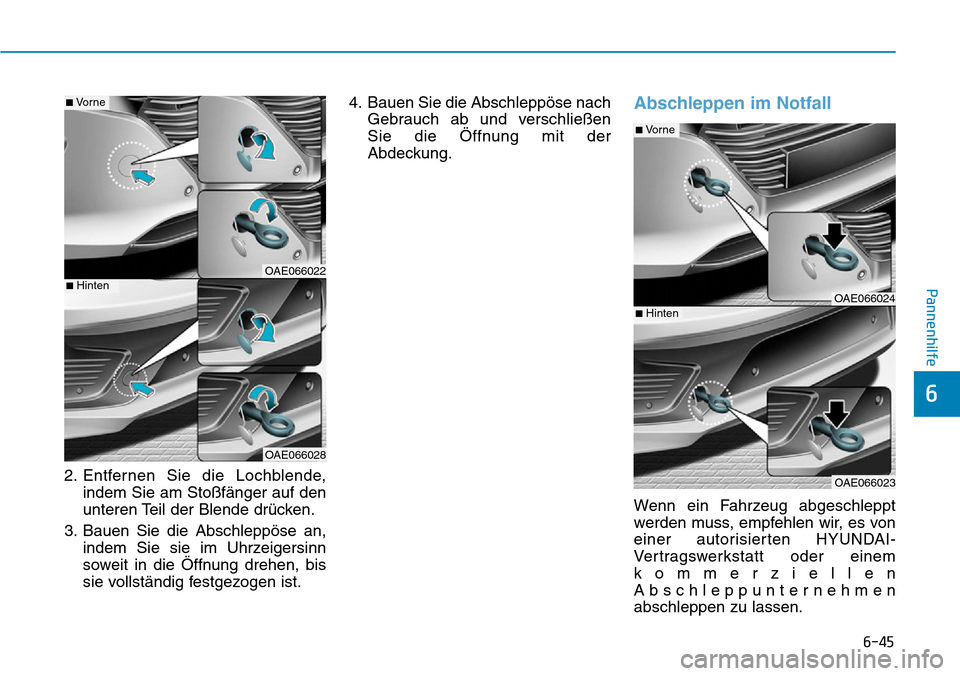

2. Entfernen Sie die Lochblende,
indem Sie am Stoßfänger auf den
unteren Teil der Blende drücken.
3. Bauen Sie die Abschleppöse an,
indem Sie sie im Uhrzeigersinn
soweit in die Öffnung drehen, bis
sie vollständig festgezogen ist.4. Bauen Sie die Abschleppöse nach
Gebrauch ab und verschließen
Sie die Öffnung mit der
Abdeckung.
Abschleppen im Notfall
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einer autorisierten HYUNDAI-
Vertragswerkstatt oder einem
kommerziellen
Abschleppunternehmen
abschleppen zu lassen.
OAE066024
OAE066023
■Vo r n e
■Hinten
OAE066022
OAE066028
■Vo r n e
■Hinten
