Hyundai Ioniq Plug-in Hybrid 2018 Betriebsanleitung (in German)

6-16

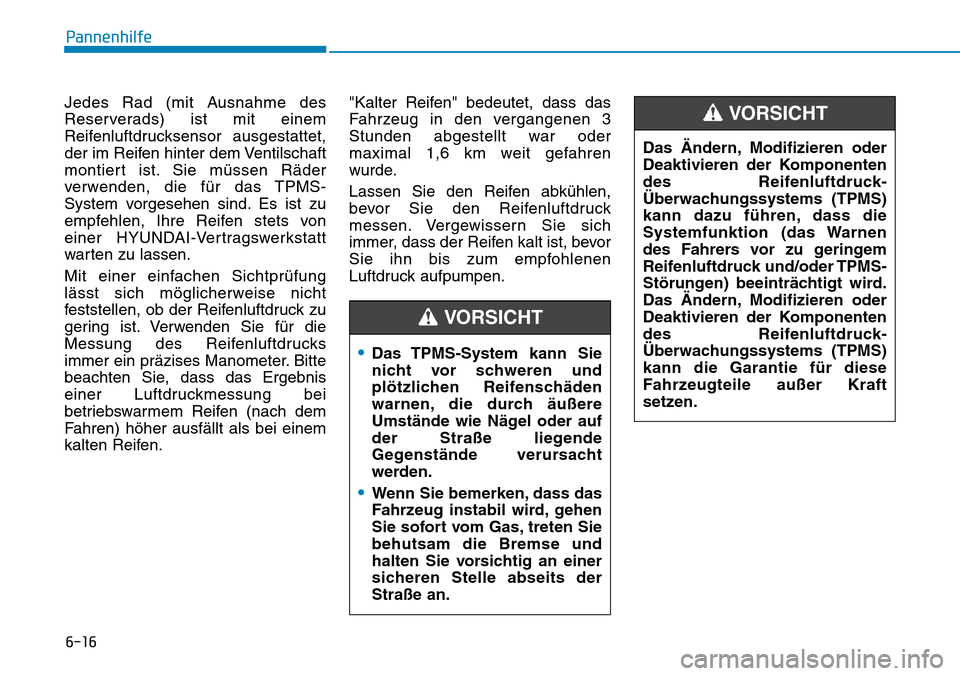

Jedes Rad (mit Ausnahme des
Reserverads) ist mit einem
Reifenluftdrucksensor ausgestattet,
der im Reifen hinter dem Ventilschaft
montiert ist. Sie müssen Räder
verwenden, die für das TPMS-
System vorgesehen sind. Es ist zu
empfehlen, Ihre Reifen stets von
einer HYUNDAI-Vertragswerkstatt
warten zu lassen.
Mit einer einfachen Sichtprüfung
lässt sich möglicherweise nicht
feststellen, ob der Reifenluftdruck zu
gering ist. Verwenden Sie für die
Messung des Reifenluftdrucks
immer ein präzises Manometer. Bitte
beachten Sie, dass das Ergebnis
einer Luftdruckmessung bei
betriebswarmem Reifen (nach dem
Fahren) höher ausfällt als bei einem
kalten Reifen."Kalter Reifen" bedeutet, dass das
Fahrzeug in den vergangenen 3
Stunden abgestellt war oder
maximal 1,6 km weit gefahren
wurde.
Lassen Sie den Reifen abkühlen,
bevor Sie den Reifenluftdruck
messen. Vergewissern Sie sich
immer, dass der Reifen kalt ist, bevor
Sie ihn bis zum empfohlenen
Luftdruck aufpumpen.
Pannenhilfe
•Das TPMS-System kann Sie
nicht vor schweren und
plötzlichen Reifenschäden
warnen, die durch äußere
Umstände wie Nägel oder auf
der Straße liegende
Gegenstände verursacht
werden.
•Wenn Sie bemerken, dass das
Fahrzeug instabil wird, gehen
Sie sofort vom Gas, treten Sie
behutsam die Bremse und
halten Sie vorsichtig an einer
sicheren Stelle abseits der
Straße an.
VORSICHT
Das Ändern, Modifizieren oder
Deaktivieren der Komponenten
des Reifenluftdruck-
Überwachungssystems (TPMS)
kann dazu führen, dass die
Systemfunktion (das Warnen
des Fahrers vor zu geringem
Reifenluftdruck und/oder TPMS-
Störungen) beeinträchtigt wird.
Das Ändern, Modifizieren oder
Deaktivieren der Komponenten
des Reifenluftdruck-
Überwachungssystems (TPMS)
kann die Garantie für diese
Fahrzeugteile außer Kraft
setzen.
VORSICHT

6-17
Pannenhilfe
6

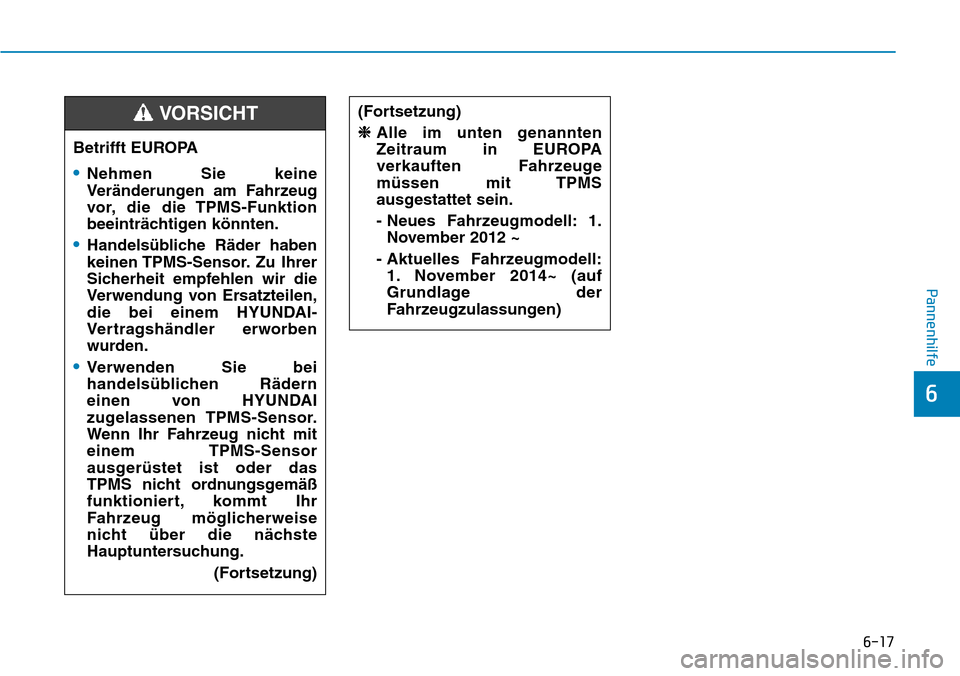

Betrifft EUROPA
•Nehmen Sie keine
Veränderungen am Fahrzeug
vor, die die TPMS-Funktion
beeinträchtigen könnten.
•Handelsübliche Räder haben
keinen TPMS-Sensor. Zu Ihrer
Sicherheit empfehlen wir die
Verwendung von Ersatzteilen,
die bei einem HYUNDAI-
Vertragshändler erworben
wurden.
•Verwenden Sie bei
handelsüblichen Rädern
einen von HYUNDAI
zugelassenen TPMS-Sensor.
Wenn Ihr Fahrzeug nicht mit
einem TPMS-Sensor
ausgerüstet ist oder das
TPMS nicht ordnungsgemäß
funktioniert, kommt Ihr
Fahrzeug möglicherweise
nicht über die nächste
Hauptuntersuchung.
(Fortsetzung)
(Fortsetzung)
❈Alle im unten genannten
Zeitraum in EUROPA
verkauften Fahrzeuge
m

6-18
Pannenhilfe

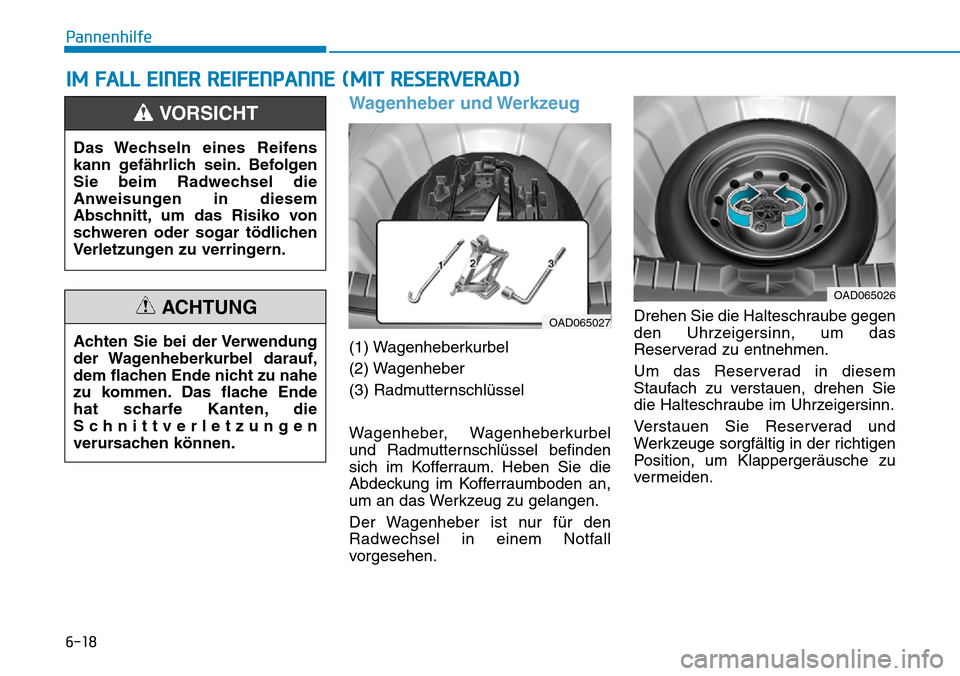

Wagenheber und Werkzeug
(1) Wagenheberkurbel
(2) Wagenheber
(3) Radmutternschlüssel
Wagenheber, Wagenheberkurbel
und Radmutternschlüssel befinden
sich im Kofferraum. Heben Sie die
Abdeckung im Kofferraumboden an,
um an das Werkzeug zu gelangen.
Der Wagenheber ist nur für den
Radwechsel in einem Notfall
vorgesehen.Drehen Sie die Halteschraube gegen
den Uhrzeigersinn, um das
Reserverad zu entnehmen.
Um das Reserverad in diesem
Staufach zu verstauen, drehen Sie
die Halteschraube im Uhrzeigersinn.
Verstauen Sie Reserverad und
Werkzeuge sorgfältig in der richtigen
Position, um Klappergeräusche zu
vermeiden.
IM FALL EINER REIFENPANNE (MIT RESERVERAD)
OAD065027
OAD065026
Das Wechseln eines Reifens
kann gefährlich sein. Befolgen
Sie beim Radwechsel die
Anweisungen in diesem
Abschnitt, um das Risiko von
schweren oder sogar tödlichen
Verletzungen zu verringern.
VORSICHT
Achten Sie bei der Verwendung
der Wagenheberkurbel darauf,
dem flachen Ende nicht zu nahe
zu kommen. Das flache Ende
hat scharfe Kanten, die
Schnittverletzungen
verursachen können.
ACHTUNG

6-19
Pannenhilfe
6

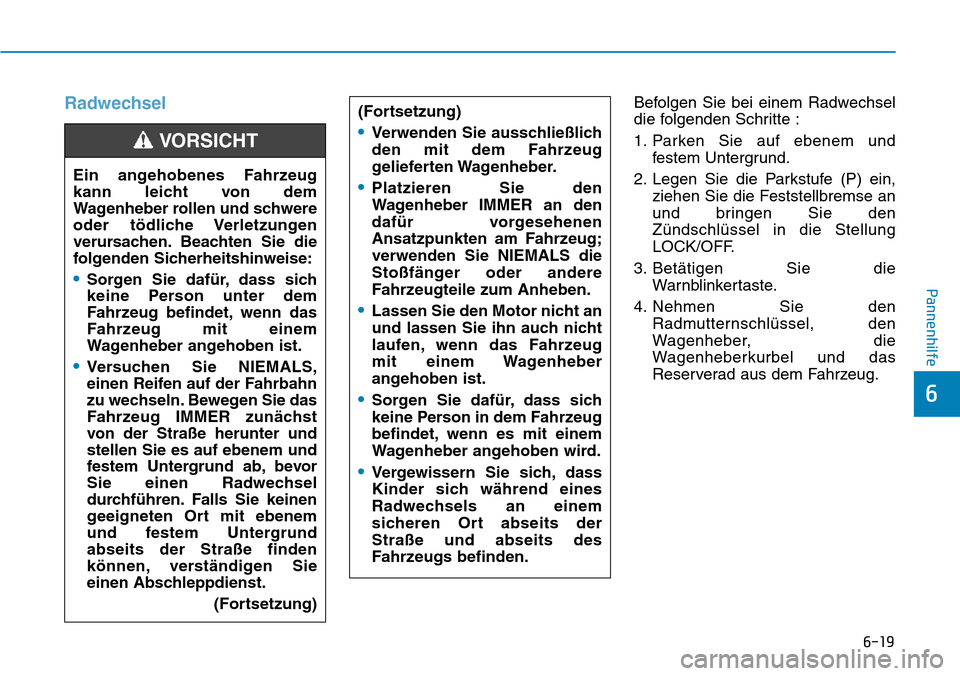

RadwechselBefolgen Sie bei einem Radwechsel
die folgenden Schritte :
1. Parken Sie auf ebenem und
festem Untergrund.
2. Legen Sie die Parkstufe (P) ein,
ziehen Sie die Feststellbremse an
und bringen Sie den
Zündschlüssel in die Stellung
LOCK/OFF.
3. Betätigen Sie die
Warnblinkertaste.
4. Nehmen Sie den
Radmutternschlüssel, den
Wagenheber, die
Wagenheberkurbel und das
Reserverad aus dem Fahrzeug. Ein angehobenes Fahrzeug
kann leicht von dem
Wagenheber rollen und schwere
oder tödliche Verletzungen
verursachen. Beachten Sie die
folgenden Sicherheitshinweise:
•Sorgen Sie dafür, dass sich
keine Person unter dem
Fahrzeug befindet, wenn das
Fahrzeug mit einem
Wagenheber angehoben ist.
•Versuchen Sie NIEMALS,
einen Reifen auf der Fahrbahn
zu wechseln. Bewegen Sie das
Fahrzeug IMMER zunächst
von der Straße herunter und
stellen Sie es auf ebenem und
festem Untergrund ab, bevor
Sie einen Radwechsel
durchführen. Falls Sie keinen
geeigneten Ort mit ebenem
und festem Untergrund
abseits der Straße finden
können, verständigen Sie
einen Abschleppdienst.
(Fortsetzung)
VORSICHT
(Fortsetzung)
•Verwenden Sie ausschließlich
den mit dem Fahrzeug
gelieferten Wagenheber.
•Platzieren Sie den
Wagenheber IMMER an den
dafür vorgesehenen
Ansatzpunkten am Fahrzeug;
verwenden Sie NIEMALS die
Stoßfänger oder andere
Fahrzeugteile zum Anheben.
•Lassen Sie den Motor nicht an
und lassen Sie ihn auch nicht
laufen, wenn das Fahrzeug
mit einem Wagenheber
angehoben ist.
•Sorgen Sie dafür, dass sich
keine Person in dem Fahrzeug
befindet, wenn es mit einem
Wagenheber angehoben wird.
•Vergewissern Sie sich, dass
Kinder sich während eines
Radwechsels an einem
sicheren Ort abseits der
Straße und abseits des
Fahrzeugs befinden.

6-20
Pannenhilfe
5. Blockieren Sie das Rad, welches
dem zu wechselnden Rad schräg
gegenüber liegt, vorne und hinten
mit einem Radkeil.6. Lösen Sie die Radmuttern gegen
den Uhrzeigersinn um je eine
Umdrehung in der oben gezeigten
Reihenfolge, entfernen Sie jedoch
keine der Radmuttern vollständig,
bevor das Rad vom Boden
abgehoben wurde.7. Platzieren Sie den Wagenheber
unter dem Rahmen an dem dafür
vorgesehenen Ansatzpunkt, der
dem zu wechselnden Rad am
nächsten liegt. Bei den
Ansatzpunkten handelt es sich um
spezielle, mit dem Rahmen
verschweißte Platten, die zwei
Aussparungen und zwei
Vertiefungen aufweisen. Setzen
Sie den Wagenheber niemals an
anderen Stellen oder Teilen des
Fahrzeugs an, da es andernfalls
zu Schäden am seitlichen
Dichtungsprofil kommen kann.
OAE066010
R R
a a
d d
k k
e e
i i
l l
OAE066011OAE066012
■Vo r n e■Hinten

6-21
Pannenhilfe
6

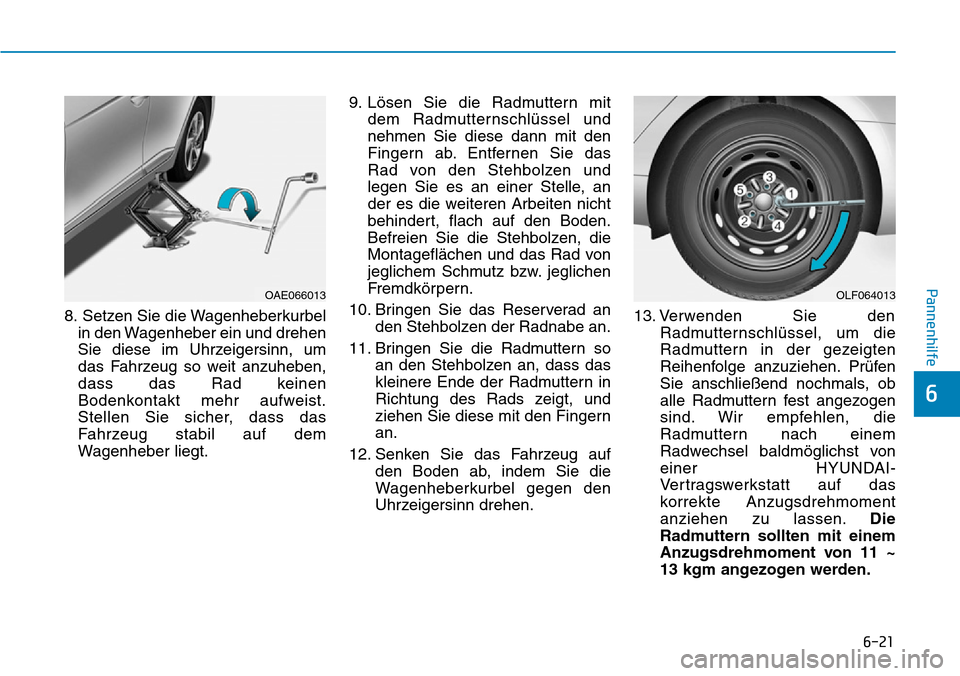

8. Setzen Sie die Wagenheberkurbel
in den Wagenheber ein und drehen
Sie diese im Uhrzeigersinn, um
das Fahrzeug so weit anzuheben,
dass das Rad keinen
Bodenkontakt mehr aufweist.
Stellen Sie sicher, dass das
Fahrzeug stabil auf dem
Wagenheber liegt.9. Lösen Sie die Radmuttern mit
dem Radmutternschlüssel und
nehmen Sie diese dann mit den
Fingern ab. Entfernen Sie das
Rad von den Stehbolzen und
legen Sie es an einer Stelle, an
der es die weiteren Arbeiten nicht
behindert, flach auf den Boden.
Befreien Sie die Stehbolzen, die
Montageflächen und das Rad von
jeglichem Schmutz bzw. jeglichen
Fremdkörpern.
10. Bringen Sie das Reserverad an
den Stehbolzen der Radnabe an.
11. Bringen Sie die Radmuttern so
an den Stehbolzen an, dass das
kleinere Ende der Radmuttern in
Richtung des Rads zeigt, und
ziehen Sie diese mit den Fingern
an.
12. Senken Sie das Fahrzeug auf
den Boden ab, indem Sie die
Wagenheberkurbel gegen den
Uhrzeigersinn drehen.13. Verwenden Sie den
Radmutternschlüssel, um die
Radmuttern in der gezeigten
Reihenfolge anzuziehen. Prüfen
Sie anschließend nochmals, ob
alle Radmuttern fest angezogen
sind. Wir empfehlen, die
Radmuttern nach einem
Radwechsel baldmöglichst von
einer HYUNDAI-
Vertragswerkstatt auf das
korrekte Anzugsdrehmoment
anziehen zu lassen.Die
Radmuttern sollten mit einem
Anzugsdrehmoment von 11 ~
13 kgm angezogen werden.
OAE066013OLF064013

6-22
Pannenhilfe

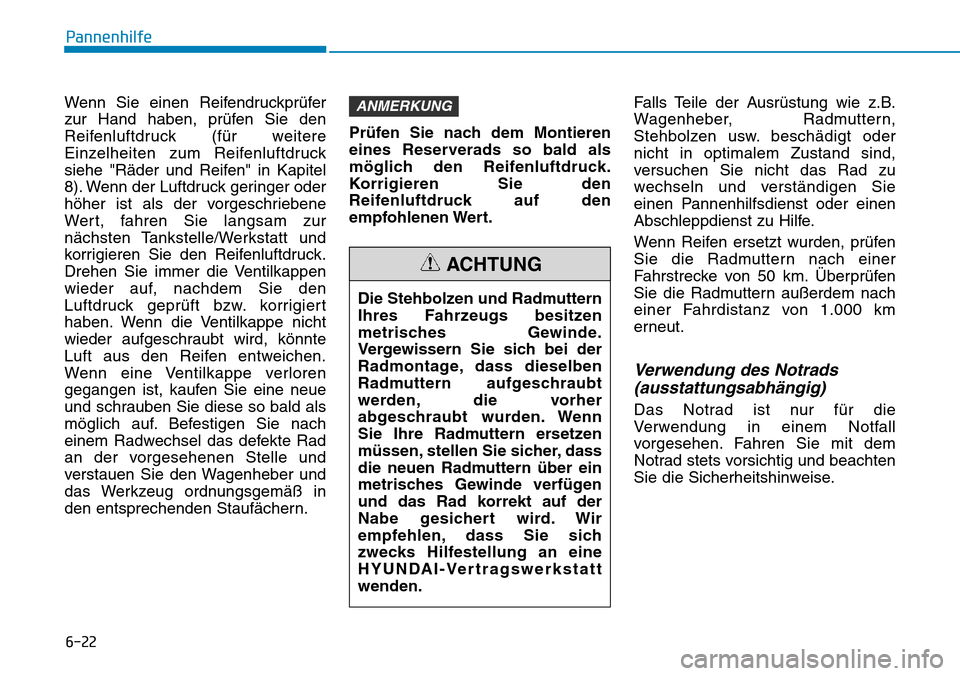

Wenn Sie einen Reifendruckprüfer
zur Hand haben, prüfen Sie den
Reifenluftdruck (für weitere
Einzelheiten zum Reifenluftdruck
siehe "Räder und Reifen" in Kapitel
8). Wenn der Luftdruck geringer oder
höher ist als der vorgeschriebene
Wert, fahren Sie langsam zur
nächsten Tankstelle/Werkstatt und
korrigieren Sie den Reifenluftdruck.
Drehen Sie immer die Ventilkappen
wieder auf, nachdem Sie den
Luftdruck geprüft bzw. korrigiert
haben. Wenn die Ventilkappe nicht
wieder aufgeschraubt wird, könnte
Luft aus den Reifen entweichen.
Wenn eine Ventilkappe verloren
gegangen ist, kaufen Sie eine neue
und schrauben Sie diese so bald als
möglich auf. Befestigen Sie nach
einem Radwechsel das defekte Rad
an der vorgesehenen Stelle und
verstauen Sie den Wagenheber und
das Werkzeug ordnungsgemäß in
den entsprechenden Staufächern.Prüfen Sie nach dem Montieren
eines Reserverads so bald als
möglich den Reifenluftdruck.
Korrigieren Sie den
Reifenluftdruck auf den
empfohlenen Wert.Falls Teile der Ausrüstung wie z.B.
Wagenheber, Radmuttern,
Stehbolzen usw. beschädigt oder
nicht in optimalem Zustand sind,
versuchen Sie nicht das Rad zu
wechseln und verständigen Sie
einen Pannenhilfsdienst oder einen
Abschleppdienst zu Hilfe.
Wenn Reifen ersetzt wurden, prüfen
Sie die Radmuttern nach einer
Fahrstrecke von 50 km. Überprüfen
Sie die Radmuttern außerdem nach
einer Fahrdistanz von 1.000 km
erneut.
Verwendung des Notrads
(ausstattungsabhängig)
Das Notrad ist nur für die
Verwendung in einem Notfall
vorgesehen. Fahren Sie mit dem
Notrad stets vorsichtig und beachten
Sie die Sicherheitshinweise.
ANMERKUNG
Die Stehbolzen und Radmuttern
Ihres Fahrzeugs besitzen
metrisches Gewinde.
Vergewissern Sie sich bei der
Radmontage, dass dieselben
Radmuttern aufgeschraubt
werden, die vorher
abgeschraubt wurden. Wenn
Sie Ihre Radmuttern ersetzen
müssen, stellen Sie sicher, dass
die neuen Radmuttern über ein
metrisches Gewinde verfügen
und das Rad korrekt auf der
Nabe gesichert wird. Wir
empfehlen, dass Sie sich
zwecks Hilfestellung an eine
HYUNDAI-Vertragswerkstatt
wenden.
ACHTUNG

6-23
Pannenhilfe
6

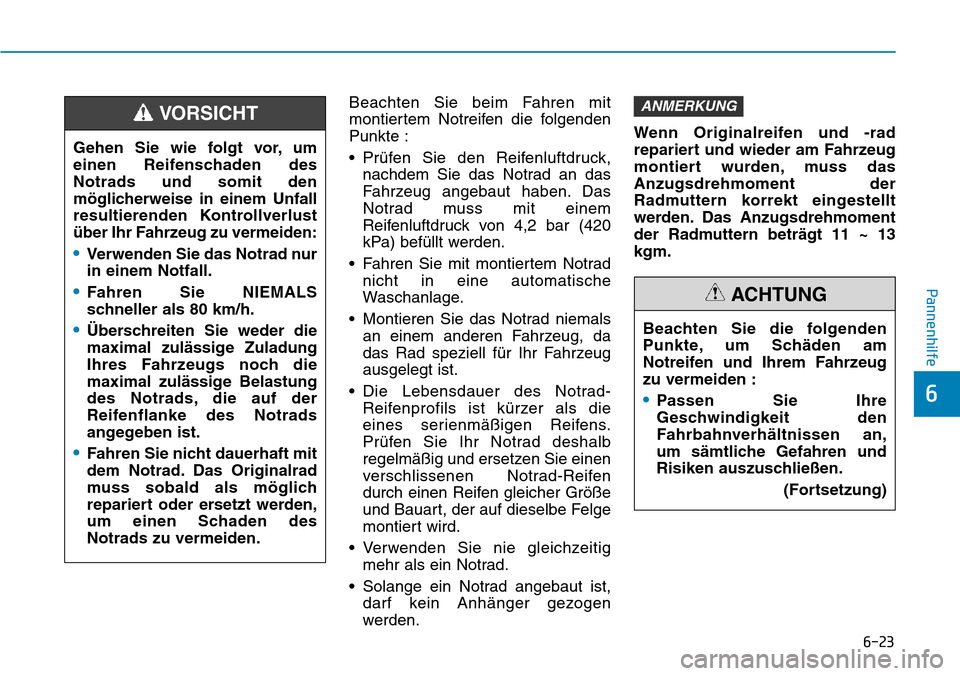

Beachten Sie beim Fahren mit
montiertem Notreifen die folgenden
Punkte :
• Prüfen Sie den Reifenluftdruck,
nachdem Sie das Notrad an das
Fahrzeug angebaut haben. Das
Notrad muss mit einem
Reifenluftdruck von 4,2 bar (420
kPa) befüllt werden.
• Fahren Sie mit montiertem Notrad
nicht in eine automatische
Waschanlage.
• Montieren Sie das Notrad niemals
an einem anderen Fahrzeug, da
das Rad speziell für Ihr Fahrzeug
ausgelegt ist.
• Die Lebensdauer des Notrad-
Reifenprofils ist kürzer als die
eines serienmäßigen Reifens.
Prüfen Sie Ihr Notrad deshalb
regelmäßig und ersetzen Sie einen
verschlissenen Notrad-Reifen
durch einen Reifen gleicher Größe
und Bauart, der auf dieselbe Felge
montiert wird.
• Verwenden Sie nie gleichzeitig
mehr als ein Notrad.
• Solange ein Notrad angebaut ist,
darf kein Anhänger gezogen
werden.Wenn Originalreifen und -rad
repariert und wieder am Fahrzeug
montiert wurden, muss das
Anzugsdrehmoment der
Radmuttern korrekt eingestellt
werden. Das Anzugsdrehmoment
der Radmuttern beträgt 11 ~ 13
kgm.ANMERKUNG
Gehen Sie wie folgt vor, um
einen Reifenschaden des
Notrads und somit den
möglicherweise in einem Unfall
resultierenden Kontrollverlust
über Ihr Fahrzeug zu vermeiden:
•Verwenden Sie das Notrad nur
in einem Notfall.
•Fahren Sie NIEMALS
schneller als 80 km/h.
•Überschreiten Sie weder die
maximal zulässige Zuladung
Ihres Fahrzeugs noch die
maximal zulässige Belastung
des Notrads, die auf der
Reifenflanke des Notrads
angegeben ist.
•Fahren Sie nicht dauerhaft mit
dem Notrad. Das Originalrad
muss sobald als möglich
repariert oder ersetzt werden,
um einen Schaden des
Notrads zu vermeiden.
VORSICHT
Beachten Sie die folgenden
Punkte, um Schäden am
Notreifen und Ihrem Fahrzeug
zu vermeiden :
•Passen Sie Ihre
Geschwindigkeit den
Fahrbahnverhältnissen an,
um sämtliche Gefahren und
Risiken auszuschließen.
(Fortsetzung)
ACHTUNG

6-24
Pannenhilfe

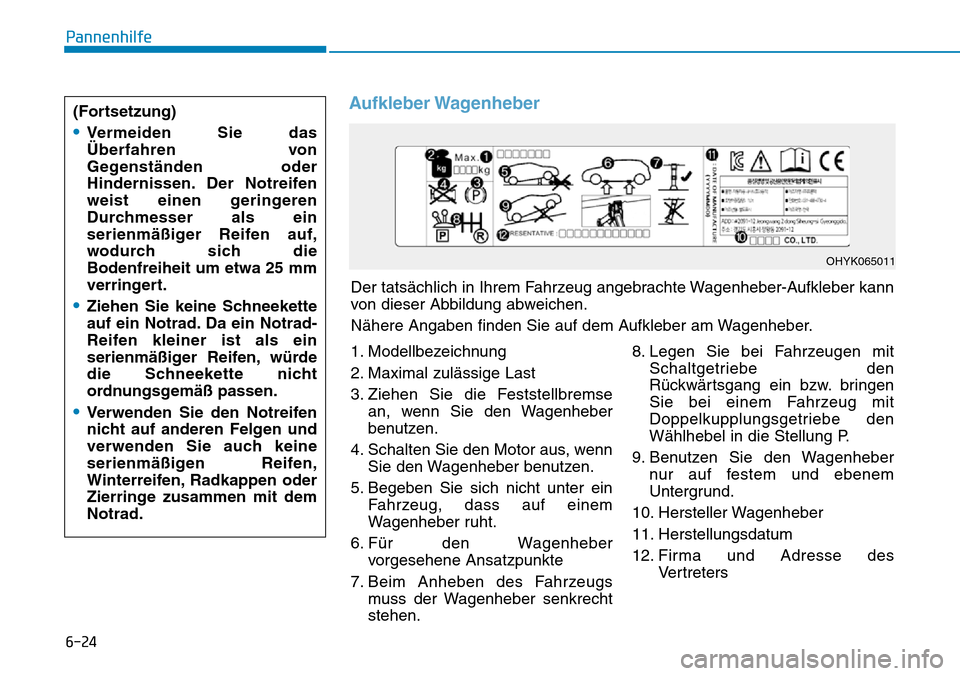

Aufkleber Wagenheber
Der tatsächlich in Ihrem Fahrzeug angebrachte Wagenheber-Aufkleber kann
von dieser Abbildung abweichen.
Nähere Angaben finden Sie auf dem Aufkleber am Wagenheber.
1. Modellbezeichnung
2. Maximal zulässige Last
3. Ziehen Sie die Feststellbremse
an, wenn Sie den Wagenheber
benutzen.
4. Schalten Sie den Motor aus, wenn
Sie den Wagenheber benutzen.
5. Begeben Sie sich nicht unter ein
Fahrzeug, dass auf einem
Wagenheber ruht.
6. Für den Wagenheber
vorgesehene Ansatzpunkte
7. Beim Anheben des Fahrzeugs
muss der Wagenheber senkrecht
stehen.8. Legen Sie bei Fahrzeugen mit
Schaltgetriebe den
Rückwärtsgang ein bzw. bringen
Sie bei einem Fahrzeug mit
Doppelkupplungsgetriebe den
Wählhebel in die Stellung P.
9. Benutzen Sie den Wagenheber
nur auf festem und ebenem
Untergrund.
10. Hersteller Wagenheber
11. Herstellungsdatum
12. Firma und Adresse des
Vertreters
OHYK065011
(Fortsetzung)
•Vermeiden Sie das
Überfahren von
Gegenständen oder
Hindernissen. Der Notreifen
weist einen geringeren
Durchmesser als ein
serienmäßiger Reifen auf,
wodurch sich die
Bodenfreiheit um etwa 25 mm
verringert.
•Ziehen Sie keine Schneekette
auf ein Notrad. Da ein Notrad-
Reifen kleiner ist als ein
serienmäßiger Reifen, würde
die Schneekette nicht
ordnungsgemäß passen.
•Verwenden Sie den Notreifen
nicht auf anderen Felgen und
verwenden Sie auch keine
serienmäßigen Reifen,
Winterreifen, Radkappen oder
Zierringe zusammen mit dem
Notrad.

6-25
Pannenhilfe
6
JACKDOC14S

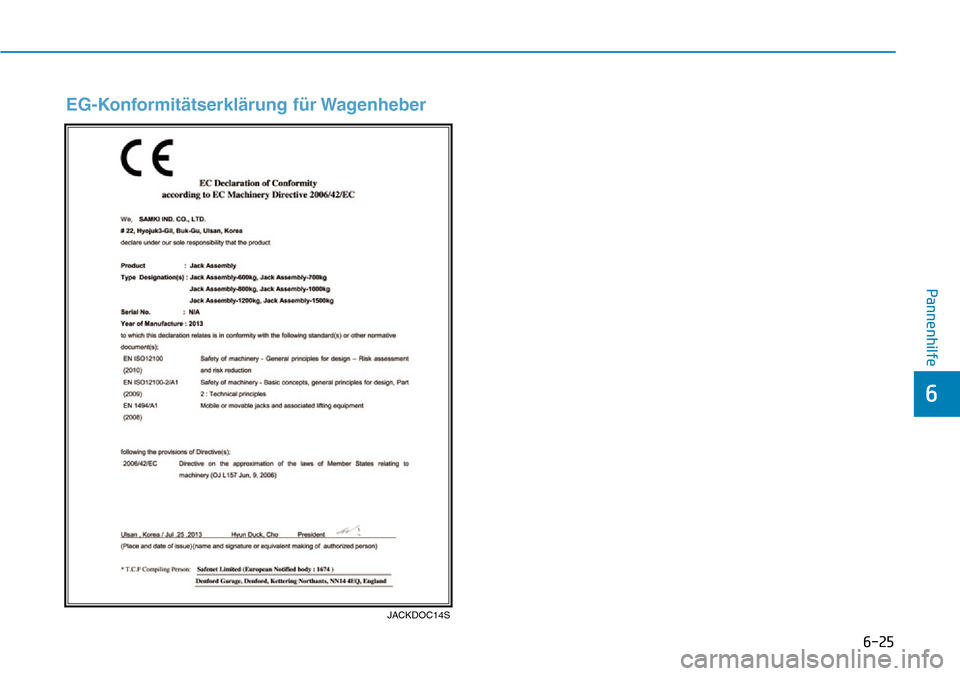

EG-Konformitätserklärung für Wagenheber
