Hyundai Ioniq Plug-in Hybrid 2019 Manual del propietario (in Spanish)

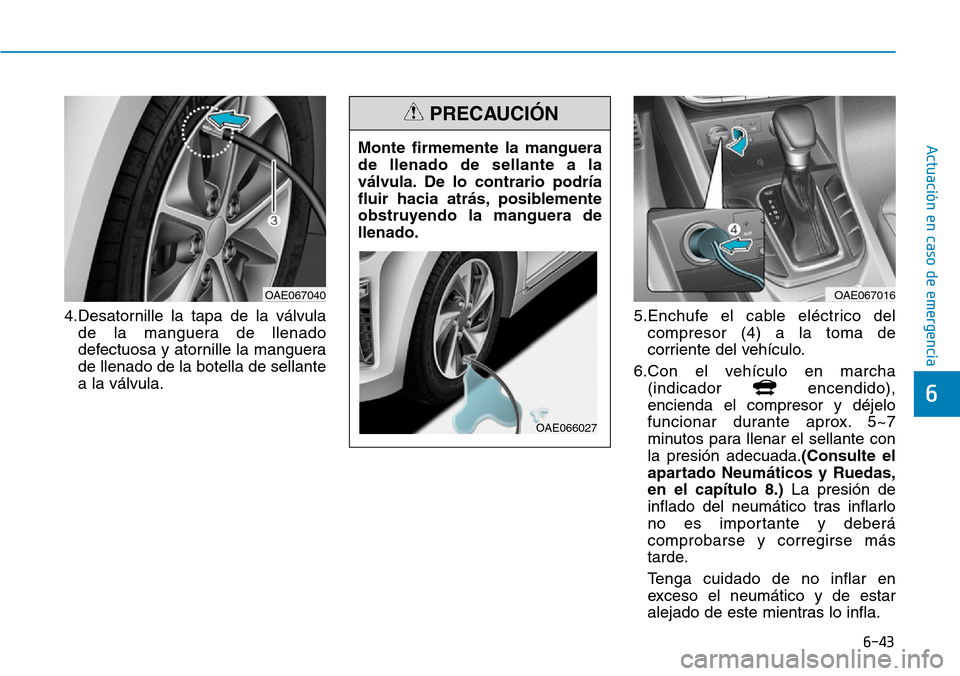

6-43
Actuación en caso de emergencia
6
4.Desatornille la tapa de la válvula
de la manguera de llenado
defectuosa y atornille la manguera
de llenado de la botella de sellante
a la válvula.5.Enchufe el cable eléctrico del
compresor (4) a la toma de
corriente del vehículo.
6.Con el vehículo en marcha
(indicador encendido),
encienda el compresor y déjelo
funcionar durante aprox. 5~7
minutos para llenar el sellante con
la presión adecuada.(Consulte el
apartado Neumáticos y Ruedas,
en el capítulo 8.)La presión de
inflado del neumático tras inflarlo
no es importante y deberá
comprobarse y corregirse más
tarde.
Tenga cuidado de no inflar en
exceso el neumático y de estar
alejado de este mientras lo infla.
Monte firmemente la manguera
de llenado de sellante a la
válvula. De lo contrario podría
fluir hacia atrás, posiblemente
obstruyendo la manguera de
llenado.
PRECAUCIÓN
OAE066027
OAE067016OAE067040

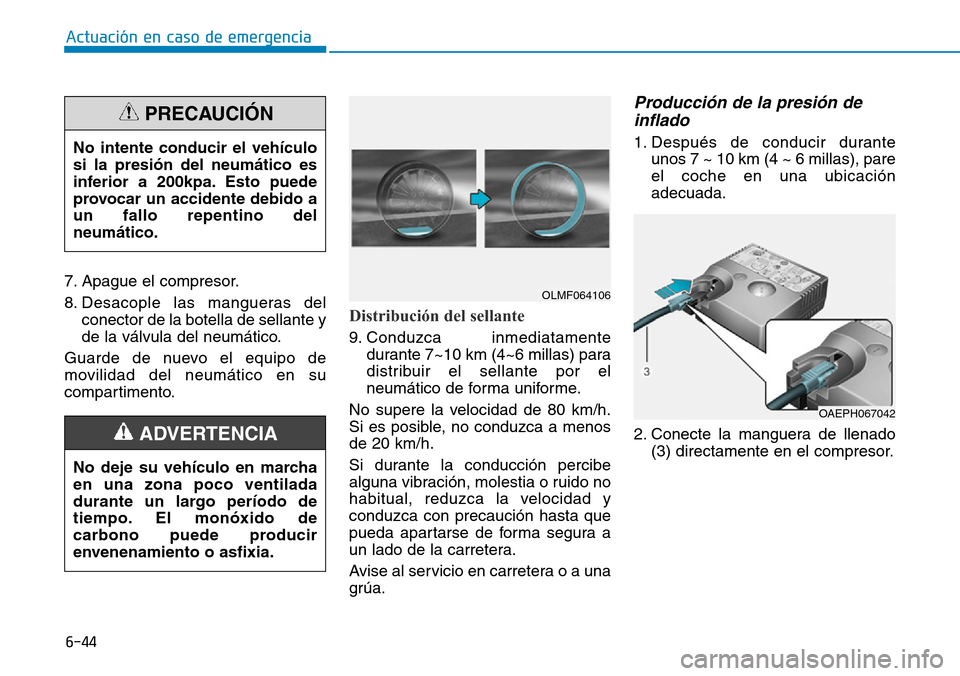

6-44
Actuación en caso de emergencia
7. Apague el compresor.
8. Desacople las mangueras del
conector de la botella de sellante y
de la válvula del neumático.
Guarde de nuevo el equipo de
movilidad del neumático en su
compartimento.
Distribución del sellante
9. Conduzca inmediatamente
durante 7~10 km (4~6 millas) para
distribuir el sellante por el
neumático de forma uniforme.
No supere la velocidad de 80 km/h.
Si es posible, no conduzca a menos
de 20 km/h.
Si durante la conducción percibe
alguna vibración, molestia o ruido no
habitual, reduzca la velocidad y
conduzca con precaución hasta que
pueda apartarse de forma segura a
un lado de la carretera.
Avise al servicio en carretera o a una
grúa.
Producción de la presión de
inflado
1. Después de conducir durante
unos 7 ~ 10 km (4 ~ 6 millas), pare
el coche en una ubicación
adecuada.
2. Conecte la manguera de llenado
(3) directamente en el compresor.
No deje su vehículo en marcha
en una zona poco ventilada
durante un largo período de
tiempo. El monóxido de
carbono puede producir
envenenamiento o asfixia.
ADVERTENCIA
OLMF064106
No intente conducir el vehículo
si la presión del neumático es
inferior a 200kpa. Esto puede
provocar un accidente debido a
un fallo repentino del
neumático.
PRECAUCIÓN
OAEPH067042

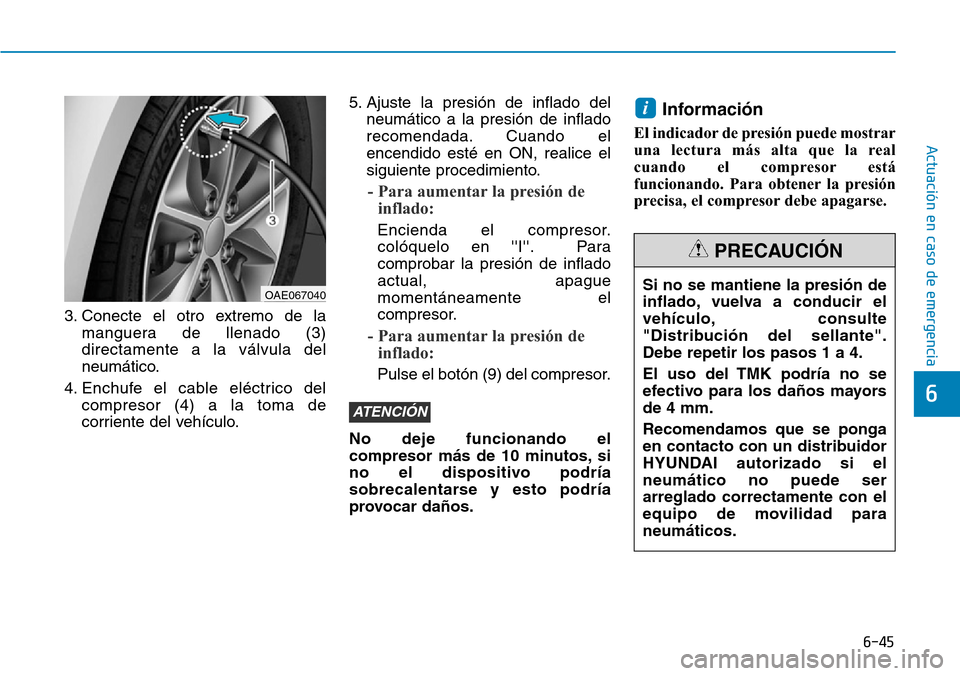

6-45
Actuación en caso de emergencia
6
3. Conecte el otro extremo de la
manguera de llenado (3)
directamente a la válvula del
neumático.
4. Enchufe el cable eléctrico del
compresor (4) a la toma de
corriente del vehículo.5. Ajuste la presión de inflado del
neumático a la presión de inflado
recomendada. Cuando el
encendido esté en ON, realice el
siguiente procedimiento.
- Para aumentar la presión de
inflado:
Encienda el compresor.
colóquelo en ''I''. Para
comprobar la presión de inflado
actual, apague
momentáneamente el
compresor.
- Para aumentar la presión de
inflado:
Pulse el botón (9) del compresor.
No deje funcionando el
compresor más de 10 minutos, si
no el dispositivo podría
sobrecalentarse y esto podría
provocar daños.
Información
El indicador de presión puede mostrar
una lectura más alta que la real
cuando el compresor está
funcionando. Para obtener la presión
precisa, el compresor debe apagarse.
i
ATENCIÓN
Si no se mantiene la presión de
inflado, vuelva a conducir el
vehículo, consulte
"Distribución del sellante".
Debe repetir los pasos 1 a 4.
El uso del TMK podría no se
efectivo para los daños mayors
de 4 mm.
Recomendamos que se ponga
en contacto con un distribuidor
HYUNDAI autorizado si el
neumático no puede ser
arreglado correctamente con el
equipo de movilidad para
neumáticos.
PRECAUCIÓN
OAE067040

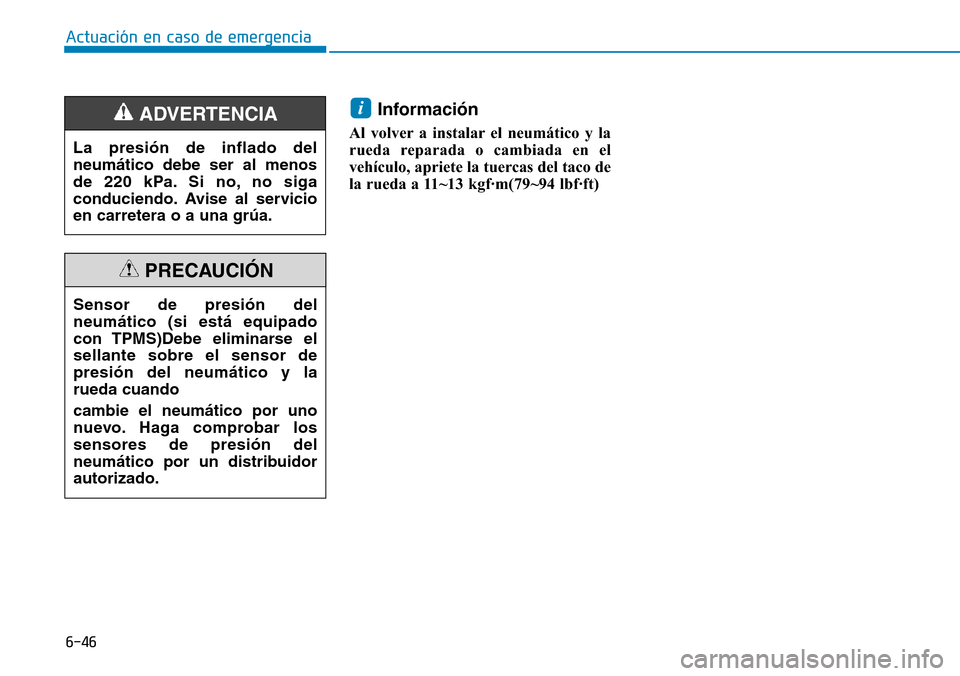

6-46
Información
Al volver a instalar el neumático y la
rueda reparada o cambiada en el
vehículo, apriete la tuercas del taco de
la rueda a 11~13 kgf·m(79~94 lbf·ft)
i
Actuación en caso de emergencia
Sensor de presión del
neumático (si está equipado
con TPMS)Debe eliminarse el
sellante sobre el sensor de
presión del neumático y la
rueda cuando
cambie el neumático por uno
nuevo. Haga comprobar los
sensores de presión del
neumático por un distribuidor
autorizado.
PRECAUCIÓN
La presión de inflado del
neumático debe ser al menos
de 220 kPa. Si no, no siga
conduciendo. Avise al servicio
en carretera o a una grúa.
ADVERTENCIA

6-47
Actuación en caso de emergencia
6
REMOLQUE
Servicio de remolque
En caso de tener que remolcar el
vehículo, recomendamos que lo
solicite a un taller HYUNDAI
autorizado o a un servicio comercial
de grúas.
Para evitar daños, es necesario
llevar a cabo correctamente los
procedimientos de elevación y
remolque del vehículo. Se
recomienda utilizar una plataforma
rondante o plana.El vehículo se puede remolcar con
las ruedas traseras apoyadas en el
suelo (sin plataforma de rueda) y las
delanteras levantadas.
Si alguna de las ruedas cargadas o
los componentes de la suspensión
han sufrido daños o si el vehículo se
está remolcando con las ruedas
delanteras apoyadas en el suelo,
utilice un carrito de transporte para
las ruedas delanteras.
Cuando un servicio comercial de
grúas remolca el vehículo y no se
emplean plataformas rondantes, la
parte delantera del vehículo debería
siempre estar elevada, no la trasera.
OAE066018 Plataforma de rueda
OAE066020
OAE066019
•No remolque el vehículo con
las ruedas delanteras en el
suelo, ya que podría causar
daños en el vehículo.
•No remolque con un
remolcador de eslingas.
Utilice un equipamiento de
elevación de ruedas o una
plataforma plana.
PRECAUCIÓN

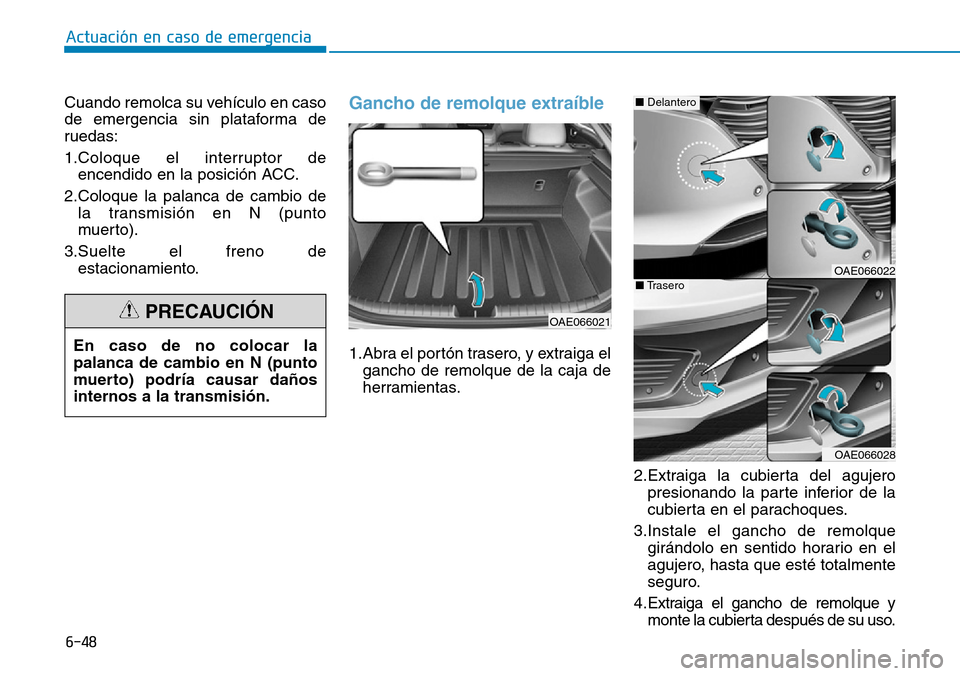

6-48
Actuación en caso de emergencia
Cuando remolca su vehículo en caso
de emergencia sin plataforma de
ruedas:
1.Coloque el interruptor de
encendido en la posición ACC.
2.Coloque la palanca de cambio de
la transmisión en N (punto
muerto).
3.Suelte el freno de
estacionamiento.
Gancho de remolque extraíble
1.Abra el portón trasero, y extraiga el
gancho de remolque de la caja de
herramientas.
2.Extraiga la cubierta del agujero
presionando la parte inferior de la
cubierta en el parachoques.
3.Instale el gancho de remolque
girándolo en sentido horario en el
agujero, hasta que esté totalmente
seguro.
4.Extraiga el gancho de remolque y
monte la cubierta después de su uso. En caso de no colocar la
palanca de cambio en N (punto
muerto) podría causar daños
internos a la transmisión.
PRECAUCIÓNOAE066021
OAE066022
OAE066028
■Delantero
■Trasero

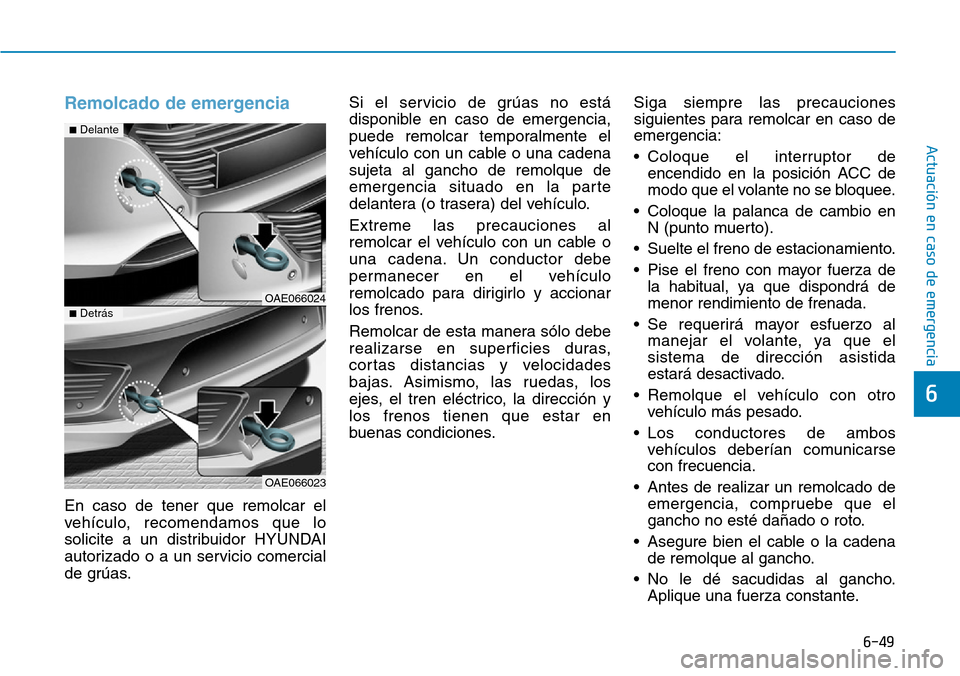

6-49
Actuación en caso de emergencia
6
Remolcado de emergencia
En caso de tener que remolcar el
vehículo, recomendamos que lo
solicite a un distribuidor HYUNDAI
autorizado o a un servicio comercial
de grúas.Si el servicio de grúas no está
disponible en caso de emergencia,
puede remolcar temporalmente el
vehículo con un cable o una cadena
sujeta al gancho de remolque de
emergencia situado en la parte
delantera (o trasera) del vehículo.
Extreme las precauciones al
remolcar el vehículo con un cable o
una cadena. Un conductor debe
permanecer en el vehículo
remolcado para dirigirlo y accionar
los frenos.
Remolcar de esta manera sólo debe
realizarse en superficies duras,
cortas distancias y velocidades
bajas. Asimismo, las ruedas, los
ejes, el tren eléctrico, la dirección y
los frenos tienen que estar en
buenas condiciones.Siga siempre las precauciones
siguientes para remolcar en caso de
emergencia:
• Coloque el interruptor de
encendido en la posición ACC de
modo que el volante no se bloquee.
• Coloque la palanca de cambio en
N (punto muerto).
• Suelte el freno de estacionamiento.
• Pise el freno con mayor fuerza de
la habitual, ya que dispondrá de
menor rendimiento de frenada.
• Se requerirá mayor esfuerzo al
manejar el volante, ya que el
sistema de dirección asistida
estará desactivado.
• Remolque el vehículo con otro
vehículo más pesado.
• Los conductores de ambos
vehículos deberían comunicarse
con frecuencia.
• Antes de realizar un remolcado de
emergencia, compruebe que el
gancho no esté dañado o roto.
• Asegure bien el cable o la cadena
de remolque al gancho.
• No le dé sacudidas al gancho.
Aplique una fuerza constante.
OAE066024
OAE066023
■Delante
■Detrás

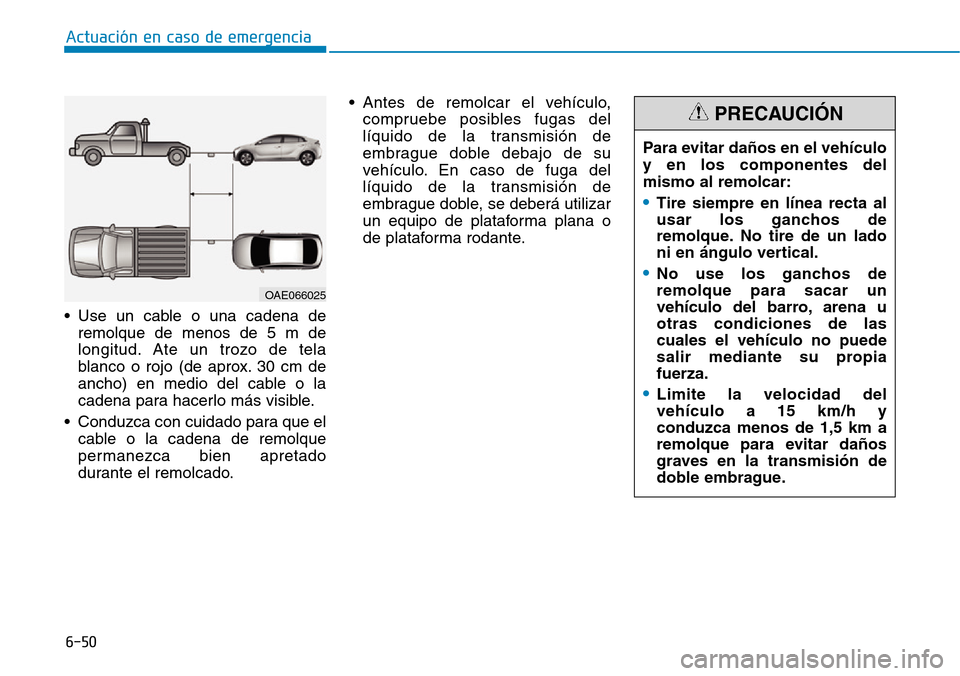

• Use un cable o una cadena de
remolque de menos de 5 m de
longitud. Ate un trozo de tela
blanco o rojo (de aprox. 30 cm de
ancho) en medio del cable o la
cadena para hacerlo más visible.
• Conduzca con cuidado para que el
cable o la cadena de remolque
permanezca bien apretado
durante el remolcado.• Antes de remolcar el vehículo,
compruebe posibles fugas del
líquido de la transmisión de
embrague doble debajo de su
vehículo. En caso de fuga del
líquido de la transmisión de
embrague doble, se deberá utilizar
un equipo de plataforma plana o
de plataforma rodante. Actuación en caso de emergencia
6-50
OAE066025
Para evitar daños en el vehículo
y en los componentes del
mismo al remolcar:
•Tire siempre en línea recta al
usar los ganchos de
remolque. No tire de un lado
ni en ángulo vertical.
•No use los ganchos de
remolque para sacar un
vehículo del barro, arena u
otras condiciones de las
cuales el vehículo no puede
salir mediante su propia
fuerza.
•Limite la velocidad del
vehículo a 15 km/h y
conduzca menos de 1,5 km a
remolque para evitar daños
graves en la transmisión de
doble embrague.
PRECAUCIÓN

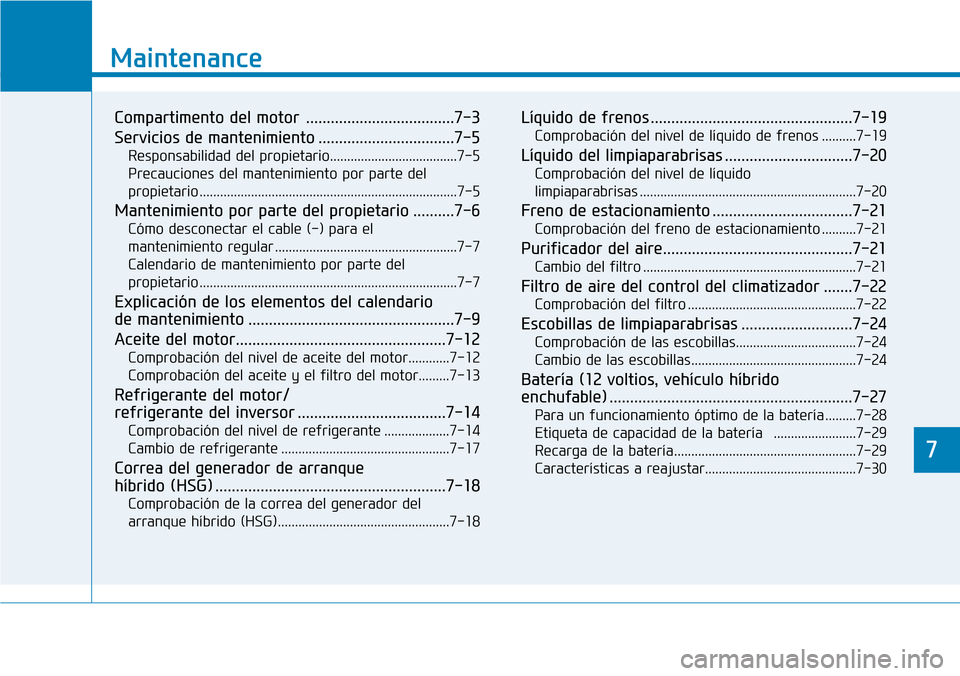

7
Mantenimiento
7
Maintenance
Compartimento del motor ....................................7-3
Servicios de mantenimiento .................................7-5
Responsabilidad del propietario.....................................7-5
Precauciones del mantenimiento por parte del
propietario ...........................................................................7-5
Mantenimiento por parte del propietario ..........7-6
Cómo desconectar el cable (-) para el
mantenimiento regular .....................................................7-7
Calendario de mantenimiento por parte del
propietario ...........................................................................7-7
Explicación de los elementos del calendario
de mantenimiento ..................................................7-9
Aceite del motor...................................................7-12
Comprobación del nivel de aceite del motor............7-12
Comprobación del aceite y el filtro del motor.........7-13
Refrigerante del motor/
refrigerante del inversor ....................................7-14
Comprobación del nivel de refrigerante ...................7-14
Cambio de refrigerante .................................................7-17
Correa del generador de arranque
híbrido (HSG) ........................................................7-18
Comprobación de la correa del generador del
arranque híbrido (HSG)..................................................7-18
Líquido de frenos .................................................7-19
Comprobación del nivel de líquido de frenos ..........7-19
Líquido del limpiaparabrisas ...............................7-20
Comprobación del nivel de líquido
limpiaparabrisas ...............................................................7-20
Freno de estacionamiento ..................................7-21
Comprobación del freno de estacionamiento ..........7-21
Purificador del aire..............................................7-21
Cambio del filtro ..............................................................7-21
Filtro de aire del control del climatizador .......7-22
Comprobación del filtro .................................................7-22
Escobillas de limpiaparabrisas ...........................7-24
Comprobación de las escobillas...................................7-24
Cambio de las escobillas................................................7-24
Batería (12 voltios, vehículo híbrido
enchufable) ...........................................................7-27
Para un funcionamiento óptimo de la batería .........7-28
Etiqueta de capacidad de la batería ........................7-29
Recarga de la batería.....................................................7-29
Características a reajustar............................................7-30
7

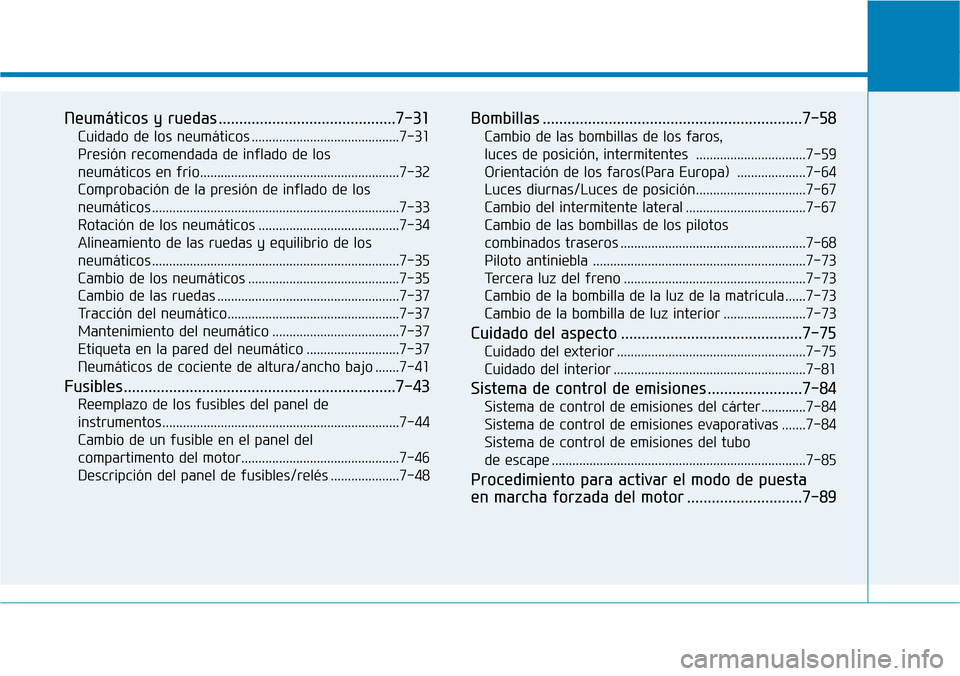

Neumáticos y ruedas ...........................................7-31
Cuidado de los neumáticos ...........................................7-31
Presión recomendada de inflado de los
neumáticos en frío..........................................................7-32
Comprobación de la presión de inflado de los
neumáticos ........................................................................7-33
Rotación de los neumáticos .........................................7-34
Alineamiento de las ruedas y equilibrio de los
neumáticos ........................................................................7-35
Cambio de los neumáticos ............................................7-35
Cambio de las ruedas .....................................................7-37
Tracción del neumático..................................................7-37
Mantenimiento del neumático .....................................7-37
Etiqueta en la pared del neumático ...........................7-37
Neumáticos de cociente de altura/ancho bajo .......7-41
Fusibles..................................................................7-43
Reemplazo de los fusibles del panel de
instrumentos.....................................................................7-44
Cambio de un fusible en el panel del
compartimento del motor..............................................7-46
Descripción del panel de fusibles/relés ....................7-48
Bombillas ...............................................................7-58
Cambio de las bombillas de los faros,
luces de posición, intermitentes ................................7-59
Orientación de los faros(Para Europa) ....................7-64
Luces diurnas/Luces de posición................................7-67
Cambio del intermitente lateral ...................................7-67
Cambio de las bombillas de los pilotos
combinados traseros ......................................................7-68
Piloto antiniebla ..............................................................7-73
Tercera luz del freno .....................................................7-73
Cambio de la bombilla de la luz de la matrícula ......7-73
Cambio de la bombilla de luz interior ........................7-73
Cuidado del aspecto ............................................7-75
Cuidado del exterior .......................................................7-75
Cuidado del interior ........................................................7-81
Sistema de control de emisiones .......................7-84
Sistema de control de emisiones del cárter.............7-84
Sistema de control de emisiones evaporativas .......7-84
Sistema de control de emisiones del tubo
de escape ..........................................................................7-85
Procedimiento para activar el modo de puesta
en marcha forzada del motor ............................7-89
