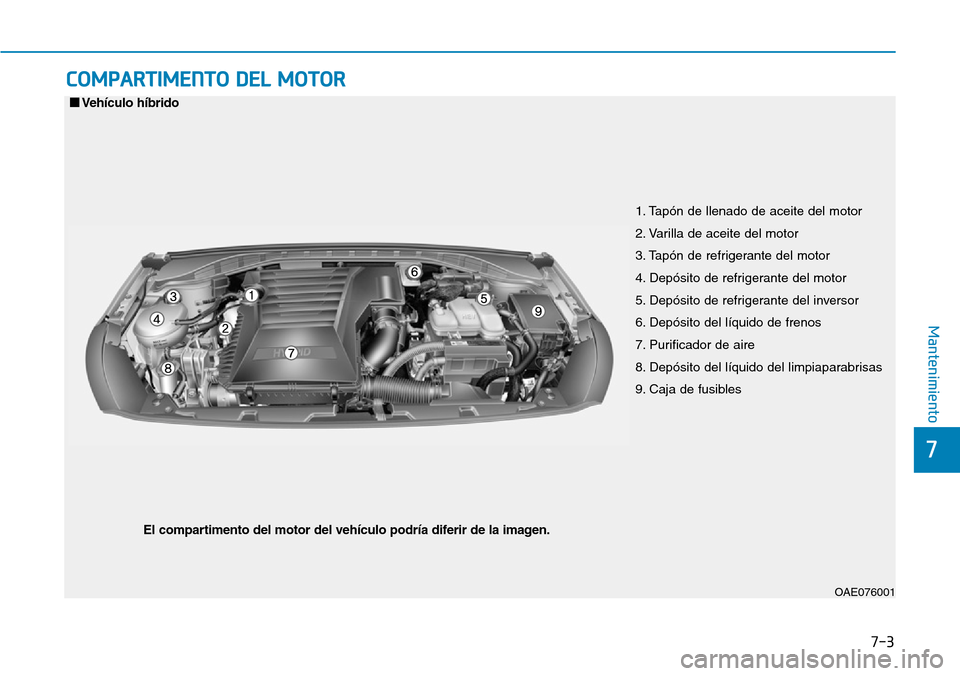

7-3
7
Mantenimiento
COMPARTIMENTO DEL MOTOR
1. Tapón de llenado de aceite del motor
2. Varilla de aceite del motor
3. Tapón de refrigerante del motor
4. Depósito de refrigerante del motor
5. Depósito de refrigerante del inversor
6. Depósito del líquido de frenos
7. Purificador de aire
8. Depósito del líquido del limpiaparabrisas
9. Caja de fusibles
OAE076001
El compartimento del motor del vehículo podría diferir de la imagen.
■Veh

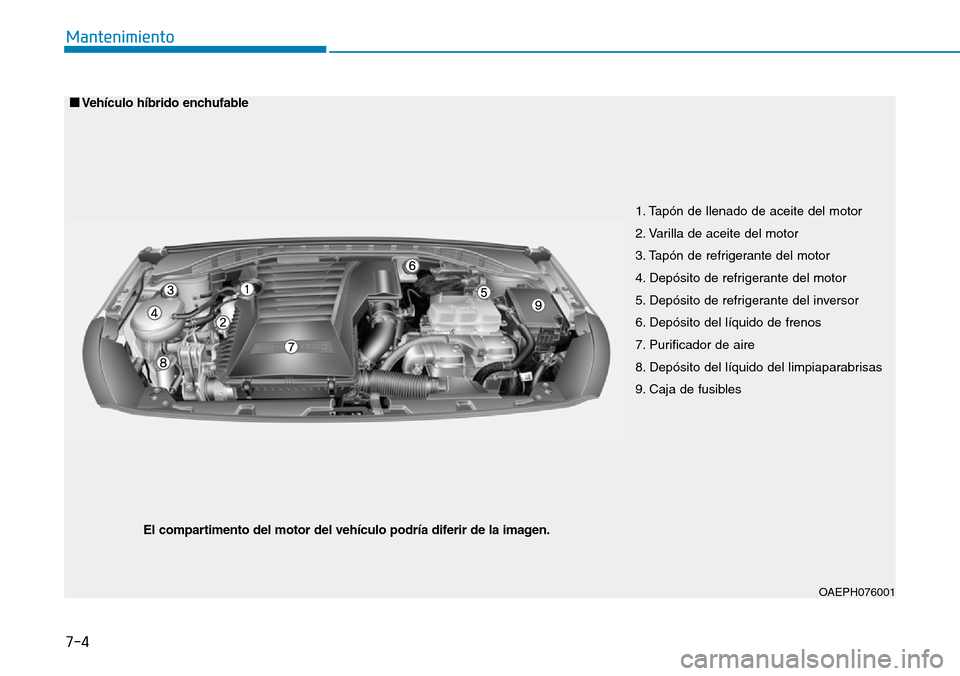

7-4
Mantenimiento
1. Tapón de llenado de aceite del motor
2. Varilla de aceite del motor
3. Tapón de refrigerante del motor
4. Depósito de refrigerante del motor
5. Depósito de refrigerante del inversor
6. Depósito del líquido de frenos
7. Purificador de aire
8. Depósito del líquido del limpiaparabrisas
9. Caja de fusibles
OAEPH076001
El compartimento del motor del vehículo podría diferir de la imagen.
■Veh

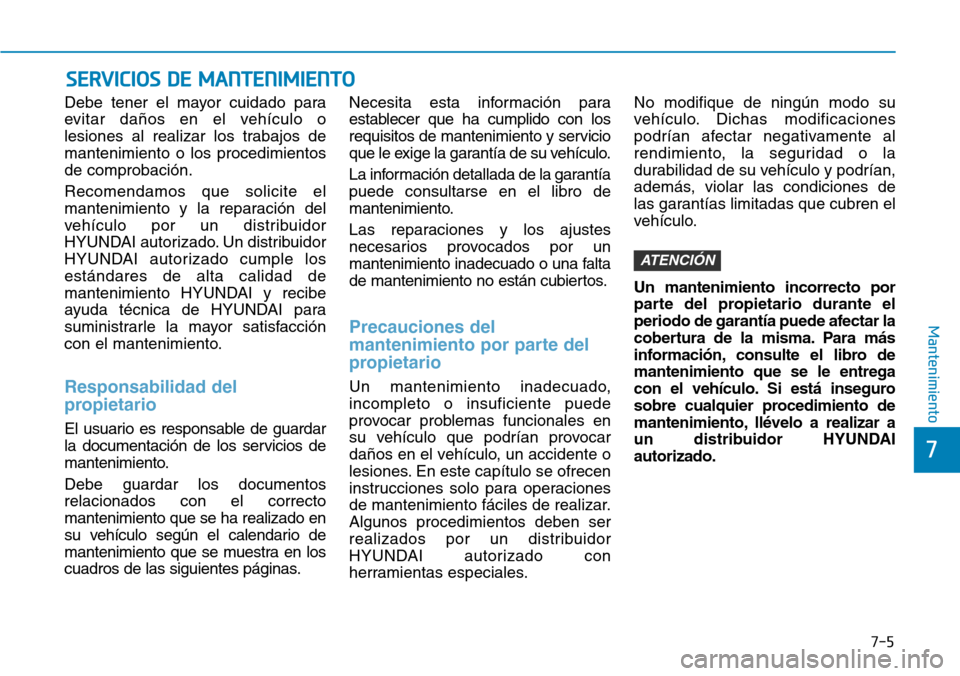

7-5
7
Mantenimiento
SERVICIOS DE MANTENIMIENTO
Debe tener el mayor cuidado para
evitar daños en el vehículo o
lesiones al realizar los trabajos de
mantenimiento o los procedimientos
de comprobación.
Recomendamos que solicite el
mantenimiento y la reparación del
vehículo por un distribuidor
HYUNDAI autorizado. Un distribuidor
HYUNDAI autorizado cumple los
estándares de alta calidad de
mantenimiento HYUNDAI y recibe
ayuda técnica de HYUNDAI para
suministrarle la mayor satisfacción
con el mantenimiento.
Responsabilidad del
propietario
El usuario es responsable de guardar
la documentación de los servicios de
mantenimiento.
Debe guardar los documentos
relacionados con el correcto
mantenimiento que se ha realizado en
su vehículo según el calendario de
mantenimiento que se muestra en los
cuadros de las siguientes páginas.Necesita esta información para
establecer que ha cumplido con los
requisitos de mantenimiento y servicio
que le exige la garantía de su vehículo.
La información detallada de la garantía
puede consultarse en el libro de
mantenimiento.
Las reparaciones y los ajustes
necesarios provocados por un
mantenimiento inadecuado o una falta
de mantenimiento no están cubiertos.
Precauciones del
mantenimiento por parte del
propietario
Un mantenimiento inadecuado,
incompleto o insuficiente puede
provocar problemas funcionales en
su vehículo que podrían provocar
daños en el vehículo, un accidente o
lesiones. En este capítulo se ofrecen
instrucciones solo para operaciones
de mantenimiento fáciles de realizar.
Algunos procedimientos deben ser
realizados por un distribuidor
HYUNDAI autorizado con
herramientas especiales.No modifique de ningún modo su
vehículo. Dichas modificaciones
podrían afectar negativamente al
rendimiento, la seguridad o la
durabilidad de su vehículo y podrían,
además, violar las condiciones de
las garantías limitadas que cubren el
vehículo.
Un mantenimiento incorrecto por
parte del propietario durante el
periodo de garantía puede afectar la
cobertura de la misma. Para más
información, consulte el libro de
mantenimiento que se le entrega
con el vehículo. Si está inseguro
sobre cualquier procedimiento de
mantenimiento, llévelo a realizar a
un distribuidor HYUNDAI
autorizado.
ATENCIÓN

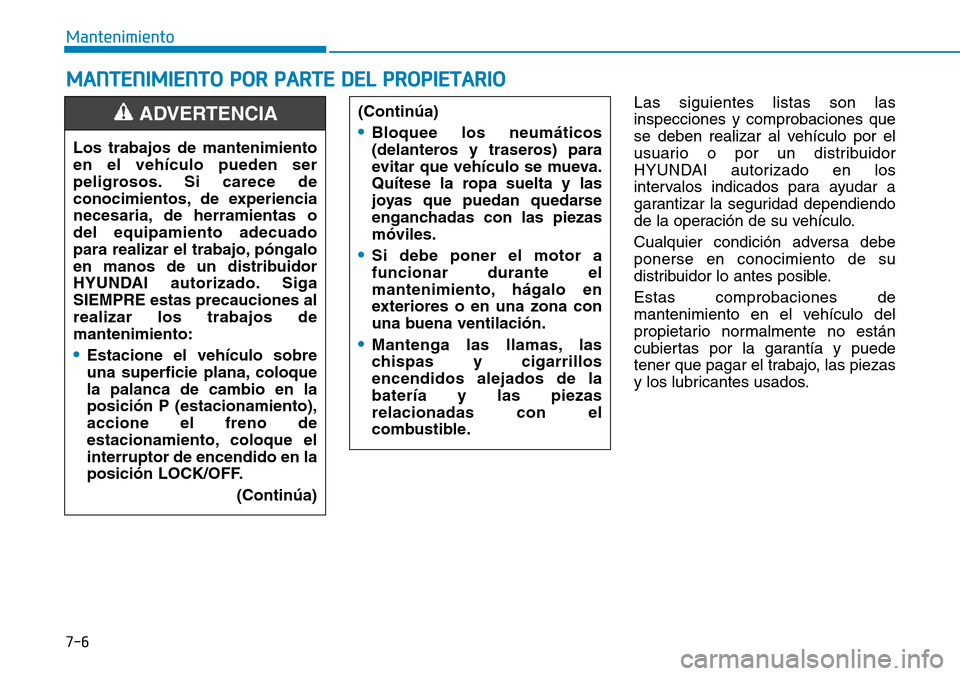

7-6
Mantenimiento
Las siguientes listas son las
inspecciones y comprobaciones que
se deben realizar al vehículo por el
usuario o por un distribuidor
HYUNDAI autorizado en los
intervalos indicados para ayudar a
garantizar la seguridad dependiendo
de la operación de su vehículo.
Cualquier condición adversa debe
ponerse en conocimiento de su
distribuidor lo antes posible.
Estas comprobaciones de
mantenimiento en el vehículo del
propietario normalmente no están
cubiertas por la garantía y puede
tener que pagar el trabajo, las piezas
y los lubricantes usados.
MANTENIMIENTO POR PARTE DEL PROPIETARIO
Los trabajos de mantenimiento
en el vehículo pueden ser
peligrosos. Si carece de
conocimientos, de experiencia
necesaria, de herramientas o
del equipamiento adecuado
para realizar el trabajo, póngalo
en manos de un distribuidor
HYUNDAI autorizado. Siga
SIEMPRE estas precauciones al
realizar los trabajos de
mantenimiento:
•Estacione el vehículo sobre
una superficie plana, coloque
la palanca de cambio en la
posición P (estacionamiento),
accione el freno de
estacionamiento, coloque el
interruptor de encendido en la
posición LOCK/OFF.
(Continúa)
ADVERTENCIA (Continúa)
•Bloquee los neumáticos
(delanteros y traseros) para
evitar que vehículo se mueva.
Quítese la ropa suelta y las
joyas que puedan quedarse
enganchadas con las piezas
móviles.
•Si debe poner el motor a
funcionar durante el
mantenimiento, hágalo en
exteriores o en una zona con
una buena ventilación.
•Mantenga las llamas, las
chispas y cigarrillos
encendidos alejados de la
batería y las piezas
relacionadas con el
combustible.

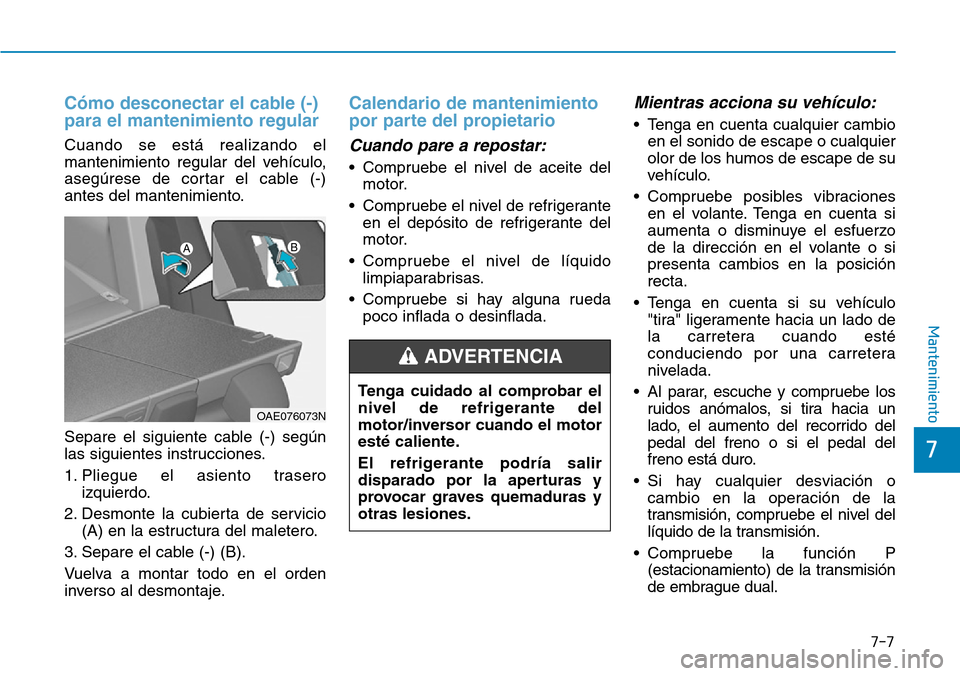

7-7
7
Mantenimiento
Cómo desconectar el cable (-)
para el mantenimiento regular
Cuando se está realizando el
mantenimiento regular del vehículo,
asegúrese de cortar el cable (-)
antes del mantenimiento.
Separe el siguiente cable (-) según
las siguientes instrucciones.
1. Pliegue el asiento trasero
izquierdo.
2. Desmonte la cubierta de servicio
(A) en la estructura del maletero.
3. Separe el cable (-) (B).
Vuelva a montar todo en el orden
inverso al desmontaje.
Calendario de mantenimiento
por parte del propietario
Cuando pare a repostar:
• Compruebe el nivel de aceite del
motor.
• Compruebe el nivel de refrigerante
en el depósito de refrigerante del
motor.
• Compruebe el nivel de líquido
limpiaparabrisas.
• Compruebe si hay alguna rueda
poco inflada o desinflada.
Mientras acciona su vehículo:
• Tenga en cuenta cualquier cambio
en el sonido de escape o cualquier
olor de los humos de escape de su
vehículo.
• Compruebe posibles vibraciones
en el volante. Tenga en cuenta si
aumenta o disminuye el esfuerzo
de la dirección en el volante o si
presenta cambios en la posición
recta.
• Tenga en cuenta si su vehículo
"tira" ligeramente hacia un lado de
la carretera cuando esté
conduciendo por una carretera
nivelada.
• Al parar, escuche y compruebe los
ruidos anómalos, si tira hacia un
lado, el aumento del recorrido del
pedal del freno o si el pedal del
freno está duro.
• Si hay cualquier desviación o
cambio en la operación de la
transmisión, compruebe el nivel del
líquido de la transmisión.
• Compruebe la función P
(estacionamiento) de la transmisión
de embrague dual. Tenga cuidado al comprobar el
nivel de refrigerante del
motor/inversor cuando el motor
esté caliente.
El refrigerante podría salir
disparado por la aperturas y
provocar graves quemaduras y
otras lesiones.
ADVERTENCIA
OAE076073N
AB

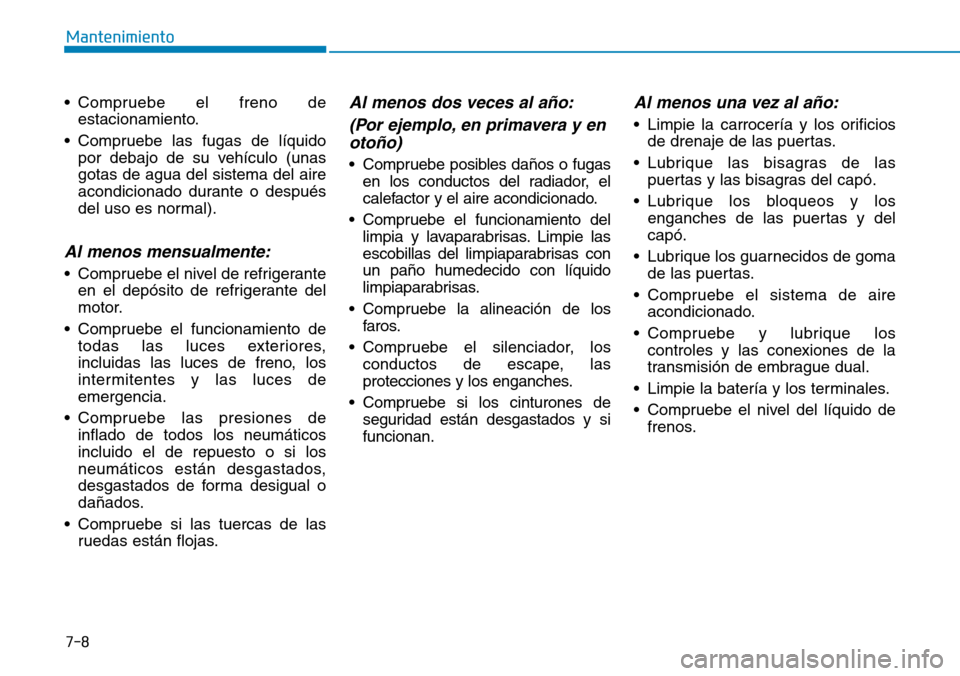

7-8
Mantenimiento
• Compruebe el freno de
estacionamiento.
• Compruebe las fugas de líquido
por debajo de su vehículo (unas
gotas de agua del sistema del aire
acondicionado durante o después
del uso es normal).
Al menos mensualmente:
• Compruebe el nivel de refrigerante
en el depósito de refrigerante del
motor.
• Compruebe el funcionamiento de
todas las luces exteriores,
incluidas las luces de freno, los
intermitentes y las luces de
emergencia.
• Compruebe las presiones de
inflado de todos los neumáticos
incluido el de repuesto o si los
neumáticos están desgastados,
desgastados de forma desigual o
dañados.
• Compruebe si las tuercas de las
ruedas están flojas.
Al menos dos veces al año:
(Por ejemplo, en primavera y en
otoño)
• Compruebe posibles daños o fugas
en los conductos del radiador, el
calefactor y el aire acondicionado.
• Compruebe el funcionamiento del
limpia y lavaparabrisas. Limpie las
escobillas del limpiaparabrisas con
un paño humedecido con líquido
limpiaparabrisas.
• Compruebe la alineación de los
faros.
• Compruebe el silenciador, los
conductos de escape, las
protecciones y los enganches.
• Compruebe si los cinturones de
seguridad están desgastados y si
funcionan.
Al menos una vez al año:
• Limpie la carrocería y los orificios
de drenaje de las puertas.
• Lubrique las bisagras de las
puertas y las bisagras del capó.
• Lubrique los bloqueos y los
enganches de las puertas y del
capó.
• Lubrique los guarnecidos de goma
de las puertas.
• Compruebe el sistema de aire
acondicionado.
• Compruebe y lubrique los
controles y las conexiones de la
transmisión de embrague dual.
• Limpie la batería y los terminales.
• Compruebe el nivel del líquido de
frenos.

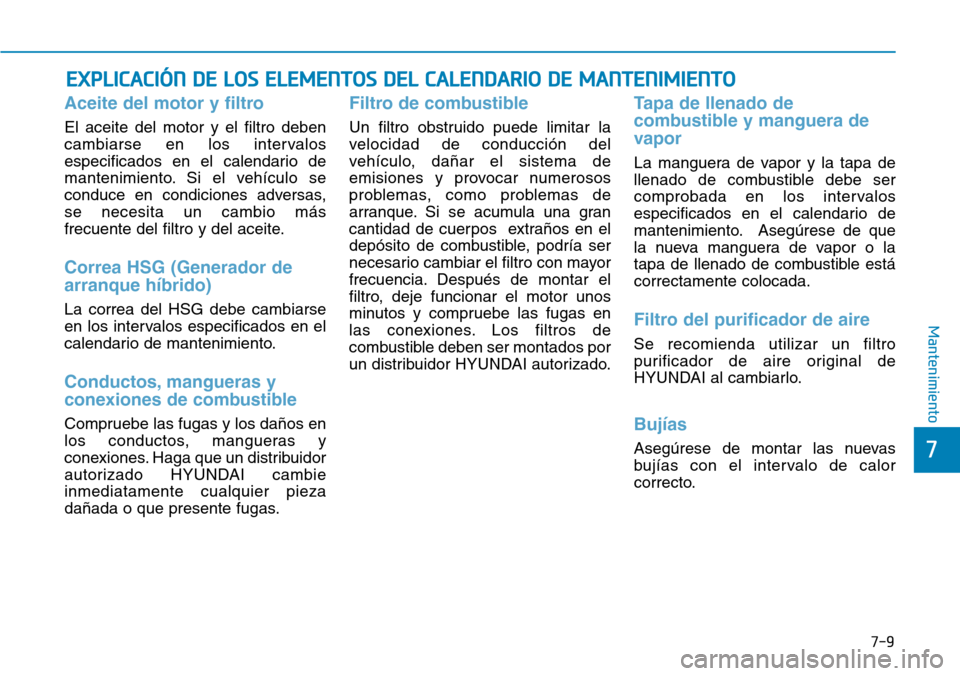

7-9
7
Mantenimiento
EXPLICACIÓN DE LOS ELEMENTOS DEL CALENDARIO DE MANTENIMIENTO
Aceite del motor y filtro
El aceite del motor y el filtro deben
cambiarse en los intervalos
especificados en el calendario de
mantenimiento. Si el vehículo se
conduce en condiciones adversas,
se necesita un cambio más
frecuente del filtro y del aceite.
Correa HSG (Generador de
arranque híbrido)
La correa del HSG debe cambiarse
en los intervalos especificados en el
calendario de mantenimiento.
Conductos, mangueras y
conexiones de combustible
Compruebe las fugas y los daños en
los conductos, mangueras y
conexiones. Haga que un distribuidor
autorizado HYUNDAI cambie
inmediatamente cualquier pieza
dañada o que presente fugas.
Filtro de combustible
Un filtro obstruido puede limitar la
velocidad de conducción del
vehículo, dañar el sistema de
emisiones y provocar numerosos
problemas, como problemas de
arranque. Si se acumula una gran
cantidad de cuerpos extraños en el
depósito de combustible, podría ser
necesario cambiar el filtro con mayor
frecuencia. Después de montar el
filtro, deje funcionar el motor unos
minutos y compruebe las fugas en
las conexiones. Los filtros de
combustible deben ser montados por
un distribuidor HYUNDAI autorizado.
Tapa de llenado de
combustible y manguera de
vapor
La manguera de vapor y la tapa de
llenado de combustible debe ser
comprobada en los intervalos
especificados en el calendario de
mantenimiento. Asegúrese de que
la nueva manguera de vapor o la
tapa de llenado de combustible está
correctamente colocada.
Filtro del purificador de aire
Se recomienda utilizar un filtro
purificador de aire original de
HYUNDAI al cambiarlo.
Bujías
Asegúrese de montar las nuevas
bujías con el intervalo de calor
correcto.

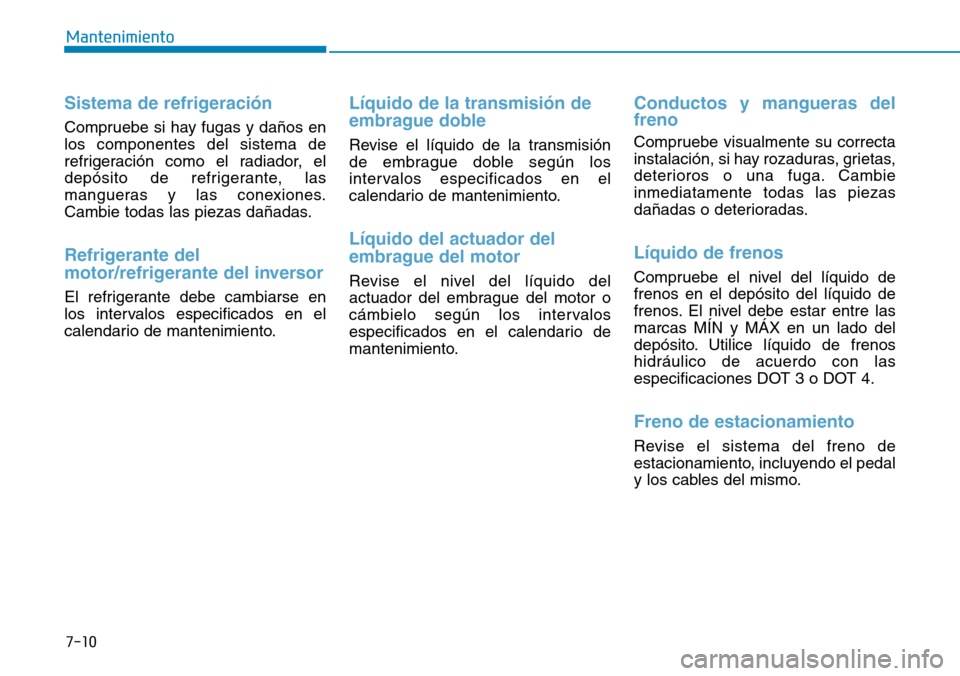

7-10
Mantenimiento
Sistema de refrigeración
Compruebe si hay fugas y daños en
los componentes del sistema de
refrigeración como el radiador, el
depósito de refrigerante, las
mangueras y las conexiones.
Cambie todas las piezas dañadas.
Refrigerante del
motor/refrigerante del inversor
El refrigerante debe cambiarse en
los intervalos especificados en el
calendario de mantenimiento.
Líquido de la transmisión de
embrague doble
Revise el líquido de la transmisión
de embrague doble según los
intervalos especificados en el
calendario de mantenimiento.
Líquido del actuador del
embrague del motor
Revise el nivel del líquido del
actuador del embrague del motor o
cámbielo según los intervalos
especificados en el calendario de
mantenimiento.
Conductos y mangueras del
freno
Compruebe visualmente su correcta
instalación, si hay rozaduras, grietas,
deterioros o una fuga. Cambie
inmediatamente todas las piezas
dañadas o deterioradas.
Líquido de frenos
Compruebe el nivel del líquido de
frenos en el depósito del líquido de
frenos. El nivel debe estar entre las
marcas MÍN y MÁX en un lado del
depósito. Utilice líquido de frenos
hidráulico de acuerdo con las
especificaciones DOT 3 o DOT 4.
Freno de estacionamiento
Revise el sistema del freno de
estacionamiento, incluyendo el pedal
y los cables del mismo.

7-11
7
Mantenimiento
Pastillas, frenos, pinzas y
rotores del freno
Compruebe si hay un desgaste
excesivo en las pastillas, disco y
rotor del freno. Compruebe las
pinzas por si hay fugas del líquido.
Para más información sobre la
comprobación del límite de desgaste
de las pastillas o revestimiento,
consulte la página web de
HYUNDAI.
(http://ser
vice.hyundai-motor.com)
Silenciador y conducto de
escape
Compruebe visualmente los
conductos de escape, el silenciador
y los ganchos para ver si hay grietas,
deterioros o daños. Arranque el
motor y escuche atentamente
cualquier fuga del gas de escape.
Apriete las conexiones o cambie las
piezas según sea necesario.
Pernos de montaje de la
suspensión
Compruebe que las conexiones de
la suspensión no estén sueltas ni
dañadas. Vuelva a apretar al par
especificado.
Caja de la dirección,
conexiones y rótula del brazo
inferior
Con el vehículo parado y el sistema
híbrido apagado, compruebe la
holgura excesiva del volante.
Compruebe las conexiones para ver
si están dobladas o dañadas.
Compruebe las fundas contra el
polvo y las rótulas para ver si hay
deterioros, grietas o daños.
Cambie todas las piezas dañadas.
Árboles de la transmisión y
fundas
Compruebe si hay grietas, deterioros
o daños en los árboles de la
transmisión, las fundas y los
enganches . Cambie las piezas
dañadas y si es necesario vuelva a
lubricar con la grasa.
Refrigerante del aire
acondicionado
Compruebe las fugas y los daños en
conductos y conexiones del aire
acondicionado.

7-12
Mantenimiento

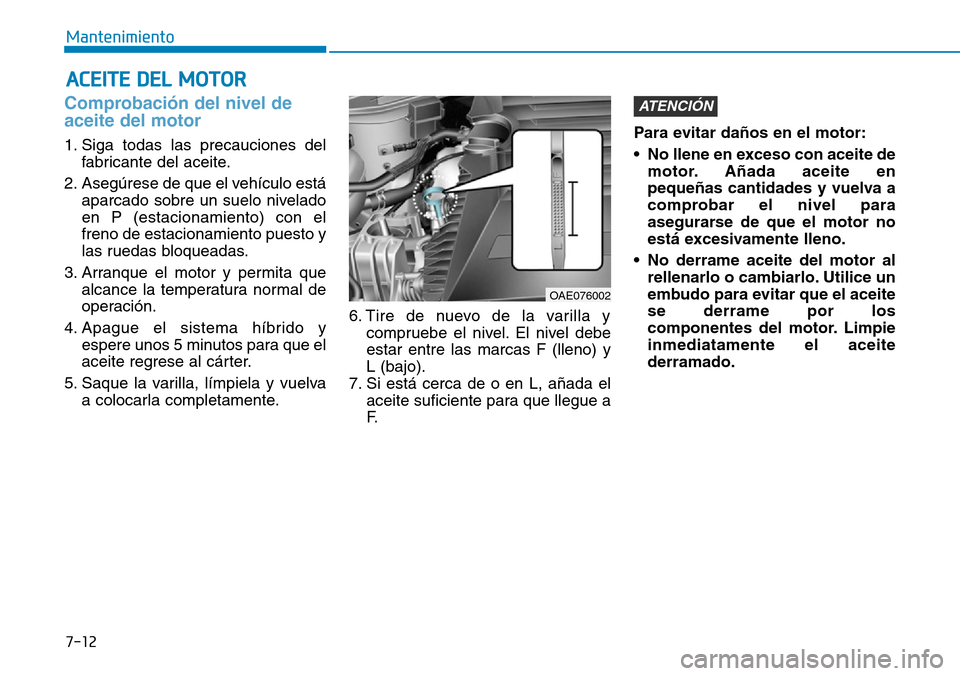

ACEITE DEL MOTOR
Comprobación del nivel de
aceite del motor
1. Siga todas las precauciones del
fabricante del aceite.
2. Asegúrese de que el vehículo está
aparcado sobre un suelo nivelado
en P (estacionamiento) con el
freno de estacionamiento puesto y
las ruedas bloqueadas.
3. Arranque el motor y permita que
alcance la temperatura normal de
operación.
4. Apague el sistema híbrido y
espere unos 5 minutos para que el
aceite regrese al cárter.
5. Saque la varilla, límpiela y vuelva
a colocarla completamente.6. Tire de nuevo de la varilla y
compruebe el nivel. El nivel debe
estar entre las marcas F (lleno) y
L (bajo).
7. Si está cerca de o en L, añada el
aceite suficiente para que llegue a
F.Para evitar daños en el motor:
• No llene en exceso con aceite de
motor. Añada aceite en
pequeñas cantidades y vuelva a
comprobar el nivel para
asegurarse de que el motor no
está excesivamente lleno.
• No derrame aceite del motor al
rellenarlo o cambiarlo. Utilice un
embudo para evitar que el aceite
se derrame por los
componentes del motor. Limpie
inmediatamente el aceite
derramado.
ATENCIÓN
OAE076002
