Hyundai Ioniq Plug-in Hybrid 2019 Manual del propietario (in Spanish)

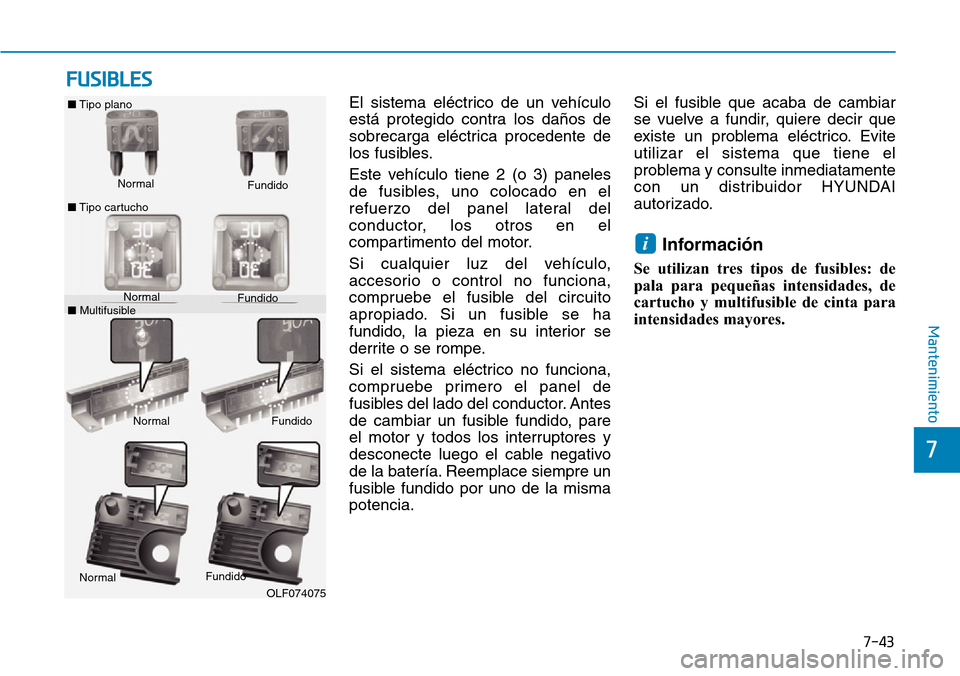

7-43
7
Mantenimiento
FUSIBLES
El sistema eléctrico de un vehículo
está protegido contra los daños de
sobrecarga eléctrica procedente de
los fusibles.
Este vehículo tiene 2 (o 3) paneles
de fusibles, uno colocado en el
refuerzo del panel lateral del
conductor, los otros en el
compartimento del motor.
Si cualquier luz del vehículo,
accesorio o control no funciona,
compruebe el fusible del circuito
apropiado. Si un fusible se ha
fundido, la pieza en su interior se
derrite o se rompe.
Si el sistema eléctrico no funciona,
compruebe primero el panel de
fusibles del lado del conductor. Antes
de cambiar un fusible fundido, pare
el motor y todos los interruptores y
desconecte luego el cable negativo
de la batería. Reemplace siempre un
fusible fundido por uno de la misma
potencia.Si el fusible que acaba de cambiar
se vuelve a fundir, quiere decir que
existe un problema eléctrico. Evite
utilizar el sistema que tiene el
problema y consulte inmediatamente
con un distribuidor HYUNDAI
autorizado.
Información
Se utilizan tres tipos de fusibles: de
pala para pequeñas intensidades, de
cartucho y multifusible de cinta para
intensidades mayores.
i
Normal ■Tipo plano
■Tipo cartuchoFundido
NormalFundido
NormalFundido
OLF074075
Normal
Fundido
■Multifusible

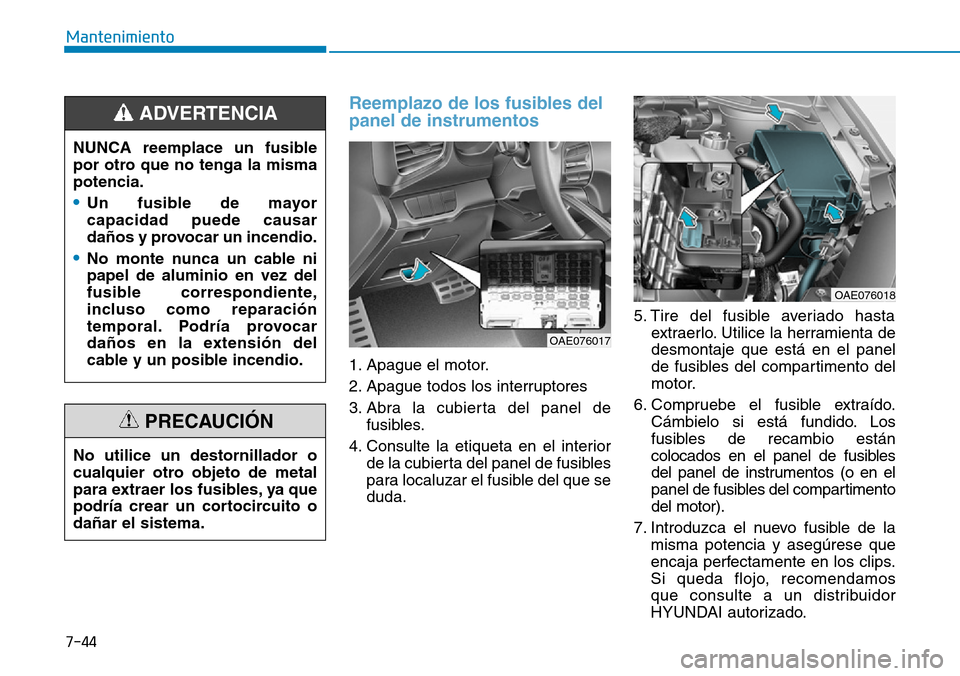

7-44
Mantenimiento
Reemplazo de los fusibles del
panel de instrumentos
1. Apague el motor.
2. Apague todos los interruptores
3. Abra la cubierta del panel de
fusibles.
4. Consulte la etiqueta en el interior
de la cubierta del panel de fusibles
para localuzar el fusible del que se
duda.5. Tire del fusible averiado hasta
extraerlo. Utilice la herramienta de
desmontaje que está en el panel
de fusibles del compartimento del
motor.
6. Compruebe el fusible extraído.
Cámbielo si está fundido. Los
fusibles de recambio están
colocados en el panel de fusibles
del panel de instrumentos (o en el
panel de fusibles del compartimento
del motor).
7. Introduzca el nuevo fusible de la
misma potencia y asegúrese que
encaja perfectamente en los clips.
Si queda flojo, recomendamos
que consulte a un distribuidor
HYUNDAI autorizado. No utilice un destornillador o
cualquier otro objeto de metal
para extraer los fusibles, ya que
podría crear un cortocircuito o
dañar el sistema.
PRECAUCIÓN
NUNCA reemplace un fusible
por otro que no tenga la misma
potencia.
•Un fusible de mayor
capacidad puede causar
daños y provocar un incendio.
•No monte nunca un cable ni
papel de aluminio en vez del
fusible correspondiente,
incluso como reparación
temporal. Podría provocar
daños en la extensión del
cable y un posible incendio.
ADVERTENCIA
OAE076017
OAE076018

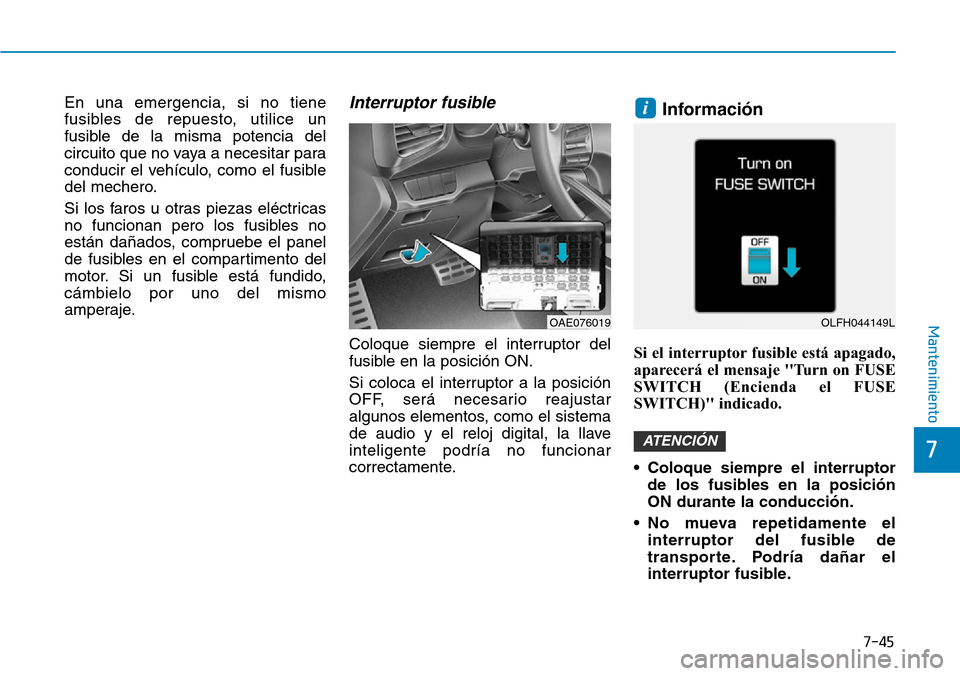

7-45
7
Mantenimiento
En una emergencia, si no tiene
fusibles de repuesto, utilice un
fusible de la misma potencia del
circuito que no vaya a necesitar para
conducir el vehículo, como el fusible
del mechero.
Si los faros u otras piezas eléctricas
no funcionan pero los fusibles no
están dañados, compruebe el panel
de fusibles en el compartimento del
motor. Si un fusible está fundido,
cámbielo por uno del mismo
amperaje.Interruptor fusible
Coloque siempre el interruptor del
fusible en la posición ON.
Si coloca el interruptor a la posición
OFF, será necesario reajustar
algunos elementos, como el sistema
de audio y el reloj digital, la llave
inteligente podría no funcionar
correctamente.
Información
Si el interruptor fusible está apagado,
aparecerá el mensaje ''Turn on FUSE
SWITCH (Encienda el FUSE
SWITCH)'' indicado.
• Coloque siempre el interruptor
de los fusibles en la posición
ON durante la conducción.
• No mueva repetidamente el
interruptor del fusible de
transporte. Podría dañar el
interruptor fusible.
ATENCIÓN
i
OAE076019OLFH044149L

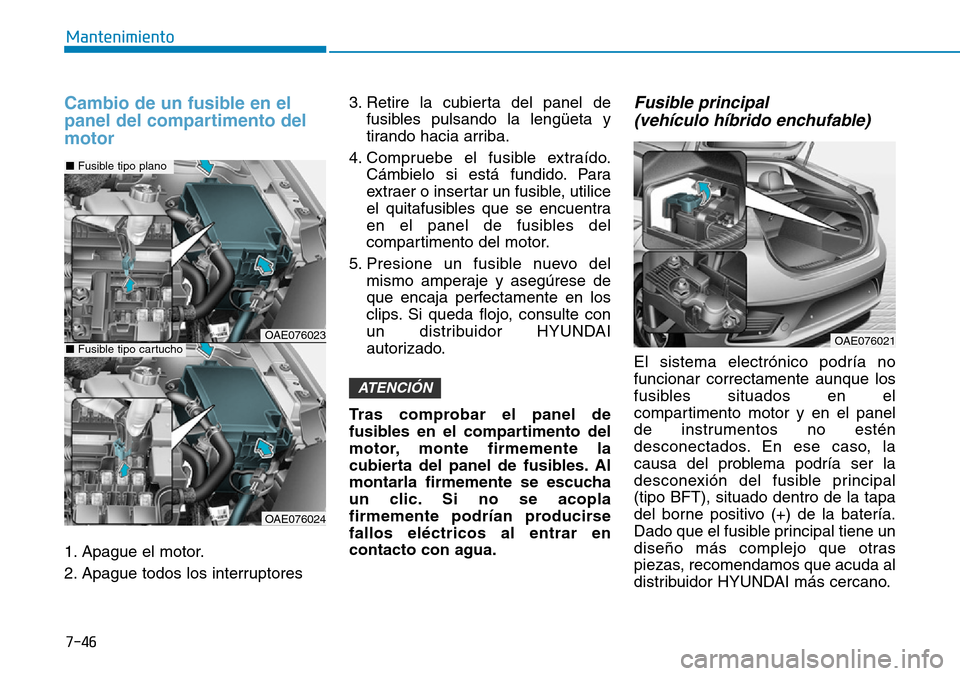

7-46
Mantenimiento
Cambio de un fusible en el
panel del compartimento del
motor
1. Apague el motor.
2. Apague todos los interruptores3. Retire la cubierta del panel de
fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Compruebe el fusible extraído.
Cámbielo si está fundido. Para
extraer o insertar un fusible, utilice
el quitafusibles que se encuentra
en el panel de fusibles del
compartimento del motor.
5. Presione un fusible nuevo del
mismo amperaje y asegúrese de
que encaja perfectamente en los
clips. Si queda flojo, consulte con
un distribuidor HYUNDAI
autorizado.
Tras comprobar el panel de
fusibles en el compartimento del
motor, monte firmemente la
cubierta del panel de fusibles. Al
montarla firmemente se escucha
un clic. Si no se acopla
firmemente podrían producirse
fallos eléctricos al entrar en
contacto con agua.
Fusible principal
(vehículo híbrido enchufable)
El sistema electrónico podría no
funcionar correctamente aunque los
fusibles situados en el
compartimento motor y en el panel
de instrumentos no estén
desconectados. En ese caso, la
causa del problema podría ser la
desconexión del fusible principal
(tipo BFT), situado dentro de la tapa
del borne positivo (+) de la batería.
Dado que el fusible principal tiene un
diseño más complejo que otras
piezas, recomendamos que acuda al
distribuidor HYUNDAI más cercano.
ATENCIÓN
OAE076023
OAE076024
■Fusible tipo plano
■Fusible tipo cartuchoOAE076021

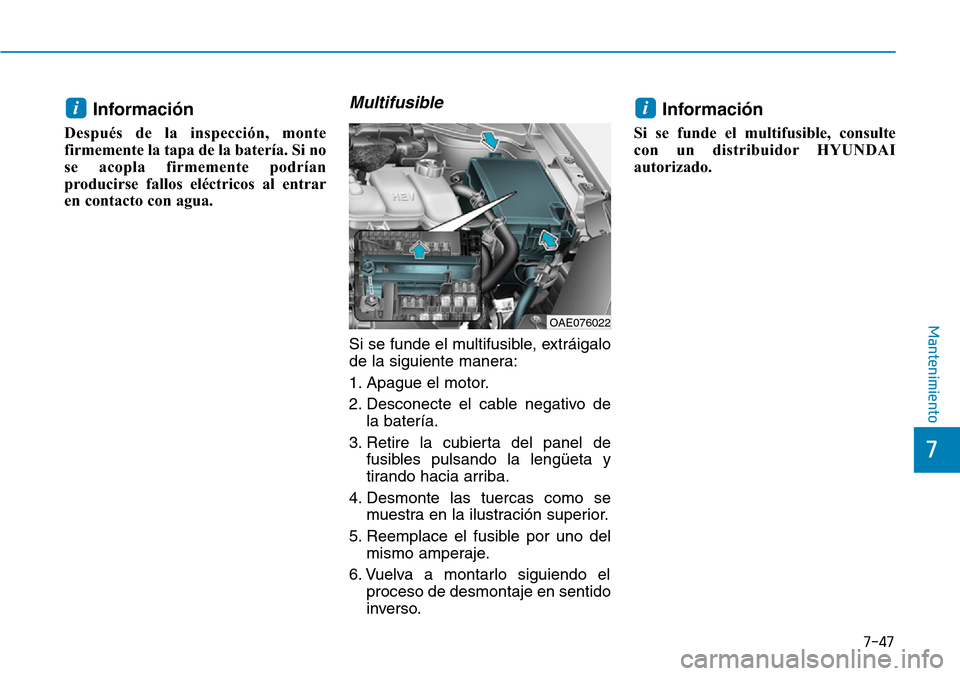

7-47
7
Mantenimiento
Información
Después de la inspección, monte
firmemente la tapa de la batería. Si no
se acopla firmemente podrían
producirse fallos eléctricos al entrar
en contacto con agua.
Multifusible
Si se funde el multifusible, extráigalo
de la siguiente manera:
1. Apague el motor.
2. Desconecte el cable negativo de
la batería.
3. Retire la cubierta del panel de
fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Desmonte las tuercas como se
muestra en la ilustración superior.
5. Reemplace el fusible por uno del
mismo amperaje.
6. Vuelva a montarlo siguiendo el
proceso de desmontaje en sentido
inverso.
Información
Si se funde el multifusible, consulte
con un distribuidor HYUNDAI
autorizado.
ii
OAE076022

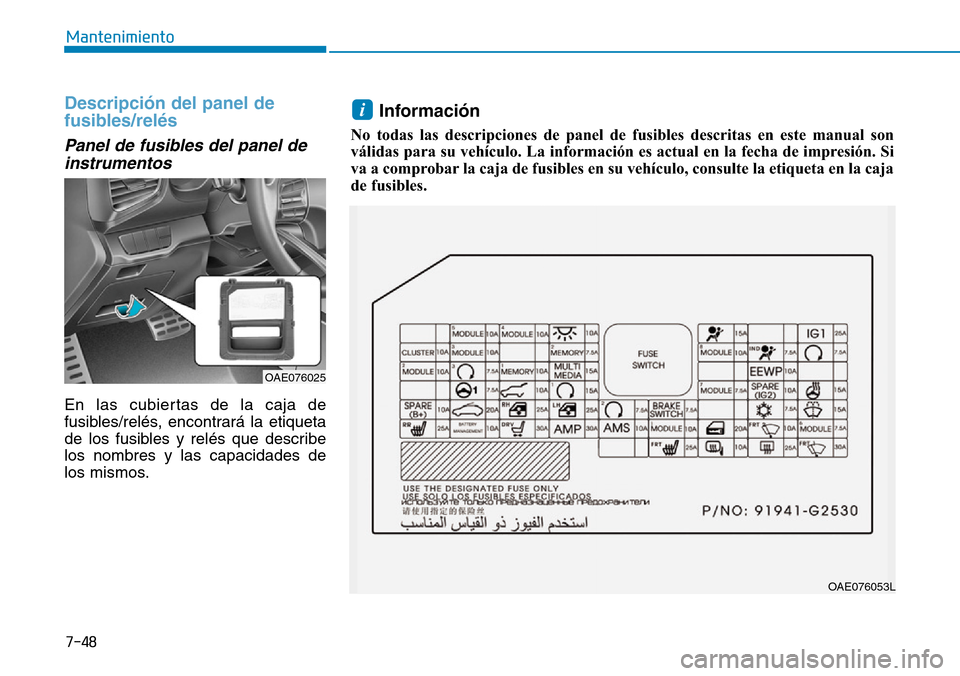

7-48
Mantenimiento
Descripción del panel de
fusibles/relés
Panel de fusibles del panel de
instrumentos
En las cubiertas de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe
los nombres y las capacidades de
los mismos.
Información
No todas las descripciones de panel de fusibles descritas en este manual son
válidas para su vehículo. La información es actual en la fecha de impresión. Si
va a comprobar la caja de fusibles en su vehículo, consulte la etiqueta en la caja
de fusibles.
i
OAE076053L
OAE076025

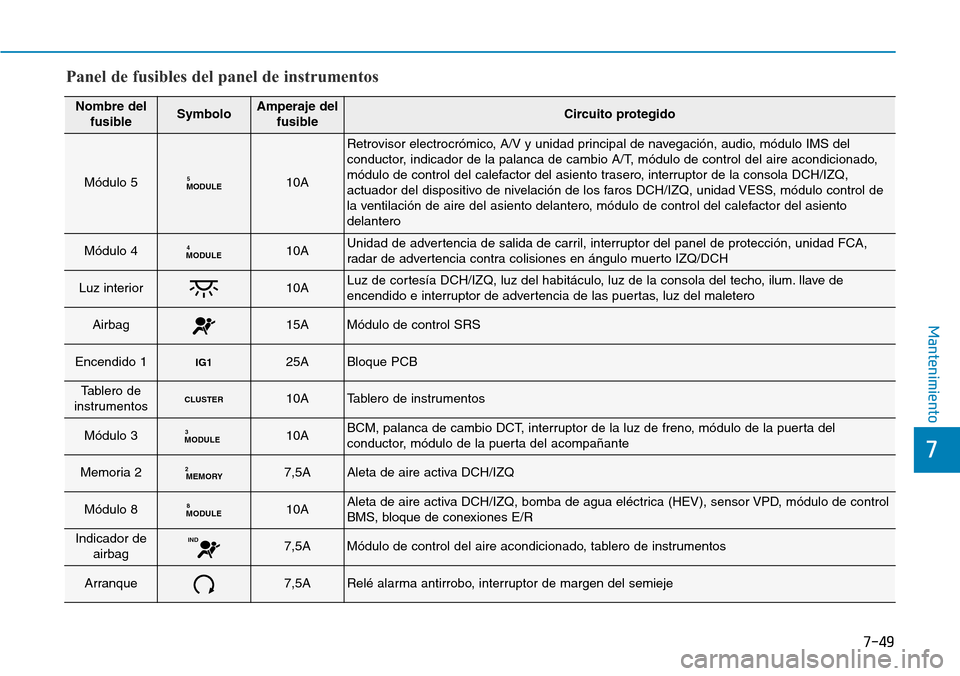

7-49
7
Mantenimiento
Panel de fusibles del panel de instrumentos
Nombre del
fusibleSymboloAmperaje del
fusibleCircuito protegido
Módulo 5MODULE510A
Retrovisor electrocrómico, A/V y unidad principal de navegación, audio, módulo IMS del
conductor, indicador de la palanca de cambio A/T, módulo de control del aire acondicionado,
módulo de control del calefactor del asiento trasero, interruptor de la consola DCH/IZQ,
actuador del dispositivo de nivelación de los faros DCH/IZQ, unidad VESS, módulo control de
la ventilación de aire del asiento delantero, módulo de control del calefactor del asiento
delantero
Módulo 4MODULE410AUnidad de advertencia de salida de carril, interruptor del panel de protección, unidad FCA,
radar de advertencia contra colisiones en ángulo muerto IZQ/DCH
Luz interior10ALuz de cortesía DCH/IZQ, luz del habitáculo, luz de la consola del techo, ilum. llave de
encendido e interruptor de advertencia de las puertas, luz del maletero
Airbag15AMódulo de control SRS
Encendido 1IG125ABloque PCB
Tablero de
instrumentosCLUSTER10ATablero de instrumentos
Módulo 3MODULE310ABCM, palanca de cambio DCT, interruptor de la luz de freno, módulo de la puerta del
conductor, módulo de la puerta del acompañante
Memoria 2MEMORY27,5AAleta de aire activa DCH/IZQ
Módulo 8MODULE810AAleta de aire activa DCH/IZQ, bomba de agua eléctrica (HEV), sensor VPD, módulo de control
BMS, bloque de conexiones E/R
Indicador de
airbagIND7,5AMódulo de control del aire acondicionado, tablero de instrumentos
Arranque7,5ARelé alarma antirrobo, interruptor de margen del semieje

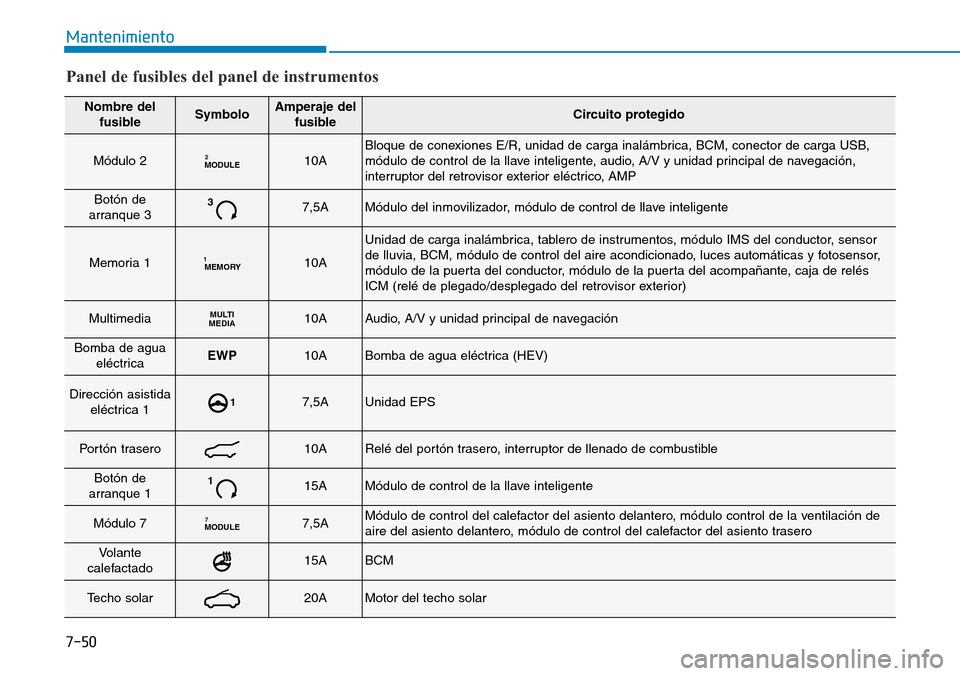

7-50
Mantenimiento
Nombre del
fusibleSymboloAmperaje del
fusibleCircuito protegido
Módulo 2MODULE210ABloque de conexiones E/R, unidad de carga inalámbrica, BCM, conector de carga USB,
módulo de control de la llave inteligente, audio, A/V y unidad principal de navegación,
interruptor del retrovisor exterior eléctrico, AMP
Botón de
arranque 337,5AMódulo del inmovilizador, módulo de control de llave inteligente
Memoria 1MEMORY110A
Unidad de carga inalámbrica, tablero de instrumentos, módulo IMS del conductor, sensor
de lluvia, BCM, módulo de control del aire acondicionado, luces automáticas y fotosensor,
módulo de la puerta del conductor, módulo de la puerta del acompañante, caja de relés
ICM (relé de plegado/desplegado del retrovisor exterior)
MultimediaMULTI
MEDIA10AAudio, A/V y unidad principal de navegación
Bomba de agua
eléctricaEWP10ABomba de agua eléctrica (HEV)
Dirección asistida
eléctrica 117,5AUnidad EPS
Portón trasero10ARelé del portón trasero, interruptor de llenado de combustible
Botón de
arranque 1115AMódulo de control de la llave inteligente
Módulo 7MODULE77,5AMódulo de control del calefactor del asiento delantero, módulo control de la ventilación de
aire del asiento delantero, módulo de control del calefactor del asiento trasero
Volante
calefactado15ABCM
Techo solar20AMotor del techo solar
Panel de fusibles del panel de instrumentos

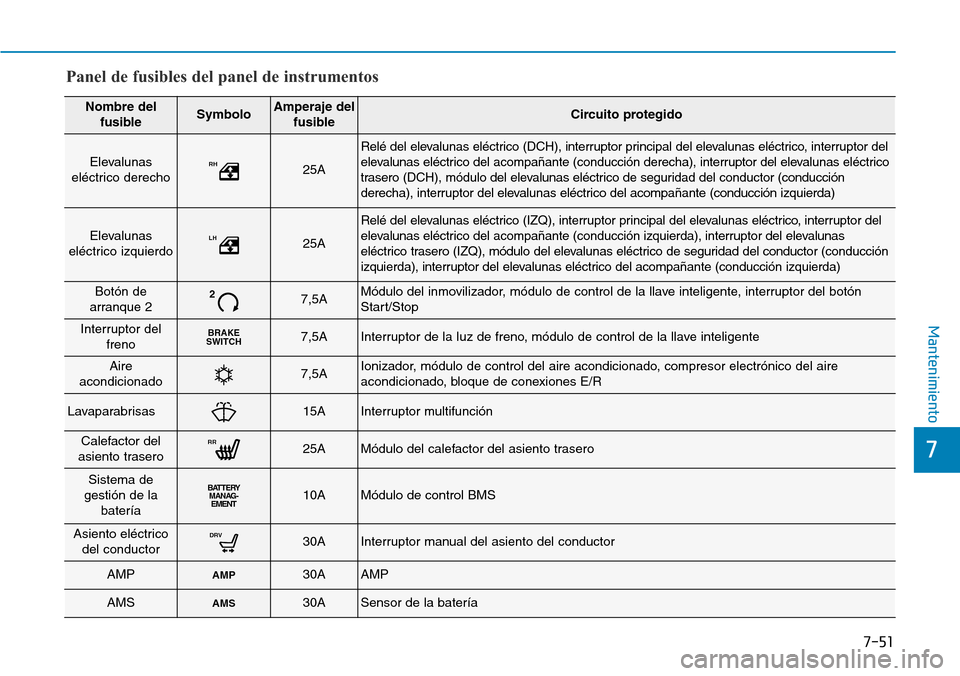

7-51
7
Mantenimiento
Nombre del
fusibleSymboloAmperaje del
fusibleCircuito protegido
Elevalunas
eléctrico derechoRH25A
Relé del elevalunas eléctrico (DCH), interruptor principal del elevalunas eléctrico, interruptor del
elevalunas eléctrico del acompañante (conducción derecha), interruptor del elevalunas eléctrico
trasero (DCH), módulo del elevalunas eléctrico de seguridad del conductor (conducción
derecha), interruptor del elevalunas eléctrico del acompañante (conducción izquierda)
Elevalunas
eléctrico izquierdoLH25A
Relé del elevalunas eléctrico (IZQ), interruptor principal del elevalunas eléctrico, interruptor del
elevalunas eléctrico del acompañante (conducción izquierda), interruptor del elevalunas
eléctrico trasero (IZQ), módulo del elevalunas eléctrico de seguridad del conductor (conducción
izquierda), interruptor del elevalunas eléctrico del acompañante (conducción izquierda)
Botón de
arranque 227,5AMódulo del inmovilizador, módulo de control de la llave inteligente, interruptor del botón
Start/Stop
Interruptor del
frenoBRAKE
SWITCH7,5AInterruptor de la luz de freno, módulo de control de la llave inteligente
Aire
acondicionado7,5AIonizador, módulo de control del aire acondicionado, compresor electrónico del aire
acondicionado, bloque de conexiones E/R
Lavaparabrisas15AInterruptor multifunción
Calefactor del
asiento traseroRR25AMódulo del calefactor del asiento trasero
Sistema de
gestión de la
bateríaBATTERYMANAG-
EMENT10AMódulo de control BMS
Asiento eléctrico
del conductorDRV30AInterruptor manual del asiento del conductor
AMPAMP30AAMP
AMSAMS30ASensor de la batería
Panel de fusibles del panel de instrumentos

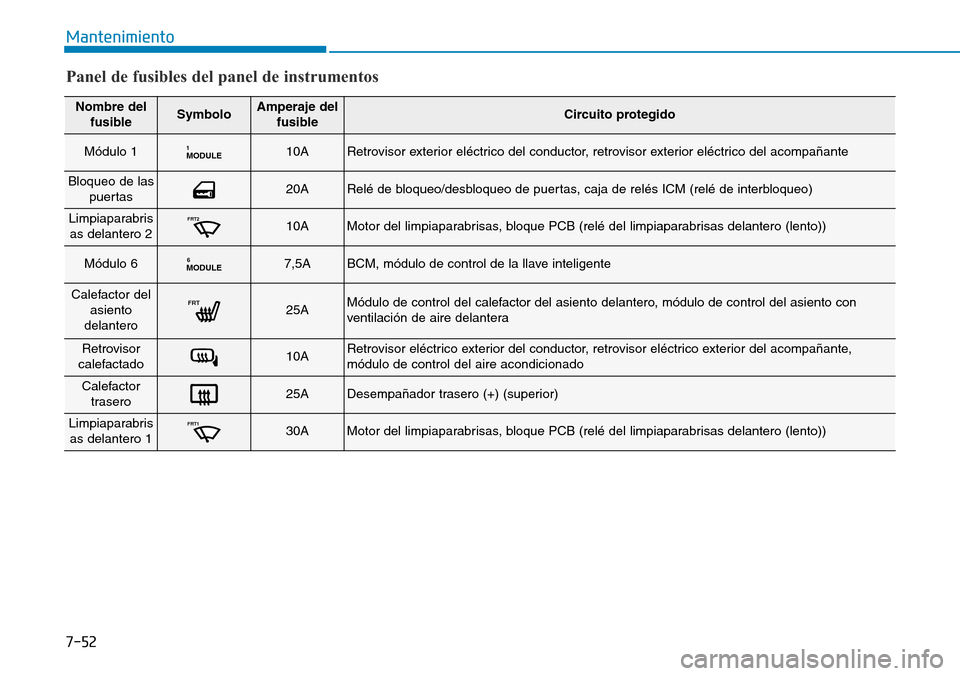

7-52
Mantenimiento
Nombre del
fusibleSymboloAmperaje del
fusibleCircuito protegido
Módulo 1MODULE110ARetrovisor exterior eléctrico del conductor, retrovisor exterior eléctrico del acompañante
Bloqueo de las
puertas20ARelé de bloqueo/desbloqueo de puertas, caja de relés ICM (relé de interbloqueo)
Limpiaparabris
as delantero 2FRT210AMotor del limpiaparabrisas, bloque PCB (relé del limpiaparabrisas delantero (lento))
Módulo 6MODULE67,5ABCM, módulo de control de la llave inteligente
Calefactor del
asiento
delanteroFRT25AMódulo de control del calefactor del asiento delantero, módulo de control del asiento con
ventilación de aire delantera
Retrovisor
calefactado10ARetrovisor eléctrico exterior del conductor, retrovisor eléctrico exterior del acompañante,
módulo de control del aire acondicionado
Calefactor
trasero25ADesempañador trasero (+) (superior)
Limpiaparabris
as delantero 1FRT130AMotor del limpiaparabrisas, bloque PCB (relé del limpiaparabrisas delantero (lento))
Panel de fusibles del panel de instrumentos
