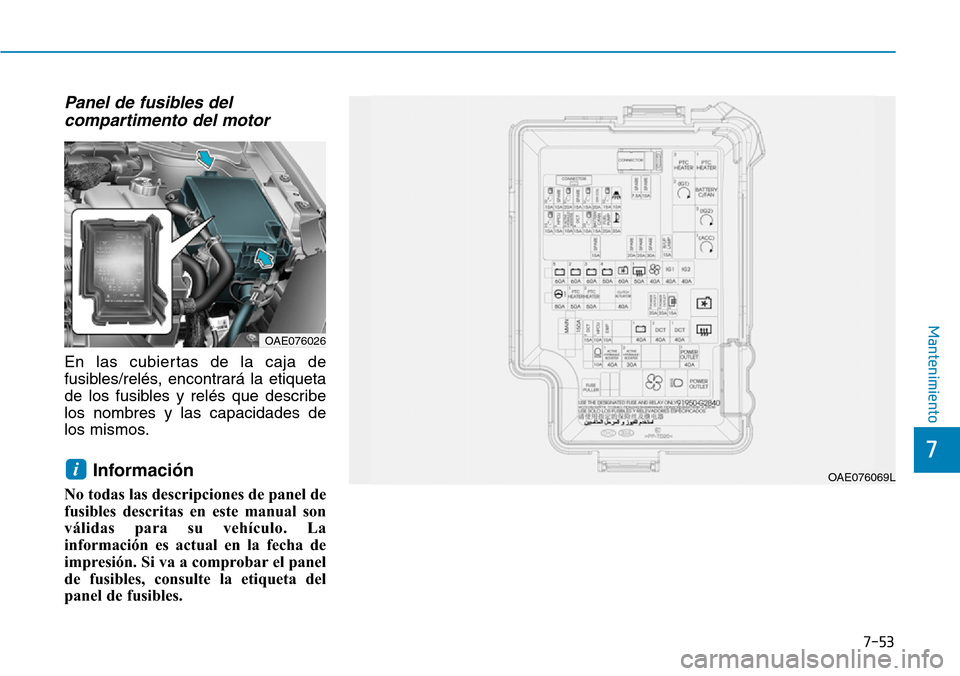

Panel de fusibles del
compartimento del motor
En las cubiertas de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe
los nombres y las capacidades de
los mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del
panel de fusibles.
iOAE076069L
OAE076026

7-54
Mantenimiento

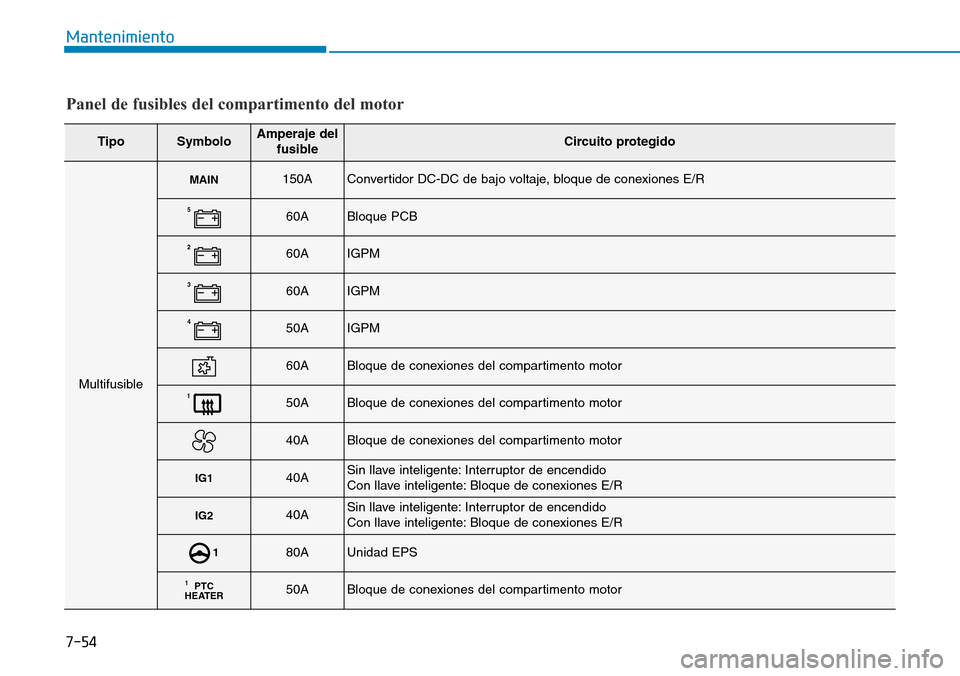

Panel de fusibles del compartimento del motor
TipoSymboloAmperaje del
fusibleCircuito protegido
Multifusible
MAIN150AConvertidor DC-DC de bajo voltaje, bloque de conexiones E/R
560ABloque PCB
260AIGPM
360AIGPM
450AIGPM
60ABloque de conexiones del compartimento motor
150ABloque de conexiones del compartimento motor
40ABloque de conexiones del compartimento motor
IG140ASin llave inteligente: Interruptor de encendido
Con llave inteligente: Bloque de conexiones E/R
IG240ASin llave inteligente: Interruptor de encendido
Con llave inteligente: Bloque de conexiones E/R
180AUnidad EPS
PTC
HEATER150ABloque de conexiones del compartimento motor

7-55
7
Mantenimiento

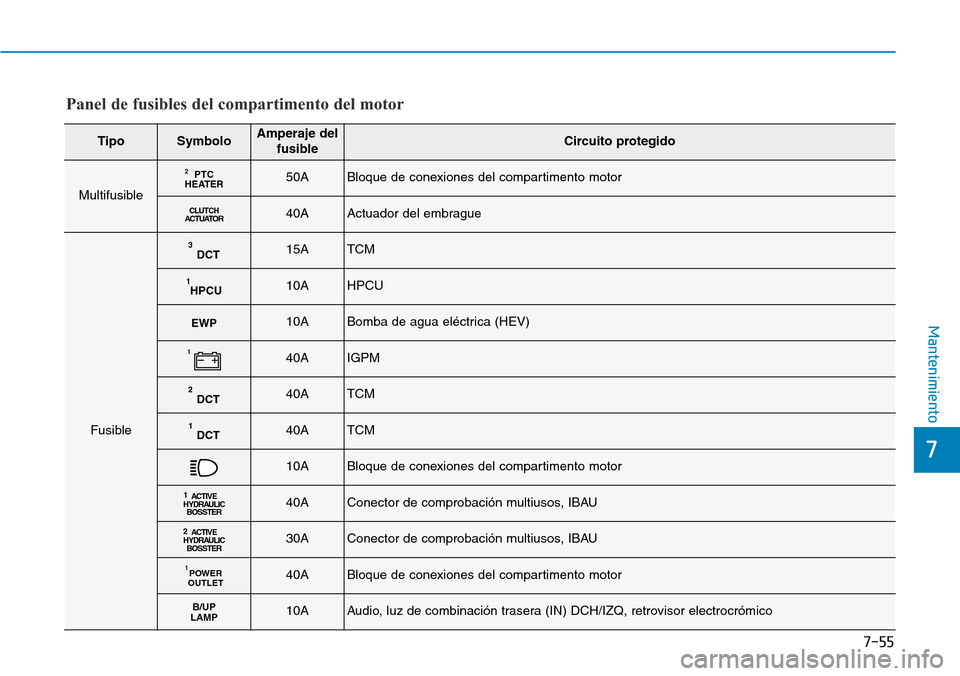

TipoSymboloAmperaje del
fusibleCircuito protegido
Multifusible
PTC
HEATER250ABloque de conexiones del compartimento motor
CLUTCH
ACTUATOR40AActuador del embrague
Fusible
DCT315ATCM
HPCU110AHPCU
EWP10ABomba de agua eléctrica (HEV)
140AIGPM
DCT240ATCM
DCT140ATCM
10ABloque de conexiones del compartimento motor
1
ACTIVE
HYDRAULIC
BOSSTER40AConector de comprobación multiusos, IBAU
2
ACTIVE
HYDRAULIC
BOSSTER30AConector de comprobación multiusos, IBAU
POWER
OUTLET140ABloque de conexiones del compartimento motor
B/UP
LAMP10AAudio, luz de combinación trasera (IN) DCH/IZQ, retrovisor electrocrómico
Panel de fusibles del compartimento del motor

7-56
Mantenimiento

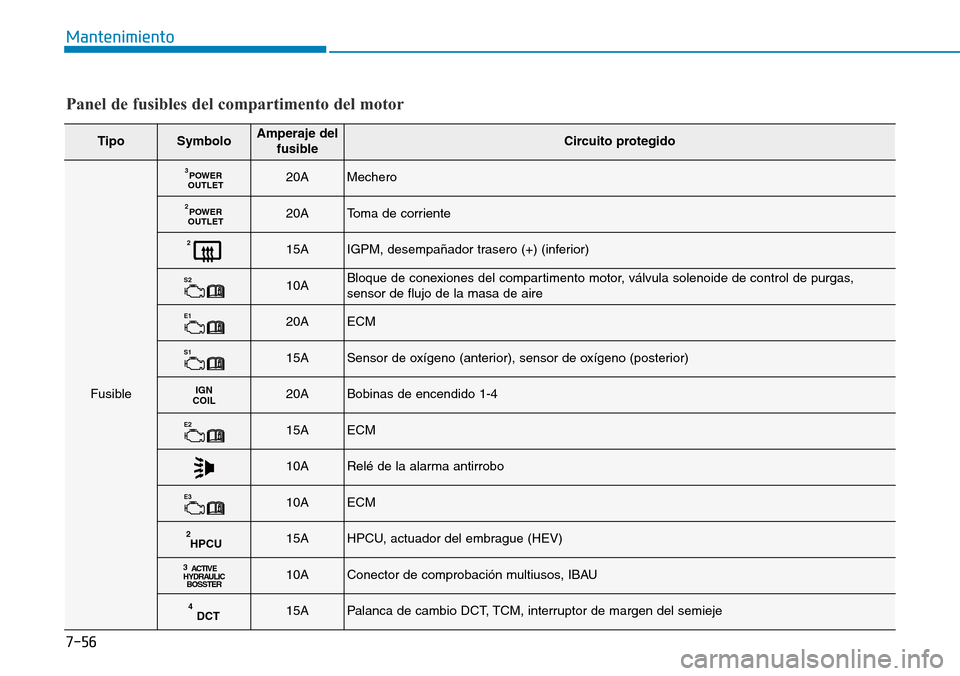

TipoSymboloAmperaje del
fusibleCircuito protegido
Fusible
POWER
OUTLET320AMechero
POWER
OUTLET220AToma de corriente
215AIGPM, desempañador trasero (+) (inferior)
S210ABloque de conexiones del compartimento motor, válvula solenoide de control de purgas,
sensor de flujo de la masa de aire
E120AECM
S115ASensor de oxígeno (anterior), sensor de oxígeno (posterior)
IGN
COIL20ABobinas de encendido 1-4
E215AECM
10ARelé de la alarma antirrobo
E310AECM
HPCU215AHPCU, actuador del embrague (HEV)
3
ACTIVE
HYDRAULIC
BOSSTER10AConector de comprobación multiusos, IBAU
DCT415APalanca de cambio DCT, TCM, interruptor de margen del semieje
Panel de fusibles del compartimento del motor

7-57
7
Mantenimiento

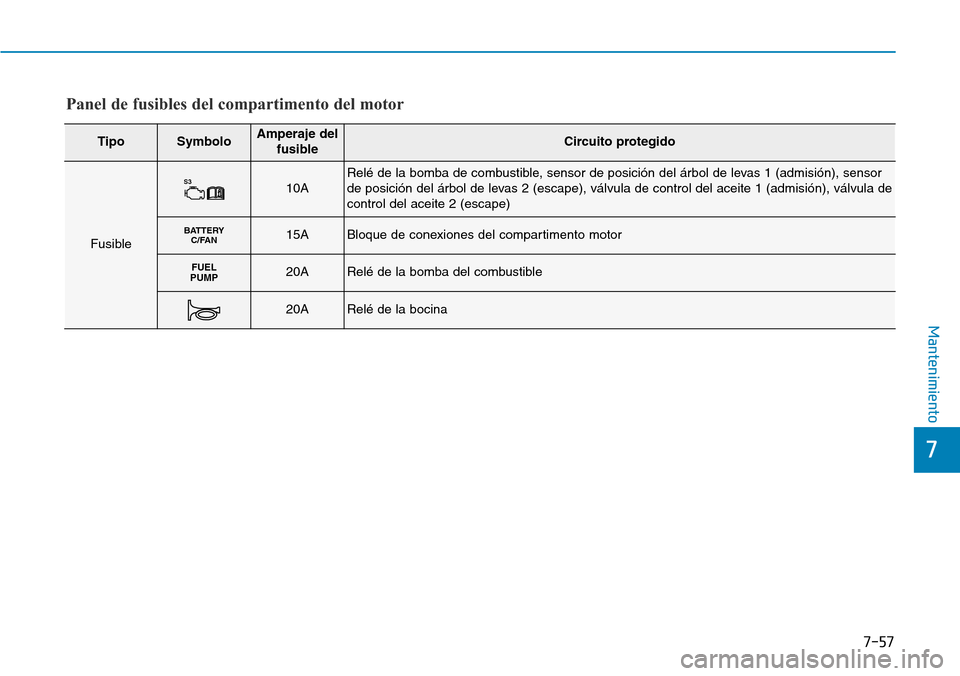

TipoSymboloAmperaje del
fusibleCircuito protegido
Fusible
S310ARelé de la bomba de combustible, sensor de posición del árbol de levas 1 (admisión), sensor
de posición del árbol de levas 2 (escape), válvula de control del aceite 1 (admisión), válvula de
control del aceite 2 (escape)
BATTERY
C/FAN15ABloque de conexiones del compartimento motor
FUEL
PUMP20ARelé de la bomba del combustible
20ARelé de la bocina
Panel de fusibles del compartimento del motor

7-58
Mantenimiento

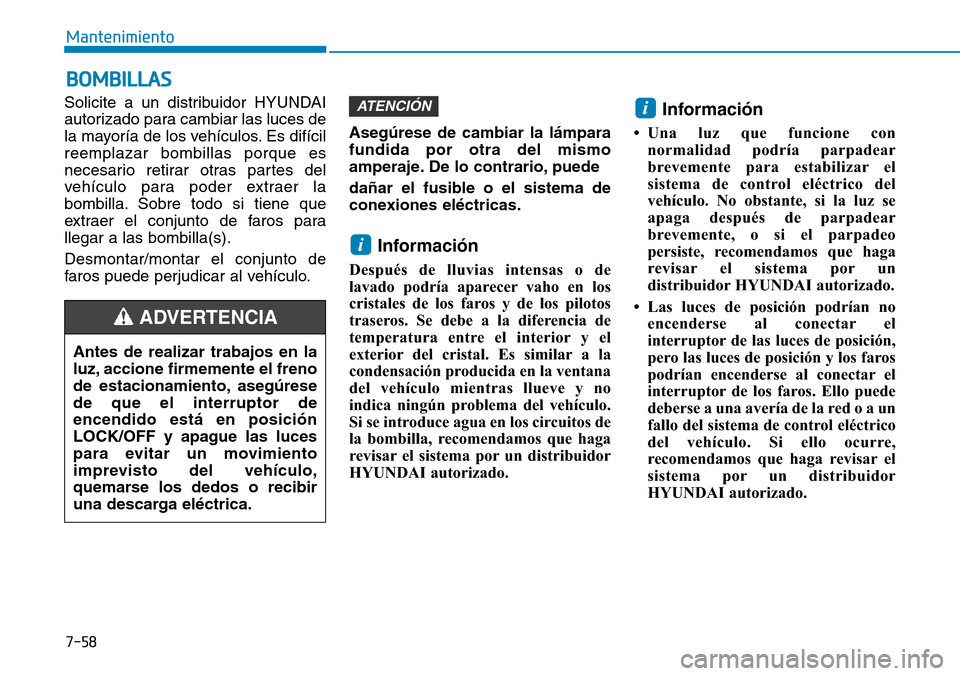

BOMBILLAS
Solicite a un distribuidor HYUNDAI
autorizado para cambiar las luces de
la mayoría de los vehículos. Es difícil
reemplazar bombillas porque es
necesario retirar otras partes del
vehículo para poder extraer la
bombilla. Sobre todo si tiene que
extraer el conjunto de faros para
llegar a las bombilla(s).
Desmontar/montar el conjunto de
faros puede perjudicar al vehículo.Asegúrese de cambiar la lámpara
fundida por otra del mismo
amperaje. De lo contrario, puede
dañar el fusible o el sistema de
conexiones eléctricas.
Información
Después de lluvias intensas o de
lavado podría aparecer vaho en los
cristales de los faros y de los pilotos
traseros. Se debe a la diferencia de
temperatura entre el interior y el
exterior del cristal. Es similar a la
condensación producida en la ventana
del vehículo mientras llueve y no
indica ningún problema del vehículo.
Si se introduce agua en los circuitos de
la bombilla, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.
Información
• Una luz que funcione con
normalidad podría parpadear
brevemente para estabilizar el
sistema de control eléctrico del
vehículo. No obstante, si la luz se
apaga después de parpadear
brevemente, o si el parpadeo
persiste, recomendamos que haga
revisar el sistema por un
distribuidor HYUNDAI autorizado.
• Las luces de posición podrían no
encenderse al conectar el
interruptor de las luces de posición,
pero las luces de posición y los faros
podrían encenderse al conectar el
interruptor de los faros. Ello puede
deberse a una avería de la red o a un
fallo del sistema de control eléctrico
del vehículo. Si ello ocurre,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
i
i
ATENCIÓN
Antes de realizar trabajos en la
luz, accione firmemente el freno
de estacionamiento, asegúrese
de que el interruptor de
encendido está en posición
LOCK/OFF y apague las luces
para evitar un movimiento
imprevisto del vehículo,
quemarse los dedos o recibir
una descarga eléctrica.
ADVERTENCIA

7-59
7
Mantenimiento

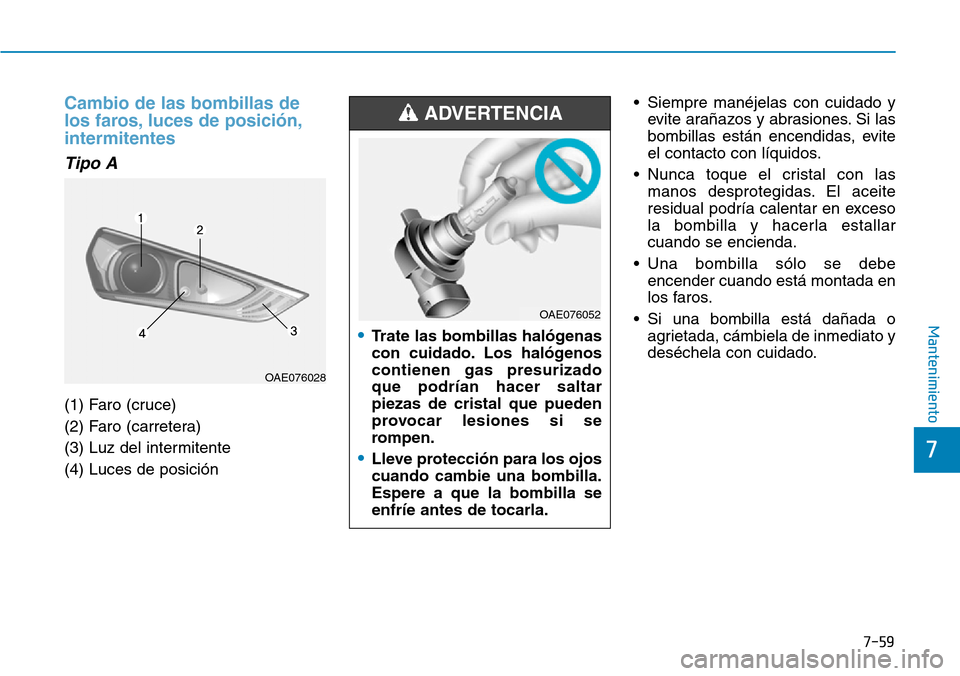

Cambio de las bombillas de
los faros, luces de posición,
intermitentes
Tipo A
(1) Faro (cruce)
(2) Faro (carretera)
(3) Luz del intermitente
(4) Luces de posición• Siempre manéjelas con cuidado y
evite arañazos y abrasiones. Si las
bombillas están encendidas, evite
el contacto con líquidos.
• Nunca toque el cristal con las
manos desprotegidas. El aceite
residual podría calentar en exceso
la bombilla y hacerla estallar
cuando se encienda.
• Una bombilla sólo se debe
encender cuando está montada en
los faros.
• Si una bombilla está dañada o
agrietada, cámbiela de inmediato y
deséchela con cuidado.
OAE076028
•Trate las bombillas halógenas
con cuidado. Los halógenos
contienen gas presurizado
que podrían hacer saltar
piezas de cristal que pueden
provocar lesiones si se
rompen.
•Lleve protección para los ojos
cuando cambie una bombilla.
Espere a que la bombilla se
enfríe antes de tocarla.
ADVERTENCIA
OAE076052

7-60
Mantenimiento
Información
Cambio de tráfico (para Europa)
La distribución de la luz de los faros
de cruce es asimétrica. Si se va al
extranjero a un país que conduzcan
por el lado opuesto, esta pieza
asimétrica podría deslumbrar a los
conductores que circulan en sentido
opuesto. Para evitar
deslumbramientos y cumplir con las
regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(p. ej: sistema de cambio automático,
hoja adhesiva, proyección). Estos
faros están diseñados para no
deslumbrar a los conductores que
circulan en sentido opuesto. No
necesita cambiar los faros en un país
que conduzcan en sentido opuesto.

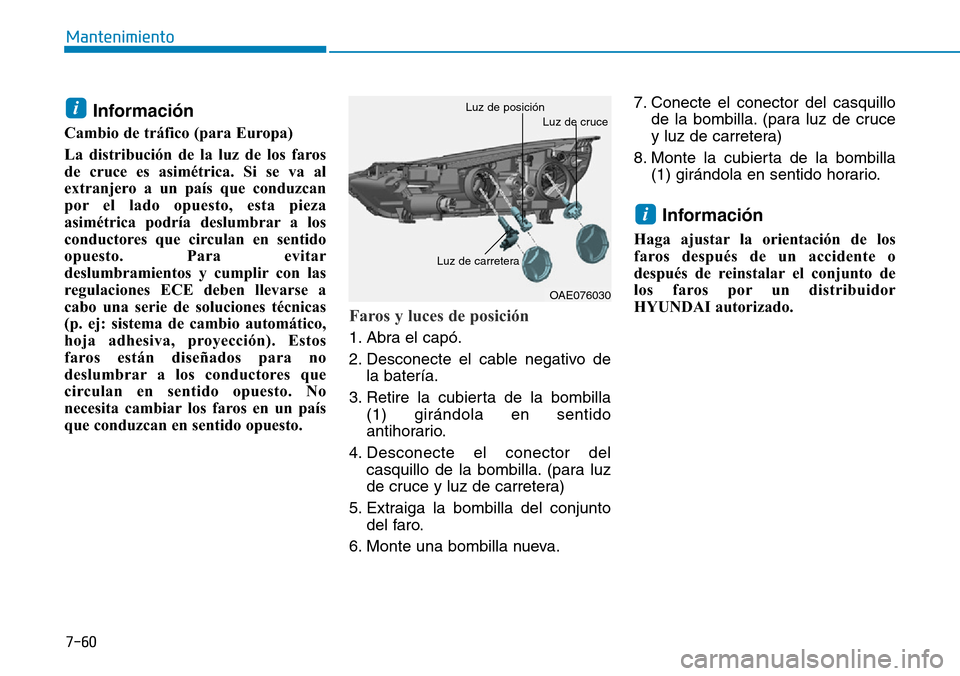

Faros y luces de posición
1. Abra el capó.
2. Desconecte el cable negativo de
la batería.
3. Retire la cubierta de la bombilla
(1) girándola en sentido
antihorario.
4. Desconecte el conector del
casquillo de la bombilla. (para luz
de cruce y luz de carretera)
5. Extraiga la bombilla del conjunto
del faro.
6. Monte una bombilla nueva.7. Conecte el conector del casquillo
de la bombilla. (para luz de cruce
y luz de carretera)
8. Monte la cubierta de la bombilla
(1) girándola en sentido horario.
Información
Haga ajustar la orientación de los
faros después de un accidente o
después de reinstalar el conjunto de
los faros por un distribuidor
HYUNDAI autorizado.
i
i
OAE076030
Luz de carretera
Luz de posiciónLuz de cruce

7-61
7

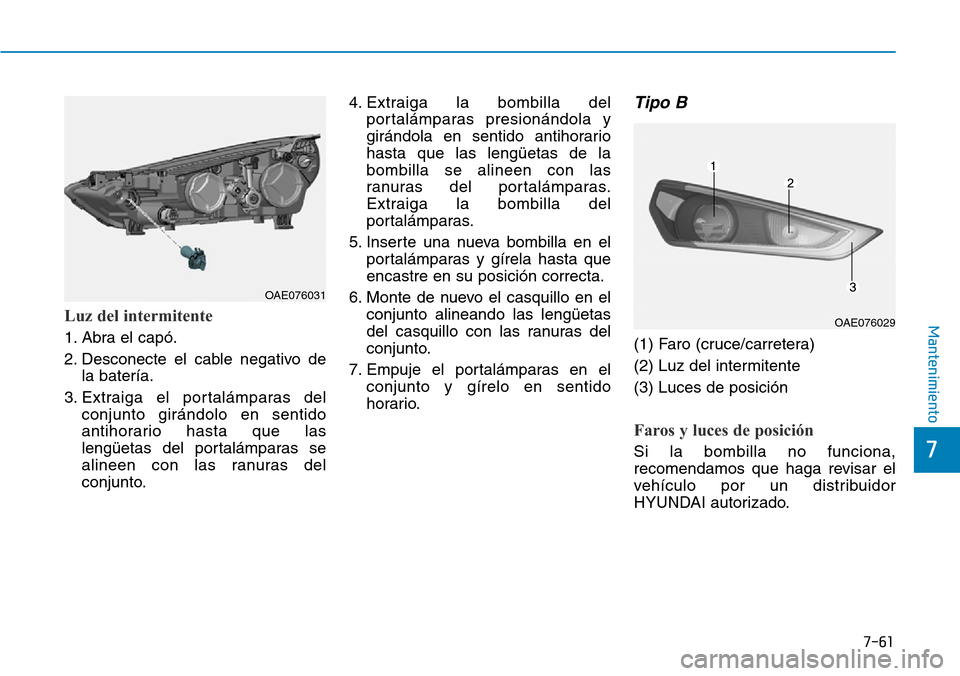

MantenimientoLuz del intermitente
1. Abra el capó.
2. Desconecte el cable negativo de
la batería.
3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.4. Extraiga la bombilla del
portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas.
5. Inserte una nueva bombilla en el
portalámparas y gírela hasta que
encastre en su posición correcta.
6. Monte de nuevo el casquillo en el
conjunto alineando las lengüetas
del casquillo con las ranuras del
conjunto.
7. Empuje el portalámparas en el
conjunto y gírelo en sentido
horario.
Tipo B
(1) Faro (cruce/carretera)
(2) Luz del intermitente
(3) Luces de posición
Faros y luces de posición
Si la bombilla no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
OAE076031
OAE076029

7-62
Mantenimiento

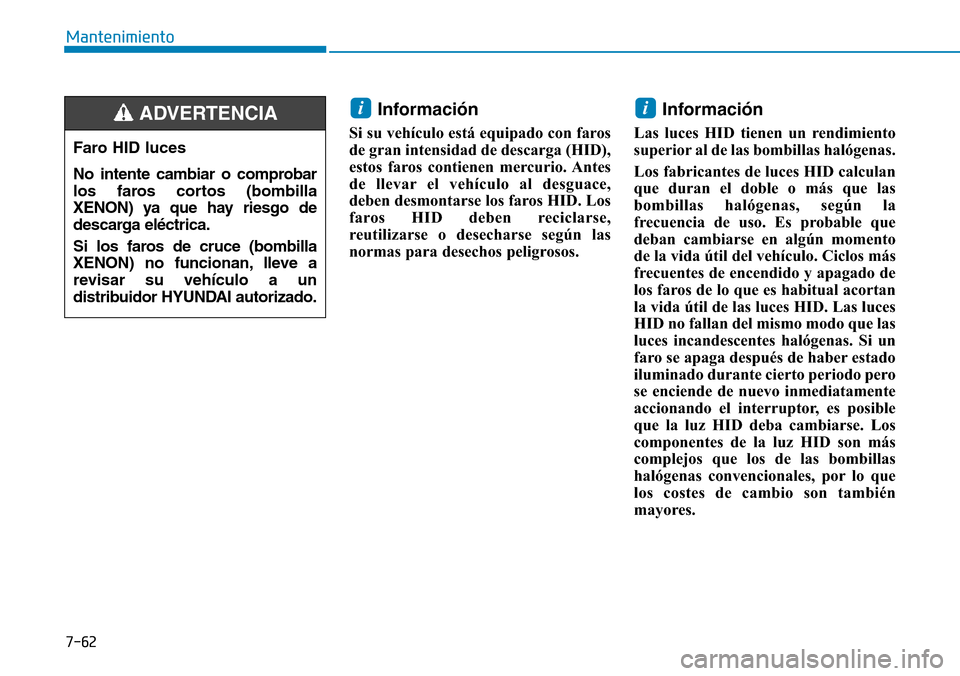

Información
Si su vehículo está equipado con faros
de gran intensidad de descarga (HID),
estos faros contienen mercurio. Antes
de llevar el vehículo al desguace,
deben desmontarse los faros HID. Los
faros HID deben reciclarse,
reutilizarse o desecharse según las
normas para desechos peligrosos.
Información
Las luces HID tienen un rendimiento
superior al de las bombillas halógenas.
Los fabricantes de luces HID calculan
que duran el doble o más que las
bombillas halógenas, según la
frecuencia de uso. Es probable que
deban cambiarse en algún momento
de la vida útil del vehículo. Ciclos más
frecuentes de encendido y apagado de
los faros de lo que es habitual acortan
la vida útil de las luces HID. Las luces
HID no fallan del mismo modo que las
luces incandescentes halógenas. Si un
faro se apaga después de haber estado
iluminado durante cierto periodo pero
se enciende de nuevo inmediatamente
accionando el interruptor, es posible
que la luz HID deba cambiarse. Los
componentes de la luz HID son más
complejos que los de las bombillas
halógenas convencionales, por lo que
los costes de cambio son también
mayores.
ii
Faro HID luces
No intente cambiar o comprobar
los faros cortos (bombilla
XENON) ya que hay riesgo de
descarga eléctrica.
Si los faros de cruce (bombilla
XENON) no funcionan, lleve a
revisar su vehículo a un
distribuidor HYUNDAI autorizado.
ADVERTENCIA
