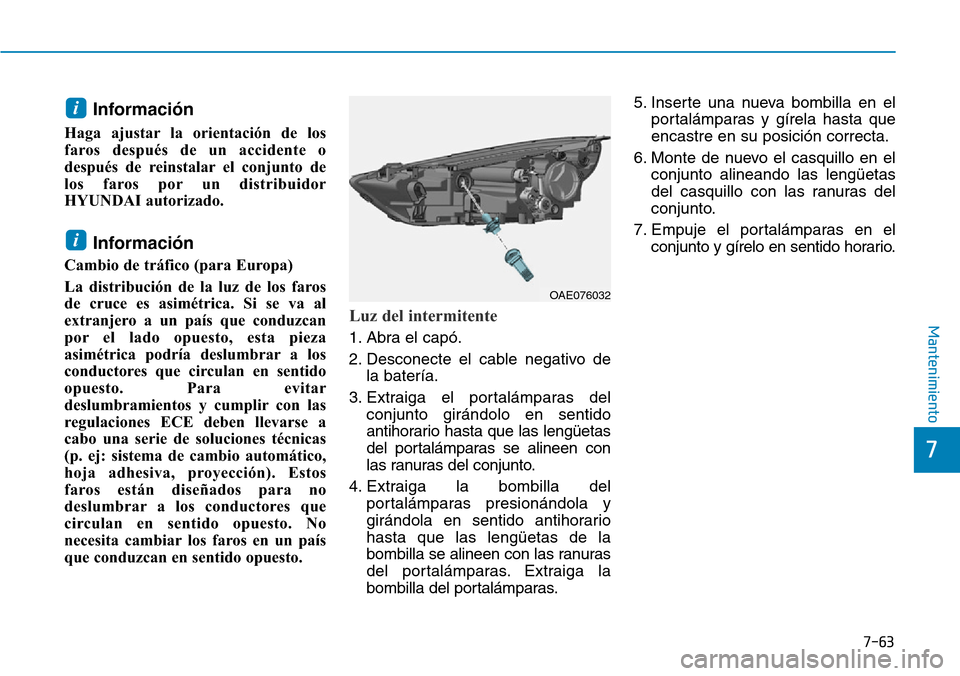

7-63
7
Mantenimiento
Información
Haga ajustar la orientación de los
faros después de un accidente o
después de reinstalar el conjunto de
los faros por un distribuidor
HYUNDAI autorizado.
Información
Cambio de tráfico (para Europa)
La distribución de la luz de los faros
de cruce es asimétrica. Si se va al
extranjero a un país que conduzcan
por el lado opuesto, esta pieza
asimétrica podría deslumbrar a los
conductores que circulan en sentido
opuesto. Para evitar
deslumbramientos y cumplir con las
regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(p. ej: sistema de cambio automático,
hoja adhesiva, proyección). Estos
faros están diseñados para no
deslumbrar a los conductores que
circulan en sentido opuesto. No
necesita cambiar los faros en un país
que conduzcan en sentido opuesto.
Luz del intermitente
1. Abra el capó.
2. Desconecte el cable negativo de
la batería.
3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüetas
del portalámparas se alineen con
las ranuras del conjunto.
4. Extraiga la bombilla del
portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las ranuras
del portalámparas. Extraiga la
bombilla del portalámparas.5. Inserte una nueva bombilla en el
portalámparas y gírela hasta que
encastre en su posición correcta.
6. Monte de nuevo el casquillo en el
conjunto alineando las lengüetas
del casquillo con las ranuras del
conjunto.
7. Empuje el portalámparas en el
conjunto y gírelo en sentido horario.
i
i
OAE076032

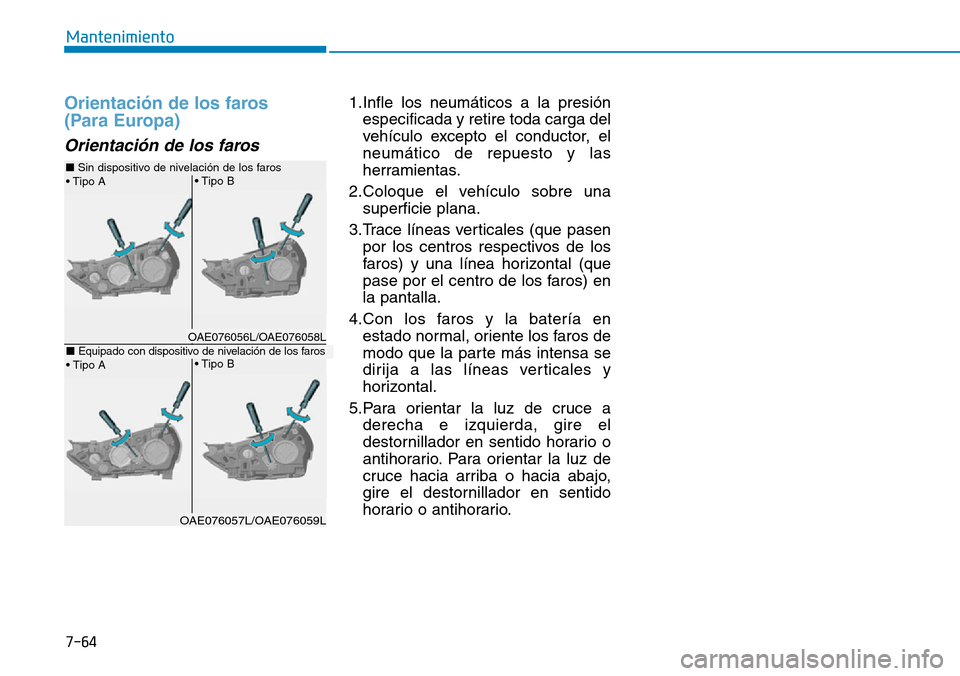

7-64
Mantenimiento
Orientación de los faros
(Para Europa)
Orientación de los faros
1.Infle los neumáticos a la presión
especificada y retire toda carga del
vehículo excepto el conductor, el
neumático de repuesto y las
herramientas.
2.Coloque el vehículo sobre una
superficie plana.
3.Trace líneas verticales (que pasen
por los centros respectivos de los
faros) y una línea horizontal (que
pase por el centro de los faros) en
la pantalla.
4.Con los faros y la batería en
estado normal, oriente los faros de
modo que la parte más intensa se
dirija a las líneas verticales y
horizontal.
5.Para orientar la luz de cruce a
derecha e izquierda, gire el
destornillador en sentido horario o
antihorario. Para orientar la luz de
cruce hacia arriba o hacia abajo,
gire el destornillador en sentido
horario o antihorario.
• Tipo A• Tipo B
• Tipo B
• Tipo A
OAE076056L/OAE076058L
■Sin dispositivo de nivelación de los faros
■Equipado con dispositivo de nivelación de los faros
OAE076057L/OAE076059L

7-65
7
Mantenimiento
Unidad: mm (pulgadas)

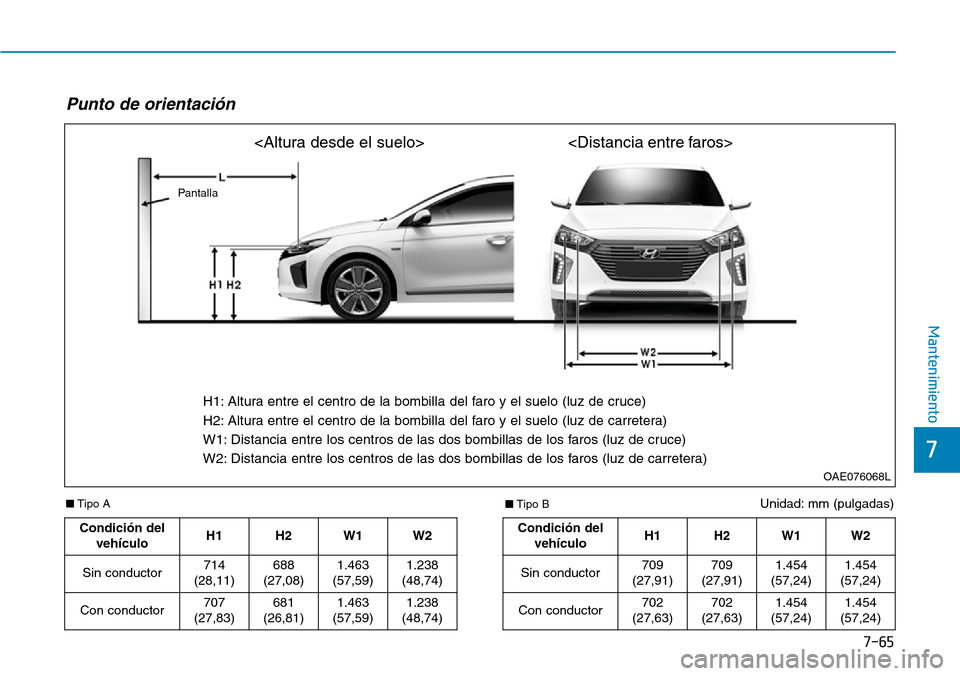

Punto de orientación
OAE076068L
H1: Altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: Altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
W1: Distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: Distancia entre los centros de las dos bombillas de los faros (luz de carretera)

Pantalla

■Tipo A
Condición del
vehículoH1 H2W1 W2
Sin conductor714
(28,11)688
(27,08)
1.463
(57,59)1.238
(48,74)
Con conductor707
(27,83)681
(26,81)
1.463
(57,59)1.238
(48,74)
Condición del
vehículoH1 H2W1 W2
Sin conductor709
(27,91)709
(27,91)
1.454
(57,24)1.454
(57,24)
Con conductor702
(27,63)702
(27,63)
1.454
(57,24)1.454
(57,24)
■Tipo B

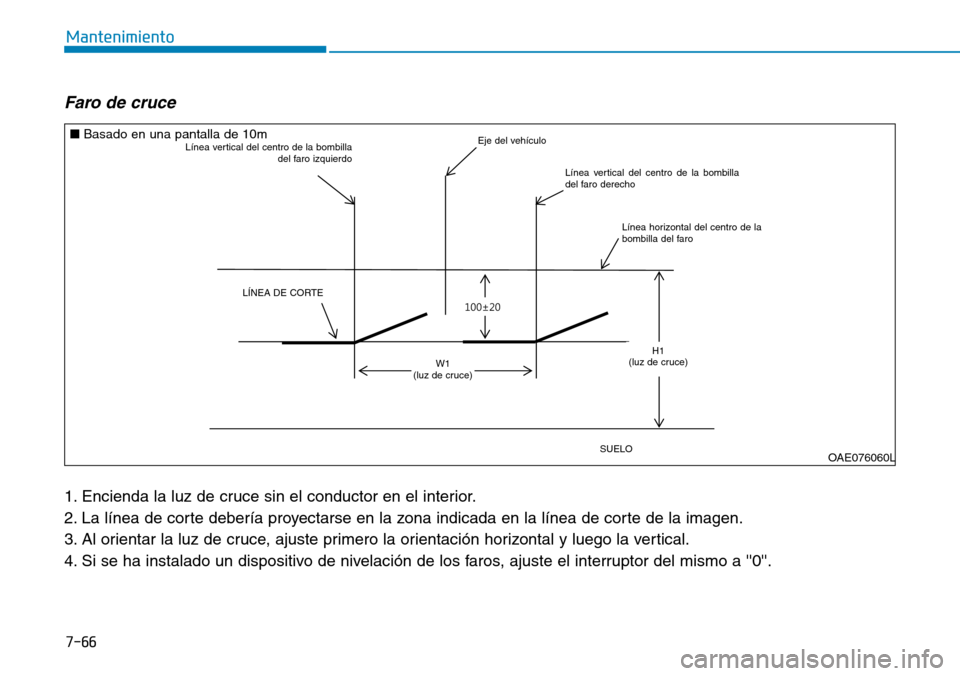

7-66
Mantenimiento
Faro de cruce
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a ''0''.
:&DUD[LV
9HUWLFDOOLQHRIOHIW
KHDGODPSEXOEFHQWHU
&XWRIIOLQH
9HUWLFDOOLQHRIULJKW
KHDGODPSEXOEFHQWHU
+RUL]RQWDOOLQHRI
KHDGODPSEXOEFHQWHU
*5281'
—
+
/RZEHDP
/RZEHDP
OAE076060L
■Basado en una pantalla de 10mLínea vertical del centro de la bombilla
del faro izquierdoEje del vehículo
Línea vertical del centro de la bombilla
del faro derecho
LÍNEA DE CORTE
W1
(luz de cruce)H1
(luz de cruce)
Línea horizontal del centro de la
bombilla del faro
SUELO

7-67
7
Mantenimiento
Luces diurnas/Luces de
posición
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Cambio del intermitente lateral
Tipo A
1. Desmonte el conjunto de las luces
del vehículo haciendo palanca con
la lente y tirando del conjunto
hacia fuera.
2. Desconecte el conector eléctrico
de la bombilla.
3. Separe el casquillo y la lente
girando el casquillo en sentido
antihorario hasta que las
lengüetas del casquillo se alineen
con las ranuras de la lente.
4. Extraiga la bombilla tirando de ella
hacia fuera.5. Introduzca una bombilla nueva en
el portalámparas.
6. Vuelva a montar el casquillo y la
lente.
7. Conecte el conector eléctrico de la
bombilla.
8. Reinstale el conjunto de la luz en
la carrocería del vehículo.
OAE076033OAE076049

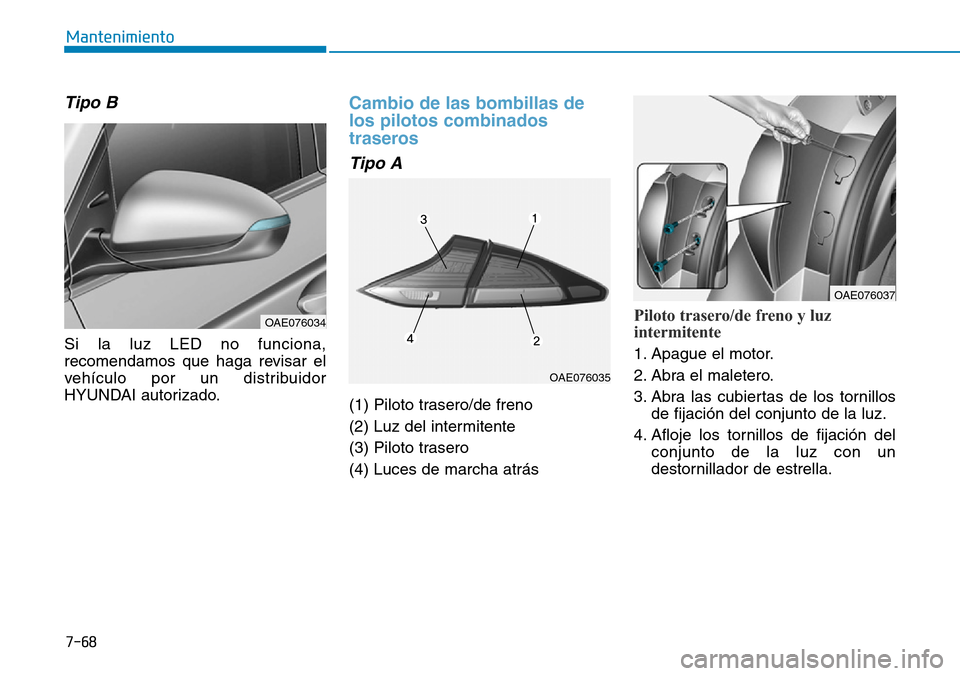

7-68
Mantenimiento
Tipo B
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Cambio de las bombillas de
los pilotos combinados
traseros
Tipo A
(1) Piloto trasero/de freno
(2) Luz del intermitente
(3) Piloto trasero
(4) Luces de marcha atrás
Piloto trasero/de freno y luz
intermitente
1. Apague el motor.
2. Abra el maletero.
3. Abra las cubiertas de los tornillos
de fijación del conjunto de la luz.
4. Afloje los tornillos de fijación del
conjunto de la luz con un
destornillador de estrella.
OAE076037
OAE076035
OAE076034

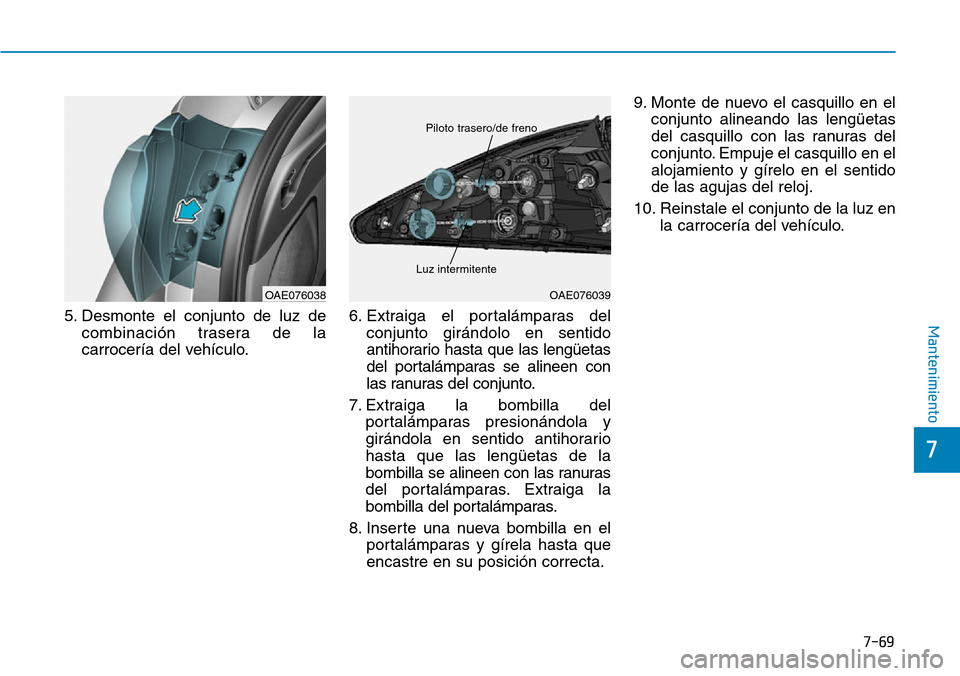

7-69
7
Mantenimiento5. Desmonte el conjunto de luz de
combinación trasera de la
carrocería del vehículo.6. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüetas
del portalámparas se alineen con
las ranuras del conjunto.
7. Extraiga la bombilla del
portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las ranuras
del portalámparas. Extraiga la
bombilla del portalámparas.
8. Inserte una nueva bombilla en el
portalámparas y gírela hasta que
encastre en su posición correcta.9. Monte de nuevo el casquillo en el
conjunto alineando las lengüetas
del casquillo con las ranuras del
conjunto. Empuje el casquillo en el
alojamiento y gírelo en el sentido
de las agujas del reloj.
10. Reinstale el conjunto de la luz en
la carrocería del vehículo.
OAE076039
Piloto trasero/de freno
Luz intermitente
OAE076038

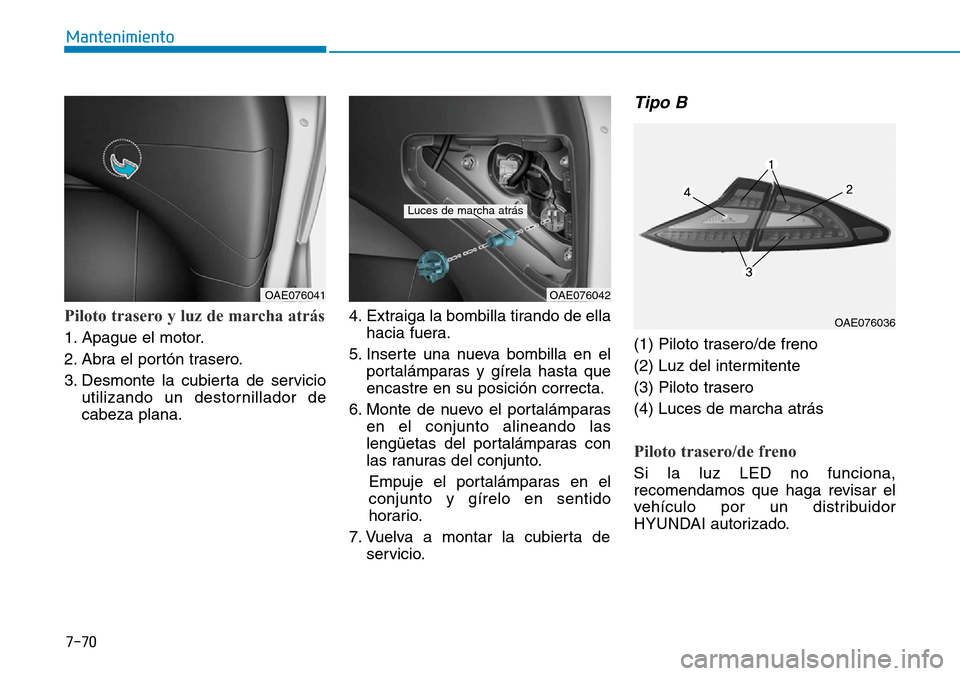

7-70
Mantenimiento
Piloto trasero y luz de marcha atrás
1. Apague el motor.
2. Abra el portón trasero.
3. Desmonte la cubierta de servicio
utilizando un destornillador de
cabeza plana.4. Extraiga la bombilla tirando de ella
hacia fuera.
5. Inserte una nueva bombilla en el
portalámparas y gírela hasta que
encastre en su posición correcta.
6. Monte de nuevo el portalámparas
en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
Empuje el portalámparas en el
conjunto y gírelo en sentido
horario.
7. Vuelva a montar la cubierta de
servicio.
Tipo B
(1) Piloto trasero/de freno
(2) Luz del intermitente
(3) Piloto trasero
(4) Luces de marcha atrás
Piloto trasero/de freno
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
OAE076036
OAE076042
Luces de marcha atrás
OAE076041

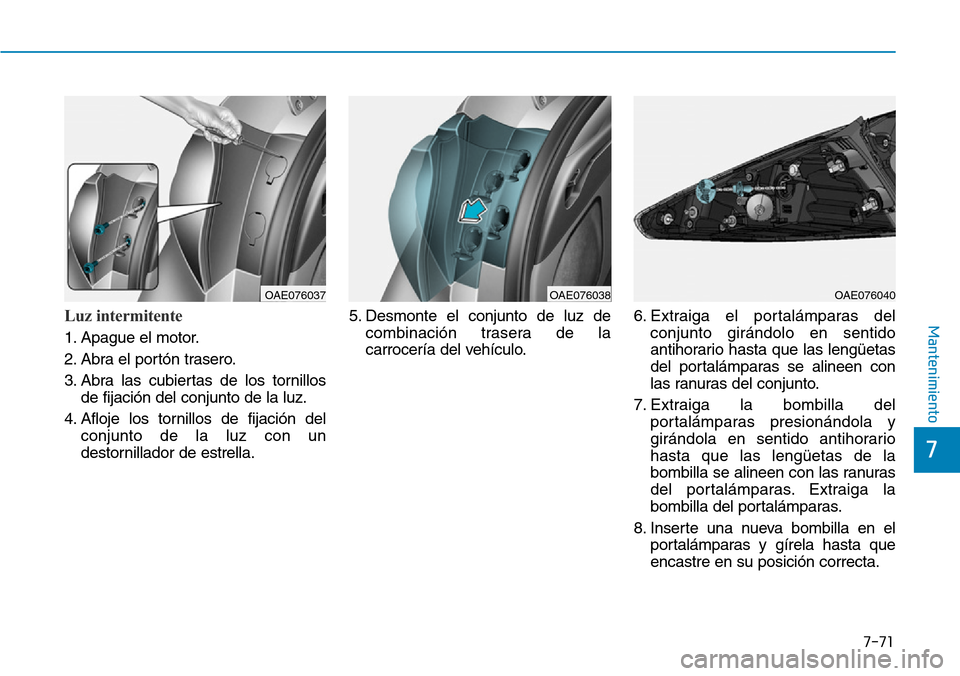

7-71
7
MantenimientoLuz intermitente
1. Apague el motor.
2. Abra el portón trasero.
3. Abra las cubiertas de los tornillos
de fijación del conjunto de la luz.
4. Afloje los tornillos de fijación del
conjunto de la luz con un
destornillador de estrella.5. Desmonte el conjunto de luz de
combinación trasera de la
carrocería del vehículo.6. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüetas
del portalámparas se alineen con
las ranuras del conjunto.
7. Extraiga la bombilla del
portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las ranuras
del portalámparas. Extraiga la
bombilla del portalámparas.
8. Inserte una nueva bombilla en el
portalámparas y gírela hasta que
encastre en su posición correcta.
OAE076040OAE076037OAE076038

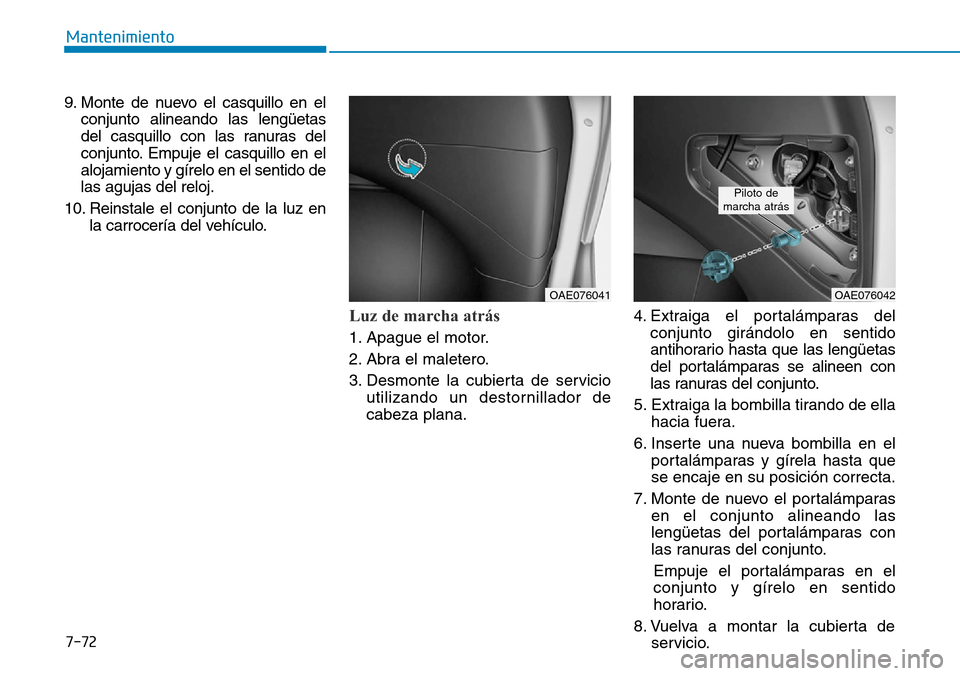

7-72
Mantenimiento
9. Monte de nuevo el casquillo en el
conjunto alineando las lengüetas
del casquillo con las ranuras del
conjunto. Empuje el casquillo en el
alojamiento y gírelo en el sentido de
las agujas del reloj.
10. Reinstale el conjunto de la luz en
la carrocería del vehículo.
Luz de marcha atrás
1. Apague el motor.
2. Abra el maletero.
3. Desmonte la cubierta de servicio
utilizando un destornillador de
cabeza plana.4. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüetas
del portalámparas se alineen con
las ranuras del conjunto.
5. Extraiga la bombilla tirando de ella
hacia fuera.
6. Inserte una nueva bombilla en el
portalámparas y gírela hasta que
se encaje en su posición correcta.
7. Monte de nuevo el portalámparas
en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
Empuje el portalámparas en el
conjunto y gírelo en sentido
horario.
8. Vuelva a montar la cubierta de
servicio.
OAE076041OAE076042
Piloto de
marcha atrás
