7-22
Manutenzione
2. Pulire l'interno del filtro aria.
3. Sostituire la cartuccia filtro aria.
4. Bloccare il coperchio con i
fermagli di aggancio coperchio.
5. Controllare se il coperchio è
installato saldamente.
Informazioni
Se il veicolo viene usato in aree
estremamente polverose o sabbiose,
sostituire la cartuccia con maggiore
frequenza rispetto ai normali
intervalli consigliati (fare riferimento
a "Manutenzione in condizioni d'uso
severe").
• Non guidare con la cartuccia
filtro aria rimossa. Ciò
causerebbe un'eccessiva usura
del motore.
• Quando si rimuove la cartuccia
filtro aria, fare attenzione che
non entri polvere o sporcizia
nella presa aria o si potrebbero
verificare danni.
• Usare parti originali HYUNDAI.
L'uso di parti non originali
potrebbe danneggiare il
debimetro.
NOTA
i
OAE076012

7-23
7
Manutenzione
FILTRO ARIA CLIMATIZZATORE
Ispezione del filtro
Il filtro aria climatizzatore deve
essere sostituito come indicato nel
piano di manutenzione. Se il veicolo
viene usato a lungo in ambienti
urbani ad elevato tasso
d'inquinamento o su strade
sconnesse polverose, deve essere
ispezionato con maggior frequenza e
sostituito in anticipo. Se vi occupate
voi di sostituire il filtro aria
climatizzatore, abbiate cura di
attenervi alla procedura che segue
facendo attenzione a non
danneggiare altri componenti.1. Con il cassetto portaoggetti
aperto, rimuovere i fermi su
entrambi i lati.2. Rimuovere l'asta di supporto (1).
OAE076013OAE076014

7-24
Manutenzione

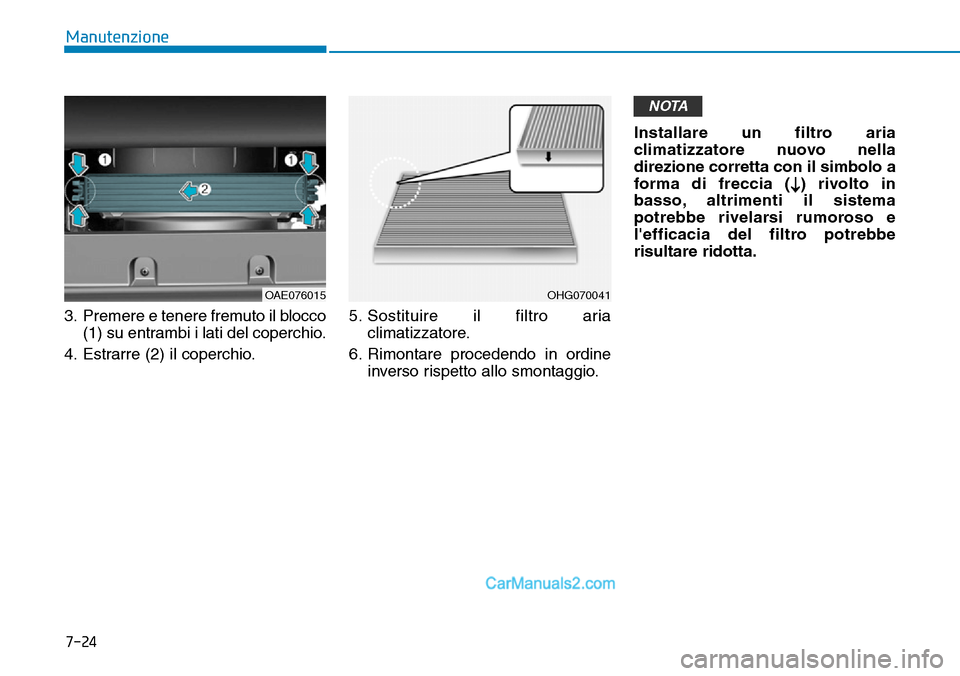

3. Premere e tenere fremuto il blocco
(1) su entrambi i lati del coperchio.
4. Estrarre (2) il coperchio.5. Sostituire il filtro aria
climatizzatore.
6. Rimontare procedendo in ordine
inverso rispetto allo smontaggio.Installare un filtro aria
climatizzatore nuovo nella
direzione corretta con il simbolo a
forma di freccia (
↓) rivolto in
basso, altrimenti il sistema
potrebbe rivelarsi rumoroso e
l'efficacia del filtro potrebbe
risultare ridotta.
NOTA
OHG070041OAE076015

7-25
7
Manutenzione

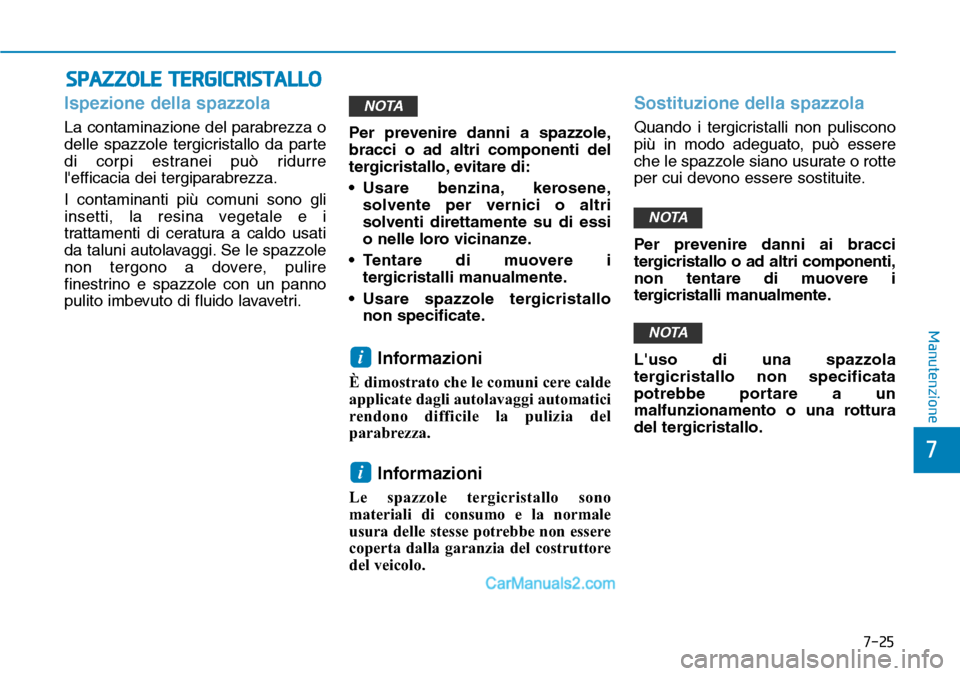

SPAZZOLE TERGICRISTALLO
Ispezione della spazzola
La contaminazione del parabrezza o
delle spazzole tergicristallo da parte
di corpi estranei può ridurre
l'efficacia dei tergiparabrezza.
I contaminanti più comuni sono gli
insetti, la resina vegetale e i
trattamenti di ceratura a caldo usati
da taluni autolavaggi. Se le spazzole
non tergono a dovere, pulire
finestrino e spazzole con un panno
pulito imbevuto di fluido lavavetri.Per prevenire danni a spazzole,
bracci o ad altri componenti del
tergicristallo, evitare di:
• Usare benzina, kerosene,
solvente per vernici o altri
solventi direttamente su di essi
o nelle loro vicinanze.
• Tentare di muovere i
tergicristalli manualmente.
• Usare spazzole tergicristallo
non specificate.
Informazioni
È dimostrato che le comuni cere calde
applicate dagli autolavaggi automatici
rendono difficile la pulizia del
parabrezza.
Informazioni
Le spazzole tergicristallo sono
materiali di consumo e la normale
usura delle stesse potrebbe non essere
coperta dalla garanzia del costruttore
del veicolo.
Sostituzione della spazzola
Quando i tergicristalli non puliscono
più in modo adeguato, può essere
che le spazzole siano usurate o rotte
per cui devono essere sostituite.
Per prevenire danni ai bracci
tergicristallo o ad altri componenti,
non tentare di muovere i
tergicristalli manualmente.
L'uso di una spazzola
tergicristallo non specificata
potrebbe portare a un
malfunzionamento o una rottura
del tergicristallo.
NOTA
NOTA
i
i
NOTA

7-26
Manutenzione

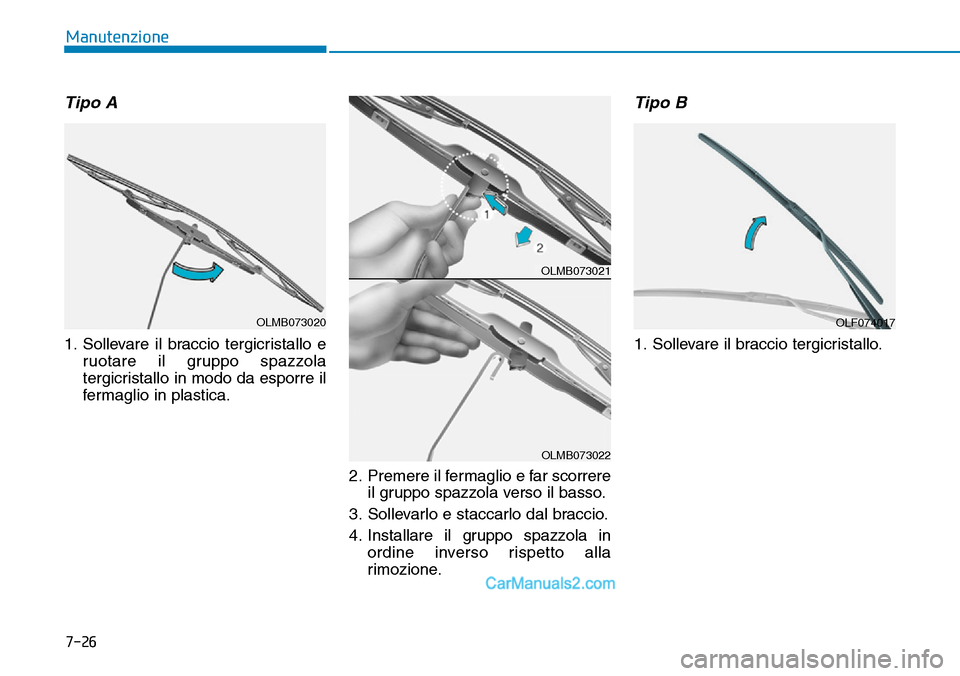

Tipo A
1. Sollevare il braccio tergicristallo e
ruotare il gruppo spazzola
tergicristallo in modo da esporre il
fermaglio in plastica.
2. Premere il fermaglio e far scorrere
il gruppo spazzola verso il basso.
3. Sollevarlo e staccarlo dal braccio.
4. Installare il gruppo spazzola in
ordine inverso rispetto alla
rimozione.
Tipo B
1. Sollevare il braccio tergicristallo.
OLMB073020
OLMB073021
OLMB073022
OLF074017

7-27
7

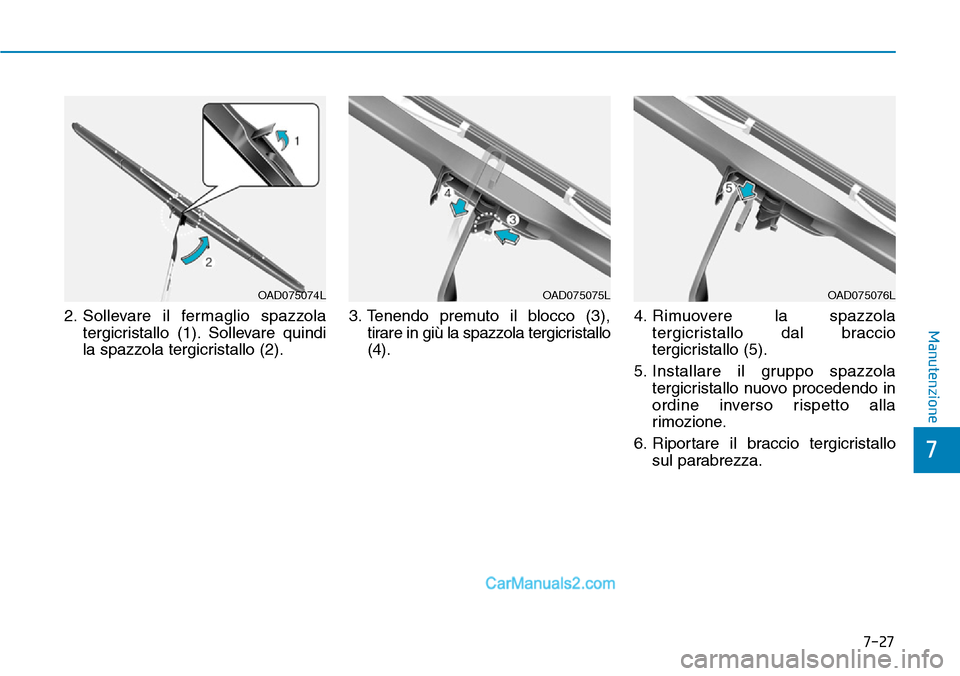

Manutenzione2. Sollevare il fermaglio spazzola
tergicristallo (1). Sollevare quindi
la spazzola tergicristallo (2).3. Tenendo premuto il blocco (3),
tirare in giù la spazzola tergicristallo
(4).4. Rimuovere la spazzola
tergicristallo dal braccio
tergicristallo (5).
5. Installare il gruppo spazzola
tergicristallo nuovo procedendo in
ordine inverso rispetto alla
rimozione.
6. Riportare il braccio tergicristallo
sul parabrezza.
OAD075074LOAD075075LOAD075076L

7-28
Manutenzione
BATTERIA (12 VOLT, VEICOLO IBRIDO PLUG-IN)
• Quando non si utilizza il veicolo
per un lungo periodo di tempo in
un'area geografica a clima
freddo, scollegare la batteria e
conservarla al chiuso.
• Caricare sempre la batteria al
massimo per prevenire che la
scatola batteria venga
danneggiata dalle basse
temperature.
NOTA
Per preservare voi e chi vi è
vicino dal rischio di LESIONI
SERIE o MORTE, seguire
sempre queste precauzioni
quando si lavora vicino ad una
batteria o si maneggia una
batteria.
Leggere e seguire
sempre le istruzioni
scrupolosamente
quando si maneggia una
batteria.
Indossare occhiali
protettivi designati per
proteggere gli occhi
dagli spruzzi di acido.
Tenere lontano dalla
batteria qualsiasi
fiamma, scintilla o
articoli per il fumo.
C'è sempre presenza
d'idrogeno nelle celle di
una batteria, il quale è
altamente combustibile e
può esplodere se
s'incendia.
(Continuazione)
ATTENZIONE (Continuazione)
Tenere le batterie fuori
dalla portata dei
bambini.
Le batterie contengono
acido solforico che è
altamente corrosivo.
Evitare che l'acido vada
a contatto con occhi,
pelle o vestiario.
Se l'acido penetra negli occhi,
sciacquare gli occhi con acqua
fresca per almeno 15 minuti e
sottoporsi immediatamente a
visita medica. Se l'acido va sulla
pelle, lavare molto bene l'area
interessata. Se si avvertono
dolori o bruciori, sottoporsi
immediatamente a visita
medica.
•Quando si solleva una
batteria con scatola di
plastica, una pressione
eccessiva sulla scatola può
causare una perdita di acido.
Sollevare la batteria usando
un portabatteria o
afferrandola con ambo le
mani su angoli contrapposti.
(Continuazione)
(Continuazione)
•Non tentare un avviamento
con cavi di emergenza se la
batteria del vostro veicolo è
ghiacciata.
•Non tentare MAI di ricaricare
la batteria quando i cavi
batteria del veicolo sono
collegati alla batteria.
•Il commutatore di accensione
elettrico lavora con alta
tensione. Non toccare MAI
questi componenti con
motore in funzione o quando
il pulsante di Avviamento/
Arresto Motore è nella
posizione ON.

7-29
7
Manutenzione
Per mantenere la batteria al
meglio della condizione
• Mantenere la batteria saldamente
montata.
• Mantenere la superficie della
batteria pulita e asciutta.
• Mantenere i terminali e i
collegamenti puliti, serrati e rivestiti
con vaselina o grasso per
terminali.
• Sciacquare via immediatamente
l'acido fuoriuscito dalla batteria con
una soluzione di acqua e
bicarbonato di sodio.
Informazioni - Per le
batterie contrassegnate da
UPPER e LOWER
Se il veicolo è dotato di una batteria
contrassegnata da LOWER (MIN) e
UPPER (MAX) su un lato, allora sarà
necessario controllare il livello
dell'elettrolita.
Il livello dell'elettrolita deve trovarsi
tra LOWER (MIN) e UPPER (MAX).
Quando il livello dell'elettrolita è
basso, aggiungere acqua distillata (o
demineralizzata). (Non aggiungere
mai acido solforico o altro elettrolita).
(Continuazione)(Continuazione)
Fare attenzione a non versare l'acqua
distillata (o demineralizzata) sulla
superficie della batteria o sui
componenti adiacenti. Inoltre, non
riempire eccessivamente le celle della
batteria. In caso contrario, l'acqua
potrebbe corrodere la batteria stessa o
altri componenti. Infine, chiudere
saldamente il tappo delle celle. Tuttavia,
noi consigliamo di contattare un
concessionario autorizzato HYUNDAI
per la manutenzione della batteria.
i
OAE076016
OHYK077011

7-30
Manutenzione

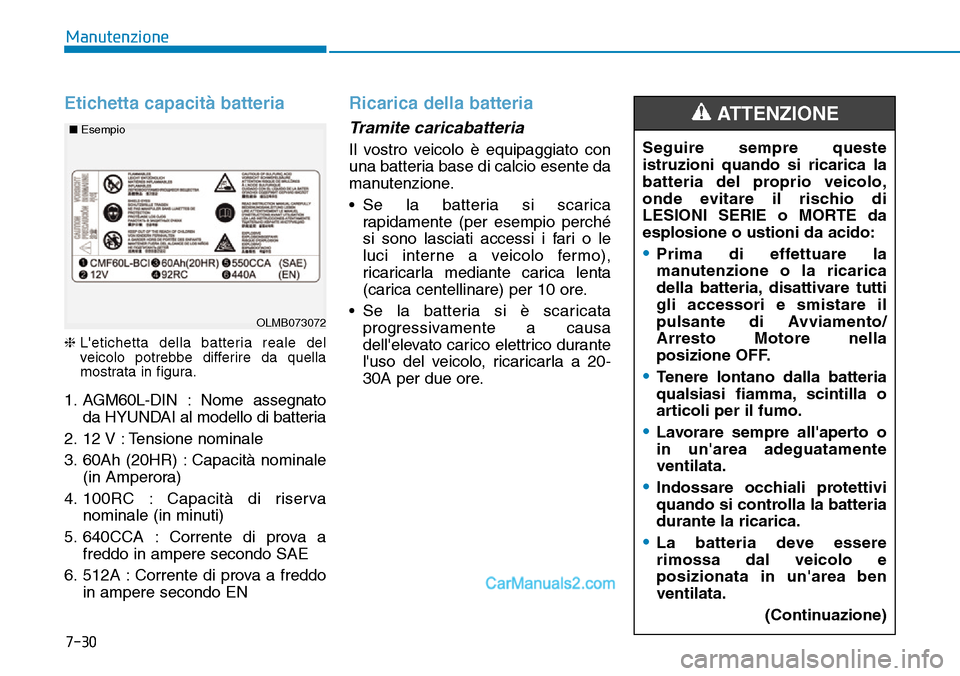

Etichetta capacità batteria
❈L'etichetta della batteria reale del
veicolo potrebbe differire da quella
mostrata in figura.
1. AGM60L-DIN : Nome assegnato
da HYUNDAI al modello di batteria
2. 12 V : Tensione nominale
3. 60Ah (20HR) : Capacità nominale
(in Amperora)
4. 100RC : Capacità di riserva
nominale (in minuti)
5. 640CCA : Corrente di prova a
freddo in ampere secondo SAE
6. 512A : Corrente di prova a freddo
in ampere secondo EN
Ricarica della batteria
Tramite caricabatteria
Il vostro veicolo è equipaggiato con
una batteria base di calcio esente da
manutenzione.
• Se la batteria si scarica
rapidamente (per esempio perché
si sono lasciati accessi i fari o le
luci interne a veicolo fermo),
ricaricarla mediante carica lenta
(carica centellinare) per 10 ore.
• Se la batteria si è scaricata
progressivamente a causa
dell'elevato carico elettrico durante
l'uso del veicolo, ricaricarla a 20-
30A per due ore.Seguire sempre queste
istruzioni quando si ricarica la
batteria del proprio veicolo,
onde evitare il rischio di
LESIONI SERIE o MORTE da
esplosione o ustioni da acido:
•Prima di effettuare la
manutenzione o la ricarica
della batteria, disattivare tutti
gli accessori e smistare il
pulsante di Avviamento/
Arresto Motore nella
posizione OFF.
•Tenere lontano dalla batteria
qualsiasi fiamma, scintilla o
articoli per il fumo.
•Lavorare sempre all'aperto o
in un'area adeguatamente
ventilata.
•Indossare occhiali protettivi
quando si controlla la batteria
durante la ricarica.
•La batteria deve essere
rimossa dal veicolo e
posizionata in un'area ben
ventilata.
(Continuazione)
ATTENZIONE
OLMB073072 ■Esempio

7-31
7
Manutenzione

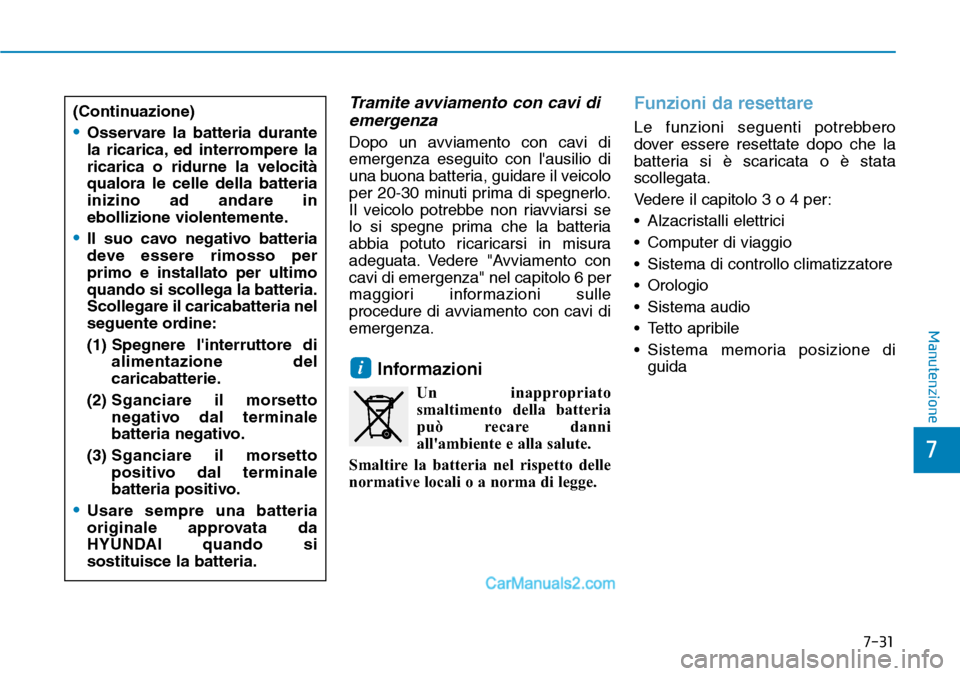

Tramite avviamento con cavi di
emergenza
Dopo un avviamento con cavi di
emergenza eseguito con l'ausilio di
una buona batteria, guidare il veicolo
per 20-30 minuti prima di spegnerlo.
Il veicolo potrebbe non riavviarsi se
lo si spegne prima che la batteria
abbia potuto ricaricarsi in misura
adeguata. Vedere "Avviamento con
cavi di emergenza" nel capitolo 6 per
maggiori informazioni sulle
procedure di avviamento con cavi di
emergenza.
Informazioni
Un inappropriato
smaltimento della batteria
può recare danni
all'ambiente e alla salute.
Smaltire la batteria nel rispetto delle
normative locali o a norma di legge.
Funzioni da resettare
Le funzioni seguenti potrebbero
dover essere resettate dopo che la
batteria si è scaricata o è stata
scollegata.
Vedere il capitolo 3 o 4 per:
• Alzacristalli elettrici
• Computer di viaggio
• Sistema di controllo climatizzatore
• Orologio
• Sistema audio
• Tetto apribile
• Sistema memoria posizione di
guida
i
(Continuazione)
•Osservare la batteria durante
la ricarica, ed interrompere la
ricarica o ridurne la velocità
qualora le celle della batteria
inizino ad andare in
ebollizione violentemente.
•Il suo cavo negativo batteria
deve essere rimosso per
primo e installato per ultimo
quando si scollega la batteria.
Scollegare il caricabatteria nel
seguente ordine:
(1) Spegnere l'interruttore di
alimentazione del
caricabatterie.
(2) Sganciare il morsetto
negativo dal terminale
batteria negativo.
(3) Sganciare il morsetto
positivo dal terminale
batteria positivo.
•Usare sempre una batteria
originale approvata da
HYUNDAI quando si
sostituisce la batteria.
