Hyundai Kona 2018 Kullanım Kılavuzu (in Turkish)

3-115
Aracınızın Kullanışlı Özellikleri
3

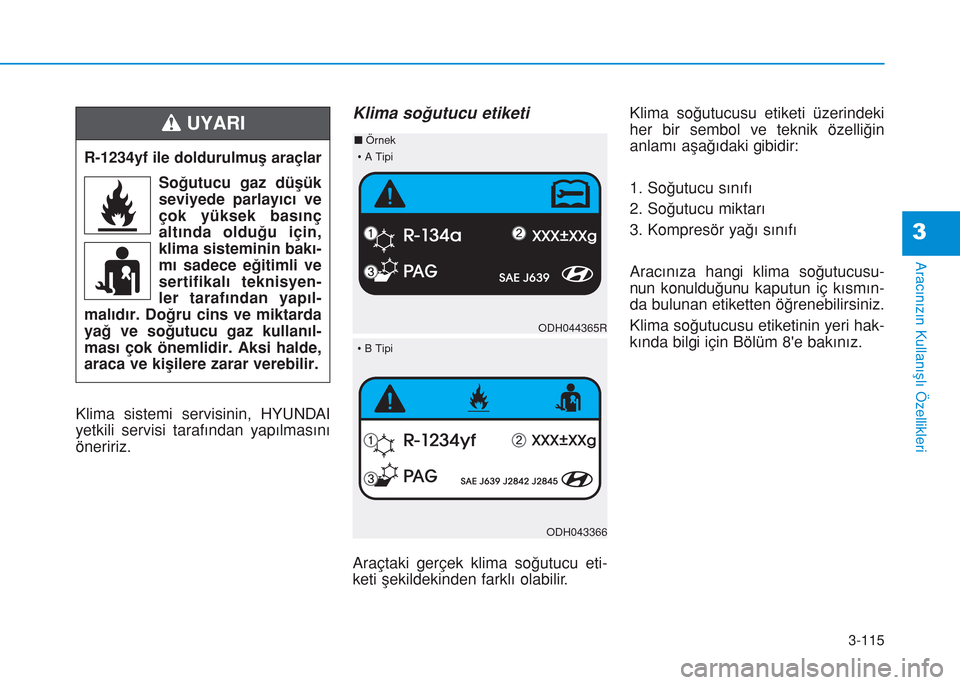

Klima sistemi servisinin, HYUNDAI
yetkili servisi tarafından yapılmasını
öneririz.

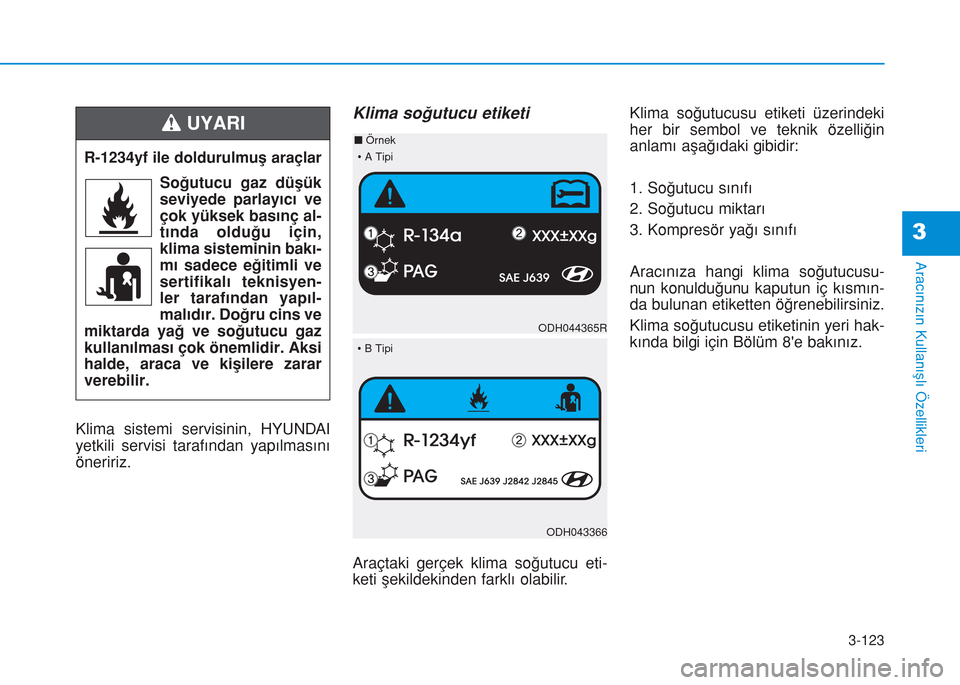

Klima soğutucu etiketi
Araçtaki gerçek klima soğutucu eti-
keti şekildekinden farklı olabilir.Klima soğutucusu etiketi üzerindeki
her bir sembol ve teknik özelliğin
anlamı aşağıdaki gibidir:
1. Soğutucu sınıfı
2. Soğutucu miktarı
3. Kompresör yağı sınıfı
Aracınıza hangi klima soğutucusu-
nun konulduğunu kaputun iç kısmın-
da bulunan etiketten öğrenebilirsiniz.
Klima soğutucusu etiketinin yeri hak-
kında bilgi için Bölüm 8'e bakınız.
R-1234yf ile doldurulmuş araçlar
Soğutucu gaz düşük
seviyede parlayıcı ve
çok yüksek basınç
altında olduğu için,
klima sisteminin bakı-
mı sadece eğitimli ve
sertifikalı teknisyen-
ler tarafından yapıl-
malıdır. Doğru cins ve miktarda
yağ ve soğutucu gaz kullanıl-
ması çok önemlidir. Aksi halde,
araca ve kişilere zarar verebilir.
UYARI
ODH044365R
ODH043366 nÖrnek
• B Tipi• A Tipi

3-116
Aracınızın Kullanışlı Özellikleri

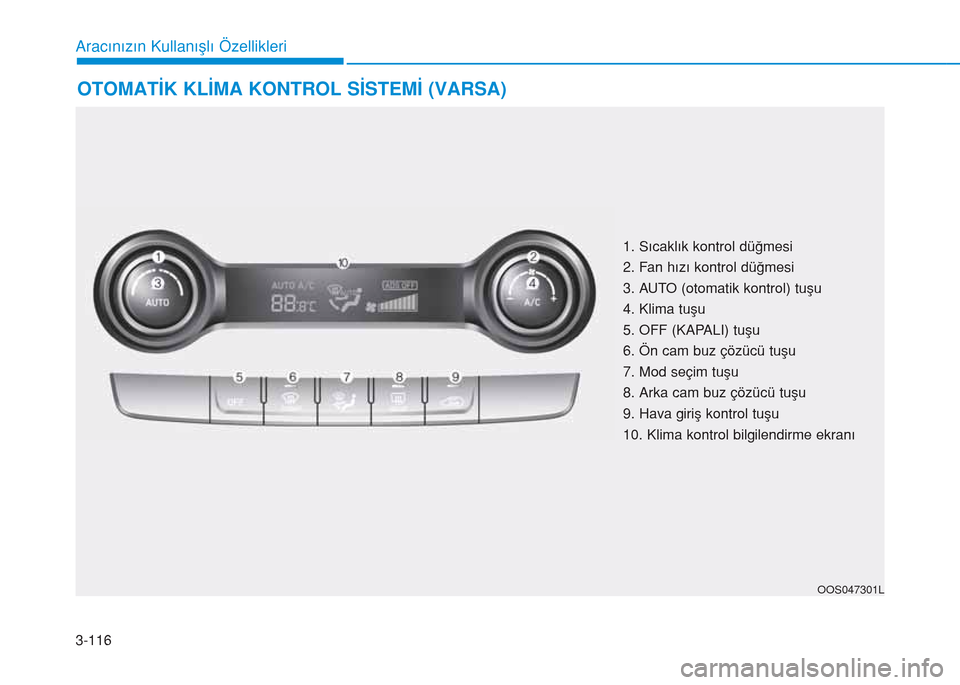

OTOMATİK KLİMA KONTROL SİSTEMİ (VARSA)
OOS047301L
1. Sıcaklık kontrol düğmesi
2. Fan hızı kontrol düğmesi
3. AUTO (otomatik kontrol) tuşu
4. Klima tuşu
5. OFF (KAPALI) tuşu
6. Ön cam buz çözücü tuşu
7. Mod seçim tuşu
8. Arka cam buz çözücü tuşu
9. Hava giriş kontrol tuşu
10. Klima kontrol bilgilendirme ekranı

3-117
Aracınızın Kullanışlı Özellikleri
3

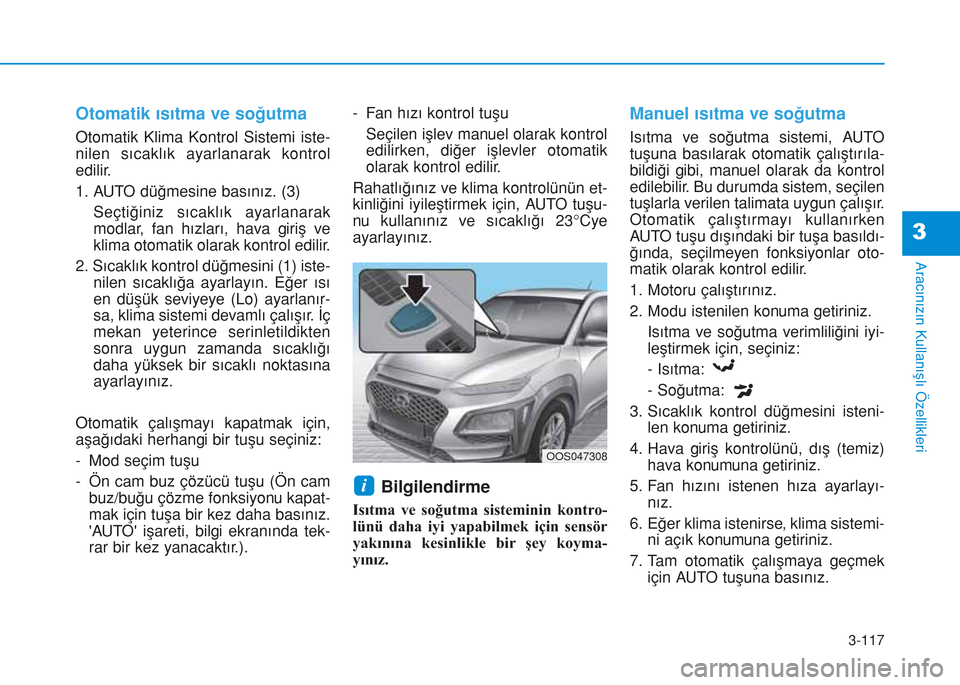

Otomatik ısıtma ve soğutma
Otomatik Klima Kontrol Sistemi iste-
nilen sıcaklık ayarlanarak kontrol
edilir.
1. AUTO düğmesine basınız. (3)
Seçtiğiniz sıcaklık ayarlanarak
modlar, fan hızları, hava giriş ve
klima otomatik olarak kontrol edilir.
2. Sıcaklık kontrol düğmesini (1) iste-
nilen sıcaklığa ayarlayın. Eğer ısı
en düşük seviyeye (Lo) ayarlanır-
sa, klima sistemi devamlı çalışır. İç
mekan yeterince serinletildikten
sonra uygun zamanda sıcaklığı
daha yüksek bir sıcaklı noktasına
ayarlayınız.
Otomatik çalışmayı kapatmak için,
aşağıdaki herhangi bir tuşu seçiniz:
- Mod seçim tuşu
- Ön cam buz çözücü tuşu (Ön cam
buz/buğu çözme fonksiyonu kapat-
mak için tuşa bir kez daha basınız.
'AUTO' işareti, bilgi ekranında tek-
rar bir kez yanacaktır.).- Fan hızı kontrol tuşu
Seçilen işlev manuel olarak kontrol
edilirken, diğer işlevler otomatik
olarak kontrol edilir.
Rahatlığınız ve klima kontrolünün et-
kinliğini iyileştirmek için, AUTO tuşu-
nu kullanınız ve sıcaklığı 23°Cye
ayarlayınız.
Bilgilendirme
Isıtma ve soğutma sisteminin kontro-
lünü daha iyi yapabilmek için sensör
yakınına kesinlikle bir şey koyma-
yınız.
Manuel ısıtma ve soğutma
Isıtma ve soğutma sistemi, AUTO
tuşuna basılarak otomatik çalıştırıla-
bildiği gibi, manuel olarak da kontrol
edilebilir. Bu durumda sistem, seçilen
tuşlarla verilen talimata uygun çalışır.
Otomatik çalıştırmayı kullanırken
AUTO tuşu dışındaki bir tuşa basıldı-
ğında, seçilmeyen fonksiyonlar oto-
matik olarak kontrol edilir.
1. Motoru çalıştırınız.
2. Modu istenilen konuma getiriniz.
Isıtma ve soğutma verimliliğini iyi-
leştirmek için, seçiniz:
- Isıtma:
- Soğutma:
3. Sıcaklık kontrol düğmesini isteni-
len konuma getiriniz.
4. Hava giriş kontrolünü, dış (temiz)
hava konumuna getiriniz.
5. Fan hızını istenen hıza ayarlayı-
nız.
6. Eğer klima istenirse, klima sistemi-
ni açık konumuna getiriniz.
7. Tam otomatik çalışmaya geçmek
için AUTO tuşuna basınız.
i
OOS047308

3-118
Aracınızın Kullanışlı Özellikleri

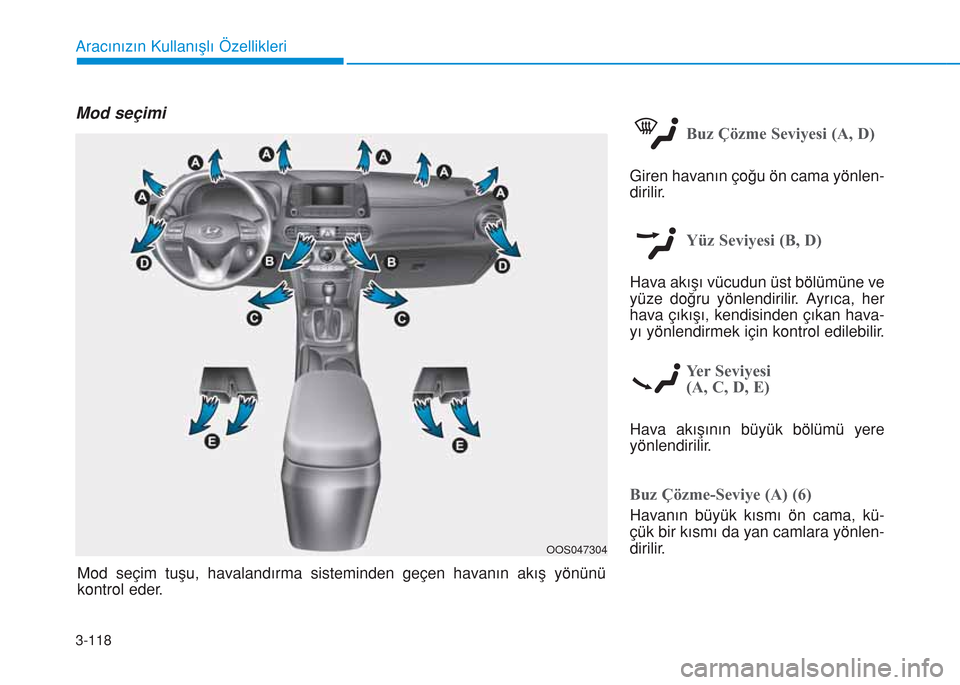

Mod seçimi
Buz Çözme Seviyesi (A, D)
Giren havanın çoğu ön cama yönlen-
dirilir.
Yüz Seviyesi (B, D)
Hava akışı vücudun üst bölümüne ve
yüze doğru yönlendirilir. Ayrıca, her
hava çıkışı, kendisinden çıkan hava-
yı yönlendirmek için kontrol edilebilir.
Yer Seviyesi
(A, C, D, E)
Hava akışının büyük bölümü yere
yönlendirilir.
Buz Çözme-Seviye (A) (6)
Havanın büyük kısmı ön cama, kü-
çük bir kısmı da yan camlara yönlen-
dirilir.
OOS047304
Mod seçim tuşu, havalandırma sisteminden geçen havanın akış yönünü
kontrol eder.

3-119
Aracınızın Kullanışlı Özellikleri
3

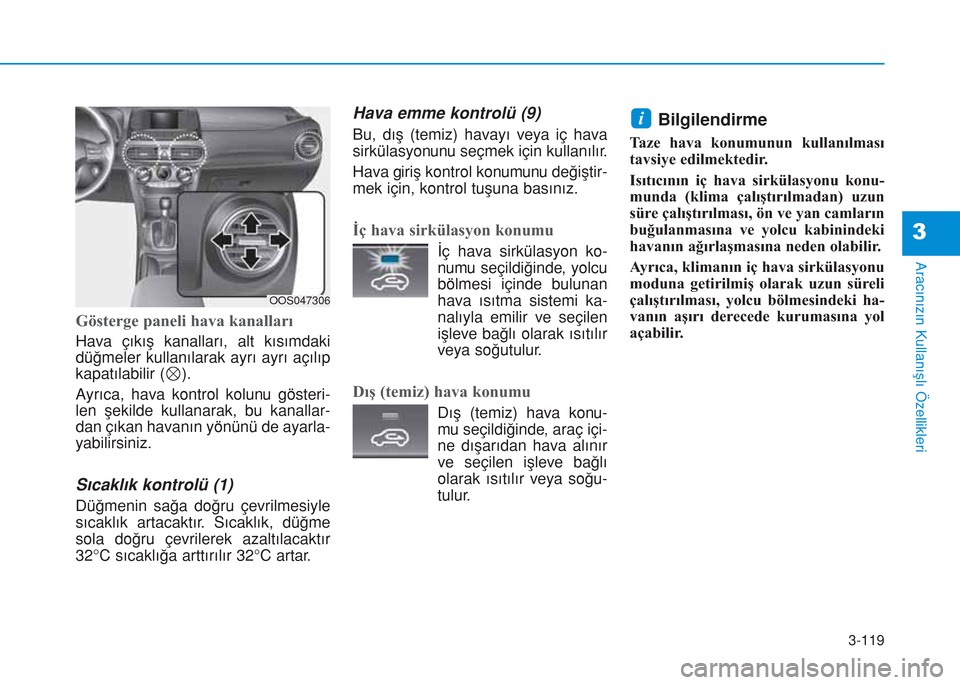

Gösterge paneli hava kanalları
Hava çıkış kanalları, alt kısımdaki
düğmeler kullanılarak ayrı ayrı açılıp
kapatılabilir ( ).
Ayrıca, hava kontrol kolunu gösteri-
len şekilde kullanarak, bu kanallar-
dan çıkan havanın yönünü de ayarla-
yabilirsiniz.
Sıcaklık kontrolü (1)
Düğmenin sağa doğru çevrilmesiyle
sıcaklık artacaktır. Sıcaklık, düğme
sola doğru çevrilerek azaltılacaktır
32°C sıcaklığa arttırılır 32°C artar.
Hava emme kontrolü (9)
Bu, dış (temiz) havayı veya iç hava
sirkülasyonunu seçmek için kullanılır.
Hava giriş kontrol konumunu değiştir-
mek için, kontrol tuşuna basınız.
İç hava sirkülasyon konumu
İç hava sirkülasyon ko-
numu seçildiğinde, yolcu
bölmesi içinde bulunan
hava ısıtma sistemi ka-
nalıyla emilir ve seçilen
işleve bağlı olarak ısıtılır
veya soğutulur.
Dış (temiz) hava konumu
Dış (temiz) hava konu-
mu seçildiğinde, araç içi-
ne dışarıdan hava alınır
ve seçilen işleve bağlı
olarak ısıtılır veya soğu-
tulur.
Bilgilendirme
Taze hava konumunun kullanılması
tavsiye edilmektedir.
Isıtıcının iç hava sirkülasyonu konu-
munda (klima çalıştırılmadan) uzun
süre çalıştırılması, ön ve yan camların
buğulanmasına ve yolcu kabinindeki
havanın ağırlaşmasına neden olabilir.
Ayrıca, klimanın iç hava sirkülasyonu
moduna getirilmiş olarak uzun süreli
çalıştırılması, yolcu bölmesindeki ha-
vanın aşırı derecede kurumasına yol
açabilir.
i
OOS047306

3-120
Aracınızın Kullanışlı Özellikleri

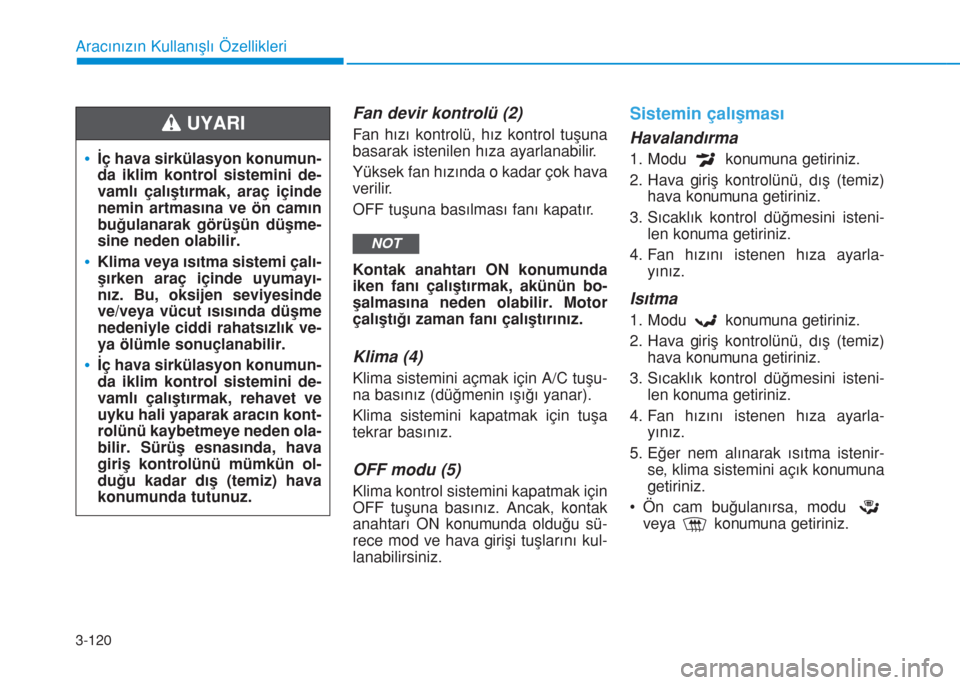

Fan devir kontrolü (2)
Fan hızı kontrolü, hız kontrol tuşuna
basarak istenilen hıza ayarlanabilir.
Yüksek fan hızında o kadar çok hava
verilir.
OFF tuşuna basılması fanı kapatır.
Kontak anahtarı ON konumunda
iken fanı çalıştırmak, akünün bo-
şalmasına neden olabilir. Motor
çalıştığı zaman fanı çalıştırınız.
Klima (4)
Klima sistemini açmak için A/C tuşu-
na basınız (düğmenin ışığı yanar).
Klima sistemini kapatmak için tuşa
tekrar basınız.
OFF modu (5)
Klima kontrol sistemini kapatmak için
OFF tuşuna basınız. Ancak, kontak
anahtarı ON konumunda olduğu sü-
rece mod ve hava girişi tuşlarını kul-
lanabilirsiniz.
Sistemin çalışması
Havalandırma
1. Modu konumuna getiriniz.
2. Hava giriş kontrolünü, dış (temiz)
hava konumuna getiriniz.
3. Sıcaklık kontrol düğmesini isteni-
len konuma getiriniz.
4. Fan hızını istenen hıza ayarla-
yınız.
Isıtma
1. Modu konumuna getiriniz.
2. Hava giriş kontrolünü, dış (temiz)
hava konumuna getiriniz.
3. Sıcaklık kontrol düğmesini isteni-
len konuma getiriniz.
4. Fan hızını istenen hıza ayarla-
yınız.
5. Eğer nem alınarak ısıtma istenir-
se, klima sistemini açık konumuna
getiriniz.
• Ön cam buğulanırsa, modu
veya konumuna getiriniz.
NOT
•İç hava sirkülasyon konumun-
da iklim kontrol sistemini de-
vamlı çalıştırmak, araç içinde
nemin artmasına ve ön camın
buğulanarak görüşün düşme-
sine neden olabilir.
•Klima veya ısıtma sistemi çalı-
şırken araç içinde uyumayı-
nız. Bu, oksijen seviyesinde
ve/veya vücut ısısında düşme
nedeniyle ciddi rahatsızlık ve-
ya ölümle sonuçlanabilir.
•İç hava sirkülasyon konumun-
da iklim kontrol sistemini de-
vamlı çalıştırmak, rehavet ve
uyku hali yaparak aracın kont-
rolünü kaybetmeye neden ola-
bilir. Sürüş esnasında, hava
giriş kontrolünü mümkün ol-
duğu kadar dış (temiz) hava
konumunda tutunuz.
UYARI

3-121
Aracınızın Kullanışlı Özellikleri
3

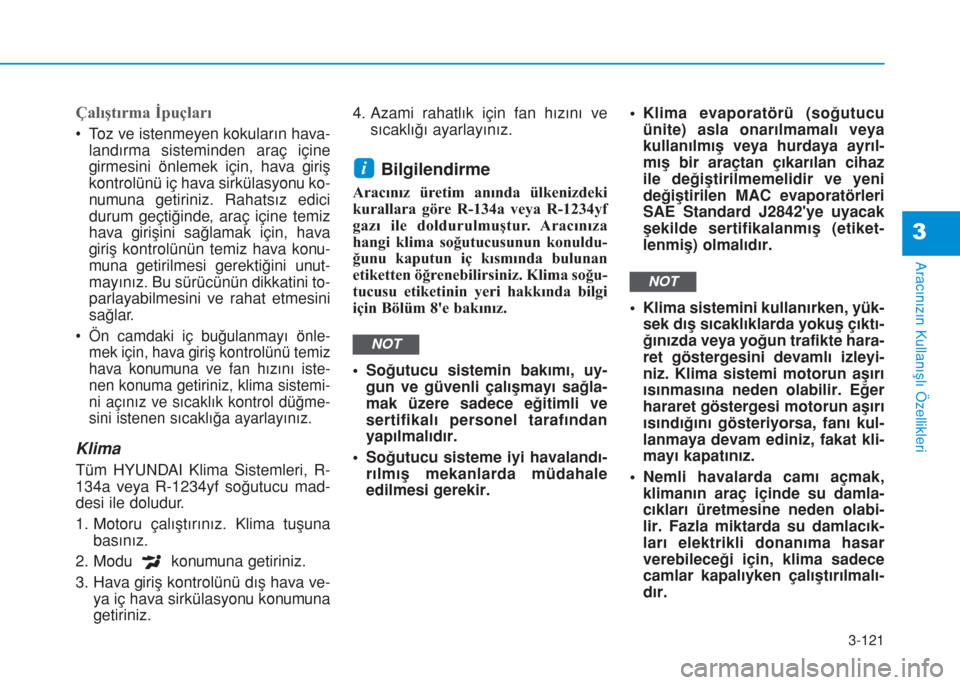

Çalıştırma İpuçları
•Toz ve istenmeyen kokuların hava-
landırma sisteminden araç içine
girmesini önlemek için, hava giriş
kontrolünü iç hava sirkülasyonu ko-
numuna getiriniz. Rahatsız edici
durum geçtiğinde, araç içine temiz
hava girişini sağlamak için, hava
giriş kontrolünün temiz hava konu-
muna getirilmesi gerektiğini unut-
mayınız. Bu sürücünün dikkatini to-
parlayabilmesini ve rahat etmesini
sağlar.
• Ön camdaki iç buğulanmayı önle-
mek için, hava giriş kontrolünü temiz
hava konumuna ve fan hızını iste-
nen konuma getiriniz, klima sistemi-
ni açınız ve sıcaklık kontrol düğme-
sini istenen sıcaklığa ayarlayınız.
Klima
Tüm HYUNDAI Klima Sistemleri, R-
134a veya R-1234yf soğutucu mad-
desi ile doludur.
1. Motoru çalıştırınız. Klima tuşuna
basınız.
2. Modu konumuna getiriniz.
3. Hava giriş kontrolünü dış hava ve-
ya iç hava sirkülasyonu konumuna
getiriniz.4. Azami rahatlık için fan hızını ve
sıcaklığı ayarlayınız.
Bilgilendirme
Aracınız üretim anında ülkenizdeki
kurallara göre R-134a veya R-1234yf
gazı ile doldurulmuştur. Aracınıza
hangi klima soğutucusunun konuldu-
ğunu kaputun iç kısmında bulunan
etiketten öğrenebilirsiniz. Klima soğu-
tucusu etiketinin yeri hakkında bilgi
için Bölüm 8'e bakınız.
• Soğutucu sistemin bakımı, uy-
gun ve güvenli çalışmayı sağla-
mak üzere sadece eğitimli ve
sertifikalı personel tarafından
yapılmalıdır.
• Soğutucu sisteme iyi havalandı-
rılmış mekanlarda müdahale
edilmesi gerekir.• Klima evaporatörü (soğutucu
ünite) asla onarılmamalı veya
kullanılmış veya hurdaya ayrıl-
mış bir araçtan çıkarılan cihaz
ile değiştirilmemelidir ve yeni
değiştirilen MAC evaporatörleri
SAE Standard J2842'ye uyacak
şekilde sertifikalanmış (etiket-
lenmiş) olmalıdır.
• Klima sistemini kullanırken, yük-
sek dış sıcaklıklarda yokuş çıktı-
ğınızda veya yoğun trafikte hara-
ret göstergesini devamlı izleyi-
niz. Klima sistemi motorun aşırı
ısınmasına neden olabilir. Eğer
hararet göstergesi motorun aşırı
ısındığını gösteriyorsa, fanı kul-
lanmaya devam ediniz, fakat kli-
mayı kapatınız.
• Nemli havalarda camı açmak,
klimanın araç içinde su damla-
cıkları üretmesine neden olabi-
lir. Fazla miktarda su damlacık-
ları elektrikli donanıma hasar
verebileceği için, klima sadece
camlar kapalıyken çalıştırılmalı-
dır.
i
NOT
NOT

3-122
Aracınızın Kullanışlı Özellikleri

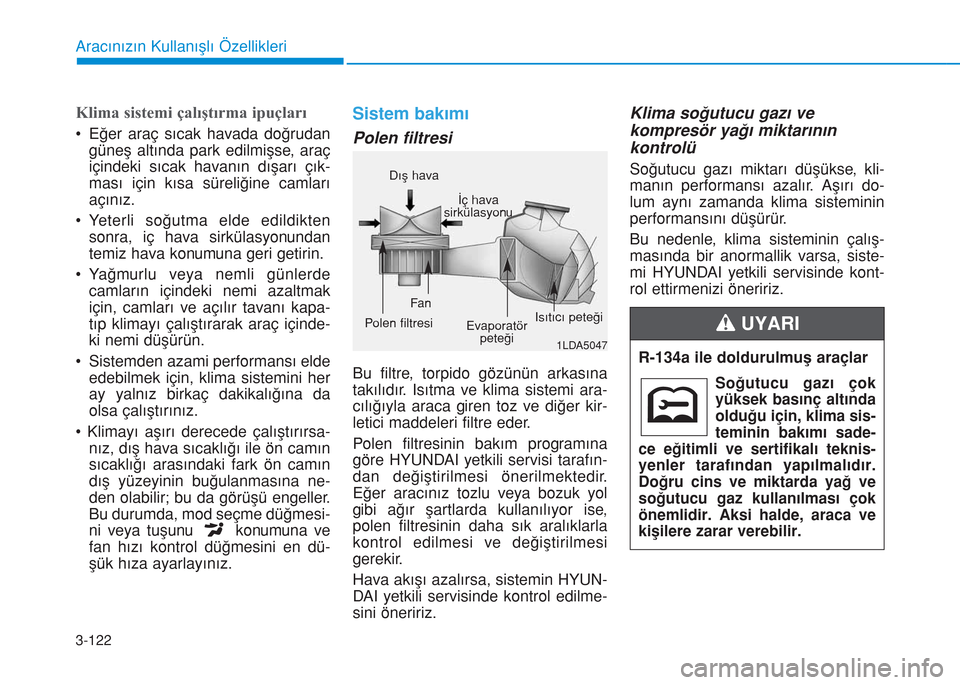

Klima sistemi çalıştırma ipuçları
• Eğer araç sıcak havada doğrudan
güneş altında park edilmişse, araç
içindeki sıcak havanın dışarı çık-
ması için kısa süreliğine camları
açınız.
• Yeterli soğutma elde edildikten
sonra, iç hava sirkülasyonundan
temiz hava konumuna geri getirin.
• Yağmurlu veya nemli günlerde
camların içindeki nemi azaltmak
için, camları ve açılır tavanı kapa-
tıp klimayı çalıştırarak araç içinde-
ki nemi düşürün.
• Sistemden azami performansı elde
edebilmek için, klima sistemini her
ay yalnız birkaç dakikalığına da
olsa çalıştırınız.
• Klimayı aşırı derecede çalıştırırsa-
nız, dış hava sıcaklığı ile ön camın
sıcaklığı arasındaki fark ön camın
dış yüzeyinin buğulanmasına ne-
den olabilir; bu da görüşü engeller.
Bu durumda, mod seçme düğmesi-
ni veya tuşunu konumuna ve
fan hızı kontrol düğmesini en dü-
şük hıza ayarlayınız.
Sistem bakımı
Polen filtresi
Bu filtre, torpido gözünün arkasına
takılıdır. Isıtma ve klima sistemi ara-
cılığıyla araca giren toz ve diğer kir-
letici maddeleri filtre eder.
Polen filtresinin bakım programına
göre HYUNDAI yetkili servisi tarafın-
dan değiştirilmesi önerilmektedir.
Eğer aracınız tozlu veya bozuk yol
gibi ağır şartlarda kullanılıyor ise,
polen filtresinin daha sık aralıklarla
kontrol edilmesi ve değiştirilmesi
gerekir.
Hava akışı azalırsa, sistemin HYUN-
DAI yetkili servisinde kontrol edilme-
sini öneririz.
Klima soğutucu gazı ve
kompresör yağı miktarının
kontrolü
Soğutucu gazı miktarı düşükse, kli-
manın performansı azalır. Aşırı do-
lum aynı zamanda klima sisteminin
performansını düşürür.
Bu nedenle, klima sisteminin çalış-
masında bir anormallik varsa, siste-
mi HYUNDAI yetkili servisinde kont-
rol ettirmenizi öneririz.
1LDA5047
Dış hava
İç hava
sirkülasyonu
Polen filtresiFan
Evaporatör
peteğiIsıtıcı peteği
R-134a ile doldurulmuş araçlar
Soğutucu gazı çok
yüksek basınç altında
olduğu için, klima sis-
teminin bakımı sade-
ce eğitimli ve sertifikalı teknis-
yenler tarafından yapılmalıdır.
Doğru cins ve miktarda yağ ve
soğutucu gaz kullanılması çok
önemlidir. Aksi halde, araca ve
kişilere zarar verebilir.
UYARI

3-123
Aracınızın Kullanışlı Özellikleri
3
Klima sistemi servisinin, HYUNDAI
yetkili servisi tarafından yapılmasını
öneririz.
Klima soğutucu etiketi
Araçtaki gerçek klima soğutucu eti-
keti şekildekinden farklı olabilir.Klima soğutucusu etiketi üzerindeki
her bir sembol ve teknik özelliğin
anlamı aşağıdaki gibidir:
1. Soğutucu sınıfı
2. Soğutucu miktarı
3. Kompresör yağı sınıfı
Aracınıza hangi klima soğutucusu-
nun konulduğunu kaputun iç kısmın-
da bulunan etiketten öğrenebilirsiniz.
Klima soğutucusu etiketinin yeri hak-
kında bilgi için Bölüm 8'e bakınız.
R-1234yf ile doldurulmuş araçlar
Soğutucu gaz düşük
seviyede parlayıcı ve
çok yüksek basınç al-
tında olduğu için,
klima sisteminin bakı-
mı sadece eğitimli ve
sertifikalı teknisyen-
ler tarafından yapıl-
malıdır. Doğru cins ve
miktarda yağ ve soğutucu gaz
kullanılması çok önemlidir. Aksi
halde, araca ve kişilere zarar
verebilir.
UYARI
ODH044365R
ODH043366 nÖrnek
• B Tipi• A Tipi

3-124

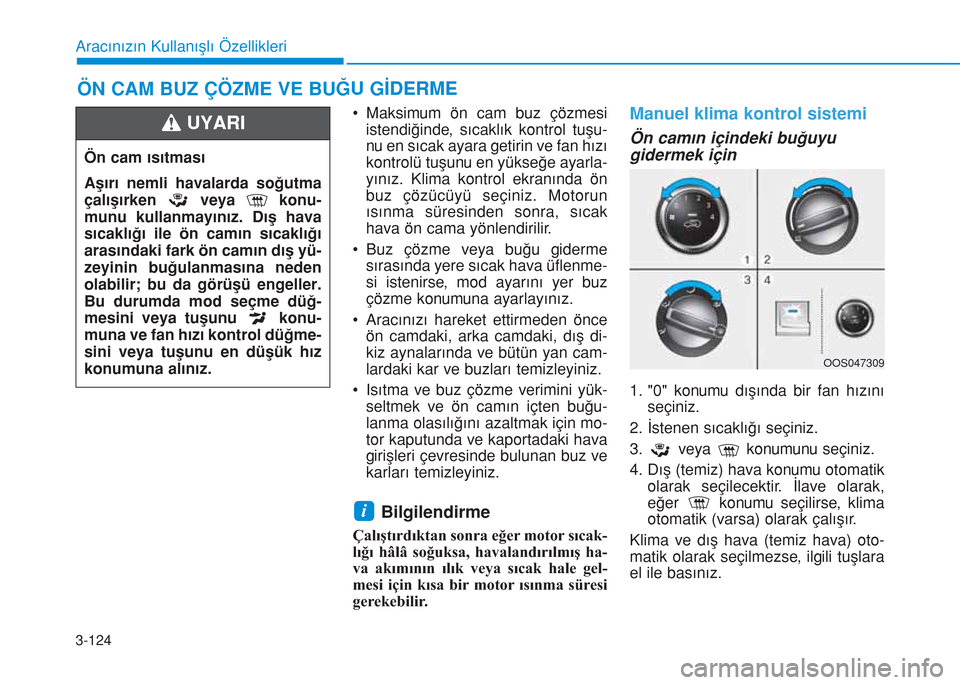

ÖN CAM BUZ ÇÖZME VE BUĞU GİDERME
Aracınızın Kullanışlı Özellikleri
• Maksimum ön cam buz çözmesi
istendiğinde, sıcaklık kontrol tuşu-
nu en sıcak ayara getirin ve fan hızı
kontrolü tuşunu en yükseğe ayarla-
yınız. Klima kontrol ekranında ön
buz çözücüyü seçiniz. Motorun
ısınma süresinden sonra, sıcak
hava ön cama yönlendirilir.
• Buz çözme veya buğu giderme
sırasında yere sıcak hava üflenme-
si istenirse, mod ayarını yer buz
çözme konumuna ayarlayınız.
• Aracınızı hareket ettirmeden önce
ön camdaki, arka camdaki, dış di-
kiz aynalarında ve bütün yan cam-
lardaki kar ve buzları temizleyiniz.
• Isıtma ve buz çözme verimini yük-
seltmek ve ön camın içten buğu-
lanma olasılığını azaltmak için mo-
tor kaputunda ve kaportadaki hava
girişleri çevresinde bulunan buz ve
karları temizleyiniz.
Bilgilendirme
Çalıştırdıktan sonra eğer motor sıcak-
lığı hâlâ soğuksa, havalandırılmış ha-
va akımının ılık veya sıcak hale gel-
mesi için kısa bir motor ısınma süresi
gerekebilir.
Manuel klima kontrol sistemi
Ön camın içindeki buğuyu
gidermek için
1. "0" konumu dışında bir fan hızını
seçiniz.
2. İstenen sıcaklığı seçiniz.
3. veya konumunu seçiniz.
4. Dış (temiz) hava konumu otomatik
olarak seçilecektir. İlave olarak,
eğer konumu seçilirse, klima
otomatik (varsa) olarak çalışır.
Klima ve dış hava (temiz hava) oto-
matik olarak seçilmezse, ilgili tuşlara
el ile basınız.
i
Ön cam ısıtması
Aşırı nemli havalarda soğutma
çalışırken veya konu-
munu kullanmayınız. Dış hava
sıcaklığı ile ön camın sıcaklığı
arasındaki fark ön camın dış yü-
zeyinin buğulanmasına neden
olabilir; bu da görüşü engeller.
Bu durumda mod seçme düğ-
mesini veya tuşunu konu-
muna ve fan hızı kontrol düğme-
sini veya tuşunu en düşük hız
konumuna alınız.
UYARI
OOS047309
