7-3
7
Bakım

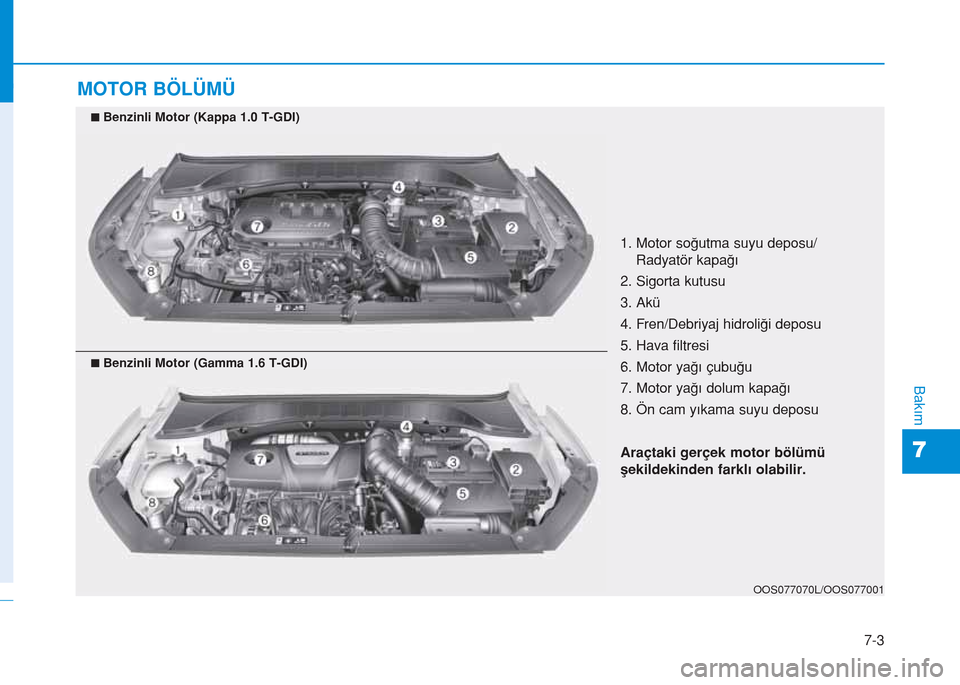

MOTOR BÖLÜMÜ
1. Motor soğutma suyu deposu/
Radyatör kapağı
2. Sigorta kutusu
3. Akü
4. Fren/Debriyaj hidroliği deposu
5. Hava filtresi
6. Motor yağı çubuğu
7. Motor yağı dolum kapağı
8. Ön cam yıkama suyu deposu
Araçtaki gerçek motor bölümü
şekildekinden farklı olabilir.
OOS077070L/OOS077001
nBenzinli Motor (Kappa 1.0 T-GDI)
nBenzinli Motor (Gamma 1.6 T-GDI)

7-4
Bakım

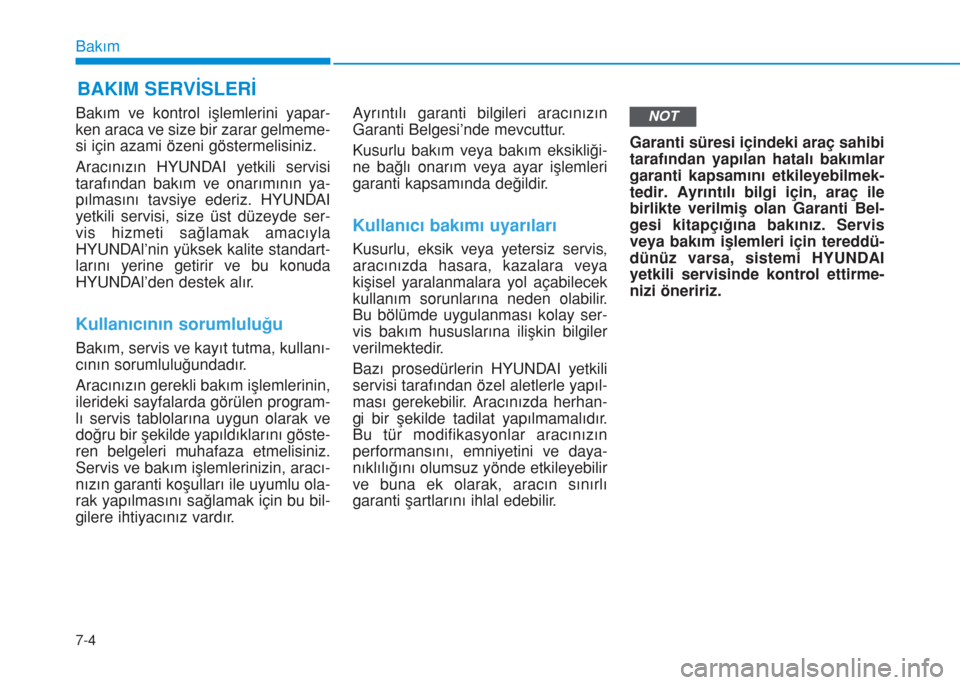

BAKIM SERVİSLERİ
Bakım ve kontrol işlemlerini yapar-
ken araca ve size bir zarar gelmeme-
si için azami özeni göstermelisiniz.
Aracınızın HYUNDAI yetkili servisi
tarafından bakım ve onarımının ya-
pılmasını tavsiye ederiz. HYUNDAI
yetkili servisi, size üst düzeyde ser-
vis hizmeti sağlamak amacıyla
HYUNDAl’nin yüksek kalite standart-
larını yerine getirir ve bu konuda
HYUNDAl’den destek alır.
Kullanıcının sorumluluğu
Bakım, servis ve kayıt tutma, kullanı-
cının sorumluluğundadır.
Aracınızın gerekli bakım işlemlerinin,
ilerideki sayfalarda görülen program-
lı servis tablolarına uygun olarak ve
doğru bir şekilde yapıldıklarını göste-
ren belgeleri muhafaza etmelisiniz.
Servis ve bakım işlemlerinizin, aracı-
nızın garanti koşulları ile uyumlu ola-
rak yapılmasını sağlamak için bu bil-
gilere ihtiyacınız vardır.Ayrıntılı garanti bilgileri aracınızın
Garanti Belgesi’nde mevcuttur.
Kusurlu bakım veya bakım eksikliği-
ne bağlı onarım veya ayar işlemleri
garanti kapsamında değildir.
Kullanıcı bakımı uyarıları
Kusurlu, eksik veya yetersiz servis,
aracınızda hasara, kazalara veya
kişisel yaralanmalara yol açabilecek
kullanım sorunlarına neden olabilir.
Bu bölümde uygulanması kolay ser-
vis bakım hususlarına ilişkin bilgiler
verilmektedir.
Bazı prosedürlerin HYUNDAI yetkili
servisi tarafından özel aletlerle yapıl-
ması gerekebilir. Aracınızda herhan-
gi bir şekilde tadilat yapılmamalıdır.
Bu tür modifikasyonlar aracınızın
performansını, emniyetini ve daya-
nıklılığını olumsuz yönde etkileyebilir
ve buna ek olarak, aracın sınırlı
garanti şartlarını ihlal edebilir.Garanti süresi içindeki araç sahibi
tarafından yapılan hatalı bakımlar
garanti kapsamını etkileyebilmek-
tedir. Ayrıntılı bilgi için, araç ile
birlikte verilmiş olan Garanti Bel-
gesi kitapçığına bakınız. Servis
veya bakım işlemleri için tereddü-
dünüz varsa, sistemi HYUNDAI
yetkili servisinde kontrol ettirme-
nizi öneririz.
NOT

7-5
7
Bakım
KULLANICI BAKIMI
Aşağıdaki listeler, aracınızın emin ve
güvenilir bir şekilde kullanılmasını
sağlamaya yardımcı olmak için kulla-
nıcı veya HYUNDAI yetkili servisi
tarafından, belirtilen aralıklarla yapıl-
ması gereken kontrol ve muayenele-
ri göstermektedir.
Herhangi bir olumsuz durum derhal
servisinize bildirilmelidir.
Bu Kullanıcı Araç Bakım Kontrolleri
genellikle garanti kapsamında değil-
dir ve işçilik, parça ve kullanılan yağ-
layıcı bedelleri sizden talep edilir.
Kullanıcı bakım programı
Yakıt almak için durduğunuzda:
• Motor yağı seviyesini kontrol edi-
niz.
• Motor soğutma suyu deposundaki
soğutma suyunun seviyesini kont-
rol ediniz.
• Ön cam yıkama suyu seviyesini
kontrol ediniz.
• Lastik havalarını kontrol ediniz.Araç üzerinde servis bakım işi-
nin yapılması tehlikeli olabilir.
İşin yapılması ile ilgili doğru alet
ve donanımınız yok ise ya da
yeterli bilgi ve deneyimden yok-
sunsanız, aracınıza HYUNDAI
yetkili servisinde müdahale
edilmesini öneririz. Bakım çalış-
malarını yapmadan önce DAİMA
şu önlemleri alınız:
•Aracınızı düz bir yerde park
ediniz, vites kolunu P (Park,
çift kavramalı şanzımanlı
araçta) konumuna veya boş
(manuel şanzımanlı araçta)
konumuna getiriniz, el frenini
çekiniz ve kontak anahtarını
LOCK/OFF konuma geçiriniz.
•Aracın kaymasını önlemek
için, tekerleklere (ön ve arka)
takoz yerleştiriniz.
•Hareketli parçalara sıkışabilen
gevşek giysi ya da takıları çı-
karınız.
UYARI •Bakım sırasında motoru çalış-
tırırsanız, açık havada veya iyi
havalandırılmış yerde çalıştırı-
nız.
•Her türlü alev, kıvılcım veya
sigara malzemesini aküden ve
yakıtla ilgili parçalardan uzak
tutunuz.
Motor sıcakken, soğutma suyu
seviyesini kontrol ederken dik-
katli olunuz. Bu, motor soğutma
suyunun dışarı fışkırmasına ve
ciddi şekilde yanma ve diğer
yaralanmalara neden olabilir.
UYARI

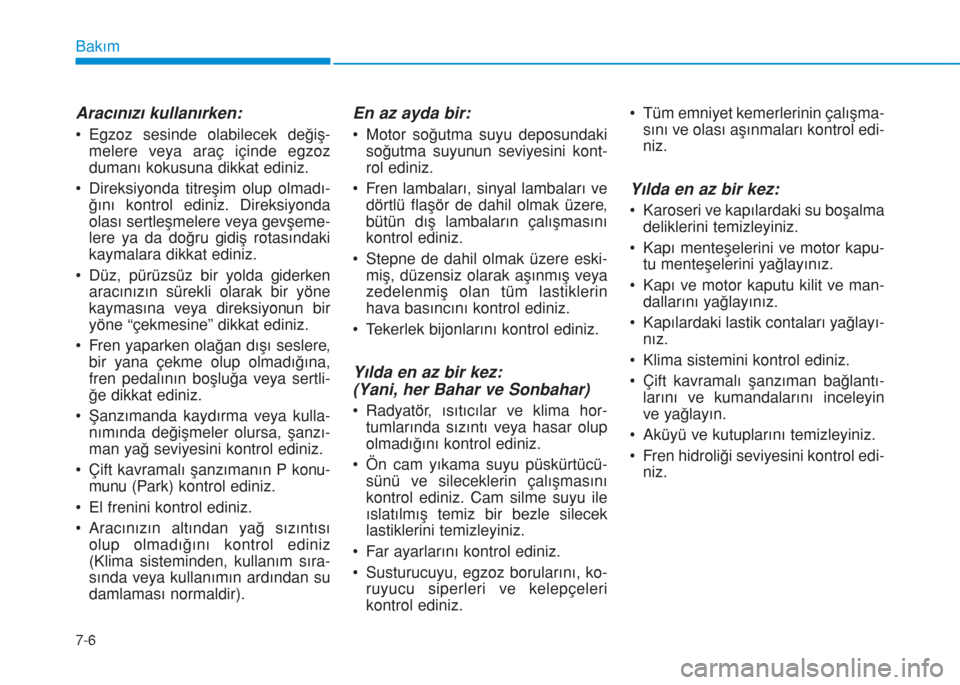

7-6
Bakım
Aracınızı kullanırken:
• Egzoz sesinde olabilecek değiş-
melere veya araç içinde egzoz
dumanı kokusuna dikkat ediniz.
• Direksiyonda titreşim olup olmadı-
ğını kontrol ediniz. Direksiyonda
olası sertleşmelere veya gevşeme-
lere ya da doğru gidiş rotasındaki
kaymalara dikkat ediniz.
• Düz, pürüzsüz bir yolda giderken
aracınızın sürekli olarak bir yöne
kaymasına veya direksiyonun bir
yöne “çekmesine” dikkat ediniz.
• Fren yaparken olağan dışı seslere,
bir yana çekme olup olmadığına,
fren pedalının boşluğa veya sertli-
ğe dikkat ediniz.
• Şanzımanda kaydırma veya kulla-
nımında değişmeler olursa, şanzı-
man yağ seviyesini kontrol ediniz.
• Çift kavramalı şanzımanın P konu-
munu (Park) kontrol ediniz.
• El frenini kontrol ediniz.
• Aracınızın altından yağ sızıntısı
olup olmadığını kontrol ediniz
(Klima sisteminden, kullanım sıra-
sında veya kullanımın ardından su
damlaması normaldir).
En az ayda bir:
• Motor soğutma suyu deposundaki
soğutma suyunun seviyesini kont-
rol ediniz.
• Fren lambaları, sinyal lambaları ve
dörtlü flaşör de dahil olmak üzere,
bütün dış lambaların çalışmasını
kontrol ediniz.
• Stepne de dahil olmak üzere eski-
miş, düzensiz olarak aşınmış veya
zedelenmiş olan tüm lastiklerin
hava basıncını kontrol ediniz.
• Tekerlek bijonlarını kontrol ediniz.
Yılda en az bir kez:
(Yani, her Bahar ve Sonbahar)
• Radyatör, ısıtıcılar ve klima hor-
tumlarında sızıntı veya hasar olup
olmadığını kontrol ediniz.
• Ön cam yıkama suyu püskürtücü-
sünü ve sileceklerin çalışmasını
kontrol ediniz. Cam silme suyu ile
ıslatılmış temiz bir bezle silecek
lastiklerini temizleyiniz.
• Far ayarlarını kontrol ediniz.
• Susturucuyu, egzoz borularını, ko-
ruyucu siperleri ve kelepçeleri
kontrol ediniz.• Tüm emniyet kemerlerinin çalışma-
sını ve olası aşınmaları kontrol edi-
niz.
Yılda en az bir kez:
• Karoseri ve kapılardaki su boşalma
deliklerini temizleyiniz.
• Kapı menteşelerini ve motor kapu-
tu menteşelerini yağlayınız.
• Kapı ve motor kaputu kilit ve man-
dallarını yağlayınız.
• Kapılardaki lastik contaları yağlayı-
nız.
• Klima sistemini kontrol ediniz.
• Çift kavramalı şanzıman bağlantı-
larını ve kumandalarını inceleyin
ve yağlayın.
• Aküyü ve kutuplarını temizleyiniz.
• Fren hidroliği seviyesini kontrol edi-
niz.

7-7
7
Bakım

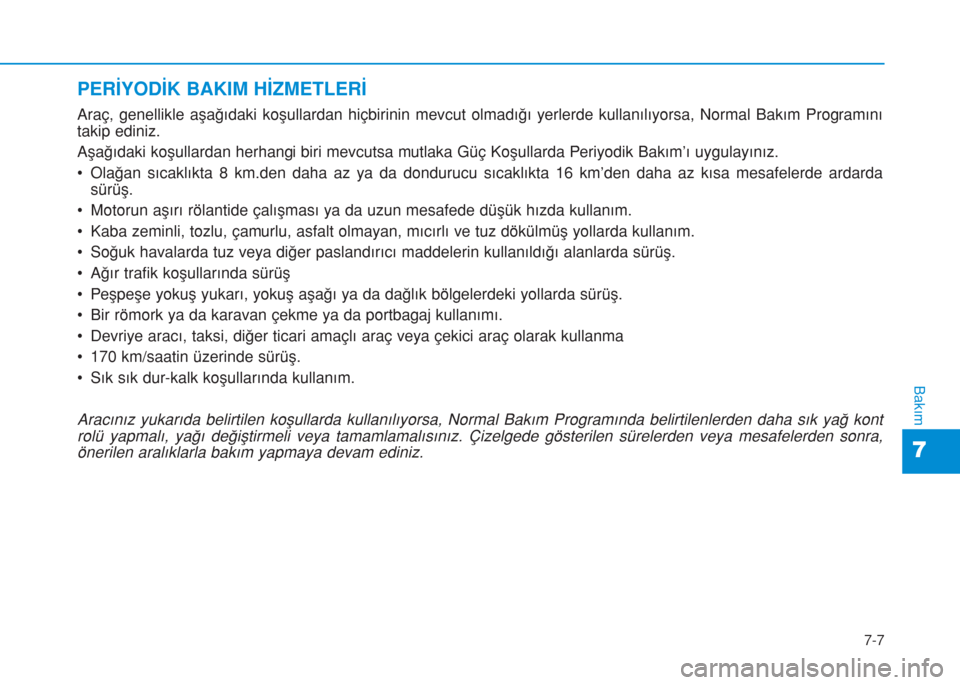

PERİYODİK BAKIM HİZMETLERİ
Araç, genellikle aşağıdaki koşullardan hiçbirinin mevcut olmadığı yerlerde kullanılıyorsa, Normal Bakım Programını
takip ediniz.
Aşağıdaki koşullardan herhangi biri mevcutsa mutlaka Güç Koşullarda Periyodik Bakım’ı uygulayınız.
• Olağan sıcaklıkta 8 km.den daha az ya da dondurucu sıcaklıkta 16 km’den daha az kısa mesafelerde ardarda
sürüş.
• Motorun aşırı rölantide çalışması ya da uzun mesafede düşük hızda kullanım.
• Kaba zeminli, tozlu, çamurlu, asfalt olmayan, mıcırlı ve tuz dökülmüş yollarda kullanım.
• Soğuk havalarda tuz veya diğer paslandırıcı maddelerin kullanıldığı alanlarda sürüş.
• Ağır trafik koşullarında sürüş
• Peşpeşe yokuş yukarı, yokuş aşağı ya da dağlık bölgelerdeki yollarda sürüş.
• Bir römork ya da karavan çekme ya da portbagaj kullanımı.
• Devriye aracı, taksi, diğer ticari amaçlı araç veya çekici araç olarak kullanma
• 170 km/saatin üzerinde sürüş.
• Sık sık dur-kalk koşullarında kullanım.
Aracınız yukarıda belirtilen koşullarda kullanılıyorsa, Normal Bakım Programında belirtilenlerden daha sık yağ kont
rolü yapmalı, yağı değiştirmeli veya tamamlamalısınız. Çizelgede gösterilen sürelerden veya mesafelerden sonra,
önerilen aralıklarla bakım yapmaya devam ediniz.

Bakım
7-8 K : Kontrol ediniz ve gerekiyorsa ayarlayınız, düzeltiniz, temizleyiniz veya değiştiriniz.
D : Yenileyiniz veya değiştiriniz.
** : Motor yağı ve filtresi bakım programında belirtilen aralıklarda değiştirilmelidir. Araç güç koşullar altında kullanılıyorsa, yağ ve
filtre değişiminin daha sık aralıklarda yapılması gerekir.
*
1: Tahrik kayışlarının gerginliğinin düzenli olarak kontrol edilmesi ve gerektiğinde ayarlanması gerekir.
*2: Her 500 km’de veya uzun yolculuklara çıkmadan önce motor yağı seviyesini ve sızıntıları kontrol ediniz.
*3: Size kolaylık olması için, başka bakım işlemlerini yaptırırken, değişme zamanı gelmeden de yağ değiştirebilirsiniz.

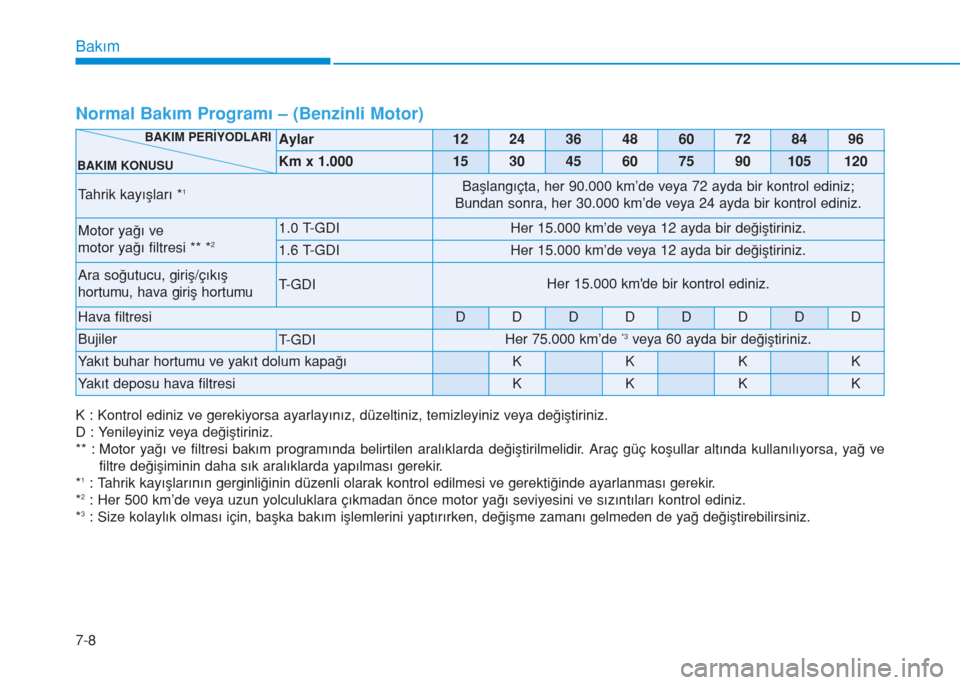

Normal Bakım Programı – (Benzinli Motor)
Aylar1224364860728496
Km x 1.000153045607590105120
Tahrik kayışları *1Başlangıçta, her 90.000 km’de veya 72 ayda bir kontrol ediniz;
Bundan sonra, her 30.000 km’de veya 24 ayda bir kontrol ediniz.
Motor yağı ve
motor yağı filtresi ** *21.0 T-GDIHer 15.000 km’de veya 12 ayda bir değiştiriniz.
1.6 T-GDIHer 15.000 km’de veya 12 ayda bir değiştiriniz.
Ara soğutucu, giriş/çıkış
hortumu, hava giriş hortumuT- G D IHer 15.000 km'de bir kontrol ediniz.
Hava filtresiDDDDDDDD
BujilerT- G D IHer 75.000 km’de *3veya 60 ayda bir değiştiriniz.
Yakıt buhar hortumu ve yakıt dolum kapağıKKKK
Yakıt deposu hava filtresiKKKK
BAKIM PERİYODLARI
BAKIM KONUSU

7-9
7
Bakım

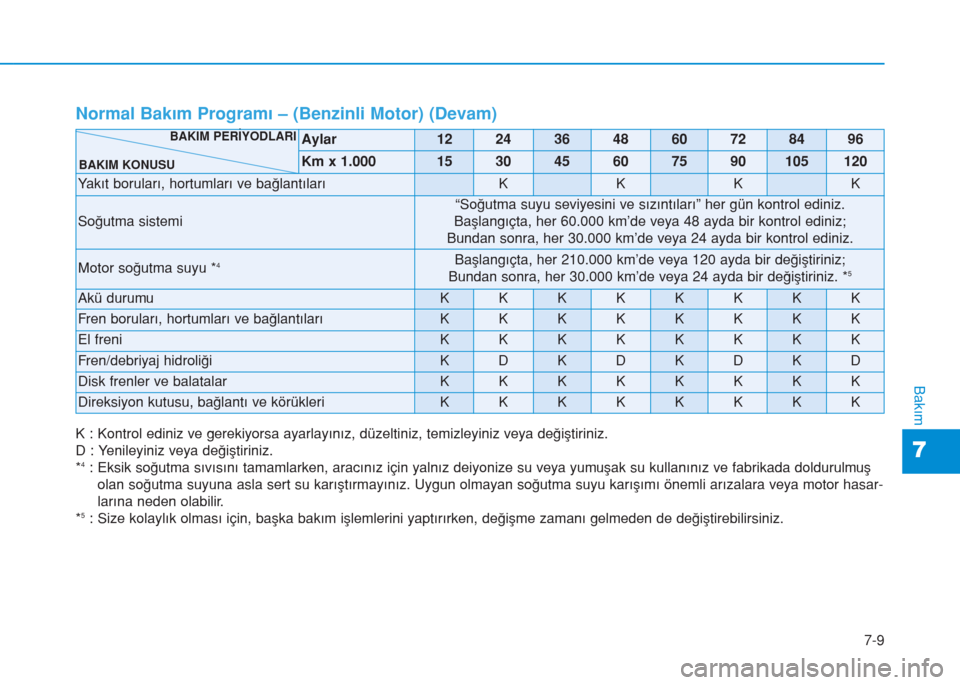

Normal Bakım Programı – (Benzinli Motor) (Devam)
Aylar1224364860728496
Km x 1.000153045607590105120
Yakıt boruları, hortumları ve bağlantılarıKKKK
Soğutma sistemi
“Soğutma suyu seviyesini ve sızıntıları” her gün kontrol ediniz.
Başlangıçta, her 60.000 km’de veya 48 ayda bir kontrol ediniz;
Bundan sonra, her 30.000 km’de veya 24 ayda bir kontrol ediniz.
Motor soğutma suyu *4Başlangıçta, her 210.000 km’de veya 120 ayda bir değiştiriniz;
Bundan sonra, her 30.000 km’de veya 24 ayda bir değiştiriniz. *5
Akü durumuKKKKKKKK
Fren boruları, hortumları ve bağlantılarıKKKKKKKK
El freniKKKKKKKK
Fren/debriyaj hidroliğiKDKDKDKD
Disk frenler ve balatalarKKKKKKKK
Direksiyon kutusu, bağlantı ve körükleriKKKKKKKK
BAKIM PERİYODLARI
BAKIM KONUSU
K : Kontrol ediniz ve gerekiyorsa ayarlayınız, düzeltiniz, temizleyiniz veya değiştiriniz.
D : Yenileyiniz veya değiştiriniz.
*
4: Eksik soğutma sıvısını tamamlarken, aracınız için yalnız deiyonize su veya yumuşak su kullanınız ve fabrikada doldurulmuş
olan soğutma suyuna asla sert su karıştırmayınız. Uygun olmayan soğutma suyu karışımı önemli arızalara veya motor hasar-
larına neden olabilir.
*
5: Size kolaylık olması için, başka bakım işlemlerini yaptırırken, değişme zamanı gelmeden de değiştirebilirsiniz.

Bakım
7-10

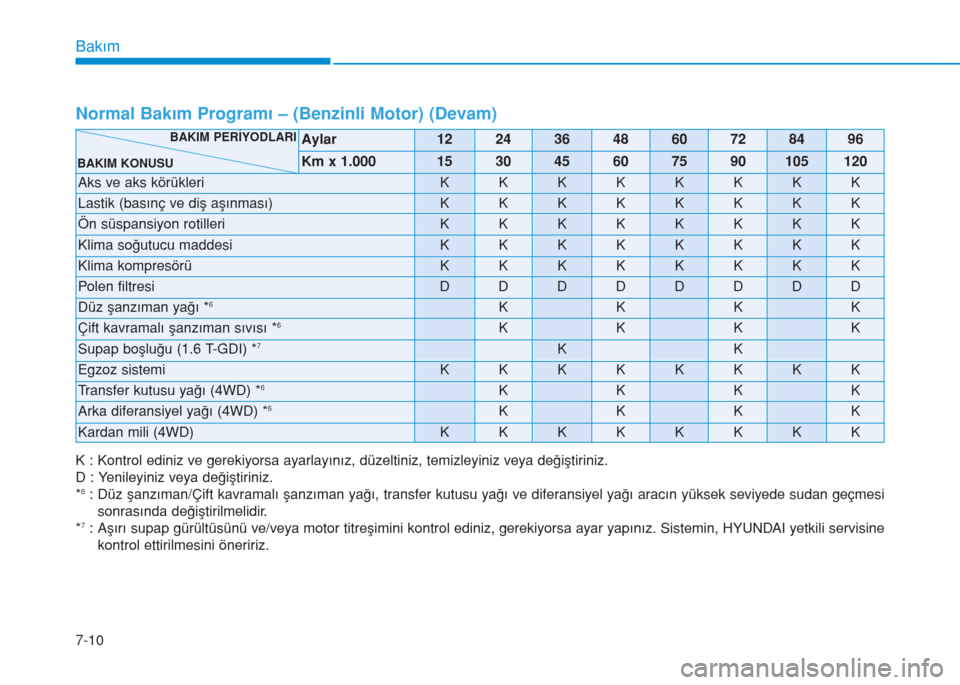

Normal Bakım Programı – (Benzinli Motor) (Devam)
K : Kontrol ediniz ve gerekiyorsa ayarlayınız, düzeltiniz, temizleyiniz veya değiştiriniz.
D : Yenileyiniz veya değiştiriniz.
*
6: Düz şanzıman/Çift kavramalı şanzıman yağı, transfer kutusu yağı ve diferansiyel yağı aracın yüksek seviyede sudan geçmesi
sonrasında değiştirilmelidir.
*
7: Aşırı supap gürültüsünü ve/veya motor titreşimini kontrol ediniz, gerekiyorsa ayar yapınız. Sistemin, HYUNDAI yetkili servisine
kontrol ettirilmesini öneririz.
Aylar1224364860728496
Km x 1.000153045607590105120
Aks ve aks körükleriKKKKKKKK
Lastik (basınç ve diş aşınması)KKKKKKKK
Ön süspansiyon rotilleriKKKKKKKK
Klima soğutucu maddesiKKKKKKKK
Klima kompresörüKKKKKKKK
Polen filtresiDDDDDDDD
Düz şanzıman yağı *6KKKK
Çift kavramalı şanzıman sıvısı *6KKKK
Supap boşluğu (1.6 T-GDI) *7KK
Egzoz sistemiKKKKKKKK
Transfer kutusu yağı (4WD) *6KKKK
Arka diferansiyel yağı (4WD) *6KKKK
Kardan mili (4WD)KKKKKKKK
BAKIM PERİYODLARI
BAKIM KONUSU

7-11
7
Bakım

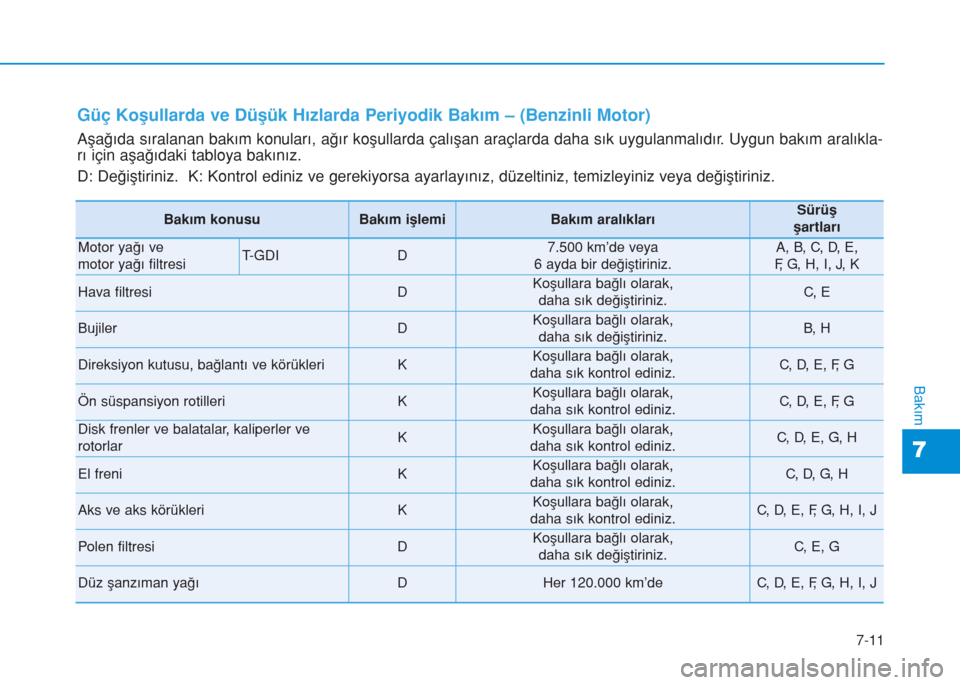

Güç Koşullarda ve Düşük Hızlarda Periyodik Bakım – (Benzinli Motor)
Aşağıda sıralanan bakım konuları, ağır koşullarda çalışan araçlarda daha sık uygulanmalıdır. Uygun bakım aralıkla-
rı için aşağıdaki tabloya bakınız.
D: Değiştiriniz. K: Kontrol ediniz ve gerekiyorsa ayarlayınız, düzeltiniz, temizleyiniz veya değiştiriniz.
Bakım konusuBakım işlemiBakım aralıklarıSürüş
şartları
Motor yağı ve
motor yağı filtresiT- G D ID7.500 km’de veya
6 ayda bir değiştiriniz.A, B, C, D, E,
F, G, H, I, J, K
Hava filtresiDKoşullara bağlı olarak,
daha sık değiştiriniz.C, E
BujilerDKoşullara bağlı olarak,
daha sık değiştiriniz.B, H
Direksiyon kutusu, bağlantı ve körükleriKKoşullara bağlı olarak,
daha sık kontrol ediniz.C, D, E, F, G
Ön süspansiyon rotilleriKKoşullara bağlı olarak,
daha sık kontrol ediniz.C, D, E, F, G
Disk frenler ve balatalar, kaliperler ve
rotorlarKKoşullara bağlı olarak,
daha sık kontrol ediniz.C, D, E, G, H
El freniKKoşullara bağlı olarak,
daha sık kontrol ediniz.C, D, G, H
Aks ve aks körükleriKKoşullara bağlı olarak,
daha sık kontrol ediniz.C, D, E, F, G, H, I, J
Polen filtresiDKoşullara bağlı olarak,
daha sık değiştiriniz.C, E, G
Düz şanzıman yağıDHer 120.000 km’deC, D, E, F, G, H, I, J

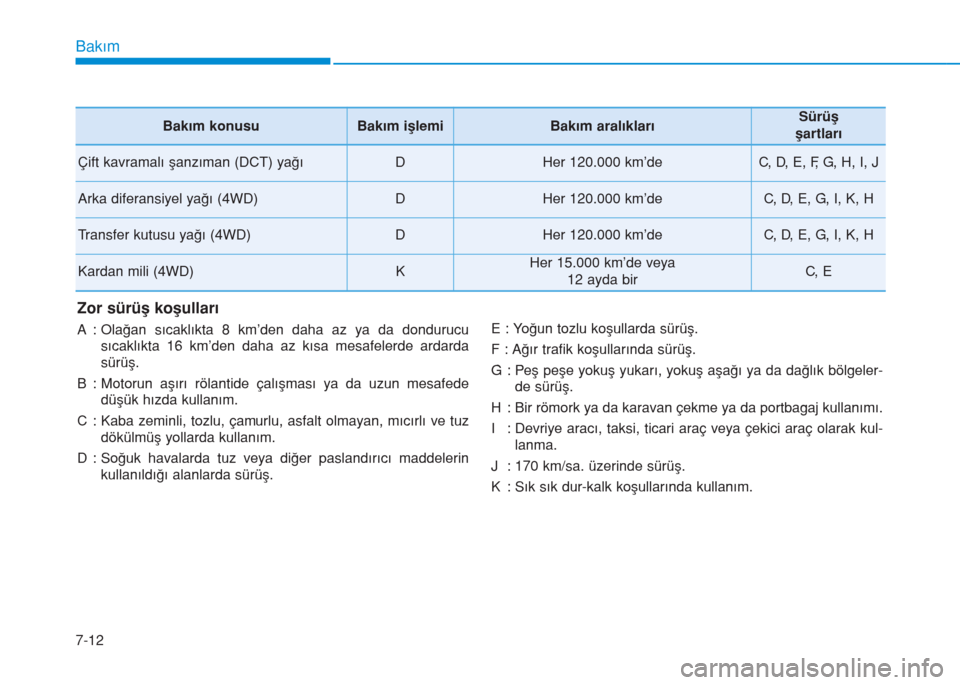

Bakım
7-12
Zor sürüş koşulları
A : Olağan sıcaklıkta 8 km’den daha az ya da dondurucu
sıcaklıkta 16 km’den daha az kısa mesafelerde ardarda
sürüş.
B : Motorun aşırı rölantide çalışması ya da uzun mesafede
düşük hızda kullanım.
C : Kaba zeminli, tozlu, çamurlu, asfalt olmayan, mıcırlı ve tuz
dökülmüş yollarda kullanım.
D : Soğuk havalarda tuz veya diğer paslandırıcı maddelerin
kullanıldığı alanlarda sürüş.E : Yoğun tozlu koşullarda sürüş.
F : Ağır trafik koşullarında sürüş.
G : Peş peşe yokuş yukarı, yokuş aşağı ya da dağlık bölgeler-
de sürüş.
H : Bir römork ya da karavan çekme ya da portbagaj kullanımı.
I : Devriye aracı, taksi, ticari araç veya çekici araç olarak kul-
lanma.
J : 170 km/sa. üzerinde sürüş.
K : Sık sık dur-kalk koşullarında kullanım.
Bakım konusuBakım işlemiBakım aralıklarıSürüş
şartları
Çift kavramalı şanzıman (DCT) yağıDHer 120.000 km’deC, D, E, F, G, H, I, J
Arka diferansiyel yağı (4WD)DHer 120.000 km’deC, D, E, G, I, K, H
Transfer kutusu yağı (4WD)DHer 120.000 km’deC, D, E, G, I, K, H
Kardan mili (4WD) KHer 15.000 km’de veya
12 ayda birC, E
