Hyundai Kona 2018 Manuale del proprietario (in Italian)

7-57
7

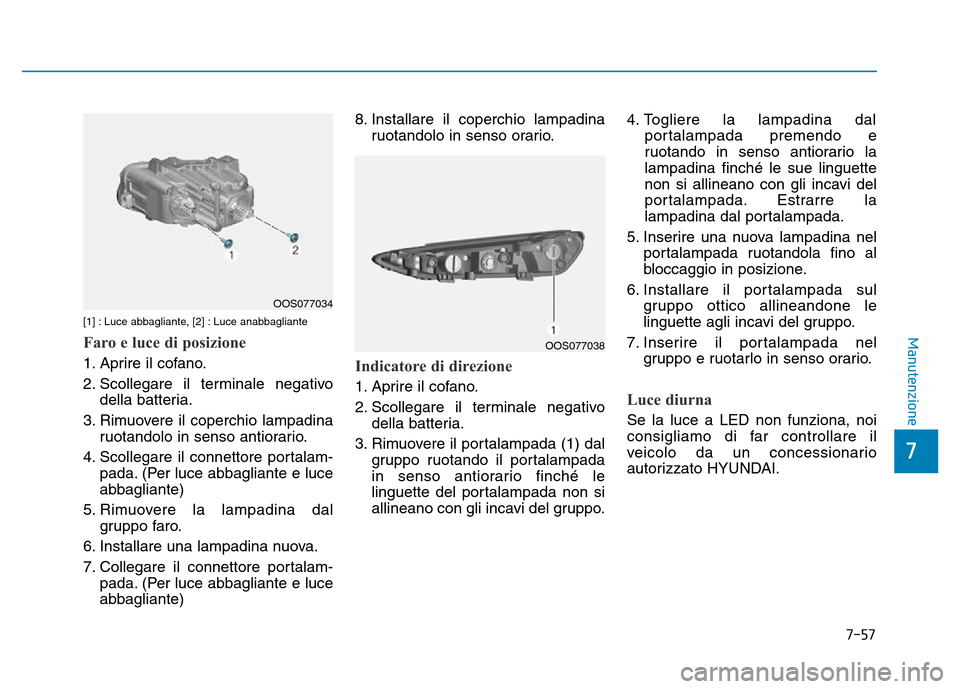

Manutenzione[1] : Luce abbagliante, [2] : Luce anabbagliante
Faro e luce di posizione
1. Aprire il cofano.
2. Scollegare il terminale negativodella batteria.
3. Rimuovere il coperchio lampadina ruotandolo in senso antiorario.
4. Scollegare il connettore portalam- pada. (Per luce abbagliante e luce
abbagliante)
5. Rimuovere la lampadina dal gruppo faro.
6. Installare una lampadina nuova.
7. Collegare il connettore portalam- pada. (Per luce abbagliante e luce
abbagliante) 8. Installare il coperchio lampadina
ruotandolo in senso orario.Indicatore di direzione
1. Aprire il cofano.
2. Scollegare il terminale negativodella batteria.
3. Rimuovere il portalampada (1) dal gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo. 4. Togliere la lampadina dal
portalampada premendo e
ruotando in senso antiorario lalampadina finché le sue linguette
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada.
5. Inserire una nuova lampadina nel portalampada ruotandola fino al
bloccaggio in posizione.
6. Installare il portalampada sul gruppo ottico allineandone le
linguette agli incavi del gruppo.
7. Inserire il portalampada nel gruppo e ruotarlo in senso orario.Luce diurna
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
OOS077038
OOS077034

7-58
Manutenzione

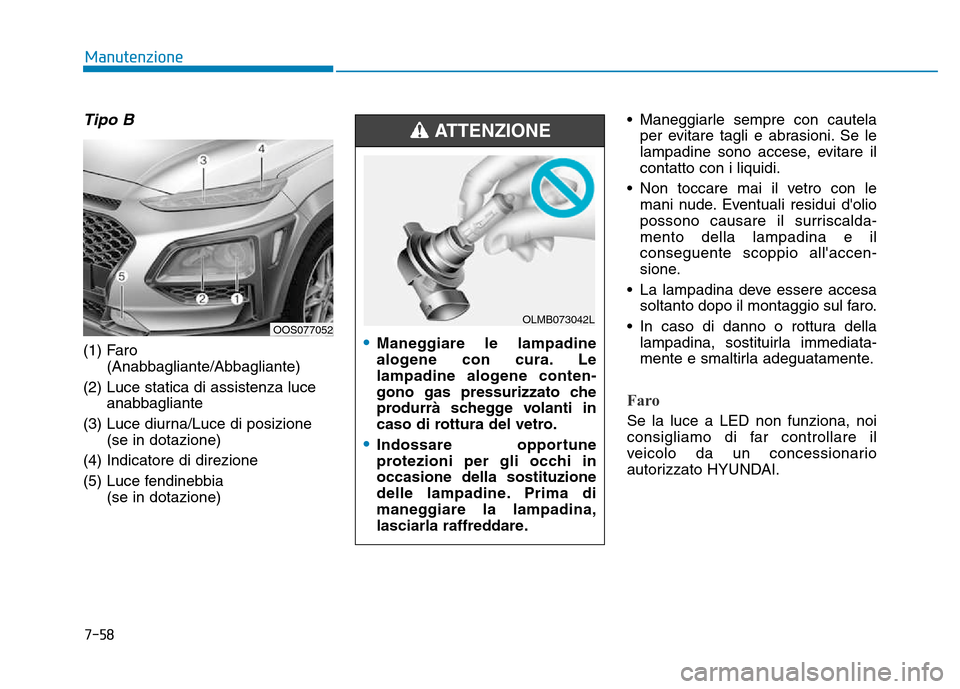

Tipo B
(1) Faro(Anabbagliante/Abbagliante)
(2) Luce statica di assistenza luce anabbagliante
(3) Luce diurna/Luce di posizione (se in dotazione)
(4) Indicatore di direzione
(5) Luce fendinebbia (se in dotazione) • Maneggiarle sempre con cautela
per evitare tagli e abrasioni. Se le
lampadine sono accese, evitare ilcontatto con i liquidi.
• Non toccare mai il vetro con le mani nude. Eventuali residui d'olio
possono causare il surriscalda-mento della lampadina e ilconseguente scoppio all'accen-
sione.
• La lampadina deve essere accesa soltanto dopo il montaggio sul faro.
• In caso di danno o rottura della lampadina, sostituirla immediata-
mente e smaltirla adeguatamente.
Faro
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario
autorizzato HYUNDAI.
•Maneggiare le lampadine
alogene con cura. Le
lampadine alogene conten-
gono gas pressurizzato che
produrrà schegge volanti in
caso di rottura del vetro.
•Indossare opportune
protezioni per gli occhi inoccasione della sostituzione
delle lampadine. Prima di
maneggiare la lampadina,
lasciarla raffreddare.
ATTENZIONE
OLMB073042LOOS077052

7-59
7

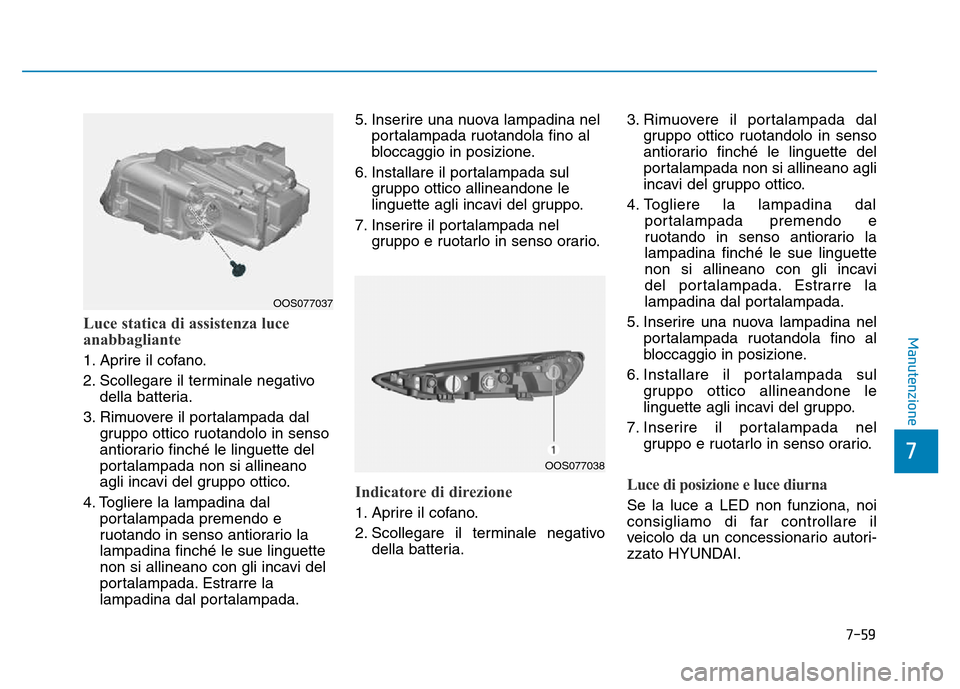

ManutenzioneLuce statica di assistenza luce
anabbagliante
1. Aprire il cofano.
2. Scollegare il terminale negativodella batteria.
3. Rimuovere il portalampada dal gruppo ottico ruotandolo in senso
antiorario finché le linguette del
portalampada non si allineano
agli incavi del gruppo ottico.
4. Togliere la lampadina dal portalampada premendo e
ruotando in senso antiorario lalampadina finché le sue linguette
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada. 5. Inserire una nuova lampadina nel
portalampada ruotandola fino al
bloccaggio in posizione.
6. Installare il portalampada sul gruppo ottico allineandone le
linguette agli incavi del gruppo.
7. Inserire il portalampada nel gruppo e ruotarlo in senso orario.
Indicatore di direzione
1. Aprire il cofano.
2. Scollegare il terminale negativodella batteria. 3. Rimuovere il portalampada dal
gruppo ottico ruotandolo in senso
antiorario finché le linguette del
portalampada non si allineano agli
incavi del gruppo ottico.
4. Togliere la lampadina dal portalampada premendo e
ruotando in senso antiorario lalampadina finché le sue linguette
non si allineano con gli incavi
del portalampada. Estrarre la
lampadina dal portalampada.
5. Inserire una nuova lampadina nel portalampada ruotandola fino al
bloccaggio in posizione.
6. Installare il portalampada sul gruppo ottico allineandone le
linguette agli incavi del gruppo.
7. Inserire il portalampada nel gruppo e ruotarlo in senso orario.
Luce di posizione e luce diurna
Se la luce a LED non funziona, noi
consigliamo di far controllare il
veicolo da un concessionario autori-
zzato HYUNDAI.
OOS077037
OOS077038

7-60
Manutenzione

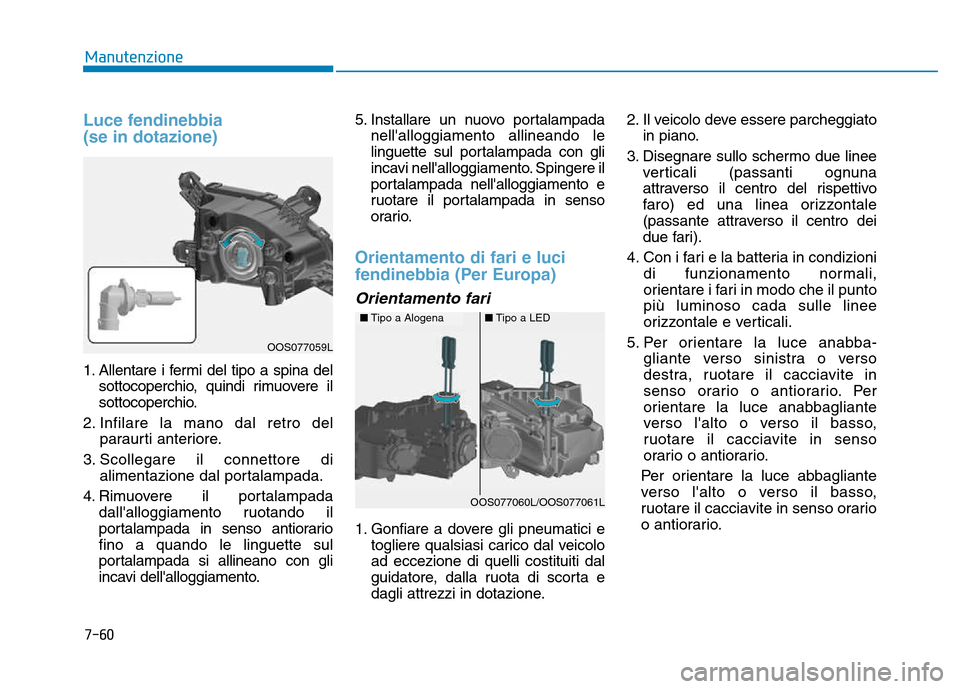

Luce fendinebbia (se in dotazione)
1. Allentare i fermi del tipo a spina delsottocoperchio, quindi rimuovere il
sottocoperchio.
2. Infilare la mano dal retro del paraurti anteriore.
3. Scollegare il connettore di alimentazione dal portalampada.
4. Rimuovere il portalampada dall'alloggiamento ruotando il
portalampada in senso antiorariofino a quando le linguette sul
portalampada si allineano con gli
incavi dell'alloggiamento. 5. Installare un nuovo portalampada
nell'alloggiamento allineando le
linguette sul portalampada con gli
incavi nell'alloggiamento. Spingere il
portalampada nell'alloggiamento e
ruotare il portalampada in senso
orario.
Orientamento di fari e luci
fendinebbia (Per Europa)
Orientamento fari
1. Gonfiare a dovere gli pneumatici e togliere qualsiasi carico dal veicolo ad eccezione di quelli costituiti dal
guidatore, dalla ruota di scorta e
dagli attrezzi in dotazione. 2. Il veicolo deve essere parcheggiato
in piano.
3. Disegnare sullo schermo due linee verticali (passanti ognuna
attraverso il centro del rispettivo
faro) ed una linea orizzontale
(passante attraverso il centro dei
due fari).
4. Con i fari e la batteria in condizioni di funzionamento normali,
orientare i fari in modo che il puntopi

7-61
7
Manutenzione

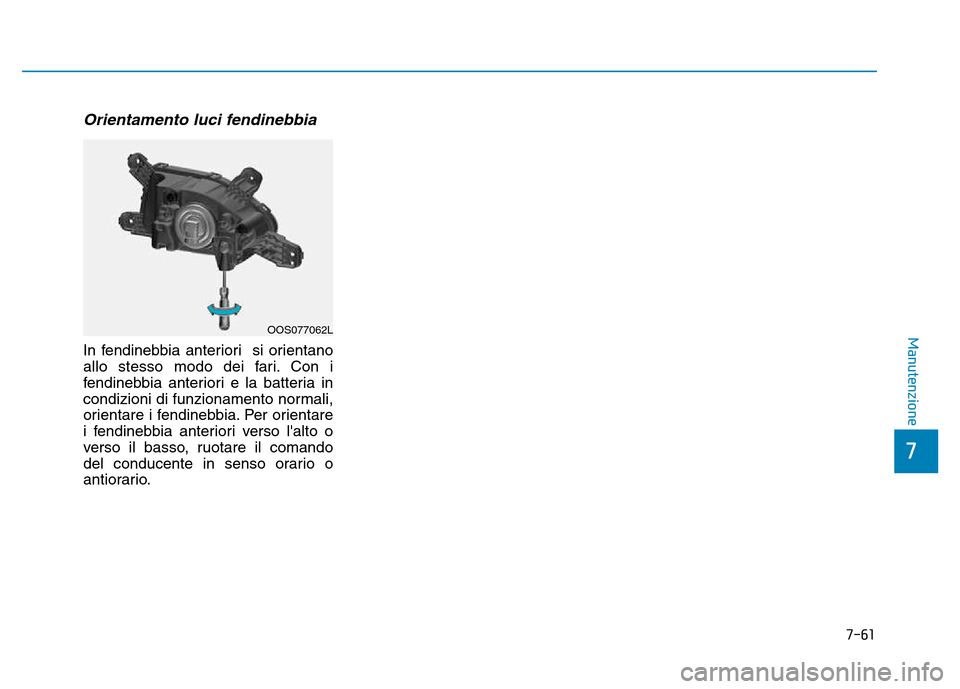

Orientamento luci fendinebbia
In fendinebbia anteriori si orientano
allo stesso modo dei fari. Con i
fendinebbia anteriori e la batteria in
condizioni di funzionamento normali,
orientare i fendinebbia. Per orientare
i fendinebbia anteriori verso l'alto o
verso il basso, ruotare il comando
del conducente in senso orario o
antiorario.
OOS077062L

7-62
Manutenzione

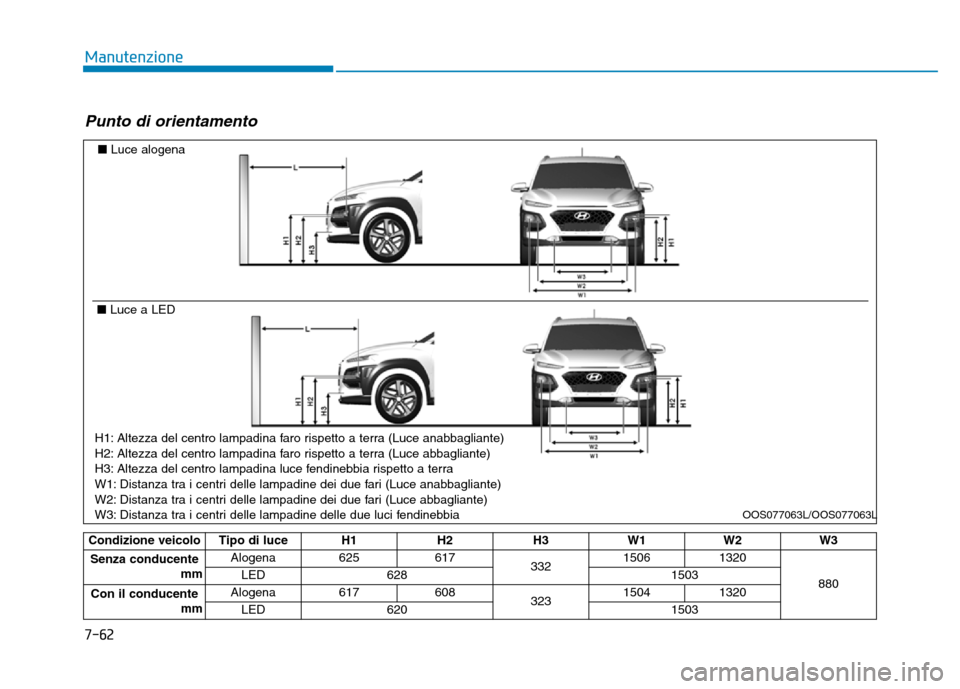

Punto di orientamento
■Luce alogena
■ Luce a LED
OOS077063L/OOS077063L
H1: Altezza del centro lampadina faro rispetto a terra (Luce anabbagliante)
H2: Altezza del centro lampadina faro rispetto a terra (Luce abbagliante)
H3: Altezza del centro lampadina luce fendinebbia rispetto a terra
W1: Distanza tra i centri delle lampadine dei due fari (Luce anabbagliante)
W2: Distanza tra i centri delle lampadine dei due fari (Luce abbagliante)
W3: Distanza tra i centri delle lampadine delle due luci fendinebbia
Condizione veicolo Tipo di luce H1 H2 H3 W1 W2 W3 Senza conducente mmAlogena 625 617
3321506 1320
880
LED 628
1503
Con il conducente mmAlogena 617 608
3231504 1320
LED 620 1503

7-63
7
Manutenzione

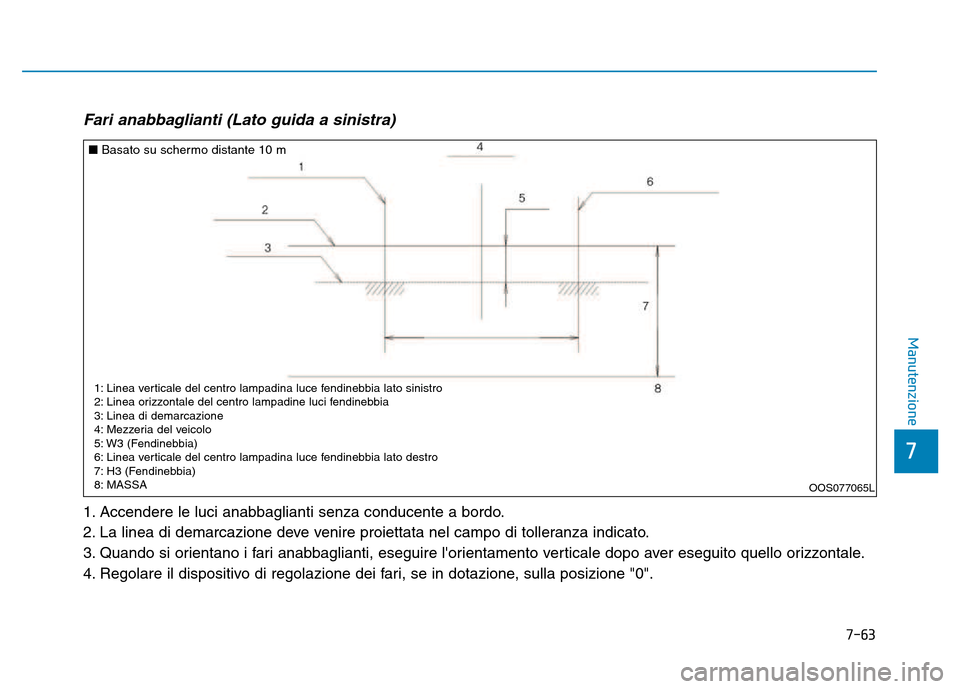

Fari anabbaglianti (Lato guida a sinistra)
1. Accendere le luci anabbaglianti senza conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza indicato.
3. Quando si orientano i fari anabbaglianti, eseguire l'orientamento verticale dopo aver eseguito quello orizzontale.
4. Regolare il dispositivo di regolazione dei fari, se in dotazione, sulla posizione "0".
OOS077065L
■
Basato su schermo distante 10 m
1: Linea verticale del centro lampadina luce fendinebbia lato sinistro
2: Linea orizzontale del centro lampadine luci fendinebbia
3: Linea di demarcazione
4: Mezzeria del veicolo
5: W3 (Fendinebbia)
6: Linea verticale del centro lampadina luce fendinebbia lato destro
7: H3 (Fendinebbia)
8: MASSA

7-64
Manutenzione

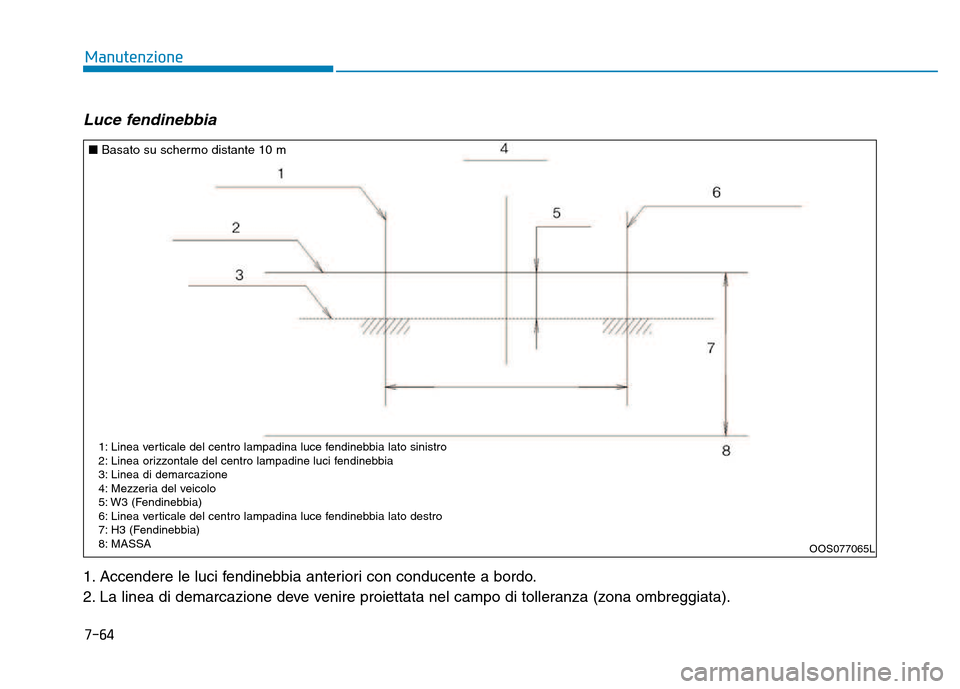

Luce fendinebbia
1. Accendere le luci fendinebbia anteriori con conducente a bordo.
2. La linea di demarcazione deve venire proiettata nel campo di tolleranza (zona ombreggiata).
OOS077065L
■
Basato su schermo distante 10 m
1: Linea verticale del centro lampadina luce fendinebbia lato sinistro
2: Linea orizzontale del centro lampadine luci fendinebbia
3: Linea di demarcazione
4: Mezzeria del veicolo
5: W3 (Fendinebbia)
6: Linea verticale del centro lampadina luce fendinebbia lato destro
7: H3 (Fendinebbia)
8: MASSA

7-65
7
Manutenzione

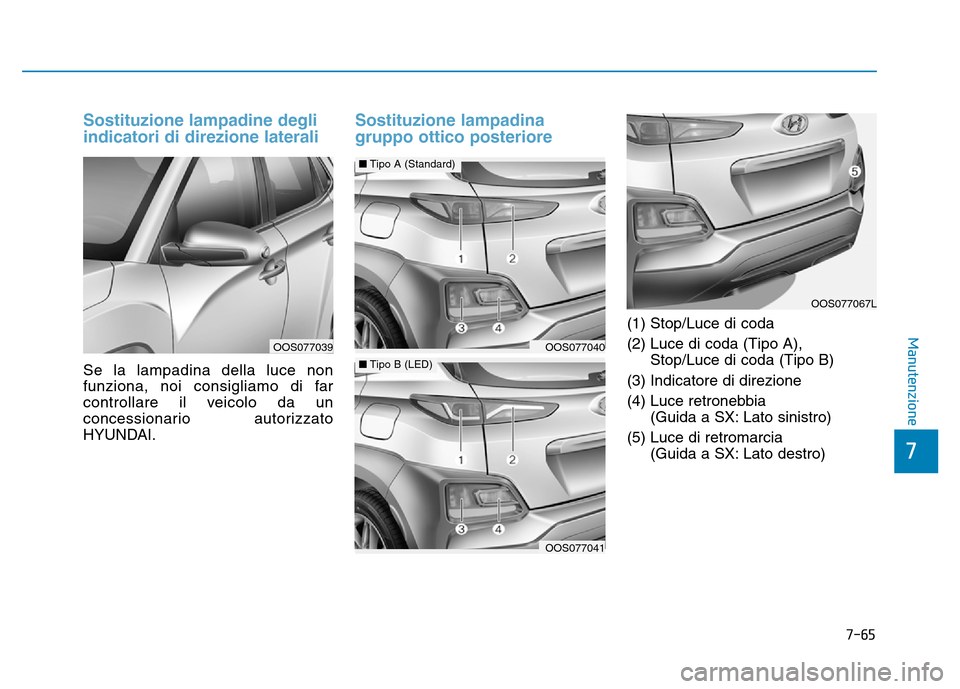

Sostituzione lampadine degli indicatori di direzione laterali
Se la lampadina della luce non
funziona, noi consigliamo di far
controllare il veicolo da un
concessionario autorizzato
HYUNDAI.
Sostituzione lampadina gruppo ottico posteriore
(1) Stop/Luce di coda (2) Luce di coda (Tipo A), Stop/Luce di coda (Tipo B)
(3) Indicatore di direzione
(4) Luce retronebbia (Guida a SX: Lato sinistro)
(5) Luce di retromarcia (Guida a SX: Lato destro)
OOS077039
OOS077067L
OOS077040
■Tipo A (Standard)
OOS077041
■Tipo B (LED)

7-66
Manutenzione

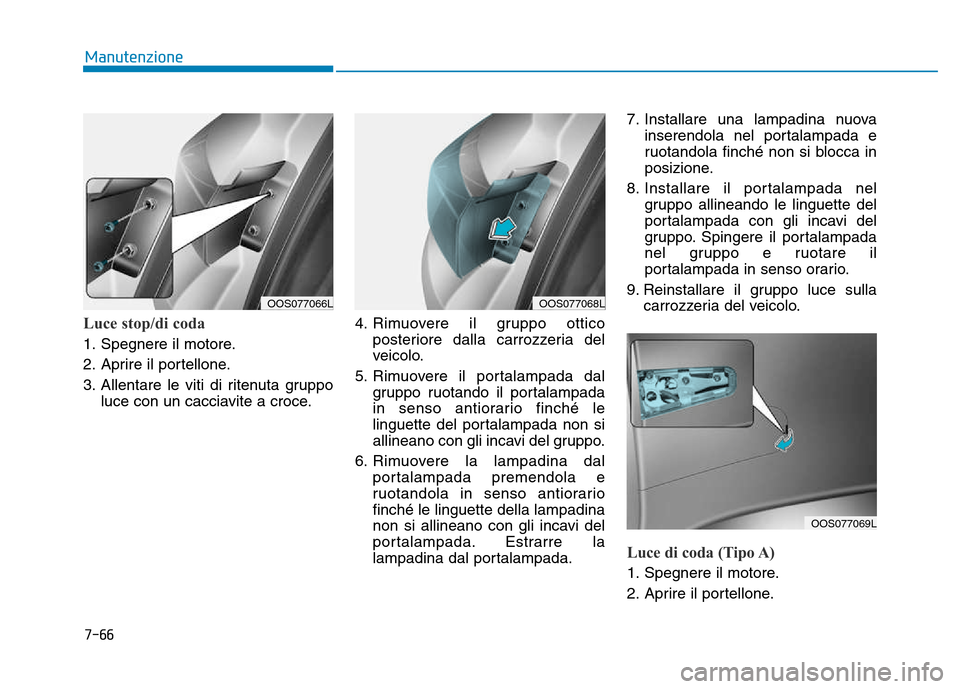

Luce stop/di coda
1. Spegnere il motore.
2. Aprire il portellone.
3. Allentare le viti di ritenuta gruppoluce con un cacciavite a croce. 4. Rimuovere il gruppo ottico
posteriore dalla carrozzeria del
veicolo.
5. Rimuovere il portalampada dal gruppo ruotando il portalampada
in senso antiorario finché le
linguette del portalampada non si
allineano con gli incavi del gruppo.
6. Rimuovere la lampadina dal portalampada premendola e
ruotandola in senso antiorariofinché le linguette della lampadina
non si allineano con gli incavi del
portalampada. Estrarre la
lampadina dal portalampada. 7. Installare una lampadina nuova
inserendola nel portalampada e
ruotandola finché non si blocca in
posizione.
8. Installare il portalampada nel gruppo allineando le linguette del
portalampada con gli incavi del
gruppo. Spingere il portalampada
nel gruppo e ruotare il
portalampada in senso orario.
9. Reinstallare il gruppo luce sulla carrozzeria del veicolo.
Luce di coda (Tipo A)
1. Spegnere il motore.
2. Aprire il portellone.
OOS077066LOOS077068L
OOS077069L
