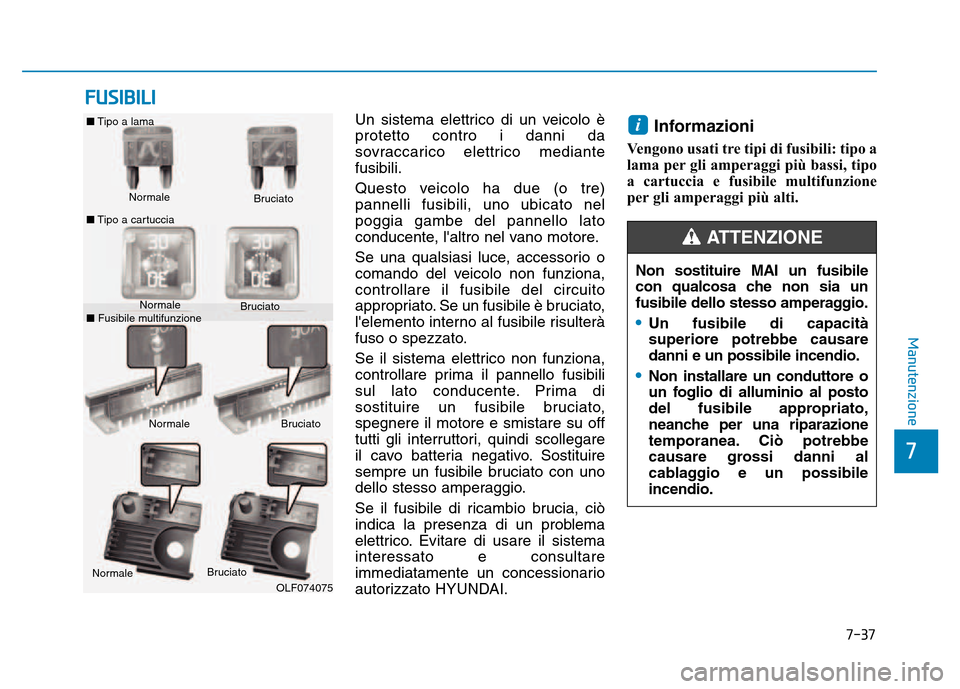

FUSIBILI
Un sistema elettrico di un veicolo è protetto contro i danni da
sovraccarico elettrico mediantefusibili.
Questo veicolo ha due (o tre) pannelli fusibili, uno ubicato nelpoggia gambe del pannello lato
conducente, l'altro nel vano motore.
Se una qualsiasi luce, accessorio o
comando del veicolo non funziona,controllare il fusibile del circuito
appropriato. Se un fusibile è bruciato,
l'elemento interno al fusibile risulterà
fuso o spezzato.
Se il sistema elettrico non funziona,
controllare prima il pannello fusibili
sul lato conducente. Prima di
sostituire un fusibile bruciato,spegnere il motore e smistare su off
tutti gli interruttori, quindi scollegare
il cavo batteria negativo. Sostituire
sempre un fusibile bruciato con uno
dello stesso amperaggio.
Se il fusibile di ricambio brucia, ciò
indica la presenza di un problema
elettrico. Evitare di usare il sistemainteressato e consultare
immediatamente un concessionario
autorizzato HYUNDAI.Informazioni
Vengono usati tre tipi di fusibili: tipo a
lama per gli amperaggi pi

7-38
Manutenzione
Non usare un cacciavite o
qualsiasi altro oggetto metallico
per rimuovere i fusibili poichéquesto potrebbe causare un
cortocircuito e danneggiare ilsistema.

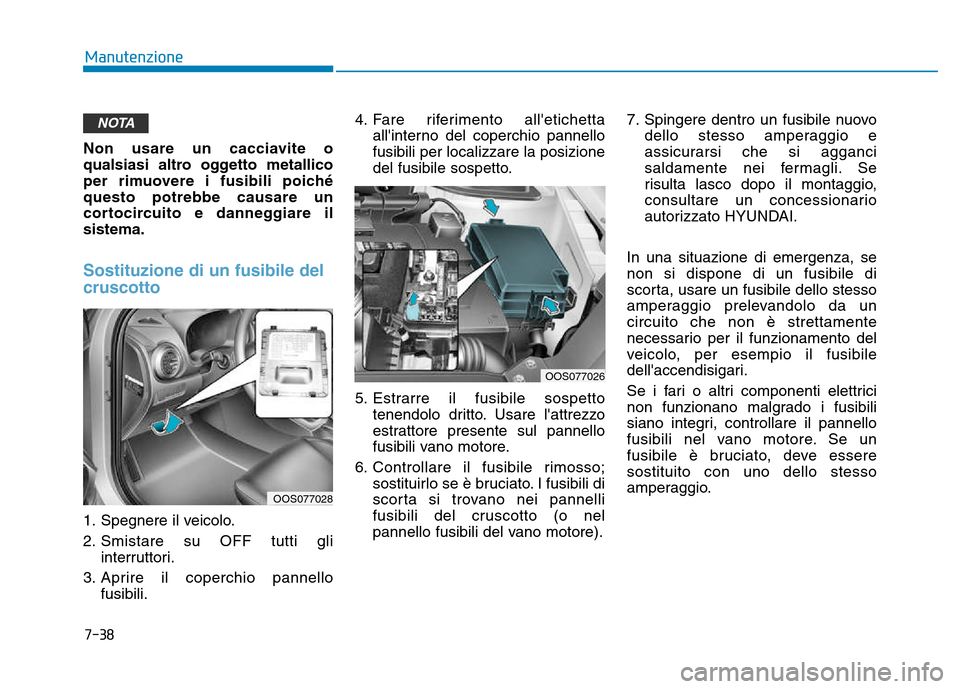

Sostituzione di un fusibile del cruscotto
1. Spegnere il veicolo.
2. Smistare su OFF tutti gliinterruttori.
3. Aprire il coperchio pannello fusibili. 4. Fare riferimento all'etichetta
all'interno del coperchio pannello fusibili per localizzare la posizione
del fusibile sospetto.
5. Estrarre il fusibile sospetto tenendolo dritto. Usare l'attrezzo
estrattore presente sul pannello
fusibili vano motore.
6. Controllare il fusibile rimosso; sostituirlo se è bruciato. I fusibili di
scorta si trovano nei pannelli
fusibili del cruscotto (o nel
pannello fusibili del vano motore). 7. Spingere dentro un fusibile nuovo
dello stesso amperaggio e
assicurarsi che si agganci
saldamente nei fermagli. Se
risulta lasco dopo il montaggio,
consultare un concessionario
autorizzato HYUNDAI.
In una situazione di emergenza, senon si dispone di un fusibile di
scorta, usare un fusibile dello stesso
amperaggio prelevandolo da uncircuito che non è strettamente
necessario per il funzionamento del
veicolo, per esempio il fusibile
dell'accendisigari.
Se i fari o altri componenti elettrici
non funzionano malgrado i fusibili
siano integri, controllare il pannello
fusibili nel vano motore. Se un
fusibile è bruciato, deve esseresostituito con uno dello stesso
amperaggio.
NOTA
OOS077028
OOS077026

7-39
7
Manutenzione

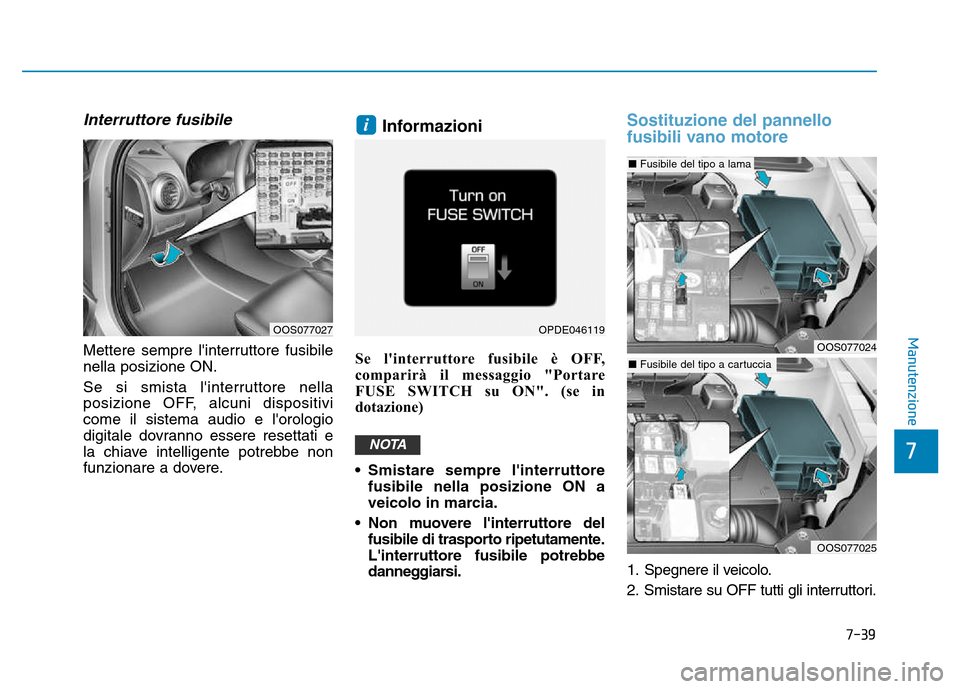

Interruttore fusibile
Mettere sempre l'interruttore fusibile nella posizione ON.
Se si smista l'interruttore nella
posizione OFF, alcuni dispositivicome il sistema audio e l'orologio
digitale dovranno essere resettati e
la chiave intelligente potrebbe non
funzionare a dovere.Informazioni
Se l'interruttore fusibile è OFF,
comparirà il messaggio "Portare
FUSE SWITCH su ON". (se in
dotazione)
• Smistare sempre l'interruttore fusibile nella posizione ON a
veicolo in marcia.
• Non muovere l'interruttore del fusibile di trasporto ripetutamente.L'interruttore fusibile potrebbe
danneggiarsi.
Sostituzione del pannello
fusibili vano motore
1. Spegnere il veicolo.
2. Smistare su OFF tutti gli interruttori.
NOTA
i
OPDE046119OOS077027
OOS077024
■Fusibile del tipo a lama
OOS077025
■Fusibile del tipo a cartuccia

7-40
Manutenzione
3. Rimuovere il coperchio pannellofusibili premendo la linguetta e
tirandolo in su.
4. Controllare il fusibile rimosso; sostituirlo se è bruciato. Per
rimuovere o inserire il fusibile,
usare l'estrattore per fusibili che si
trova nel pannello fusibili vano
motore.
5. Spingere dentro un fusibile nuovo dello stesso amperaggio e
assicurarsi che si agganci
saldamente nei fermagli. Se
risulta lasco dopo il montaggio,
consultare un concessionario
autorizzato HYUNDAI.
Dopo aver controllato il pannello
fusibili nel vano motore, installare
saldamente il coperchio pannello
fusibili. Si potrebbe avvertire un
click quando il coperchio viene
chiuso saldamente. In caso

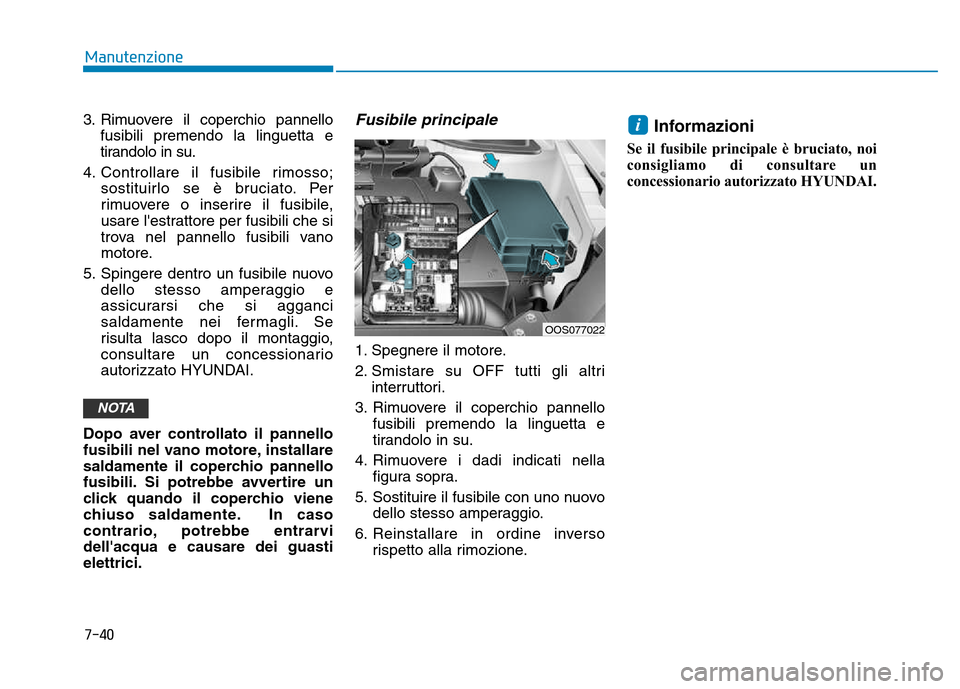

contrario, potrebbe entrarvidell'acqua e causare dei guastielettrici.Fusibile principale
1. Spegnere il motore.
2. Smistare su OFF tutti gli altri interruttori.
3. Rimuovere il coperchio pannello fusibili premendo la linguetta e
tirandolo in su.
4. Rimuovere i dadi indicati nella figura sopra.
5. Sostituire il fusibile con uno nuovo dello stesso amperaggio.
6. Reinstallare in ordine inverso rispetto alla rimozione. Informazioni
Se il fusibile principale è bruciato, noi
consigliamo di consultare un
concessionario autorizzato HYUNDAI.
i
NOTA
OOS077022

7-41
7
Manutenzione

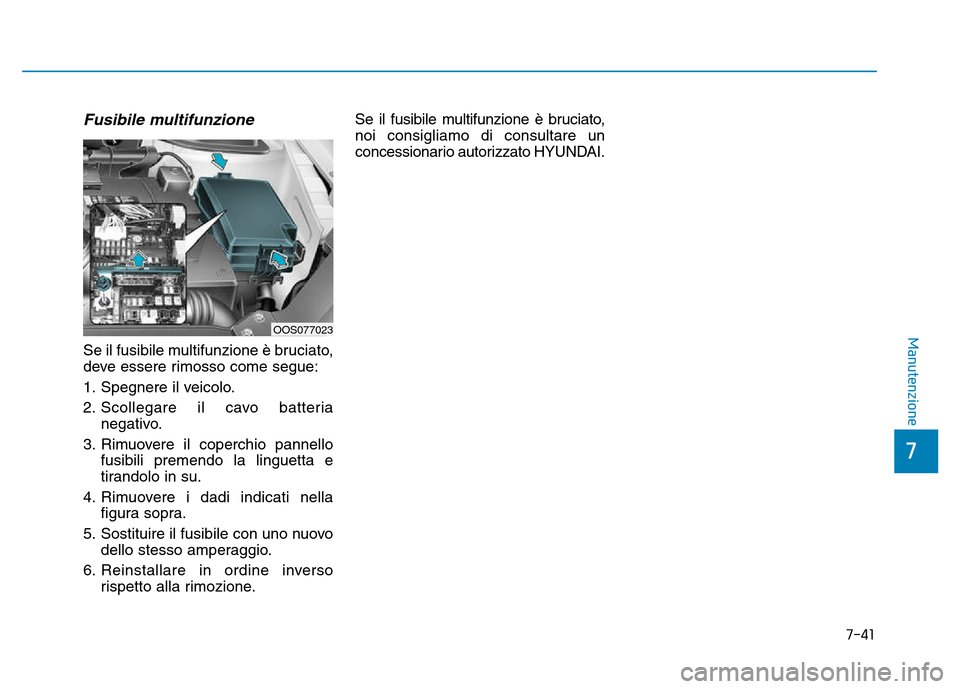

Fusibile multifunzione
Se il fusibile multifunzione è bruciato,
deve essere rimosso come segue:
1. Spegnere il veicolo.
2. Scollegare il cavo batterianegativo.
3. Rimuovere il coperchio pannello fusibili premendo la linguetta e
tirandolo in su.
4. Rimuovere i dadi indicati nella figura sopra.
5. Sostituire il fusibile con uno nuovo dello stesso amperaggio.
6. Reinstallare in ordine inverso rispetto alla rimozione. Se il fusibile multifunzione è bruciato,noi consigliamo di consultare un
concessionario autorizzato HYUNDAI.
OOS077023

7-42
Manutenzione

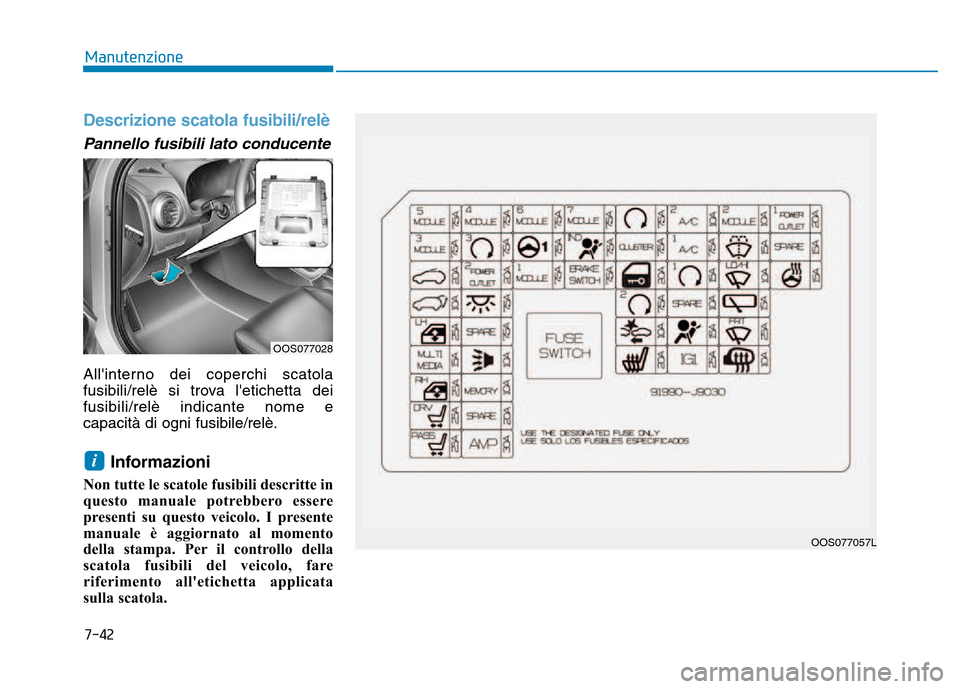

Descrizione scatola fusibili/relè
Pannello fusibili lato conducente
All'interno dei coperchi scatola
fusibili/relè si trova l'etichetta deifusibili/relè indicante nome ecapacità di ogni fusibile/relè.Informazioni
Non tutte le scatole fusibili descritte in
questo manuale potrebbero essere
presenti su questo veicolo. I presente
manuale è aggiornato al momento
della stampa. Per il controllo della
scatola fusibili del veicolo, fare
riferimento all'etichetta applicata
sulla scatola.
i
OOS077028
OOS077057L

7-43
7
Manutenzione

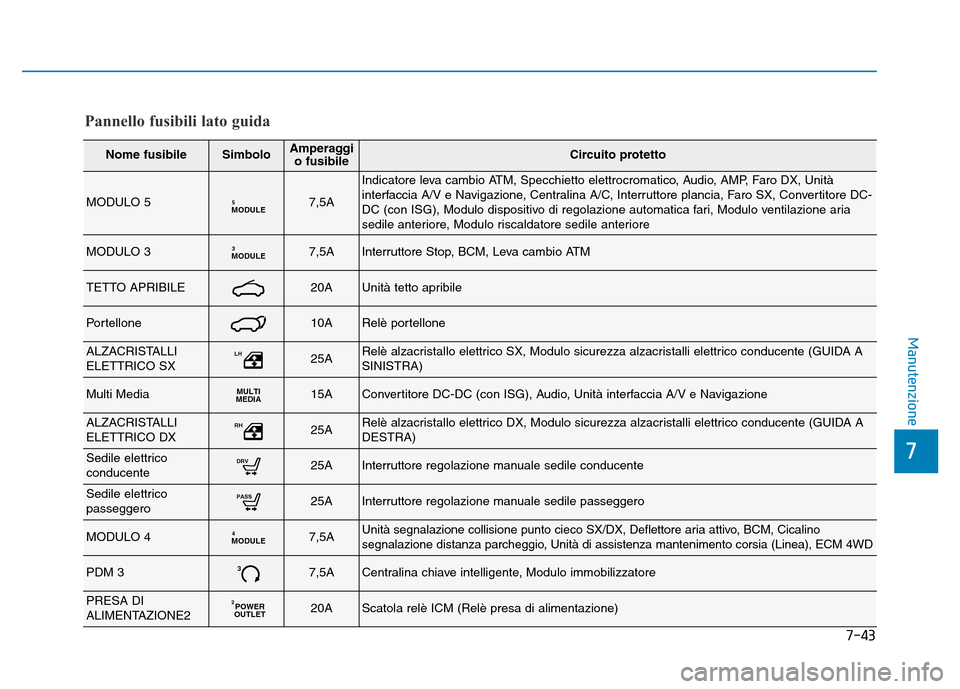

Pannello fusibili lato guida
Nome fusibileSimboloAmperaggio fusibileCircuito protetto
MODULO 5MODULE57,5A
Indicatore leva cambio ATM, Specchietto elettrocromatico, Audio, AMP, Faro DX, Unità
interfaccia A/V e Navigazione, Centralina A/C, Interruttore plancia, Faro SX, Convertitore DC-
DC (con ISG), Modulo dispositivo di regolazione automatica fari, Modulo ventilazione aria
sedile anteriore, Modulo riscaldatore sedile anteriore
MODULO 3MODULE37,5AInterruttore Stop, BCM, Leva cambio ATM
TETTO APRIBILE20AUnità tetto apribile
Portellone10ARelè portellone
ALZACRISTALLI ELETTRICO SXLH25ARelè alzacristallo elettrico SX, Modulo sicurezza alzacristalli elettrico conducente (GUIDA A SINISTRA)
Multi MediaMULTI
MEDIA15AConvertitore DC-DC (con ISG), Audio, Unità interfaccia A/V e Navigazione
ALZACRISTALLI ELETTRICO DXRH25ARelè alzacristallo elettrico DX, Modulo sicurezza alzacristalli elettrico conducente (GUIDA A DESTRA)
Sedile elettrico conducenteDRV25AInterruttore regolazione manuale sedile conducente
Sedile elettrico passeggeroPASS25AInterruttore regolazione manuale sedile passeggero
MODULO 4MODULE 47,5AUnità segnalazione collisione punto cieco SX/DX, Deflettore aria attivo, BCM, Cicalino
segnalazione distanza parcheggio, Unità di assistenza mantenimento corsia (Linea), ECM 4WD
PDM 337,5ACentralina chiave intelligente, Modulo immobilizzatore
PRESA DI
ALIMENTAZIONE2POWER
OUTLET
220AScatola relè ICM (Relè presa di alimentazione)

7-44
Manutenzione

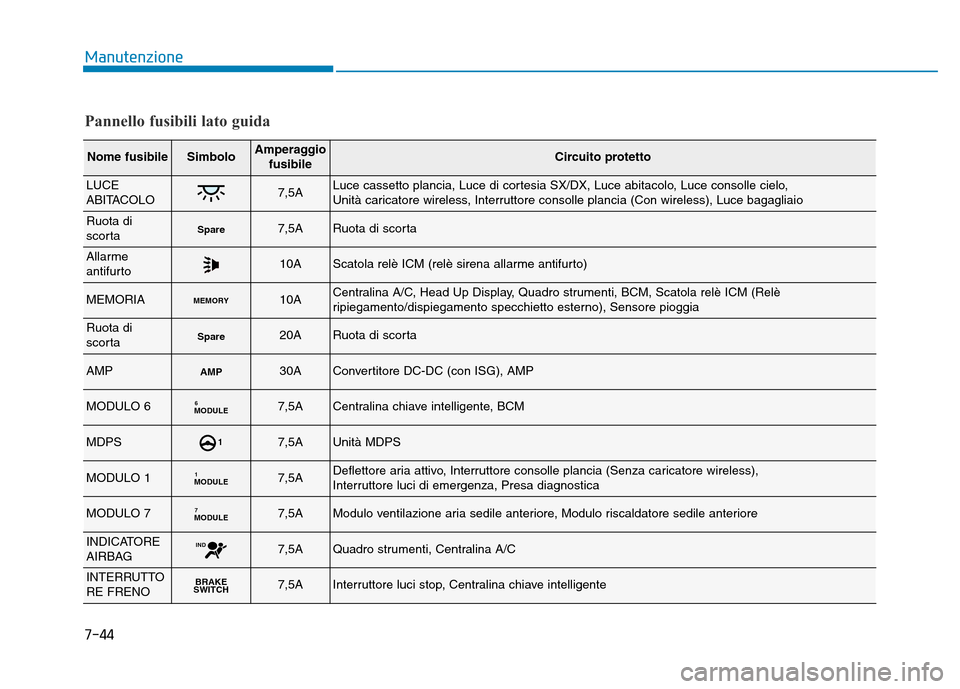

Pannello fusibili lato guida
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
LUCE
ABITACOLO7,5ALuce cassetto plancia, Luce di cortesia SX/DX, Luce abitacolo, Luce consolle cielo,
Unità caricatore wireless, Interruttore consolle plancia (Con wireless), Luce bagagliaio
Ruota di
scortaSpare7,5ARuota di scorta
Allarme
antifurto10AScatola relè ICM (relè sirena allarme antifurto)
MEMORIAMEMORY10ACentralina A/C, Head Up Display, Quadro strumenti, BCM, Scatola relè ICM (Relè
ripiegamento/dispiegamento specchietto esterno), Sensore pioggia
Ruota di
scortaSpare20ARuota di scorta
AMPAMP30AConvertitore DC-DC (con ISG), AMP
MODULO 6MODULE67,5ACentralina chiave intelligente, BCM
MDPS17,5AUnità MDPS
MODULO 1MODULE17,5ADeflettore aria attivo, Interruttore consolle plancia (Senza caricatore wireless),
Interruttore luci di emergenza, Presa diagnostica
MODULO 7MODULE77,5AModulo ventilazione aria sedile anteriore, Modulo riscaldatore sedile anteriore
INDICATORE
AIRBAGIND7,5AQuadro strumenti, Centralina A/C
INTERRUTTO RE FRENOBRAKE
SWITCH7,5AInterruttore luci stop, Centralina chiave intelligente

7-45
7
Manutenzione
Pannello fusibili lato guida
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
START7,5AInterruttore posizione cambio (A/T), Centralina chiave intelligente (Con chiave intelligente),
Scatola relè ICM (Relè allarme antifurto), ECM
QUADRO
STRUMENTICLUSTER7,5AHead Up Display, Quadro strumenti
BLOCCO
PORTE20ARelè blocco porte, Relè sblocco porte, Scatola relè ICM (Relè blocco di sicurezza)
PDM227,5AInterruttore pulsante di avviamento/arresto, Modulo immobilizzatore
FCA10AUnità assistente anticollisione frontale
SEDILE
RISCALDATO20AModulo riscaldatore sedile anteriore, Modulo ventilazione aria sedile anteriore
A/C 220ACentralina A/C
A/C 17,5ACentralina A/C, Scatola di giunzione E/R (RELÈ 10)
PDM 1115ACentralina chiave intelligente
RUOTA DI
SCORTASpare10ARuota di scorta
AIRBAG15ACentralina SRS
IG1IG125AScatola PCB (FUSIBILE: F9, F10, F11, F12)

7-46
Manutenzione

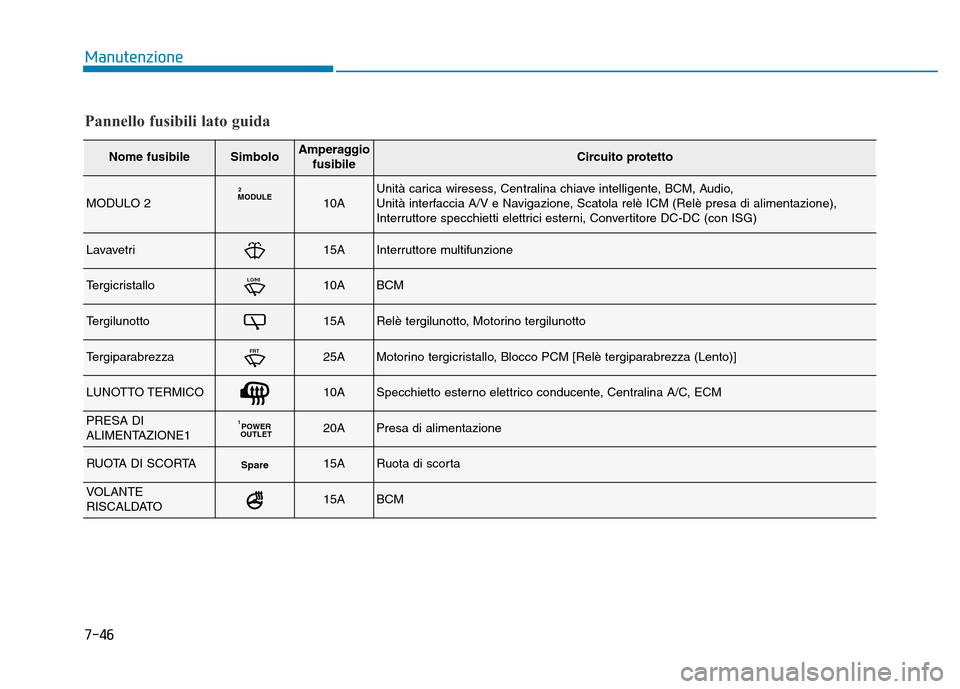

Pannello fusibili lato guida
Nome fusibileSimboloAmperaggiofusibileCircuito protetto
MODULO 2MODULE210AUnità carica wiresess, Centralina chiave intelligente, BCM, Audio,
Unità interfaccia A/V e Navigazione, Scatola relè ICM (Relè presa di alimentazione),
Interruttore specchietti elettrici esterni, Convertitore DC-DC (con ISG)
Lavavetri15AInterruttore multifunzione
TergicristalloLO/HI10ABCM
Tergilunotto15ARelè tergilunotto, Motorino tergilunotto
TergiparabrezzaFRT25AMotorino tergicristallo, Blocco PCM [Relè tergiparabrezza (Lento)]
LUNOTTO TERMICO10ASpecchietto esterno elettrico conducente, Centralina A/C, ECM
PRESA DI
ALIMENTAZIONE1POWER
OUTLET
120APresa di alimentazione
RUOTA DI SCORTASpare15ARuota di scorta
VOLANTE
RISCALDATO15ABCM
