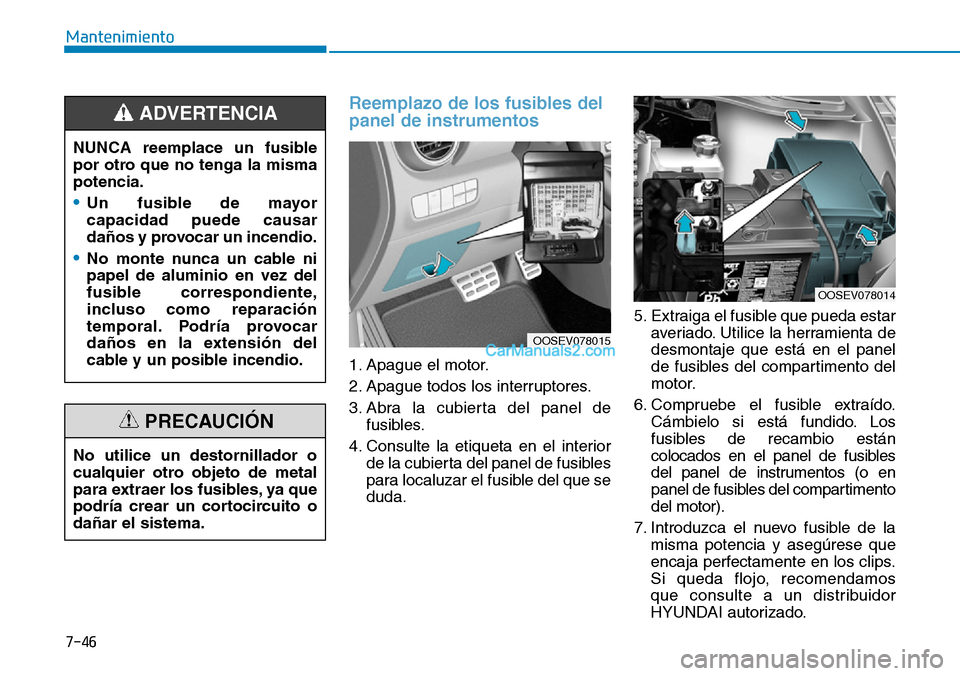

7-46
Mantenimiento
Reemplazo de los fusibles del
panel de instrumentos
1. Apague el motor.
2. Apague todos los interruptores.
3. Abra la cubierta del panel de
fusibles.
4. Consulte la etiqueta en el interior
de la cubierta del panel de fusibles
para localuzar el fusible del que se
duda.5. Extraiga el fusible que pueda estar
averiado. Utilice la herramienta de
desmontaje que está en el panel
de fusibles del compartimento del
motor.
6. Compruebe el fusible extraído.
Cámbielo si está fundido. Los
fusibles de recambio están
colocados en el panel de fusibles
del panel de instrumentos (o en
panel de fusibles del compartimento
del motor).
7. Introduzca el nuevo fusible de la
misma potencia y asegúrese que
encaja perfectamente en los clips.
Si queda flojo, recomendamos
que consulte a un distribuidor
HYUNDAI autorizado. No utilice un destornillador o
cualquier otro objeto de metal
para extraer los fusibles, ya que
podría crear un cortocircuito o
dañar el sistema.
PRECAUCIÓN
NUNCA reemplace un fusible
por otro que no tenga la misma
potencia.
•Un fusible de mayor
capacidad puede causar
daños y provocar un incendio.
•No monte nunca un cable ni
papel de aluminio en vez del
fusible correspondiente,
incluso como reparación
temporal. Podría provocar
daños en la extensión del
cable y un posible incendio.
ADVERTENCIA
OOSEV078015
OOSEV078014

7-47
7
Mantenimiento

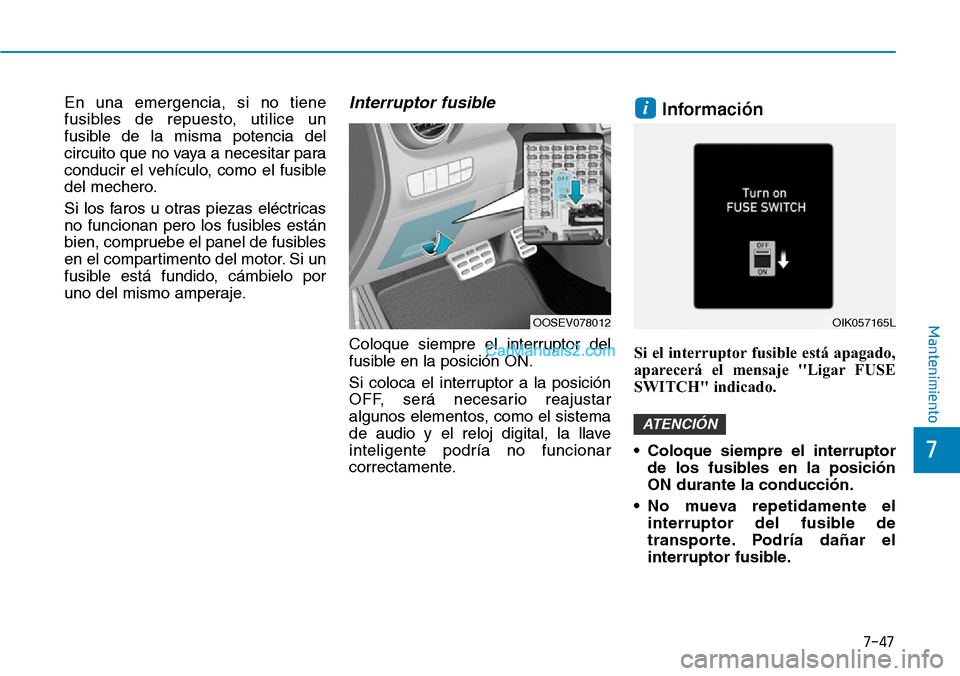

En una emergencia, si no tiene
fusibles de repuesto, utilice un
fusible de la misma potencia del
circuito que no vaya a necesitar para
conducir el vehículo, como el fusible
del mechero.
Si los faros u otras piezas eléctricas
no funcionan pero los fusibles están
bien, compruebe el panel de fusibles
en el compartimento del motor. Si un
fusible está fundido, cámbielo por
uno del mismo amperaje.Interruptor fusible
Coloque siempre el interruptor del
fusible en la posición ON.
Si coloca el interruptor a la posición
OFF, será necesario reajustar
algunos elementos, como el sistema
de audio y el reloj digital, la llave
inteligente podría no funcionar
correctamente.
Información
Si el interruptor fusible está apagado,
aparecerá el mensaje ''Ligar FUSE
SWITCH'' indicado.
• Coloque siempre el interruptor
de los fusibles en la posición
ON durante la conducción.
• No mueva repetidamente el
interruptor del fusible de
transporte. Podría dañar el
interruptor fusible.
ATENCIÓN
i
OOSEV078012OIK057165L

7-48
Mantenimiento

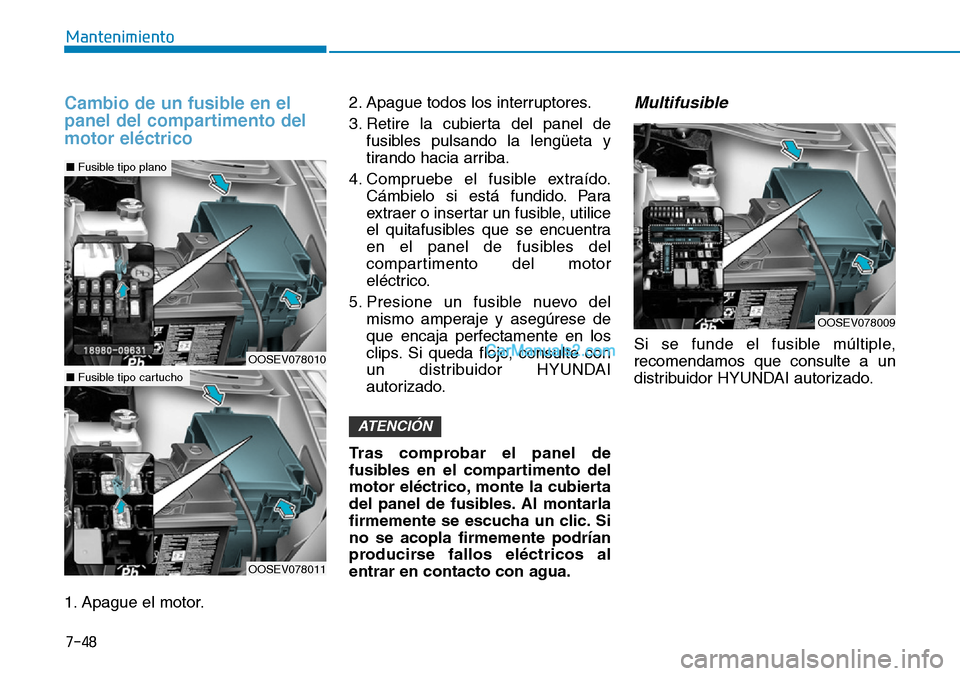

Cambio de un fusible en el
panel del compartimento del
motor eléctrico
1. Apague el motor.2. Apague todos los interruptores.
3. Retire la cubierta del panel de
fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Compruebe el fusible extraído.
Cámbielo si está fundido. Para
extraer o insertar un fusible, utilice
el quitafusibles que se encuentra
en el panel de fusibles del
compartimento del motor
eléctrico.
5. Presione un fusible nuevo del
mismo amperaje y asegúrese de
que encaja perfectamente en los
clips. Si queda flojo, consulte con
un distribuidor HYUNDAI
autorizado.
Tras comprobar el panel de
fusibles en el compartimento del
motor eléctrico, monte la cubierta
del panel de fusibles. Al montarla
firmemente se escucha un clic. Si
no se acopla firmemente podrían
producirse fallos eléctricos al
entrar en contacto con agua.
Multifusible
Si se funde el fusible múltiple,
recomendamos que consulte a un
distribuidor HYUNDAI autorizado.
ATENCIÓN
OOSEV078010
■Fusible tipo plano
OOSEV078011
■Fusible tipo cartucho
OOSEV078009

7-49
7
Mantenimiento

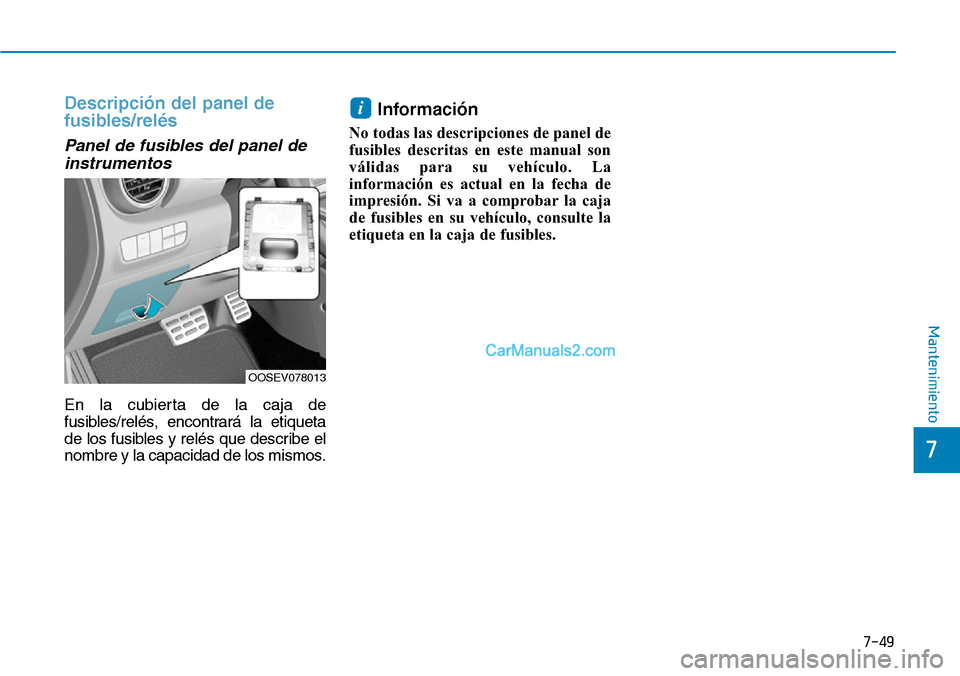

Descripción del panel de
fusibles/relés
Panel de fusibles del panel de
instrumentos
En la cubierta de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe el
nombre y la capacidad de los mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar la caja
de fusibles en su vehículo, consulte la
etiqueta en la caja de fusibles.
i
OOSEV078013

7-50
Mantenimiento

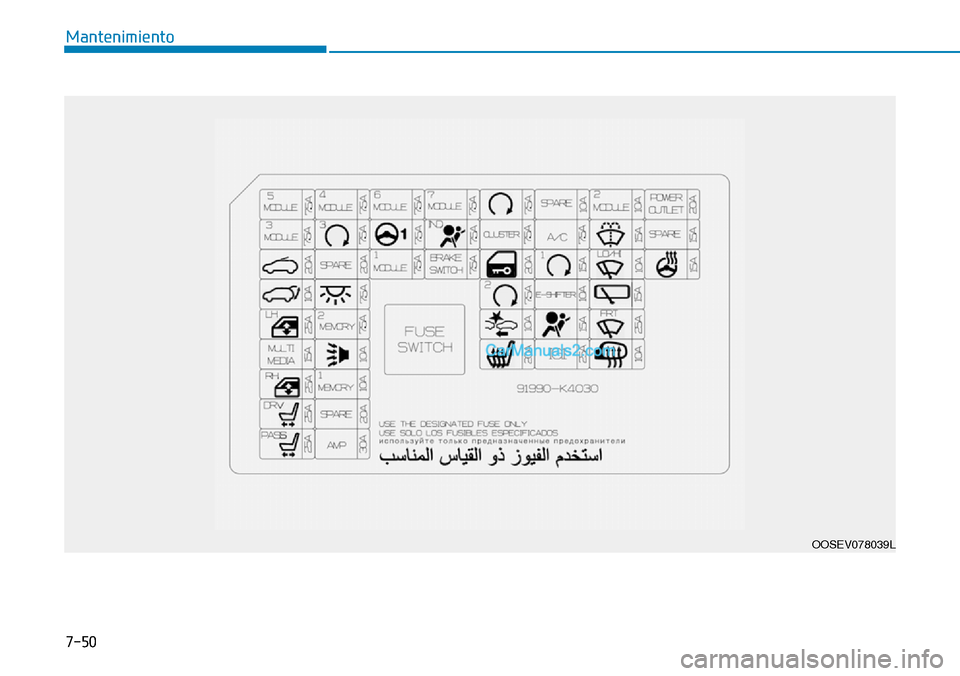

OOSEV078039L

7-51
7
Mantenimiento

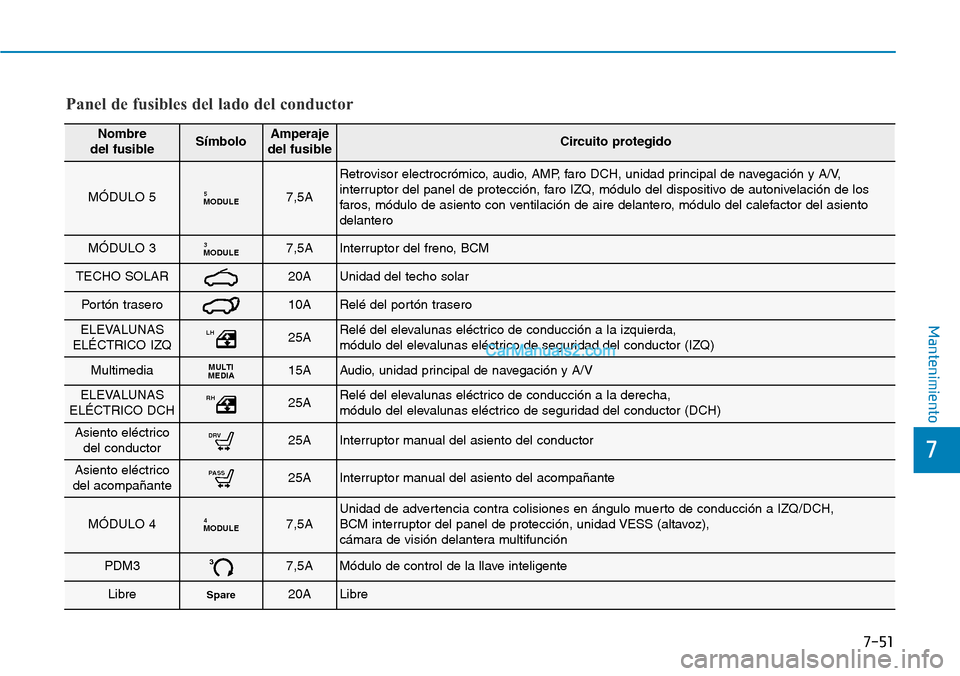

Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
MÓDULO 5MODULE57,5A
Retrovisor electrocrómico, audio, AMP, faro DCH, unidad principal de navegación y A/V,
interruptor del panel de protección, faro IZQ, módulo del dispositivo de autonivelación de los
faros, módulo de asiento con ventilación de aire delantero, módulo del calefactor del asiento
delantero
MÓDULO 3MODULE37,5AInterruptor del freno, BCM
TECHO SOLAR20AUnidad del techo solar
Portón trasero10ARelé del portón trasero
ELEVALUNAS
ELÉCTRICO IZQLH25ARelé del elevalunas eléctrico de conducción a la izquierda,
módulo del elevalunas eléctrico de seguridad del conductor (IZQ)
MultimediaMULTI
MEDIA15AAudio, unidad principal de navegación y A/V
ELEVALUNAS
ELÉCTRICO DCHRH25ARelé del elevalunas eléctrico de conducción a la derecha,
módulo del elevalunas eléctrico de seguridad del conductor (DCH)
Asiento eléctrico
del conductorDRV25AInterruptor manual del asiento del conductor
Asiento eléctrico
del acompañantePASS25AInterruptor manual del asiento del acompañante
MÓDULO 4MODULE47,5AUnidad de advertencia contra colisiones en ángulo muerto de conducción a IZQ/DCH,
BCM interruptor del panel de protección, unidad VESS (altavoz),
cámara de visión delantera multifunción
PDM337,5AMódulo de control de la llave inteligente
LibreSpare20ALibre

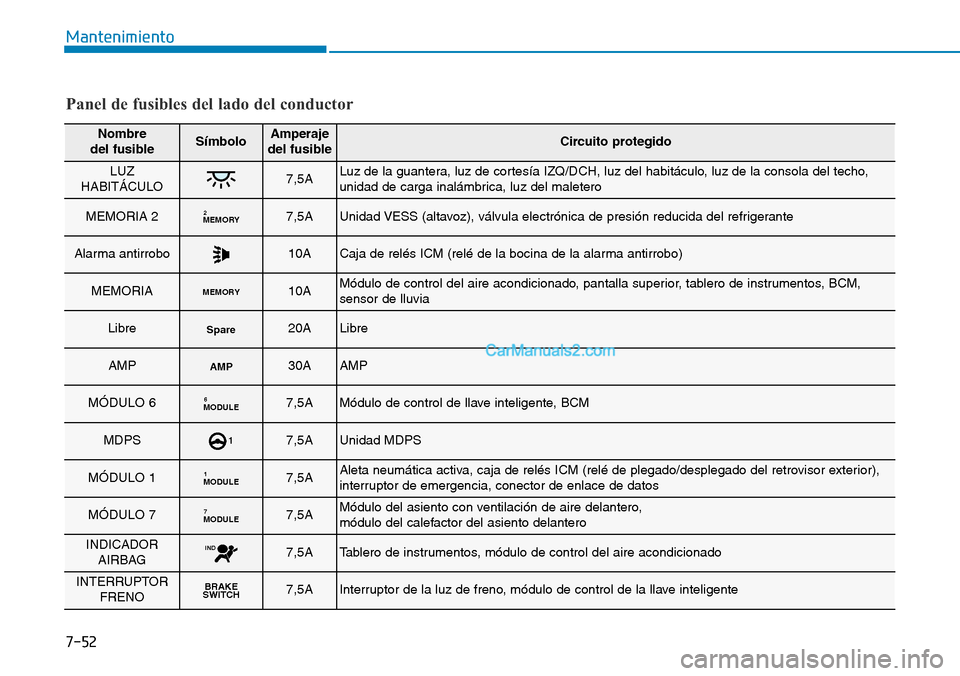

7-52
Mantenimiento
Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
LUZ
HABITÁCULO7,5ALuz de la guantera, luz de cortesía IZQ/DCH, luz del habitáculo, luz de la consola del techo,
unidad de carga inalámbrica, luz del maletero
MEMORIA 22MEMORY7,5AUnidad VESS (altavoz), válvula electrónica de presión reducida del refrigerante
Alarma antirrobo10ACaja de relés ICM (relé de la bocina de la alarma antirrobo)
MEMORIAMEMORY10AMódulo de control del aire acondicionado, pantalla superior, tablero de instrumentos, BCM,
sensor de lluvia
LibreSpare20ALibre
AMPAMP30AAMP
MÓDULO 6MODULE67,5AMódulo de control de llave inteligente, BCM
MDPS17,5AUnidad MDPS
MÓDULO 1MODULE17,5AAleta neumática activa, caja de relés ICM (relé de plegado/desplegado del retrovisor exterior),
interruptor de emergencia, conector de enlace de datos
MÓDULO 7MODULE77,5AMódulo del asiento con ventilación de aire delantero,
módulo del calefactor del asiento delantero
INDICADOR
AIRBAGIND7,5ATablero de instrumentos, módulo de control del aire acondicionado
INTERRUPTOR
FRENOBRAKE
SWITCH7,5AInterruptor de la luz de freno, módulo de control de la llave inteligente

7-53
7
Mantenimiento

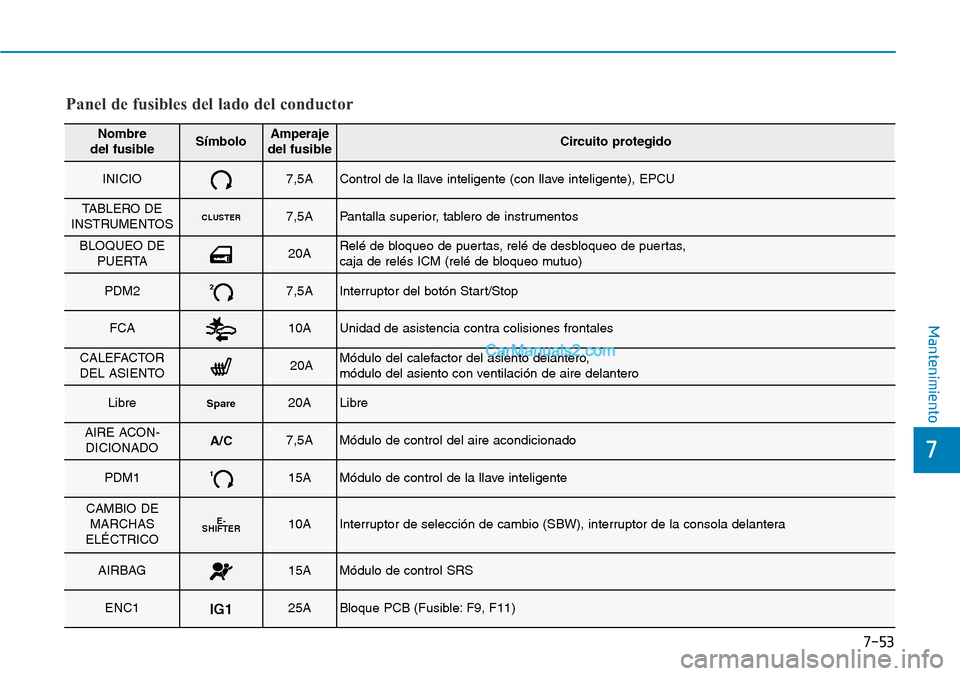

Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
INICIO7,5AControl de la llave inteligente (con llave inteligente), EPCU
TABLERO DE
INSTRUMENTOSCLUSTER7,5APantalla superior, tablero de instrumentos
BLOQUEO DE
PUERTA20ARelé de bloqueo de puertas, relé de desbloqueo de puertas,
caja de relés ICM (relé de bloqueo mutuo)
PDM227,5AInterruptor del botón Start/Stop
FCA10AUnidad de asistencia contra colisiones frontales
CALEFACTOR
DEL ASIENTO20AMódulo del calefactor del asiento delantero,
módulo del asiento con ventilación de aire delantero
LibreSpare20ALibre
AIRE ACON-DICIONADOA/C7,5AMódulo de control del aire acondicionado
PDM1115AMódulo de control de la llave inteligente
CAMBIO DE
MARCHAS
ELÉCTRICOE-
SHIFTER10AInterruptor de selección de cambio (SBW), interruptor de la consola delantera
AIRBAG15AMódulo de control SRS
ENC1IG125ABloque PCB (Fusible: F9, F11)

7-54
Mantenimiento

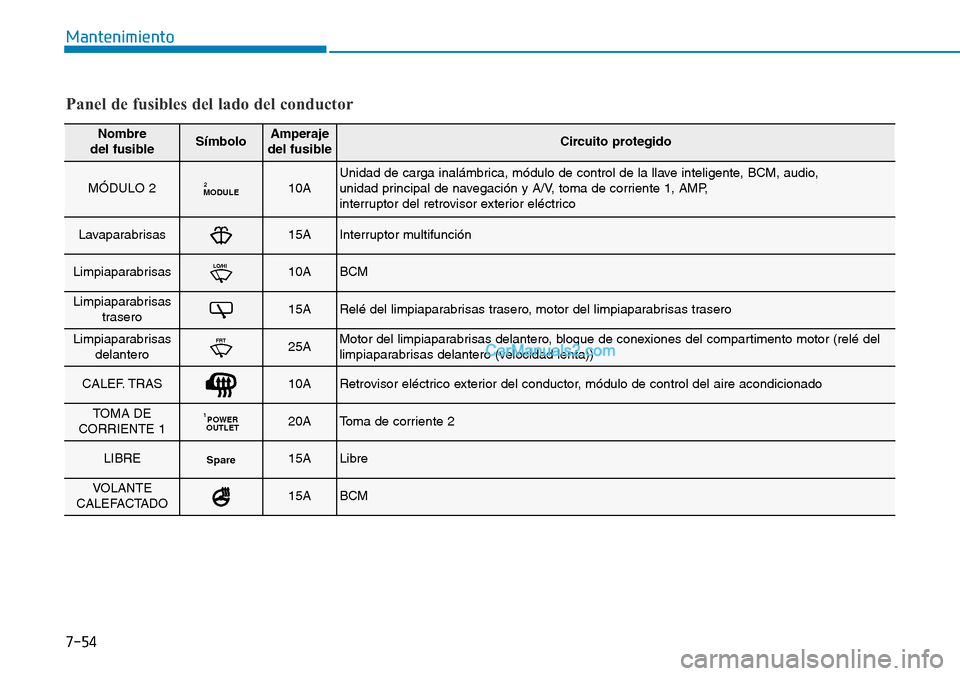

Panel de fusibles del lado del conductor
Nombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
MÓDULO 2MODULE210AUnidad de carga inalámbrica, módulo de control de la llave inteligente, BCM, audio,
unidad principal de navegación y A/V, toma de corriente 1, AMP,
interruptor del retrovisor exterior eléctrico
Lavaparabrisas15AInterruptor multifunción
LimpiaparabrisasLO/HI10ABCM
Limpiaparabrisas
trasero15ARelé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero
Limpiaparabrisas
delanteroFRT25AMotor del limpiaparabrisas delantero, bloque de conexiones del compartimento motor (relé del
limpiaparabrisas delantero (velocidad lenta))
CALEF. TRAS10ARetrovisor eléctrico exterior del conductor, módulo de control del aire acondicionado
TOMA DE
CORRIENTE 1POWER
OUTLET120AToma de corriente 2
LIBRESpare15ALibre
VOLANTE
CALEFACTADO15ABCM

7-55
7
Mantenimiento

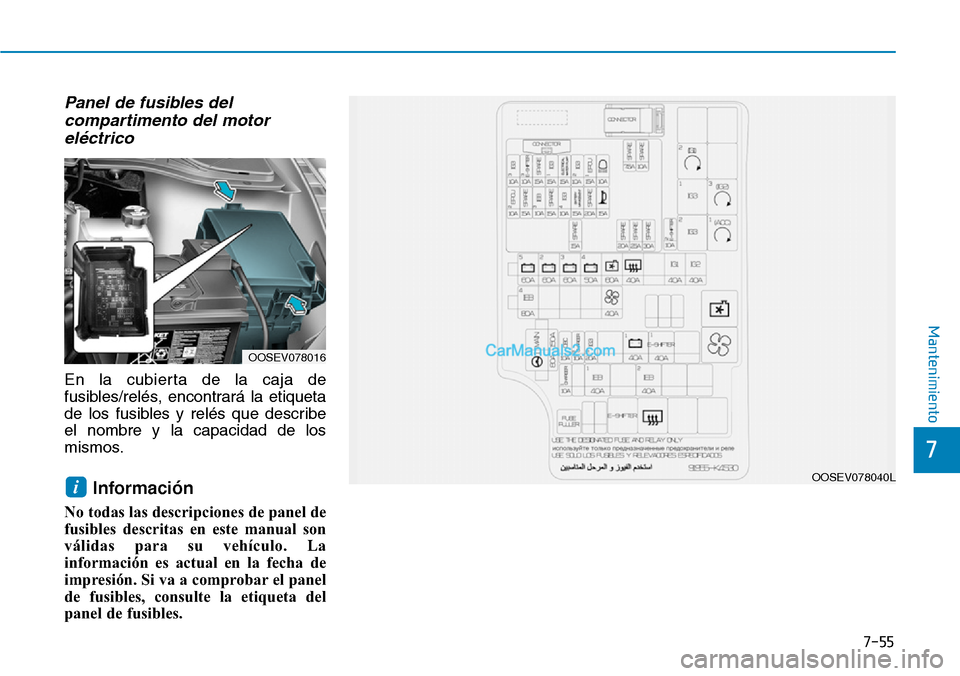

Panel de fusibles del
compartimento del motor
eléctrico
En la cubierta de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe
el nombre y la capacidad de los
mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del
panel de fusibles.
i
OOSEV078016
OOSEV078040L
