Mantenimiento

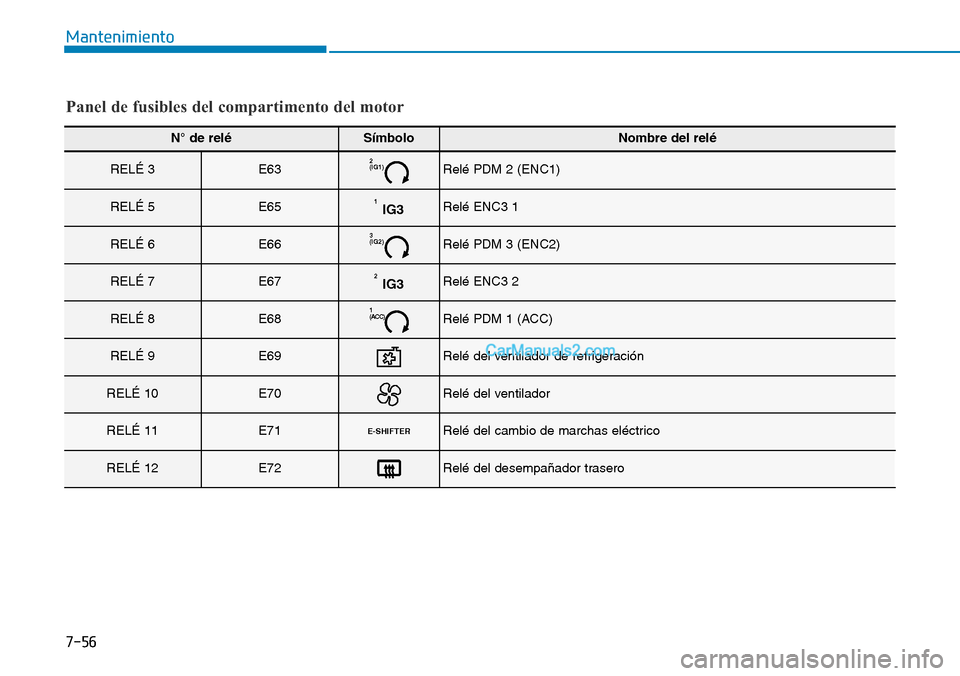

Panel de fusibles del compartimento del motor
N° de reléSímboloNombre del relé
RELÉ 3E632
(IG1)Relé PDM 2 (ENC1)
RELÉ 5E651IG3Relé ENC3 1
RELÉ 6E663
(IG2)Relé PDM 3 (ENC2)
RELÉ 7E672IG3Relé ENC3 2
RELÉ 8E681
(ACC)Relé PDM 1 (ACC)
RELÉ 9E69Relé del ventilador de refrigeración
RELÉ 10E70Relé del ventilador
RELÉ 11E71E-SHIFTERRelé del cambio de marchas eléctrico
RELÉ 12E72Relé del desempañador trasero

7-57
7
Mantenimiento

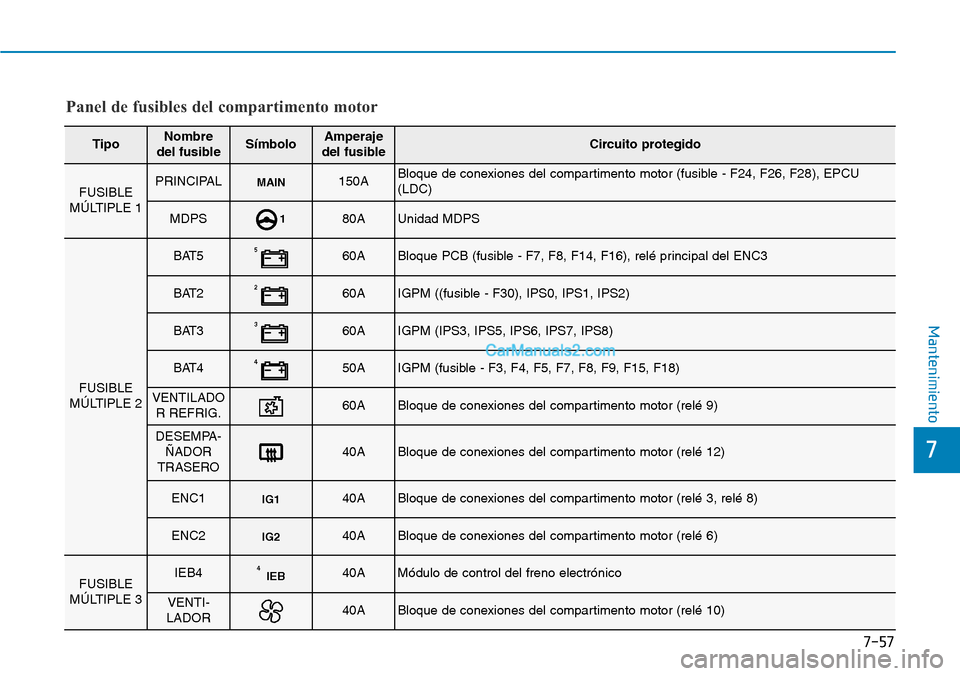

Panel de fusibles del compartimento motor
TipoNombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido
FUSIBLE
MÚLTIPLE 1PRINCIPALMAIN150ABloque de conexiones del compartimento motor (fusible - F24, F26, F28), EPCU
(LDC)
MDPS180AUnidad MDPS
FUSIBLE
MÚLTIPLE 2
BAT5560ABloque PCB (fusible - F7, F8, F14, F16), relé principal del ENC3
BAT2260AIGPM ((fusible - F30), IPS0, IPS1, IPS2)
BAT3360AIGPM (IPS3, IPS5, IPS6, IPS7, IPS8)
BAT4450AIGPM (fusible - F3, F4, F5, F7, F8, F9, F15, F18)
VENTILADO
R REFRIG.60ABloque de conexiones del compartimento motor (relé 9)
DESEMPA-ÑADOR
TRASERO40ABloque de conexiones del compartimento motor (relé 12)
ENC1IG140ABloque de conexiones del compartimento motor (relé 3, relé 8)
ENC2IG240ABloque de conexiones del compartimento motor (relé 6)
FUSIBLE
MÚLTIPLE 3IEB4IEB440AMódulo de control del freno electrónico
VENTI-LADOR40ABloque de conexiones del compartimento motor (relé 10)

7-58
Mantenimiento
Panel de fusibles del compartimento motor
TipoNombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido

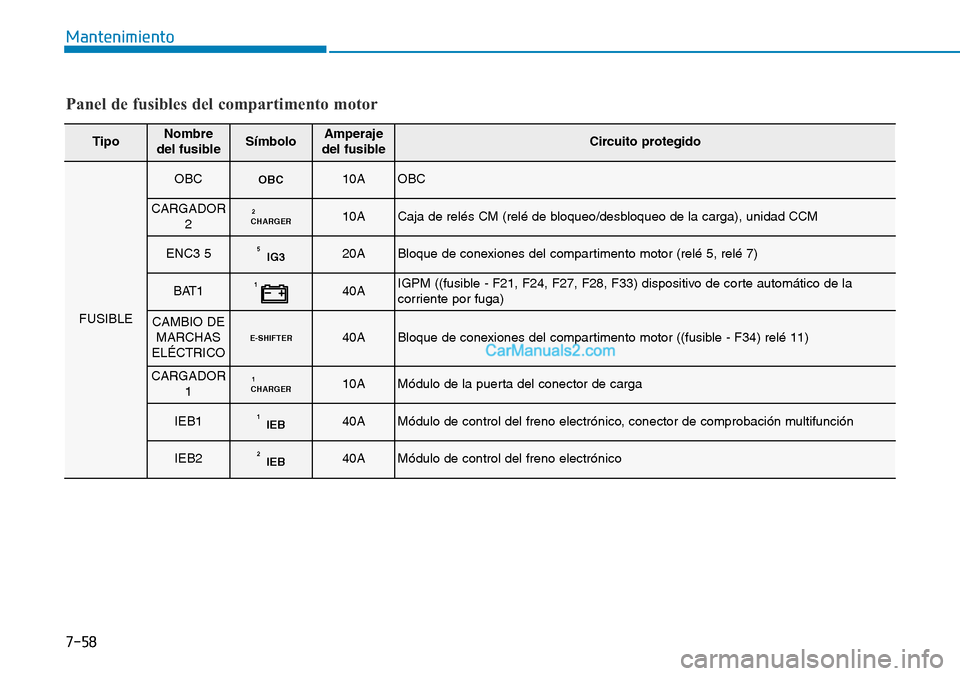

FUSIBLE
OBCOBC10AOBC
CARGADOR
2CHARGER210ACaja de relés CM (relé de bloqueo/desbloqueo de la carga), unidad CCM
ENC3 5IG3520ABloque de conexiones del compartimento motor (relé 5, relé 7)
BAT1140AIGPM ((fusible - F21, F24, F27, F28, F33) dispositivo de corte automático de la
corriente por fuga)
CAMBIO DE
MARCHAS
ELÉCTRICOE-SHIFTER40ABloque de conexiones del compartimento motor ((fusible - F34) relé 11)
CARGADOR
1CHARGER110AMódulo de la puerta del conector de carga
IEB1IEB140AMódulo de control del freno electrónico, conector de comprobación multifunción
IEB2IEB240AMódulo de control del freno electrónico

7-59
7
Mantenimiento
Panel de fusibles del compartimento motor
TipoNombre
del fusibleSímboloAmperaje
del fusibleCircuito protegido

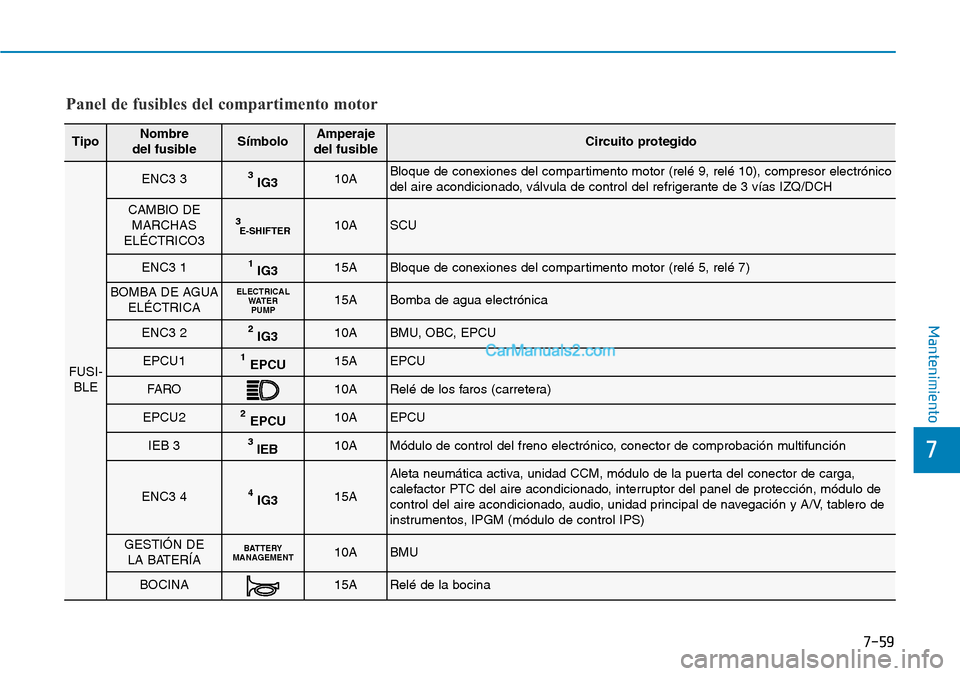

FUSI-BLE
ENC3 33IG310ABloque de conexiones del compartimento motor (relé 9, relé 10), compresor electrónico
del aire acondicionado, válvula de control del refrigerante de 3 vías IZQ/DCH
CAMBIO DE
MARCHAS
ELÉCTRICO3
E-SHIFTER 310ASCU
ENC3 11IG315ABloque de conexiones del compartimento motor (relé 5, relé 7)
BOMBA DE AGUA
ELÉCTRICAELECTRICAL
WATER
PUMP15ABomba de agua electrónica
ENC3 22IG310ABMU, OBC, EPCU
EPCU1EPCU115AEPCU
FA R O10ARelé de los faros (carretera)
EPCU2EPCU210AEPCU
IEB 33IEB10AMódulo de control del freno electrónico, conector de comprobación multifunción
ENC3 44IG315A
Aleta neumática activa, unidad CCM, módulo de la puerta del conector de carga,
calefactor PTC del aire acondicionado, interruptor del panel de protección, módulo de
control del aire acondicionado, audio, unidad principal de navegación y A/V, tablero de
instrumentos, IPGM (módulo de control IPS)
GESTIÓN DE
LA BATERÍABATTERY
MANAGEMENT10ABMU
BOCINA15ARelé de la bocina

7-60
Mantenimiento

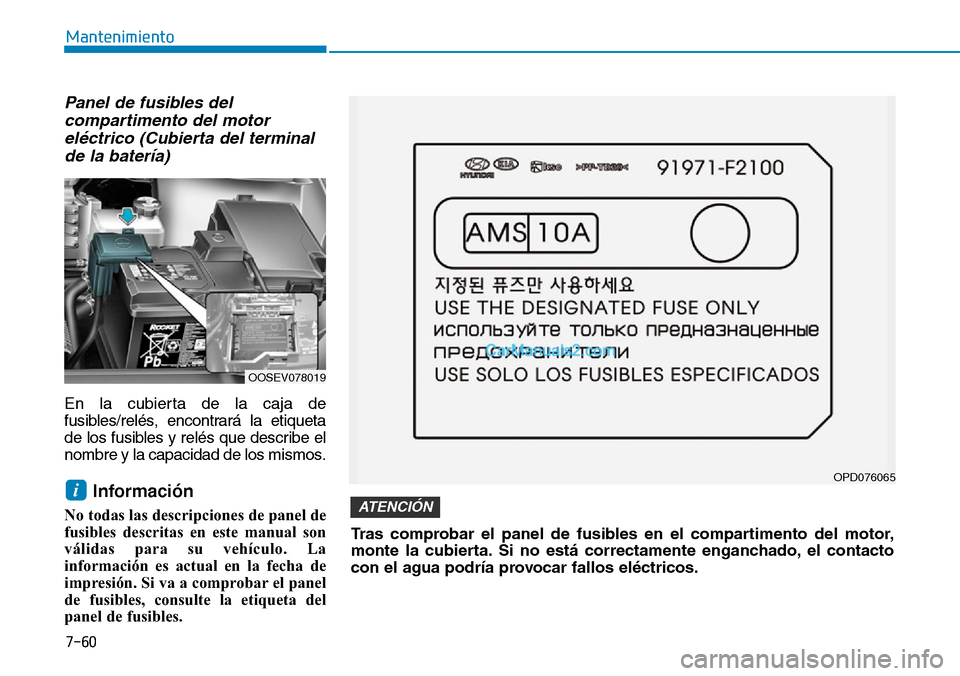

Panel de fusibles del
compartimento del motor
eléctrico (Cubierta del terminal
de la batería)
En la cubierta de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe el
nombre y la capacidad de los mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del
panel de fusibles.
i
Tras comprobar el panel de fusibles en el compartimento del motor,
monte la cubierta. Si no está correctamente enganchado, el contacto
con el agua podría provocar fallos eléctricos.
ATENCIÓN
OOSEV078019
OPD076065

7-61
7
Mantenimiento
BOMBILLAS
Solicite a un distribuidor HYUNDAI
autorizado para cambiar las luces de
la mayoría de los vehículos. Es difícil
reemplazar bombillas porque es
necesario retirar otras partes del
vehículo para poder extraer la
bombilla. Sobre todo si tiene que
extraer el conjunto de faros para
llegar a las bombilla(s).
Desmontar/montar el conjunto de
faros puede perjudicar al vehículo.Asegúrese de cambiar la lámpara
fundida por otra del mismo
amperaje. De lo contrario, puede
dañar el fusible o el sistema de
conexiones eléctricas.
Información
Después de lluvias intensas o de
lavado, los pilotos podrían aparecer
escarcha. Se debe a la diferencia de
temperatura entre el interior y el
exterior de la lámpara.
Es similar a la condensación
producida en la ventana del vehículo
durante lluvia y no indica ningún
problema del vehículo. Si se introduce
agua en los circuitos de la bombilla,
haga revisar el vehículo en un
concesionario autorizado HYUNDAI.
Información
• Una luz que funcione con
normalidad podría parpadear
brevemente para estabilizar el
sistema de control eléctrico del
vehículo. No obstante, si la luz se
apaga después de parpadear
brevemente, o si el parpadeo
persiste, recomendamos que haga
revisar el sistema por un
distribuidor HYUNDAI autorizado.
• Las luces de posición podrían no
encenderse al conectar el
interruptor de las luces de posición,
pero las luces de posición y los faros
podrían encenderse al conectar el
interruptor de los faros. Ello puede
deberse a una avería de la red o a un
fallo del sistema de control eléctrico
del vehículo. Si ello ocurre,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
i
i
ATENCIÓN
•Antes de empezar a trabajar en
las luces, pise el pedal, cambie
a P (estacionamiento), aplique
el pedal del freno, coloque el
botón de encendido en la
posición y tome la llave para
abandonar el vehículo para
evitar movimientos repentinos
del vehículo y evitar posibles
descargas eléctricas.
•Tenga en cuenta que las
bombillas pueden estar
calientes y pueden quemarle
los dedos.
ADVERTENCIA

7-62
Mantenimiento
Información
Haga ajustar la orientación de los
faros después de un accidente o
después de reinstalar el conjunto de
los faros por un distribuidor
HYUNDAI autorizado.
Información
Cambio de tráfico (para Europa)
La distribución de la luz de los faros
de cruce es asimétrica. Si se va al
extranjero a un país que conduzcan
por el lado opuesto, esta pieza
asimétrica podría deslumbrar a los
conductores que circulan en sentido
opuesto. Para evitar deslumbra-
mientos y cumplir con las regulaciones
ECE deben llevarse a cabo una serie
de soluciones técnicas (p. ej: sistema
de cambio automático, hoja adhesiva,
proyección). Estos faros están
diseñados para no deslumbrar a los
conductores que circulan en sentido
opuesto. No necesita cambiar los faros
en un país que conduzcan en sentido
opuesto.

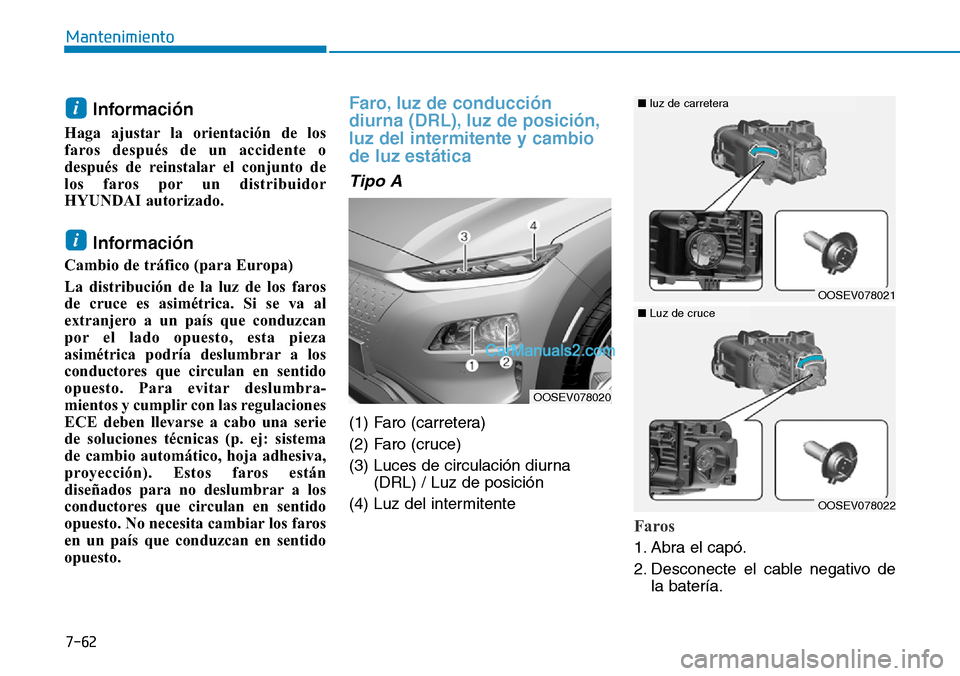

Faro, luz de conducción
diurna (DRL), luz de posición,
luz del intermitente y cambio
de luz estática
Tipo A
(1) Faro (carretera)
(2) Faro (cruce)
(3) Luces de circulación diurna
(DRL) / Luz de posición
(4) Luz del intermitente
Faros
1. Abra el capó.
2. Desconecte el cable negativo de
la batería.
i
i
OOSEV078020
OOSEV078021
■luz de carretera
OOSEV078022
■Luz de cruce

7-63
7
Mantenimiento

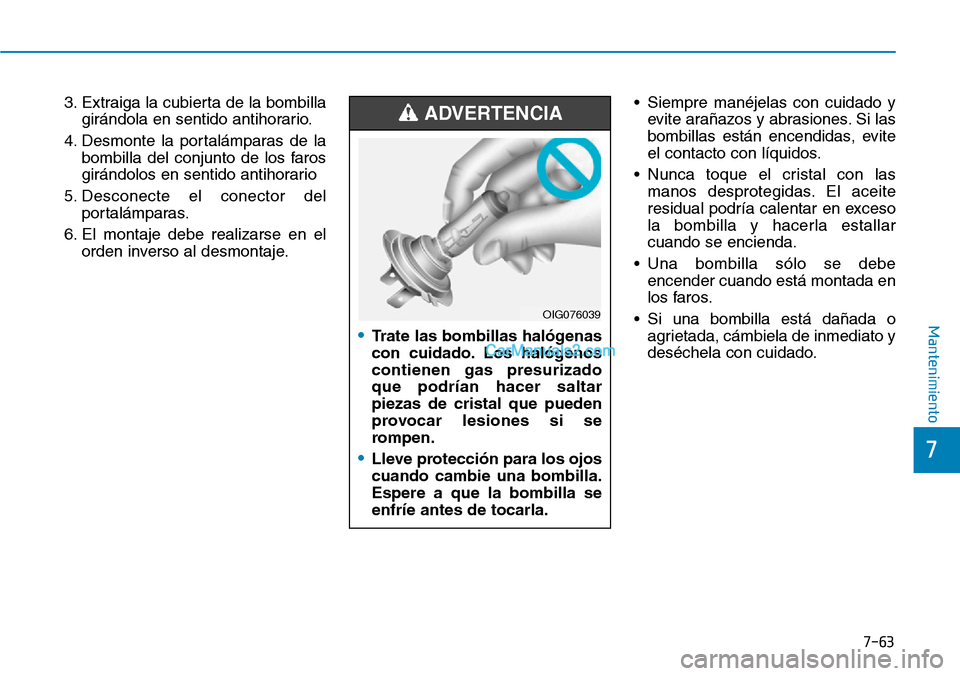

3. Extraiga la cubierta de la bombilla
girándola en sentido antihorario.
4. Desmonte la portalámparas de la
bombilla del conjunto de los faros
girándolos en sentido antihorario
5. Desconecte el conector del
portalámparas.
6. El montaje debe realizarse en el
orden inverso al desmontaje.• Siempre manéjelas con cuidado y
evite arañazos y abrasiones. Si las
bombillas están encendidas, evite
el contacto con líquidos.
• Nunca toque el cristal con las
manos desprotegidas. El aceite
residual podría calentar en exceso
la bombilla y hacerla estallar
cuando se encienda.
• Una bombilla sólo se debe
encender cuando está montada en
los faros.
• Si una bombilla está dañada o
agrietada, cámbiela de inmediato y
deséchela con cuidado.
•Trate las bombillas halógenas
con cuidado. Los halógenos
contienen gas presurizado
que podrían hacer saltar
piezas de cristal que pueden
provocar lesiones si se
rompen.
•Lleve protección para los ojos
cuando cambie una bombilla.
Espere a que la bombilla se
enfríe antes de tocarla.
ADVERTENCIA
OIG076039

7-64
Mantenimiento

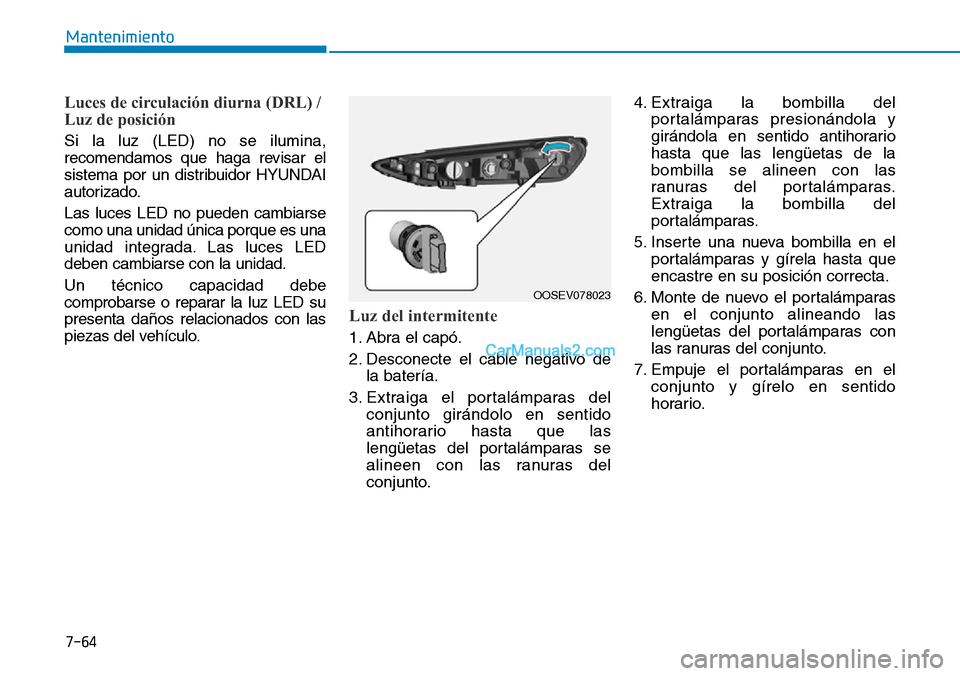

Luces de circulación diurna (DRL) /
Luz de posición
Si la luz (LED) no se ilumina,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
Las luces LED no pueden cambiarse
como una unidad única porque es una
unidad integrada. Las luces LED
deben cambiarse con la unidad.
Un técnico capacidad debe
comprobarse o reparar la luz LED su
presenta daños relacionados con las
piezas del vehículo.
Luz del intermitente
1. Abra el capó.
2. Desconecte el cable negativo de
la batería.
3. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.4. Extraiga la bombilla del
portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas.
5. Inserte una nueva bombilla en el
portalámparas y gírela hasta que
encastre en su posición correcta.
6. Monte de nuevo el portalámparas
en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
7. Empuje el portalámparas en el
conjunto y gírelo en sentido
horario.
OOSEV078023

7-65
7
Mantenimiento
Tipo B
(1) Luz estática (faro de cruce)
(2) Faro (cruce/carretera)
(3) Luces de circulación diurna
(DRL) / Luz de posición
(4) Luz de intermitente
Luz estática (faro de cruce)
1. Abra el capó.
2. Desconecte el cable negativo de
la batería.
3. Extraiga la cubierta de la bombilla
girándola en sentido antihorario.
4. Desmonte la portalámparas de la
bombilla del conjunto de los faros
girándolos en sentido antihorario
5. Desconecte el conector del
portalámparas.
6. El montaje debe realizarse en el
orden inverso al desmontaje.•Trate las bombillas halógenas
con cuidado. Los halógenos
contienen gas presurizado
que podrían hacer saltar
piezas de cristal que pueden
provocar lesiones si se
rompen.
•Lleve protección para los ojos
cuando cambie una bombilla.
Espere a que la bombilla se
enfríe antes de tocarla.
ADVERTENCIA
OIG076039OOSEV078025
