Hyundai Kona EV 2020 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2020, Model line: Kona EV, Model: Hyundai Kona EV 2020Pages: 647, PDF Size: 50.3 MB
Page 41 of 647

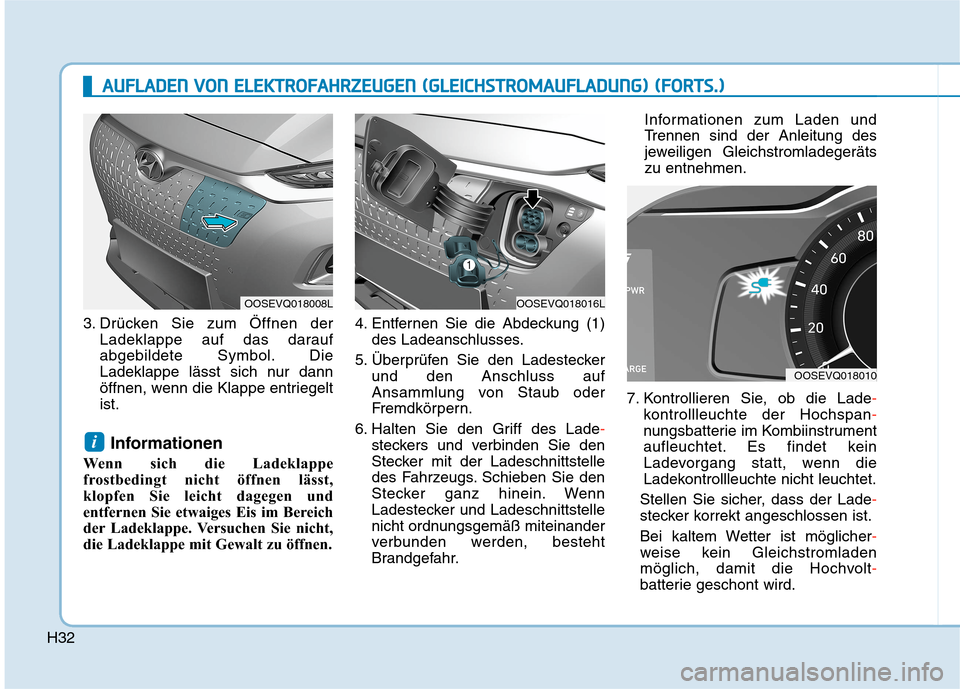

H32
3. Drücken Sie zum Öffnen der
Ladeklappe auf das darauf
abgebildete Symbol. Die
Ladeklappe lässt sich nur dann
öffnen, wenn die Klappe entriegelt
ist.
Informationen
Wenn sich die Ladeklappe
frostbedingt nicht öffnen lässt,
klopfen Sie leicht dagegen und
entfernen Sie etwaiges Eis im Bereich
der Ladeklappe. Versuchen Sie nicht,
die Ladeklappe mit Gewalt zu öffnen.4. Entfernen Sie die Abdeckung (1)
des Ladeanschlusses.
5. Überprüfen Sie den Ladestecker
und den Anschluss auf
Ansammlung von Staub oder
Fremdkörpern.
6. Halten Sie den Griff des Lade-
steckers und verbinden Sie den
Stecker mit der Ladeschnittstelle
des Fahrzeugs. Schieben Sie den
Stecker ganz hinein. Wenn
Ladestecker und Ladeschnittstelle
nicht ordnungsgemäß miteinander
verbunden werden, besteht
Brandgefahr.Informationen zum Laden und
Trennen sind der Anleitung des
jeweiligen Gleichstromladegeräts
zu entnehmen.
7. Kontrollieren Sie, ob die Lade-
kontrollleuchte der Hochspan-
nungsbatterie im Kombiinstrument
aufleuchtet. Es findet kein
Ladevorgang statt, wenn die
Ladekontrollleuchte nicht leuchtet.
Stellen Sie sicher, dass der Lade-
stecker korrekt angeschlossen ist.
Bei kaltem Wetter ist möglicher-
weise kein Gleichstromladen
möglich, damit die Hochvolt-
batterie geschont wird.
i
OOSEVQ018016LOOSEVQ018008L
OOSEVQ018010
A AU
UF
FL
LA
AD
DE
EN
N
V
VO
ON
N
E
EL
LE
EK
KT
TR
RO
OF
FA
AH
HR
RZ
ZE
EU
UG
GE
EN
N
(
(G
GL
LE
EI
IC
CH
HS
ST
TR
RO
OM
MA
AU
UF
FL
LA
AD
DU
UN
NG
G)
)
(
(F
FO
OR
RT
TS
S.
.)
)
Page 42 of 647

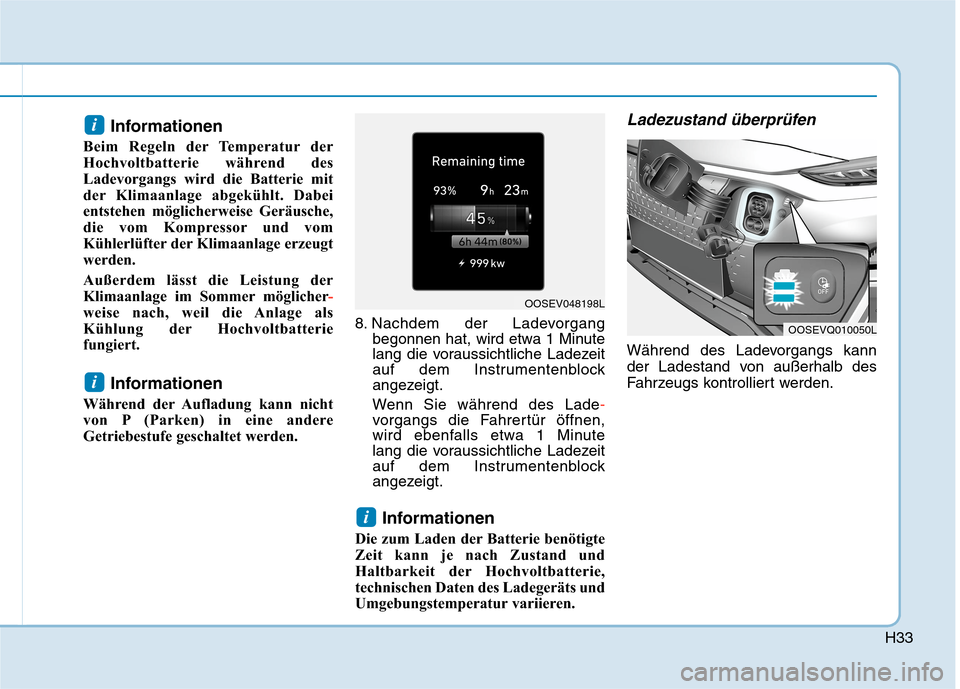

H33
Informationen
Beim Regeln der Temperatur der
Hochvoltbatterie während des
Ladevorgangs wird die Batterie mit
der Klimaanlage abgekühlt. Dabei
entstehen möglicherweise Geräusche,
die vom Kompressor und vom
Kühlerlüfter der Klimaanlage erzeugt
werden.
Außerdem lässt die Leistung der
Klimaanlage im Sommer möglicher-
weise nach, weil die Anlage als
Kühlung der Hochvoltbatterie
fungiert.
Informationen
Während der Aufladung kann nicht
von P (Parken) in eine andere
Getriebestufe geschaltet werden.8. Nachdem der Ladevorgang
begonnen hat, wird etwa 1 Minute
lang die voraussichtliche Ladezeit
auf dem Instrumentenblock
angezeigt.
Wenn Sie während des Lade-
vorgangs die Fahrertür öffnen,
wird ebenfalls etwa 1 Minute
lang die voraussichtliche Ladezeit
auf dem Instrumentenblock
angezeigt.
Informationen
Die zum Laden der Batterie benötigte
Zeit kann je nach Zustand und
Haltbarkeit der Hochvoltbatterie,
technischen Daten des Ladegeräts und
Umgebungstemperatur variieren.
Ladezustand überprüfen
Während des Ladevorgangs kann
der Ladestand von außerhalb des
Fahrzeugs kontrolliert werden.
i
i
i
OOSEV048198L
OOSEVQ010050L
Page 43 of 647

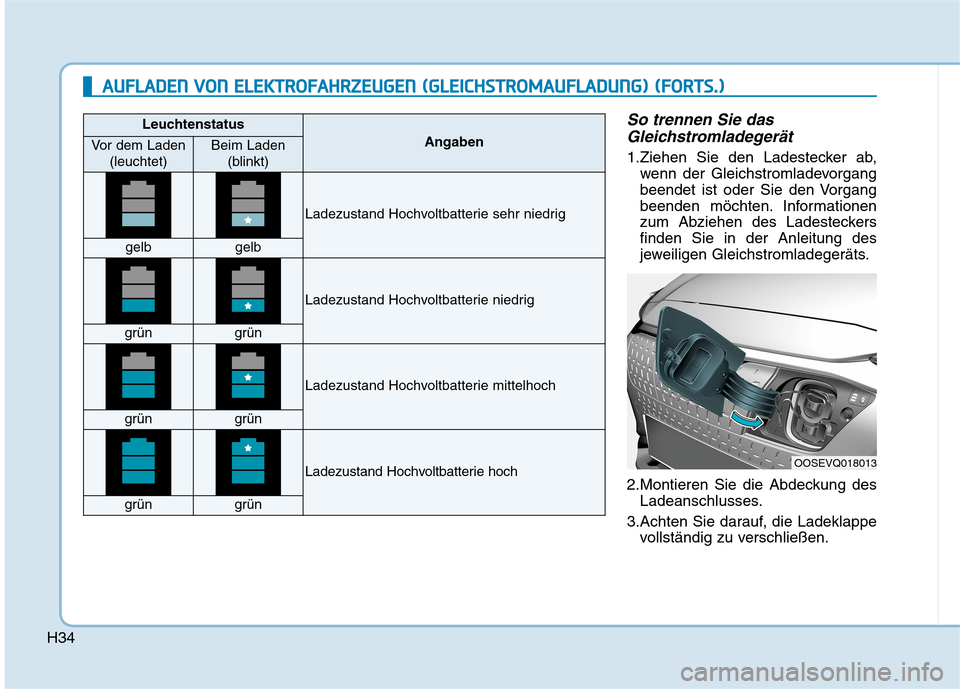

H34
So trennen Sie das
Gleichstromladegerät
1.Ziehen Sie den Ladestecker ab,
wenn der Gleichstromladevorgang
beendet ist oder Sie den Vorgang
beenden möchten. Informationen
zum Abziehen des Ladesteckers
finden Sie in der Anleitung des
jeweiligen Gleichstromladegeräts.
2.Montieren Sie die Abdeckung des
Ladeanschlusses.
3.Achten Sie darauf, die Ladeklappe
vollständig zu verschließen.
OOSEVQ018013
Leuchtenstatus
AngabenVor dem Laden
(leuchtet)Beim Laden
(blinkt)
Ladezustand Hochvoltbatterie sehr niedrig
gelbgelb
Ladezustand Hochvoltbatterie niedrig
grüngrün
Ladezustand Hochvoltbatterie mittelhoch
grüngrün
Ladezustand Hochvoltbatterie hoch
grüngrün
A AU
UF
FL
LA
AD
DE
EN
N
V
VO
ON
N
E
EL
LE
EK
KT
TR
RO
OF
FA
AH
HR
RZ
ZE
EU
UG
GE
EN
N
(
(G
GL
LE
EI
IC
CH
HS
ST
TR
RO
OM
MA
AU
UF
FL
LA
AD
DU
UN
NG
G)
)
(
(F
FO
OR
RT
TS
S.
.)
)
Page 44 of 647

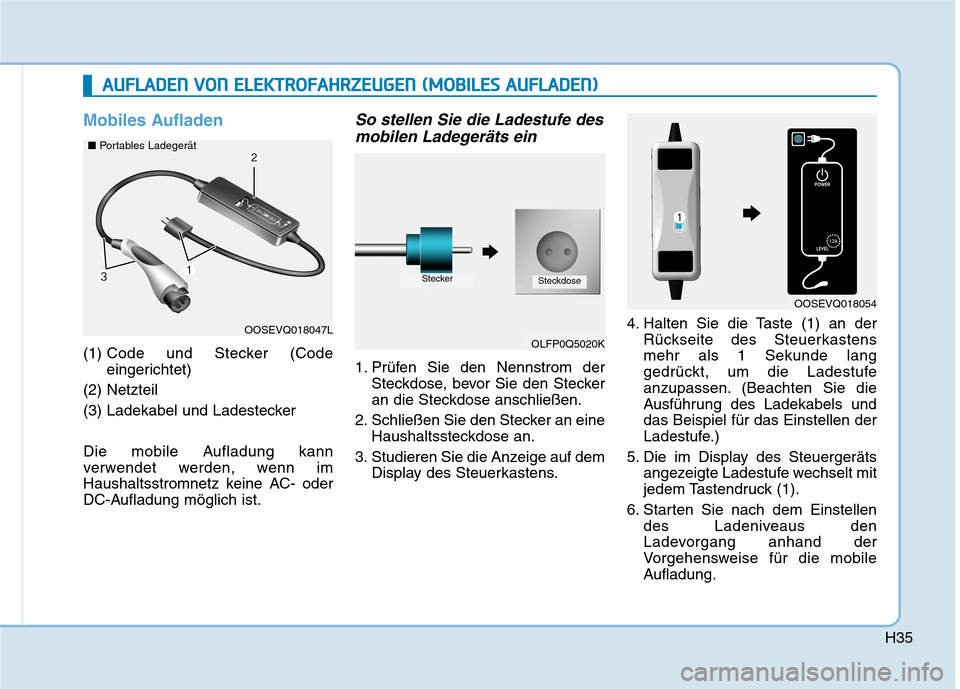

H35
Mobiles Aufladen
(1) Code und Stecker (Code
eingerichtet)
(2) Netzteil
(3) Ladekabel und Ladestecker
Die mobile Aufladung kann
verwendet werden, wenn im
Haushaltsstromnetz keine AC- oder
DC-Aufladung möglich ist.
So stellen Sie die Ladestufe des
mobilen Ladegeräts ein
1. Prüfen Sie den Nennstrom der
Steckdose, bevor Sie den Stecker
an die Steckdose anschließen.
2. Schließen Sie den Stecker an eine
Haushaltssteckdose an.
3. Studieren Sie die Anzeige auf dem
Display des Steuerkastens.4. Halten Sie die Taste (1) an der
Rückseite des Steuerkastens
mehr als 1 Sekunde lang
gedrückt, um die Ladestufe
anzupassen. (Beachten Sie die
Ausführung des Ladekabels und
das Beispiel für das Einstellen der
Ladestufe.)
5. Die im Display des Steuergeräts
angezeigte Ladestufe wechselt mit
jedem Tastendruck (1).
6. Starten Sie nach dem Einstellen
des Ladeniveaus den
Ladevorgang anhand der
Vorgehensweise für die mobile
Aufladung.
A AU
UF
FL
LA
AD
DE
EN
N
V
VO
ON
N
E
EL
LE
EK
KT
TR
RO
OF
FA
AH
HR
RZ
ZE
EU
UG
GE
EN
N
(
(M
MO
OB
BI
IL
LE
ES
S
A
AU
UF
FL
LA
AD
DE
EN
N)
)
OOSEVQ018047LOLFP0Q5020K
SteckerSteckdose
OOSEVQ018054 ■Portables Ladegerät
Page 45 of 647

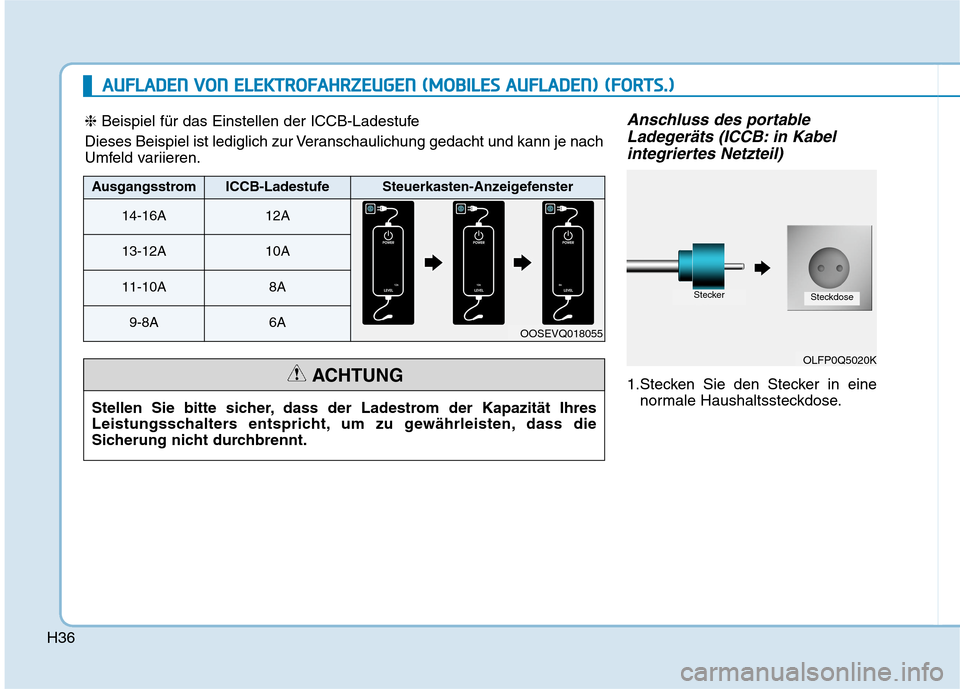

H36
Anschluss des portable
Ladegeräts (ICCB: in Kabel
integriertes Netzteil)
1.Stecken Sie den Stecker in eine
normale Haushaltssteckdose.
OLFP0Q5020K
SteckerSteckdose
❈Beispiel für das Einstellen der ICCB-Ladestufe
Dieses Beispiel ist lediglich zur Veranschaulichung gedacht und kann je nach
Umfeld variieren.
AusgangsstromICCB-LadestufeSteuerkasten-Anzeigefenster
14-16A12A
13-12A10A
11-10A8A
9-8A6AOOSEVQ018055
A AU
UF
FL
LA
AD
DE
EN
N
V
VO
ON
N
E
EL
LE
EK
KT
TR
RO
OF
FA
AH
HR
RZ
ZE
EU
UG
GE
EN
N
(
(M
MO
OB
BI
IL
LE
ES
S
A
AU
UF
FL
LA
AD
DE
EN
N)
)
(
(F
FO
OR
RT
TS
S.
.)
)
Stellen Sie bitte sicher, dass der Ladestrom der Kapazität Ihres
Leistungsschalters entspricht, um zu gewährleisten, dass die
Sicherung nicht durchbrennt.
ACHTUNG
Page 46 of 647

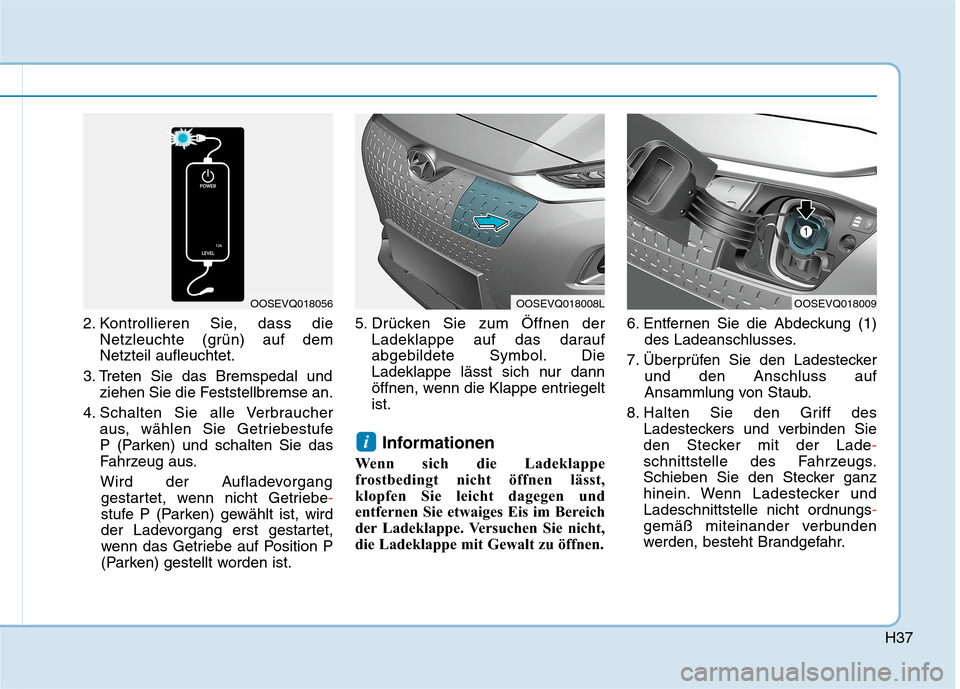

H37
2. Kontrollieren Sie, dass die
Netzleuchte (grün) auf dem
Netzteil aufleuchtet.
3. Treten Sie das Bremspedal und
ziehen Sie die Feststellbremse an.
4. Schalten Sie alle Verbraucher
aus, wählen Sie Getriebestufe
P (Parken) und schalten Sie das
Fahrzeug aus.
Wird der Aufladevorgang
gestartet, wenn nicht Getriebe-
stufe P (Parken) gewählt ist, wird
der Ladevorgang erst gestartet,
wenn das Getriebe auf Position P
(Parken) gestellt worden ist.5. Drücken Sie zum Öffnen der
Ladeklappe auf das darauf
abgebildete Symbol. Die
Ladeklappe lässt sich nur dann
öffnen, wenn die Klappe entriegelt
ist.
Informationen
Wenn sich die Ladeklappe
frostbedingt nicht öffnen lässt,
klopfen Sie leicht dagegen und
entfernen Sie etwaiges Eis im Bereich
der Ladeklappe. Versuchen Sie nicht,
die Ladeklappe mit Gewalt zu öffnen.6. Entfernen Sie die Abdeckung (1)
des Ladeanschlusses.
7. Überprüfen Sie den Ladestecker
und den Anschluss auf
Ansammlung von Staub.
8. Halten Sie den Griff des
Ladesteckers und verbinden Sie
den Stecker mit der Lade-
schnittstelle des Fahrzeugs.
Schieben Sie den Stecker ganz
hinein. Wenn Ladestecker und
Ladeschnittstelle nicht ordnungs-
gemäß miteinander verbunden
werden, besteht Brandgefahr.
i
OOSEVQ018008LOOSEVQ018009OOSEVQ018056
Page 47 of 647

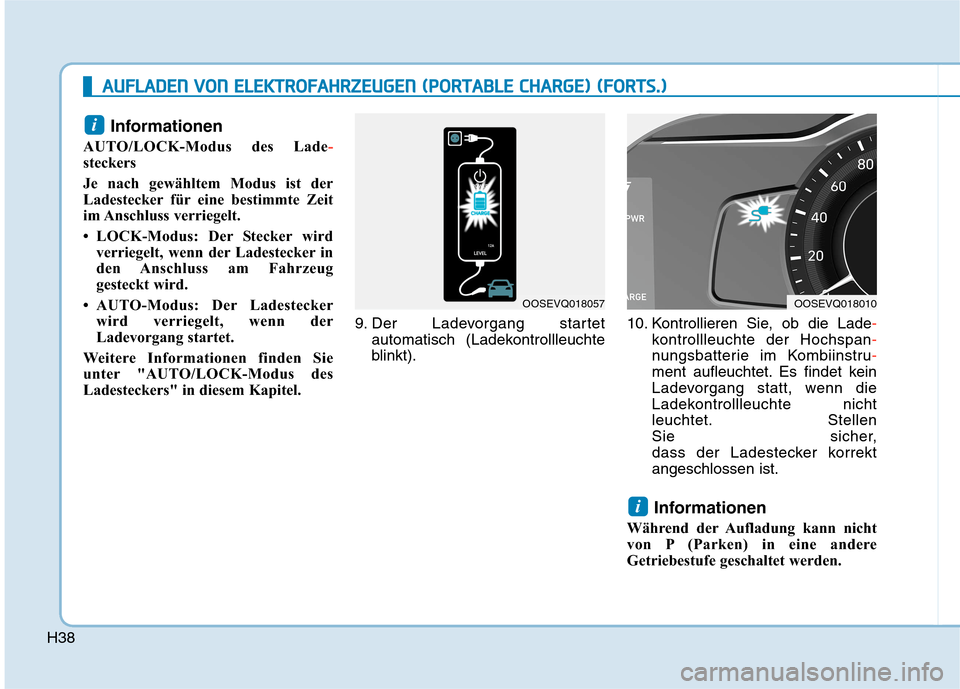

H38
Informationen
AUTO/LOCK-Modus des Lade-
steckers
Je nach gewähltem Modus ist der
Ladestecker für eine bestimmte Zeit
im Anschluss verriegelt.
• LOCK-Modus: Der Stecker wird
verriegelt, wenn der Ladestecker in
den Anschluss am Fahrzeug
gesteckt wird.
• AUTO-Modus: Der Ladestecker
wird verriegelt, wenn der
Ladevorgang startet.
Weitere Informationen finden Sie
unter "AUTO/LOCK-Modus des
Ladesteckers" in diesem Kapitel.9. Der Ladevorgang startet
automatisch (Ladekontrollleuchte
blinkt).10. Kontrollieren Sie, ob die Lade-
kontrollleuchte der Hochspan-
nungsbatterie im Kombiinstru-
ment aufleuchtet. Es findet kein
Ladevorgang statt, wenn die
Ladekontrollleuchte nicht
leuchtet. Stellen
Sie sicher,
dass der Ladestecker korrekt
angeschlossen ist.
Informationen
Während der Aufladung kann nicht
von P (Parken) in eine andere
Getriebestufe geschaltet werden.
i
i
OOSEVQ018057OOSEVQ018010
A AU
UF
FL
LA
AD
DE
EN
N
V
VO
ON
N
E
EL
LE
EK
KT
TR
RO
OF
FA
AH
HR
RZ
ZE
EU
UG
GE
EN
N
(
(P
PO
OR
RT
TA
AB
BL
LE
E
C
CH
HA
AR
RG
GE
E)
)
(
(F
FO
OR
RT
TS
S.
.)
)
Page 48 of 647

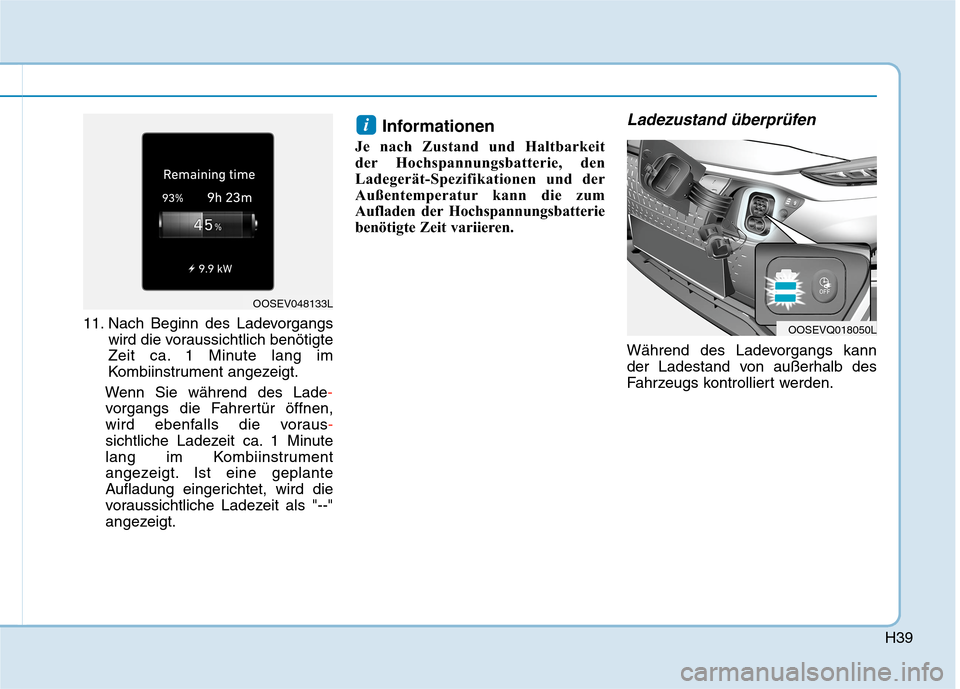

H39
11. Nach Beginn des Ladevorgangs
wird die voraussichtlich benötigte
Zeit ca. 1 Minute lang im
Kombiinstrument angezeigt.
Wenn Sie während des Lade-
vorgangs die Fahrertür öffnen,
wird ebenfalls die voraus-
sichtliche Ladezeit ca. 1 Minute
lang im Kombiinstrument
angezeigt. Ist eine geplante
Aufladung eingerichtet, wird die
voraussichtliche Ladezeit als "--"
angezeigt.
Informationen
Je nach Zustand und Haltbarkeit
der Hochspannungsbatterie, den
Ladegerät-Spezifikationen und der
Außentemperatur kann die zum
Aufladen der Hochspannungsbatterie
benötigte Zeit variieren.
Ladezustand überprüfen
Während des Ladevorgangs kann
der Ladestand von außerhalb des
Fahrzeugs kontrolliert werden.
i
OOSEV048133L
OOSEVQ018050L
Page 49 of 647

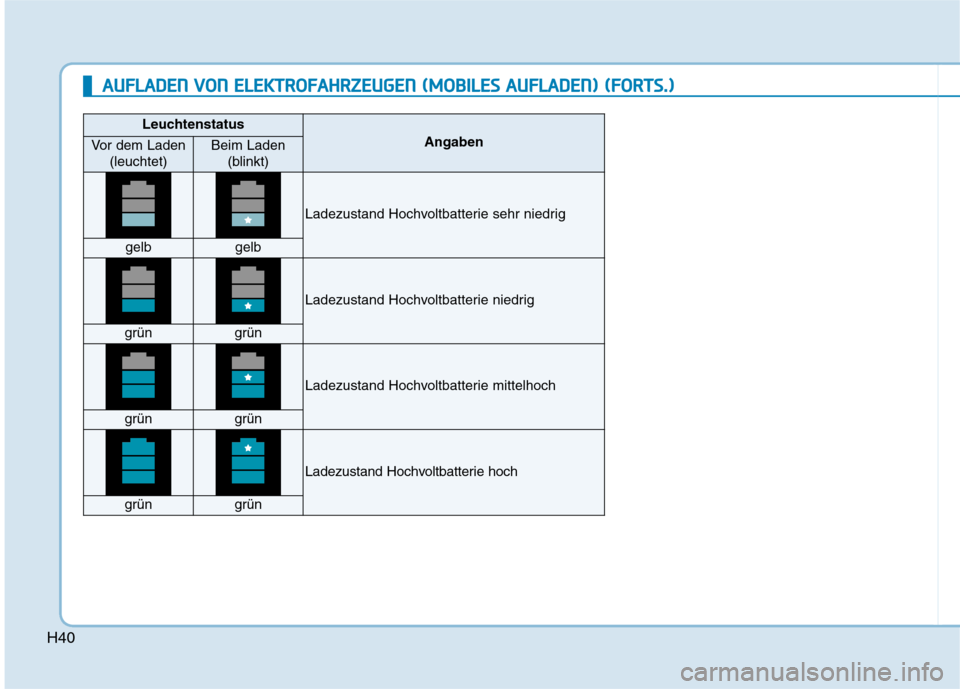

H40
Leuchtenstatus
AngabenVor dem Laden
(leuchtet)Beim Laden
(blinkt)
Ladezustand Hochvoltbatterie sehr niedrig
gelbgelb
Ladezustand Hochvoltbatterie niedrig
grüngrün
Ladezustand Hochvoltbatterie mittelhoch
grüngrün
Ladezustand Hochvoltbatterie hoch
grüngrün
A AU
UF
FL
LA
AD
DE
EN
N
V
VO
ON
N
E
EL
LE
EK
KT
TR
RO
OF
FA
AH
HR
RZ
ZE
EU
UG
GE
EN
N
(
(M
MO
OB
BI
IL
LE
ES
S
A
AU
UF
FL
LA
AD
DE
EN
N)
)
(
(F
FO
OR
RT
TS
S.
.)
)
Page 50 of 647
H41

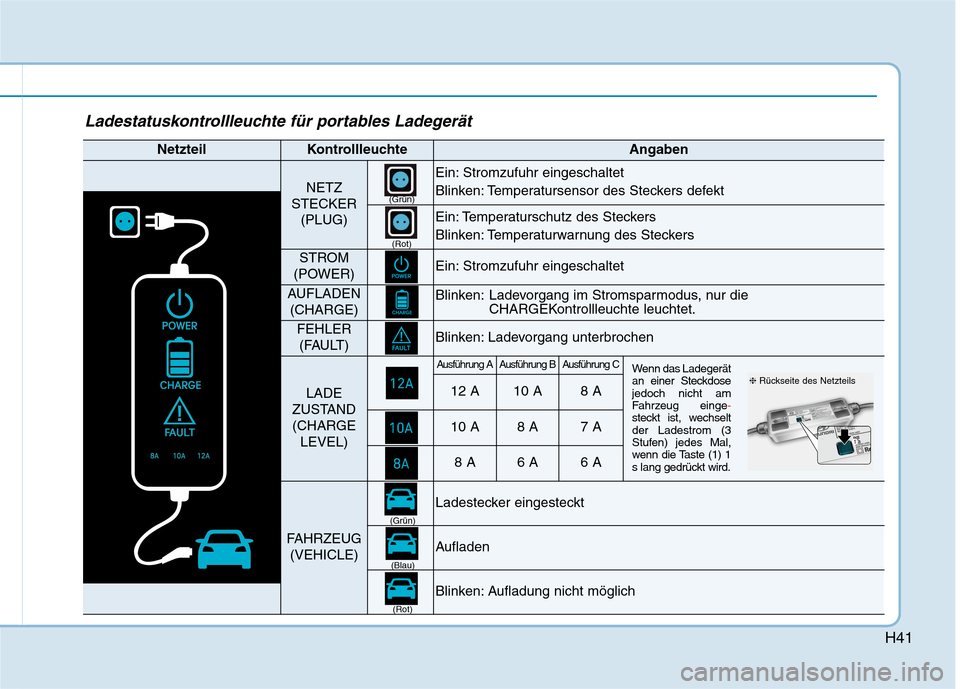

Ladestatuskontrollleuchte für portables Ladegerät
NetzteilKontrollleuchteAngaben
NETZ
STECKER
(PLUG)Ein: Stromzufuhr eingeschaltet
Blinken: Temperatursensor des Steckers defekt
Ein: Temperaturschutz des Steckers
Blinken: Temperaturwarnung des Steckers
STROM
(POWER)Ein: Stromzufuhr eingeschaltet
AUFLADEN
(CHARGE)Blinken: Ladevorgang im Stromsparmodus, nur die
CHARGEKontrollleuchte leuchtet.
FEHLER
(FAULT)Blinken: Ladevorgang unterbrochen
LADE
ZUSTAND
(CHARGE
LEVEL)
Ausführung AAusführung BAusführung CWenn das Ladegerät
an einer Steckdose
jedoch nicht am
Fahrzeug einge
-steckt ist, wechselt
der Ladestrom (3
Stufen) jedes Mal,
wenn die Taste (1) 1
s lang gedrückt wird.
12 A10 A8 A
10 A8 A7 A
8 A6 A6 A
FAHRZEUG
(VEHICLE)
Ladestecker eingesteckt
Aufladen
Blinken: Aufladung nicht möglich
(Grün)
(Grün)
(Blau)
(Rot) (Rot)
❈Rückseite des Netzteils
