Hyundai Kona EV 2020 Betriebsanleitung (in German)

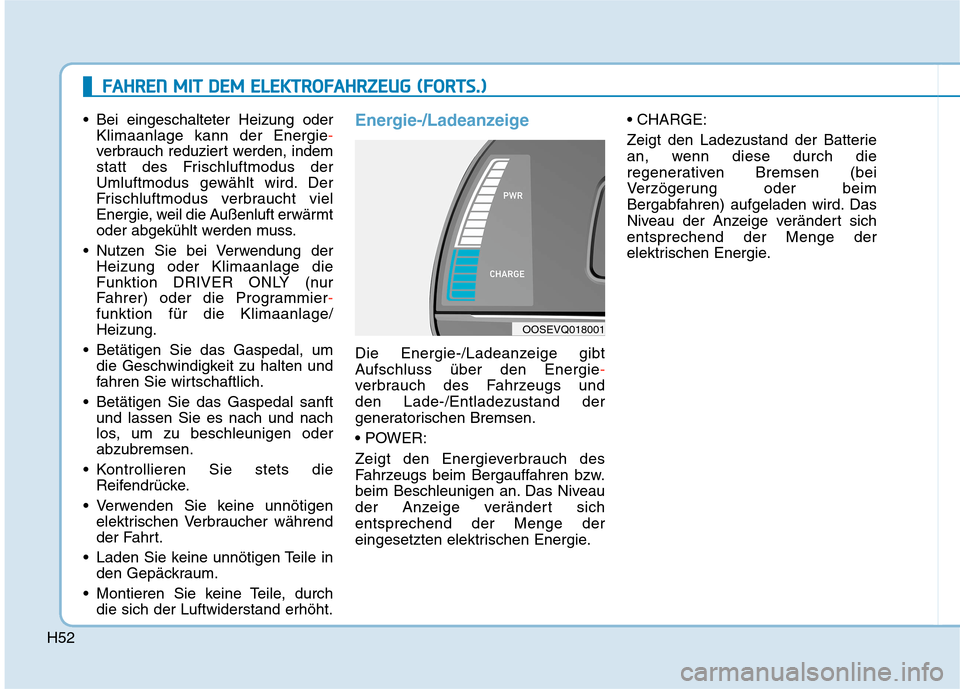

H52
Bei eingeschalteter Heizung oder
Klimaanlage kann der Energie-
verbrauch reduziert werden, indem
statt des Frischluftmodus der
Umluftmodus gewählt wird. Der
Frischluftmodus verbraucht viel
Energie, weil die Außenluft erwärmt
oder abgekühlt werden muss.
Nutzen Sie bei Verwendung der
Heizung oder Klimaanlage die
Funktion DRIVER ONLY (nur
Fahrer) oder die Programmier-
funktion für die Klimaanlage/
Heizung.
Betätigen Sie das Gaspedal, um
die Geschwindigkeit zu halten und
fahren Sie wirtschaftlich.
Betätigen Sie das Gaspedal sanft
und lassen Sie es nach und nach
los, um zu beschleunigen oder
abzubremsen.
Kontrollieren Sie stets die
Reifendrücke.
Verwenden Sie keine unnötigen
elektrischen Verbraucher während
der Fahrt.
Laden Sie keine unnötigen Teile in
den Gepäckraum.
Montieren Sie keine Teile, durch
die sich der Luftwiderstand erhöht.Energie-/Ladeanzeige
Die Energie-/Ladeanzeige gibt
Aufschluss über den Energie-
verbrauch des Fahrzeugs und
den Lade-/Entladezustand der
generatorischen Bremsen.

Zeigt den Energieverbrauch des
Fahrzeugs beim Bergauffahren bzw.
beim Beschleunigen an. Das Niveau
der Anzeige verändert sich
entsprechend der Menge der
eingesetzten elektrischen Energie.
Zeigt den Ladezustand der Batterie
an, wenn diese durch die
regenerativen Bremsen (bei
Verzögerung oder beim
Bergabfahren) aufgeladen wird. Das
Niveau der Anzeige verändert sich
entsprechend der Menge der
elektrischen Energie.
OOSEVQ018001
F FA
AH
HR
RE
EN
N
M
MI
IT
T
D
DE
EM
M
E
EL
LE
EK
KT
TR
RO
OF
FA
AH
HR
RZ
ZE
EU
UG
G
(
(F
FO
OR
RT
TS
S.
.)
)

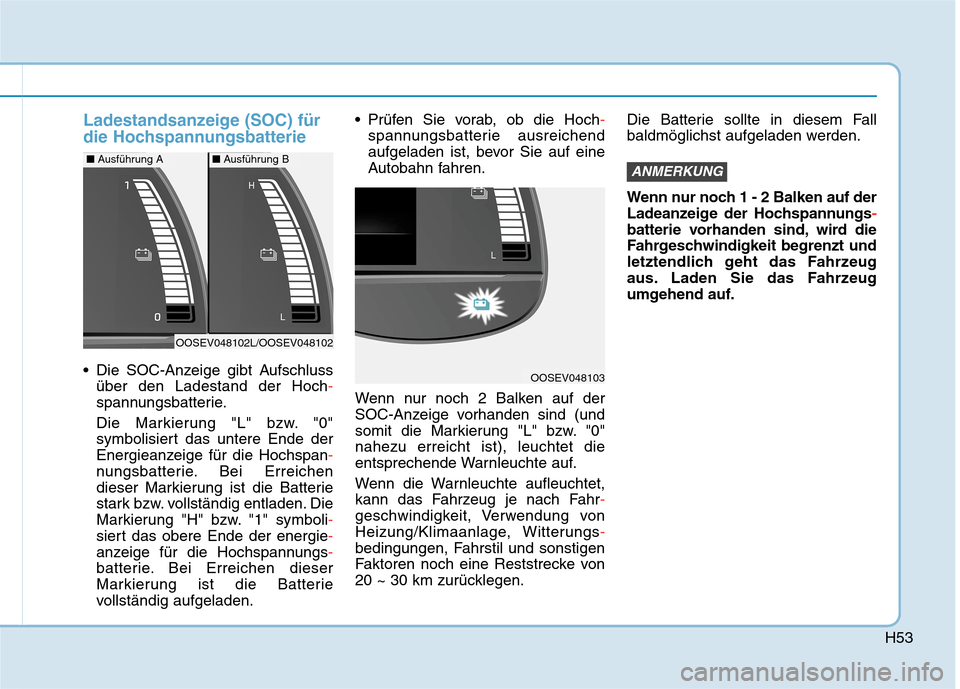

H53
Ladestandsanzeige (SOC) für
die Hochspannungsbatterie
Die SOC-Anzeige gibt Aufschluss
über den Ladestand der Hoch-
spannungsbatterie.
Die Markierung "L" bzw. "0"
symbolisiert das untere Ende der
Energieanzeige für die Hochspan-
nungsbatterie. Bei Erreichen
dieser Markierung ist die Batterie
stark bzw. vollständig entladen. Die
Markierung "H" bzw. "1" symboli-
siert das obere Ende der energie-
anzeige für die Hochspannungs-
batterie. Bei Erreichen dieser
Markierung ist die Batterie
vollständig aufgeladen. Prüfen Sie vorab, ob die Hoch-
spannungsbatterie ausreichend
aufgeladen ist, bevor Sie auf eine
Autobahn fahren.
Wenn nur noch 2 Balken auf der
SOC-Anzeige vorhanden sind (und
somit die Markierung "L" bzw. "0"
nahezu erreicht ist), leuchtet die
entsprechende Warnleuchte auf.
Wenn die Warnleuchte aufleuchtet,
kann das Fahrzeug je nach Fahr-
geschwindigkeit, Verwendung von
Heizung/Klimaanlage, Witterungs-
bedingungen, Fahrstil und sonstigen
Faktoren noch eine Reststrecke von
20 ~ 30 km zurücklegen.Die Batterie sollte in diesem Fall
baldmöglichst aufgeladen werden.
Wenn nur noch 1 - 2 Balken auf der
Ladeanzeige der Hochspannungs-
batterie vorhanden sind, wird die
Fahrgeschwindigkeit begrenzt und
letztendlich geht das Fahrzeug
aus. Laden Sie das Fahrzeug
umgehend auf.
ANMERKUNG
OOSEV048103
OOSEV048102L/OOSEV048102
■Ausführung A■Ausführung B

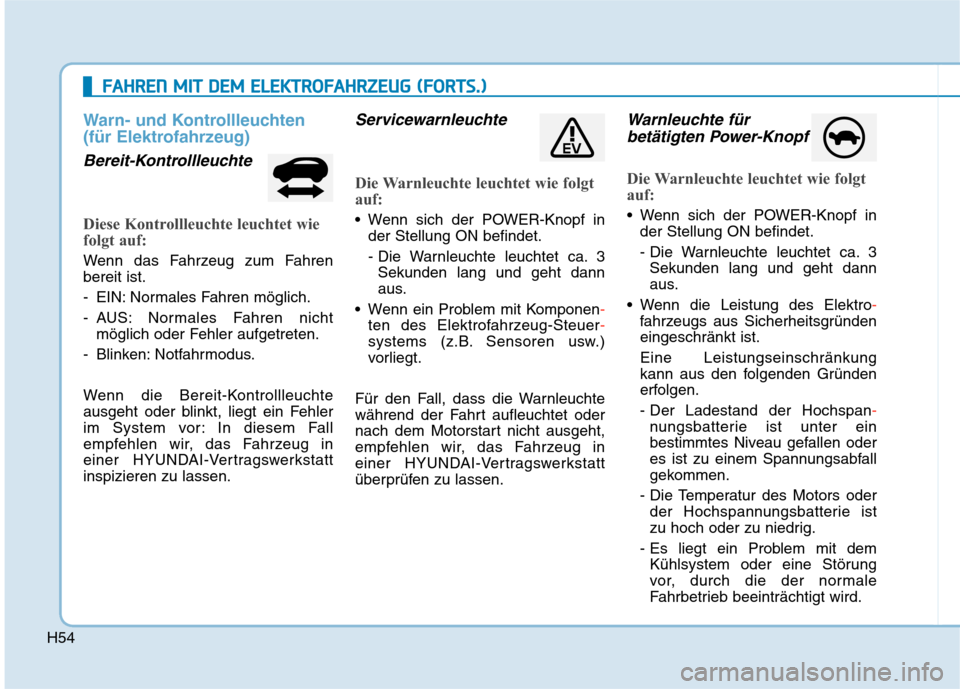

H54
Warn- und Kontrollleuchten
(für Elektrofahrzeug)
Bereit-Kontrollleuchte
Diese Kontrollleuchte leuchtet wie
folgt auf:
Wenn das Fahrzeug zum Fahren
bereit ist.
- EIN: Normales Fahren möglich.
- AUS: Normales Fahren nicht
möglich oder Fehler aufgetreten.
- Blinken: Notfahrmodus.
Wenn die Bereit-Kontrollleuchte
ausgeht oder blinkt, liegt ein Fehler
im System vor: In diesem Fall
empfehlen wir, das Fahrzeug in
einer HYUNDAI-Vertragswerkstatt
inspizieren zu lassen.
Servicewarnleuchte
Die Warnleuchte leuchtet wie folgt
auf:
Wenn sich der POWER-Knopf in
der Stellung ON befindet.
- Die Warnleuchte leuchtet ca. 3
Sekunden lang und geht dann
aus.
Wenn ein Problem mit Komponen-
ten des Elektrofahrzeug-Steuer-
systems (z.B. Sensoren usw.)
vorliegt.
Für den Fall, dass die Warnleuchte
während der Fahrt aufleuchtet oder
nach dem Motorstart nicht ausgeht,
empfehlen wir, das Fahrzeug in
einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
Warnleuchte für
betätigten Power-Knopf
Die Warnleuchte leuchtet wie folgt
auf:
Wenn sich der POWER-Knopf in
der Stellung ON befindet.
- Die Warnleuchte leuchtet ca. 3
Sekunden lang und geht dann
aus.
Wenn die Leistung des Elektro-
fahrzeugs aus Sicherheitsgründen
eingeschränkt ist.
Eine Leistungseinschränkung
kann aus den folgenden Gründen
erfolgen.
- Der Ladestand der Hochspan-
nungsbatterie ist unter ein
bestimmtes Niveau gefallen oder
es ist zu einem Spannungsabfall
gekommen.
- Die Temperatur des Motors oder
der Hochspannungsbatterie ist
zu hoch oder zu niedrig.
- Es liegt ein Problem mit dem
Kühlsystem oder eine Störung
vor, durch die der normale
Fahrbetrieb beeinträchtigt wird.
F FA
AH
HR
RE
EN
N
M
MI
IT
T
D
DE
EM
M
E
EL
LE
EK
KT
TR
RO
OF
FA
AH
HR
RZ
ZE
EU
UG
G
(
(F
FO
OR
RT
TS
S.
.)
)

H55

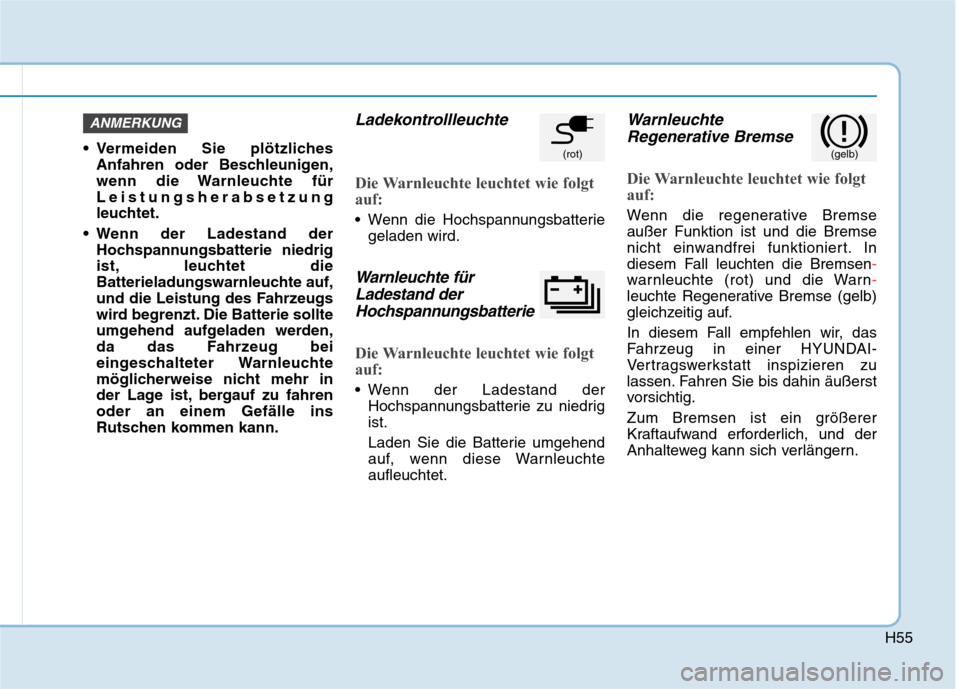

Vermeiden Sie plötzliches
Anfahren oder Beschleunigen,
wenn die Warnleuchte für
Leistungsherabsetzung
leuchtet.
Wenn der Ladestand der
Hochspannungsbatterie niedrig
ist, leuchtet die
Batterieladungswarnleuchte auf,
und die Leistung des Fahrzeugs
wird begrenzt. Die Batterie sollte
umgehend aufgeladen werden,
da das Fahrzeug bei
eingeschalteter Warnleuchte
möglicherweise nicht mehr in
der Lage ist, bergauf zu fahren
oder an einem Gefälle ins
Rutschen kommen kann.
Ladekontrollleuchte
Die Warnleuchte leuchtet wie folgt
auf:
Wenn die Hochspannungsbatterie
geladen wird.
Warnleuchte für
Ladestand der
Hochspannungsbatterie
Die Warnleuchte leuchtet wie folgt
auf:
Wenn der Ladestand der
Hochspannungsbatterie zu niedrig
ist.
Laden Sie die Batterie umgehend
auf, wenn diese Warnleuchte
aufleuchtet.
Warnleuchte
Regenerative Bremse
Die Warnleuchte leuchtet wie folgt
auf:
Wenn die regenerative Bremse
außer Funktion ist und die Bremse
nicht einwandfrei funktioniert. In
diesem Fall leuchten die Bremsen-
warnleuchte (rot) und die Warn-
leuchte Regenerative Bremse (gelb)
gleichzeitig auf.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zu
lassen. Fahren Sie bis dahin äußerst
vorsichtig.
Zum Bremsen ist ein größerer
Kraftaufwand erforderlich, und der
Anhalteweg kann sich verlängern.
ANMERKUNG
(rot)(gelb)

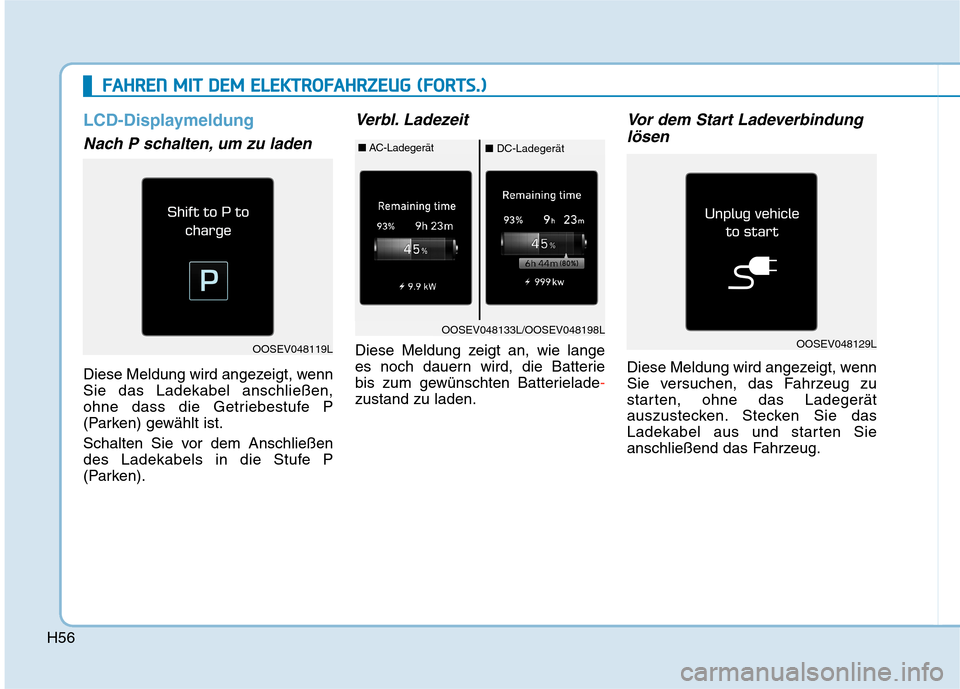

H56
LCD-Displaymeldung
Nach P schalten, um zu laden
Diese Meldung wird angezeigt, wenn
Sie das Ladekabel anschließen,
ohne dass die Getriebestufe P
(Parken) gewählt ist.
Schalten Sie vor dem Anschließen
des Ladekabels in die Stufe P
(Parken).
Verbl. Ladezeit
Diese Meldung zeigt an, wie lange
es noch dauern wird, die Batterie
bis zum gewünschten Batterielade-
zustand zu laden.
Vor dem Start Ladeverbindung
lösen
Diese Meldung wird angezeigt, wenn
Sie versuchen, das Fahrzeug zu
starten, ohne das Ladegerät
auszustecken. Stecken Sie das
Ladekabel aus und starten Sie
anschließend das Fahrzeug.
F FA
AH
HR
RE
EN
N
M
MI
IT
T
D
DE
EM
M
E
EL
LE
EK
KT
TR
RO
OF
FA
AH
HR
RZ
ZE
EU
UG
G
(
(F
FO
OR
RT
TS
S.
.)
)
OOSEV048119L
OOSEV048133L/OOSEV048198L
■AC-Ladegerät■DC-Ladegerät
OOSEV048129L

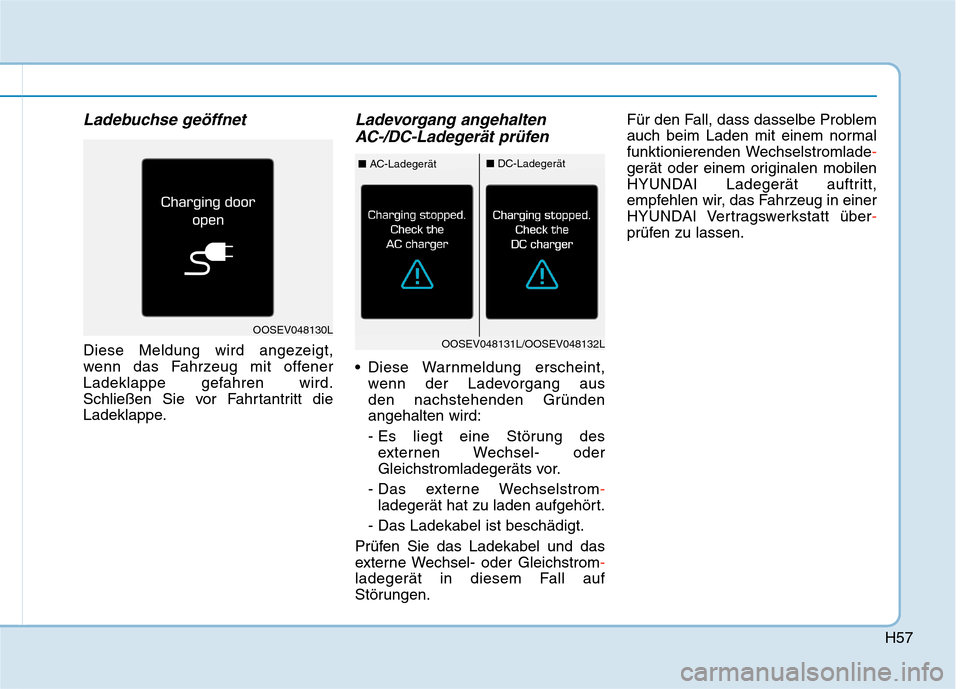

H57
Ladebuchse geöffnet
Diese Meldung wird angezeigt,
wenn das Fahrzeug mit offener
Ladeklappe gefahren wird.
Schließen Sie vor Fahrtantritt die
Ladeklappe.
Ladevorgang angehalten
AC-/DC-Ladegerät prüfen
Diese Warnmeldung erscheint,
wenn der Ladevorgang aus
den nachstehenden Gründen
angehalten wird:
- Es liegt eine Störung des
externen Wechsel- oder
Gleichstromladegeräts vor.
- Das externe Wechselstrom-
ladegerät hat zu laden aufgehört.
- Das Ladekabel ist beschädigt.
Prüfen Sie das Ladekabel und das
externe Wechsel- oder Gleichstrom-
ladegerät in diesem Fall auf
Störungen.Für den Fall, dass dasselbe Problem
auch beim Laden mit einem normal
funktionierenden Wechselstromlade-
gerät oder einem originalen mobilen
HYUNDAI Ladegerät auftritt,
empfehlen wir, das Fahrzeug in einer
HYUNDAI Vertragswerkstatt über-
prüfen zu lassen.
OOSEV048130LOOSEV048131L/OOSEV048132L
■AC-Ladegerät■DC-Ladegerät

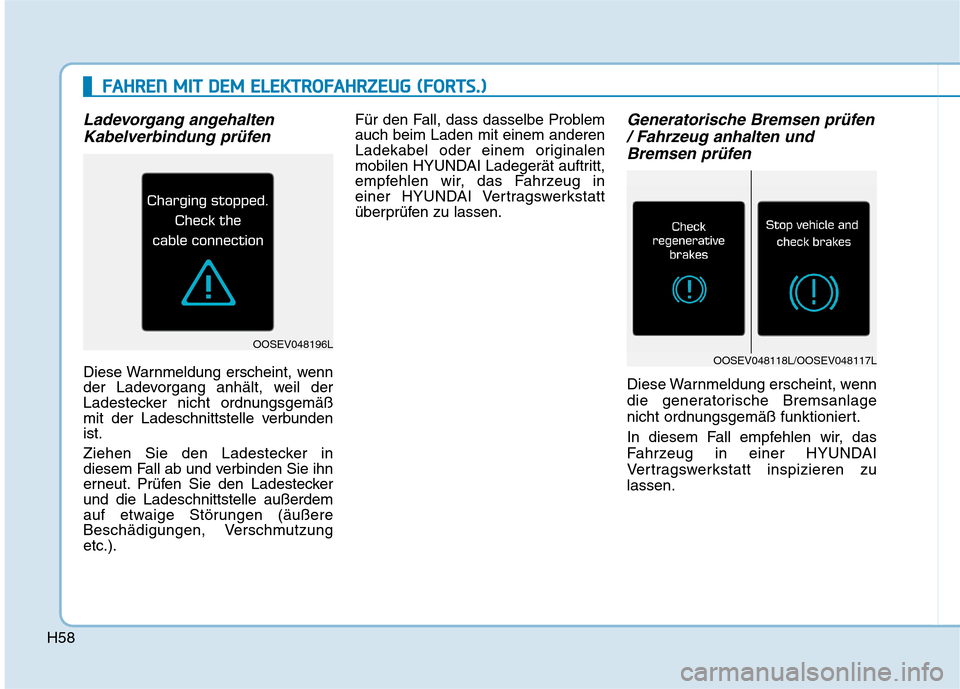

H58
Ladevorgang angehalten
Kabelverbindung prüfen
Diese Warnmeldung erscheint, wenn
der Ladevorgang anhält, weil der
Ladestecker nicht ordnungsgemäß
mit der Ladeschnittstelle verbunden
ist.
Ziehen Sie den Ladestecker in
diesem Fall ab und verbinden Sie ihn
erneut. Prüfen Sie den Ladestecker
und die Ladeschnittstelle außerdem
auf etwaige Störungen (äußere
Beschädigungen, Verschmutzung
etc.).Für den Fall, dass dasselbe Problem
auch beim Laden mit einem anderen
Ladekabel oder einem originalen
mobilen HYUNDAI Ladegerät auftritt,
empfehlen wir, das Fahrzeug in
einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
Generatorische Bremsen prüfen
/ Fahrzeug anhalten und
Bremsen prüfen
Diese Warnmeldung erscheint, wenn
die generatorische Bremsanlage
nicht ordnungsgemäß funktioniert.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
OOSEV048196L
OOSEV048118L/OOSEV048117L
F FA
AH
HR
RE
EN
N
M
MI
IT
T
D
DE
EM
M
E
EL
LE
EK
KT
TR
RO
OF
FA
AH
HR
RZ
ZE
EU
UG
G
(
(F
FO
OR
RT
TS
S.
.)
)

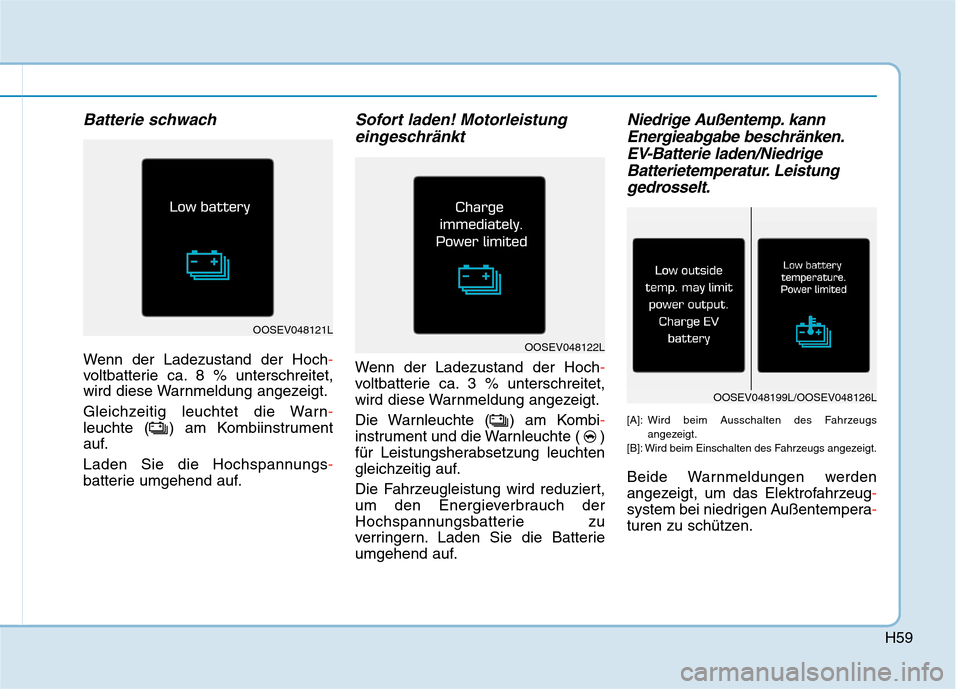

H59
Batterie schwach
Wenn der Ladezustand der Hoch-
voltbatterie ca. 8 % unterschreitet,
wird diese Warnmeldung angezeigt.
Gleichzeitig leuchtet die Warn-
leuchte ( ) am Kombiinstrument
auf.
Laden Sie die Hochspannungs-
batterie umgehend auf.
Sofort laden! Motorleistung
eingeschränkt
Wenn der Ladezustand der Hoch-
voltbatterie ca. 3 % unterschreitet,
wird diese Warnmeldung angezeigt.
Die Warnleuchte ( ) am Kombi-
instrument und die Warnleuchte ( )
für Leistungsherabsetzung leuchten
gleichzeitig auf.
Die Fahrzeugleistung wird reduziert,
um den Energieverbrauch der
Hochspannungsbatterie zu
verringern. Laden Sie die Batterie
umgehend auf.
Niedrige Außentemp. kann
Energieabgabe beschränken.
EV-Batterie laden/Niedrige
Batterietemperatur. Leistung
gedrosselt.
[A]:Wird beim Ausschalten des Fahrzeugs
angezeigt.
[B]: Wird beim Einschalten des Fahrzeugs angezeigt.
Beide Warnmeldungen werden
angezeigt, um das Elektrofahrzeug-
system bei niedrigen Außentempera-
turen zu schützen.
OOSEV048122L
OOSEV048121L
OOSEV048199L/OOSEV048126L

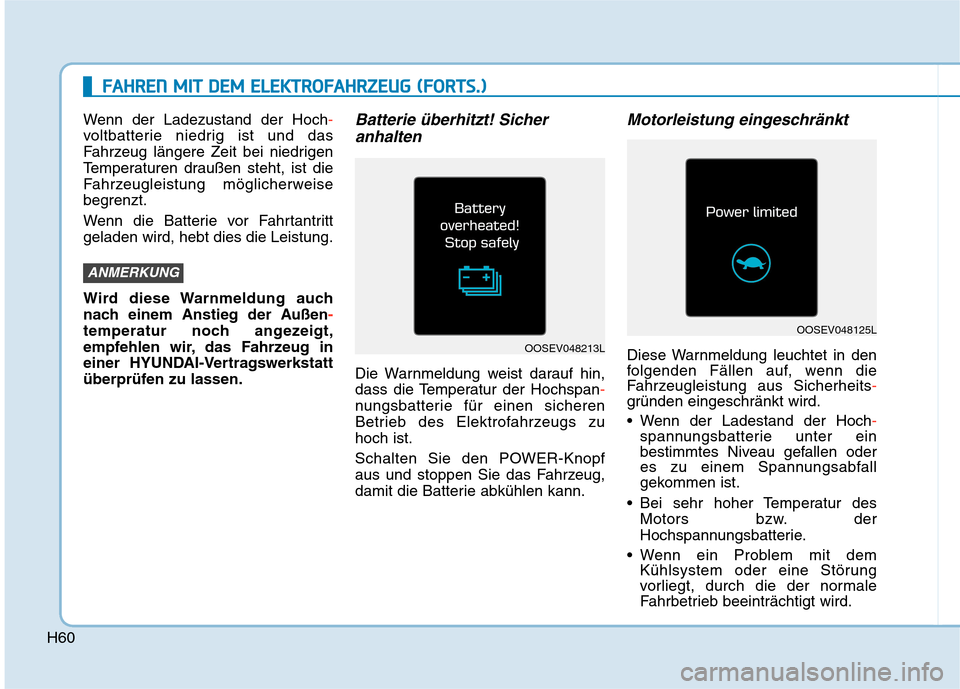

H60
Wenn der Ladezustand der Hoch-
voltbatterie niedrig ist und das
Fahrzeug längere Zeit bei niedrigen
Temperaturen draußen steht, ist die
Fahrzeugleistung möglicherweise
begrenzt.
Wenn die Batterie vor Fahrtantritt
geladen wird, hebt dies die Leistung.
Wird diese Warnmeldung auch
nach einem Anstieg der Außen-
temperatur noch angezeigt,
empfehlen wir, das Fahrzeug in
einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.Batterie überhitzt! Sicher
anhalten
Die Warnmeldung weist darauf hin,
dass die Temperatur der Hochspan-
nungsbatterie für einen sicheren
Betrieb des Elektrofahrzeugs zu
hoch ist.
Schalten Sie den POWER-Knopf
aus und stoppen Sie das Fahrzeug,
damit die Batterie abkühlen kann.
Motorleistung eingeschränkt
Diese Warnmeldung leuchtet in den
folgenden Fällen auf, wenn die
Fahrzeugleistung aus Sicherheits-
gründen eingeschränkt wird.
Wenn der Ladestand der Hoch-
spannungsbatterie unter ein
bestimmtes Niveau gefallen oder
es zu einem Spannungsabfall
gekommen ist.
Bei sehr hoher Temperatur des
Motors bzw. der
Hochspannungsbatterie.
Wenn ein Problem mit dem
Kühlsystem oder eine Störung
vorliegt, durch die der normale
Fahrbetrieb beeinträchtigt wird.
ANMERKUNG
OOSEV048213L
OOSEV048125L
F FA
AH
HR
RE
EN
N
M
MI
IT
T
D
DE
EM
M
E
EL
LE
EK
KT
TR
RO
OF
FA
AH
HR
RZ
ZE
EU
UG
G
(
(F
FO
OR
RT
TS
S.
.)
)

H61

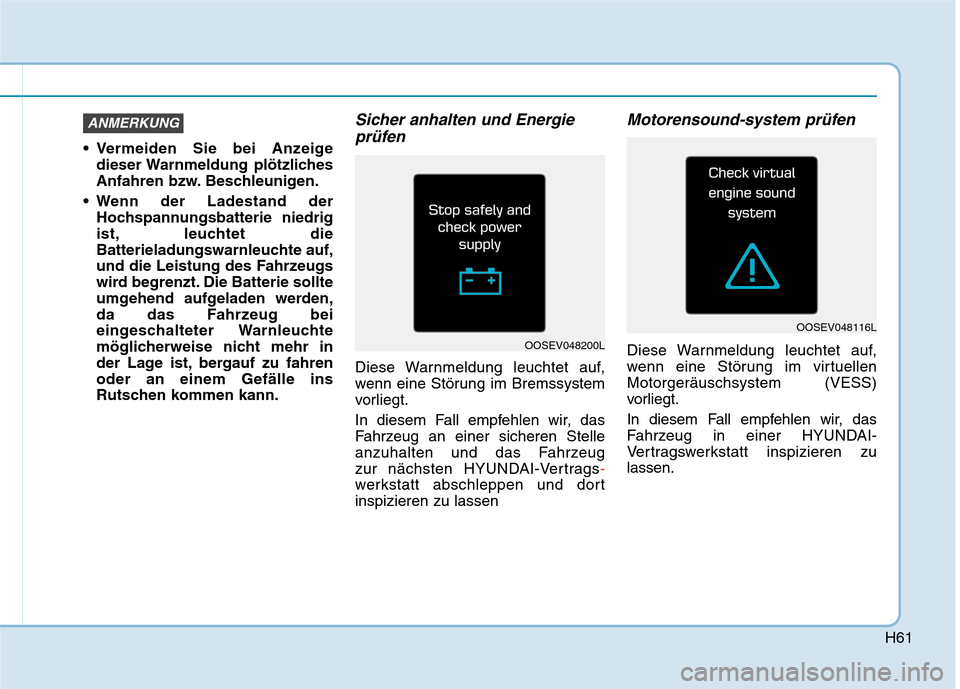

Vermeiden Sie bei Anzeige
dieser Warnmeldung plötzliches
Anfahren bzw. Beschleunigen.
Wenn der Ladestand der
Hochspannungsbatterie niedrig
ist, leuchtet die
Batterieladungswarnleuchte auf,
und die Leistung des Fahrzeugs
wird begrenzt. Die Batterie sollte
umgehend aufgeladen werden,
da das Fahrzeug bei
eingeschalteter Warnleuchte
möglicherweise nicht mehr in
der Lage ist, bergauf zu fahren
oder an einem Gefälle ins
Rutschen kommen kann.
Sicher anhalten und Energie
prüfen
Diese Warnmeldung leuchtet auf,
wenn eine Störung im Bremssystem
vorliegt.
In diesem Fall empfehlen wir, das
Fahrzeug an einer sicheren Stelle
anzuhalten und das Fahrzeug
zur nächsten HYUNDAI-Vertrags-
werkstatt abschleppen und dort
inspizieren zu lassen
Motorensound-system prüfen
Diese Warnmeldung leuchtet auf,
wenn eine Störung im virtuellen
Motorgeräuschsystem (VESS)
vorliegt.
In diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zu
lassen.
ANMERKUNG
OOSEV048200L
OOSEV048116L
