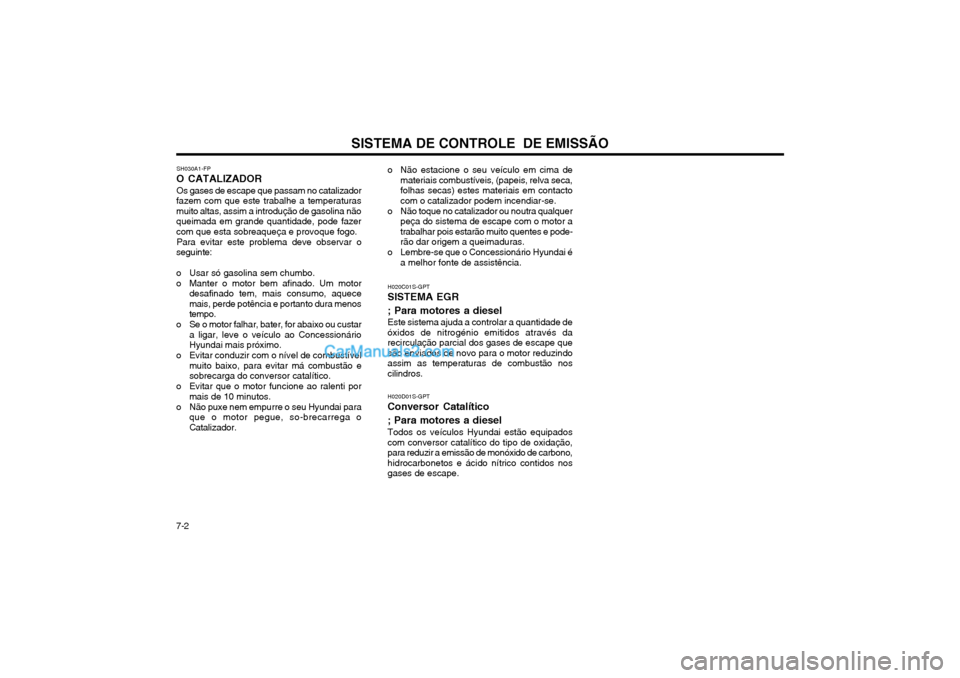

SISTEMA DE CONTROLE DE EMISSÃO
7-2 o Não estacione o seu veículo em cima de
materiais combustíveis, (papeis, relva seca, folhas secas) estes materiais em contactocom o catalizador podem incendiar-se.
o Não toque no catalizador ou noutra qualquer peça do sistema de escape com o motor atrabalhar pois estarão muito quentes e pode-rão dar origem a queimaduras.
o Lembre-se que o Concessionário Hyundai é a melhor fonte de assistência.
SH030A1-FP
O CATALIZADOR
Os gases de escape que passam no catalizador
fazem com que este trabalhe a temperaturasmuito altas, assim a introdução de gasolina nãoqueimada em grande quantidade, pode fazercom que esta sobreaqueça e provoque fogo.
Para evitar este problema deve observar o
seguinte:
o Usar só gasolina sem chumbo.
o Manter o motor bem afinado. Um motor desafinado tem, mais consumo, aquecemais, perde potência e portanto dura menostempo.
o Se o motor falhar, bater, for abaixo ou custar a ligar, leve o veículo ao ConcessionárioHyundai mais próximo.
o Evitar conduzir com o nível de combustível muito baixo, para evitar má combustão esobrecarga do conversor catalítico.
o Evitar que o motor funcione ao ralenti por mais de 10 minutos.
o Não puxe nem empurre o seu Hyundai para que o motor pegue, so-brecarrega oCatalizador. H020D01S-GPT
Conversor Catalítico ; Para motores a diesel
Todos os veículos Hyundai estão equipados com conversor catalítico do tipo de oxidação,para reduzir a emissão de monóxido de carbono,hidrocarbonetos e ácido nítrico contidos nosgases de escape.
H020C01S-GPT
SISTEMA EGR
; Para motores a diesel Este sistema ajuda a controlar a quantidade de óxidos de nitrogénio emitidos através darecirculação parcial dos gases de escape quesão enviados de novo para o motor reduzindoassim as temperaturas de combustão noscilindros.
Page 142 of 150

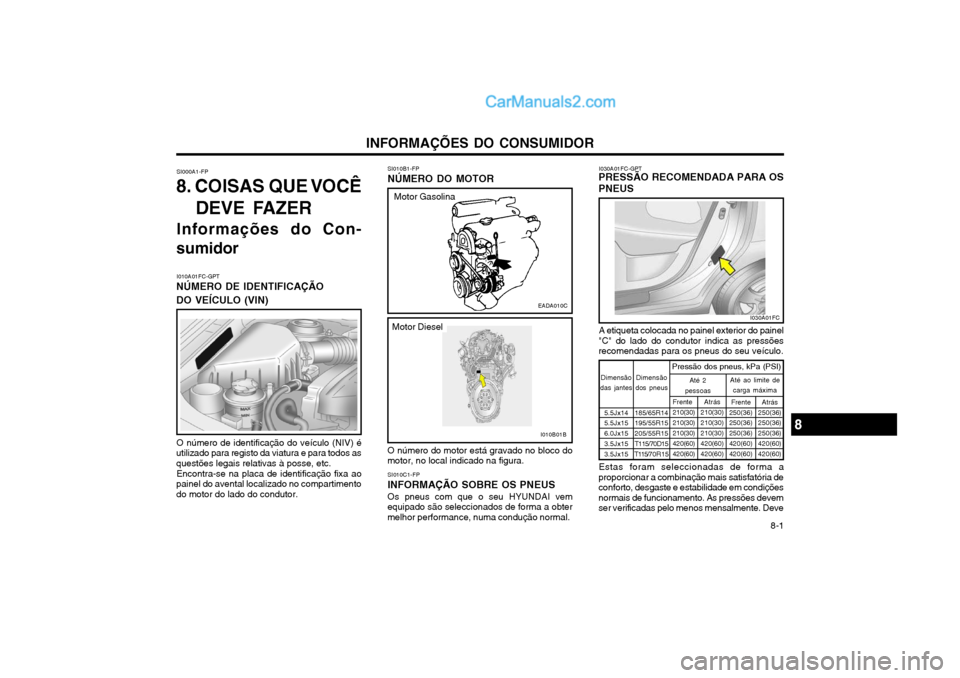

INFORMAÇÕES DO CONSUMIDOR 8-1
SI000A1-FP
8. COISAS QUE VOCÊ
DEVE FAZER
Informações do Con-
sumidor
I010A01FC-GPT
NÚMERO DE IDENTIFICAÇÃO DO VEÍCULO (VIN)
O número de identificação do veículo (NIV) é
utilizado para registo da viatura e para todos as questões legais relativas à posse, etc.
Encontra-se na placa de identificação fixa ao
painel do avental localizado no compartimentodo motor do lado do condutor. SI010B1-FP
NÚMERO DO MOTOR
O número do motor está gravado no bloco do
motor, no local indicado na figura. I030A01FC-GPT
PRESSÃO RECOMENDADA PARA OS PNEUS
A etiqueta colocada no painel exterior do painel
"C" do lado do condutor indica as pressões recomendadas para os pneus do seu veículo.
8I010B01B
SI010C1-FP
INFORMAÇÃO SOBRE OS PNEUS Os pneus com que o seu HYUNDAI vem
equipado são seleccionados de forma a obter melhor performance, numa condução normal.
Motor Diesel
HFC6001
EADA010C
I030A01FC
Motor Gasolina
5.5Jx14 5.5Jx15 6.0Jx153.5Jx153.5Jx15 Dimensão
dos pneus
Dimensão
das jantes Pressão dos pneus, kPa (PSI)
185/65R14 195/55R15 205/55R15
T115/70D15
T115/ 70R15 Atrás
210(30)210(30)210(30)420(60) 420(60) Frente
250(36)250(36) 250(36)420(60)420(60)
Até 2
pessoas Até ao limite de
carga máxima
Atrás
250(36) 250(36) 250(36)420(60)420(60)
Frente210(30)210(30) 210(30) 420(60)420(60)
Estas foram seleccionadas de forma a
proporcionar a combinação mais satisfatória de conforto, desgaste e estabilidade em condiçõesnormais de funcionamento. As pressões devemser verificadas pelo menos mensalmente. Deve
Page 143 of 150

INFORMAÇÕES DO CONSUMIDOR
8-2

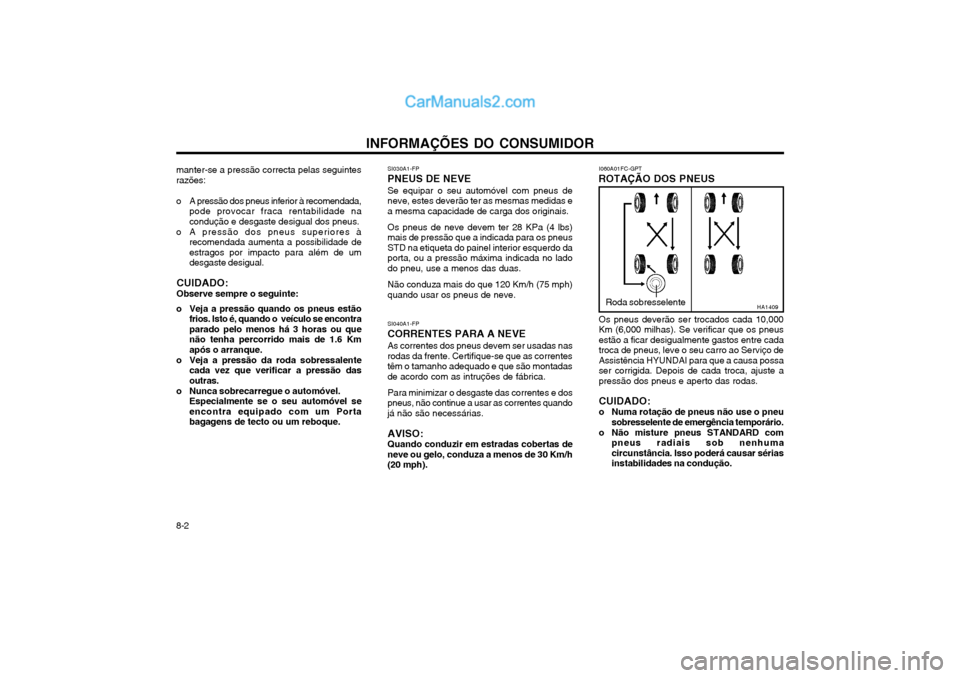

manter-se a pressão correcta pelas seguintes razões:
o A pressão dos pneus inferior à recomendada,
pode provocar fraca rentabilidade na condução e desgaste desigual dos pneus.
o A pressão dos pneus superiores à recomendada aumenta a possibilidade deestragos por impacto para além de umdesgaste desigual.
CUIDADO: Observe sempre o seguinte:
o Veja a pressão quando os pneus estão frios. Isto é, quando o veículo se encontra parado pelo menos há 3 horas ou quenão tenha percorrido mais de 1.6 Kmapós o arranque.
o Veja a pressão da roda sobressalente cada vez que verificar a pressão dasoutras.
o Nunca sobrecarregue o automóvel. Especialmente se o seu automóvel seencontra equipado com um Portabagagens de tecto ou um reboque. SI030A1-FP
PNEUS DE NEVE
Se equipar o seu automóvel com pneus deneve, estes deverão ter as mesmas medidas ea mesma capacidade de carga dos originais. Os pneus de neve devem ter 28 KPa (4 lbs) mais de pressão que a indicada para os pneusSTD na etiqueta do painel interior esquerdo daporta, ou a pressão máxima indicada no ladodo pneu, use a menos das duas. Não conduza mais do que 120 Km/h (75 mph) quando usar os pneus de neve. SI040A1-FP
CORRENTES PARA A NEVE As correntes dos pneus devem ser usadas nas
rodas da frente. Certifique-se que as correntes têm o tamanho adequado e que são montadasde acordo com as intruções de fábrica.
Para minimizar o desgaste das correntes e dos
pneus, não continue a usar as correntes quandojá não são necessárias.
AVISO:Quando conduzir em estradas cobertas de
neve ou gelo, conduza a menos de 30 Km/h(20 mph). I060A01FC-GPT
ROTAÇÃO DOS PNEUS
Os pneus deverão ser trocados cada 10,000Km (6,000 milhas). Se verificar que os pneusestão a ficar desigualmente gastos entre cadatroca de pneus, leve o seu carro ao Serviço deAssistência HYUNDAI para que a causa possaser corrigida. Depois de cada troca, ajuste apressão dos pneus e aperto das rodas. CUIDADO:
o Numa rotação de pneus não use o pneu sobresselente de emergência temporário.
o Não misture pneus STANDARD com pneus radiais sob nenhuma circunstância. Isso poderá causar sériasinstabilidades na condução.
HA1409Roda sobresselente
Page 144 of 150

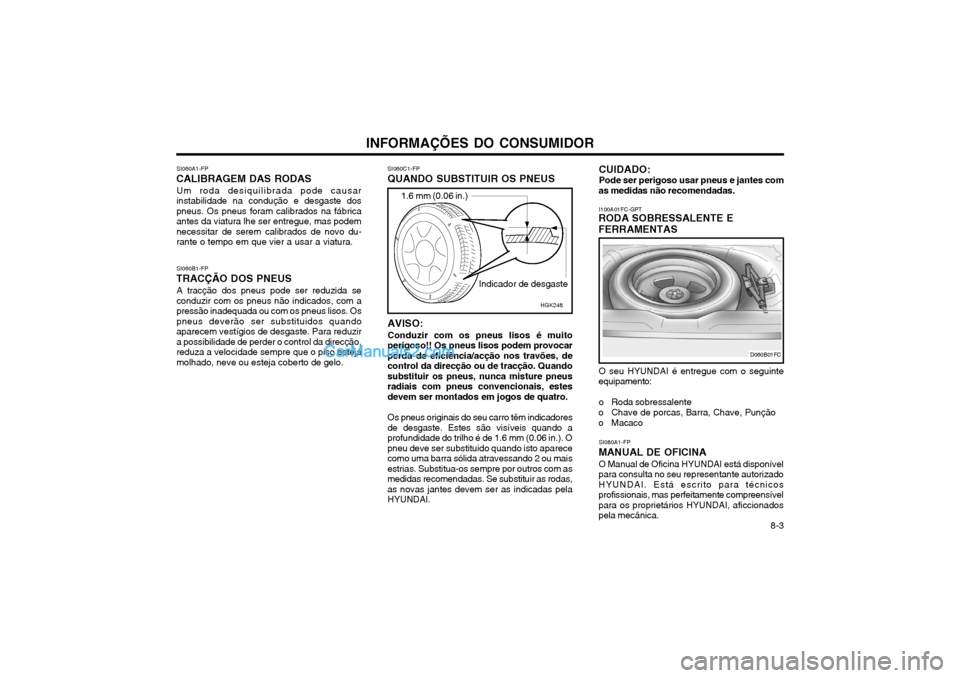

INFORMAÇÕES DO CONSUMIDOR 8-3
SI060A1-FP
CALIBRAGEM DAS RODAS
Um roda desiquilibrada pode causar instabilidade na condução e desgaste dospneus. Os pneus foram calibrados na fábricaantes da viatura lhe ser entregue, mas podemnecessitar de serem calibrados de novo du-rante o tempo em que vier a usar a viatura. SI060B1-FP
TRACÇÃO DOS PNEUS A tracção dos pneus pode ser reduzida se conduzir com os pneus não indicados, com apressão inadequada ou com os pneus lisos. Ospneus deverão ser substituidos quandoaparecem vestígios de desgaste. Para reduzira possibilidade de perder o control da direcção,reduza a velocidade sempre que o piso estejamolhado, neve ou esteja coberto de gelo. 1.6 mm (0.06 in.)
HGK248
Indicador de desgaste
SI060C1-FP
QUANDO SUBSTITUIR OS PNEUS AVISO:
Conduzir com os pneus lisos é muito
perigoso!! Os pneus lisos podem provocar perda de eficiência/acção nos travões, decontrol da direcção ou de tracção. Quandosubstituir os pneus, nunca misture pneusradiais com pneus convencionais, estesdevem ser montados em jogos de quatro.
Os pneus originais do seu carro têm indicadores
de desgaste. Estes são visíveis quando aprofundidade do trilho é de 1.6 mm (0.06 in.). Opneu deve ser substituido quando isto aparececomo uma barra sólida atravessando 2 ou maisestrias. Substitua-os sempre por outros com asmedidas recomendadas. Se substituir as rodas,as novas jantes devem ser as indicadas pelaHYUNDAI. I100A01FC-GPT
RODA SOBRESSALENTE E FERRAMENTAS
SI080A1-FP
MANUAL DE OFICINA O Manual de Oficina HYUNDAI está disponível
para consulta no seu representante autorizado HYUNDAI. Está escrito para técnicosprofissionais, mas perfeitamente compreensívelpara os proprietários HYUNDAI, aficcionadospela mecânica. O seu HYUNDAI é entregue com o seguinte
equipamento:
o Roda sobressalente
o Chave de porcas, Barra, Chave, Punção
o Macaco
D060B01FC
CUIDADO: Pode ser perigoso usar pneus e jantes com
as medidas não recomendadas.
Page 145 of 150

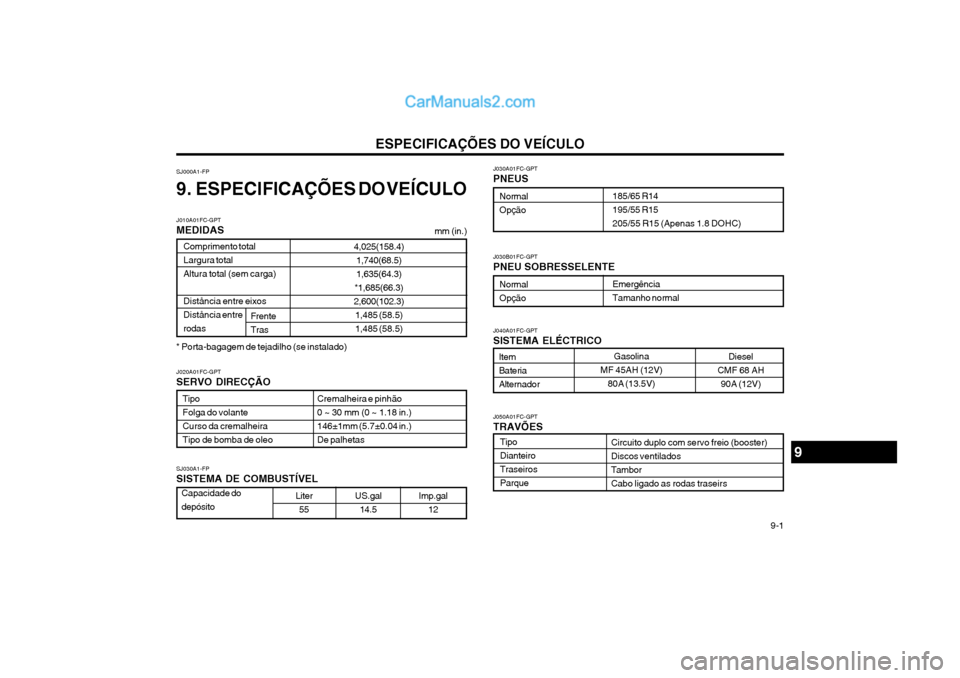

ESPECIFICAÇÕES DO VEÍCULO 9-1
185/65 R14 195/55 R15205/55 R15 (Apenas 1.8 DOHC)
Tipo DianteiroTraseirosParque
SJ000A1-FP
9. ESPECIFICAÇÕES DO VEÍCULO
Capacidade do depósito
Liter
55 US.gal
14.5 Imp.gal
12
Cremalheira e pinhão 0 ~ 30 mm (0 ~ 1.18 in.)146±1mm (5.7±0.04 in.)De palhetas
Frente Tras
Comprimento totalLargura totalAltura total (sem carga) Diståncia entre eixos Diståncia entrerodas
4,025(158.4)
1,740(68.5) 1,635(64.3)
*1,685(66.3)
2,600(102.3) 1,485 (58.5)1,485 (58.5)
J010A01FC-GPT MEDIDAS
mm (in.)
9
Item BateriaAlternadorDiesel
CMF 68 AH 90A (12V)
Gasolina
MF 45AH (12V) 80A (13.5V)
SJ030A1-FP SISTEMA DE COMBUSTÍVEL
J020A01FC-GPT SERVO DIRECÇÃO
J050A01FC-GPTTRAVÕES
J040A01FC-GPTSISTEMA ELÉCTRICO
J030A01FC-GPTPNEUS
Tipo Folga do volanteCurso da cremalheiraTipo de bomba de oleo NormalOpção
Circuito duplo com servo freio (booster)Discos ventiladosTamborCabo ligado as rodas traseirs
Emergência Tamanho normal
J030B01FC-GPT PNEU SOBRESSELENTE
Normal Opção
* Porta-bagagem de tejadilho (se instalado)
Page 146 of 150

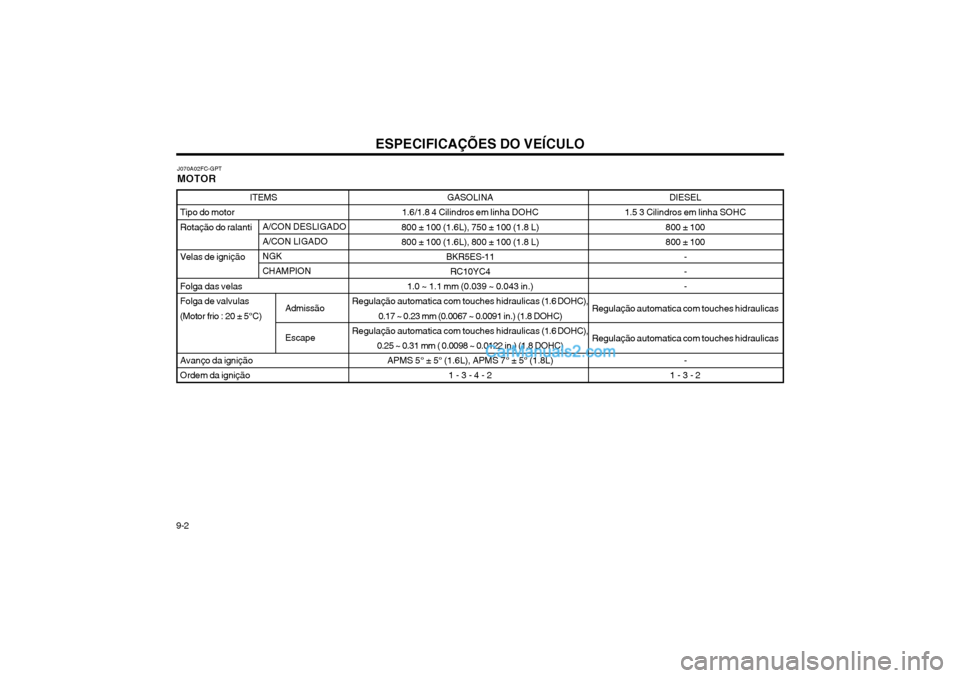

ESPECIFICAÇÕES DO VEÍCULO
9-2 A/CON DESLIGADO A/CON LIGADO NGK CHAMPION
ITEMS
Tipo do motor Rotação do ralanti Velas de ignição Folga das velas Folga de valvulas
(Motor frio : 20 ± 5°C) Avanço da ignição Ordem da ignição
J070A02FC-GPT MOTOR
DIESEL
1.5 3 Cilindros em linha SOHC
800 ± 100 800 ± 100- - -
Regulação automatica com touches hidraulicas Regulação automatica com touches hidraulicas
-
1 - 3 - 2GASOLINA
1.6/1.8 4 Cilindros em linha DOHC
800 ± 100 (1.6L), 750 ± 100 (1.8 L) 800 ± 100 (1.6L), 800 ± 100 (1.8 L) BKR5ES-11
RC10YC4
1.0 ~ 1.1 mm (0.039 ~ 0.043 in.)
Regulação automatica com touches hidraulicas (1.6 DOHC),
0.17 ~ 0.23 mm (0.0067 ~ 0.0091 in.) (1.8 DOHC)
Regulação automatica com touches hidraulicas (1.6 DOHC),
0.25 ~ 0.31 mm ( 0.0098 ~ 0.0122 in.) (1.8 DOHC)
APMS 5° ± 5° (1.6L), APMS 7° ± 5° (1.8L) 1 - 3 - 4 - 2
Admissão Escape
Page 147 of 150

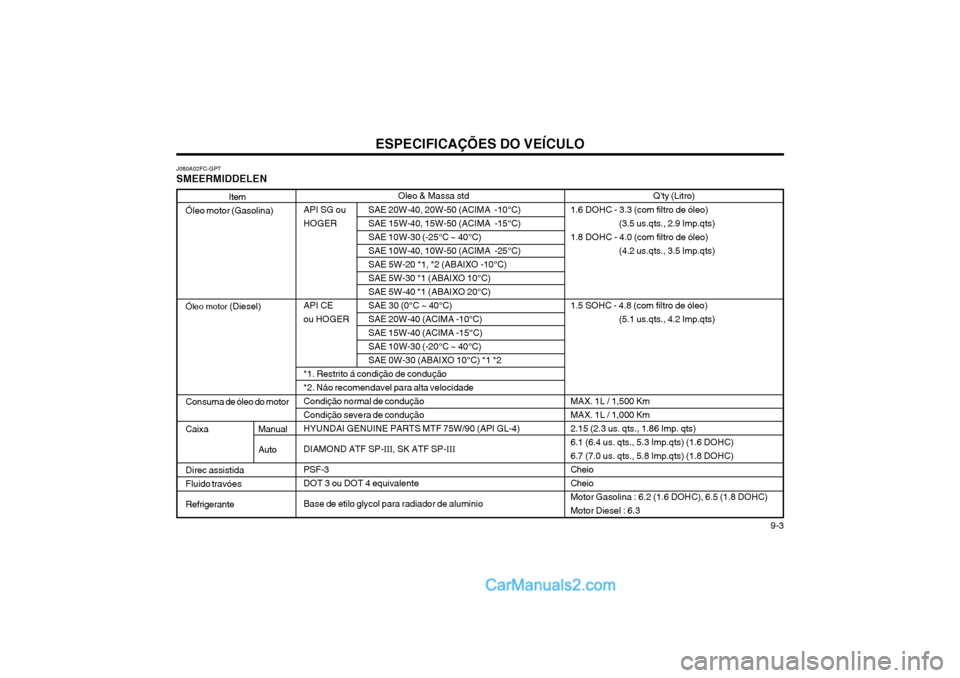

ESPECIFICAÇÕES DO VEÍCULO 9-3
Oleo & Massa std
API SG ou SAE 20W-40, 20W-50 (ACIMA -10°C)
HOGER SAE 15W-40, 15W-50 (ACIMA -15°C) SAE 10W-30 (-25°C ~ 40°C)SAE 10W-40, 10W-50 (ACIMA -25°C)SAE 5W-20 *1, *2 (ABAIXO -10°C)SAE 5W-30 *1 (ABAIXO 10°C)SAE 5W-40 *1 (ABAIXO 20°C)
API CE SAE 30 (0°C ~ 40°C)
ou HOGER SAE 20W-40 (ACIMA -10°C) SAE 15W-40 (ACIMA -15°C) SAE 10W-30 (-20°C ~ 40°C) SAE 0W-30 (ABAIXO 10°C) *1 *2
*1. Restrito á condição de condução*2. Nåo recomendavel para alta velocidadeCondição normal de conduçãoCondição severa de conduçãoHYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4) DIAMOND ATF SP- III, SK ATF SP- III
PSF-3 DOT 3 ou DOT 4 equivalente Base de etilo glycol para radiador de aluminio
J080A02FC-GPT SMEERMIDDELEN
Item
Óleo motor (Gasolina) Óleo motor (Diesel)
Consuma de óleo do motor Caixa Manual Auto
Direc assistida Fluido travóes Refrigerante
Q'ty (Litro)
1.6 DOHC - 3.3 (com filtro de óleo) (3.5 us.qts., 2.9 Imp.qts)
1.8 DOHC - 4.0 (com filtro de óleo) (4.2 us.qts., 3.5 Imp.qts)
1.5 SOHC - 4.8 (com filtro de óleo) (5.1 us.qts., 4.2 Imp.qts)
MAX. 1L / 1,500 Km MAX. 1L / 1,000 Km2.15 (2.3 us. qts., 1.86 Imp. qts)6.1 (6.4 us. qts., 5.3 Imp.qts) (1.6 DOHC)6.7 (7.0 us. qts., 5.8 Imp.qts) (1.8 DOHC)CheioCheioMotor Gasolina : 6.2 (1.6 DOHC), 6.5 (1.8 DOHC)Motor Diesel : 6.3
Page 148 of 150

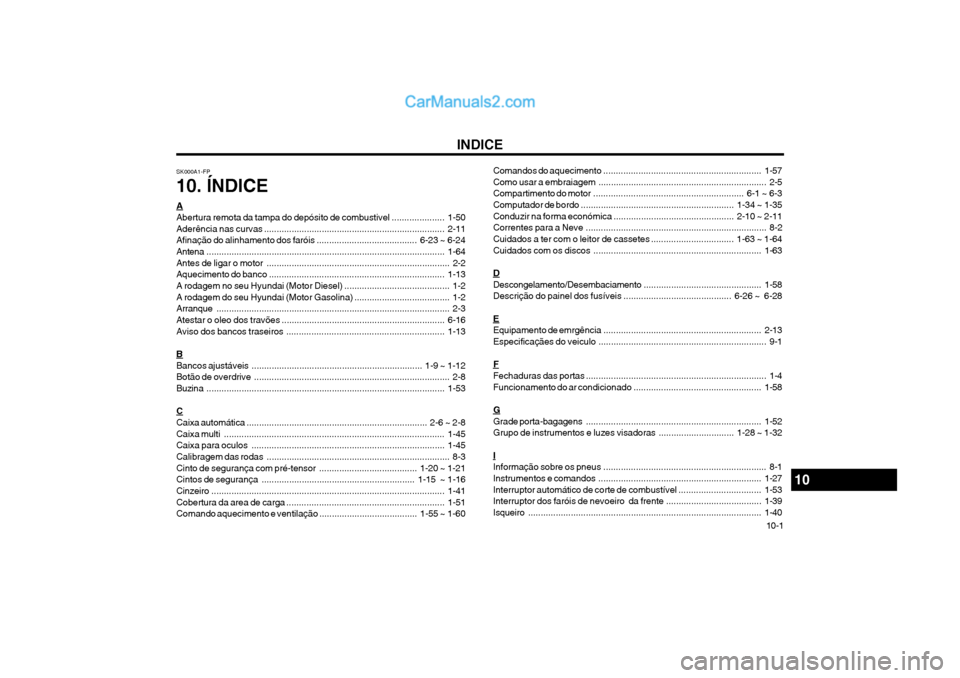

INDICE10-1
A
Abertura remota da tampa do depósito de combustivel .....................1-50
Aderência nas curvas ........................................................................ 2-11
Afinação do alinhamento dos faróis ........................................ 6-23 ~ 6-24
Antena ............................................................................................... 1-64
Antes de ligar o motor ......................................................................... 2-2
Aquecimento do banco ...................................................................... 1-13
A rodagem no seu Hyundai (Motor Diesel) .......................................... 1-2
A rodagem do seu Hyundai (Motor Gasolina) ...................................... 1-2
Arranque ............................................................................................. 2-3
Atestar o oleo dos travões ................................................................. 6-16
Aviso dos bancos traseiros ............................................................... 1-13
B Bancos ajustáveis.................................................................... 1-9 ~ 1-12
Botão de overdrive .............................................................................. 2-8
Buzina ............................................................................................... 1-53
C
Caixa automática ........................................................................ 2-6 ~ 2-8 Caixa multi........................................................................................ 1-45
Caixa para oculos ............................................................................. 1-45
Calibragem das rodas......................................................................... 8-3
Cinto de segurança com pré-tensor ....................................... 1 -20 ~ 1-21
Cintos de segurança ............................................................. 1-15 ~ 1-16
Cinzeiro ............................................................................................. 1-41
Cobertura da area de carga ............................................................... 1-51
Comando aquecimento e ventilação ....................................... 1-55 ~ 1-60 Comandos do aquecimento ...............................................................
1-57
Como usar a embraiagem ................................................................... 2-5
Compartimento do motor ............................................................ 6-1 ~ 6-3 Computador de bordo ............................................................. 1-34 ~ 1-35
Conduzir na forma económica ................................................ 2-10 ~ 2-11
Correntes para a Neve ........................................................................ 8-2
Cuidados a ter com o leitor de cassetes ................................. 1- 63 ~ 1-64
Cuidados com os discos ................................................................... 1-63
D Descongelamento/Desembaciamento...............................................1-58
Descrição do painel dos fusíveis ........................................... 6-26 ~ 6-28
E
Equipamento de emrgência ............................................................... 2-13
Especificaçães do veiculo................................................................... 9-1
F Fechaduras das portas ........................................................................ 1-4
Funcionamento do ar condicionado ...................................................1-58
G Grade porta-bagagens...................................................................... 1-52
Grupo de instrumentos e luzes visadoras .............................. 1-28 ~ 1-32
I Informação sobre os pneus ................................................................. 8-1
Instrumentos e comandos ................................................................. 1-27
Interruptor automático de corte de combustível ................................. 1-53
Interruptor dos faróis de nevoeiro da frente ...................................... 1-39
Isqueiro ............................................................................................. 1-40
SK000A1-FP 10. ÍNDICE
10
Page 149 of 150

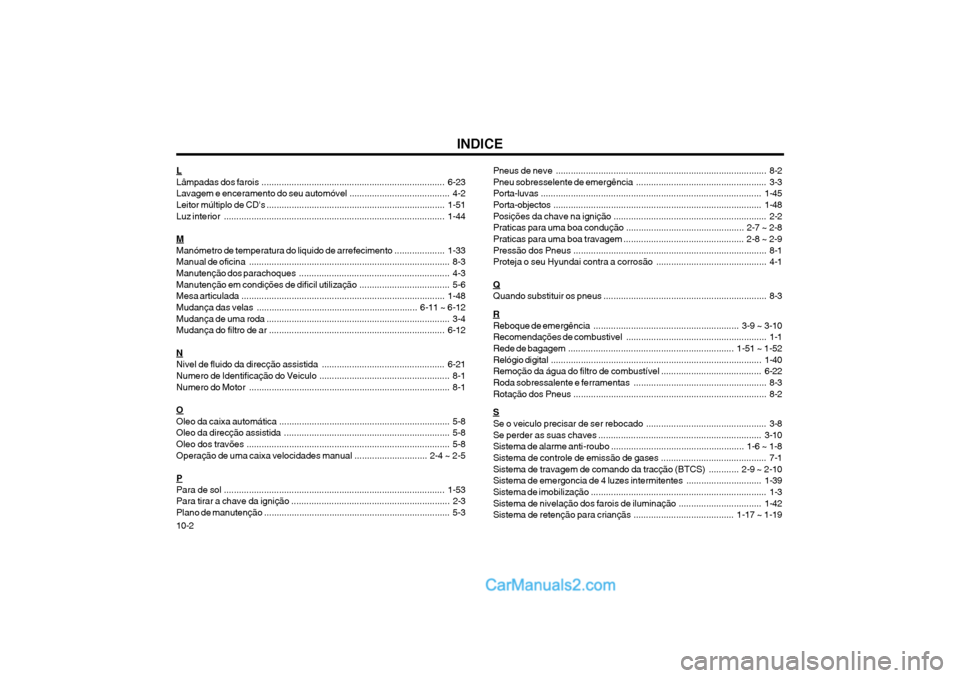

INDICE
10-2
L Lâmpadas dos farois ......................................................................... 6-23
Lavagem e enceramento do seu automóvel ........................................ 4-2
Leitor múltiplo de CD's ....................................................................... 1-51
Luz in terior ........................................................................................ 1-44
M
Manómetro de temperatura do liquido de arrefecimento ....................1-33
Manual de oficina ................................................................................ 8-3
Manutenção dos parachoques ............................................................ 4-3
Manutenção em condições de dificil utilização .................................... 5-6
Mesa articulada ................................................................................. 1-48
Mudança das velas ................................................................ 6-11 ~ 6-12
Mudança de uma roda ......................................................................... 3-4
Mudança do filtro de ar ...................................................................... 6-12
N
Nivel de fluido da direcção assistida.................................................6-21
Numero de Identificação do Veiculo .................................................... 8-1
Numero do Motor ................................................................................ 8-1
O Oleo da caixa automática .................................................................... 5-8
Oleo da direcção assistida ............... ................................................... 5-8
Oleo dos travões ................................................................................. 5-8
Operação de uma caixa velocidades manual ............................. 2-4 ~ 2-5
P Para de sol ........................................................................................ 1-53
Para tirar a chave da ignição ............................................................... 2-3 Plano de manutenção .......................................................................... 5-3 Pneus de neve
.................................................................................... 8-2
Pneu sobresselente de emergência .................................................... 3-3
Porta-luvas ........................................................................................ 1-45
Porta-objectos ................................................................................... 1-48
Posições da chave na ignição ............................................................. 2-2
Praticas para uma boa condução ............................................... 2-7 ~ 2-8
Praticas para uma boa travagem ................................................ 2-8 ~ 2-9
Pressão do s Pneus............................................................................. 8-1
Proteja o seu Hyundai contra a corrosão ............................................ 4-1
Q Quando substituir os pneus ................................................................. 8-3
R Reboque de emergência .......................................................... 3-9 ~ 3-10
Recomendações de combustivel ........................................................ 1-1
Rede de bagagem .................................................................. 1-51 ~ 1-52
Relógio digital .................................................................................... 1-40
Remoção da água do filtro de combustível ........................................6-22
Roda sobressalente e ferramentas ..................................................... 8-3
Rotação dos Pneus ............................................................................. 8-2
S
Se o veiculo precisar de ser rebocado ................................................ 3-8
Se perder as suas chaves ................................................................. 3-10
Sistema de alarme anti-roubo ..................................................... 1-6 ~ 1-8
Sistema de controle de emissão de gases .......................................... 7-1
Sistema de travagem de comando da tracção (BTCS) ............ 2-9 ~ 2-10
Sistema de emergoncia de 4 luzes intermitentes ..............................1-39
Sistema de imobilização ...................................................................... 1-3
Sistema de nivelação dos fa rois de iluminação ................................. 1-42
Sistema de retenção para criançãs ........................................ 1-17 ~ 1-19
Page 150 of 150

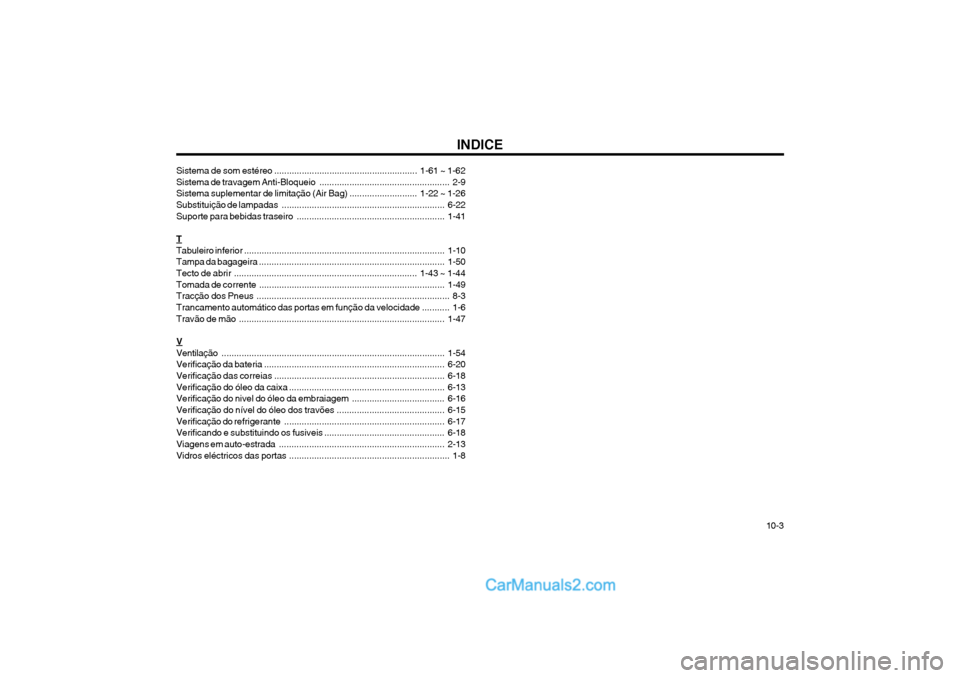

INDICE10-3
Sistema de som estéreo
......................................................... 1-61 ~ 1-62
Sistema de travagem Anti-Bloqueio .................................................... 2-9
Sistema suplementar de limitação (Air Bag) ........................... 1-22 ~ 1-26
Substituição de lampadas ................................................................. 6-22
Suporte para bebidas traseiro ........................................................... 1-41
T Tabuleiro inferior................................................................................ 1-10
Tampa da bagageira .......................................................................... 1-50
Tecto de abrir ......................................................................... 1-43 ~ 1-44
Tomada de corrente .......................................................................... 1-49
Tracção dos Pneus ............................................................................. 8-3
Trancamento automático das portas em função da velocidade ........... 1-6Travão de mão .................................................................................. 1-47
V Ventilação......................................................................................... 1-54
Verificação da bateria ........................................................................ 6-20
Verificação das correias.................................................................... 6-18
Verificação do óleo da caixa .............................................................. 6-13
Verificação do nivel do óleo da embraiagem .....................................6-16
Verificação do nível do óleo dos travões ........................................... 6-15
Verificação do refrigerante ................................................................ 6-17
Verificando e substituindo os fusiveis ................................................6-18
Viagens em auto-estrada ................ ..................................................2-13
Vidros eléctricos das portas ................................................................ 1-8
