Sitz Hyundai Matrix 2005 Betriebsanleitung (in German)
[x] Cancel search | Manufacturer: HYUNDAI, Model Year: 2005, Model line: Matrix, Model: Hyundai Matrix 2005Pages: 247, PDF Size: 9.04 MB
Page 33 of 247

1EIGENSCHAFTEN DES HYUNDAI
22SICHERHEITSGURTE
B150A01A-GST SCHUTZ DURCH SICHERHEITSGURTE Es ist gesetzlich vorgeschrieben. Wird diese grundlegende Sicherheits-
vorkehrung beachtet, so wird dieVerletzungsgefahr oder der Grad einer Verletzung beträchtlich herabgesetzt. Darüber hinaus gelten die folgendenEmpfehlungen:
B150B01Y-GST Babys oder Kleinkinder In einigen Ländern, u.a. in
Deutschland, ist für Babys und Kleinkinder die Verwendung eines Kindersitz-Schutzsystems vorgesch- rieben. Unabhängig davon, ob diesgesetzlich vorgeschrieben ist oder nicht, empfiehlt sich grundsätzlich die Verwendung eines Kindersitzes odereines Kinderschutzsystems. HINWEIS:
Kleinkinder werden am besten durch
ein Kinder-Rückhaltesystem geschützt.
Zur Gewährleistung der Sicherheit allerFahrzeuginsassen dürfen Gepäck und andere Ladung nicht über die Höhe der Rückenlehne hinaus gestapeltwerden.
B140A02FC
!WARNUNG:
Auf folgende Personen nach dem Einschalten der Sitzheizung besonders achten: Säuglinge,Kinder, ältere Menschen, Betrunkene, Personen unter dem Einfluss von Schlaf- oderGrippemitteln.
WARNUNG - RÜCKSITZ
B140A01B-GST
fcger-1a.p65 7/20/2005, 12:01 PM
22

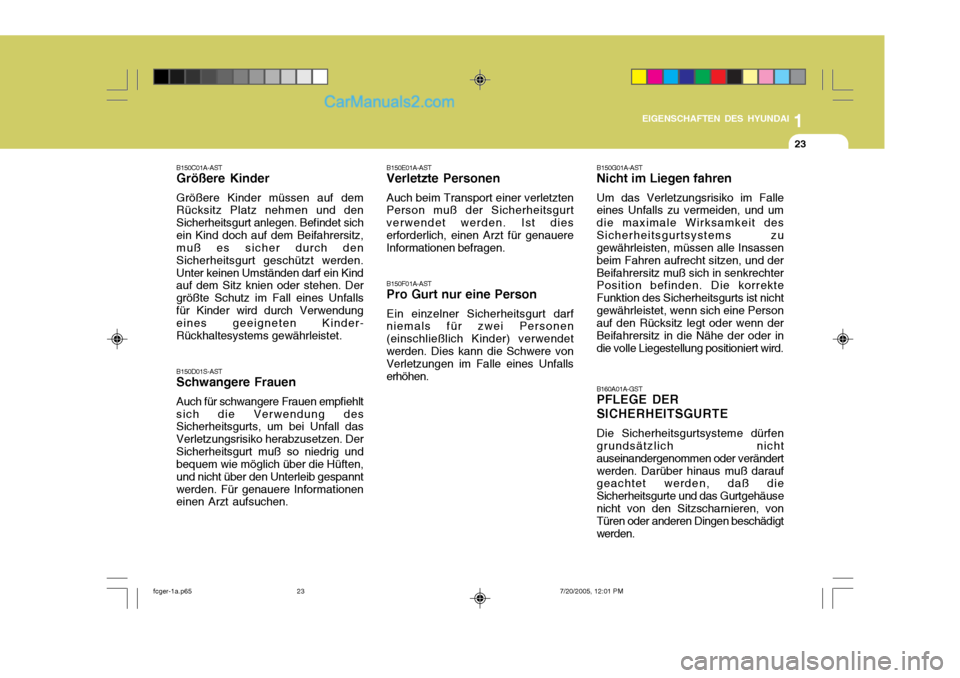

Page 34 of 247

1
EIGENSCHAFTEN DES HYUNDAI
23
B150E01A-AST Verletzte Personen Auch beim Transport einer verletzten
Person muß der Sicherheitsgurt verwendet werden. Ist dieserforderlich, einen Arzt für genauere Informationen befragen.
B150F01A-ASTPro Gurt nur eine Person Ein einzelner Sicherheitsgurt darf
niemals für zwei Personen (einschließlich Kinder) verwendetwerden. Dies kann die Schwere von Verletzungen im Falle eines Unfalls erhöhen.
B150C01A-AST Größere Kinder Größere Kinder müssen auf dem Rücksitz Platz nehmen und den Sicherheitsgurt anlegen. Befindet sichein Kind doch auf dem Beifahrersitz, muß es sicher durch den Sicherheitsgurt geschützt werden.Unter keinen Umständen darf ein Kind auf dem Sitz knien oder stehen. Der größte Schutz im Fall eines Unfallsfür Kinder wird durch Verwendung eines geeigneten Kinder- Rückhaltesystems gewährleistet. B150D01S-AST Schwangere Frauen Auch für schwangere Frauen empfiehlt sich die Verwendung des Sicherheitsgurts, um bei Unfall das Verletzungsrisiko herabzusetzen. DerSicherheitsgurt muß so niedrig und bequem wie möglich über die Hüften, und nicht über den Unterleib gespanntwerden. Für genauere Informationen einen Arzt aufsuchen. B150G01A-ASTNicht im Liegen fahren Um das Verletzungsrisiko im Falle
eines Unfalls zu vermeiden, und um die maximale Wirksamkeit desSicherheitsgurtsystems zu gewährleisten, müssen alle Insassen beim Fahren aufrecht sitzen, und derBeifahrersitz muß sich in senkrechter Position befinden. Die korrekte Funktion des Sicherheitsgurts ist nichtgewährleistet, wenn sich eine Person auf den Rücksitz legt oder wenn der Beifahrersitz in die Nähe der oder indie volle Liegestellung positioniert wird. B160A01A-GST PFLEGE DER SICHERHEITSGURTE Die Sicherheitsgurtsysteme dürfen grundsätzlich nicht auseinandergenommen oder verändertwerden. Darüber hinaus muß darauf geachtet werden, daß die Sicherheitsgurte und das Gurtgehäusenicht von den Sitzscharnieren, von Türen oder anderen Dingen beschädigt werden.
fcger-1a.p65 7/20/2005, 12:01 PM
23

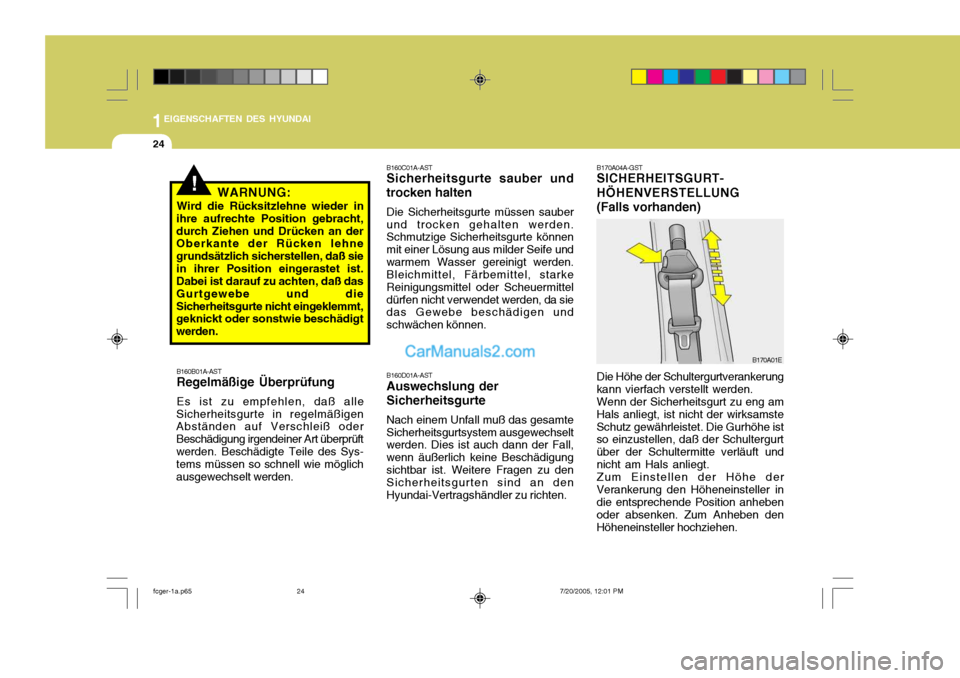

Page 35 of 247

1EIGENSCHAFTEN DES HYUNDAI
24
B170A04A-GST SICHERHEITSGURT- HÖHENVERSTELLUNG(Falls vorhanden) Die Höhe der Schultergurtverankerung
kann vierfach verstellt werden. Wenn der Sicherheitsgurt zu eng am
Hals anliegt, ist nicht der wirksamste Schutz gewährleistet. Die Gurhöhe ist so einzustellen, daß der Schultergurt über der Schultermitte verläuft undnicht am Hals anliegt. Zum Einstellen der Höhe der
Verankerung den Höheneinsteller in die entsprechende Position anheben oder absenken. Zum Anheben denHöheneinsteller hochziehen.
B170A01E
!WARNUNG:
Wird die Rücksitzlehne wieder in
ihre aufrechte Position gebracht, durch Ziehen und Drücken an der Oberkante der Rücken lehne grundsätzlich sicherstellen, daß siein ihrer Position eingerastet ist. Dabei ist darauf zu achten, daß das Gurtgewebe und dieSicherheitsgurte nicht eingeklemmt, geknickt oder sonstwie beschädigt werden.
B160B01A-AST Regelmäßige Überprüfung Es ist zu empfehlen, daß alle
Sicherheitsgurte in regelmäßigen Abständen auf Verschleiß oder Beschädigung irgendeiner Art überprüftwerden. Beschädigte Teile des Sys- tems müssen so schnell wie möglich ausgewechselt werden. B160C01A-AST Sicherheitsgurte sauber und trocken halten Die Sicherheitsgurte müssen sauber und trocken gehalten werden. Schmutzige Sicherheitsgurte können mit einer Lösung aus milder Seife undwarmem Wasser gereinigt werden. Bleichmittel, Färbemittel, starke Reinigungsmittel oder Scheuermitteldürfen nicht verwendet werden, da sie das Gewebe beschädigen und schwächen können. B160D01A-AST Auswechslung der Sicherheitsgurte Nach einem Unfall muß das gesamte Sicherheitsgurtsystem ausgewechselt werden. Dies ist auch dann der Fall, wenn äußerlich keine Beschädigungsichtbar ist. Weitere Fragen zu den Sicherheitsgurten sind an den Hyundai-Vertragshändler zu richten.
fcger-1a.p65
7/20/2005, 12:01 PM
24

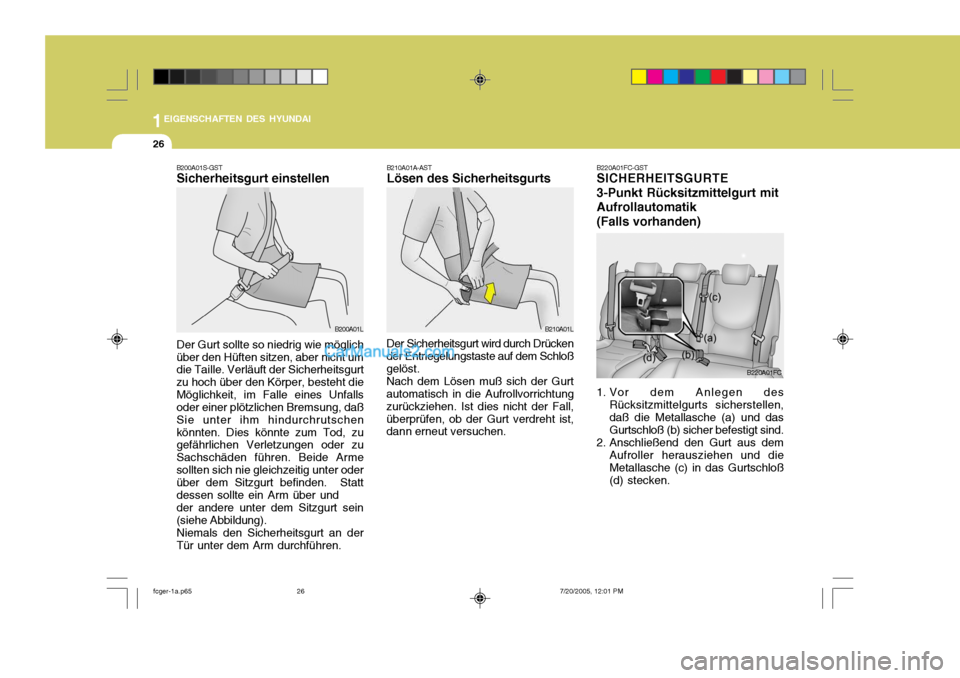

Page 37 of 247

1EIGENSCHAFTEN DES HYUNDAI
26
B200A01S-GST Sicherheitsgurt einstellen Der Gurt sollte so niedrig wie möglich über den Hüften sitzen, aber nicht um die Taille. Verläuft der Sicherheitsgurt zu hoch über den Körper, besteht dieMöglichkeit, im Falle eines Unfalls oder einer plötzlichen Bremsung, daß Sie unter ihm hindurchrutschenkönnten. Dies könnte zum Tod, zu gefährlichen Verletzungen oder zu Sachschäden führen. Beide Armesollten sich nie gleichzeitig unter oder über dem Sitzgurt befinden. Statt dessen sollte ein Arm über undder andere unter dem Sitzgurt sein(siehe Abbildung). Niemals den Sicherheitsgurt an der Tür unter dem Arm durchführen.
B200A01L
B210A01A-AST Lösen des Sicherheitsgurts
Der Sicherheitsgurt wird durch Drückender Entriegelungstaste auf dem Schloß gelöst. Nach dem Lösen muß sich der Gurt automatisch in die Aufrollvorrichtung zurückziehen. Ist dies nicht der Fall,überprüfen, ob der Gurt verdreht ist, dann erneut versuchen. B210A01LB220A01FC-GSTSICHERHEITSGURTE 3-Punkt Rücksitzmittelgurt mitAufrollautomatik(Falls vorhanden)
1. Vor dem Anlegen des Rücksitzmittelgurts sicherstellen, daß die Metallasche (a) und das Gurtschloß (b) sicher befestigt sind.
2. Anschließend den Gurt aus dem Aufroller herausziehen und dieMetallasche (c) in das Gurtschloß (d) stecken. B220A01FC
fcger-1a.p65
7/20/2005, 12:01 PM
26

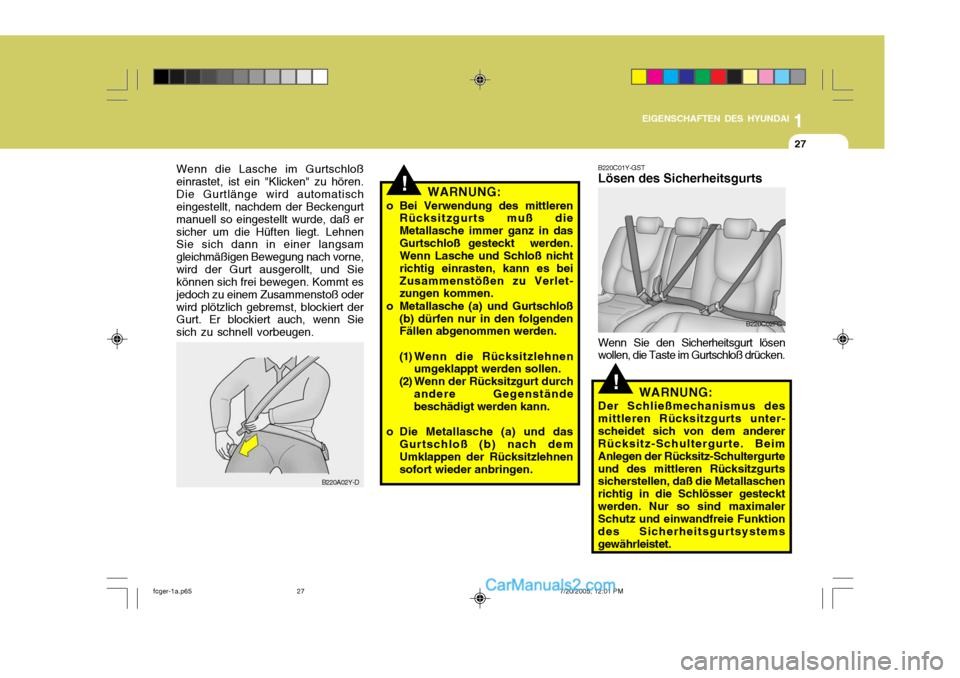

Page 38 of 247

1
EIGENSCHAFTEN DES HYUNDAI
27
Wenn die Lasche im Gurtschloß einrastet, ist ein "Klicken" zu hören.Die Gurtlänge wird automatisch eingestellt, nachdem der Beckengurt manuell so eingestellt wurde, daß ersicher um die Hüften liegt. Lehnen Sie sich dann in einer langsam gleichmäßigen Bewegung nach vorne,wird der Gurt ausgerollt, und Sie können sich frei bewegen. Kommt es jedoch zu einem Zusammenstoß oderwird plötzlich gebremst, blockiert der Gurt. Er blockiert auch, wenn Sie sich zu schnell vorbeugen.
B220A02Y-D
!WARNUNG:
o Bei Verwendung des mittleren Rücksitzgurts muß die Metallasche immer ganz in dasGurtschloß gesteckt werden. Wenn Lasche und Schloß nicht richtig einrasten, kann es beiZusammenstößen zu Verlet- zungen kommen.
o Metallasche (a) und Gurtschloß (b) dürfen nur in den folgendenFällen abgenommen werden.
(1) Wenn die Rücksitzlehnen umgeklappt werden sollen.
(2) Wenn der Rücksitzgurt durch andere Gegenstände beschädigt werden kann.
o Die Metallasche (a) und das Gurtschloß (b) nach demUmklappen der Rücksitzlehnen sofort wieder anbringen.
!
B220C01Y-GST Lösen des Sicherheitsgurts Wenn Sie den Sicherheitsgurt lösen wollen, die Taste im Gurtschloß drücken. B220C02FC
WARNUNG:
Der Schließmechanismus des mittleren Rücksitzgurts unter-scheidet sich von dem anderer Rücksitz-Schultergurte. Beim Anlegen der Rücksitz-Schultergurteund des mittleren Rücksitzgurts sicherstellen, daß die Metallaschen richtig in die Schlösser gestecktwerden. Nur so sind maximaler Schutz und einwandfreie Funktion des Sicherheitsgurtsystemsgewährleistet.
fcger-1a.p65 7/20/2005, 12:01 PM
27
Page 39 of 247

1EIGENSCHAFTEN DES HYUNDAI
28
o Wird das Kinder-Rückhaltesystem
nicht benutzt, so ist es mit einem Sicherheitsgurt zu befestigen,damit es bei einem plötzlichen Halt bzw. einem Unfall nicht nach vorne geschleudert wird.
o Kinder, die zu groß für einen Kindersitz sind, müssen auf dem Rücksitz sitzen und mit den vorhandenen Becken-/Schultergurten gesichert werden.
o Dabei darauf achten, daß der Schultergurt des äußeren Becken-/ Schultergurts in der Mitte über der Schulter verläuftund nicht am Hals anliegt. Wird das Kind etwas näher an der Mitte des Fahrzeugs plaziert, istes möglicherweise einfacher, den Schultergurt zu plazieren. Der Beckengurt des Sicherheitsgurtesbzw. der Beckengurt des mittleren Sicherheitsgurtes muß immer so niedrig wie möglich auf denHüften des Kindes und so straff wie möglich plaziert werden.
o Wenn der Sicherheitsgurt nicht korrekt um das Kind gelegt werden kann, empfehlen wir die
KINDERRÜCKHALTESYSTEM
B230A04P-GST Kinder, die im Fahrzeug mitgenommen werden, müssen auf dem Rücksitz sitzen und stets angeschnallt sein,um das Verletzungsrisiko im Falle eines Unfalls, eines plötzlichen Halts oder plötzlichen Lenkmanövers zuverringern. Wie Unfallstatistiken ergeben haben, fahren Kinder sicherer, wenn sie korrekt auf dem Rücksitzangeschnallt sind, als wenn sie auf dem Vordersitz sitzen. Größere Kinder müssen einen der vorhandenenSicherheitsgurte verwenden.Sie sind gesetzlich dazu verpflichtet,Sicherheitssysteme für Kindermitzuführen. Wenn kleine Kinder im Fahrzeug mitfahren, muß ein Kinderrückhaltesystem(Sicherheitssitz) vorhanden sein.Kinder können bei einemZusammenstoß verletzt werden, wenn die Sicherungssysteme nicht richtig eingestellt sind. Für kleinere Kinderund Säuglinge muß ein Kindersitz bzw. ein Kleinkindsitz verwendet werden. Vor dem Kauf eines bestimmtenKinderrückhaltesystems sollten Sie sicherstellen, daß es in Ihr Fahrzeug und zu den vorhandenen
!WARNUNG:
o Ein Kinderrückhaltesystem muß auf dem Rücksitz angebracht werden. Niemals einen Kinder- bzw. Kleinkindsitz auf demvorderen Beifahrersitz anbringen.Wenn im Falle eines Unfalls derzusätzliche Airbag auf der B eifahrerseite ausgelöst wird, kann ein Kleinkind bzw. Kind, das ineinem auf dem Vorder-sitz angebrachten Kinder- bzw. Kleinkindsitz sitzt, schwer verletztoder sogar getötet werden.Daher das Kinderrückhaltesystem nur auf dem Rücksitz verwenden.
o Da ein Sicherheitsgurt bzw. Kinderrückhaltesystem sehr heißwerden kann, wenn es in einem geschlossenen Fahrzeug verbleibt, stets die Sitzbezüge unddie Gurtschlösser prüfen, bevor ein Kind hineingesetzt wird.
Sicherheitsgurten paßt und für Ihr Kind geeignet ist. Zum Einbau desKinderrückhaltesystems die Herstelleranweisungen befolgen.
fcger-1a.p65
7/20/2005, 12:01 PM
28

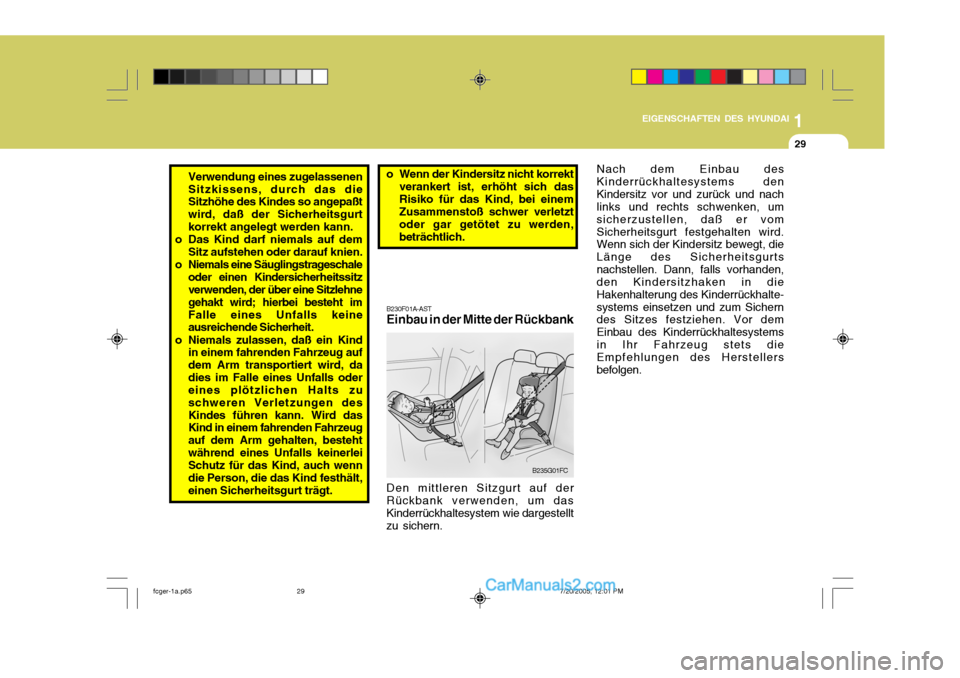

Page 40 of 247

1
EIGENSCHAFTEN DES HYUNDAI
29
Verwendung eines zugelassenen Sitzkissens, durch das die Sitzhöhe des Kindes so angepaßt wird, daß der Sicherheitsgurtkorrekt angelegt werden kann.
o Das Kind darf niemals auf dem Sitz aufstehen oder darauf knien.
o Niemals eine Säuglingstrageschale oder einen Kindersicherheitssitz verwenden, der über eine Sitzlehne gehakt wird; hierbei besteht imFalle eines Unfalls keine ausreichende Sicherheit.
o Niemals zulassen, daß ein Kind in einem fahrenden Fahrzeug auf dem Arm transportiert wird, dadies im Falle eines Unfalls oder eines plötzlichen Halts zu schweren Verletzungen desKindes führen kann. Wird das Kind in einem fahrenden Fahrzeug auf dem Arm gehalten, bestehtwährend eines Unfalls keinerlei Schutz für das Kind, auch wenn die Person, die das Kind festhält,einen Sicherheitsgurt trägt.
B230F01A-AST Einbau in der Mitte der Rückbank Den mittleren Sitzgurt auf der
Rückbank verwenden, um das Kinderrückhaltesystem wie dargestellt zu sichern.
B235G01FC
o Wenn der Kindersitz nicht korrekt
verankert ist, erhöht sich das Risiko für das Kind, bei einem Zusammenstoß schwer verletzt oder gar getötet zu werden,beträchtlich. Nach dem Einbau desKinderrückhaltesystems denKindersitz vor und zurück und nach links und rechts schwenken, um sicherzustellen, daß er vomSicherheitsgurt festgehalten wird. Wenn sich der Kindersitz bewegt, die Länge des Sicherheitsgurtsnachstellen. Dann, falls vorhanden, den Kindersitzhaken in die Hakenhalterung des Kinderrückhalte-systems einsetzen und zum Sichern des Sitzes festziehen. Vor dem Einbau des Kinderrückhaltesystemsin Ihr Fahrzeug stets die Empfehlungen des Herstellers befolgen.
fcger-1a.p65
7/20/2005, 12:01 PM
29
Page 41 of 247

1EIGENSCHAFTEN DES HYUNDAI
30
!
Nach dem Einbau des Kinderrückhaltesystems dieses in alleRichtungen bewegen, um sicherzustellen, daß es sicher eingebaut ist. Wenn der Gurt straffgezogen werden muß, weiteres Gurtmaterial zum Gurtstraffer ziehen. Wenn Sie den Sicherheitsgurt lösen undzurückgleiten lassen, zieht der Gurtstraffer den Gurt automatisch in seine normale Ausgangspositionzurück.
HINWEIS:
o Vor dem Einbau des Kinderrückhaltesystems die dem Kinderrückhaltesystem beiliegenden Herstelleran-weisungen lesen.
o Wenn der Sicherheitsgurt nicht
wie beschrieben funktioniert, muß das System unverzüglich vom Hyundai-Vertragshändlerüberprüft werden. WARNUNG:
Kein Kinderrückhaltesystem aufdem vorderen Beifahrersitz montieren. Im Falle eines Unfalls, bei dem möglicherweise derzusätzliche Airbag auf der Beifahrer- seite ausgelöst wird, kann ein Säugling oder ein Kind, das ineiner Säuglingsschale oder einem Kindersitz gesichert ist, schwer verletzt oder sogar getötet werden.Daher das Kinderrückhaltesystem nur auf dem Rücksitz des Fahrzeugs verwenden.
B230G01A-GST Einbau auf den äußeren
Rücksitzen Zum Einbau eines Kinderrückhaltesystems auf den beiden außenliegenden Rücksitzen den Schulter-/Beckengurt aus demGurtstraffer ziehen. Das Kinderrückhaltesystem einbauen, dann den Sicherheitsgurt schließen und mitdem Gurtstraffer zurückziehen lassen. Sicherstellen, daß der Beckengurt eng am Kinderrückhaltesystem anliegt undder Schultergurt so positioniert ist, daß er auf keinen Fall mit dem Kopf bzw. dem Hals des Kindes inBerührung kommt.
B230G01A
fcger-1a.p65 7/20/2005, 12:01 PM
30

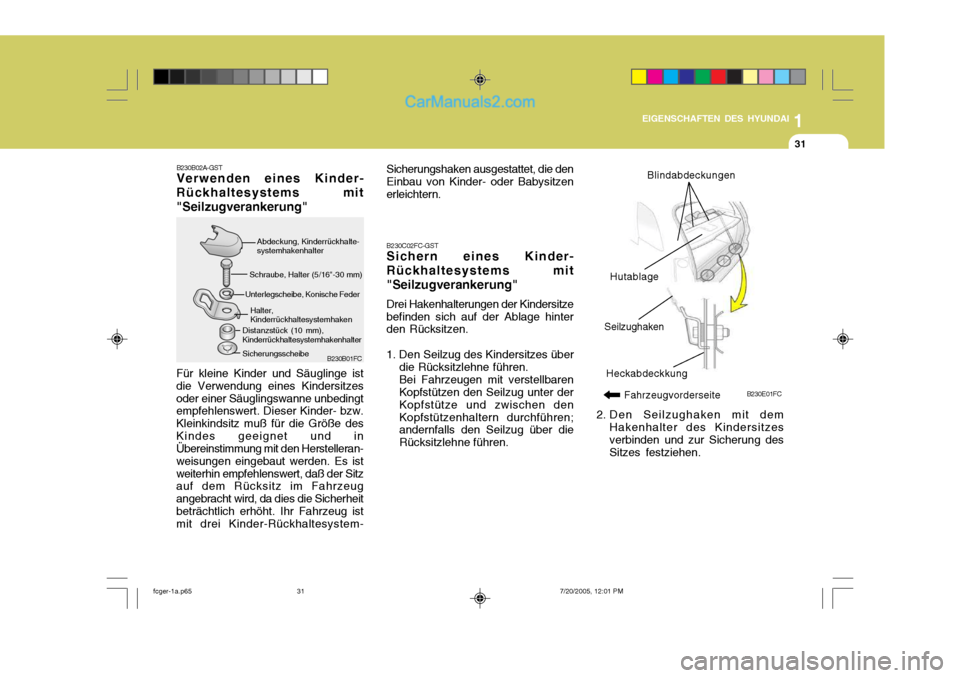

Page 42 of 247

1
EIGENSCHAFTEN DES HYUNDAI
31
B230B01FC
B230B02A-GST Verwenden eines Kinder-
Rückhaltesystems mit "Seilzugverankerung"
Für kleine Kinder und Säuglinge ist die Verwendung eines Kindersitzesoder einer Säuglingswanne unbedingt empfehlenswert. Dieser Kinder- bzw. Kleinkindsitz muß für die Größe desKindes geeignet und in Übereinstimmung mit den Herstelleran- weisungen eingebaut werden. Es istweiterhin empfehlenswert, daß der Sitz auf dem Rücksitz im Fahrzeug angebracht wird, da dies die Sicherheitbeträchtlich erhöht. Ihr Fahrzeug ist mit drei Kinder-Rückhaltesystem- Abdeckung, Kinderrückhalte- systemhakenhalter
Schraube, Halter (5/16"-30 mm)
Unterlegscheibe, Konische Feder Halter, Kinderrückhaltesystemhaken
Distanzstück (10 mm), Kinderrückhaltesystemhakenhalter Sicherungsscheibe B230C02FC-GST Sichern eines Kinder-
Rückhaltesystems mit "Seilzugverankerung"
Drei Hakenhalterungen der Kindersitze
befinden sich auf der Ablage hinter den Rücksitzen. 1. Den Seilzug des Kindersitzes über die Rücksitzlehne führen. Bei Fahrzeugen mit verstellbaren Kopfstützen den Seilzug unter der Kopfstütze und zwischen denKopfstützenhaltern durchführen; andernfalls den Seilzug über die Rücksitzlehne führen.
Sicherungshaken ausgestattet, die denEinbau von Kinder- oder Babysitzenerleichtern.
B230E01FC
Fahrzeugvorderseite
Seilzughaken
Heckabdeckkung
Hutablage
Blindabdeckungen
2. Den Seilzughaken mit dem
Hakenhalter des Kindersitzes verbinden und zur Sicherung desSitzes festziehen.
fcger-1a.p65 7/20/2005, 12:01 PM
31
Page 43 of 247

1EIGENSCHAFTEN DES HYUNDAI
32
B230D02FC-GST Anbringen eines Kinder-
Rückhaltesystems mit "ISOFIX"- Verankerung oder "Seilzug"-Verankerung(Falls vorhanden)
ISOFIX ist ein standardisiertes Verfahren zum Anbringen von Kindersitzen, bei dem nicht mehr der Sicherheitsgurt zum Sichern desSitzes im Fahrzeug verwendet wird. Dadurch kann eine sicherere Position gewählt und der Sitz einfacher undschneller angebracht werden. B230F01FCEin ISOFIX-Sitz darf nur eingebaut
werden, wenn er gemäß der NormECE-R44 zugelassen ist. Für Ihren Hyundai sind der Hyundai ISOFIX GR 1 / Hyundai Duo / Römer ISOFIX GR1 und der Römer Duo ISOFIX / Britax Duo ISOFIX gemäß der Norm ECE- R44 zugelassen. Dieser Sitz wurdevon Hyundai ausgiebig getestet und wird für Ihren Hyundai empfohlen. HINWEIS:
Derzeit ist dies der einzige Sitz,
der diese Bestimmung erfüllt. Für den Fall, daß andere Hersteller denNachweis für eine Zertifizierung erbringen, wird Hyundai diesen Sitz sorgfältig prüfen und eineEmpfehlung aussprechen, wenn dieser Sitz die Bestimmungen erfüllt. Wenden Sie sichdiesbezüglich an Ihren Hyundai- Händler.
!WARNUNG:
Beim Einbau des Kindersitzes muß der Sitz aus Sicherheitsgründen so weit wie möglich hinten positioniertwerden und die Sitzlehne in aufrechter Stellung und nicht geneigt stehen.
fcger-1a.p65 7/20/2005, 12:01 PM
32
