Hyundai Matrix 2005 Manual del propietario (in Spanish)

1COMPONENTES DE SU HYUNDAI

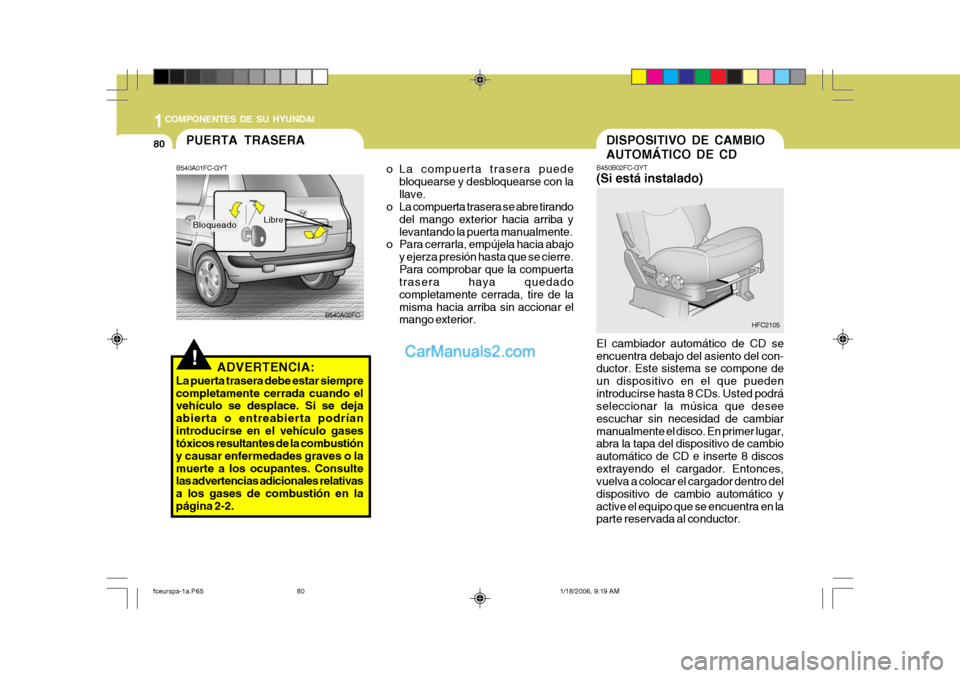

80DISPOSITIVO DE CAMBIO AUTOMÁTICO DE CD
B450B02FC-GYT (Si está instalado) El cambiador automático de CD se encuentra debajo del asiento del con- ductor. Este sistema se compone de un dispositivo en el que puedenintroducirse hasta 8 CDs. Usted podrá seleccionar la música que desee escuchar sin necesidad de cambiarmanualmente el disco. En primer lugar, abra la tapa del dispositivo de cambio automático de CD e inserte 8 discosextrayendo el cargador. Entonces, vuelva a colocar el cargador dentro del dispositivo de cambio automático yactive el equipo que se encuentra en la parte reservada al conductor. HFC2105
o La compuerta trasera puede
bloquearse y desbloquearse con la llave.
o La compuerta trasera se abre tirando
del mango exterior hacia arriba ylevantando la puerta manualmente.
o Para cerrarla, empújela hacia abajo
y ejerza presión hasta que se cierre.Para comprobar que la compuerta trasera haya quedado completamente cerrada, tire de lamisma hacia arriba sin accionar el mango exterior.
!
B540A01FC-GYT
B540A02FC
PUERTA TRASERA
ADVERTENCIA:
La puerta trasera debe estar siempre completamente cerrada cuando el vehículo se desplace. Si se deja abierta o entreabierta podríanintroducirse en el vehículo gases tóxicos resultantes de la combustión y causar enfermedades graves o lamuerte a los ocupantes. Consulte las advertencias adicionales relativas a los gases de combustión en lapágina 2-2.
Bloqueado Libre
fceurspa-1a.P65
1/18/2006, 9:19 AM
80

1
COMPONENTES DE SU HYUNDAI
81
!

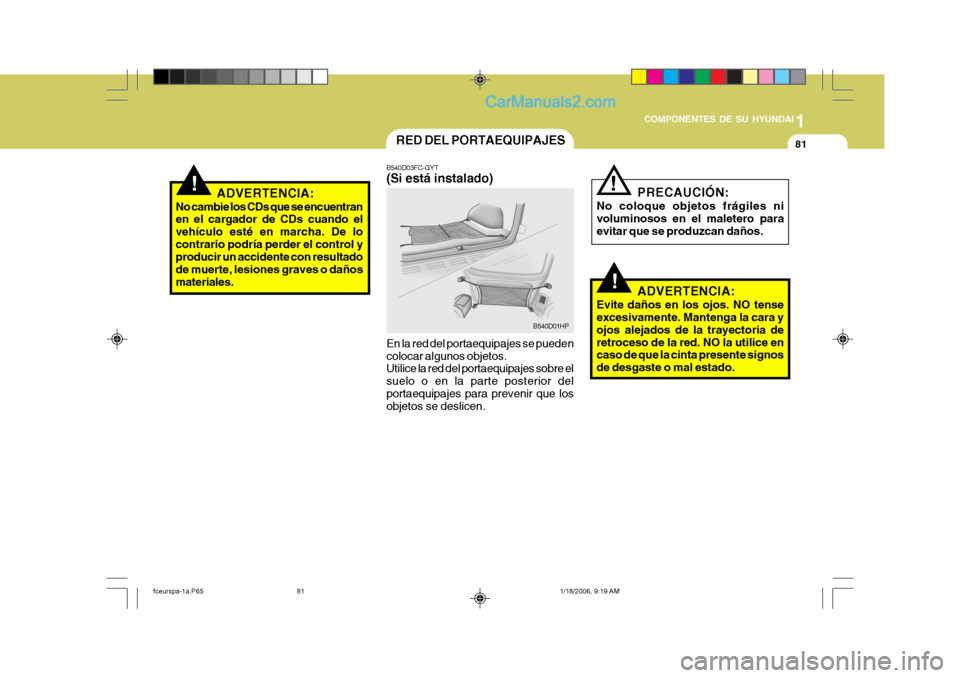

RED DEL PORTAEQUIPAJES
B540D03FC-GYT (Si está instalado) En la red del portaequipajes se pueden colocar algunos objetos. Utilice la red del portaequipajes sobre el suelo o en la parte posterior delportaequipajes para prevenir que los objetos se deslicen. B540D01HPPRECAUCIÓN:
No coloque objetos frágiles ni voluminosos en el maletero para evitar que se produzcan daños.
ADVERTENCIA:
Evite daños en los ojos. NO tenseexcesivamente. Mantenga la cara y ojos alejados de la trayectoria deretroceso de la red. NO la utilice en caso de que la cinta presente signos de desgaste o mal estado.
!!ADVERTENCIA:
No cambie los CDs que se encuentran en el cargador de CDs cuando el vehículo esté en marcha. De locontrario podría perder el control y producir un accidente con resultado de muerte, lesiones graves o dañosmateriales.
fceurspa-1a.P65 1/18/2006, 9:19 AM
81

1COMPONENTES DE SU HYUNDAI
82PORTAEQUIPAJES DE TECHO
B630A03FC-GYT (Si está instalado) Si su Hyundai ha sido equipado con una reja portaequipajes, puede transportar objetos sobre el techo de su vehículo. Las traviesas y los componentes defijación para adaptar el portaequipajes a su vehículo pueden conseguirse en un concesionario Hyundai autorizado.Los Concesionarios Hyundai están preparados para dar el Servicio con la calidad necesaria. HFC2106PRECAUCIÓN:
o Se recomiendan las siguientes especificaciones al cargar mercancías o equipaje.
BACA 34kg
DISTRIBUIDOS
UNIFORMEMENTE
CUBIERTA DEL MALETERO
B650A01FC-GYT (Si está instalado) No debería transportarse ningún objeto sobre la cubierta del maletero. Losobjetos sueltos podrían provocar lesiones a los ocupantes en caso de frenadas bruscas. B640A02FC
!
o Si transporta mercancias o equipaje cuyo peso excedad de 34 kg este puede dañar su vehículo.
o Cuando transporte objetos largos
nunca las deje sobresalir ni por laparte trasera ni por los lados.
o Para evitar producir daños o perder
la carga durante el viaje,compruebe con frecuencia que tanto el portaequipajes como la carga siguen fuertemente fijados.
o Conduzca siempre su vehículo a una velocidad moderada.
fceurspa-1a.P65 1/18/2006, 9:19 AM
82

1
COMPONENTES DE SU HYUNDAI

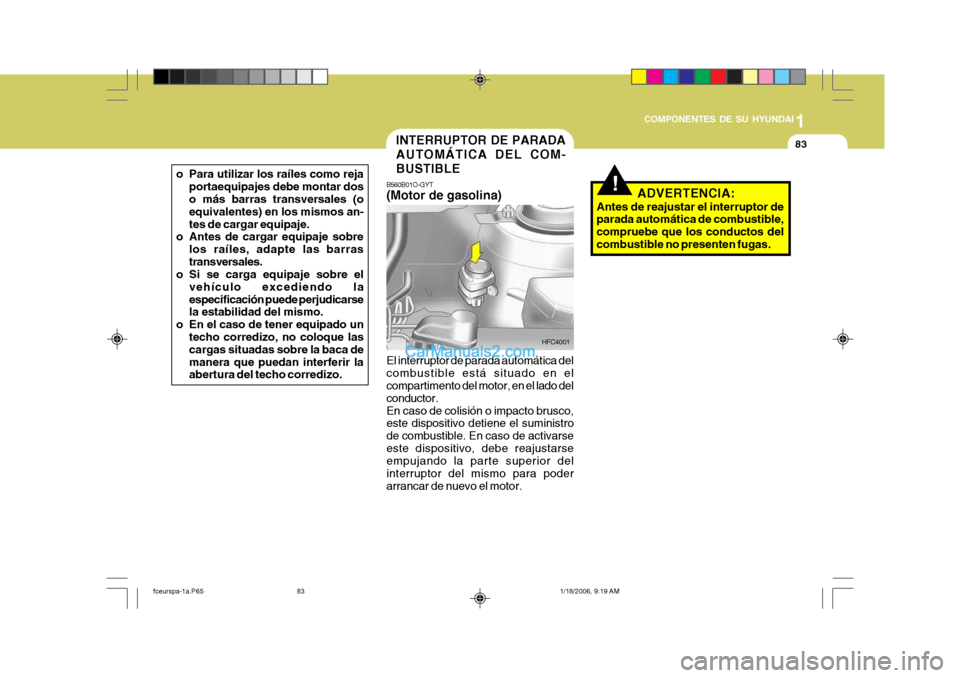

83INTERRUPTOR DE PARADA AUTOMÁTICA DEL COM-BUSTIBLE
!B560B01O-GYT (Motor de gasolina)
El interruptor de parada automática del combustible está situado en el compartimento del motor, en el lado del conductor.En caso de colisión o impacto brusco, este dispositivo detiene el suministro de combustible. En caso de activarseeste dispositivo, debe reajustarse empujando la parte superior del interruptor del mismo para poder
arrancar de nuevo el motor. HFC4001
o Para utilizar los raíles como reja
portaequipajes debe montar dos o más barras transversales (o equivalentes) en los mismos an-tes de cargar equipaje.
o Antes de cargar equipaje sobre
los raíles, adapte las barrastransversales.
o Si se carga equipaje sobre el
vehículo excediendo laespecificación puede perjudicarse la estabilidad del mismo.
o En el caso de tener equipado un techo corredizo, no coloque las cargas situadas sobre la baca demanera que puedan interferir la abertura del techo corredizo.ADVERTENCIA:
Antes de reajustar el interruptor de parada automática de combustible, compruebe que los conductos delcombustible no presenten fugas.
fceurspa-1a.P65 1/18/2006, 9:19 AM
83

1COMPONENTES DE SU HYUNDAI

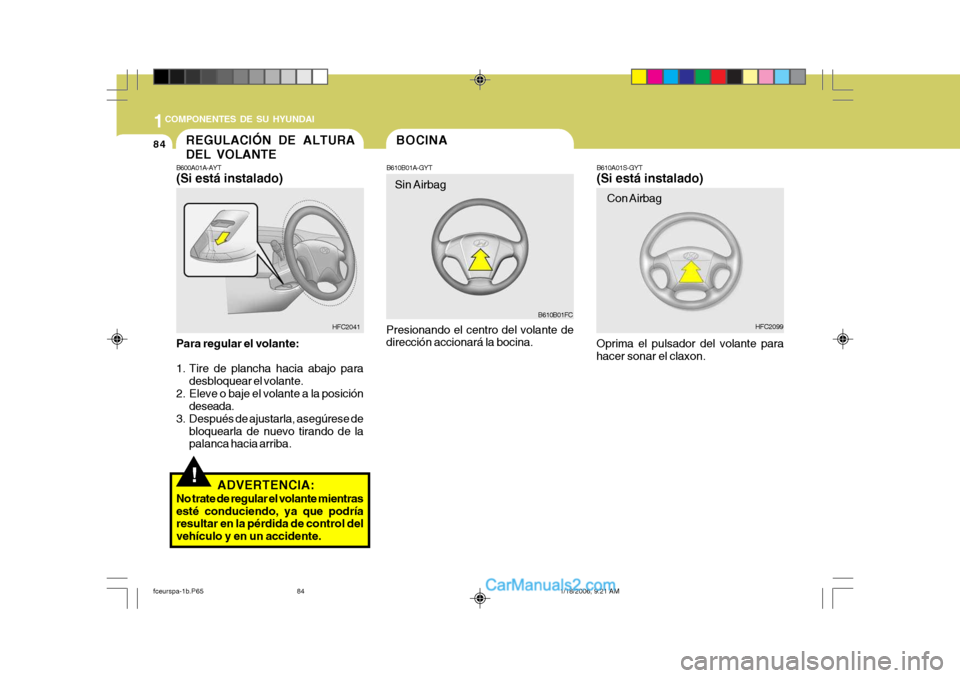

84BOCINA
B610B01A-GYT
B610B01FC
Presionando el centro del volante de dirección accionará la bocina.
HFC2099
B610A01S-GYT (Si está instalado)
Oprima el pulsador del volante para hacer sonar el claxon.
Sin Airbag
Con Airbag
!
REGULACIÓN DE ALTURA DEL VOLANTE
B600A01A-AYT (Si está instalado) Para regular el volante:
1. Tire de plancha hacia abajo para
desbloquear el volante.
2. Eleve o baje el volante a la posición deseada.
3. Después de ajustarla, asegúrese de bloquearla de nuevo tirando de la palanca hacia arriba. HFC2041
ADVERTENCIA:
No trate de regular el volante mientras esté conduciendo, ya que podría resultar en la pérdida de control del vehículo y en un accidente.
fceurspa-1b.P65 1/18/2006, 9:21 AM
84

1
COMPONENTES DE SU HYUNDAI

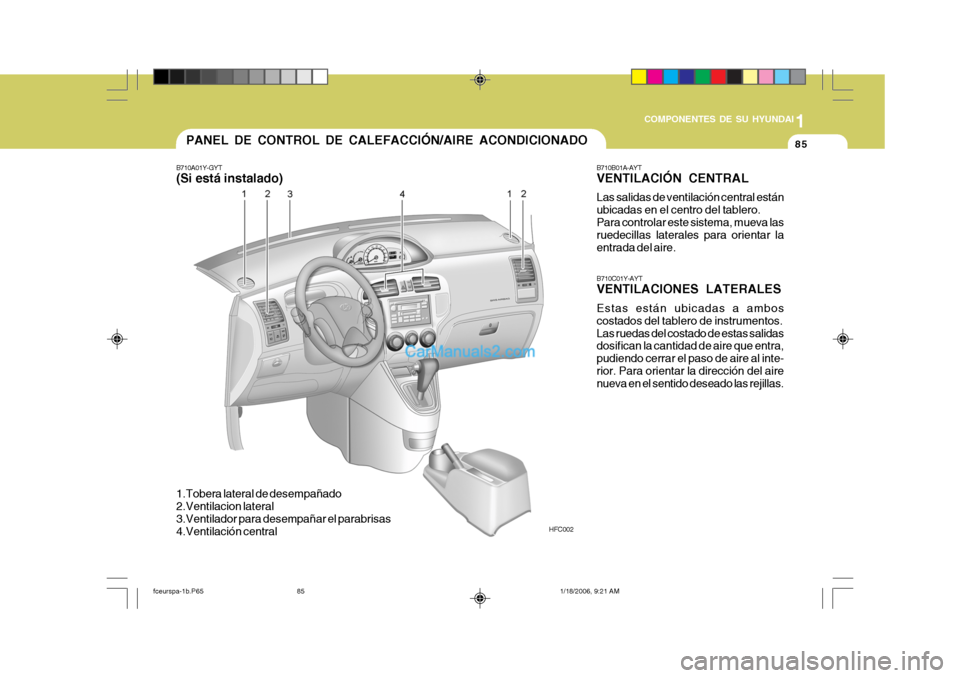

85PANEL DE CONTROL DE CALEFACCIÓN/AIRE ACONDICIONADO
B710A01Y-GYT (Si está instalado)
HFC002
1.Tobera lateral de desempañado
2.Ventilacion lateral
3.Ventilador para desempañar el parabrisas
4.Ventilación central B710C01Y-AYT VENTILACIONES LATERALES Estas están ubicadas a ambos costados del tablero de instrumentos. Las ruedas del costado de estas salidas dosifican la cantidad de aire que entra, pudiendo cerrar el paso de aire al inte-rior. Para orientar la dirección del aire nueva en el sentido deseado las rejillas.
B710B01A-AYT VENTILACIÓN CENTRAL Las salidas de ventilación central están ubicadas en el centro del tablero.Para controlar este sistema, mueva las ruedecillas laterales para orientar la entrada del aire.
fceurspa-1b.P65
1/18/2006, 9:21 AM
85

1COMPONENTES DE SU HYUNDAI
86
B670A01FC-GYT Controlado Por Rotativos (Si está instalado) Existen cuatro controles de ventilación y calefacción.
1. Control de temperatura
2. Control de velocidad de ventilador
3. Control de dirección del aire
4. Control de entrada de aire B670A01FC
SISTEMA DE CALEFACCIÓN Y VENTILACIÓN
1
23
4
B670A01A-GYT Control De La Velocidad Del Ventilador (Control del ventilador) Éste es usado para conectar o desconectar el ventilador, y seleccionar su velocidad. La velocidad del ventilador, es la que regula la cantidadde aire que entra al habitáculo desde el sistema y puede ser controlado manualmente colocando el control delventilador entre las posiciones "1" Y "4". HFC2065B670E01A-AYT Control De Temperatura Este es empleado para conectar y seleccionar el rango de temperatura deseado.
HFC2066
fceurspa-1b.P65
1/18/2006, 9:21 AM
86

1
COMPONENTES DE SU HYUNDAI
87
HFC2068

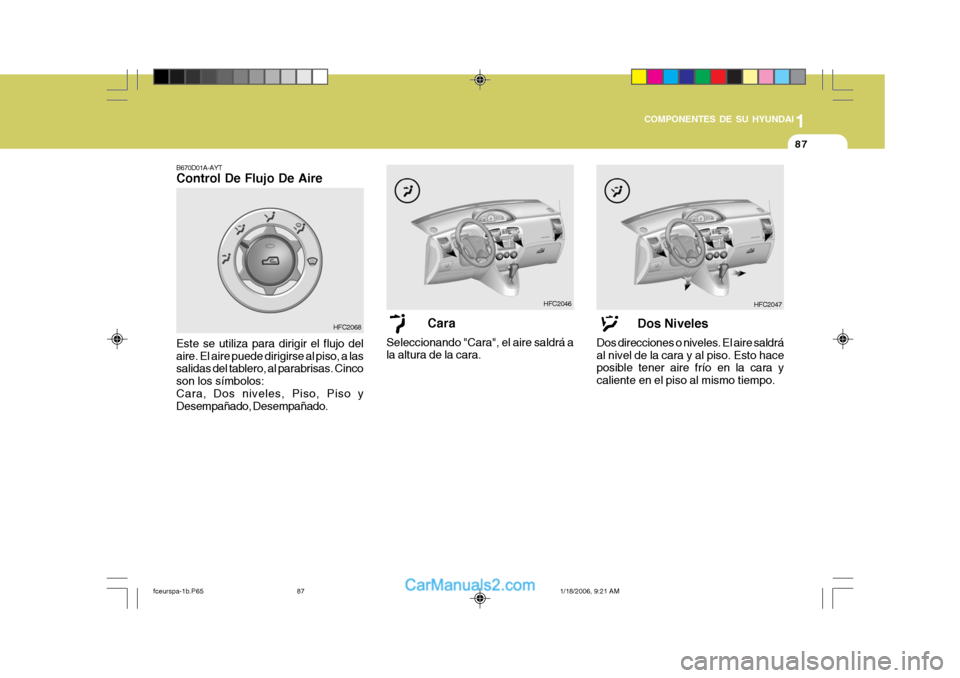

B670D01A-AYT Control De Flujo De Aire
Este se utiliza para dirigir el flujo del aire. El aire puede dirigirse al piso, a las salidas del tablero, al parabrisas. Cinco son los símbolos:Cara, Dos niveles, Piso, Piso y Desempañado, Desempañado.Cara
Seleccionando "Cara", el aire saldrá a la altura de la cara. HFC2046
HFC2047
Dos Niveles
Dos direcciones o niveles. El aire saldrá al nivel de la cara y al piso. Esto hace posible tener aire frío en la cara y caliente en el piso al mismo tiempo.
fceurspa-1b.P65 1/18/2006, 9:21 AM
87

1COMPONENTES DE SU HYUNDAI
88
HFC2048
HFC2049
Piso
El aire sale directamente al piso. Nivel Desempañado-Piso
El aire es descargado al parabrisas y al piso. Si el modo "Desempañado-Piso" se selecciona, el A/C se encenderáautomáticamente y se pasará al modo de aire "Fresco".HFC2050
Nivel Desempañado
El aire sale sólo directamente al parabrisas. Si el modo de "desempañado" seselecciona, el A/C se encenderá automáticamente y se pasará el modo
de aire "Fresco".
fceurspa-1b.P65 1/18/2006, 9:21 AM
88

1
COMPONENTES DE SU HYUNDAI
89CONTROL DE CALEFACCIÓN
B690A01S-AAT
B670C02FC-GYT Control de Admisión de Aire
Este dispositivo es utilizado para elegir aire fresco del exterior o recirculación de aire del interior.Para cambiar la selección de admisión de aire, (aire fresco o recirculación) pulse el botón de control. MODO DE AIRE FRESCO ( ):
El testigo del botón se apaga cuando el control de la toma de aire está en modo de aire fresco.
MODO DE RECIRCULACIÓN ( ):
La lám-para indicadora del botón estará iluminada cuando la recirculación deaire haya sido seleccionada. HFC2067
Cuando sea seleccionada la opción deaire fresco, el aire entrará en el vehículoy será calentado o enfriado según hayan sido seleccionados los respectivos controles.Con la opción de aire recirculante seleccionada, el aire procedente del interior del habitáculo es introducido enel sistema y enfriado o calentado según haya sido seleccionado en los controles. NOTA: Conviene resaltar que un funcionamiento prolongado de lacalefacción en posición de aire recirculante producirá un empañamiento del parabrisas yventanas laterales y el aire dentro del compartimento de pasajeros resultará viciado. Además, el usoprolongado del aire acondicionado en el modo "Recirculante" secará de manera excesiva el aire del interiordel habitáculo.
Para el normal uso de la calefacción, coloque el selector de entrada de aire en la posición "Aire Fresco" y el de flujode aire en "Piso". Para un calentamiento rápido, el con- trol de aire debe colocarse en "Recirc". Si las ventanas comienzan a empañarse, coloque el selector de aire en la posición "Des" (Desempañado). El A/C se encenderá automáticamentey se pasará al modo de aire "Fresco". Para calentamiento máximo, mueva el control de temperatura a la posición "Caliente". B690A02FC
fceurspa-1b.P65
1/18/2006, 9:21 AM
89
