Hyundai Matrix 2007 Handleiding (in Dutch)

4
CORROSION PREVENTION AND APPEARANCE CARE
3
4
CORROSIEBESCHERMING EN ONDERHOUD VAN DE CARROSSERIE

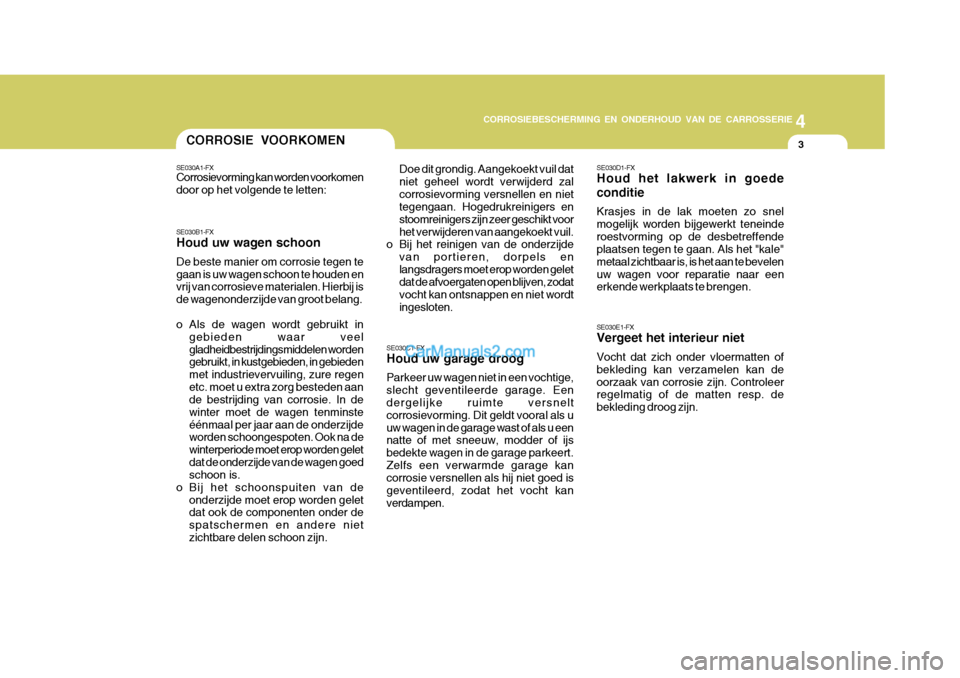

3CORROSIE VOORKOMEN
SE030C1-FX Houd uw garage droog Parkeer uw wagen niet in een vochtige, slecht geventileerde garage. Een dergelijke ruimte versnelt corrosievorming. Dit geldt vooral als uuw wagen in de garage wast of als u een natte of met sneeuw, modder of ijs bedekte wagen in de garage parkeert.Zelfs een verwarmde garage kan corrosie versnellen als hij niet goed is geventileerd, zodat het vocht kanverdampen. SE030D1-FX Houd het lakwerk in goede conditie Krasjes in de lak moeten zo snel mogelijk worden bijgewerkt teneinderoestvorming op de desbetreffende plaatsen tegen te gaan. Als het "kale" metaal zichtbaar is, is het aan te bevelenuw wagen voor reparatie naar een erkende werkplaats te brengen. SE030E1-FX Vergeet het interieur niet Vocht dat zich onder vloermatten of bekleding kan verzamelen kan deoorzaak van corrosie zijn. Controleer regelmatig of de matten resp. de bekleding droog zijn.
SE030B1-FX Houd uw wagen schoon De beste manier om corrosie tegen te gaan is uw wagen schoon te houden en vrij van corrosieve materialen. Hierbij is de wagenonderzijde van groot belang.
o Als de wagen wordt gebruikt in
gebieden waar veel gladheidbestrijdingsmiddelen worden gebruikt, in kustgebieden, in gebieden met industrievervuiling, zure regenetc. moet u extra zorg besteden aan de bestrijding van corrosie. In de winter moet de wagen tenminsteéénmaal per jaar aan de onderzijde worden schoongespoten. Ook na de winterperiode moet erop worden geletdat de onderzijde van de wagen goed schoon is.
o Bij het schoonspuiten van de
onderzijde moet erop worden geletdat ook de componenten onder de spatschermen en andere nietzichtbare delen schoon zijn. Doe dit grondig. Aangekoekt vuil datniet geheel wordt verwijderd zalcorrosievorming versnellen en niet tegengaan. Hogedrukreinigers en stoomreinigers zijn zeer geschikt voorhet verwijderen van aangekoekt vuil.
o Bij het reinigen van de onderzijde
van portieren, dorpels enlangsdragers moet erop worden gelet dat de afvoergaten open blijven, zodat vocht kan ontsnappen en niet wordtingesloten.
SE030A1-FX Corrosievorming kan worden voorkomen door op het volgende te letten:

44CORROSIEBESCHERMING EN ONDERHOUD VAN DE CARROSSERIE

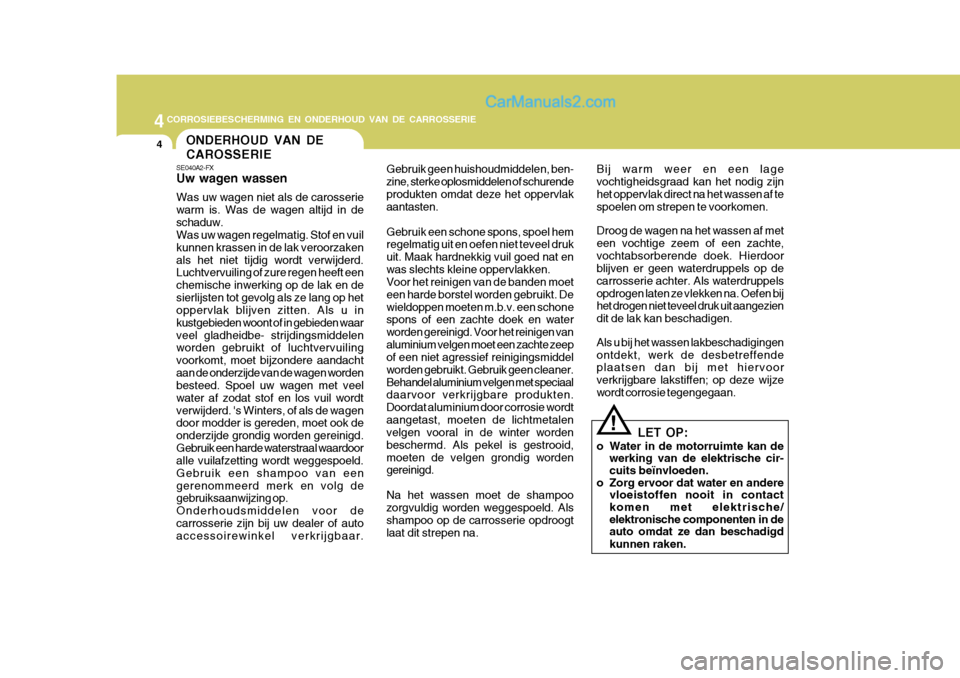

4ONDERHOUD VAN DE CAROSSERIE
SE040A2-FX Uw wagen wassen Was uw wagen niet als de carosserie warm is. Was de wagen altijd in deschaduw. Was uw wagen regelmatig. Stof en vuil kunnen krassen in de lak veroorzakenals het niet tijdig wordt verwijderd. Luchtvervuiling of zure regen heeft een chemische inwerking op de lak en desierlijsten tot gevolg als ze lang op het oppervlak blijven zitten. Als u in kustgebieden woont of in gebieden waarveel gladheidbe- strijdingsmiddelen worden gebruikt of luchtvervuiling voorkomt, moet bijzondere aandachtaan de onderzijde van de wagen worden besteed. Spoel uw wagen met veel water af zodat stof en los vuil wordtverwijderd. 's Winters, of als de wagen door modder is gereden, moet ook de onderzijde grondig worden gereinigd.Gebruik een harde waterstraal waardoor alle vuilafzetting wordt weggespoeld. Gebruik een shampoo van eengerenommeerd merk en volg de gebruiksaanwijzing op. Onderhoudsmiddelen voor decarrosserie zijn bij uw dealer of auto accessoirewinkel verkrijgbaar. Gebruik geen huishoudmiddelen, ben- zine, sterke oplosmiddelen of schurendeprodukten omdat deze het oppervlak aantasten. Gebruik een schone spons, spoel hem regelmatig uit en oefen niet teveel druk uit. Maak hardnekkig vuil goed nat enwas slechts kleine oppervlakken. Voor het reinigen van de banden moet een harde borstel worden gebruikt. Dewieldoppen moeten m.b.v. een schone spons of een zachte doek en water worden gereinigd. Voor het reinigen vanaluminium velgen moet een zachte zeep of een niet agressief reinigingsmiddel worden gebruikt. Gebruik geen cleaner.Behandel aluminium velgen met speciaal daarvoor verkrijgbare produkten. Doordat aluminium door corrosie wordtaangetast, moeten de lichtmetalen velgen vooral in de winter worden beschermd. Als pekel is gestrooid,moeten de velgen grondig worden gereinigd. Na het wassen moet de shampoo zorgvuldig worden weggespoeld. Als shampoo op de carrosserie opdroogtlaat dit strepen na.
Bij warm weer en een lagevochtigheidsgraad kan het nodig zijnhet oppervlak direct na het wassen af te spoelen om strepen te voorkomen. Droog de wagen na het wassen af met een vochtige zeem of een zachte,vochtabsorberende doek. Hierdoor blijven er geen waterdruppels op de carrosserie achter. Als waterdruppelsopdrogen laten ze vlekken na. Oefen bij het drogen niet teveel druk uit aangezien dit de lak kan beschadigen. Als u bij het wassen lakbeschadigingen ontdekt, werk de desbetreffende plaatsen dan bij met hiervoor verkrijgbare lakstiffen; op deze wijzewordt corrosie tegengegaan.
!
LET OP:
o Water in de motorruimte kan de werking van de elektrische cir- cuits beïnvloeden.
o Zorg ervoor dat water en andere vloeistoffen nooit in contact komen met elektrische/ elektronische componenten in deauto omdat ze dan beschadigd kunnen raken.

4
CORROSION PREVENTION AND APPEARANCE CARE
5
4
CORROSIEBESCHERMING EN ONDERHOUD VAN DE CARROSSERIE

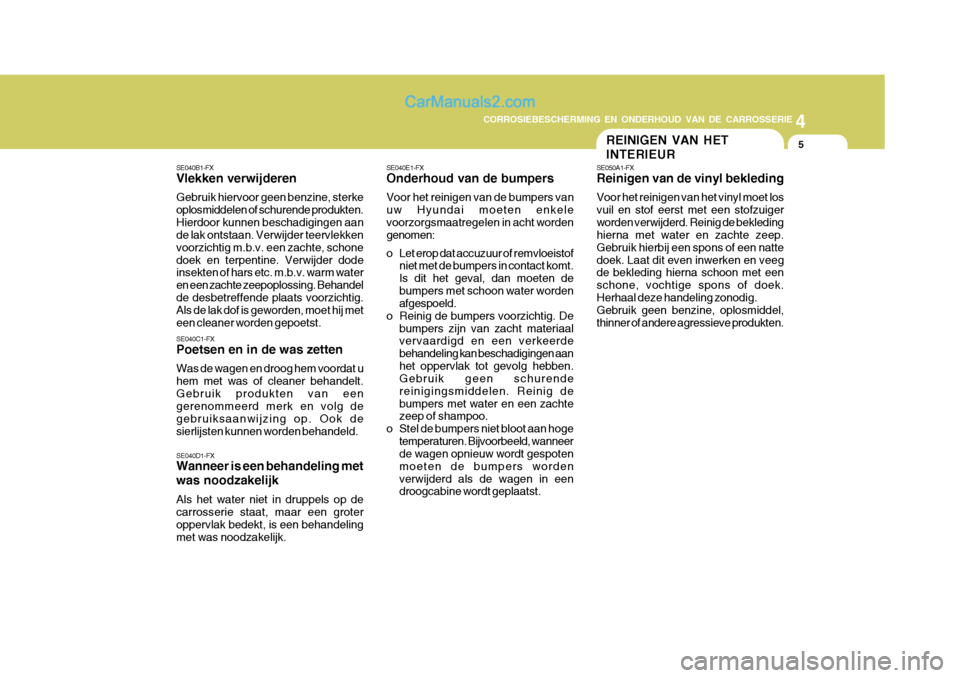

5REINIGEN VAN HET INTERIEUR
SE040D1-FX Wanneer is een behandeling met was noodzakelijk Als het water niet in druppels op de carrosserie staat, maar een groter oppervlak bedekt, is een behandelingmet was noodzakelijk. SE040E1-FX Onderhoud van de bumpers Voor het reinigen van de bumpers van uw Hyundai moeten enkelevoorzorgsmaatregelen in acht worden genomen:
o Let erop dat accuzuur of remvloeistof
niet met de bumpers in contact komt. Is dit het geval, dan moeten debumpers met schoon water worden afgespoeld.
o Reinig de bumpers voorzichtig. De bumpers zijn van zacht materiaalvervaardigd en een verkeerde behandeling kan beschadigingen aanhet oppervlak tot gevolg hebben. Gebruik geen schurende reinigingsmiddelen. Reinig debumpers met water en een zachte zeep of shampoo.
o Stel de bumpers niet bloot aan hoge temperaturen. Bijvoorbeeld, wanneerde wagen opnieuw wordt gespoten moeten de bumpers wordenverwijderd als de wagen in een droogcabine wordt geplaatst. SE050A1-FX Reinigen van de vinyl bekleding Voor het reinigen van het vinyl moet los vuil en stof eerst met een stofzuigerworden verwijderd. Reinig de bekleding hierna met water en zachte zeep. Gebruik hierbij een spons of een nattedoek. Laat dit even inwerken en veeg de bekleding hierna schoon met een schone, vochtige spons of doek.Herhaal deze handeling zonodig. Gebruik geen benzine, oplosmiddel, thinner of andere agressieve produkten.
SE040B1-FX Vlekken verwijderen Gebruik hiervoor geen benzine, sterke oplosmiddelen of schurende produkten.Hierdoor kunnen beschadigingen aan de lak ontstaan. Verwijder teervlekken voorzichtig m.b.v. een zachte, schonedoek en terpentine. Verwijder dode insekten of hars etc. m.b.v. warm water en een zachte zeepoplossing. Behandelde desbetreffende plaats voorzichtig. Als de lak dof is geworden, moet hij met een cleaner worden gepoetst. SE040C1-FX Poetsen en in de was zetten Was de wagen en droog hem voordat u hem met was of cleaner behandelt.Gebruik produkten van een gerenommeerd merk en volg de gebruiksaanwijzing op. Ook desierlijsten kunnen worden behandeld.

44CORROSIEBESCHERMING EN ONDERHOUD VAN DE CARROSSERIE
6

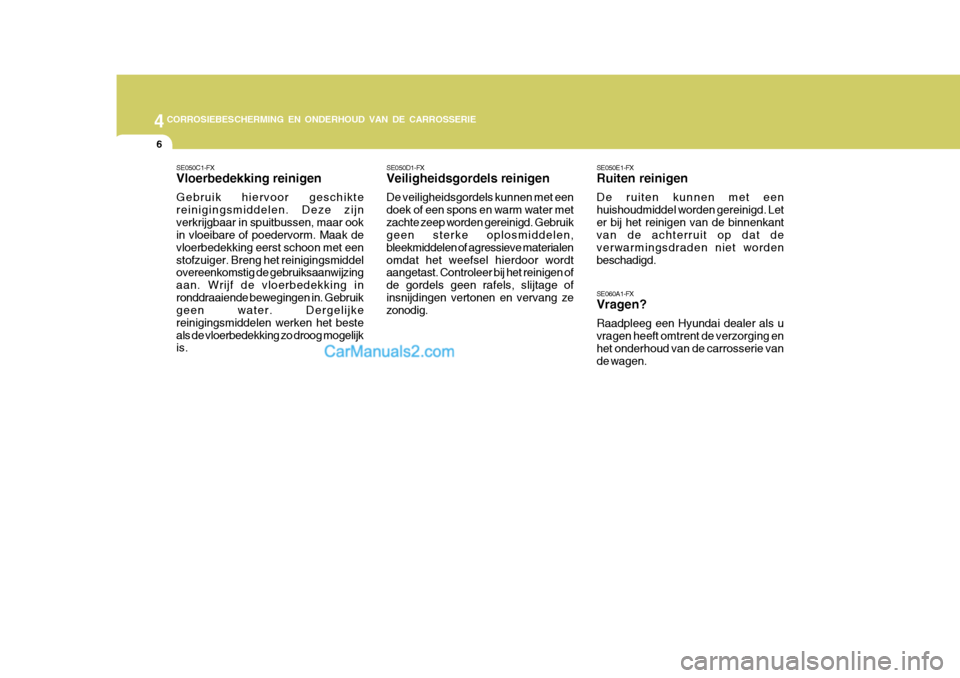

SE060A1-FX Vragen? Raadpleeg een Hyundai dealer als u vragen heeft omtrent de verzorging enhet onderhoud van de carrosserie van de wagen.
SE050D1-FX Veiligheidsgordels reinigen De veiligheidsgordels kunnen met een doek of een spons en warm water metzachte zeep worden gereinigd. Gebruik geen sterke oplosmiddelen, bleekmiddelen of agressieve materialenomdat het weefsel hierdoor wordt aangetast. Controleer bij het reinigen of de gordels geen rafels, slijtage ofinsnijdingen vertonen en vervang ze zonodig.
SE050C1-FX Vloerbedekking reinigen Gebruik hiervoor geschikte reinigingsmiddelen. Deze zijnverkrijgbaar in spuitbussen, maar ook in vloeibare of poedervorm. Maak de vloerbedekking eerst schoon met eenstofzuiger. Breng het reinigingsmiddel overeenkomstig de gebruiksaanwijzing aan. Wrijf de vloerbedekking inronddraaiende bewegingen in. Gebruik geen water. Dergelijke reinigingsmiddelen werken het besteals de vloerbedekking zo droog mogelijk is. SE050E1-FX Ruiten reinigen De ruiten kunnen met een huishoudmiddel worden gereinigd. Leter bij het reinigen van de binnenkant van de achterruit op dat de verwarmingsdraden niet wordenbeschadigd.

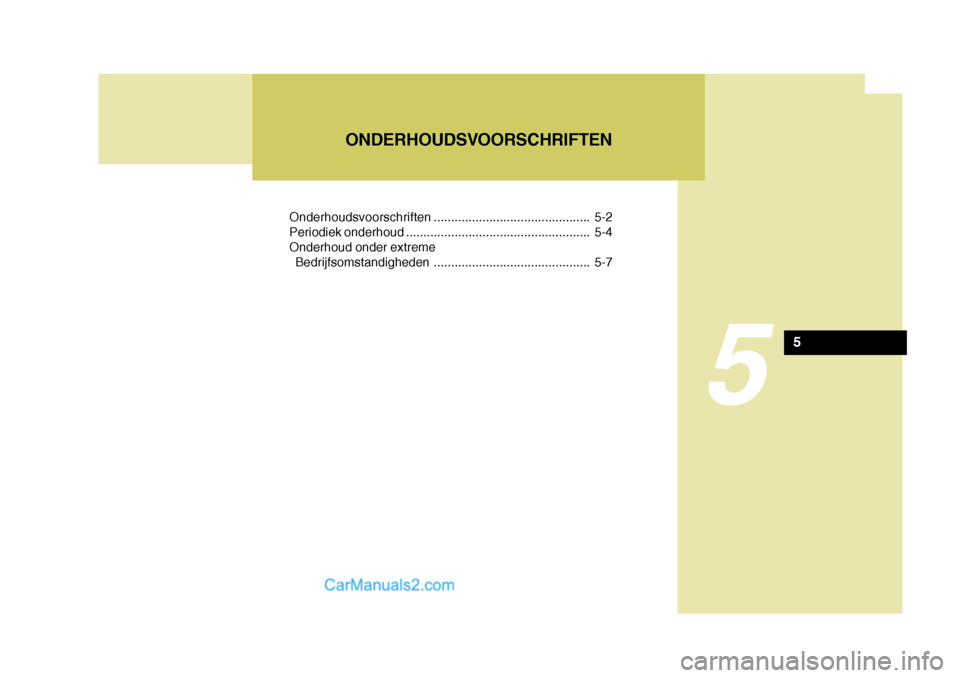

Onderhoudsvoorschriften............................................. 5-2
Periodiek onderhoud ..................................................... 5-4 Onderhoud onder extreme
Bedrijfsomstandigheden ............................................. 5-7
5
ONDERHOUDSVOORSCHRIFTEN
5

5ONDERHOUDSVOORSCHRIFTEN

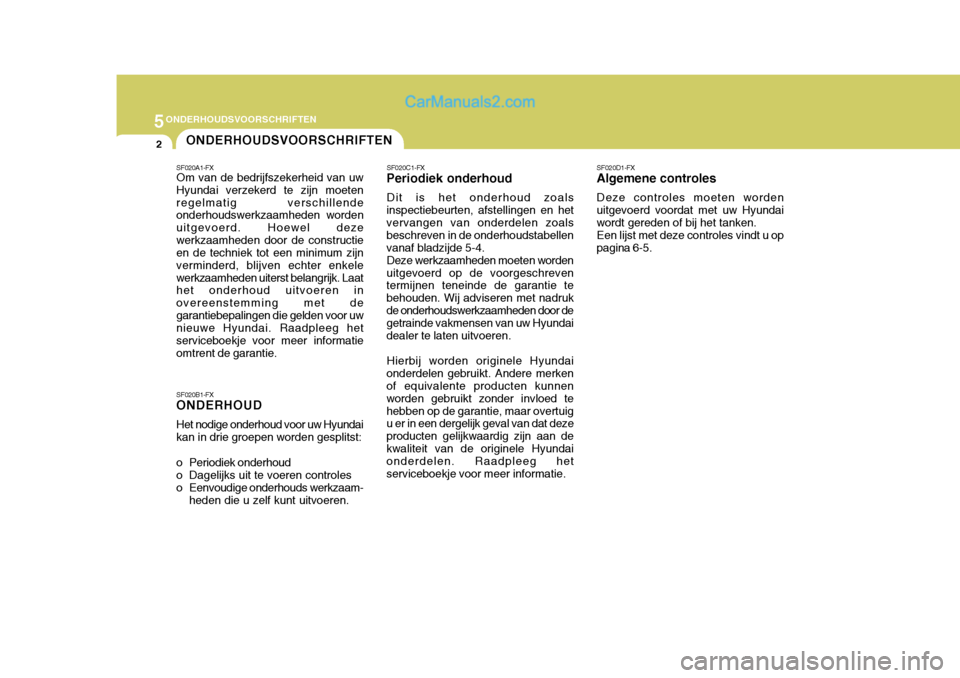

2ONDERHOUDSVOORSCHRIFTEN
SF020C1-FX
Periodiek onderhoud
Dit is het onderhoud zoals
inspectiebeurten, afstellingen en het vervangen van onderdelen zoals beschreven in de onderhoudstabellenvanaf bladzijde 5-4. Deze werkzaamheden moeten worden
uitgevoerd op de voorgeschreven termijnen teneinde de garantie te behouden. Wij adviseren met nadrukde onderhoudswerkzaamheden door de getrainde vakmensen van uw Hyundai dealer te laten uitvoeren.
Hierbij worden originele Hyundai
onderdelen gebruikt. Andere merken of equivalente producten kunnen worden gebruikt zonder invloed tehebben op de garantie, maar overtuig u er in een dergelijk geval van dat deze producten gelijkwaardig zijn aan dekwaliteit van de originele Hyundai onderdelen. Raadpleeg het serviceboekje voor meer informatie. SF020D1-FX
Algemene controles
Deze controles moeten wordenuitgevoerd voordat met uw Hyundai wordt gereden of bij het tanken. Een lijst met deze controles vindt u op pagina 6-5.
SF020A1-FX Om van de bedrijfszekerheid van uw Hyundai verzekerd te zijn moetenregelmatig verschillende onderhoudswerkzaamheden worden uitgevoerd. Hoewel dezewerkzaamheden door de constructie en de techniek tot een minimum zijn verminderd, blijven echter enkelewerkzaamheden uiterst belangrijk. Laat het onderhoud uitvoeren in overeenstemming met degarantiebepalingen die gelden voor uw nieuwe Hyundai. Raadpleeg het serviceboekje voor meer informatieomtrent de garantie. SF020B1-FX ONDERHOUD Het nodige onderhoud voor uw Hyundai kan in drie groepen worden gesplitst:
o Periodiek onderhoud
o Dagelijks uit te voeren controles
o Eenvoudige onderhouds werkzaam-
heden die u zelf kunt uitvoeren.

5
ONDERHOUDSVOORSCHRIFTEN
3
SF020E1-FX
Eenvoudige onderhoudswerk- zaamheden
Voor deze werkzaamheden is slechts weinig gereedschap vereist en het kost weinig tijd. Raadpleeg voor meer informatie omtrent dit onderhoudhoofdstuk 6. SF020F1-FX
Enkele tips
Bewaar kopieën van de werkorders voor de onderhoudswerkzaamheden in het dashboardkastje. Aan de hand hiervan bent u in staat te bewijzen dathet voorgeschreven onderhoud op tijd is verricht. Dit is vooral van belang in geval van garantie. SF030A1-FX
REGELMATIG ONDERHOUD
Laat de onderhoudswerkzaamheden opde voorgeschreven termijnen uitvoeren. In verband met eventuele garantie- aanspraken is het aan te bevelen denota's van het uitgevoerde onderhoud aan de diverse componenten te bewaren. Raadpleeg bladzijde 5-7 voor de onderhoudsvoorschriften die gelden voor zware bedrijfsomstandigheden.

5ONDERHOUDSVOORSCHRIFTEN
4

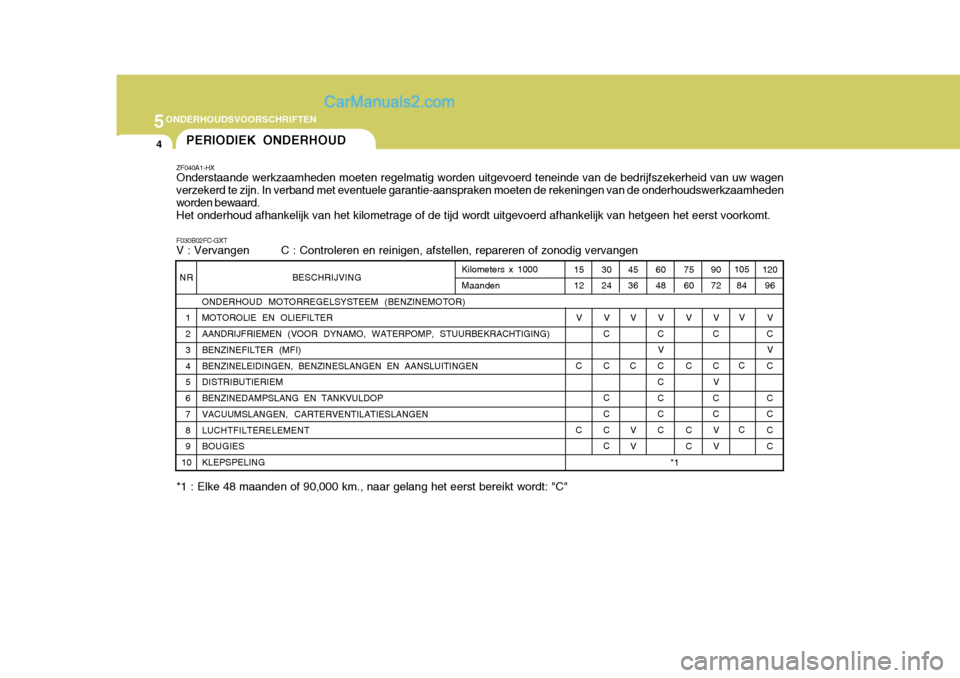

ZF040A1-HX Onderstaande werkzaamheden moeten regelmatig worden uitgevoerd teneinde van de bedrijfszekerheid van uw wagen verzekerd te zijn. In verband met eventuele garantie-aanspraken moeten de rekeningen van de onderhoudswerkzaamhedenworden bewaard.Het onderhoud afhankelijk van het kilometrage of de tijd wordt uitgevoerd afhankelijk van hetgeen het eerst voorkomt. F030B02FC-GXT V : Vervangen C : Controleren en reinigen, afstellen, repareren of zonodig vervangen *1 : Elke 48 maanden of 90,000 km., naar gelang het eerst bereikt wordt: "C"PERIODIEK ONDERHOUD
105
84
V
C C 120
96
V
C V
C C C C C
1512
V
C C 30 24
V
C C C C C C 4536
V
C
VV 6048
V
C V
CC C C C 75 60
V
C C C 9072
V
C C V
C C VV
NR
1 2 3 4 5 6 7 8 9
10 BESCHRIJVING
ONDERHOUD MOTORREGELSYSTEEM (BENZINEMOTOR)MOTOROLIE EN OLIEFILTER AANDRIJFRIEMEN (VOOR DYNAMO, WATERPOMP, STUURBEKRACHTIGING) BENZINEFILTER (MFI) BENZINELEIDINGEN, BENZINESLANGEN EN AANSLUITINGEN DISTRIBUTIERIEM BENZINEDAMPSLANG EN TANKVULDOP VACUUMSLANGEN, CARTERVENTILATIESLANGEN LUCHTFILTERELEMENT BOUGIES KLEPSPELINGKilometers x 1000 Maanden
*1

5
ONDERHOUDSVOORSCHRIFTEN
5

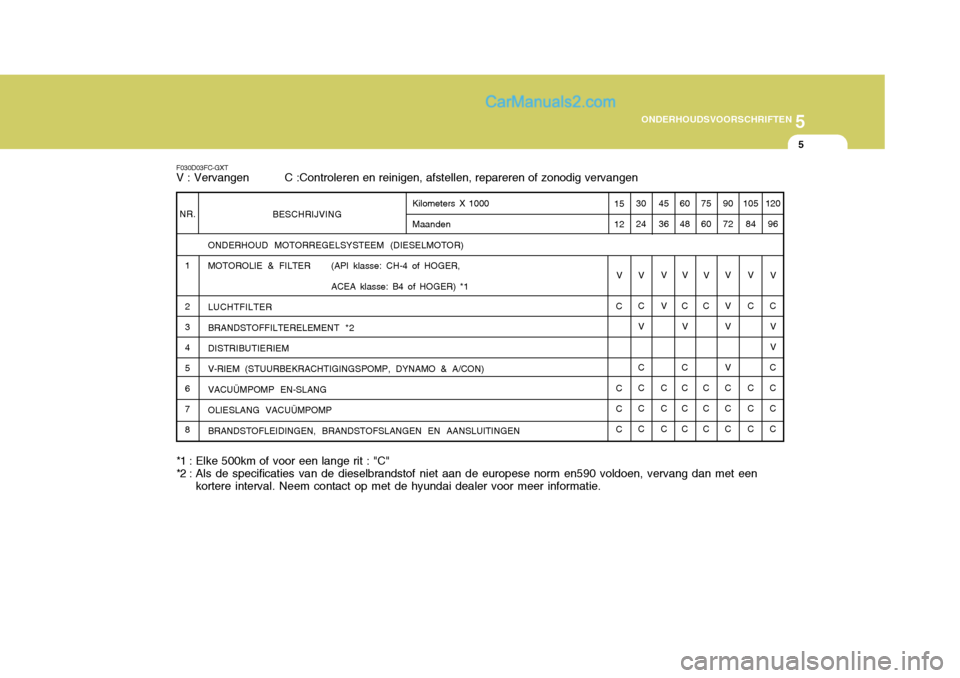

F030D03FC-GXT
V : Vervangen C :Controleren en reinigen, afstellen, repareren of zonodig vervangen
*1 : Elke 500km of voor een lange rit : "C"
*2 : Als de specificaties van de dieselbrandstof niet aan de europese norm en590 voldoen, vervang dan met een
kortere interval. Neem contact op met de hyundai dealer voor meer informatie. BESCHRIJVING
ONDERHOUD MOTORREGELSYSTEEM (DIESELMOTOR)
MOTOROLIE & FILTER (API klasse: CH-4 of HOGER, ACEA klasse: B4 of HOGER) *1
LUCHTFILTERBRANDSTOFFILTERELEMENT *2 DISTRIBUTIERIEM V-RIEM (STUURBEKRACHTIGINGSPOMP, DYNAMO & A/CON)VACUÜMPOMP EN-SLANGOLIESLANG VACUÜMPOMPBRANDSTOFLEIDINGEN, BRANDSTOFSLANGEN EN AANSLUITINGEN
120 96
V
C V V
CCCCNR.
1 2 34567815 12V
C C CCKilometers X 1000 Maanden30 24
V
C V
CCCC 4536
V V
C CC 6048
V
C V
CCCC 7560
V
C C CC 9072
V V V V
C CC 105
84
V
C C CC

5ONDERHOUDSVOORSCHRIFTEN
6
F030C02FC-GXT V : Vervangen C : Controleren en reinigen, afstellen, repareren of zonodig vervangen
NR
1 2 3 4 5 6 7 8 9
1011 12 13 14 15 *1
45 36
C C C C C C C C C CV 60 48
C C C C C C C C C C C C CV
ALGEMEEN ONDERHOUDKOELSYSTEEM KOELVLOEISTOF OLIE VERSNELLINGSBAK VLOEISTOF AUTOMATISCHE TRANSMISSIE REMSLANGEN EN REMLEIDINGEN REMVLOEISTOF REMTROMMELS, ACHTER/REMVOERINGEN/HANDREM REMBLOKKEN, REMKLAUWEN EN REMSCHIJVEN UITLAATPIJP EN UITLAATDEMPER BEVESTIGINGSBOUTEN WIELOPHANGING STUURHUIS, VERBINDINGEN EN MANCHETTEN/ONDERSTE FUSEEKOGELS STUURBEKRACHTIGINGSPOMP, AANDRIJFRIEM EN SLANGEN AANDRIJFASSEN EN HOEZEN KOELMIDDEL AIRCONDITIONING LUCHTFILTER (VOOR DE AANJAGER)
75 60
C C C C C C C C C CV 105
84
CC C C C C C C C CV
90 72
C CV
C C C C C C C C C C V 120
96
C C C C C C C C C C C C CV
15 12
C C C C C C C C C CV 30 24
C C C C C C C C C C C C CV
Kilometers x 1000MaandenBESCHRIJVING
*1. De koelvloeistof moet voor de eerste keer na 90.000 km of 60 maanden worden ververst. Hierna na elke 45.000 km of 24 maanden.
