Hyundai Porter Ⅱ 2017 포터Ⅱ - 사용 설명서 (in Korean)

장치 사용 요령
3-98

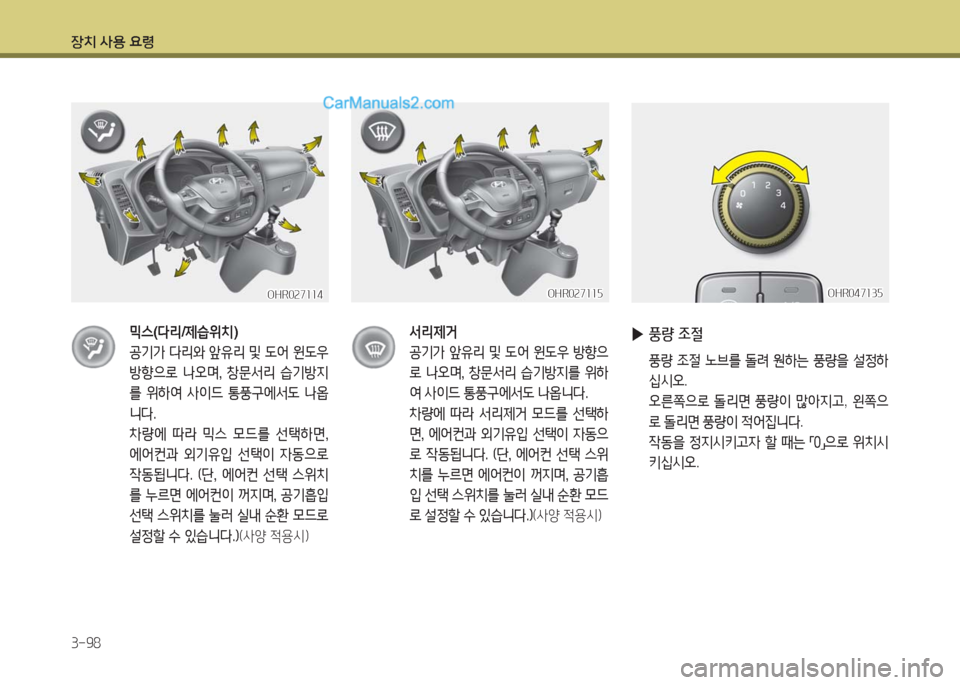

서리제거
공기가 앞유리 및 도어 윈도우 방향으
로 나오며, 창문서리 습기방지를 위하
여 사이드 통풍구에서도 나옵니다.
차량에 따라 서리제거 모드를 선택하
면, 에어컨과 외기유입 선택이 자동으
로 작동됩니다. (단, 에어컨 선택 스위
치를 누르면 에어컨이 꺼지며, 공기흡
입 선택 스위치를 눌러 실내 순환 모드
로 설정할 수 있습니다.)(사양 적용시)
OHR027115OHR027115OHR047135OHR047135
▶풍량 조절
풍량 조절 노브를 돌려 원하는 풍량을 설정하
십시오.
오른쪽으로 돌리면 풍량이 많아지고, 왼쪽으
로 돌리면 풍량이 적어집니다.
작동을 정지시키고자 할 때는 「0」으로 위치시
키십시오.
OHR027114OHR027114
믹스(다리/제습위치)
공기가 다리와 앞유리 및 도어 윈도우
방향으로 나오며, 창문서리 습기방지
를 위하여 사이드 통풍구에서도 나옵
니다.
차량에 따라 믹스 모드를 선택하면,
에어컨과 외기유입 선택이 자동으로
작동됩니다. (단, 에어컨 선택 스위치
를 누르면 에어컨이 꺼지며, 공기흡입
선택 스위치를 눌러 실내 순환 모드로
설정할 수 있습니다.)(사양 적용시)

장치 사용 요령
3-99
OHR047137OHR047137

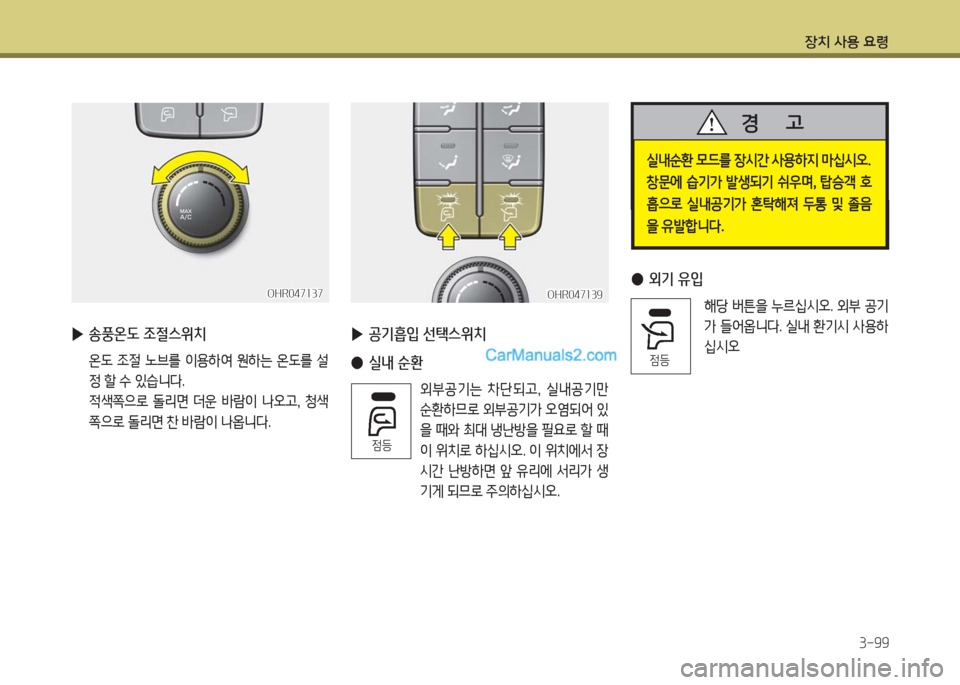

▶송풍온도 조절스위치
온도 조절 노브를 이용하여 원하는 온도를 설
정 할 수 있습니다.
적색쪽으로 돌리면 더운 바람이 나오고, 청색
쪽으로 돌리면 찬 바람이 나옵니다.
OHR047139OHR047139
▶공기흡입 선택스위치
●실내 순환
외부공기는 차단되고, 실내공기만
순환하므로 외부공기가 오염되어 있
을 때와 최대 냉난방을 필요로 할 때
이 위치로 하십시오. 이 위치에서 장
시간 난방하면 앞 유리에 서리가 생
기게 되므로 주의하십시오.
점등
실내순환 모드를 장시간 사용하지 마십시오.
창문에 습기가 발생되기 쉬우며, 탑승객 호
흡으로 실내공기가 혼탁해져 두통 및 졸음
을 유발합니다.
경 고
●외기 유입
해당 버튼을 누르십시오. 외부 공기
가 들어옵니다. 실내 환기시 사용하
십시오
점등

장치 사용 요령
3-100
OHR047144OHR047144

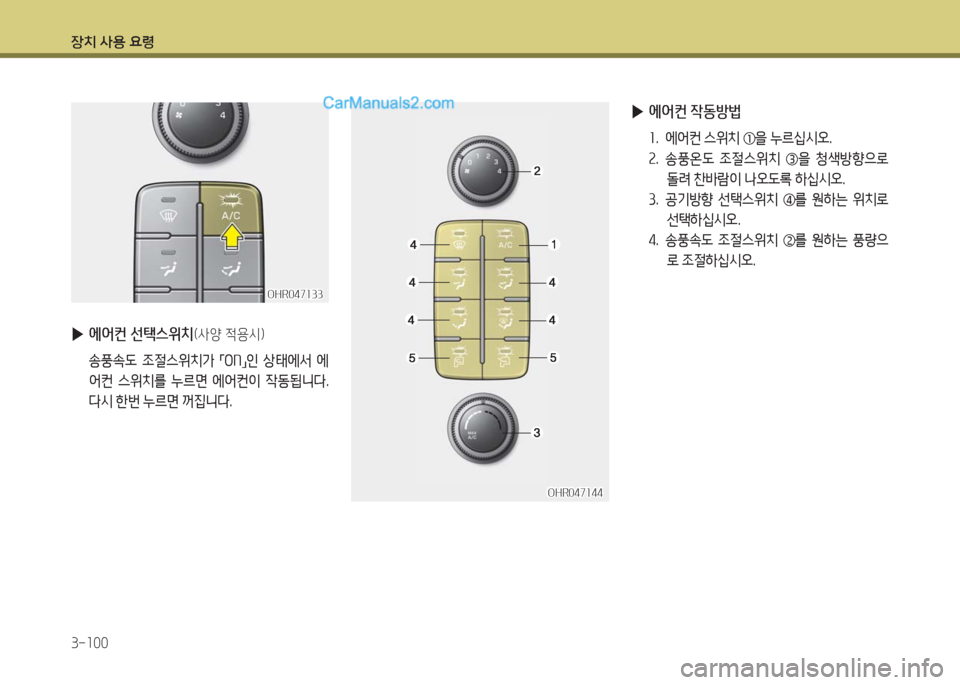

▶에어컨 작동방법
1. 에어컨 스위치 ①을 누르십시오.
2. 송풍온도 조절스위치 ③을 청색방향으로
돌려 찬바람이 나오도록 하십시오.
3. 공기방향 선택스위치 ④를 원하는 위치로
선택하십시오.
4. 송풍속도 조절스위치 ②를 원하는 풍량으
로 조절하십시오.
OHR047133OHR047133
▶에어컨 선택스위치(사양 적용시)
송풍속도 조절스위치가 「ON」인 상태에서 에
어컨 스위치를 누르면 에어컨이 작동됩니다.
다시 한번 누르면 꺼집니다.

장치 사용 요령
3-101
사용조건선택 위치
①③④
통상사용시적색
범위
급속냉방시
(스위치②:4단)
좌측
적색 끝
유리습기
제거시
적색
범위
환기시
(스위치②는 적
당한 세기로 조절
하십시오.)
희망
온도
범위
유리습기 제거
및 통상난방시

공기흡입 선택스위치 내기모드() 위치로
선택하고 에어컨을 켠채 장시간 주행하면 공
기가 매우 건조해질 우려가 있으므로 때때로
외기모드()위치로 하여 신선한 공기로 실
내를 환기시키십시오.
주 의

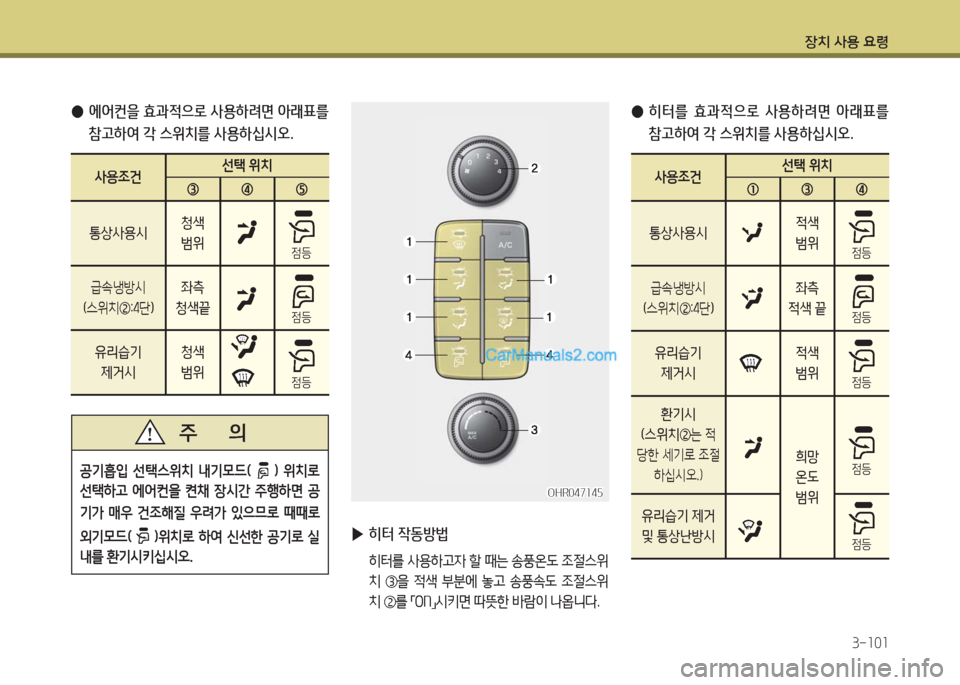

●에어컨을 효과적으로 사용하려면 아래표를
참고하여 각 스위치를 사용하십시오.
사용조건선택 위치
③④⑤
통상사용시청색
범위
급속냉방시
(스위치②:4단)
좌측
청색끝
유리습기
제거시
청색
범위

▶히터 작동방법
히터를 사용하고자 할 때는 송풍온도 조절스위
치 ③을 적색 부분에 놓고 송풍속도 조절스위
치 ②를 「ON」시키면 따뜻한 바람이 나옵니다.
●히터를 효과적으로 사용하려면 아래표를
참고하여 각 스위치를 사용하십시오.
점등
점등점등
점등
OHR047145OHR047145
점등
점등
점등
점등

장치 사용 요령
3-102

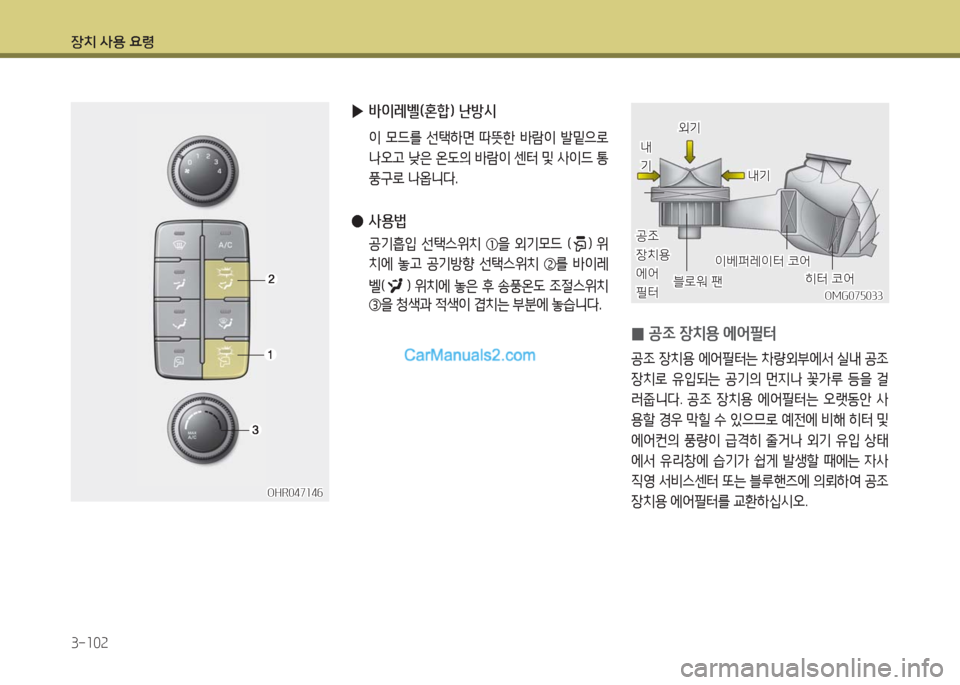

▶바이레벨(혼합) 난방시
이 모드를 선택하면 따뜻한 바람이 발밑으로
나오고 낮은 온도의 바람이 센터 및 사이드 통
풍구로 나옵니다.
●사용법
공기흡입 선택스위치 ①을 외기모드 () 위
치에 놓고 공기방향 선택스위치 ②를 바이레
벨() 위치에 놓은 후 송풍온도 조절스위치
③을 청색과 적색이 겹치는 부분에 놓습니다.
OHR047146OHR047146
0공조 장치용 에어필터
공조 장치용 에어필터는 차량외부에서 실내 공조
장치로 유입되는 공기의 먼지나 꽃가루 등을 걸
러줍니다. 공조 장치용 에어필터는 오랫동안 사
용할 경우 막힐 수 있으므로 예전에 비해 히터 및
에어컨의 풍량이 급격히 줄거나 외기 유입 상태
에서 유리창에 습기가 쉽게 발생할 때에는 자사
직영 서비스센터 또는 블루핸즈에 의뢰하여 공조
장치용 에어필터를 교환하십시오.
공조 공조
장치용 장치용
에어 에어
필터필터블로워 팬블로워 팬
외기외기
내기내기
내내
기기
히터 코어히터 코어
이베퍼레이터 코어이베퍼레이터 코어
OMG075033OMG075033

장치 사용 요령
3-103
OHR027093OHR027093

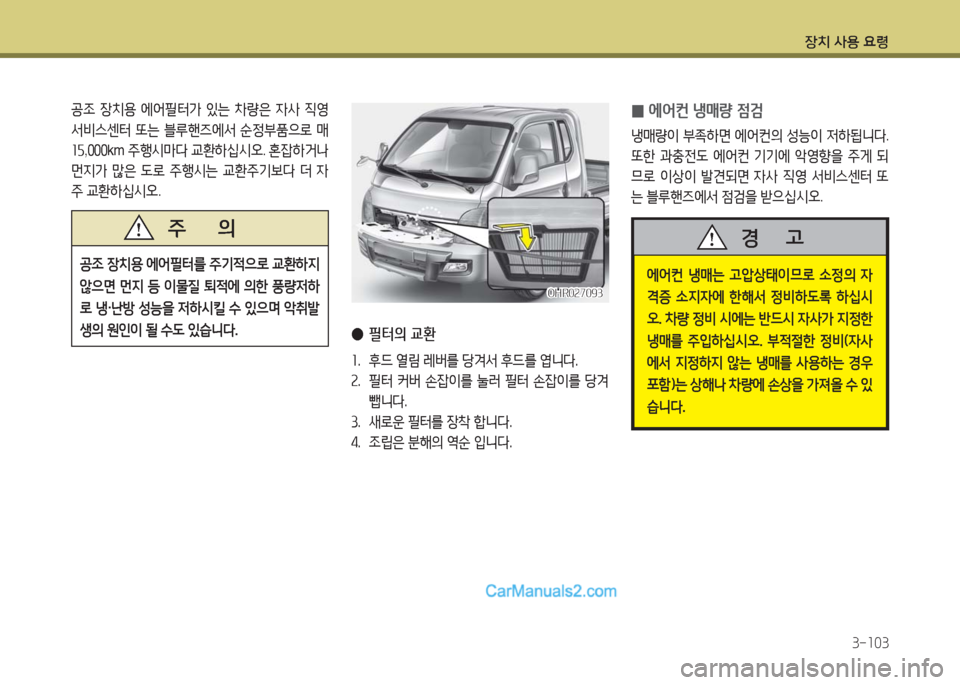

●필터의 교환
1. 후드 열림 레버를 당겨서 후드를 엽니다.
2. 필터 커버 손잡이를 눌러 필터 손잡이를 당겨
뺍니다.
3. 새로운 필터를 장착 합니다.
4. 조립은 분해의 역순 입니다.
공조 장치용 에어필터가 있는 차량은 자사 직영
서비스센터 또는 블루핸즈에서 순정부품으로 매
15,000km 주행시마다 교환하십시오. 혼잡하거나
먼지가 많은 도로 주행시는 교환주기보다 더 자
주 교환하십시오.
공조 장치용 에어필터를 주기적으로 교환하지
않으면 먼지 등 이물질 퇴적에 의한 풍량저하
로 냉·난방 성능을 저하시킬 수 있으며 악취발
생의 원인이 될 수도 있습니다.
주 의
0에어컨 냉매량 점검
냉매량이 부족하면 에어컨의 성능이 저하됩니다.
또한 과충전도 에어컨 기기에 악영향을 주게 되
므로 이상이 발견되면 자사 직영 서비스센터 또
는 블루핸즈에서 점검을 받으십시오.
에어컨 냉매는 고압상태이므로 소정의 자
격증 소지자에 한해서 정비하도록 하십시
오. 차량 정비 시에는 반드시 자사가 지정한
냉매를 주입하십시오. 부적절한 정비(자사
에서 지정하지 않는 냉매를 사용하는 경우
포함)는 상해나 차량에 손상을 가져올 수 있
습니다.
경 고

장치 사용 요령
3-104

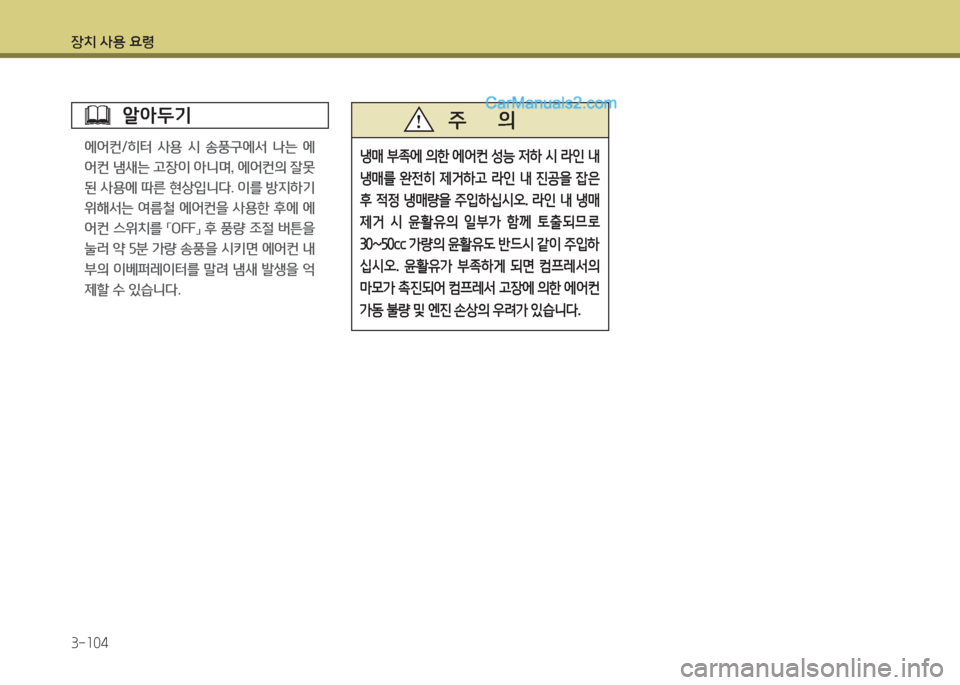

냉매 부족에 의한 에어컨 성능 저하 시 라인 내
냉매를 완전히 제거하고 라인 내 진공을 잡은
후 적정 냉매량을 주입하십시오. 라인 내 냉매
제거 시 윤활유의 일부가 함께 토출되므로
30~50cc 가량의 윤활유도 반드시 같이 주입하
십시오. 윤활유가 부족하게 되면 컴프레서의
마모가 촉진되어 컴프레서 고장에 의한 에어컨
가동 불량 및 엔진 손상의 우려가 있습니다.
주 의 알아두기
에어컨/히터 사용 시 송풍구에서 나는 에
어컨 냄새는 고장이 아니며, 에어컨의 잘못
된 사용에 따른 현상입니다. 이를 방지하기
위해서는 여름철 에어컨을 사용한 후에 에
어컨 스위치를 「OFF」 후 풍량 조절 버튼을
눌러 약 5분 가량 송풍을 시키면 에어컨 내
부의 이베퍼레이터를 말려 냄새 발생을 억
제할 수 있습니다.

장치 사용 요령
3-105
OHR047147OHR047147

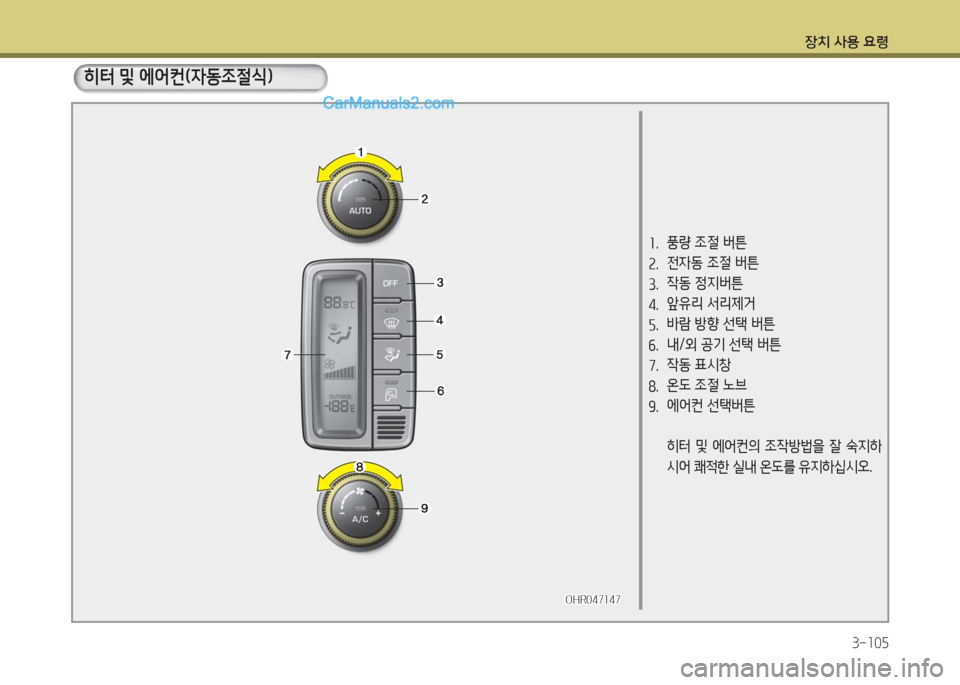

1. 풍량 조절 버튼
2. 전자동 조절 버튼
3. 작동 정지버튼
4. 앞유리 서리제거
5. 바람 방향 선택 버튼
6. 내/외 공기 선택 버튼
7. 작동 표시창
8. 온도 조절 노브
9. 에어컨 선택버튼
히터 및 에어컨의 조작방법을 잘 숙지하
시어 쾌적한 실내 온도를 유지하십시오.
히터 및 에어컨(자동조절식)

장치 사용 요령
3-106

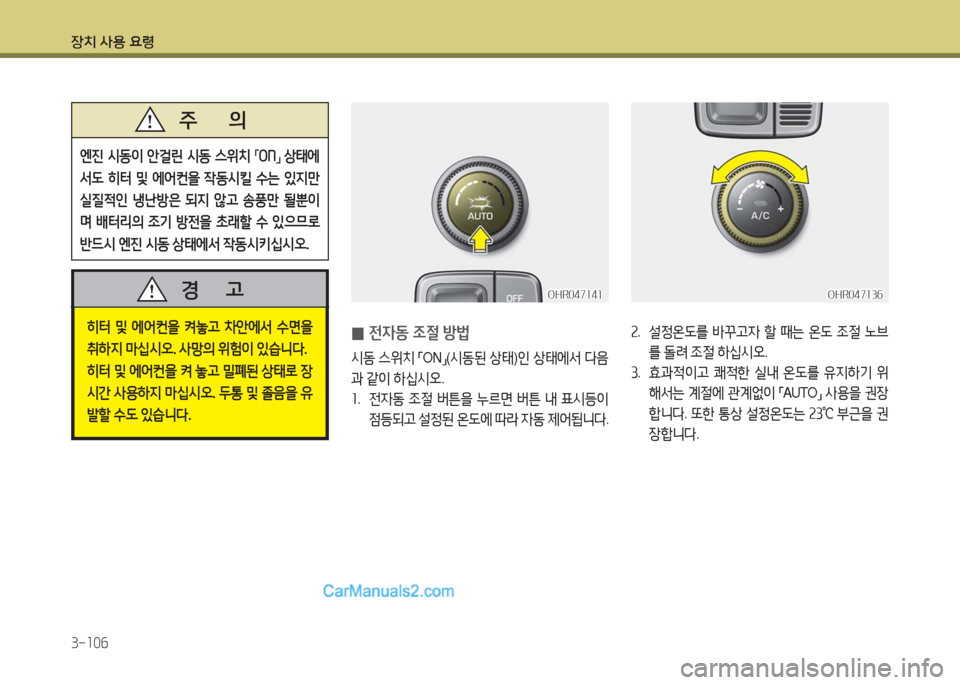

0전자동 조절 방법
시동 스위치 「ON」(시동된 상태)인 상태에서 다음
과 같이 하십시오.
1. 전자동 조절 버튼을 누르면 버튼 내 표시등이
점등되고 설정된 온도에 따라 자동 제어됩니다.
2. 설정온도를 바꾸고자 할 때는 온도 조절 노브
를 돌려 조절 하십시오.
3. 효과적이고 쾌적한 실내 온도를 유지하기 위
해서는 계절에 관계없이 「AUTO」 사용을 권장
합니다. 또한 통상 설정온도는 23℃ 부근을 권
장합니다.
히터 및 에어컨을 켜놓고 차안에서 수면을
취하지 마십시오. 사망의 위험이 있습니다.
히터 및 에어컨을 켜 놓고 밀폐된 상태로 장
시간 사용하지 마십시오. 두통 및 졸음을 유
발할 수도 있습니다.
경 고OHR047141OHR047141OHR047136OHR047136
엔진 시동이 안걸린 시동 스위치 「ON」 상태에
서도 히터 및 에어컨을 작동시킬 수는 있지만
실질적인 냉난방은 되지 않고 송풍만 될뿐이
며 배터리의 조기 방전을 초래할 수 있으므로
반드시 엔진 시동 상태에서 작동시키십시오.
주 의

장치 사용 요령
3-107

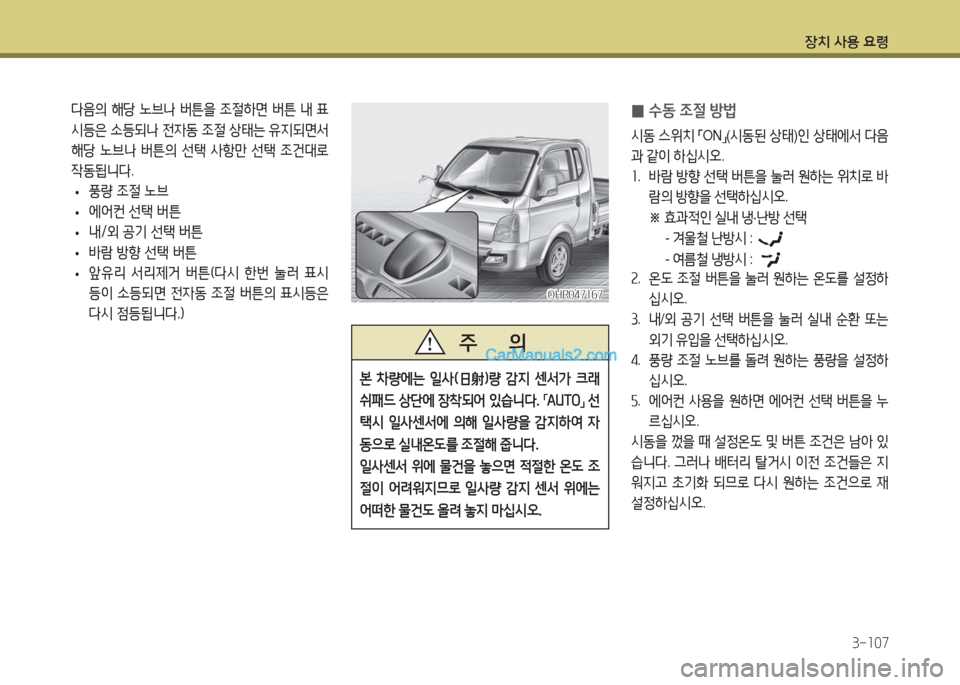

0수동 조절 방법
시동 스위치 「ON」(시동된 상태)인 상태에서 다음
과 같이 하십시오.
1. 바람 방향 선택 버튼을 눌러 원하는 위치로 바
람의 방향을 선택하십시오.
※ 효과적인 실내 냉·난방 선택
- 겨울철 난방시 :
- 여름철 냉방시 :
2. 온도 조절 버튼을 눌러 원하는 온도를 설정하
십시오.
3. 내/외 공기 선택 버튼을 눌러 실내 순환 또는
외기 유입을 선택하십시오.
4. 풍량 조절 노브를 돌려 원하는 풍량을 설정하
십시오.
5. 에어컨 사용을 원하면 에어컨 선택 버튼을 누
르십시오.
시동을 껐을 때 설정온도 및 버튼 조건은 남아 있
습니다. 그러나 배터리 탈거시 이전 조건들은 지
워지고 초기화 되므로 다시 원하는 조건으로 재
설정하십시오.
본 차량에는 일사(日射)량 감지 센서가 크래
쉬패드 상단에 장착되어 있습니다. 「AUTO」 선
택시 일사센서에 의해 일사량을 감지하여 자
동으로 실내온도를 조절해 줍니다.
일사센서 위에 물건을 놓으면 적절한 온도 조
절이 어려워지므로 일사량 감지 센서 위에는
어떠한 물건도 올려 놓지 마십시오.
주 의
OHR047167OHR047167
다음의 해당 노브나 버튼을 조절하면 버튼 내 표
시등은 소등되나 전자동 조절 상태는 유지되면서
해당 노브나 버튼의 선택 사항만 선택 조건대로
작동됩니다.
•풍량 조절 노브
•에어컨 선택 버튼
•내/외 공기 선택 버튼
•바람 방향 선택 버튼
•앞유리 서리제거 버튼(다시 한번 눌러 표시
등이 소등되면 전자동 조절 버튼의 표시등은
다시 점등됩니다.)
