Hyundai Porter Ⅱ 2017 포터Ⅱ - 사용 설명서 (in Korean)

장치 사용 요령

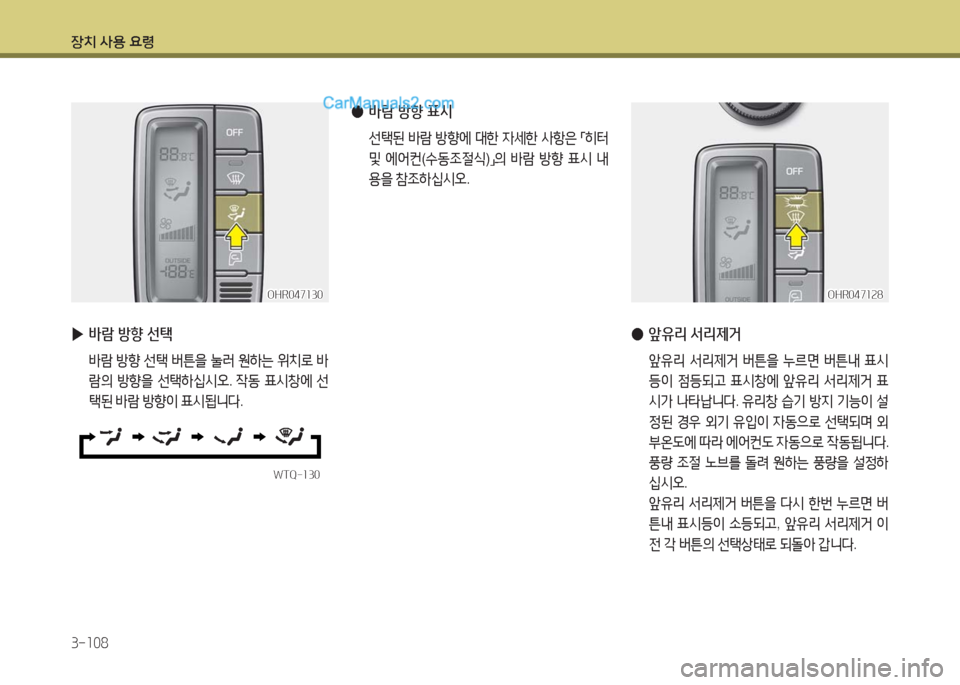

3-108
▶바람 방향 선택
바람 방향 선택 버튼을 눌러 원하는 위치로 바
람의 방향을 선택하십시오. 작동 표시창에 선
택된 바람 방향이 표시됩니다.
●바람 방향 표시
선택된 바람 방향에 대한 자세한 사항은 「히터
및 에어컨(수동조절식)」의 바람 방향 표시 내
용을 참조하십시오.
WTQ-130WTQ-130
OHR047130OHR047130
●앞유리 서리제거
앞유리 서리제거 버튼을 누르면 버튼내 표시
등이 점등되고 표시창에 앞유리 서리제거 표
시가 나타납니다. 유리창 습기 방지 기능이 설
정된 경우 외기 유입이 자동으로 선택되며 외
부온도에 따라 에어컨도 자동으로 작동됩니다.
풍량 조절 노브를 돌려 원하는 풍량을 설정하
십시오.
앞유리 서리제거 버튼을 다시 한번 누르면 버
튼내 표시등이 소등되고, 앞유리 서리제거 이
전 각 버튼의 선택상태로 되돌아 갑니다.
OHR047128OHR047128

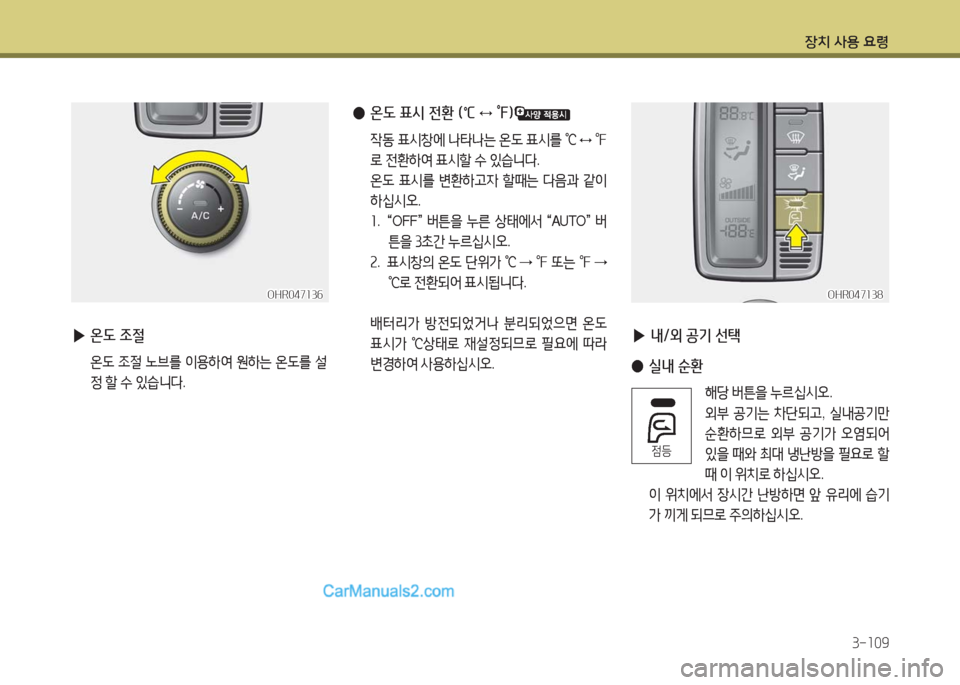

장치 사용 요령
3-109
▶온도 조절
온도 조절 노브를 이용하여 원하는 온도를 설
정 할 수 있습니다.
OHR047136OHR047136
●온도 표시 전환 (℃ ↔ ℉)
작동 표시창에 나타나는 온도 표시를 ℃ ↔ ℉
로 전환하여 표시할 수 있습니다.
온도 표시를 변환하고자 할때는 다음과 같이
하십시오.
1. “OFF” 버튼을 누른 상태에서 “AUTO” 버
튼을 3초간 누르십시오.
2. 표시창의 온도 단위가 ℃ → ℉ 또는 ℉ →
℃로 전환되어 표시됩니다.
배터리가 방전되었거나 분리되었으면 온도
표시가 ℃상태로 재설정되므로 필요에 따라
변경하여 사용하십시오.
▶내/외 공기 선택
OHR047138OHR047138
●실내 순환
해당 버튼을 누르십시오.
외부 공기는 차단되고, 실내공기만
순환하므로 외부 공기가 오염되어
있을 때와 최대 냉난방을 필요로 할
때 이 위치로 하십시오.
이 위치에서 장시간 난방하면 앞 유리에 습기
가 끼게 되므로 주의하십시오.
점등

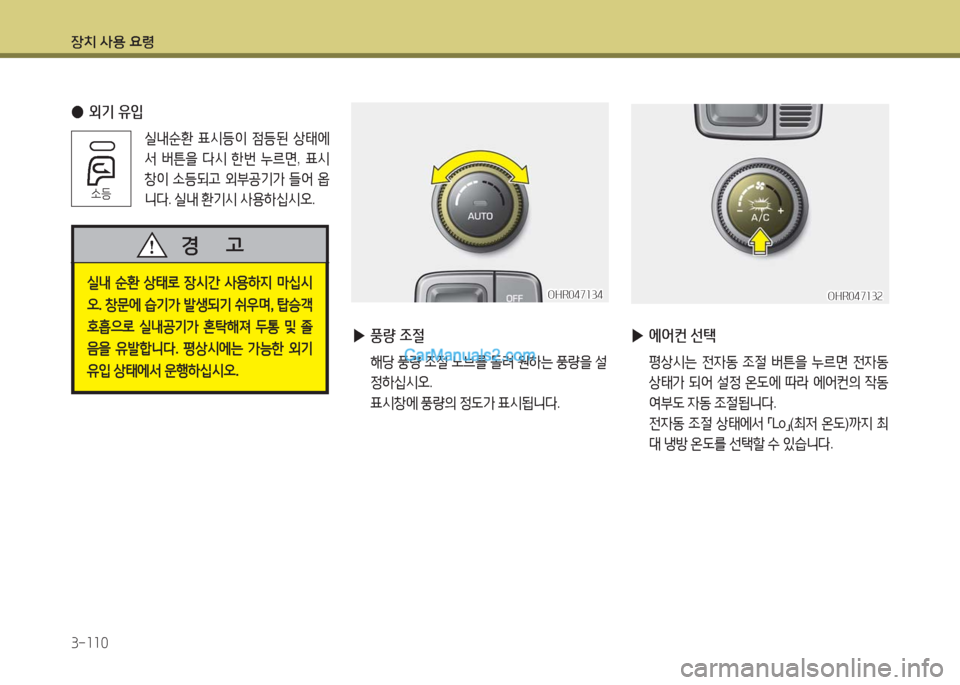

장치 사용 요령
3-110
●외기 유입
실내순환 표시등이 점등된 상태에
서 버튼을 다시 한번 누르면, 표시
창이 소등되고 외부공기가 들어 옵
니다. 실내 환기시 사용하십시오.
실내 순환 상태로 장시간 사용하지 마십시
오. 창문에 습기가 발생되기 쉬우며, 탑승객
호흡으로 실내공기가 혼탁해져 두통 및 졸
음을 유발합니다. 평상시에는 가능한 외기
유입 상태에서 운행하십시오.
경 고
▶풍량 조절
해당 풍량 조절 노브를 돌려 원하는 풍량을 설
정하십시오.
표시창에 풍량의 정도가 표시됩니다.
OHR047134OHR047134
소등
▶에어컨 선택
평상시는 전자동 조절 버튼을 누르면 전자동
상태가 되어 설정 온도에 따라 에어컨의 작동
여부도 자동 조절됩니다.
전자동 조절 상태에서 「Lo」(최저 온도)까지 최
대 냉방 온도를 선택할 수 있습니다.
OHR047132OHR047132

장치 사용 요령

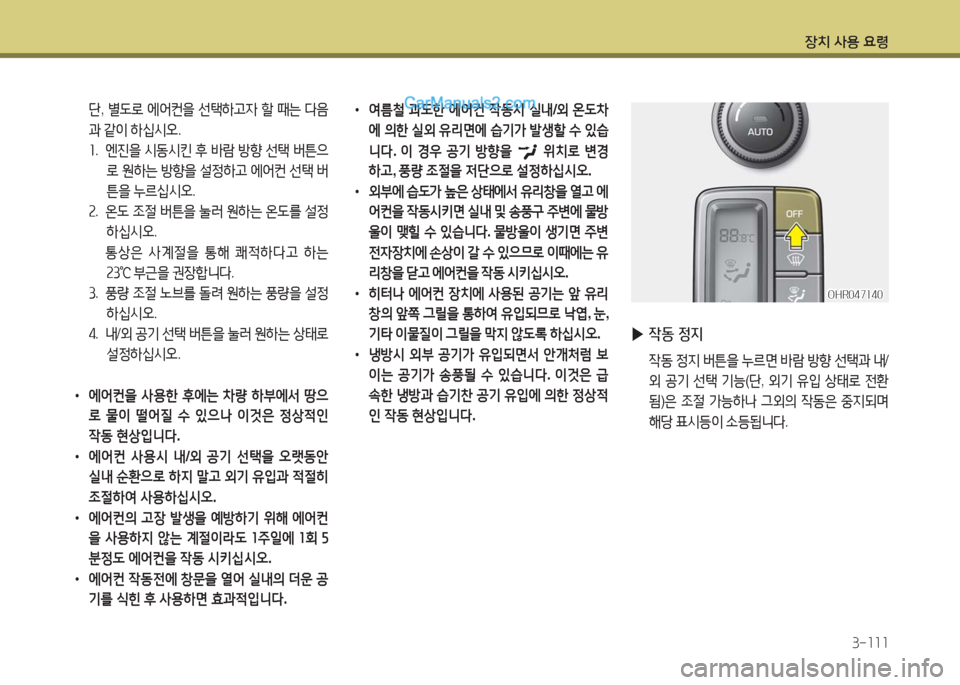

3-111
단, 별도로 에어컨을 선택하고자 할 때는 다음
과 같이 하십시오.
1. 엔진을 시동시킨 후 바람 방향 선택 버튼으
로 원하는 방향을 설정하고 에어컨 선택 버
튼을 누르십시오.
2. 온도 조절 버튼을 눌러 원하는 온도를 설정
하십시오.
통상은 사계절을 통해 쾌적하다고 하는
23℃ 부근을 권장합니다.
3. 풍량 조절 노브를 돌려 원하는 풍량을 설정
하십시오.
4. 내/외 공기 선택 버튼을 눌러 원하는 상태로
설정하십시오.
• 에어컨을 사용한 후에는 차량 하부에서 땅으
로 물이 떨어질 수 있으나 이것은 정상적인
작동 현상입니다.
• 에어컨 사용시 내/외 공기 선택을 오랫동안
실내 순환으로 하지 말고 외기 유입과 적절히
조절하여 사용하십시오.
• 에어컨의 고장 발생을 예방하기 위해 에어컨
을 사용하지 않는 계절이라도 1주일에 1회 5
분정도 에어컨을 작동 시키십시오.
• 에어컨 작동전에 창문을 열어 실내의 더운 공
기를 식힌 후 사용하면 효과적입니다.
• 여름철 과도한 에어컨 작동시 실내/외 온도차
에 의한 실외 유리면에 습기가 발생할 수 있습
니다. 이 경우 공기 방향을위치로 변경
하고, 풍량 조절을 저단으로 설정하십시오.
• 외부에 습도가 높은 상태에서 유리창을 열고 에
어컨을 작동시키면 실내 및 송풍구 주변에 물방
울이 맺힐 수 있습니다. 물방울이 생기면 주변
전자장치에 손상이 갈 수 있으므로 이때에는 유
리창을 닫고 에어컨을 작동 시키십시오.
• 히터나 에어컨 장치에 사용된 공기는 앞 유리
창의 앞쪽 그릴을 통하여 유입되므로 낙엽, 눈,
기타 이물질이 그릴을 막지 않도록 하십시오.
• 냉방시 외부 공기가 유입되면서 안개처럼 보
이는 공기가 송풍될 수 있습니다. 이것은 급
속한 냉방과 습기찬 공기 유입에 의한 정상적
인 작동 현상입니다.
▶작동 정지
작동 정지 버튼을 누르면 바람 방향 선택과 내/
외 공기 선택 기능(단, 외기 유입 상태로 전환
됨)은 조절 가능하나 그외의 작동은 중지되며
해당 표시등이 소등됩니다.
OHR047140OHR047140

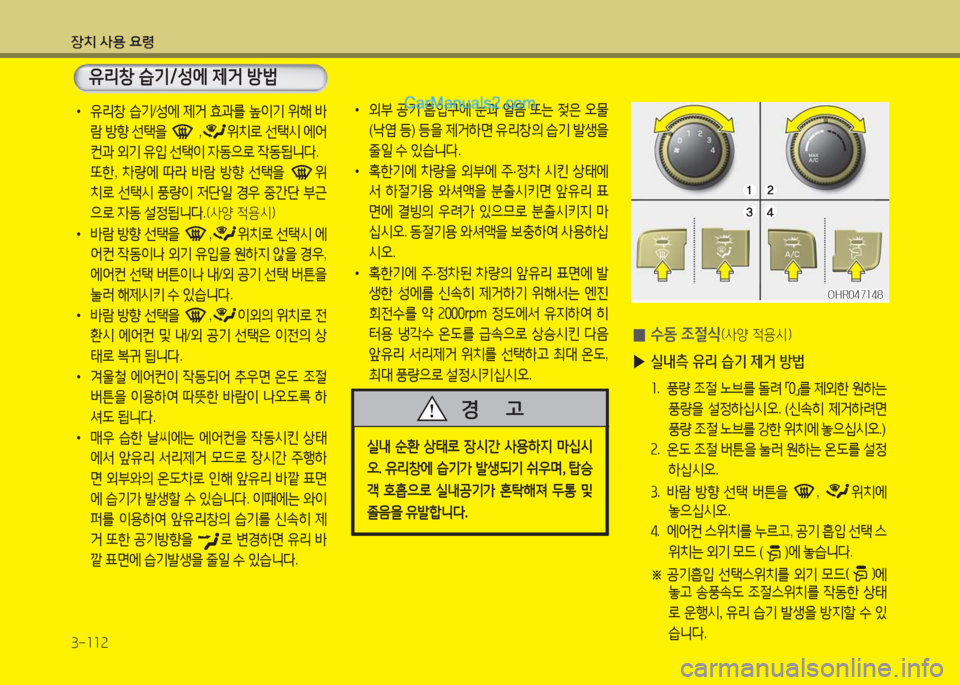

장치 사용 요령
3-112
• 유리창 습기/성에 제거 효과를 높이기 위해 바
람 방향 선택을 ,위치로 선택시 에어
컨과 외기 유입 선택이 자동으로 작동됩니다.
또한, 차량에 따라 바람 방향 선택을 위
치로 선택시 풍량이 저단일 경우 중간단 부근
으로 자동 설정됩니다.(사양 적용시)
• 바람 방향 선택을 ,위치로 선택시 에
어컨 작동이나 외기 유입을 원하지 않을 경우,
에어컨 선택 버튼이나 내/외 공기 선택 버튼을
눌러 해제시키 수 있습니다.
• 바람 방향 선택을 ,이외의 위치로 전
환시 에어컨 및 내/외 공기 선택은 이전의 상
태로 복귀 됩니다.
• 겨울철 에어컨이 작동되어 추우면 온도 조절
버튼을 이용하여 따뜻한 바람이 나오도록 하
셔도 됩니다.
• 매우 습한 날씨에는 에어컨을 작동시킨 상태
에서 앞유리 서리제거 모드로 장시간 주행하
면 외부와의 온도차로 인해 앞유리 바깥 표면
에 습기가 발생할 수 있습니다. 이때에는 와이
퍼를 이용하여 앞유리창의 습기를 신속히 제
거 또한 공기방향을 로 변경하면 유리 바
깥 표면에 습기발생을 줄일 수 있습니다.
0수동 조절식(사양 적용시)
▶실내측 유리 습기 제거 방법
1. 풍량 조절 노브를 돌려 「0」를 제외한 원하는
풍량을 설정하십시오. (신속히 제거하려면
풍량 조절 노브를 강한 위치에 놓으십시오.)
2. 온도 조절 버튼을 눌러 원하는 온도를 설정
하십시오.
3. 바람 방향 선택 버튼을 , 위치에
놓으십시오.
4. 에어컨 스위치를 누르고, 공기 흡입 선택 스
위치는 외기 모드 ()에 놓습니다.
※ 공기흡입 선택스위치를 외기 모드()에
놓고 송풍속도 조절스위치를 작동한 상태
로 운행시, 유리 습기 발생을 방지할 수 있
습니다.
OHR047148OHR047148
유리창 습기/성에 제거 방법
• 외부 공기 흡입구에 눈과 얼음 또는 젖은 오물
(낙엽 등) 등을 제거하면 유리창의 습기 발생을
줄일 수 있습니다.
• 혹한기에 차량을 외부에 주·정차 시킨 상태에
서 하절기용 와셔액을 분출시키면 앞유리 표
면에 결빙의 우려가 있으므로 분출시키지 마
십시오. 동절기용 와셔액을 보충하여 사용하십
시오.
• 혹한기에 주·정차된 차량의 앞유리 표면에 발
생한 성에를 신속히 제거하기 위해서는 엔진
회전수를 약 2000rpm 정도에서 유지하여 히
터용 냉각수 온도를 급속으로 상승시킨 다음
앞유리 서리제거 위치를 선택하고 최대 온도,
최대 풍량으로 설정시키십시오.
실내 순환 상태로 장시간 사용하지 마십시
오. 유리창에 습기가 발생되기 쉬우며, 탑승
객 호흡으로 실내공기가 혼탁해져 두통 및
졸음을 유발합니다.
경 고

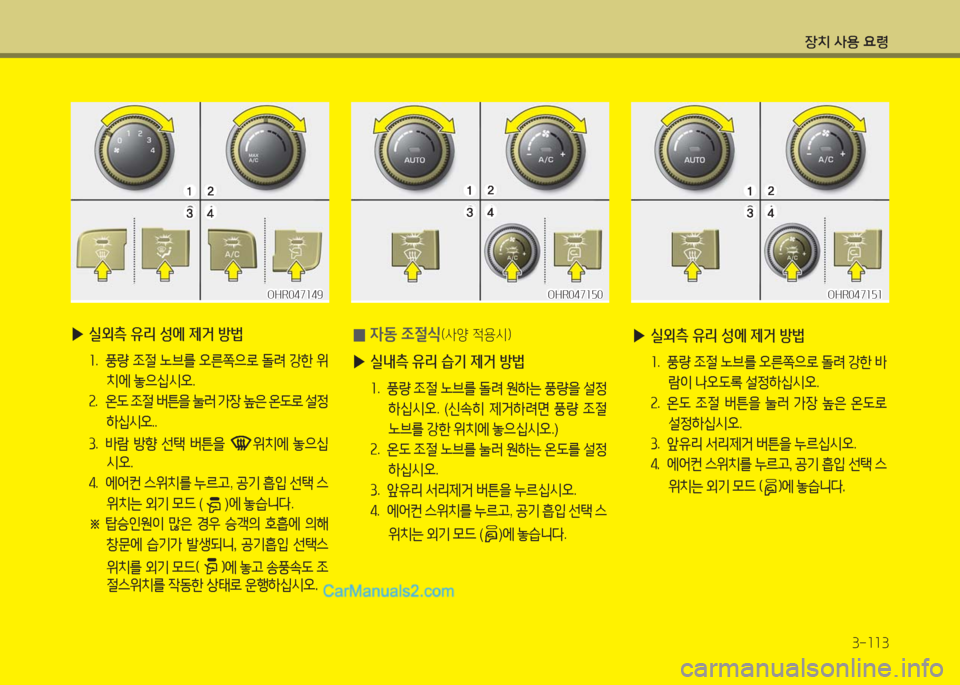

장치 사용 요령
3-113
0자동 조절식(사양 적용시)
▶실내측 유리 습기 제거 방법
1. 풍량 조절 노브를 돌려 원하는 풍량을 설정
하십시오. (신속히 제거하려면 풍량 조절
노브를 강한 위치에 놓으십시오.)
2. 온도 조절 노브를 눌러 원하는 온도를 설정
하십시오.
3. 앞유리 서리제거 버튼을 누르십시오.
4. 에어컨 스위치를 누르고, 공기 흡입 선택 스
위치는 외기 모드 ()에 놓습니다.
▶실외측 유리 성에 제거 방법
1. 풍량 조절 노브를 오른쪽으로 돌려 강한 바
람이 나오도록 설정하십시오.
2. 온도 조절 버튼을 눌러 가장 높은 온도로
설정하십시오.
3. 앞유리 서리제거 버튼을 누르십시오.
4. 에어컨 스위치를 누르고, 공기 흡입 선택 스
위치는 외기 모드 ()에 놓습니다.
OHR047150OHR047150OHR047151OHR047151
▶실외측 유리 성에 제거 방법
1. 풍량 조절 노브를 오른쪽으로 돌려 강한 위
치에 놓으십시오.
2. 온도 조절 버튼을 눌러 가장 높은 온도로 설정
하십시오..
3. 바람 방향 선택 버튼을 위치에 놓으십
시오.
4. 에어컨 스위치를 누르고, 공기 흡입 선택 스
위치는 외기 모드 ()에 놓습니다.
※ 탑승인원이 많은 경우 승객의 호흡에 의해
창문에 습기가 발생되니, 공기흡입 선택스
위치를 외기 모드()에 놓고 송풍속도 조
절스위치를 작동한 상태로 운행하십시오.
OHR047149OHR047149

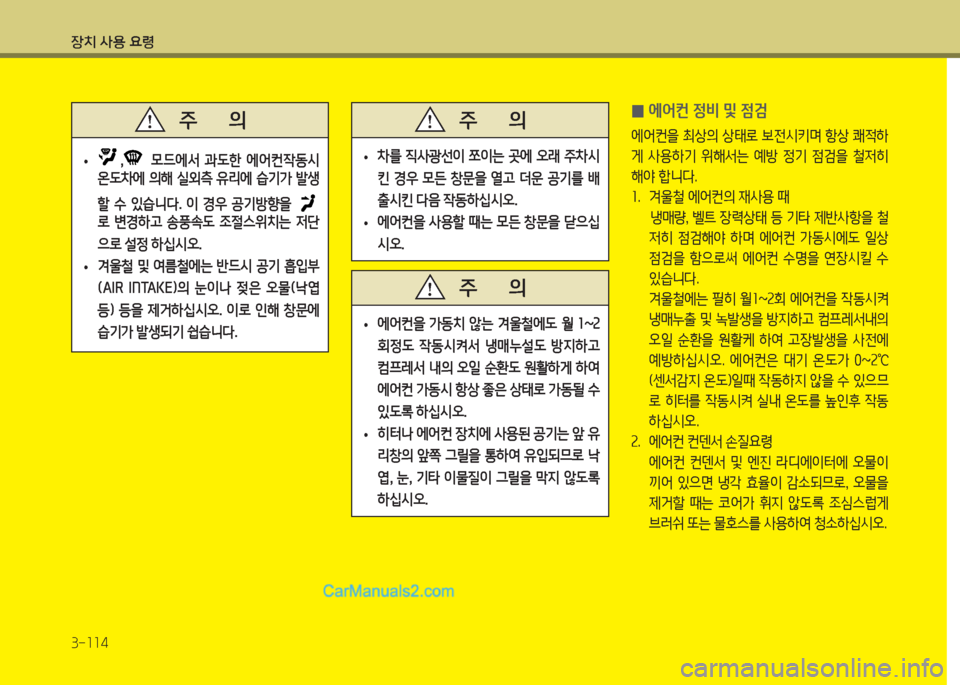

장치 사용 요령
3-114
0에어컨 정비 및 점검
에어컨을 최상의 상태로 보전시키며 항상 쾌적하
게 사용하기 위해서는 예방 정기 점검을 철저히
해야 합니다.
1. 겨울철 에어컨의 재사용 때
냉매량, 벨트 장력상태 등 기타 제반사항을 철
저히 점검해야 하며 에어컨 가동시에도 일상
점검을 함으로써 에어컨 수명을 연장시킬 수
있습니다.
겨울철에는 필히 월1~2회 에어컨을 작동시켜
냉매누출 및 녹발생을 방지하고 컴프레서내의
오일 순환을 원활케 하여 고장발생을 사전에
예방하십시오. 에어컨은 대기 온도가 0~2℃
(센서감지 온도)일때 작동하지 않을 수 있으므
로 히터를 작동시켜 실내 온도를 높인후 작동
하십시오.
2. 에어컨 컨덴서 손질요령
에어컨 컨덴서 및 엔진 라디에이터에 오물이
끼어 있으면 냉각 효율이 감소되므로, 오물을
제거할 때는 코어가 휘지 않도록 조심스럽게
브러쉬 또는 물호스를 사용하여 청소하십시오.
•, 모드에서 과도한 에어컨작동시
온도차에 의해 실외측 유리에 습기가 발생
할 수 있습니다. 이 경우 공기방향을
로 변경하고 송풍속도 조절스위치는 저단
으로 설정 하십시오.
•겨울철 및 여름철에는 반드시 공기 흡입부
(AIR INTAKE)의 눈이나 젖은 오물(낙엽
등) 등을 제거하십시오. 이로 인해 창문에
습기가 발생되기 쉽습니다.
주 의
•차를 직사광선이 쪼이는 곳에 오래 주차시
킨 경우 모든 창문을 열고 더운 공기를 배
출시킨 다음 작동하십시오.
•에어컨을 사용할 때는 모든 창문을 닫으십
시오.
주 의
•에어컨을 가동치 않는 겨울철에도 월 1~2
회정도 작동시켜서 냉매누설도 방지하고
컴프레서 내의 오일 순환도 원활하게 하여
에어컨 가동시 항상 좋은 상태로 가동될 수
있도록 하십시오.
•히터나 에어컨 장치에 사용된 공기는 앞 유
리창의 앞쪽 그릴을 통하여 유입되므로 낙
엽, 눈, 기타 이물질이 그릴을 막지 않도록
하십시오.
주 의

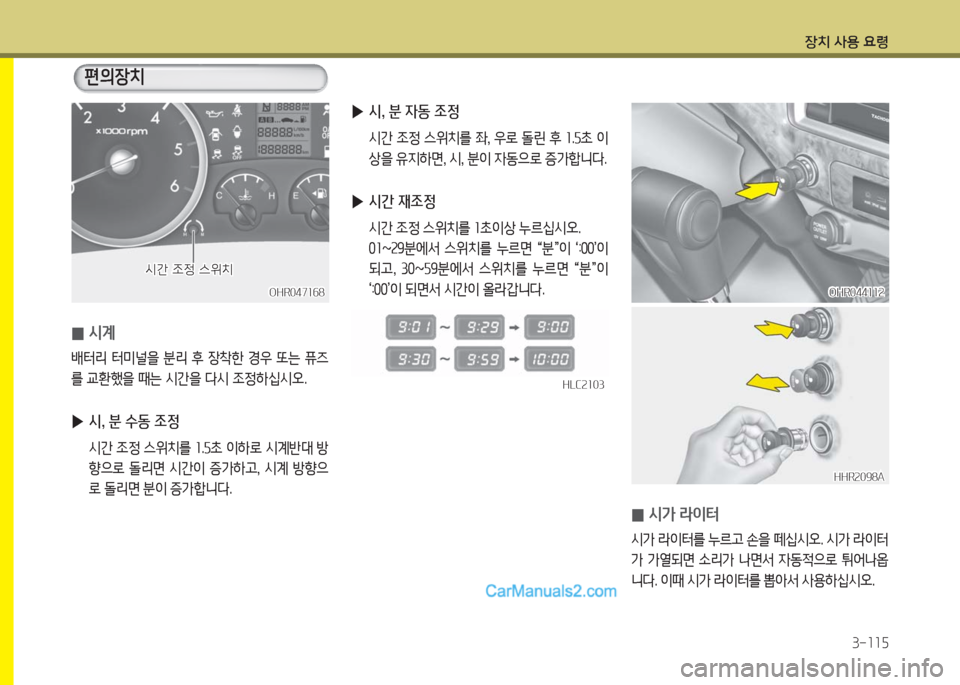

장치 사용 요령
3-115
편의장치
OHR047168OHR047168
시간 조정 스위치시간 조정 스위치
0시계
배터리 터미널을 분리 후 장착한 경우 또는 퓨즈
를 교환했을 때는 시간을 다시 조정하십시오.
▶시, 분 수동 조정
시간 조정 스위치를 1.5초 이하로 시계반대 방
향으로 돌리면 시간이 증가하고, 시계 방향으
로 돌리면 분이 증가합니다.
▶시, 분 자동 조정
시간 조정 스위치를 좌, 우로 돌린 후 1.5초 이
상을 유지하면, 시, 분이 자동으로 증가합니다.
▶시간 재조정
시간 조정 스위치를 1초이상 누르십시오.
01~29분에서 스위치를 누르면 “분”이 ‘:00’이
되고, 30~59분에서 스위치를 누르면 “분”이
‘:00’이 되면서 시간이 올라갑니다.
HLC2103HLC2103
OHR044112OHR044112
0시가 라이터
시가 라이터를 누르고 손을 떼십시오. 시가 라이터
가 가열되면 소리가 나면서 자동적으로 튀어나옵
니다. 이때 시가 라이터를 뽑아서 사용하십시오.
HHR2098AHHR2098A

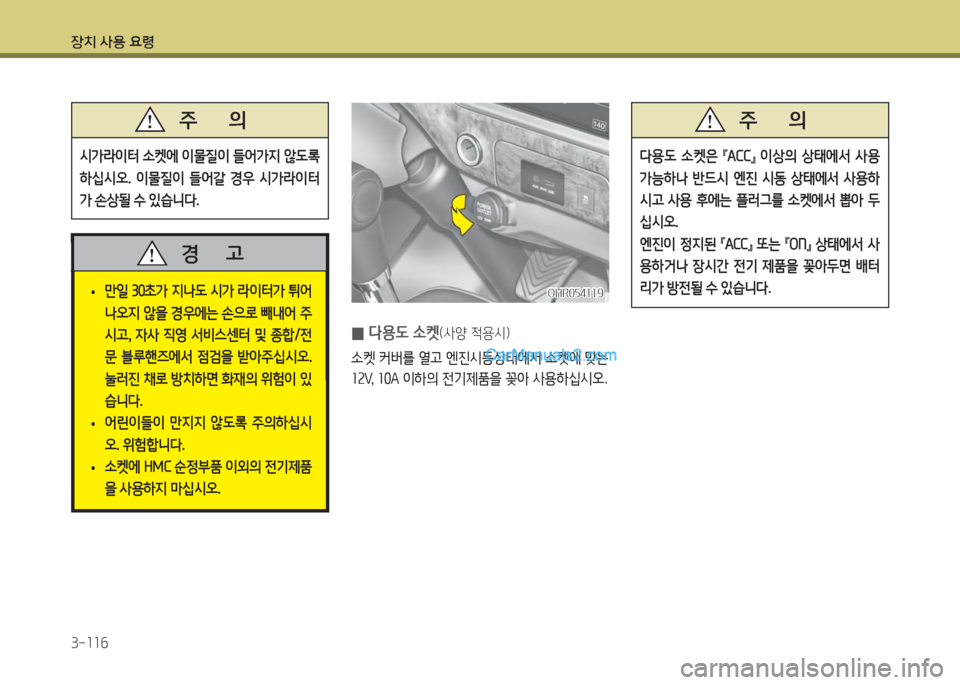

장치 사용 요령
3-116
다용도 소켓은 『ACC』 이상의 상태에서 사용
가능하나 반드시 엔진 시동 상태에서 사용하
시고 사용 후에는 플러그를 소켓에서 뽑아 두
십시오.
엔진이 정지된 『ACC』 또는 『ON』 상태에서 사
용하거나 장시간 전기 제품을 꽂아두면 배터
리가 방전될 수 있습니다.
주 의
OHR054119OHR054119
0다용도 소켓(사양 적용시)
소켓 커버를 열고 엔진시동상태에서 소켓에 맞는
12V, 10A 이하의 전기제품을 꽂아 사용하십시오.
시가라이터 소켓에 이물질이 들어가지 않도록
하십시오. 이물질이 들어갈 경우 시가라이터
가 손상될 수 있습니다.
주 의
•만일 30초가 지나도 시가 라이터가 튀어
나오지 않을 경우에는 손으로 빼내어 주
시고, 자사 직영 서비스센터 및 종합/전
문 블루핸즈에서 점검을 받아주십시오.
눌러진 채로 방치하면 화재의 위험이 있
습니다.
•어린이들이 만지지 않도록 주의하십시
오. 위험합니다.
•소켓에 HMC 순정부품 이외의 전기제품
을 사용하지 마십시오.
경 고

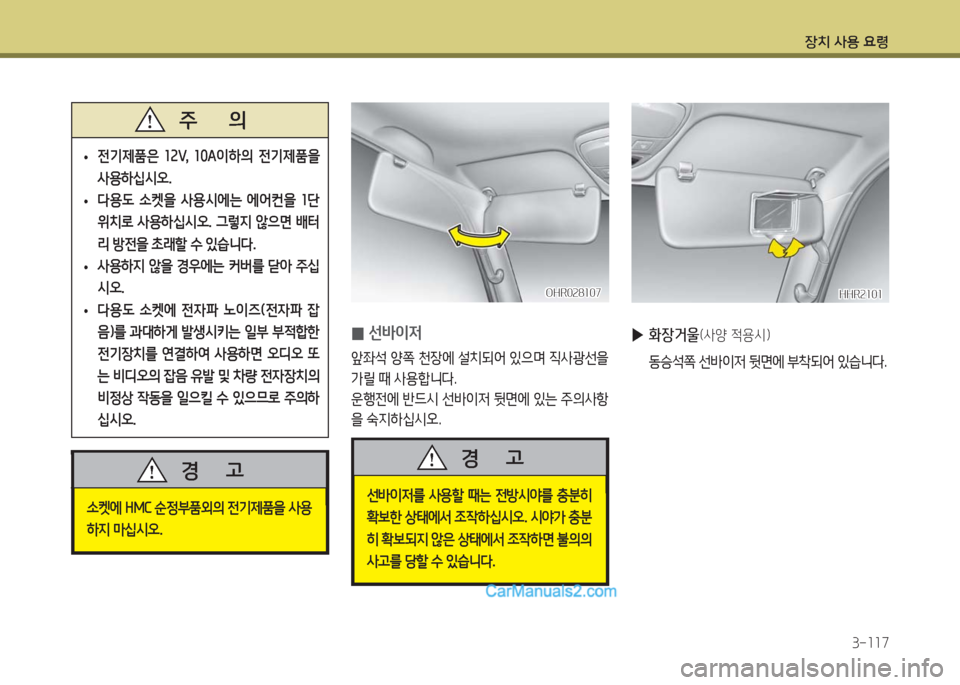

장치 사용 요령
3-117
•전기제품은 12V, 10A이하의 전기제품을
사용하십시오.
•다용도 소켓을 사용시에는 에어컨을 1단
위치로 사용하십시오. 그렇지 않으면 배터
리 방전을 초래할 수 있습니다.
•사용하지 않을 경우에는 커버를 닫아 주십
시오.
•다용도 소켓에 전자파 노이즈(전자파 잡
음)를 과대하게 발생시키는 일부 부적합한
전기장치를 연결하여 사용하면 오디오 또
는 비디오의 잡음 유발 및 차량 전자장치의
비정상 작동을 일으킬 수 있으므로 주의하
십시오.
주 의
소켓에 HMC 순정부품외의 전기제품을 사용
하지 마십시오.
경 고
OHR028107OHR028107
0선바이저
앞좌석 양쪽 천장에 설치되어 있으며 직사광선을
가릴 때 사용합니다.
운행전에 반드시 선바이저 뒷면에 있는 주의사항
을 숙지하십시오.
선바이저를 사용할 때는 전방시야를 충분히
확보한 상태에서 조작하십시오. 시야가 충분
히 확보되지 않은 상태에서 조작하면 불의의
사고를 당할 수 있습니다.
경 고
HHR2101HHR2101
▶화장거울(사양 적용시)
동승석쪽 선바이저 뒷면에 부착되어 있습니다.
