정기 점검
6-52

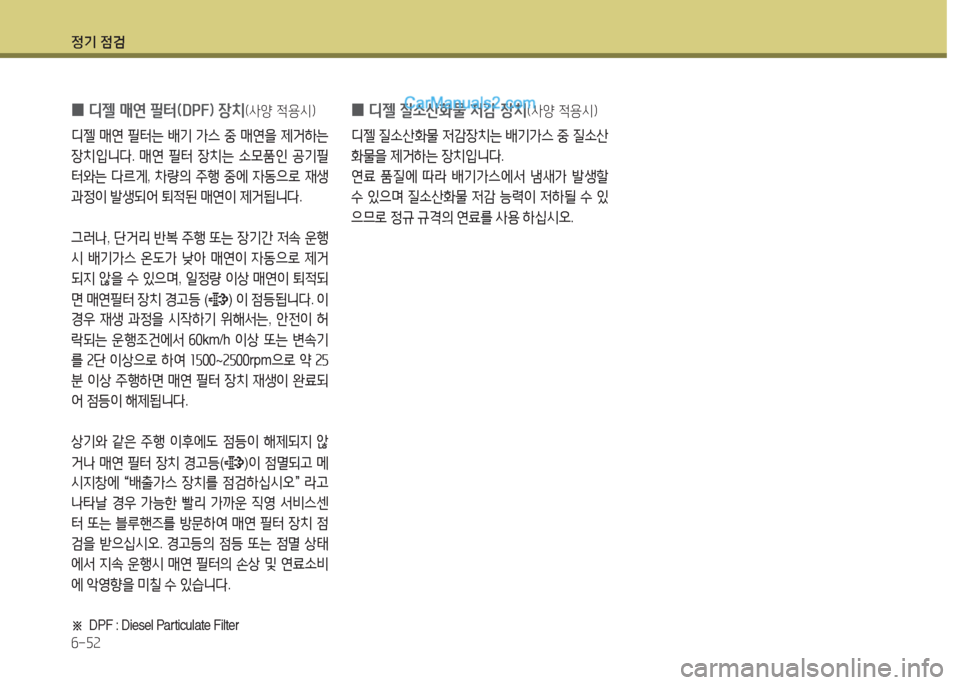

0디젤 매연 필터(DPF) 장치(사양 적용시)
디젤 매연 필터는 배기 가스 중 매연을 제거하는
장치입니다. 매연 필터 장치는 소모품인 공기필
터와는 다르게, 차량의 주행 중에 자동으로 재생
과정이 발생되어 퇴적된 매연이 제거됩니다.
그러나, 단거리 반복 주행 또는 장기간 저속 운행
시 배기가스 온도가 낮아 매연이 자동으로 제거
되지 않을 수 있으며, 일정량 이상 매연이 퇴적되
면 매연필터 장치 경고등 () 이 점등됩니다. 이
경우 재생 과정을 시작하기 위해서는, 안전이 허
락되는 운행조건에서 60km/h 이상 또는 변속기
를 2단 이상으로 하여 1500~2500rpm으로 약 25
분 이상 주행하면 매연 필터 장치 재생이 완료되
어 점등이 해제됩니다.
상기와 같은 주행 이후에도 점등이 해제되지 않
거나 매연 필터 장치 경고등()이 점멸되고 메
시지창에 “배출가스 장치를 점검하십시오” 라고
나타날 경우 가능한 빨리 가까운 직영 서비스센
터 또는 블루핸즈를 방문하여 매연 필터 장치 점
검을 받으십시오. 경고등의 점등 또는 점멸 상태
에서 지속 운행시 매연 필터의 손상 및 연료소비
에 악영향을 미칠 수 있습니다.
※ DPF : Diesel Particulate Filter
0디젤 질소산화물 저감 장치(사양 적용시)
디젤 질소산화물 저감장치는 배기가스 중 질소산
화물을 제거하는 장치입니다.
연료 품질에 따라 배기가스에서 냄새가 발생할
수 있으며 질소산화물 저감 능력이 저하될 수 있
으므로 정규 규격의 연료를 사용 하십시오.

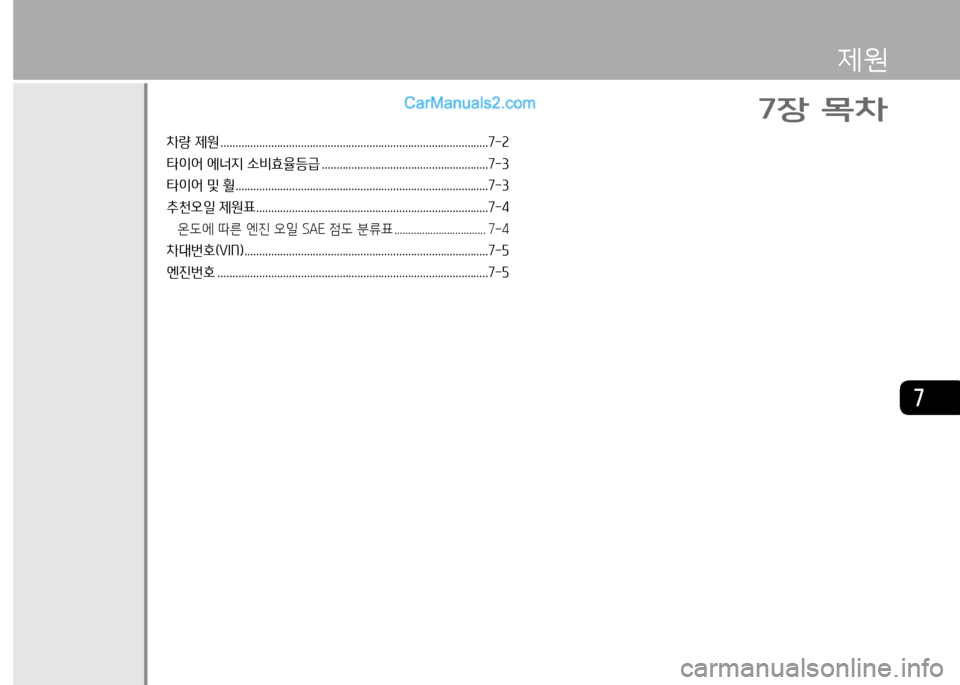

차량 제원 ..........................................................................................7-2
타이어 에너지 소비효율등급 ........................................................7-3
타이어 및 휠 .....................................................................................7-3
추천오일 제원표 ..............................................................................7-4
온도에 따른 엔진 오일 SAE 점도 분류표 ................................. 7-4
차대번호(VIN) ..................................................................................7-5
엔진번호 ...........................................................................................7-5
제원
7장 목차
7
제원
7-2

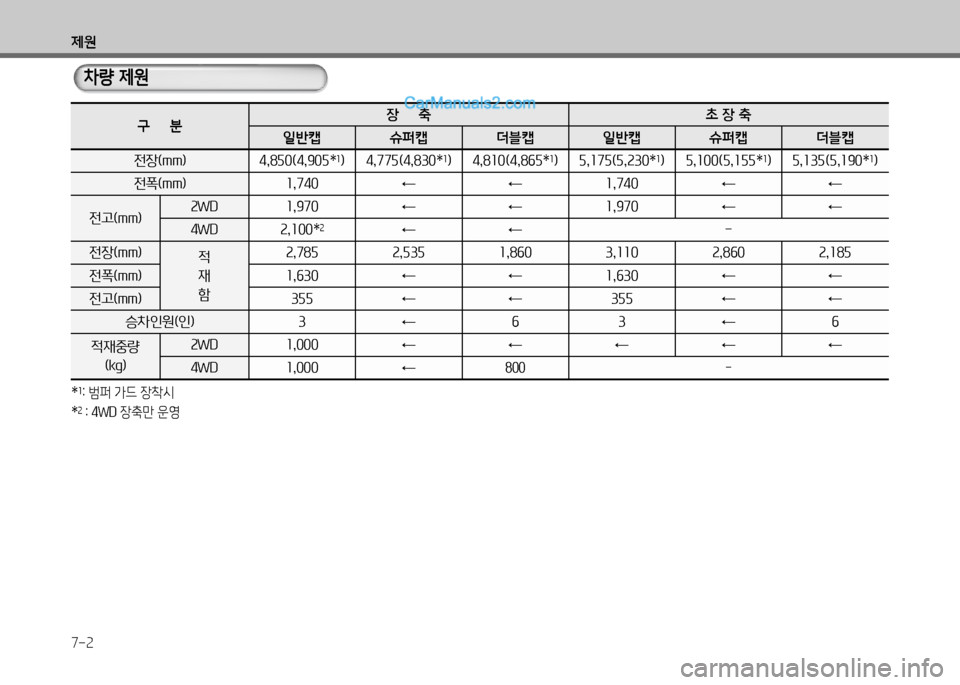

차량 제원
구 분장 축 초 장 축
일반캡 슈퍼캡 더블캡 일반캡 슈퍼캡 더블캡
전장(mm)4,850(4,905*1) 4,775(4,830*1) 4,810(4,865*1) 5,175(5,230*1) 5,100(5,155*1) 5,135(5,190*1)
전폭(mm)1,740←←1,740←←
전고(mm) 2WD 1,970←←1,970←←
4WD 2,100*2←←-
전장(mm)적
재
함
2,785 2,535 1,860 3,110 2,860 2,185
전폭(mm)1,630←←1,630←←
전고(mm) 355←←355←←
승차인원(인) 3←63←6
적재중량
(kg)
2WD 1,000←←←←←
4WD 1,000←800 -
*1: 범퍼 가드 장착시
*2 : 4WD 장축만 운영
제원
7-3

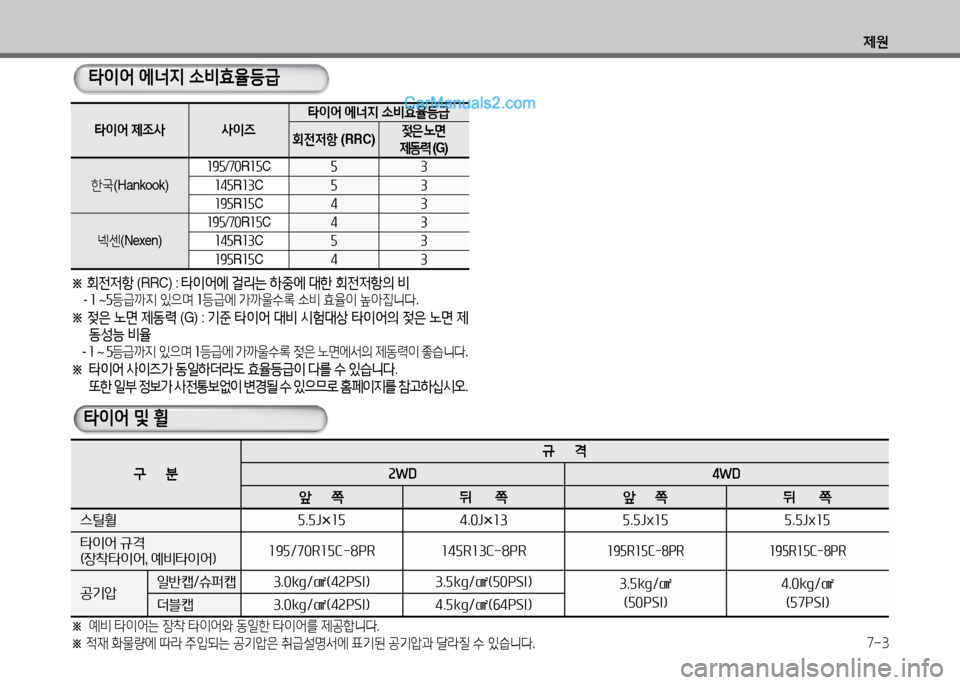

타이어 및 휠
구 분
규 격
2WD 4WD
앞 쪽 뒤 쪽 앞 쪽 뒤 쪽
스틸휠 5.5J×15 4.0J×13 5.5Jx15 5.5Jx15
타이어 규격(장착타이어, 예비타이어)195/70R15C-8PR 145R13C-8PR195R15C-8PR 195R15C-8PR
공기압일반캡/슈퍼캡3.0kg/㎠(42PSI) 3.5kg/㎠(50PSI)3.5kg/㎠
(50PSI)
4.0kg/㎠
(57PSI)더블캡 3.0kg/㎠(42PSI) 4.5kg/㎠(64PSI)
※ 예비 타이어는 장착 타이어와 동일한 타이어를 제공합니다.
※ 적재 화물량에 따라 주입되는 공기압은 취급설명서에 표기된 공기압과 달라질 수 있습니다.
타이어 에너지 소비효율등급
타이어 제조사 사이즈
타이어 에너지 소비효율등급
회전저항 (RRC)젖은 노면
제동력 (G)
한국(Hankook)
195/70R15C53
145R13C53
195R15C43
넥센(Nexen)
195/70R15C43
145R13C53
195R15C43
※ 회전저항 (RRC) : 타이어에 걸리는 하중에 대한 회전저항의 비
- 1 ~5등급까지 있으며 1등급에 가까울수록 소비 효율이 높아집니다.
※ 젖은 노면 제동력 (G) : 기준 타이어 대비 시험대상 타이어의 젖은 노면 제
동성능 비율
- 1 ~ 5등급까지 있으며 1등급에 가까울수록 젖은 노면에서의 제동력이 좋습니다.
※ 타이어 사이즈가 동일하더라도 효율등급이 다를 수 있습니다.
또한 일부 정보가 사전통보없이 변경될 수 있으므로 홈페이지를 참고하십시오.
제원
7-4

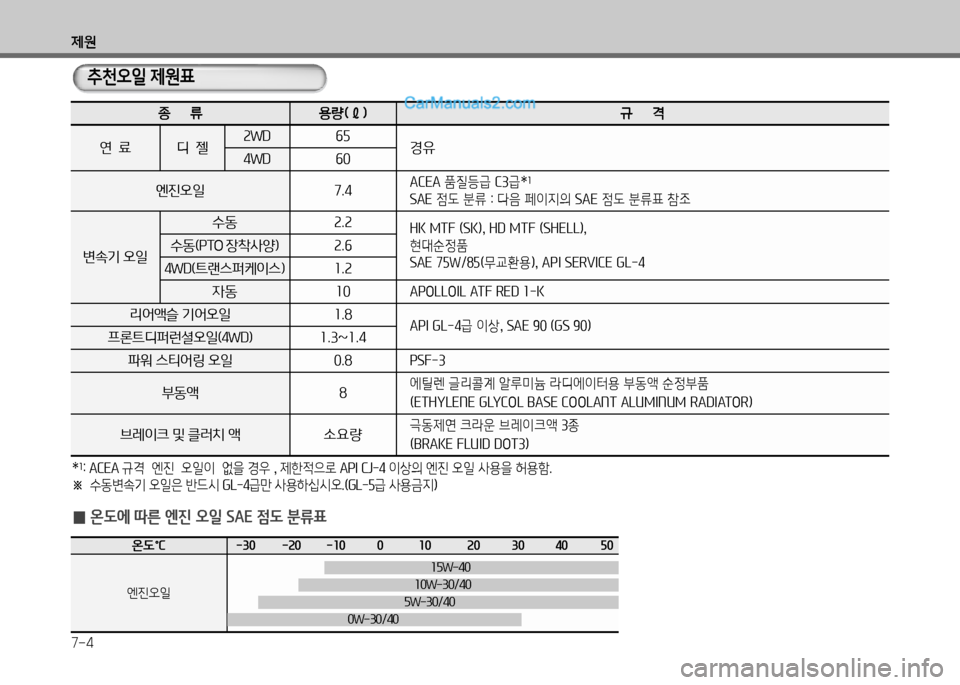

0온도에 따른 엔진 오일 SAE 점도 분류표
온도℃ -30 -20 -10 0 10 20 30 40 50
엔진오일10W-30/40
5W-30/40
15W-40
0W-30/40
추천오일 제원표
*1: ACEA 규격 엔진 오일이 없을 경우 , 제한적으로 API CJ-4 이상의 엔진 오일 사용을 허용함.
※ 수동변속기 오일은 반드시 GL-4급만 사용하십시오.(GL-5급 사용금지)
종 류 용량(ℓ) 규 격
연 료 디 젤2WD 65경유4WD 60
엔진오일 7.4ACEA 품질등급 C3급*1
SAE 점도 분류 : 다음 페이지의 SAE 점도 분류표 참조
변속기 오일
수동 2.2HK MTF (SK), HD MTF (SHELL),
현대순정품
SAE 75W/85(무교환용), API SERVICE GL-4
수동(PTO 장착사양) 2.6
4WD(트랜스퍼케이스) 1.2
자동 10APOLLOIL ATF RED 1-K
리어액슬 기어오일 1.8API GL-4급 이상, SAE 90 (GS 90)프론트디퍼런셜오일(4WD)1.3~1.4
파워 스티어링 오일 0.8PSF-3
부동액 8에틸렌 글리콜계 알루미늄 라디에이터용 부동액 순정부품
(ETHYLENE GLYCOL BASE COOLANT ALUMINUM RADIATOR)
브레이크 및 클러치 액 소요량극동제연 크라운 브레이크액 3종
(BRAKE FLUID DOT3)
제원
7-5

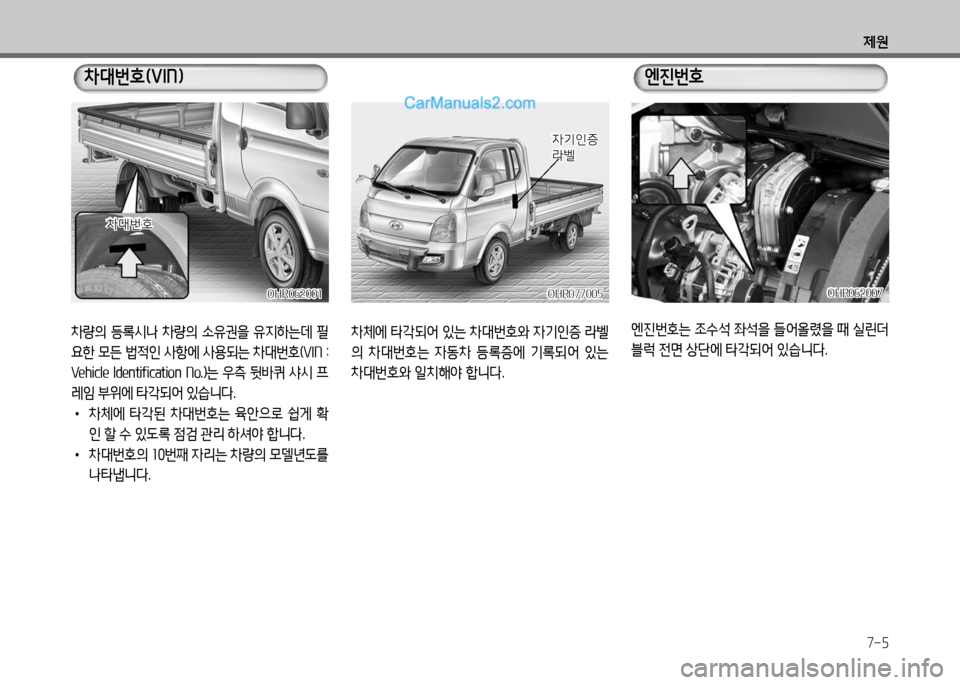

차량의 등록시나 차량의 소유권을 유지하는데 필
요한 모든 법적인 사항에 사용되는 차대번호(VIN :
Ve h i c l e l d e n t i fi c a t i o n N o. ) 는 우 측 뒷 바 퀴 샤 시 프
레임 부위에 타각되어 있습니다.
• 차체에 타각된 차대번호는 육안으로 쉽게 확
인 할 수 있도록 점검 관리 하셔야 합니다.
• 차대번호의 10번째 자리는 차량의 모델년도를
나타냅니다.
차대번호(VIN)엔진번호
차체에 타각되어 있는 차대번호와 자기인증 라벨
의 차대번호는 자동차 등록증에 기록되어 있는
차대번호와 일치해야 합니다.
엔진번호는 조수석 좌석을 들어올렸을 때 실린더
블럭 전면 상단에 타각되어 있습니다.
OHR062001OHR062001
차대번호차대번호
OHR077005OHR077005OHR062007OHR062007
자기인증자기인증라벨라벨
