비상시 응급 조치

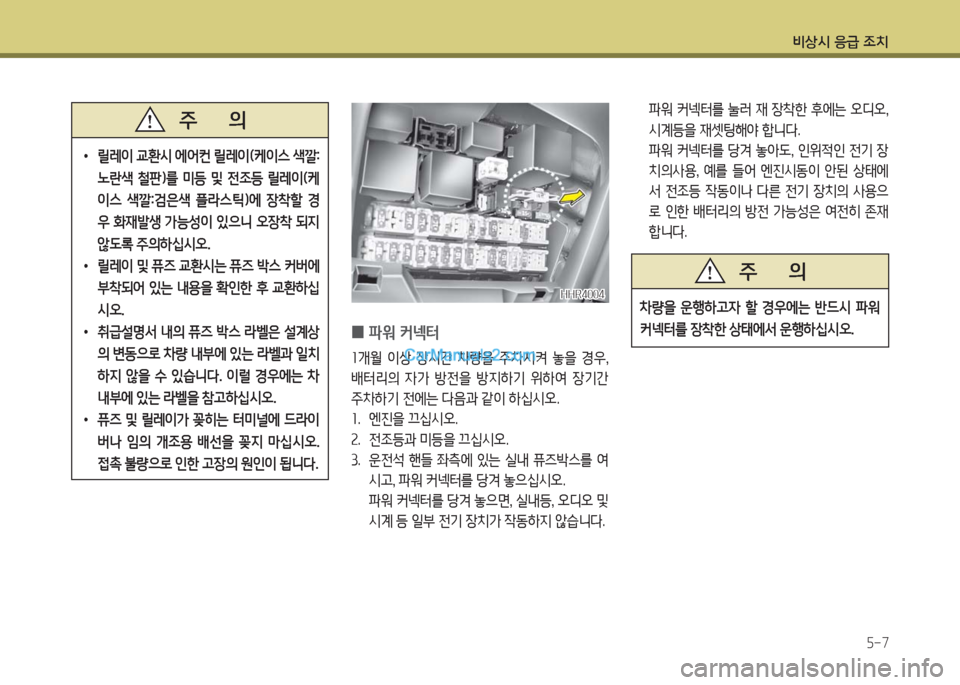

5-7
•릴레이 교환시 에어컨 릴레이(케이스 색깔:
노란색 철판)를 미등 및 전조등 릴레이(케
이스 색깔:검은색 플라스틱)에 장착할 경
우 화재발생 가능성이 있으니 오장착 되지
않도록 주의하십시오.
•릴레이 및 퓨즈 교환시는 퓨즈 박스 커버에
부착되어 있는 내용을 확인한 후 교환하십
시오.
•취급설명서 내의 퓨즈 박스 라벨은 설계상
의 변동으로 차량 내부에 있는 라벨과 일치
하지 않을 수 있습니다. 이럴 경우에는 차
내부에 있는 라벨을 참고하십시오.
•퓨즈 및 릴레이가 꽂히는 터미널에 드라이
버나 임의 개조용 배선을 꽂지 마십시오.
접촉 불량으로 인한 고장의 원인이 됩니다.
주 의
HHR4004HHR4004
0파워 커넥터
1개월 이상 장시간 차량을 주차시켜 놓을 경우,
배터리의 자가 방전을 방지하기 위하여 장기간
주차하기 전에는 다음과 같이 하십시오.
1. 엔진을 끄십시오.
2. 전조등과 미등을 끄십시오.
3. 운전석 핸들 좌측에 있는 실내 퓨즈박스를 여
시고, 파워 커넥터를 당겨 놓으십시오.
파워 커넥터를 당겨 놓으면, 실내등, 오디오 및
시계 등 일부 전기 장치가 작동하지 않습니다.
파워 커넥터를 눌러 재 장착한 후에는 오디오,
시계등을 재셋팅해야 합니다.
파워 커넥터를 당겨 놓아도, 인위적인 전기 장
치의사용, 예를 들어 엔진시동이 안된 상태에
서 전조등 작동이나 다른 전기 장치의 사용으
로 인한 배터리의 방전 가능성은 여전히 존재
합니다.
차량을 운행하고자 할 경우에는 반드시 파워
커넥터를 장착한 상태에서 운행하십시오.
주 의

비상시 응급 조치
5-8
OHR037006OHR037006

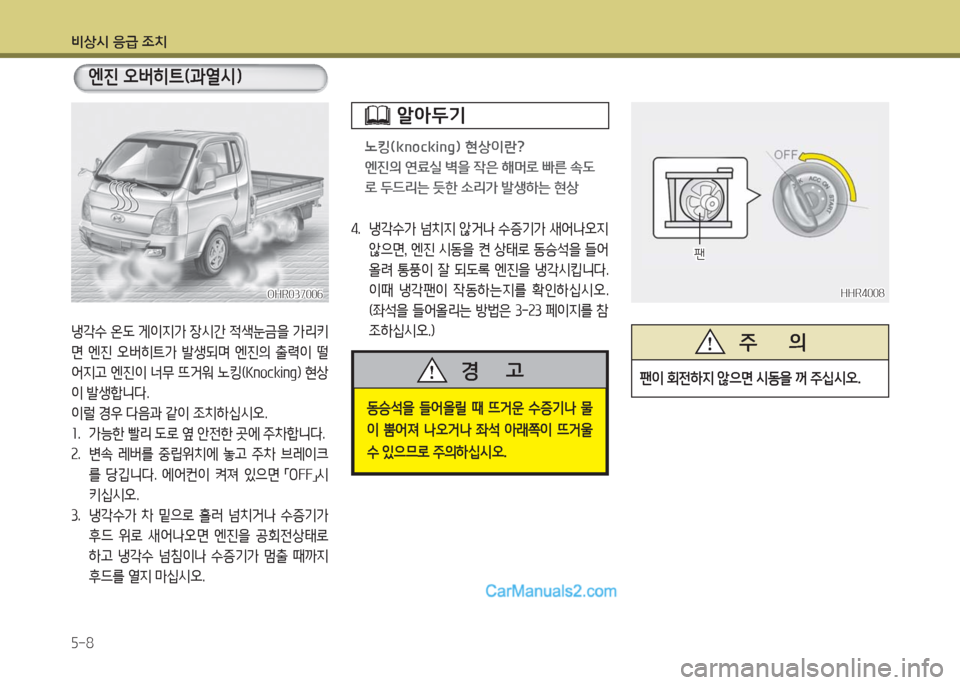

엔진 오버히트(과열시)
냉각수 온도 게이지가 장시간 적색눈금을 가리키
면 엔진 오버히트가 발생되며 엔진의 출력이 떨
어지고 엔진이 너무 뜨거워 노킹(Knocking) 현상
이 발생합니다.
이럴 경우 다음과 같이 조치하십시오.
1. 가능한 빨리 도로 옆 안전한 곳에 주차합니다.
2. 변속 레버를 중립위치에 놓고 주차 브레이크
를 당깁니다. 에어컨이 켜져 있으면 「OFF」시
키십시오.
3. 냉각수가 차 밑으로 흘러 넘치거나 수증기가
후드 위로 새어나오면 엔진을 공회전상태로
하고 냉각수 넘침이나 수증기가 멈출 때까지
후드를 열지 마십시오.
알아두기
노킹(knocking) 현상이란?
엔진의 연료실 벽을 작은 해머로 빠른 속도
로 두드리는 듯한 소리가 발생하는 현상
4. 냉각수가 넘치지 않거나 수증기가 새어나오지
않으면, 엔진 시동을 켠 상태로 동승석을 들어
올려 통풍이 잘 되도록 엔진을 냉각시킵니다.
이때 냉각팬이 작동하는지를 확인하십시오.
(좌석을 들어올리는 방법은 3-23 페이지를 참
조하십시오.)
동승석을 들어올릴 때 뜨거운 수증기나 물
이 뿜어져 나오거나 좌석 아래쪽이 뜨거울
수 있으므로 주의하십시오.
경 고팬이 회전하지 않으면 시동을 꺼 주십시오.
주 의
팬팬
HHR4008HHR4008

비상시 응급 조치

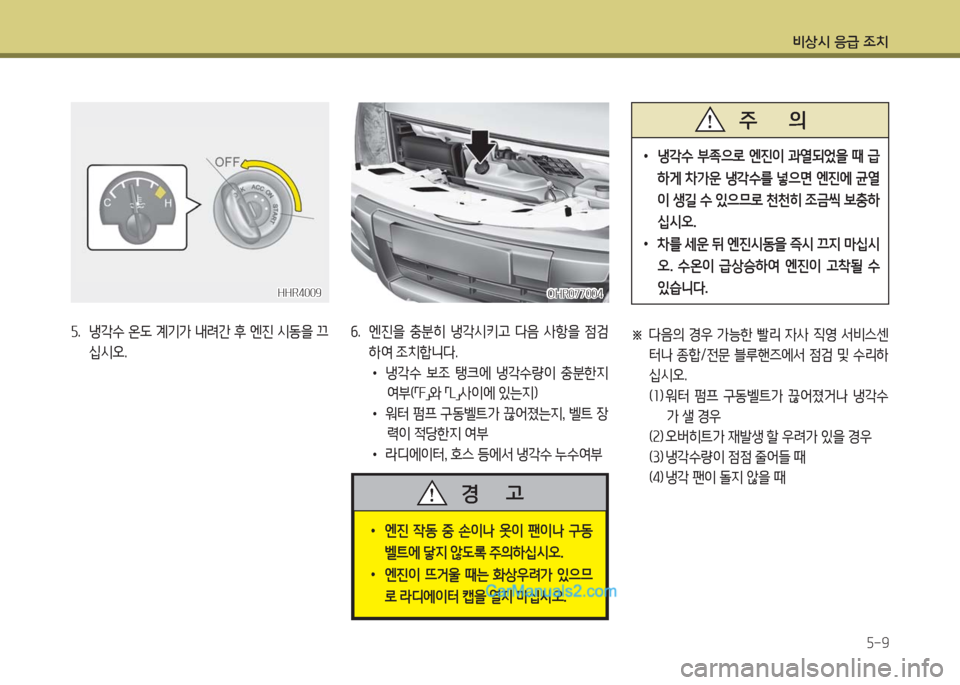

5-9
HHR4009HHR4009
5. 냉각수 온도 계기가 내려간 후 엔진 시동을 끄
십시오.
OHR077004OHR077004
•엔진 작동 중 손이나 옷이 팬이나 구동
벨트에 닿지 않도록 주의하십시오.
•엔진이 뜨거울 때는 화상우려가 있으므
로 라디에이터 캡을 열지 마십시오.
경 고
•냉각수 부족으로 엔진이 과열되었을 때 급
하게 차가운 냉각수를 넣으면 엔진에 균열
이 생길 수 있으므로 천천히 조금씩 보충하
십시오.
•차를 세운 뒤 엔진시동을 즉시 끄지 마십시
오. 수온이 급상승하여 엔진이 고착될 수
있습니다.
주 의
※ 다음의 경우 가능한 빨리 자사 직영 서비스센
터나 종합/전문 블루핸즈에서 점검 및 수리하
십시오.
(1) 워터 펌프 구동벨트가 끊어졌거나 냉각수
가 샐 경우
(2) 오버히트가 재발생 할 우려가 있을 경우
(3) 냉각수량이 점점 줄어들 때
(4) 냉각 팬이 돌지 않을 때
6. 엔진을 충분히 냉각시키고 다음 사항을 점검
하여 조치합니다.
• 냉각수 보조 탱크에 냉각수량이 충분한지
여부(「F」와 「L」사이에 있는지)
• 워터 펌프 구동벨트가 끊어졌는지, 벨트 장
력이 적당한지 여부
• 라디에이터, 호스 등에서 냉각수 누수여부

비상시 응급 조치

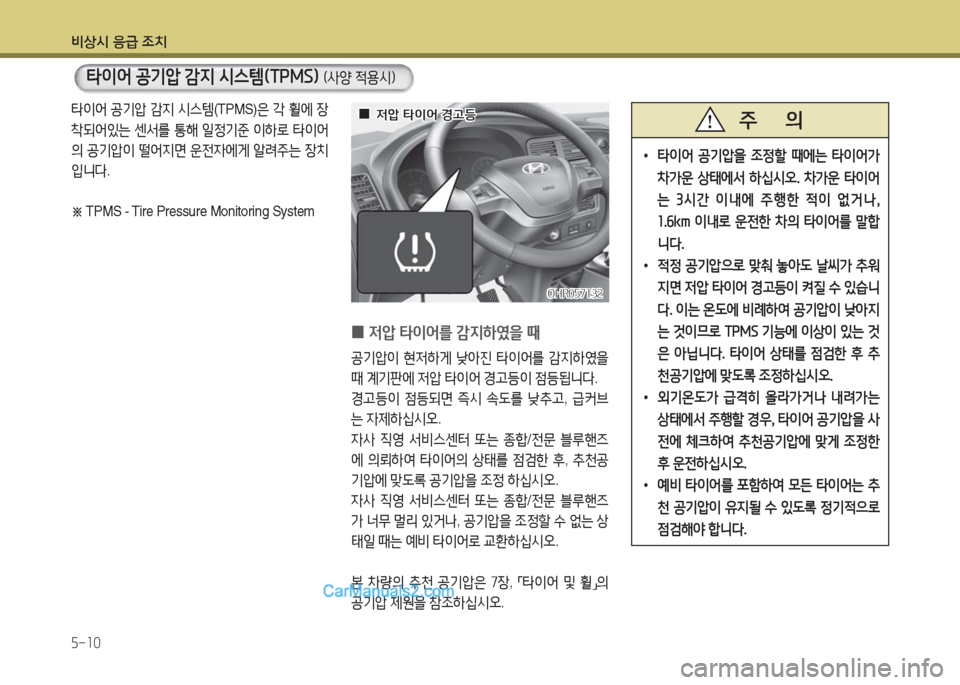

5-10
타이어 공기압 감지 시스템(TPMS)은 각 휠에 장
착되어있는 센서를 통해 일정기준 이하로 타이어
의 공기압이 떨어지면 운전자에게 알려주는 장치
입니다.
※ TPMS - Tire Pressure Monitor ing System
타이어 공기압 감지 시스템(TPMS) (사양 적용시)
0저압 타이어를 감지하였을 때
공기압이 현저하게 낮아진 타이어를 감지하였을
때 계기판에 저압 타이어 경고등이 점등됩니다.
경고등이 점등되면 즉시 속도를 낮추고, 급커브
는 자제하십시오.
자사 직영 서비스센터 또는 종합/전문 블루핸즈
에 의뢰하여 타이어의 상태를 점검한 후, 추천공
기압에 맞도록 공기압을 조정 하십시오.
자사 직영 서비스센터 또는 종합/전문 블루핸즈
가 너무 멀리 있거나, 공기압을 조정할 수 없는 상
태일 때는 예비 타이어로 교환하십시오.
본 차량의 추천 공기압은 7장, 「타이어 및 휠」의
공기압 제원을 참조하십시오.
OHR057132OHR057132
00저압 타이어 경고등저압 타이어 경고등
• 타이어 공기압을 조정할 때에는 타이어가
차가운 상태에서 하십시오. 차가운 타이어
는 3시간 이내에 주행한 적이 없거나,
1.6km 이내로 운전한 차의 타이어를 말합
니다.
• 적정 공기압으로 맞춰 놓아도 날씨가 추워
지면 저압 타이어 경고등이 켜질 수 있습니
다. 이는 온도에 비례하여 공기압이 낮아지
는 것이므로 TPMS 기능에 이상이 있는 것
은 아닙니다. 타이어 상태를 점검한 후 추
천공기압에 맞도록 조정하십시오.
• 외기온도가 급격히 올라가거나 내려가는
상태에서 주행할 경우, 타이어 공기압을 사
전에 체크하여 추천공기압에 맞게 조정한
후 운전하십시오.
• 예비 타이어를 포함하여 모든 타이어는 추
천 공기압이 유지될 수 있도록 정기적으로
점검해야 합니다.
주 의

비상시 응급 조치

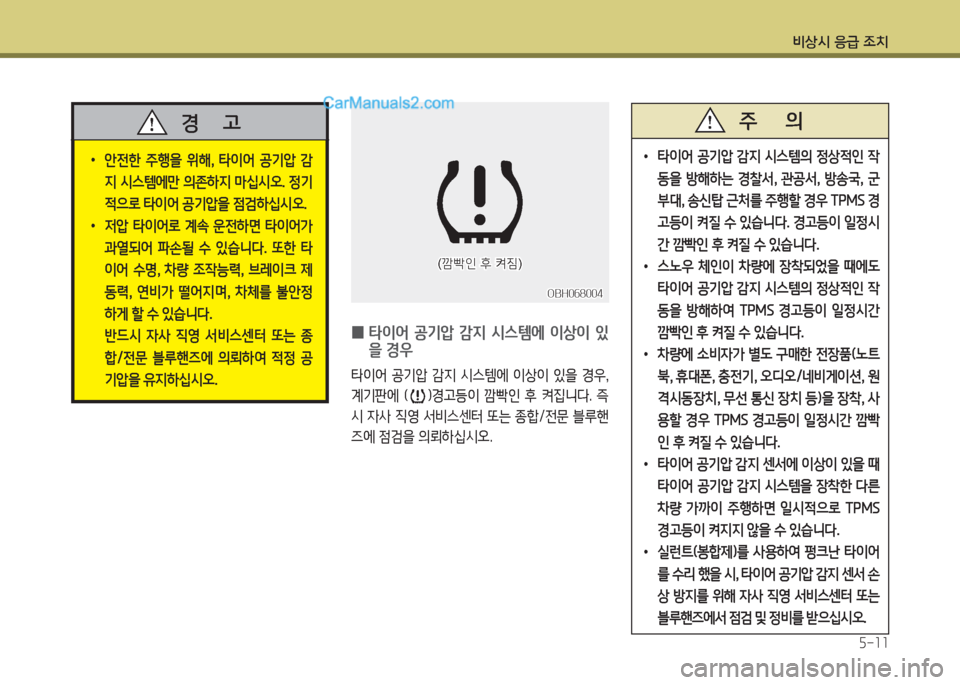

5-11
• 안전한 주행을 위해, 타이어 공기압 감
지 시스템에만 의존하지 마십시오. 정기
적으로 타이어 공기압을 점검하십시오.
• 저압 타이어로 계속 운전하면 타이어가
과열되어 파손될 수 있습니다. 또한 타
이어 수명, 차량 조작능력, 브레이크 제
동력, 연비가 떨어지며, 차체를 불안정
하게 할 수 있습니다.
반드시 자사 직영 서비스센터 또는 종
합/전문 블루핸즈에 의뢰하여 적정 공
기압을 유지하십시오.
경 고
0 타이어 공기압 감지 시스템에 이상이 있
을 경우
타이어 공기압 감지 시스템에 이상이 있을 경우,
계기판에 ()경고등이 깜빡인 후 켜집니다. 즉
시 자사 직영 서비스센터 또는 종합/전문 블루핸
즈에 점검을 의뢰하십시오.
OBH068004OBH068004
(깜빡인 후 켜짐)(깜빡인 후 켜짐)
•타이어 공기압 감지 시스템의 정상적인 작
동을 방해하는 경찰서, 관공서, 방송국, 군
부대, 송신탑 근처를 주행할 경우 TPMS 경
고등이 켜질 수 있습니다. 경고등이 일정시
간 깜빡인 후 켜질 수 있습니다.
•스노우 체인이 차량에 장착되었을 때에도
타이어 공기압 감지 시스템의 정상적인 작
동을 방해하여 TPMS 경고등이 일정시간
깜빡인 후 켜질 수 있습니다.
•차량에 소비자가 별도 구매한 전장품(노트
북, 휴대폰, 충전기, 오디오/네비게이션, 원
격시동장치, 무선 통신 장치 등)을 장착, 사
용할 경우 TPMS 경고등이 일정시간 깜빡
인 후 켜질 수 있습니다.
•타이어 공기압 감지 센서에 이상이 있을 때
타이어 공기압 감지 시스템을 장착한 다른
차량 가까이 주행하면 일시적으로 TPMS
경고등이 켜지지 않을 수 있습니다.
•실런트(봉합제)를 사용하여 펑크난 타이어
를 수리 했을 시, 타이어 공기압 감지 센서 손
상 방지를 위해 자사 직영 서비스센터 또는
블루핸즈에서 점검 및 정비를 받으십시오.
주 의

비상시 응급 조치

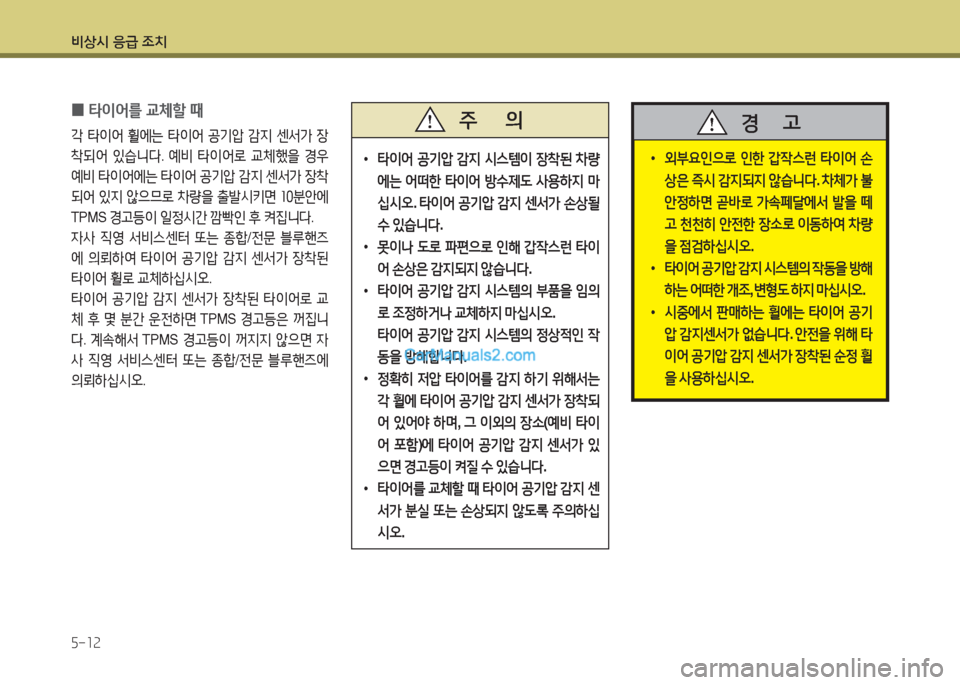

5-12
•타이어 공기압 감지 시스템이 장착된 차량
에는 어떠한 타이어 방수제도 사용하지 마
십시오. 타이어 공기압 감지 센서가 손상될
수 있습니다.
•못이나 도로 파편으로 인해 갑작스런 타이
어 손상은 감지되지 않습니다.
•타이어 공기압 감지 시스템의 부품을 임의
로 조정하거나 교체하지 마십시오.
타이어 공기압 감지 시스템의 정상적인 작
동을 방해합니다.
•정확히 저압 타이어를 감지 하기 위해서는
각 휠에 타이어 공기압 감지 센서가 장착되
어 있어야 하며, 그 이외의 장소(예비 타이
어 포함)에 타이어 공기압 감지 센서가 있
으면 경고등이 켜질 수 있습니다.
•타이어를 교체할 때 타이어 공기압 감지 센
서가 분실 또는 손상되지 않도록 주의하십
시오.
주 의 0타이어를 교체할 때
각 타이어 휠에는 타이어 공기압 감지 센서가 장
착되어 있습니다. 예비 타이어로 교체했을 경우
예비 타이어에는 타이어 공기압 감지 센서가 장착
되어 있지 않으므로 차량을 출발시키면 10분안에
TPMS 경고등이 일정시간 깜빡인 후 켜집니다.
자사 직영 서비스센터 또는 종합/전문 블루핸즈
에 의뢰하여 타이어 공기압 감지 센서가 장착된
타이어 휠로 교체하십시오.
타이어 공기압 감지 센서가 장착된 타이어로 교
체 후 몇 분간 운전하면 TPMS 경고등은 꺼집니
다. 계속해서 TPMS 경고등이 꺼지지 않으면 자
사 직영 서비스센터 또는 종합/전문 블루핸즈에
의뢰하십시오.
• 외부요인으로 인한 갑작스런 타이어 손
상은 즉시 감지되지 않습니다. 차체가 불
안정하면 곧바로 가속페달에서 발을 떼
고 천천히 안전한 장소로 이동하여 차량
을 점검하십시오.
• 타이어 공기압 감지 시스템의 작동을 방해
하는 어떠한 개조, 변형도 하지 마십시오.
• 시중에서 판매하는 휠에는 타이어 공기
압 감지센서가 없습니다. 안전을 위해 타
이어 공기압 감지 센서가 장착된 순정 휠
을 사용하십시오.
경 고

비상시 응급 조치

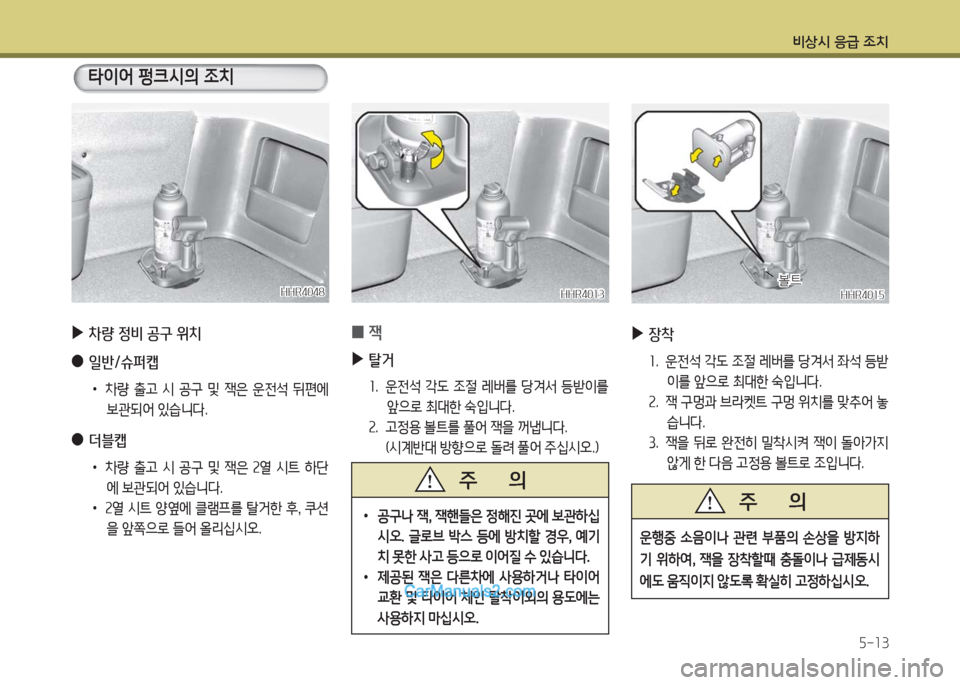

5-13
타이어 펑크시의 조치
HHR4048HHR4048
▶차량 정비 공구 위치
●일반/슈퍼캡
•차량 출고 시 공구 및 잭은 운전석 뒤편에
보관되어 있습니다.
●더블캡
•차량 출고 시 공구 및 잭은 2열 시트 하단
에 보관되어 있습니다.
•2열 시트 양옆에 클램프를 탈거한 후, 쿠션
을 앞쪽으로 들어 올리십시오.
HHR4013HHR4013
0잭
▶탈거
1. 운전석 각도 조절 레버를 당겨서 등받이를
앞으로 최대한 숙입니다.
2. 고정용 볼트를 풀어 잭을 꺼냅니다.
(시계반대 방향으로 돌려 풀어 주십시오.)
•공구나 잭, 잭핸들은 정해진 곳에 보관하십
시오. 글로브 박스 등에 방치할 경우, 예기
치 못한 사고 등으로 이어질 수 있습니다.
•제공된 잭은 다른차에 사용하거나 타이어
교환 및 타이어 체인 탈착이외의 용도에는
사용하지 마십시오.
주 의
▶장착
1. 운전석 각도 조절 레버를 당겨서 좌석 등받
이를 앞으로 최대한 숙입니다.
2. 잭 구멍과 브라켓트 구멍 위치를 맞추어 놓
습니다.
3. 잭을 뒤로 완전히 밀착시켜 잭이 돌아가지
않게 한 다음 고정용 볼트로 조입니다.
운행중 소음이나 관련 부품의 손상을 방지하
기 위하여, 잭을 장착할때 충돌이나 급제동시
에도 움직이지 않도록 확실히 고정하십시오.
주 의
HHR4015HHR4015볼트볼트

비상시 응급 조치
5-14
OHR058119OHR058119
00A타입A타입

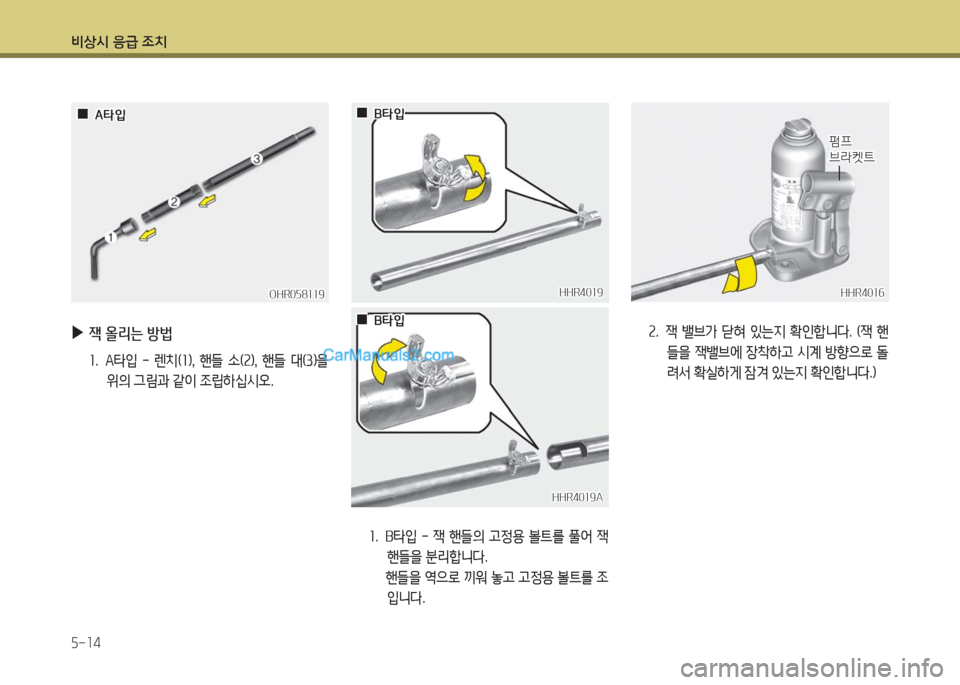

▶잭 올리는 방법
1. A타입 - 렌치(1), 핸들 소(2), 핸들 대(3)을
위의 그림과 같이 조립하십시오.
HHR4019HHR4019
00B타입B타입
HHR4019AHHR4019A
00B타입B타입
1. B타입 - 잭 핸들의 고정용 볼트를 풀어 잭
핸들을 분리합니다.
핸들을 역으로 끼워 놓고 고정용 볼트를 조
입니다.
HHR4016HHR4016
펌프펌프
브라켓트브라켓트
2. 잭 밸브가 닫혀 있는지 확인합니다. (잭 핸
들을 잭밸브에 장착하고 시계 방향으로 돌
려서 확실하게 잠겨 있는지 확인합니다.)

비상시 응급 조치

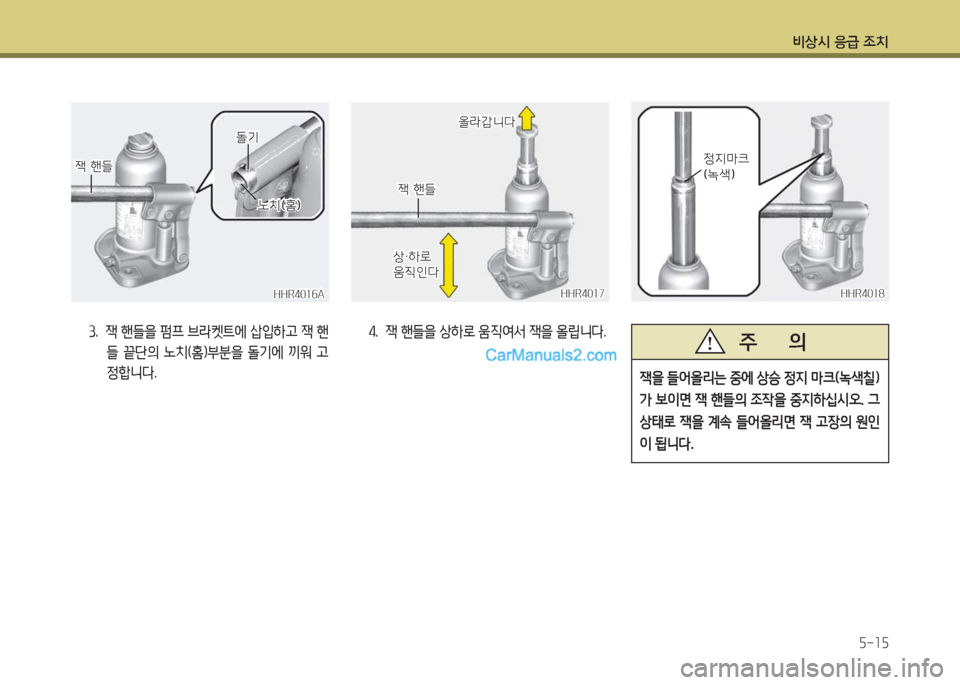

5-15
HHR4016AHHR4016A
잭 핸들잭 핸들
돌기돌기
노치(홈)노치(홈)
3. 잭 핸들을 펌프 브라켓트에 삽입하고 잭 핸
들 끝단의 노치(홈)부분을 돌기에 끼워 고
정합니다.
HHR4017HHR4017
상·하로상·하로움직인다움직인다
잭 핸들잭 핸들
올라갑니다올라갑니다
4. 잭 핸들을 상하로 움직여서 잭을 올립니다.
HHR4018HHR4018
정지마크정지마크(녹색)(녹색)
잭을 들어올리는 중에 상승 정지 마크(녹색칠)
가 보이면 잭 핸들의 조작을 중지하십시오. 그
상태로 잭을 계속 들어올리면 잭 고장의 원인
이 됩니다.
주 의

비상시 응급 조치

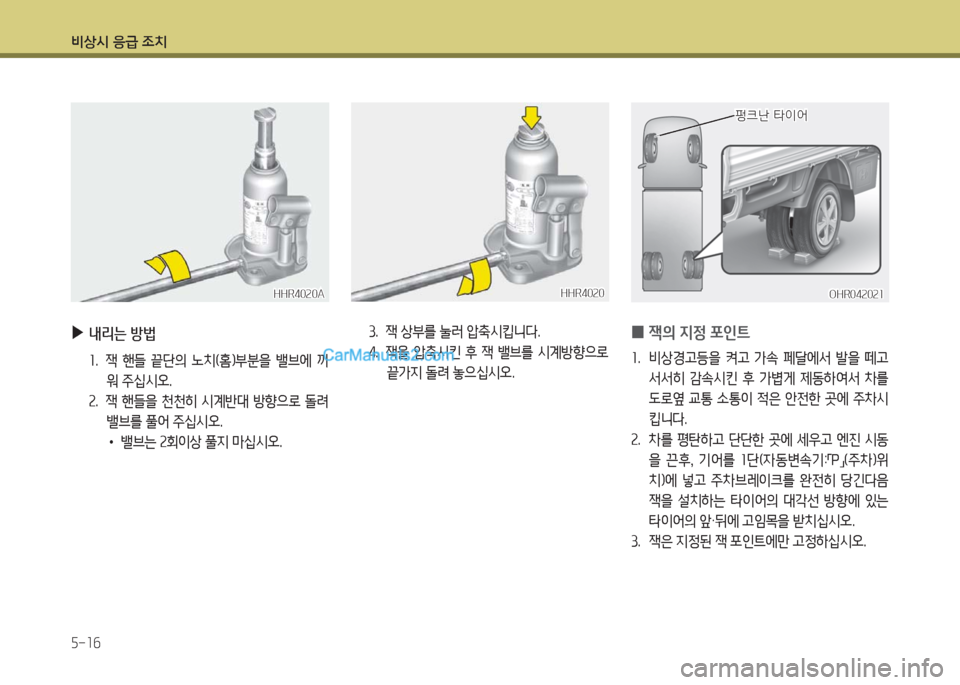

5-16
HHR4020AHHR4020AHHR4020HHR4020
▶내리는 방법
1. 잭 핸들 끝단의 노치(홈)부분을 밸브에 끼
워 주십시오.
2. 잭 핸들을 천천히 시계반대 방향으로 돌려
밸브를 풀어 주십시오.
• 밸브는 2회이상 풀지 마십시오.
3. 잭 상부를 눌러 압축시킵니다.
4. 잭을 압축시킨 후 잭 밸브를 시계방향으로
끝가지 돌려 놓으십시오.
OHR042021OHR042021
펑크난 타이어펑크난 타이어
0잭의 지정 포인트
1. 비상경고등을 켜고 가속 페달에서 발을 떼고
서서히 감속시킨 후 가볍게 제동하여서 차를
도로옆 교통 소통이 적은 안전한 곳에 주차시
킵니다.
2. 차를 평탄하고 단단한 곳에 세우고 엔진 시동
을 끈후, 기어를 1단(자동변속기:「P」(주차)위
치)에 넣고 주차브레이크를 완전히 당긴다음
잭을 설치하는 타이어의 대각선 방향에 있는
타이어의 앞·뒤에 고임목을 받치십시오.
3. 잭은 지정된 잭 포인트에만 고정하십시오.
