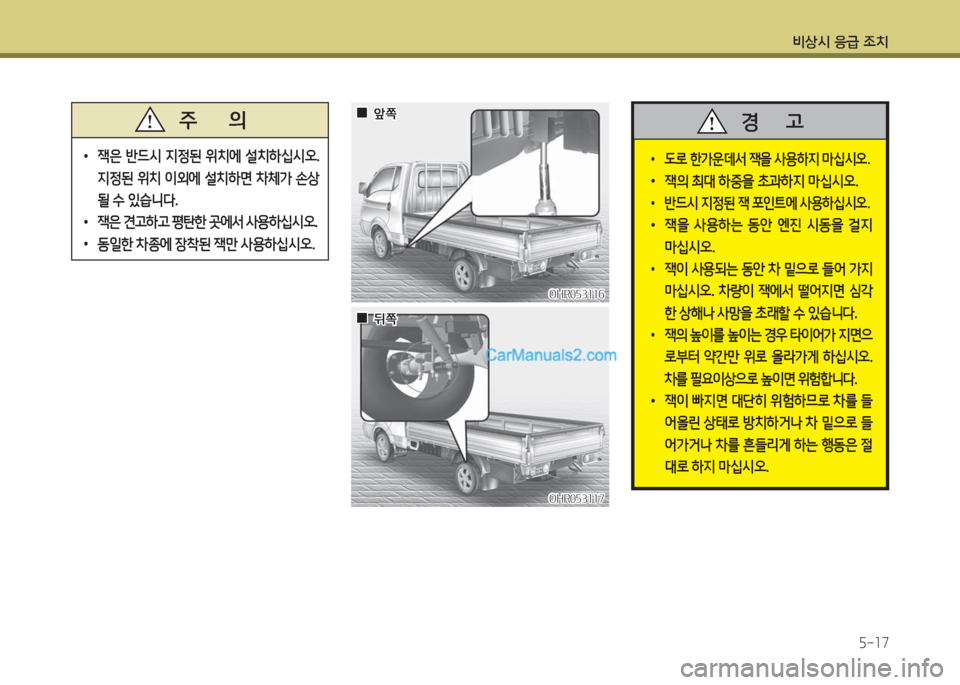

비상시 응급 조치
5-17
•잭은 반드시 지정된 위치에 설치하십시오.
지정된 위치 이외에 설치하면 차체가 손상
될 수 있습니다.
•잭은 견고하고 평탄한 곳에서 사용하십시오.
•동일한 차종에 장착된 잭만 사용하십시오.
주 의
OHR053116OHR053116
OHR053117OHR053117
00앞쪽앞쪽
00뒤쪽뒤쪽
•도로 한가운데서 잭을 사용하지 마십시오.
•잭의 최대 하중을 초과하지 마십시오.
•반드시 지정된 잭 포인트에 사용하십시오.
•잭을 사용하는 동안 엔진 시동을 걸지
마십시오.
•잭이 사용되는 동안 차 밑으로 들어 가지
마십시오. 차량이 잭에서 떨어지면 심각
한 상해나 사망을 초래할 수 있습니다.
•잭의 높이를 높이는 경우 타이어가 지면으
로부터 약간만 위로 올라가게 하십시오.
차를 필요이상으로 높이면 위험합니다.
•잭이 빠지면 대단히 위험하므로 차를 들
어올린 상태로 방치하거나 차 밑으로 들
어가거나 차를 흔들리게 하는 행동은 절
대로 하지 마십시오.
경 고

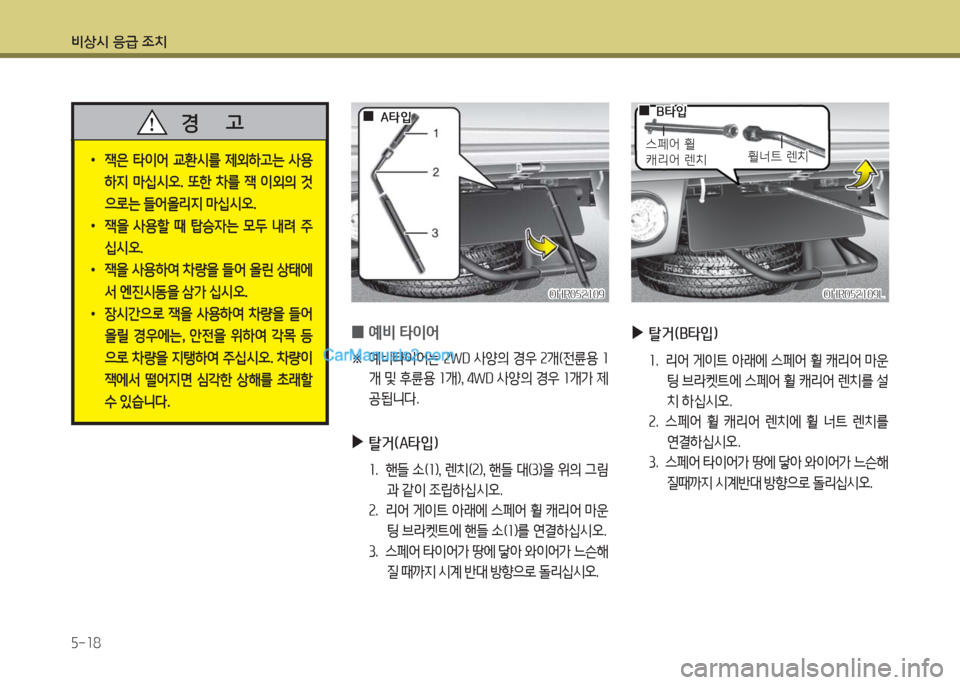

비상시 응급 조치
5-18
•잭은 타이어 교환시를 제외하고는 사용
하지 마십시오. 또한 차를 잭 이외의 것
으로는 들어올리지 마십시오.
•잭을 사용할 때 탑승자는 모두 내려 주
십시오.
•잭을 사용하여 차량을 들어 올린 상태에
서 엔진시동을 삼가 십시오.
•장시간으로 잭을 사용하여 차량을 들어
올릴 경우에는, 안전을 위하여 각목 등
으로 차량을 지탱하여 주십시오. 차량이
잭에서 떨어지면 심각한 상해를 초래할
수 있습니다.
경 고
OHR052109OHR052109
00A타입A타입
0예비 타이어
※ 예비타이어는 2WD 사양의 경우 2개(전륜용 1
개 및 후륜용 1개), 4WD 사양의 경우 1개가 제
공됩니다.
▶탈거(A타입)
1. 핸들 소(1), 렌치(2), 핸들 대(3)을 위의 그림
과 같이 조립하십시오.
2. 리어 게이트 아래에 스페어 휠 캐리어 마운
팅 브라켓트에 핸들 소(1)를 연결하십시오.
3. 스페어 타이어가 땅에 닿아 와이어가 느슨해
질 때까지 시계 반대 방향으로 돌리십시오.
OHR052109LOHR052109L
휠너트 렌치휠너트 렌치스페어 휠스페어 휠캐리어 렌치캐리어 렌치
00B타입B타입
▶탈거(B타입)
1. 리어 게이트 아래에 스페어 휠 캐리어 마운
팅 브라켓트에 스페어 휠 캐리어 렌치를 설
치 하십시오.
2. 스페어 휠 캐리어 렌치에 휠 너트 렌치를
연결하십시오.
3. 스페어 타이어가 땅에 닿아 와이어가 느슨해
질때까지 시계반대 방향으로 돌리십시오.

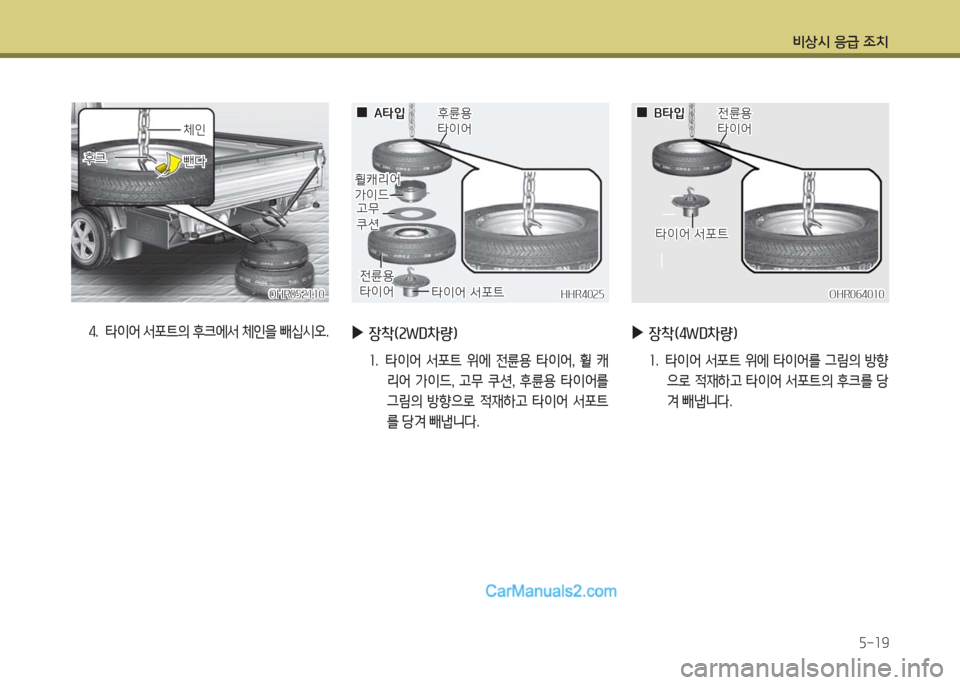

비상시 응급 조치
5-19
OHR052110OHR052110
후크후크뺀다뺀다
체인체인
4. 타이어 서포트의 후크에서 체인을 빼십시오.
HHR4025HHR4025OHR064010OHR064010
휠캐리어 휠캐리어 가이드가이드고무고무쿠션쿠션
전륜용전륜용타이어타이어타이어 서포트타이어 서포트
타이어 서포트타이어 서포트
후륜용후륜용타이어타이어전륜용전륜용타이어타이어
00A타입A타입 00B타입B타입
▶장착(2WD차량)
1. 타이어 서포트 위에 전륜용 타이어, 휠 캐
리어 가이드, 고무 쿠션, 후륜용 타이어를
그림의 방향으로 적재하고 타이어 서포트
를 당겨 빼냅니다.
▶장착(4WD차량)
1. 타이어 서포트 위에 타이어를 그림의 방향
으로 적재하고 타이어 서포트의 후크를 당
겨 빼냅니다.

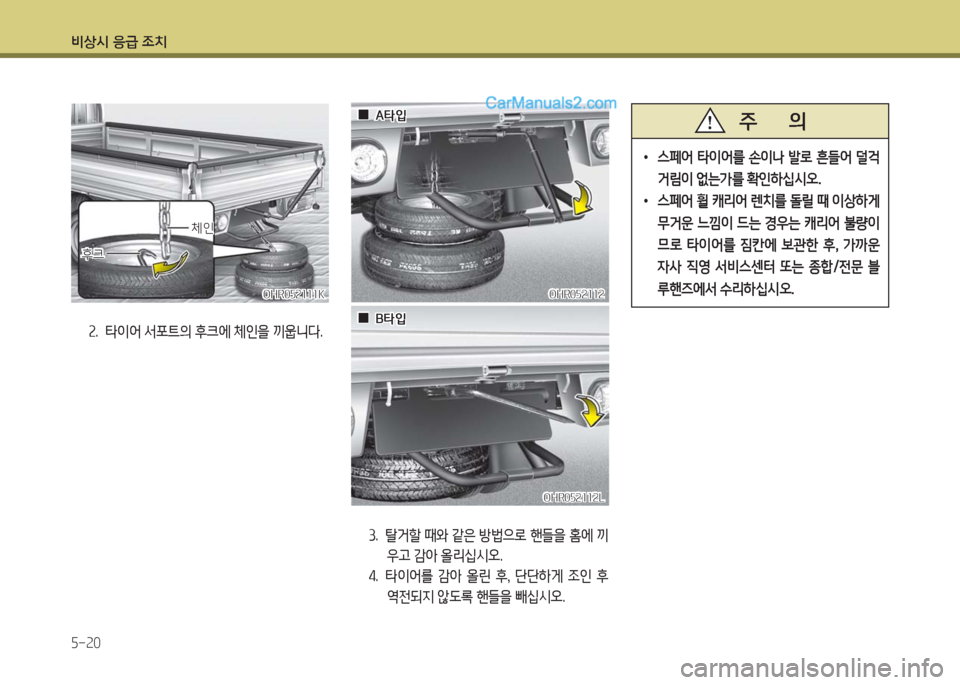

비상시 응급 조치
5-20
OHR052111KOHR052111K
후크후크
체인체인
2. 타이어 서포트의 후크에 체인을 끼웁니다.
OHR052112OHR052112
00A타입A타입
OHR052112LOHR052112L
00B타입B타입
3. 탈거할 때와 같은 방법으로 핸들을 홈에 끼
우고 감아 올리십시오.
4. 타이어를 감아 올린 후, 단단하게 조인 후
역전되지 않도록 핸들을 빼십시오.
• 스페어 타이어를 손이나 발로 흔들어 덜걱
거림이 없는가를 확인하십시오.
•스페어 휠 캐리어 렌치를 돌릴 때 이상하게
무거운 느낌이 드는 경우는 캐리어 불량이
므로 타이어를 짐칸에 보관한 후, 가까운
자사 직영 서비스센터 또는 종합/전문 블
루핸즈에서 수리하십시오.
주 의

비상시 응급 조치

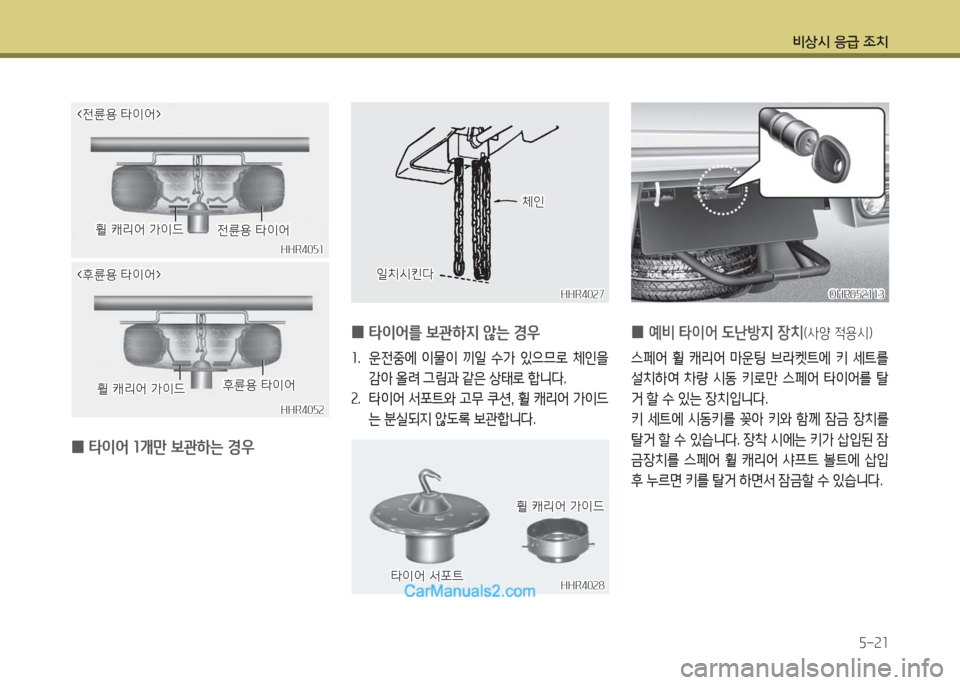

5-21
HHR4051HHR4051
<전륜용 타이어><전륜용 타이어>
휠 캐리어 가이드휠 캐리어 가이드전륜용 타이어전륜용 타이어
HHR4052HHR4052
<후륜용 타이어><후륜용 타이어>
후륜용 타이어후륜용 타이어휠 캐리어 가이드휠 캐리어 가이드
0타이어 1개만 보관하는 경우
HHR4027HHR4027
체인체인
일치시킨다일치시킨다
HHR4028HHR4028
휠 캐리어 가이드휠 캐리어 가이드
타이어 서포트타이어 서포트
0타이어를 보관하지 않는 경우
1. 운전중에 이물이 끼일 수가 있으므로 체인을
감아 올려 그림과 같은 상태로 합니다.
2. 타이어 서포트와 고무 쿠션, 휠 캐리어 가이드
는 분실되지 않도록 보관합니다.
OHR052113OHR052113
0예비 타이어 도난방지 장치(사양 적용시)
스페어 휠 캐리어 마운팅 브라켓트에 키 세트를
설치하여 차량 시동 키로만 스페어 타이어를 탈
거 할 수 있는 장치입니다.
키 세트에 시동키를 꽂아 키와 함께 잠금 장치를
탈거 할 수 있습니다. 장착 시에는 키가 삽입된 잠
금장치를 스페어 휠 캐리어 샤프트 볼트에 삽입
후 누르면 키를 탈거 하면서 잠금할 수 있습니다.

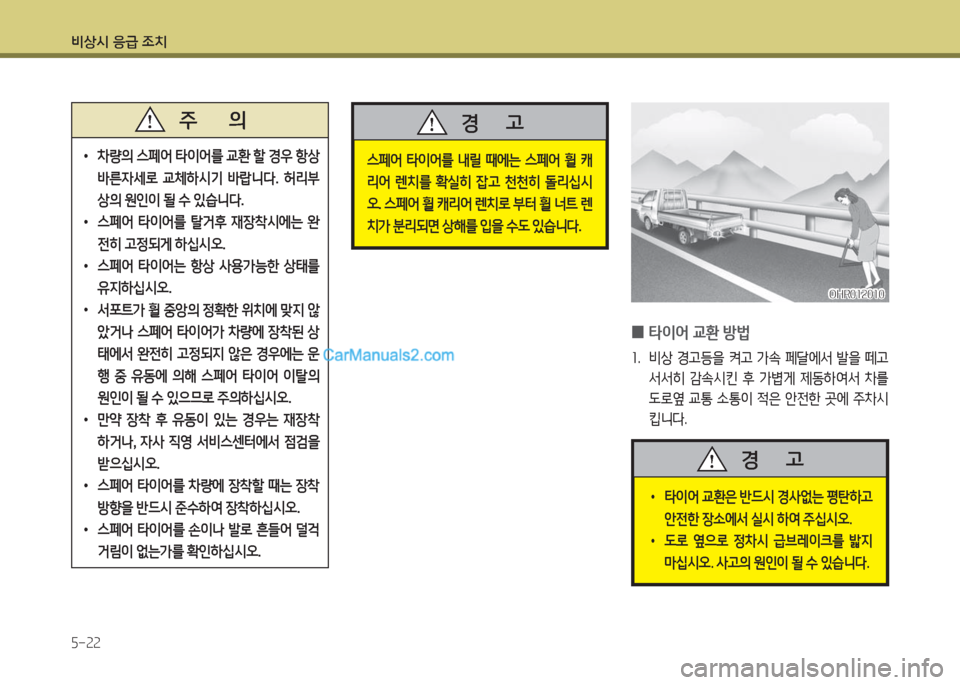

비상시 응급 조치
5-22
•차량의 스페어 타이어를 교환 할 경우 항상
바른자세로 교체하시기 바랍니다. 허리부
상의 원인이 될 수 있습니다.
•스페어 타이어를 탈거후 재장착시에는 완
전히 고정되게 하십시오.
•스페어 타이어는 항상 사용가능한 상태를
유지하십시오.
•서포트가 휠 중앙의 정확한 위치에 맞지 않
았거나 스페어 타이어가 차량에 장착된 상
태에서 완전히 고정되지 않은 경우에는 운
행 중 유동에 의해 스페어 타이어 이탈의
원인이 될 수 있으므로 주의하십시오.
•만약 장착 후 유동이 있는 경우는 재장착
하거나, 자사 직영 서비스센터에서 점검을
받으십시오.
•스페어 타이어를 차량에 장착할 때는 장착
방향을 반드시 준수하여 장착하십시오.
•스페어 타이어를 손이나 발로 흔들어 덜걱
거림이 없는가를 확인하십시오.
주 의
스페어 타이어를 내릴 때에는 스페어 휠 캐
리어 렌치를 확실히 잡고 천천히 돌리십시
오. 스페어 휠 캐리어 렌치로 부터 휠 너트 렌
치가 분리되면 상해를 입을 수도 있습니다.
경 고
OHR012010OHR012010
0타이어 교환 방법
1. 비상 경고등을 켜고 가속 페달에서 발을 떼고
서서히 감속시킨 후 가볍게 제동하여서 차를
도로옆 교통 소통이 적은 안전한 곳에 주차시
킵니다.
•타이어 교환은 반드시 경사없는 평탄하고
안전한 장소에서 실시 하여 주십시오.
•도로 옆으로 정차시 급브레이크를 밟지
마십시오. 사고의 원인이 될 수 있습니다.
경 고

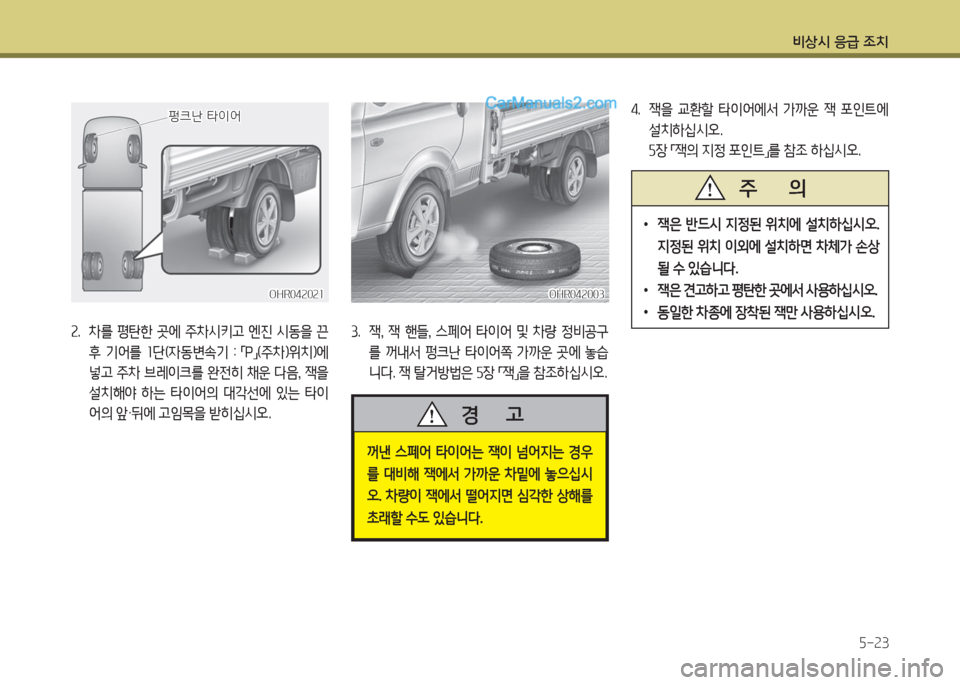

비상시 응급 조치
5-23
OHR042021OHR042021
펑크난 타이어펑크난 타이어
2. 차를 평탄한 곳에 주차시키고 엔진 시동을 끈
후 기어를 1단(자동변속기 : 「P」(주차)위치)에
넣고 주차 브레이크를 완전히 채운 다음, 잭을
설치해야 하는 타이어의 대각선에 있는 타이
어의 앞·뒤에 고임목을 받히십시오.
OHR042003OHR042003
3. 잭, 잭 핸들, 스페어 타이어 및 차량 정비공구
를 꺼내서 펑크난 타이어쪽 가까운 곳에 놓습
니다. 잭 탈거방법은 5장 「잭」을 참조하십시오.
꺼낸 스페어 타이어는 잭이 넘어지는 경우
를 대비해 잭에서 가까운 차밑에 놓으십시
오. 차량이 잭에서 떨어지면 심각한 상해를
초래할 수도 있습니다.
경 고
4. 잭을 교환할 타이어에서 가까운 잭 포인트에
설치하십시오.
5장 「잭의 지정 포인트」를 참조 하십시오.
•잭은 반드시 지정된 위치에 설치하십시오.
지정된 위치 이외에 설치하면 차체가 손상
될 수 있습니다.
•잭은 견고하고 평탄한 곳에서 사용하십시오.
•동일한 차종에 장착된 잭만 사용하십시오.
주 의

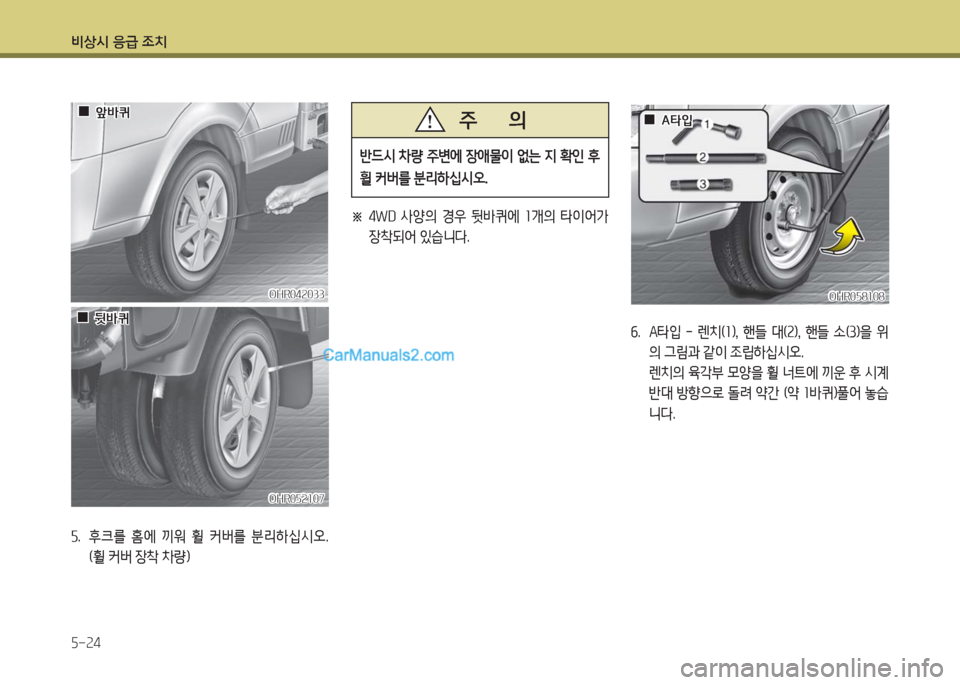

비상시 응급 조치
5-24
5. 후크를 홈에 끼워 휠 커버를 분리하십시오.
(휠 커버 장착 차량)
반드시 차량 주변에 장애물이 없는 지 확인 후
휠 커버를 분리하십시오.
주 의
OHR058108OHR058108
OHR052107OHR052107
00뒷바퀴뒷바퀴
00A타입A타입
OHR042033OHR042033
00앞바퀴앞바퀴
6. A타입 - 렌치(1), 핸들 대(2), 핸들 소(3)을 위
의 그림과 같이 조립하십시오.
렌치의 육각부 모양을 휠 너트에 끼운 후 시계
반대 방향으로 돌려 약간 (약 1바퀴)풀어 놓습
니다.
※ 4WD 사양의 경우 뒷바퀴에 1개의 타이어가
장착되어 있습니다.

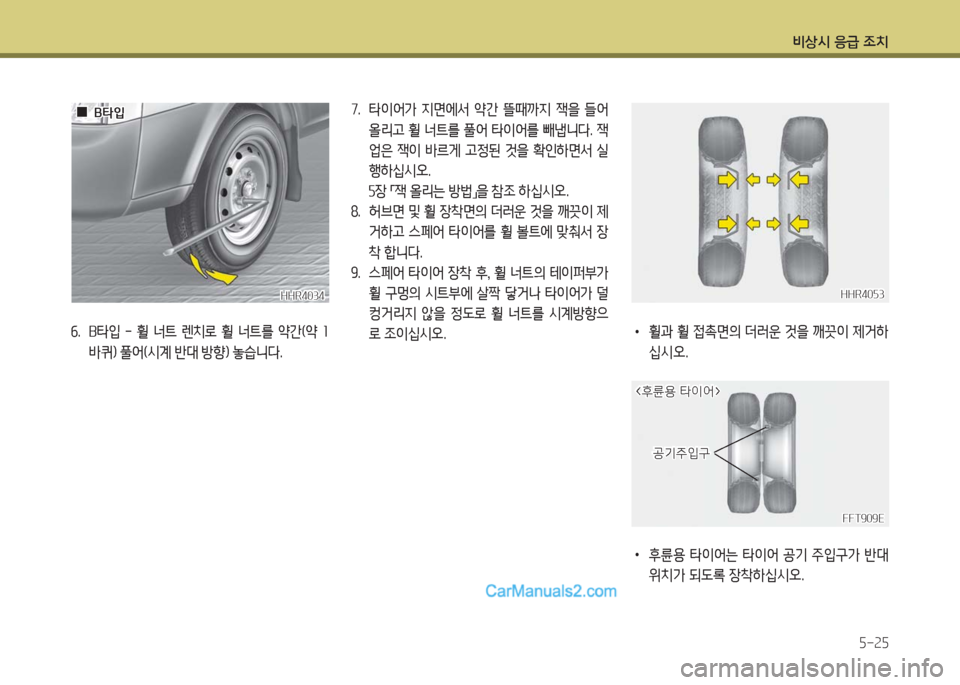

비상시 응급 조치
5-25
HHR4034HHR4034
00B타입B타입
6. B타입 - 휠 너트 렌치로 휠 너트를 약간(약 1
바퀴) 풀어(시계 반대 방향) 놓습니다.
7. 타이어가 지면에서 약간 뜰때까지 잭을 들어
올리고 휠 너트를 풀어 타이어를 빼냅니다. 잭
업은 잭이 바르게 고정된 것을 확인하면서 실
행하십시오.
5장 「잭 올리는 방법」을 참조 하십시오.
8. 허브면 및 휠 장착면의 더러운 것을 깨끗이 제
거하고 스페어 타이어를 휠 볼트에 맞춰서 장
착 합니다.
9. 스페어 타이어 장착 후, 휠 너트의 테이퍼부가
휠 구멍의 시트부에 살짝 닿거나 타이어가 덜
컹거리지 않을 정도로 휠 너트를 시계방향으
로 조이십시오.
HHR4053HHR4053
•휠과 휠 접촉면의 더러운 것을 깨끗이 제거하
십시오.
FFT909EFFT909E
공기주입구공기주입구
<후륜용 타이어><후륜용 타이어>
•후륜용 타이어는 타이어 공기 주입구가 반대
위치가 되도록 장착하십시오.

비상시 응급 조치

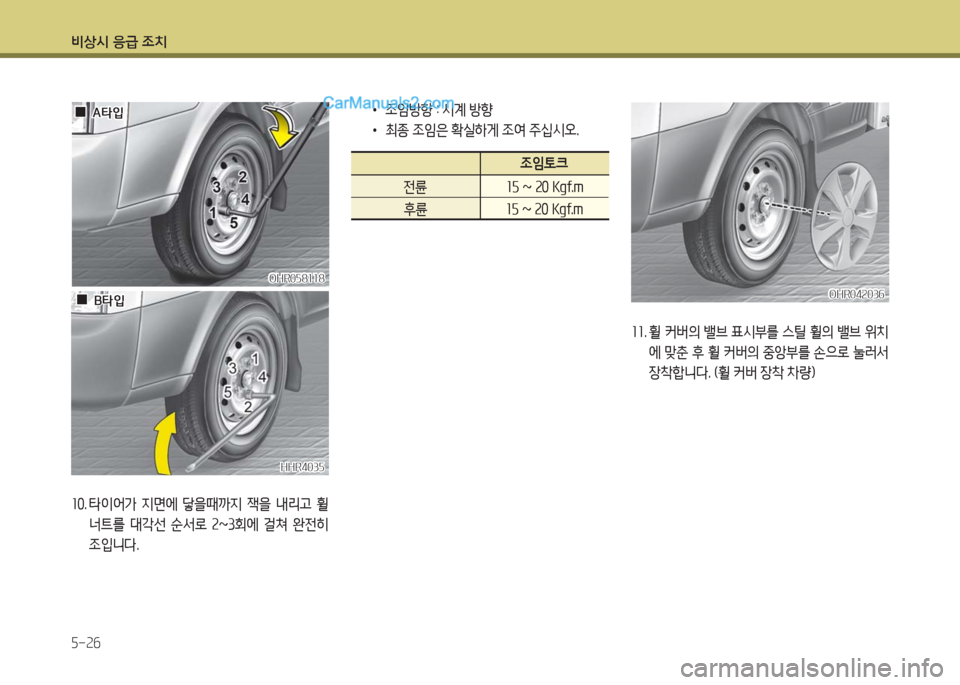

5-26
OHR058118OHR058118
00B타입B타입
HHR4035HHR4035
00A타입A타입
10. 타이어가 지면에 닿을때까지 잭을 내리고 휠
너트를 대각선 순서로 2~3회에 걸쳐 완전히
조입니다.
• 조임방향 : 시계 방향
• 최종 조임은 확실하게 조여 주십시오.
OHR042036OHR042036
11. 휠 커버의 밸브 표시부를 스틸 휠의 밸브 위치
에 맞춘 후 휠 커버의 중앙부를 손으로 눌러서
장착합니다. (휠 커버 장착 차량)
조임토크
15 ~ 20 Kgf.m
15 ~ 20 Kgf.m
전륜
후륜
