핸들

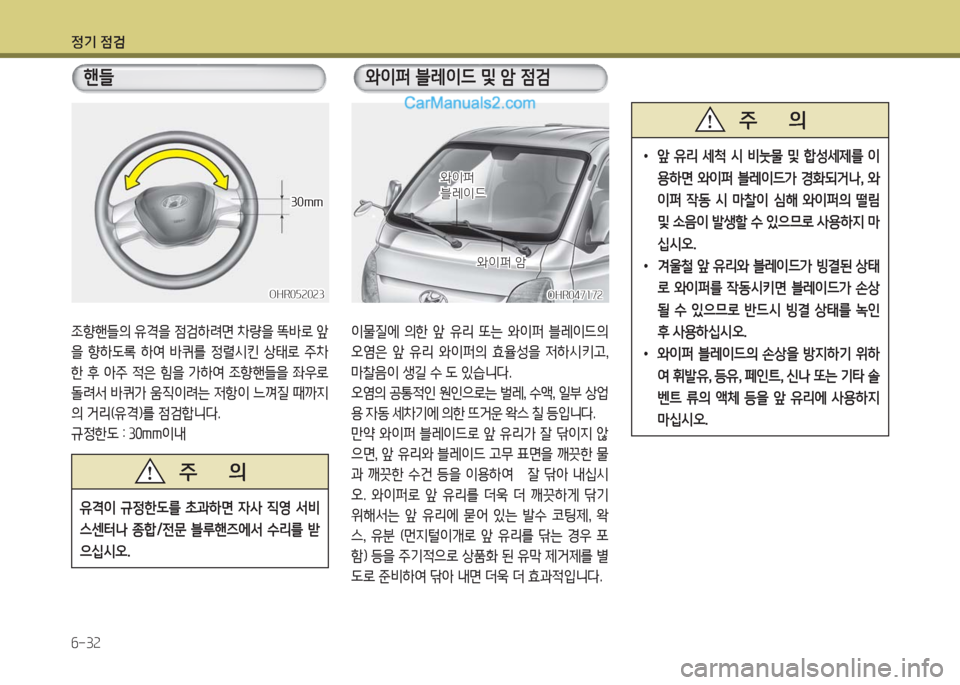

조향핸들의 유격을 점검하려면 차량을 똑바로 앞
을 향하도록 하여 바퀴를 정렬시킨 상태로 주차
한 후 아주 적은 힘을 가하여 조향핸들을 좌우로
돌려서 바퀴가 움직이려는 저항이 느껴질 때까지
의 거리(유격)를 점검합니다.
규정한도 : 30mm이내
유격이 규정한도를 초과하면 자사 직영 서비
스센터나 종합/전문 블루핸즈에서 수리를 받
으십시오.
주 의
OHR047172OHR047172
와이퍼와이퍼블레이드블레이드
와이퍼 암와이퍼 암
와이퍼 블레이드 및 암 점검
이물질에 의한 앞 유리 또는 와이퍼 블레이드의
오염은 앞 유리 와이퍼의 효율성을 저하시키고,
마찰음이 생길 수 도 있습니다.
오염의 공통적인 원인으로는 벌레, 수액, 일부 상업
용 자동 세차기에 의한 뜨거운 왁스 칠 등입니다.
만약 와이퍼 블레이드로 앞 유리가 잘 닦이지 않
으면, 앞 유리와 블레이드 고무 표면을 깨끗한 물
과 깨끗한 수건 등을 이용하여 잘 닦아 내십시
오. 와이퍼로 앞 유리를 더욱 더 깨끗하게 닦기
위해서는 앞 유리에 묻어 있는 발수 코팅제, 왁
스, 유분 (먼지털이개로 앞 유리를 닦는 경우 포
함) 등을 주기적으로 상품화 된 유막 제거제를 별
도로 준비하여 닦아 내면 더욱 더 효과적입니다.
•앞 유리 세척 시 비눗물 및 합성세제를 이
용하면 와이퍼 블레이드가 경화되거나, 와
이퍼 작동 시 마찰이 심해 와이퍼의 떨림
및 소음이 발생할 수 있으므로 사용하지 마
십시오.
•겨울철 앞 유리와 블레이드가 빙결된 상태
로 와이퍼를 작동시키면 블레이드가 손상
될 수 있으므로 반드시 빙결 상태를 녹인
후 사용하십시오.
•와이퍼 블레이드의 손상을 방지하기 위하
여 휘발유, 등유, 페인트, 신나 또는 기타 솔
벤트 류의 액체 등을 앞 유리에 사용하지
마십시오.
주 의

정기 점검
6-33
와이퍼 블레이드를 더욱 오래 사용하기 위해서는
먼지가 많은 지역 또는 비포장 지역을 운행했거
나, 장기간 운행을 하지 않은 경우에는 반드시 깨
끗한 물로 앞 유리와 와이퍼 블레이드를 닦으십
시오. 또한 와이퍼를 장기간 미 작동 시 와이퍼
블레이드의 변형으로 인해 심한 떨림 및 소음이
발생할 수 있으므로 정기적 (2회/주)으로 와이퍼
를 작동시키십시오.
앞 유리와 블레이드의 오염물질을 제거한 후에도
다음과 같은 현상이 발생되면 안전운행을 위하여
가까운 자사 직영 서비스센터 또는 종합/전문 블
루핸즈에서 전문 상담을 하십시오.
- 선이 남거나 깨끗하지 않을 때
- 소음이 발생하거나 떨릴 때
- 잔물이 스며들 때
- 장기간 사용하지 않았을 때
- 블레이드가 변형되어 부분적으로 유리면과 접
촉하지 않을 때
- 와이퍼 암 장력이 약할 때
HHR5048HHR5048HHR5049HHR5049
와이퍼 블레이드와이퍼 블레이드고정레버고정레버
0와이퍼 블레이드 교환방법

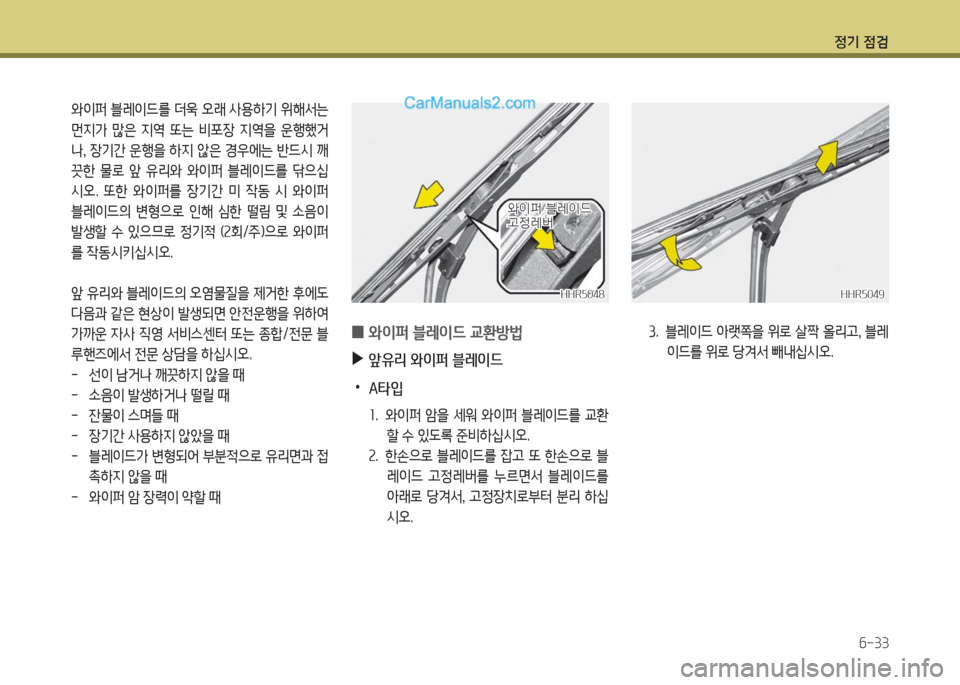

▶앞유리 와이퍼 블레이드
•A타입
1. 와이퍼 암을 세워 와이퍼 블레이드를 교환
할 수 있도록 준비하십시오.
2. 한손으로 블레이드를 잡고 또 한손으로 블
레이드 고정레버를 누르면서 블레이드를
아래로 당겨서, 고정장치로부터 분리 하십
시오.
3. 블레이드 아랫쪽을 위로 살짝 올리고, 블레
이드를 위로 당겨서 빼내십시오.

정기 점검
6-34
HHR5050HHR5050
4. 새로운 와이퍼 블레이드를 그림과 같이 고
정레버 홈에 와이퍼 암을 맞추어 수평이 되
도록 아래로 내려 주십시오.
•와이퍼 블레이드가 분리된 상태에서 와이
퍼 암이 유리창에 닿지 않도록 주의하십시
오. 유리창이 파손될 수 있습니다.
•차량별로 와이퍼 블레이드 사양이 다르므
로 교환시 주의하십시오. 와이퍼가 오작동
하거나 작동하지 않을 수 있습니다.
주 의
HHR5051HHR5051
5. 와이퍼 블레이드를 위로 끝까지 올려 고정
레버가 와이퍼 암과 체결되도록 장착하십시
오.(‘딱’소리가 들리는 것을 확인하십시오.)
•B타입
1. 와이퍼 암을 세우십시오.
OHM078059OHM078059
•와이퍼 블레이드가 분리된 상태에서 와이
퍼 암이 유리창에 닿지 않도록 주의 하십시
오. 유리창이 파손될 수 있습니다.
•차량 별로 와이퍼 블레이드 사양이 다르므
로 교체시 주의하십시오. 와이퍼가 오작동
하거나 작동하지 않을 수 있습니다.
주 의

정기 점검
6-35
OHR047048OHR047048

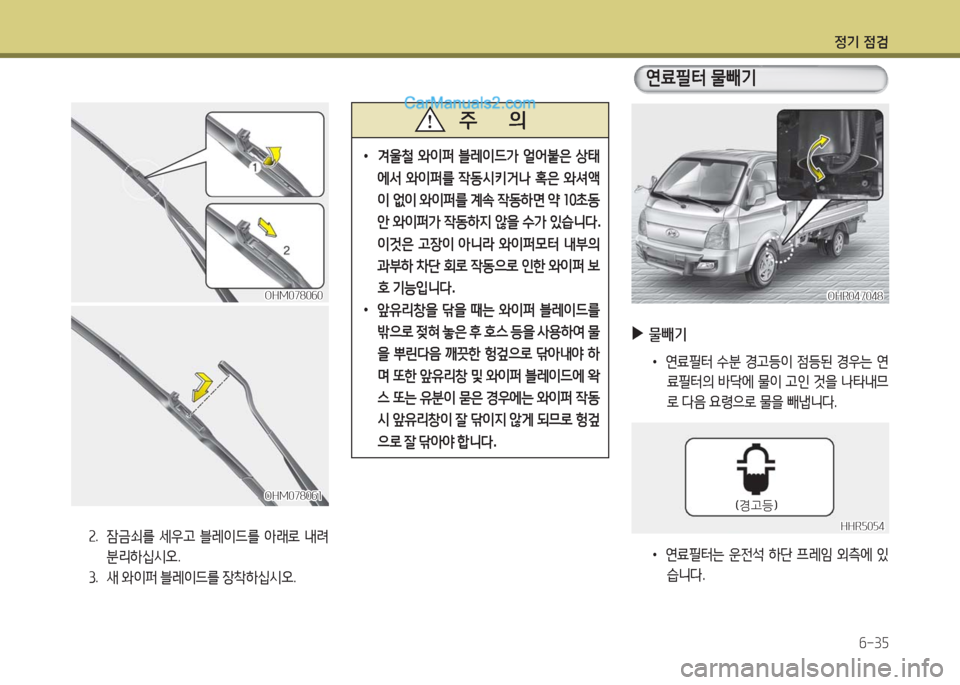

연료필터 물빼기
▶물빼기
• 연료필터 수분 경고등이 점등된 경우는 연
료필터의 바닥에 물이 고인 것을 나타내므
로 다음 요령으로 물을 빼냅니다.
(경고등)(경고등)
HHR5054HHR5054
• 연료필터는 운전석 하단 프레임 외측에 있
습니다.
2. 잠금쇠를 세우고 블레이드를 아래로 내려
분리하십시오.
3. 새 와이퍼 블레이드를 장착하십시오.
OHM078060OHM078060
OHM078061OHM078061
• 겨울철 와이퍼 블레이드가 얼어붙은 상태
에서 와이퍼를 작동시키거나 혹은 와셔액
이 없이 와이퍼를 계속 작동하면 약 10초동
안 와이퍼가 작동하지 않을 수가 있습니다.
이것은 고장이 아니라 와이퍼모터 내부의
과부하 차단 회로 작동으로 인한 와이퍼 보
호 기능입니다.
•앞유리창을 닦을 때는 와이퍼 블레이드를
밖으로 젖혀 놓은 후 호스 등을 사용하여 물
을 뿌린다음 깨끗한 헝겊으로 닦아내야 하
며 또한 앞유리창 및 와이퍼 블레이드에 왁
스 또는 유분이 묻은 경우에는 와이퍼 작동
시 앞유리창이 잘 닦이지 않게 되므로 헝겊
으로 잘 닦아야 합니다.
주 의

정기 점검
6-36

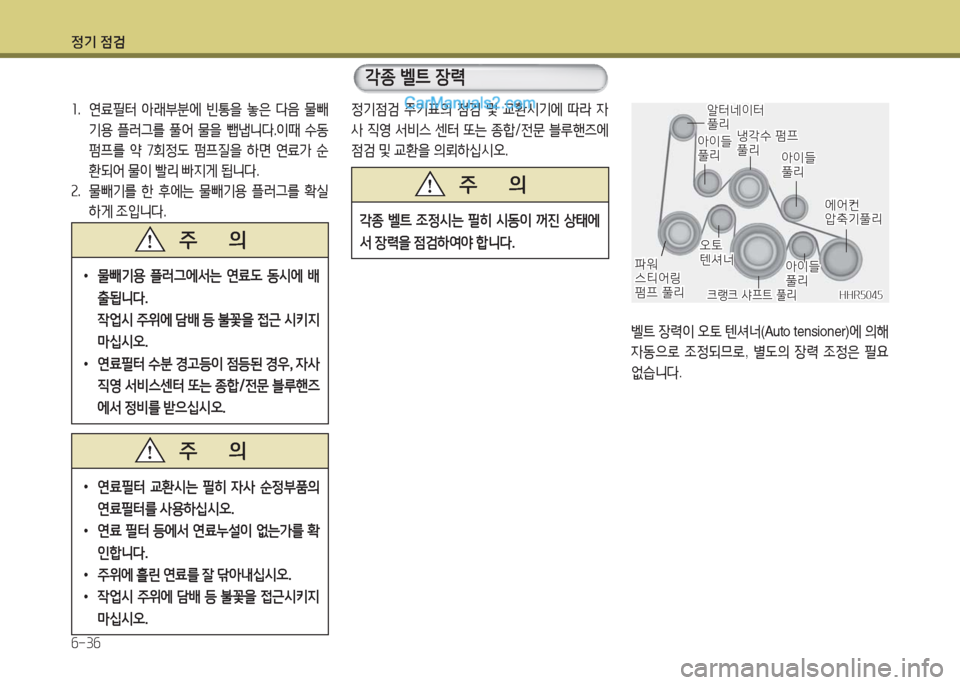

1. 연료필터 아래부분에 빈통을 놓은 다음 물빼
기용 플러그를 풀어 물을 뺍냅니다.이때 수동
펌프를 약 7회정도 펌프질을 하면 연료가 순
환되어 물이 빨리 빠지게 됩니다.
2. 물빼기를 한 후에는 물빼기용 플러그를 확실
하게 조입니다.
•물빼기용 플러그에서는 연료도 동시에 배
출됩니다.
작업시 주위에 담배 등 불꽃을 접근 시키지
마십시오.
•연료필터 수분 경고등이 점등된 경우, 자사
직영 서비스센터 또는 종합/전문 블루핸즈
에서 정비를 받으십시오.
주 의
•연료필터 교환시는 필히 자사 순정부품의
연료필터를 사용하십시오.
•연료 필터 등에서 연료누설이 없는가를 확
인합니다.
•주위에 흘린 연료를 잘 닦아내십시오.
•작업시 주위에 담배 등 불꽃을 접근시키지
마십시오.
주 의
각종 벨트 장력
정기점검 주기표의 점검 및 교환시기에 따라 자
사 직영 서비스 센터 또는 종합/전문 블루핸즈에
점검 및 교환을 의뢰하십시오.
각종 벨트 조정시는 필히 시동이 꺼진 상태에
서 장력을 점검하여야 합니다.
주 의
HHR5045HHR5045
에어컨 에어컨 압축기풀리압축기풀리
알터네이터 알터네이터 풀리풀리
크랭크 샤프트 풀리크랭크 샤프트 풀리
파워 파워 스티어링 스티어링 펌프 풀리펌프 풀리
냉각수 펌프냉각수 펌프풀리풀리아이들아이들풀리풀리
아이들아이들풀리풀리
아이들아이들풀리풀리
오토오토텐셔너텐셔너
벨트 장력이 오토 텐셔너(Auto tensioner)에 의해
자동으로 조정되므로, 별도의 장력 조정은 필요
없습니다.

정기 점검
6-37
번 호 전 구 용량(W) 번 호 전 구 용량(W)
1안개등 35 7앞 실내등(안경보관함 미장착차량) 10
2헤드라이트 (로우 빔 / 하이 빔) 55/60 8뒤 방향지시등 27
3앞 방향지시등/차폭등 27/8 9정지등/미등 27/8
4보조 방향지시등(판넬장착) (사양 선택시)510후진등 16
5보조 방향지시등(미러장착) (사양 선택시)LED 11 번호판등 5
6독서등(안경보관함 장착차량) 10
OHR077006OHR077006

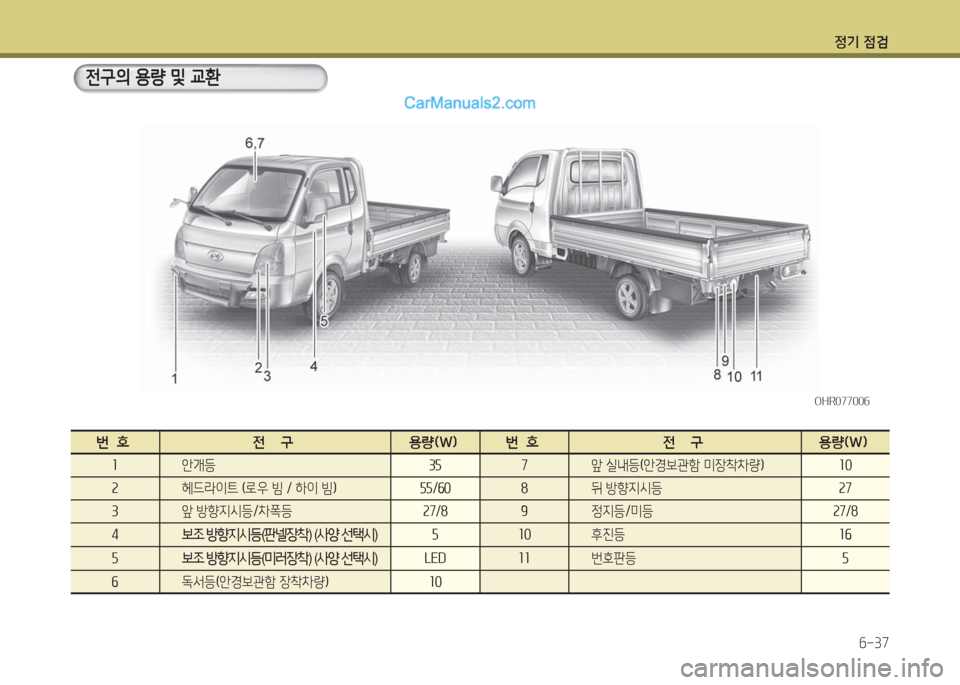

전구의 용량 및 교환

정기 점검
6-38

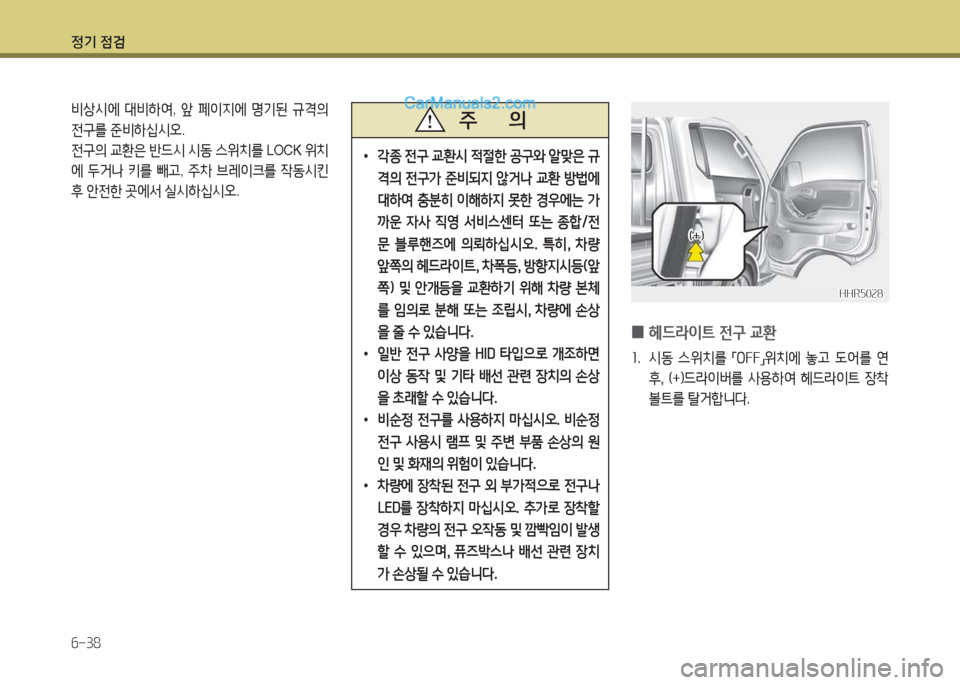

비상시에 대비하여, 앞 페이지에 명기된 규격의
전구를 준비하십시오.
전구의 교환은 반드시 시동 스위치를 LOCK 위치
에 두거나 키를 빼고, 주차 브레이크를 작동시킨
후 안전한 곳에서 실시하십시오.
•각종 전구 교환시 적절한 공구와 알맞은 규
격의 전구가 준비되지 않거나 교환 방법에
대하여 충분히 이해하지 못한 경우에는 가
까운 자사 직영 서비스센터 또는 종합/전
문 블루핸즈에 의뢰하십시오. 특히, 차량
앞쪽의 헤드라이트, 차폭등, 방향지시등(앞
쪽) 및 안개등을 교환하기 위해 차량 본체
를 임의로 분해 또는 조립시, 차량에 손상
을 줄 수 있습니다.
•일반 전구 사양을 HID 타입으로 개조하면
이상 동작 및 기타 배선 관련 장치의 손상
을 초래할 수 있습니다.
•비순정 전구를 사용하지 마십시오. 비순정
전구 사용시 램프 및 주변 부품 손상의 원
인 및 화재의 위험이 있습니다.
•차량에 장착된 전구 외 부가적으로 전구나
LED를 장착하지 마십시오. 추가로 장착할
경우 차량의 전구 오작동 및 깜빡임이 발생
할 수 있으며, 퓨즈박스나 배선 관련 장치
가 손상될 수 있습니다.
주 의
HHR5028HHR5028
(+)(+)
0헤드라이트 전구 교환
1. 시동 스위치를 「OFF」위치에 놓고 도어를 연
후, (+)드라이버를 사용하여 헤드라이트 장착
볼트를 탈거합니다.

정기 점검
6-39

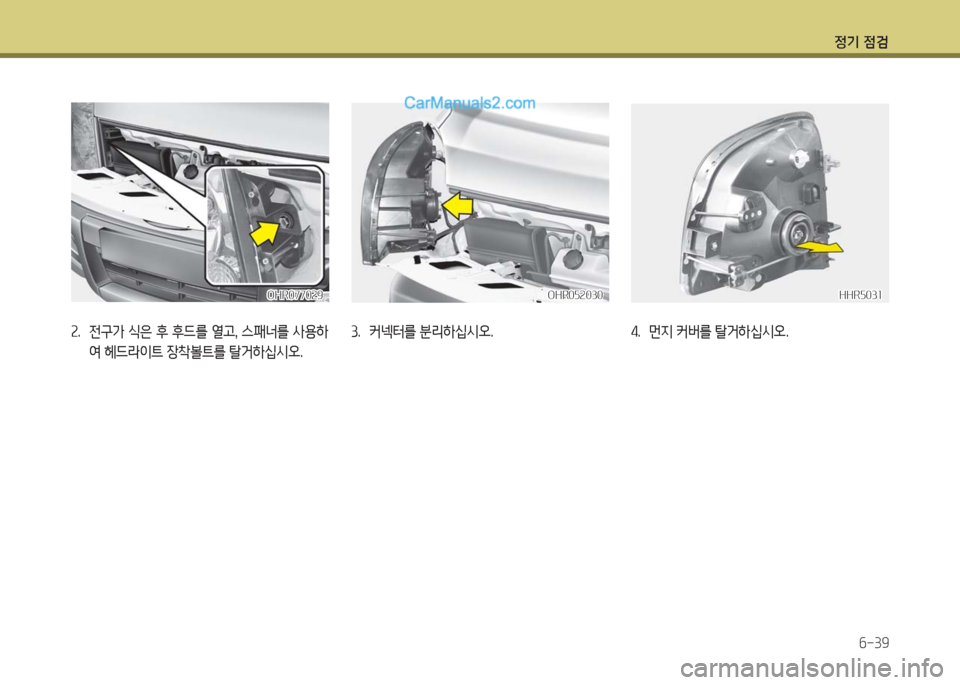

OHR052030OHR052030HHR5031HHR5031
3. 커넥터를 분리하십시오. 4. 먼지 커버를 탈거하십시오.
OHR077029OHR077029
2. 전구가 식은 후 후드를 열고, 스패너를 사용하
여 헤드라이트 장착볼트를 탈거하십시오.

정기 점검
6-40
HHR5032HHR5032

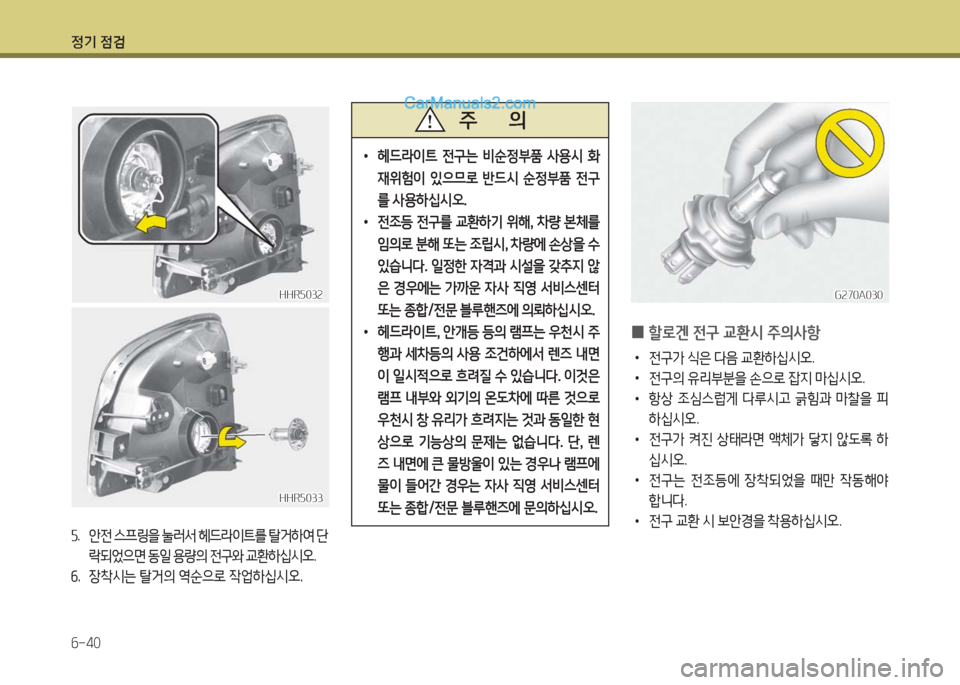

5. 안전 스프링을 눌러서 헤드라이트를 탈거하여 단
락되었으면 동일 용량의 전구와 교환하십시오.
6. 장착시는 탈거의 역순으로 작업하십시오.
HHR5033HHR5033
•헤드라이트 전구는 비순정부품 사용시 화
재위험이 있으므로 반드시 순정부품 전구
를 사용하십시오.
•전조등 전구를 교환하기 위해, 차량 본체를
임의로 분해 또는 조립시, 차량에 손상을 수
있습니다. 일정한 자격과 시설을 갖추지 않
은 경우에는 가까운 자사 직영 서비스센터
또는 종합/전문 블루핸즈에 의뢰하십시오.
•헤드라이트, 안개등 등의 램프는 우천시 주
행과 세차등의 사용 조건하에서 렌즈 내면
이 일시적으로 흐려질 수 있습니다. 이것은
램프 내부와 외기의 온도차에 따른 것으로
우천시 창 유리가 흐려지는 것과 동일한 현
상으로 기능상의 문제는 없습니다. 단, 렌
즈 내면에 큰 물방울이 있는 경우나 램프에
물이 들어간 경우는 자사 직영 서비스센터
또는 종합/전문 블루핸즈에 문의하십시오.
주 의
G270A030G270A030
0할로겐 전구 교환시 주의사항
•전구가 식은 다음 교환하십시오.
•전구의 유리부분을 손으로 잡지 마십시오.
•항상 조심스럽게 다루시고 긁힘과 마찰을 피
하십시오.
•전구가 켜진 상태라면 액체가 닿지 않도록 하
십시오.
•전구는 전조등에 장착되었을 때만 작동해야
합니다.
•전구 교환 시 보안경을 착용하십시오.

정기 점검
6-41
HHR5028HHR5028
(+)(+)

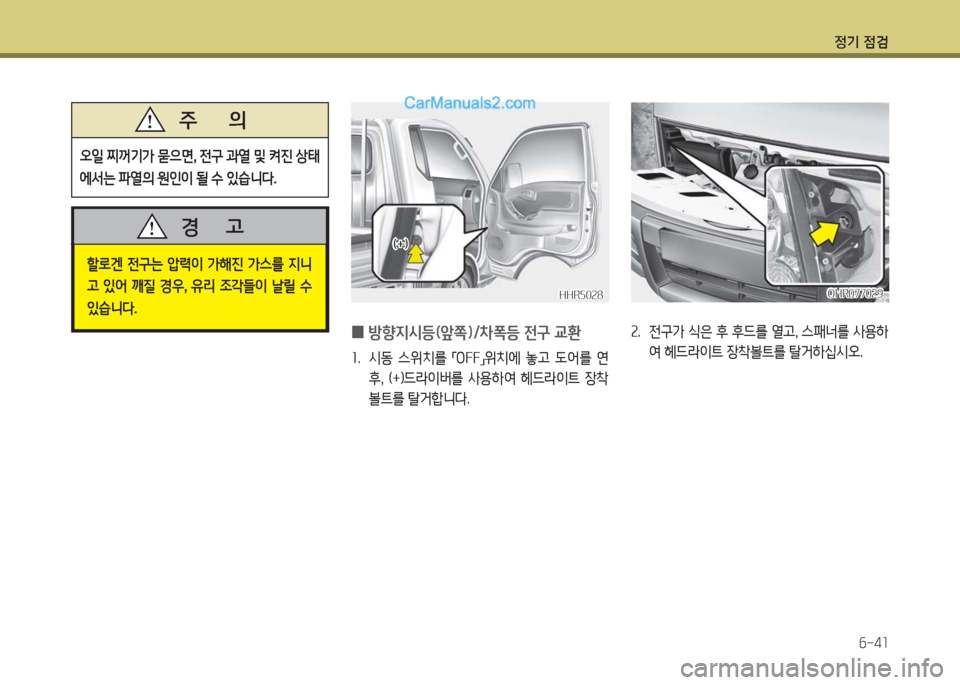

0방향지시등(앞쪽)/차폭등 전구 교환
1. 시동 스위치를 「OFF」위치에 놓고 도어를 연
후, (+)드라이버를 사용하여 헤드라이트 장착
볼트를 탈거합니다.
OHR077029OHR077029
2. 전구가 식은 후 후드를 열고, 스패너를 사용하
여 헤드라이트 장착볼트를 탈거하십시오.
오일 찌꺼기가 묻으면, 전구 과열 및 켜진 상태
에서는 파열의 원인이 될 수 있습니다.
주 의
할로겐 전구는 압력이 가해진 가스를 지니
고 있어 깨질 경우, 유리 조각들이 날릴 수
있습니다.
경 고
