Hyundai Santa Fe 2003 Manuel du propriétaire (in French)

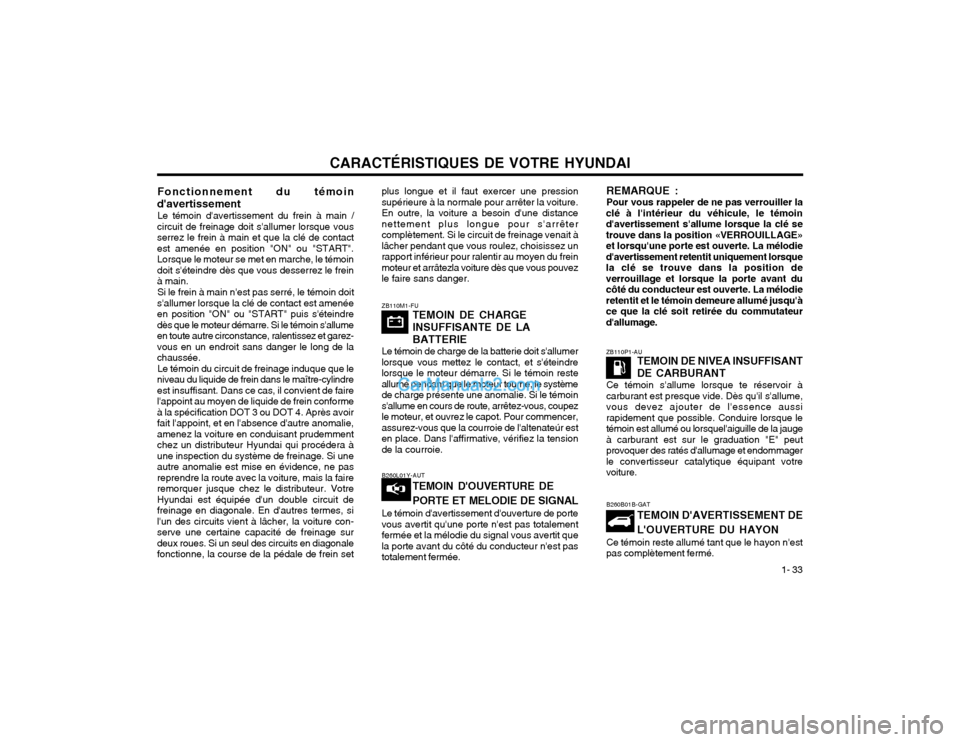

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 33
B260B01B-GAT
TEMOIN D'AVERTISSEMENT DE L'OUVERTURE DU HAYON
Ce témoin reste allumé tant que le hayon n'est pas complètement fermé.
Fonctionnement du témoin
d'avertissement Le témoin d'avertissement du frein à main /
circuit de freinage doit s'allumer lorsque vous serrez le frein à main et que la clé de contactest amenée en position "ON" ou "START".Lorsque le moteur se met en marche, le témoindoit s'éteindre dès que vous desserrez le freinà main.
Si le frein à main n'est pas serré, le témoin doit
s'allumer lorsque la clé de contact est amenéeen position "ON" ou "START" puis s'éteindredès que le moteur démarre. Si le témoin s'allumeen toute autre circonstance, ralentissez et garez-vous en un endroit sans danger le long de lachaussée. Le témoin du circuit de freinage induque que le
niveau du liquide de frein dans le maître-cylindreest insuffisant. Dans ce cas, il convient de fairel'appoint au moyen de liquide de frein conformeà la spécification DOT 3 ou DOT 4. Après avoirfait l'appoint, et en l'absence d'autre anomalie,amenez la voiture en conduisant prudemmentchez un distributeur Hyundai qui procédera àune inspection du système de freinage. Si uneautre anomalie est mise en évidence, ne pasreprendre la route avec la voiture, mais la faireremorquer jusque chez le distributeur. VotreHyundai est équipée d'un double circuit defreinage en diagonale. En d'autres termes, sil'un des circuits vient à lâcher, la voiture con-serve une certaine capacité de freinage surdeux roues. Si un seul des circuits en diagonalefonctionne, la course de la pédale de frein set plus longue et il faut exercer une pressionsupérieure à la normale pour arrêter la voiture.En outre, la voiture a besoin d'une distancenettement plus longue pour s'arrêtercomplètement. Si le circuit de freinage venait àlâcher pendant que vous roulez, choisissez unrapport inférieur pour ralentir au moyen du freinmoteur et arrâtezla voiture dès que vous pouvezle faire sans danger. ZB110M1-FU
TEMOIN DE CHARGE INSUFFISANTE DE LABATTERIE
Le témoin de charge de la batterie doit s'allumer lorsque vous mettez le contact, et s'éteindrelorsque le moteur démarre. Si le témoin resteallumé pendant que le moteur tourne, le systèmede charge présente une anomalie. Si le témoins'allume en cours de route, arrêtez-vous, coupezle moteur, et ouvrez le capot. Pour commencer,assurez-vous que la courroie de l'altenateúr esten place. Dans l'affirmative, vérifiez la tensionde la courroie.
B260L01Y-AUT
TEMOIN D'OUVERTURE DE PORTE ET MELODIE DE SIGNAL
Le témoin d'avertissement d'ouverture de porte vous avertit qu'une porte n'est pas totalementfermée et la mélodie du signal vous avertit quela porte avant du côté du conducteur n'est pastotalement fermée.
ZB110P1-AU TEMOIN DE NIVEA INSUFFISANT
DE CARBURANT
Ce témoin s'allume lorsque te réservoir à carburant est presque vide. Dès qu'il s'allume,vous devez ajouter de l'essence aussirapidement que possible. Conduire lorsque letémoin est allumé ou lorsquel'aiguille de la jaugeà carburant est sur le graduation "E" peutprovoquer des ratés d'allumage et endommagerle convertisseur catalytique équipant votrevoiture.
REMARQUE : Pour vous rappeler de ne pas verrouiller la
clé à l'intérieur du véhicule, le témoin d'avertissement s'allume lorsque la clé setrouve dans la position «VERROUILLAGE»et lorsqu'une porte est ouverte. La mélodied'avertissement retentit uniquement lorsquela clé se trouve dans la position deverrouillage et lorsque la porte avant ducôté du conducteur est ouverte. La mélodieretentit et le témoin demeure allumé jusqu'àce que la clé soit retirée du commutateurd'allumage.

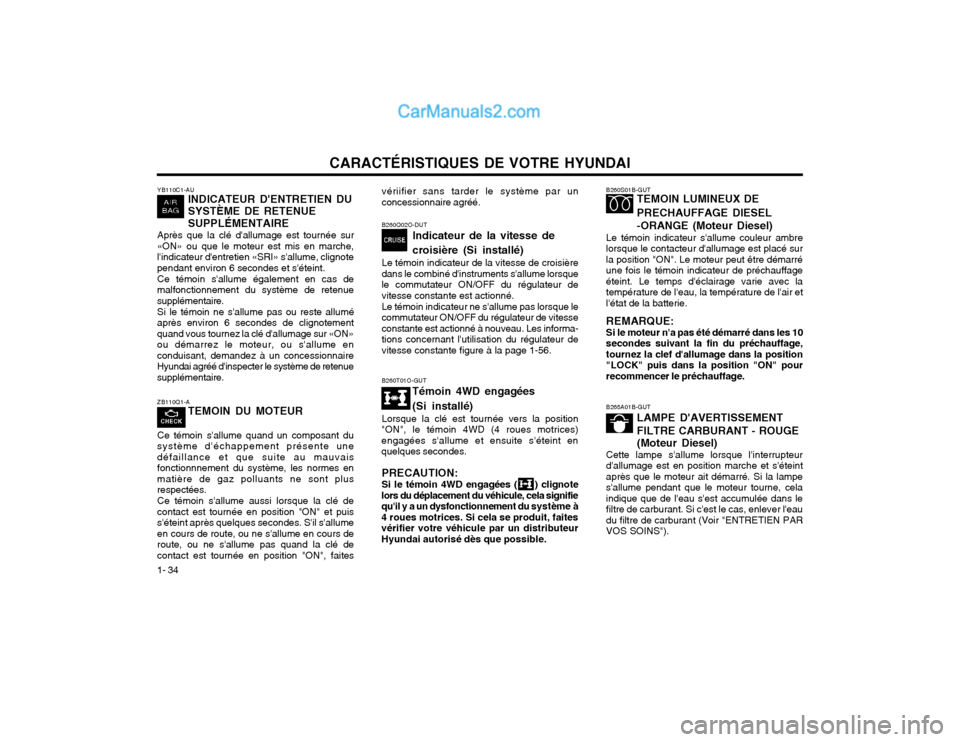

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 34 YB110C1-AU
INDICATEUR D'ENTRETIEN DU SYSTÈME DE RETENUESUPPLÉMENTAIRE
Après que la clé d'allumage est tournée sur
«ON» ou que le moteur est mis en marche, l'indicateur d'entretien «SRI» s'allume, clignotependant environ 6 secondes et s'éteint.
Ce témoin s'allume également en cas de
malfonctionnement du système de retenuesupplémentaire.
Si le témoin ne s'allume pas ou reste allumé
après environ 6 secondes de clignotementquand vous tournez la clé d'allumage sur «ON»ou démarrez le moteur, ou s'allume enconduisant, demandez à un concessionnaireHyundai agréé d'inspecter le système de retenuesupplémentaire.
B260Q02O-DUT
Indicateur de la vitesse de
croisière (Si installé)
Le témoin indicateur de la vitesse de croisière dans le combiné d'instruments s'allume lorsquele commutateur ON/OFF du régulateur devitesse constante est actionné. Le témoin indicateur ne s'allume pas lorsque le commutateur ON/OFF du régulateur de vitesseconstante est actionné à nouveau. Les informa-tions concernant l'utilisation du régulateur devitesse constante figure à la page 1-56.
ZB110Q1-A TEMOIN DU MOTEUR
Ce témoin s'allume quand un composant dusystème d'échappement présente unedéfaillance et que suite au mauvaisfonctionnnement du système, les normes enmatière de gaz polluants ne sont plusrespectées. Ce témoin s'allume aussi lorsque la clé de contact est tournée en position "ON" et puiss'éteint après quelques secondes. S'il s'allumeen cours de route, ou ne s'allume en cours deroute, ou ne s'allume pas quand la clé decontact est tournée en position "ON", faites
vériifier sans tarder le système par un concessionnaire agréé. B260S01B-GUT
TEMOIN LUMINEUX DE PRECHAUFFAGE DIESEL -ORANGE (Moteur Diesel)
Le témoin indicateur s'allume couleur ambre lorsque le contacteur d'allumage est placé surla position "ON". Le moteur peut être démarréune fois le témoin indicateur de préchauffageéteint. Le temps d'éclairage varie avec latempérature de l'eau, la température de l'air etl'état de la batterie. REMARQUE: Si le moteur n'a pas été démarré dans les 10 secondes suivant la fin du préchauffage,tournez la clef d'allumage dans la position"LOCK" puis dans la position "ON" pourrecommencer le préchauffage.
B265A01B-GUT
LAMPE D'AVERTISSEMENT FILTRE CARBURANT - ROUGE (Moteur Diesel)
Cette lampe s'allume lorsque l'interrupteur d'allumage est en position marche et s'éteintaprès que le moteur ait démarré. Si la lampes'allume pendant que le moteur tourne, celaindique que de l'eau s'est accumulée dans lefiltre de carburant. Si c'est le cas, enlever l'eaudu filtre de carburant (Voir "ENTRETIEN PARVOS SOINS").
B260T01O-GUT
Témoin 4WD engagées (Si installé)
Lorsque la clé est tournée vers la position
"ON", le témoin 4WD (4 roues motrices) engagées s'allume et ensuite s'éteint enquelques secondes.
PRECAUTION: Si le témoin 4WD engagées ( ) clignote
lors du déplacement du véhicule, cela signifie qu'il y a un dysfonctionnement du système à
4 roues motrices. Si cela se produit, faitesvérifier votre véhicule par un distributeurHyundai autorisé dès que possible.

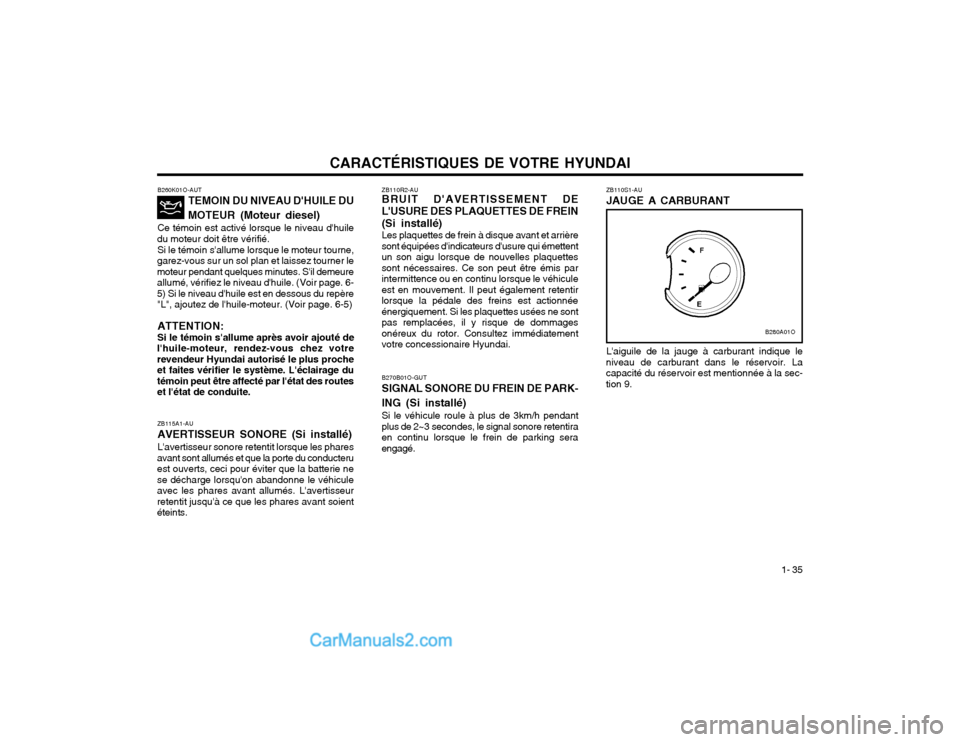

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 35
ZB110S1-AU JAUGE A CARBURANT L'aiguile de la jauge à carburant indique le
niveau de carburant dans le réservoir. La capacité du réservoir est mentionnée à la sec-tion 9.
B280A01O
B270B01O-GUT SIGNAL SONORE DU FREIN DE PARK-
ING (Si installé) Si le véhicule roule à plus de 3km/h pendant
plus de 2~3 secondes, le signal sonore retentira en continu lorsque le frein de parking seraengagé. ZB110R2-AU BRUIT D'AVERTISSEMENT DE
L'USURE DES PLAQUETTES DE FREIN (Si installé) Les plaquettes de frein à disque avant et arrière
sont équipées d'indicateurs d'usure qui émettent un son aigu lorsque de nouvelles plaquettessont nécessaires. Ce son peut être émis parintermittence ou en continu lorsque le véhiculeest en mouvement. Il peut également retentirlorsque la pédale des freins est actionnéeénergiquement. Si les plaquettes usées ne sontpas remplacées, il y risque de dommagesonéreux du rotor. Consultez immédiatementvotre concessionaire Hyundai.
ZB115A1-AU AVERTISSEUR SONORE (Si installé)L'avertisseur sonore retentit lorsque les phares
avant sont allumés et que la porte du conducteru est ouverts, ceci pour éviter que la batterie nese décharge lorsqu'on abandonne le véhiculeavec les phares avant allumés. L'avertisseurretentit jusqu'à ce que les phares avant soientéteints. B260K01O-AUT
TEMOIN DU NIVEAU D'HUILE DU
MOTEUR (Moteur diesel)
Ce témoin est activé lorsque le niveau d'huile
du moteur doit être vérifié.
Si le témoin s'allume lorsque le moteur tourne,
garez-vous sur un sol plan et laissez tourner lemoteur pendant quelques minutes. S'il demeureallumé, vérifiez le niveau d'huile. (Voir page. 6-5) Si le niveau d'huile est en dessous du repère"L", ajoutez de l'huile-moteur. (Voir page. 6-5)
ATTENTION: Si le témoin s'allume après avoir ajouté de
l'huile-moteur, rendez-vous chez votre revendeur Hyundai autorisé le plus procheet faites vérifier le système. L'éclairage dutémoin peut être affecté par l'état des routeset l'état de conduite.

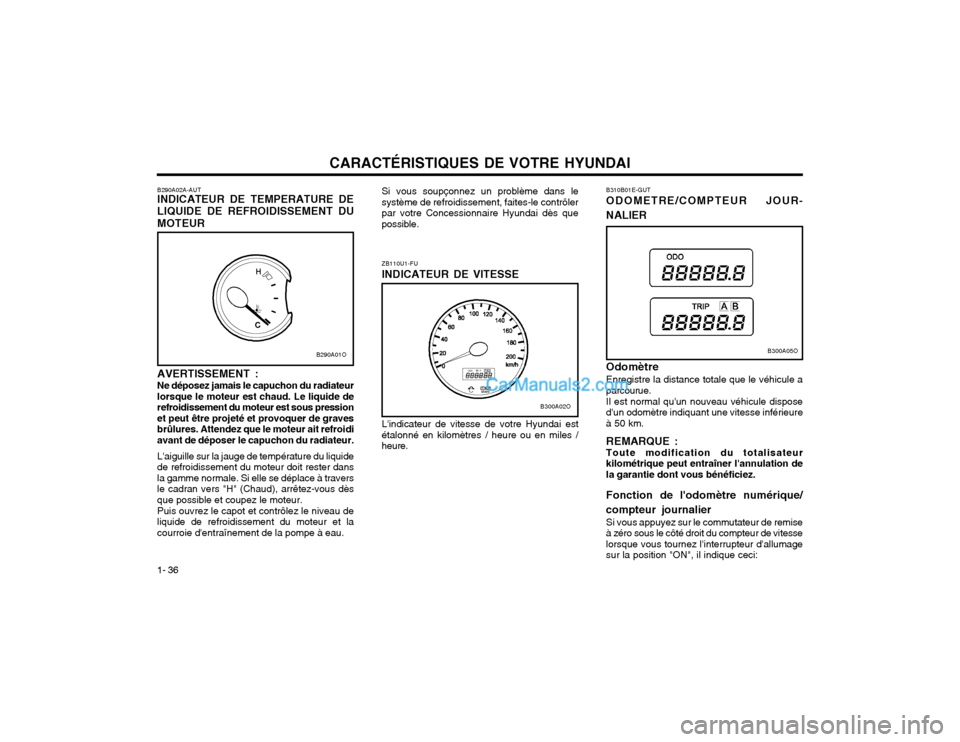

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 36 B310B01E-GUT ODOMETRE/COMPTEUR JOUR- NALIER Odomètre Enregistre la distance totale que le véhicule a parcourue. Il est normal qu'un nouveau véhicule dispose d'un odomètre indiquant une vitesse inférieureà 50 km. REMARQUE : Toute modification du totalisateur kilométrique peut entraîner l'annulation dela garantie dont vous bénéficiez. Fonction de l'odomètre numérique/ compteur journalier Si vous appuyez sur le commutateur de remise à zéro sous le côté droit du compteur de vitesselorsque vous tournez l'interrupteur d'allumagesur la position "ON", il indique ceci:
B300A05O
ZB110U1-FU INDICATEUR DE VITESSE
B300A02O
L'indicateur de vitesse de votre Hyundai est étalonné en kilomètres / heure ou en miles /heure.
Si vous soupçonnez un problème dans lesystème de refroidissement, faites-le contrôlerpar votre Concessionnaire Hyundai dès quepossible.
B290A02A-AUT INDICATEUR DE TEMPERATURE DE LIQUIDE DE REFROIDISSEMENT DUMOTEUR AVERTISSEMENT : Ne déposez jamais le capuchon du radiateur lorsque le moteur est chaud. Le liquide derefroidissement du moteur est sous pressionet peut être projeté et provoquer de gravesbrûlures. Attendez que le moteur ait refroidiavant de déposer le capuchon du radiateur. L'aiguille sur la jauge de température du liquide de refroidissement du moteur doit rester dansla gamme normale. Si elle se déplace à traversle cadran vers "H" (Chaud), arrêtez-vous dèsque possible et coupez le moteur. Puis ouvrez le capot et contrôlez le niveau de liquide de refroidissement du moteur et lacourroie d'entraînement de la pompe à eau.
B290A01O

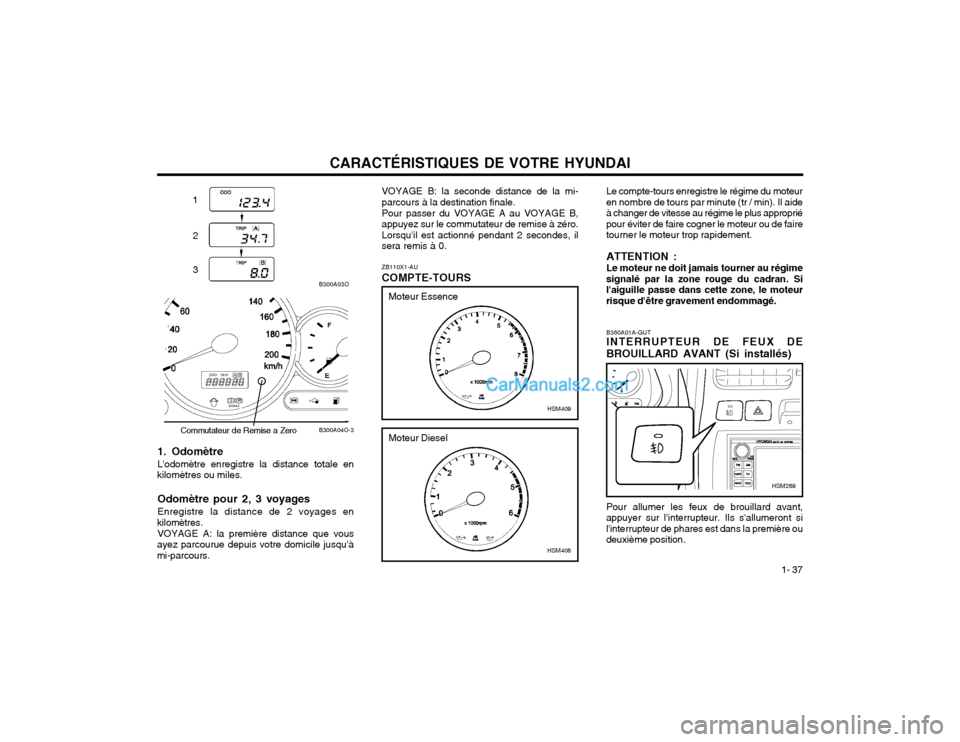

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 37
Pour allumer les feux de brouillard avant, appuyer sur l'interrupteur. Ils s'allumeront sil'interrupteur de phares est dans la première oudeuxième position. B360A01A-GUT INTERRUPTEUR DE FEUX DE
BROUILLARD AVANT (Si installés)
Le compte-tours enregistre le régime du moteur en nombre de tours par minute (tr / min). Il aideà changer de vitesse au régime le plus appropriépour éviter de faire cogner le moteur ou de fairetourner le moteur trop rapidement. ATTENTION : Le moteur ne doit jamais tourner au régime signalé par la zone rouge du cadran. Sil'aiguille passe dans cette zone, le moteurrisque d'être gravement endommagé.
HSM289
VOYAGE B: la seconde distance de la mi- parcours à la destination finale. Pour passer du VOYAGE A au VOYAGE B, appuyez sur le commutateur de remise à zéro.Lorsqu'il est actionné pendant 2 secondes, ilsera remis à 0. ZB110X1-AU COMPTE-TOURS
HSM409
Moteur Essence
HSM408
Moteur Diesel
1. Odomètre L'odomètre enregistre la distance totale en
kilomètres ou miles.
Odomètre pour 2, 3 voyagesEnregistre la distance de 2 voyages en
kilomètres.
VOYAGE A: la première distance que vous
ayez parcourue depuis votre domicile jusqu'à mi-parcours. Commutateur de Remise a Zero B300A03O B300A04O-3
1
2 3

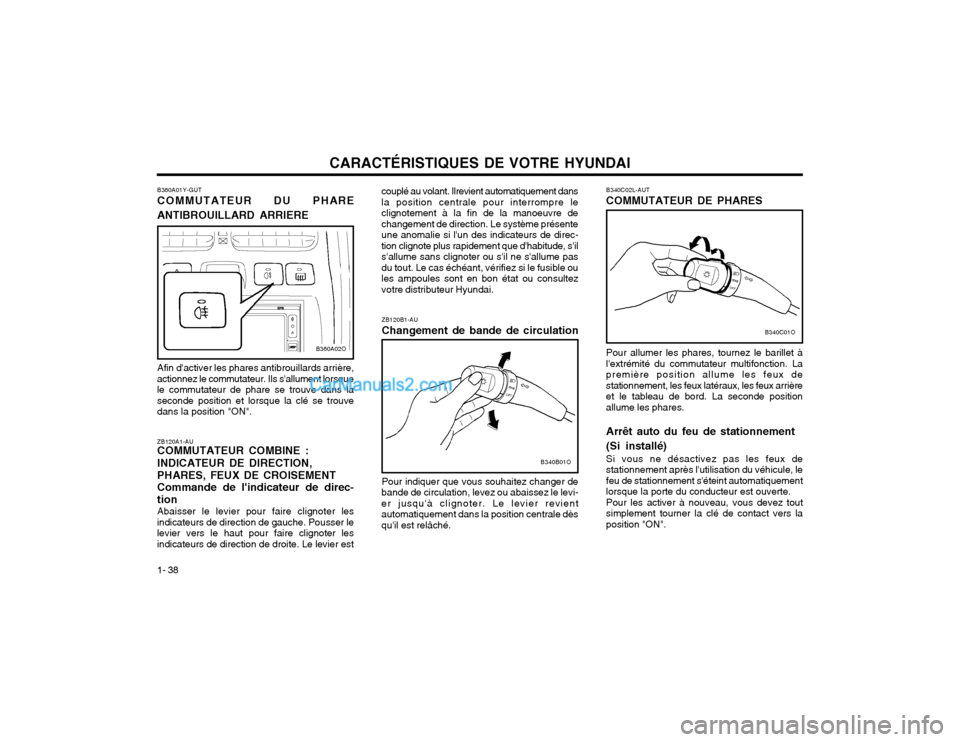

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 38 B340C02L-AUT COMMUTATEUR DE PHARES Pour allumer les phares, tournez le barillet à l'extrémité du commutateur multifonction. Lapremière position allume les feux destationnement, les feux latéraux, les feux arrièreet le tableau de bord. La seconde positionallume les phares. Arrêt auto du feu de stationnement (Si installé) Si vous ne désactivez pas les feux de stationnement après l'utilisation du véhicule, lefeu de stationnement s'éteint automatiquementlorsque la porte du conducteur est ouverte.Pour les activer à nouveau, vous devez toutsimplement tourner la clé de contact vers laposition "ON".
ZB120B1-AU Changement de bande de circulation
couplé au volant. Ilrevient automatiquement dans la position centrale pour interrompre leclignotement à la fin de la manoeuvre dechangement de direction. Le système présenteune anomalie si l'un des indicateurs de direc-tion clignote plus rapidement que d'habitude, s'ils'allume sans clignoter ou s'il ne s'allume pasdu tout. Le cas échéant, vérifiez si le fusible oules ampoules sont en bon état ou consultezvotre distributeur Hyundai.
Pour indiquer que vous souhaitez changer de
bande de circulation, levez ou abaissez le levi-er jusqu'à clignoter. Le levier revientautomatiquement dans la position centrale dèsqu'il est relâché.
B340B01O
B340C01O
ZB120A1-AU COMMUTATEUR COMBINE : INDICATEUR DE DIRECTION, PHARES, FEUX DE CROISEMENTCommande de l'indicateur de direc-
tion Abaisser le levier pour faire clignoter les
indicateurs de direction de gauche. Pousser le levier vers le haut pour faire clignoter lesindicateurs de direction de droite. Le levier est B360A01Y-GUT COMMUTATEUR DU PHARE
ANTIBROUILLARD ARRIERE
Afin d'activer les phares antibrouillards arrière,
actionnez le commutateur. Ils s'allument lorsque le commutateur de phare se trouve dans la
seconde position et lorsque la clé se trouvedans la position "ON".
B360A02O

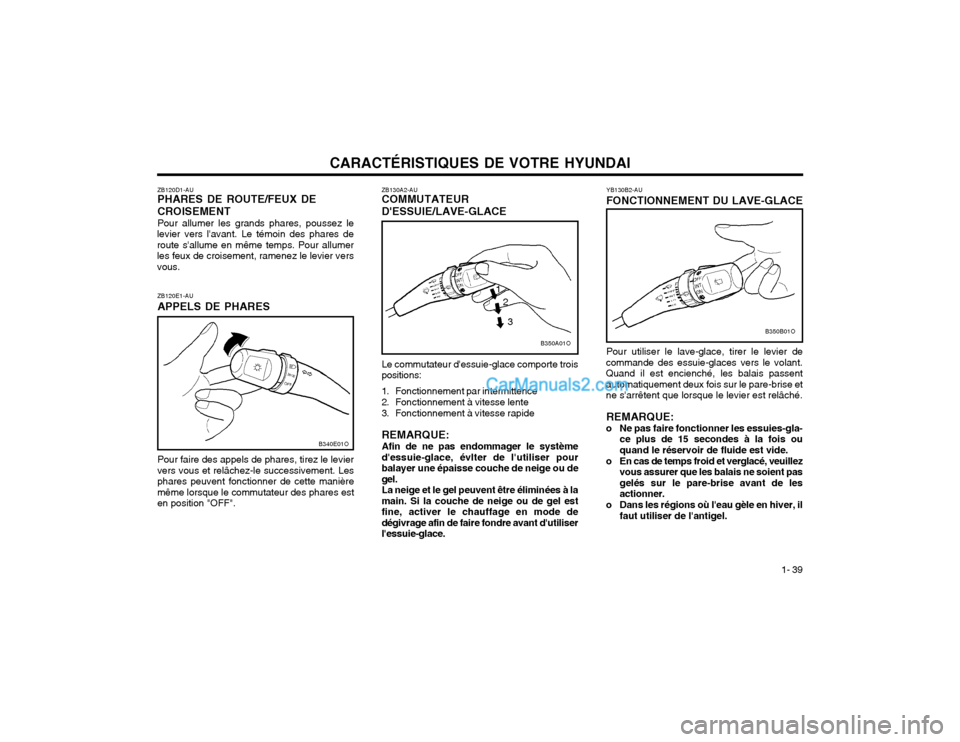

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 39
YB130B2-AU FONCTIONNEMENT DU LAVE-GLACE Pour utiliser le lave-glace, tirer le levier de
commande des essuie-glaces vers le volant. Quand il est encienché, les balais passentautomatiquement deux fois sur le pare-brise etne s'arrêtent que lorsque le levier est relâché.
REMARQUE:
o Ne pas faire fonctionner les essuies-gla- ce plus de 15 secondes à la fois ouquand le réservoir de fluide est vide.
o En cas de temps froid et verglacé, veuillez vous assurer que les balais ne soient pasgelés sur le pare-brise avant de lesactionner.
o Dans les régions où l'eau gèle en hiver, il faut utiliser de l'antigel.
B350B01O
ZB130A2-AU COMMUTATEUR D'ESSUIE/LAVE-GLACE Le commutateur d'essuie-glace comporte trois positions:
1. Fonctionnement par intermittence
2. Fonctionnement à vitesse lente
3. Fonctionnement à vitesse rapide REMARQUE: Afin de ne pas endommager le système d'essuie-glace, évlter de l'utiliser pourbalayer une épaisse couche de neige ou degel.La neige et le gel peuvent être éliminées à lamain. Si la couche de neige ou de gel estfine, activer le chauffage en mode dedégivrage afin de faire fondre avant d'utiliserl'essuie-glace.
B350A01O
ZB120D1-AU PHARES DE ROUTE/FEUX DE CROISEMENT Pour allumer les grands phares, poussez le
levier vers l'avant. Le témoin des phares de route s'allume en même temps. Pour allumerles feux de croisement, ramenez le levier versvous.
B340E01O
ZB120E1-AU APPELS DE PHARES Pour faire des appels de phares, tirez le levier vers vous et relâchez-le successivement. Lesphares peuvent fonctionner de cette manièremême lorsque le commutateur des phares esten position "OFF".
1
2
3

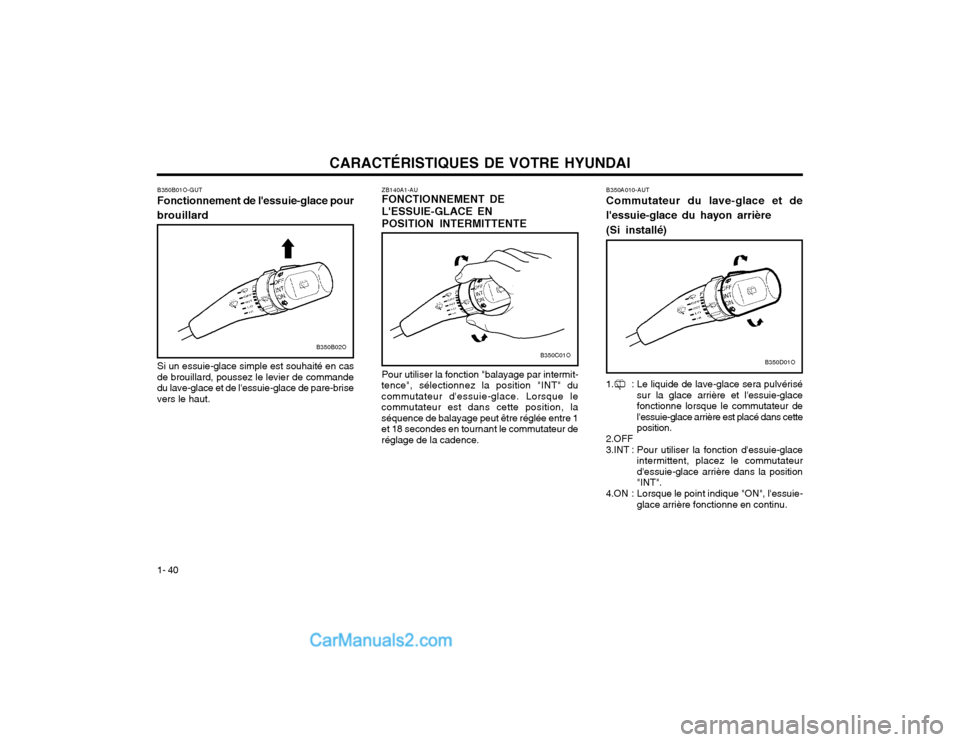

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 40 B350A010-AUT Commutateur du lave-glace et de l'essuie-glace du hayon arrière (Si installé)
1. : Le liquide de lave-glace sera pulvérisé sur la glace arrière et l'essuie-glace fonctionne lorsque le commutateur del'essuie-glace arrière est placé dans cetteposition.
2.OFF
3.INT : Pour utiliser la fonction d'essuie-glace intermittent, placez le commutateurd'essuie-glace arrière dans la position"INT".
4.ON : Lorsque le point indique "ON", l'essuie-glace arrière fonctionne en continu.
B350D01O
ZB140A1-AU FONCTIONNEMENT DE L'ESSUIE-GLACE ENPOSITION INTERMITTENTE Pour utiliser la fonction "balayage par intermit-
tence", sélectionnez la position "INT" du commutateur d'essuie-glace. Lorsque lecommutateur est dans cette position, laséquence de balayage peut être réglée entre 1et 18 secondes en tournant le commutateur deréglage de la cadence.
B350C01O
B350B01O-GUT Fonctionnement de l'essuie-glace pour
brouillard
B350B02O
Si un essuie-glace simple est souhaité en cas
de brouillard, poussez le levier de commande du lave-glace et de l'essuie-glace de pare-brisevers le haut.

CARACTÉRISTIQUES DE VOTRE HYUNDAI1- 41
ZB190A1-AU MONTRE DIGITALE (Si installée) La montre digitale se commande au moyen de
trois boutons dont la fonction est indiquée ci- dessous:
HEURE - Appuyer sur "H" pour avancer l'heure
indiquée.
MIN - Appuyer sur "M" pour avancer une minute
à la fois. RESET - Appuyer sur "R" pour remettre les
minutes à "00", ce qui facilite la remise à l'heurede la montre. De plus, en appuyant sur "R"lorsque la montre indique, par exemple, uneheure comprise entre 10:30 et 11:29, l'heure estramenée à 11:00. De même, si l'heure estcomprise entre 11:30 et 12:29, le bouton "R"ramène l'heure sur 12:00, et ainsi de suite.
HSM100
YB170A1-AU INTERRUPTEUR DU DESIVRAGE DE LA LUNETTE ARRIERE(Si installé)
Après avoir mis le contact, enfoncez
l'interrupteur afin de réchauffer la vitre arrière. Les résistances dégivreront ou désembuerontla lunette arrière, vous assurant une visibilitéparfaite par tous les temps. Un voyant lumineuxconfirme le bon fonctionnement du circuit.
ATTENTION:
o Evitez de faire fonctionner le dégivrage alors que le moteur est à l'arrêt. Vousdéchargeriez inutilement la batterie.
o Evitez d'utiliser un détergent mordant pour nettoyer l'intérieur de la lunettearrière. Il est également déconseillé degratter le verre avec un objet dur. Pour nettoyez la vitre arrière, procédez par mouvements horizontaux.
HSM305
YB160A1-AU SIGNAL DE DETRESSE Les feux de détresse doivent être actionnés
chaque fois que vous êtes amené à vous arrêter à un endroit dangereux. Quand vous devezfaire un tel arrêt d'urgence, écartez-vous autantque possible de la chaussée.
Pour activer les feux de détresse, il faut pousser
sur le bouton des feux de détresse. A cemoment, les quatre clignotants se mettent àclignoter simultanément. Les feux de détressefonctionnent même si la clé de contact estretirée. Pour couper les feux de détresse,appuyez à nouveau sur le bouton des feux dedétresse.
HSM034

CARACTÉRISTIQUES DE VOTRE HYUNDAI
1- 42 ZB200A1-AU MOLETTE DE REGLAGE DE LUMINO SITE DU TABLEAU DE BORD
(RHEOSTAT) (Si installé) L'intensité de l'éclairage du tableaur de bord peut être augmentée ou diminuée en tournant lamolette de réglage de la luminosité.
B410A01O
B420A01O
ZB210A2-AU ALLUME-CIGARE L'allume-cigare ne peut fonctionner que si la clé
de contact est en position "ON" ou "ACC".
Pour utiliser l'allume-cigare, appuyer dessus
pour l'enfoncer dans la prise. Lorsque la résistance est chaude, l'allume-cigare revientautomatiquement dans sa position initiale.
Ne pas maintenir l'allume-cigare de force dans
la position enfoncée. Vous pourriezendommager l'élément chauffant et provoquerun incendie.
S'il s'avérait nécessaire de remplacer l'allume-
cigare, n'utiliser qu'une pièce de rechange demarque Hyundai ou une pièce équivalentedûment agréée.
ATTENTION: N'utilisez pas d'équipement ou d'accessoires
électriques autres que les pièces d'origine Hyundai sur cette prise de courant.
2. Réglez la date en actionnant le bouton "
(HAUT)", " (BAS)" lorsque heure/minuteclignote.
3. Après avoir réglé l'heure, actionnez le bou- ton "M" une fois de plus et le réglage estterminé.
REMARQUE: Lorsque la batterie a été reconnectée ouchargée, réglez la date et l'heure commedécrit ci-dessus. Toutefois, le premier modede réglage est réglé sur DEC 01.B400B01O-GUT CALENDRIER NUMERIQUE (Avec toit ouvrant) Comment régler la date
1. Lorsque le bouton "M" est actionné, l'"ANNEE", le "MOIS" et le "JOUR" clignotent dans cet ordre.
2. Réglez la date en actionnant le bouton "
(HAUT)", " (BAS)" lorsque l'année/mois/
jour clignote.
3. Après avoir réglé la date, actionnez le bou- ton "M" une fois de plus et le réglage estachevé.
Comment régler l'heure
1. Si vous actionnez le bouton "M" pendant plus de "3 sec" à partir du mode de réglagede la date, l'"ANNEE" clignote et l'"HEURE"clignote. Et si vous actionnez le bouton "M"une fois de plus, la "MINUTE" clignote. HSM292
