Hyundai Santa Fe 2005 Manuel du propriétaire (in French)

6
ENTRETIEN PAR VOS SOINS
17
G110B04A-AUT Liquide recommandé Votre boîte-pont automatique Hyundai est conçue spécialement pour utiliser du ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III d'origne Hyundai ou d'autres marques autorisées par Hyundai Motor Co., Les dommagesdus à un liquide non spécifié ne sont pas couverts par la garantie limitée de votre nouveau véhicule.
!
G110C01O-GUT Capacité du liquide de transmis-
sion
La capacité du liquide de la transmis-
sion automatique est de 8,5 litres.
AVERTISSEMENT:
Le niveau d'huile de transmission
doit être vérifié lorsque le moteurest à sa température de service normale. Autrement dit, le moteur,le radiateur, l'échappement, etc. sont extrêmement chauds, si bien qu'il vous faut prendre particulièrementgarde de ne pas vous brûler pen- dant cette opération. G110D01O-AUTPour vérifier le niveau du liquide de boîte Garer la voiture sur un sol horizontal, frein à main serré. Pour vérifier le niveau du liquide de boîte, le liquide doit être à la température normale defonctionnement et le moteur doit tourner au ralenti. Moteur au ralenti, appuyer sur la pédale de frein et déplacer le sélecteur devitesse en l'amenant de "P" à chacune des autres positions ("R", "N", "D"), puis le ramener sur "N" ou "P", Moteurtoujours au ralenti:
HSM3022
smflfra-6.p65
6/7/2005, 11:26 AM
17

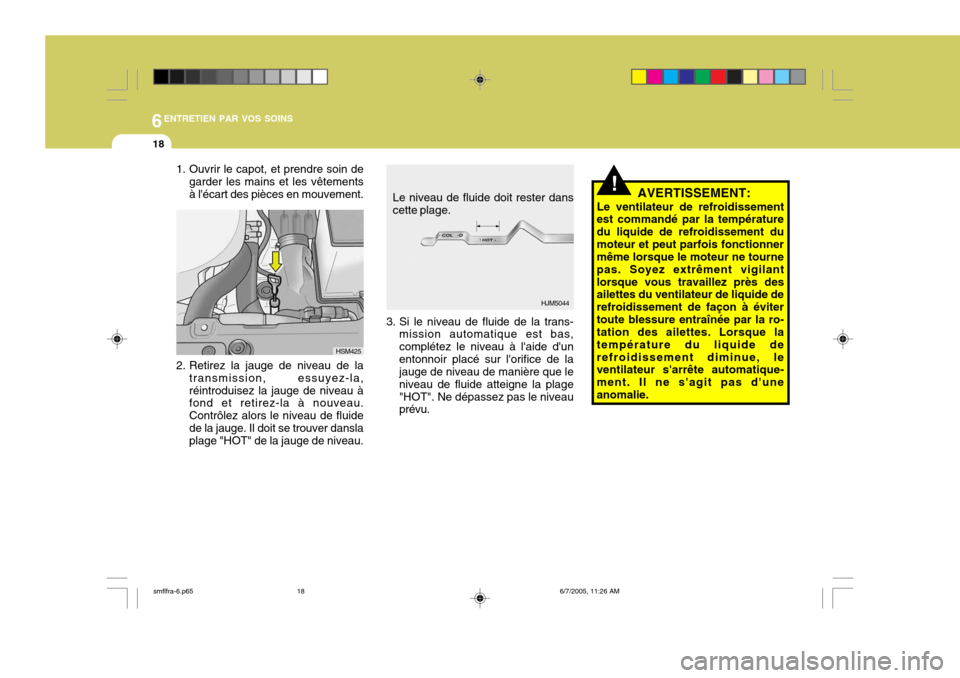

6ENTRETIEN PAR VOS SOINS
18
HJM5044
!Le niveau de fluide doit rester dans cette plage. AVERTISSEMENT:
Le ventilateur de refroidissement
est commandé par la températuredu liquide de refroidissement dumoteur et peut parfois fonctionner même lorsque le moteur ne tourne pas. Soyez extrêment vigilantlorsque vous travaillez près des ailettes du ventilateur de liquide de refroidissement de façon à évitertoute blessure entraînée par la ro- tation des ailettes. Lorsque la température du liquide derefroidissement diminue, le ventilateur s'arrête automatique- ment. Il ne s'agit pas d'uneanomalie.
1. Ouvrir le capot, et prendre soin de
garder les mains et les vêtementsà l'écart des pièces en mouvement.
HSM425
2. Retirez la jauge de niveau de la transmission, essuyez-la,réintroduisez la jauge de niveau à fond et retirez-la à nouveau. Contrôlez alors le niveau de fluidede la jauge. Il doit se trouver dansla plage "HOT" de la jauge de niveau. 3. Si le niveau de fluide de la trans-
mission automatique est bas, complétez le niveau à l'aide d'unentonnoir placé sur l'orifice de la jauge de niveau de manière que le niveau de fluide atteigne la plage"HOT". Ne dépassez pas le niveau prévu.
smflfra-6.p65 6/7/2005, 11:26 AM
18

6

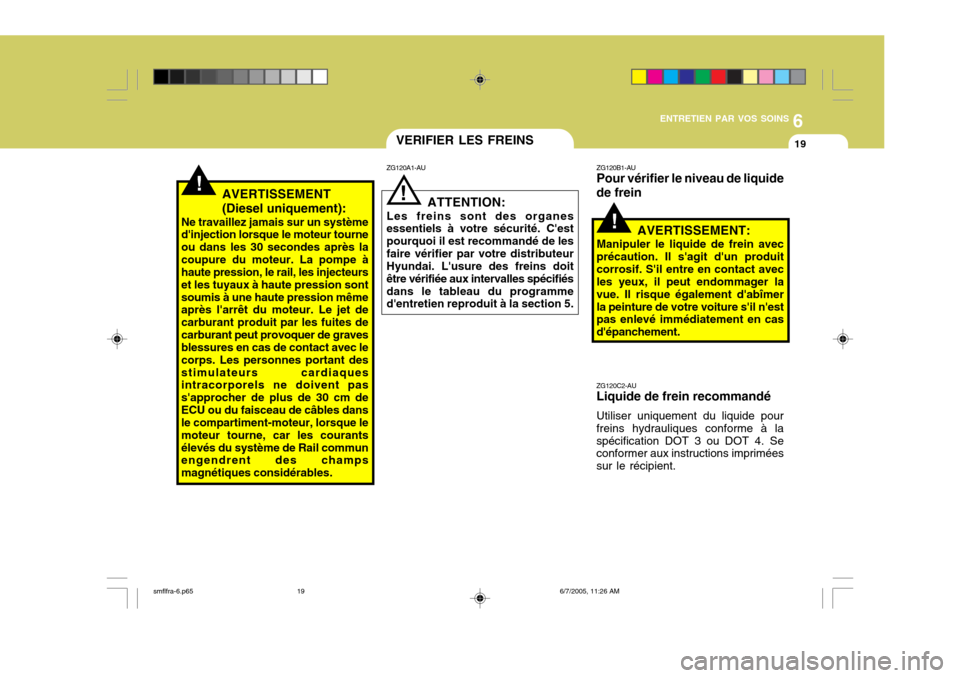

ENTRETIEN PAR VOS SOINS
19VERIFIER LES FREINS
!AVERTISSEMENT (Diesel uniquement):
Ne travaillez jamais sur un système d'injection lorsque le moteur tourne ou dans les 30 secondes après lacoupure du moteur. La pompe à haute pression, le rail, les injecteurs et les tuyaux à haute pression sontsoumis à une haute pression même après l'arrêt du moteur. Le jet de carburant produit par les fuites decarburant peut provoquer de graves blessures en cas de contact avec le corps. Les personnes portant desstimulateurs cardiaques intracorporels ne doivent pas s'approcher de plus de 30 cm deECU ou du faisceau de câbles dans le compartiment-moteur, lorsque le moteur tourne, car les courantsélevés du système de Rail commun engendrent des champs magnétiques considérables. ZG120A1-AU
ATTENTION:
Les freins sont des organes essentiels à votre sécurité. C'est pourquoi il est recommandé de lesfaire vérifier par votre distributeur Hyundai. L'usure des freins doit être vérifiée aux intervalles spécifiésdans le tableau du programme d'entretien reproduit à la section 5.!
ZG120C2-AU Liquide de frein recommandé Utiliser uniquement du liquide pour freins hydrauliques conforme à laspécification DOT 3 ou DOT 4. Se conformer aux instructions imprimées sur le récipient.
!
ZG120B1-AU Pour vérifier le niveau de liquide
de frein
AVERTISSEMENT:
Manipuler le liquide de frein avec précaution. Il s'agit d'un produitcorrosif. S'il entre en contact avec les yeux, il peut endommager la vue. Il risque également d'abîmerla peinture de votre voiture s'il n'est pas enlevé immédiatement en cas d'épanchement.
smflfra-6.p65 6/7/2005, 11:26 AM
19

6ENTRETIEN PAR VOS SOINS
20ENTRETIEN DU CONDITIONNEMENT D'AIR
ZG140A1-AU Le condenseur du conditionnement d'air (et le radiateur du moteur) doivent être contrôlés périodiquement pour éliminer les dépôts de saletés,insectes, feuilles, etc. Ces accumula- tions de corps étrangers peuvent réduire la capacité de refroidissement.Enlever les dépôts au moyen d'une brosse pour éviter de plier les ailettes de refroidissement.
!
ZG120E2-AU Ajouter du liquide de frein
AVERTISSEMENT:
Manipuler le liquide de frein avecprécaution. Il s'agit d'un produit corrosif dangereux pour la vue encas de projection dans les yeux. Utiliser uniquement du liquide conforme à la spécification DOT 3ou DOT 4 provenant d'un récipient scellé. Ne pas laisser ouvert plus longtemps que nécessaire lerécipient ou le réservoir, pour éviter l'introduction de saletés ou d'humidité qui peuventendommager le système de freinage et compromettre son bon fonctionnement.

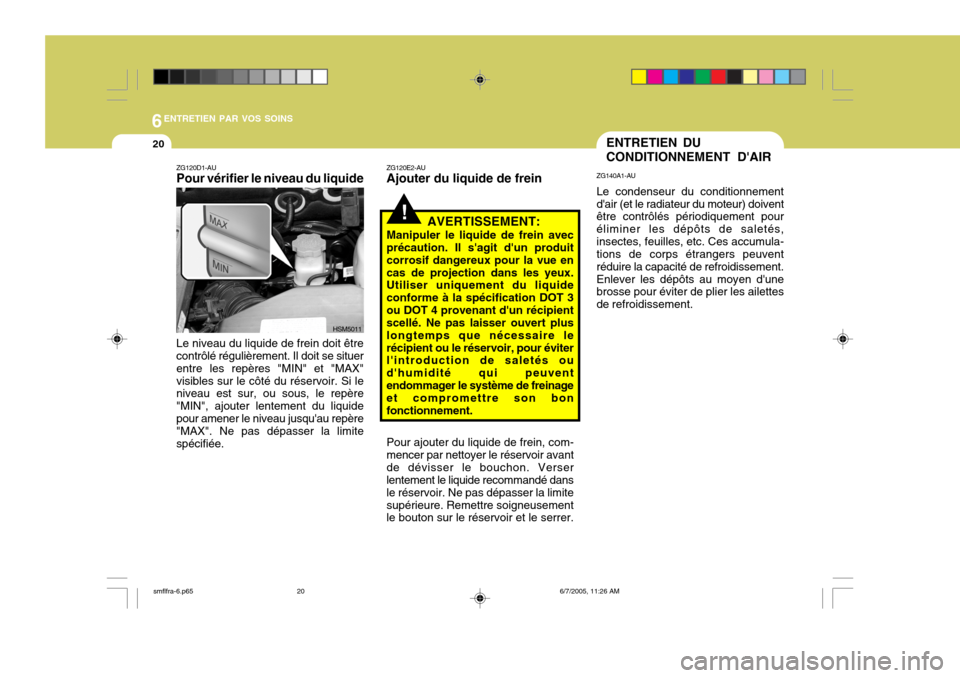

ZG120D1-AU Pour vérifier le niveau du liquide
Pour ajouter du liquide de frein, com- mencer par nettoyer le réservoir avantde dévisser le bouchon. Verser lentement le liquide recommandé dans le réservoir. Ne pas dépasser la limitesupérieure. Remettre soigneusement le bouton sur le réservoir et le serrer.
HSM5011
Le niveau du liquide de frein doit êtrecontrôlé régulièrement. Il doit se situer entre les repères "MIN" et "MAX"visibles sur le côté du réservoir. Si le niveau est sur, ou sous, le repère "MIN", ajouter lentement du liquidepour amener le niveau jusqu'au repère "MAX". Ne pas dépasser la limite spécifiée.
smflfra-6.p65 6/7/2005, 11:26 AM
20

6
ENTRETIEN PAR VOS SOINS
21
ZG140C1-AU Contrôler le réfrigérant
1. Démarrer le moteur et le laisser tourner auraienti accéléré pendant plusieurs minutes en réglant leconditionnement d'air sur l'une des températures les plus basses.
2. Ouvrir le capot et regarder par le petit hublot au sommet du flaconsécheur (il s'agit du cylindre noir situé près du condenseur). En casde passage continu de bulles ou de mousse, le niveau du réfrigérant est bas et doit être augmenté parvotre distributeur Hyundai.
ATTENTION:
Si le niveau du réfrigérant est bas,
une utilisation prolongée dusystème de conditionnement d'air peut endommager le compresseur.
! ZG140D1-AU Lubrification Pour lubrifier le compresseur et les joints du système, le conditionnement d'air doit tourner pendant au moinsune dizaine de minutes par semaine. Ce point est particulièrement impor- tant en hiver puisque leconditionnement d'air reste inutilisé.

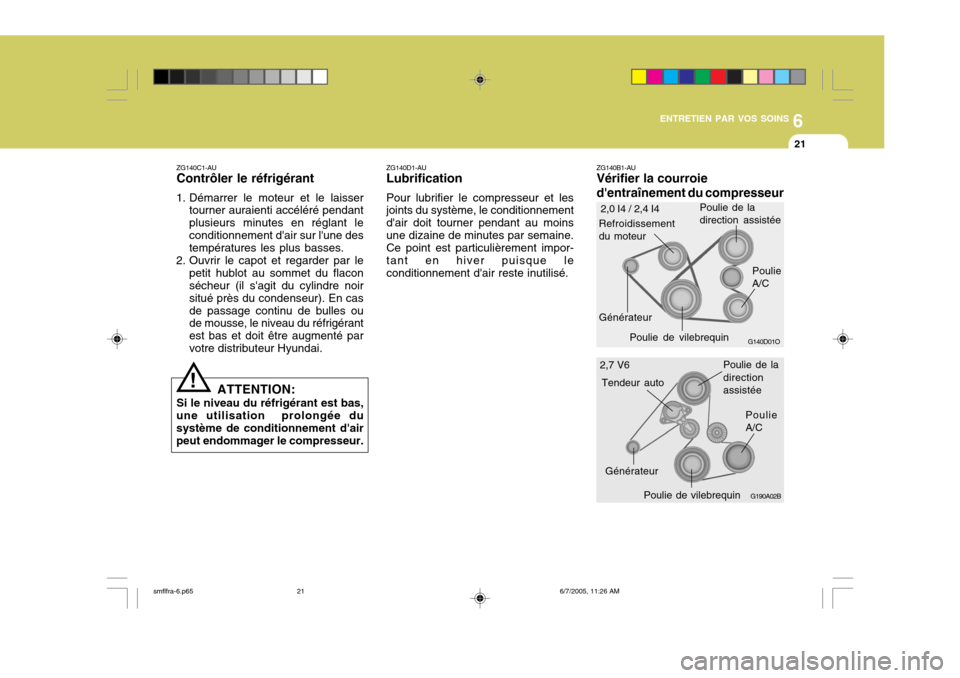

ZG140B1-AU Vérifier la courroie d'entraînement du compresseur
G190A02B
Poulie A/CPoulie de vilebrequin
Poulie de la direction assistée
Tendeur auto
Générateur
2,7 V6
G140D01O
Générateur
Poulie de vilebrequin
Refroidissement du moteur
Poulie
A/C
2,0 I4 / 2,4 I4
Poulie de la direction assistée
smflfra-6.p65
6/7/2005, 11:26 AM
21

6ENTRETIEN PAR VOS SOINS
22

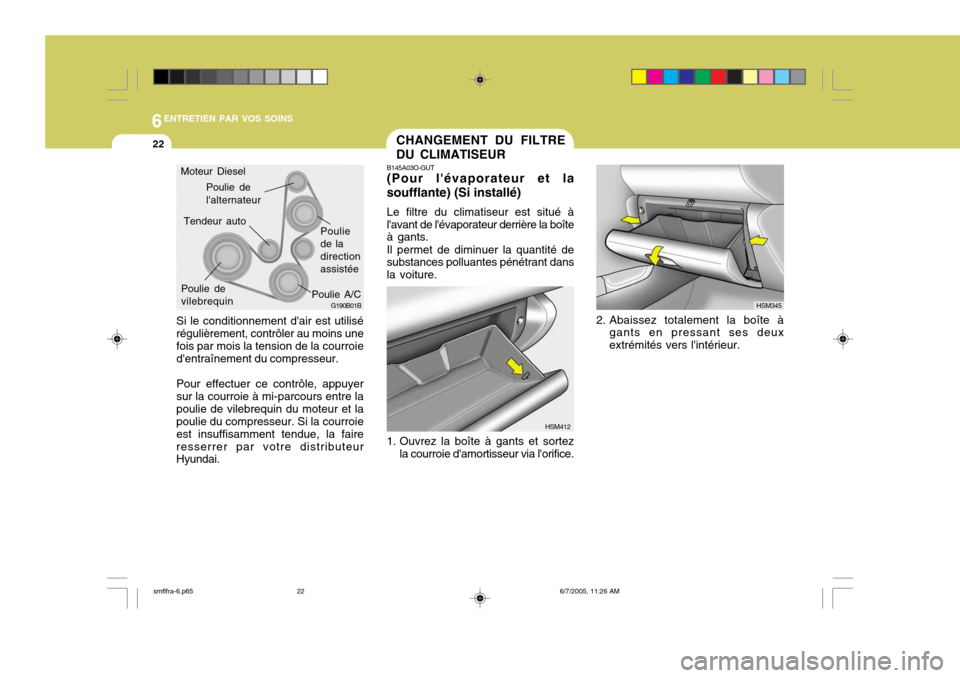

2. Abaissez totalement la boîte à
gants en pressant ses deux extrémités vers l'intérieur. HSM345
CHANGEMENT DU FILTRE DU CLIMATISEUR
HSM412
Si le conditionnement d'air est utilisé régulièrement, contrôler au moins unefois par mois la tension de la courroie d'entraînement du compresseur. Pour effectuer ce contrôle, appuyer sur la courroie à mi-parcours entre lapoulie de vilebrequin du moteur et la poulie du compresseur. Si la courroie est insuffisamment tendue, la faireresserrer par votre distributeur Hyundai. B145A03O-GUT(Pour l'évaporateur et la soufflante) (Si installé) Le filtre du climatiseur est situé à l'avant de l'évaporateur derrière la boîte à gants. Il permet de diminuer la quantité de substances polluantes pénétrant dans la voiture.
1. Ouvrez la boîte à gants et sortez la courroie d'amortisseur via l'orifice.
G190B01B
Poulie de la direction assistée
Poulie A/C
Tendeur auto
Poulie de l'alternateur
Moteur Diesel
Poulie de vilebrequin
smflfra-6.p65 6/7/2005, 11:26 AM
22

6
ENTRETIEN PAR VOS SOINS
23

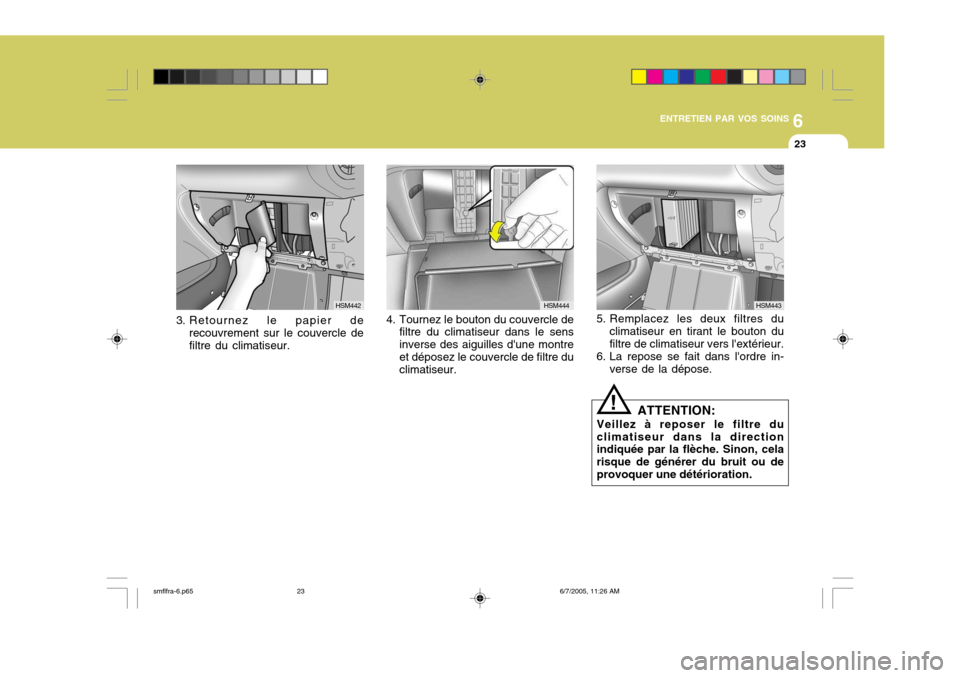

3. Retournez le papier de
recouvrement sur le couvercle de filtre du climatiseur. HSM442
4. Tournez le bouton du couvercle defiltre du climatiseur dans le sens inverse des aiguilles d'une montreet déposez le couvercle de filtre du climatiseur. HSM444
5. Remplacez les deux filtres duclimatiseur en tirant le bouton dufiltre de climatiseur vers l'extérieur.
6. La repose se fait dans l'ordre in- verse de la dépose. HSM443
ATTENTION:
Veillez à reposer le filtre du climatiseur dans la direction indiquée par la flèche. Sinon, cela risque de générer du bruit ou deprovoquer une détérioration.
!
smflfra-6.p65 6/7/2005, 11:26 AM
23

6ENTRETIEN PAR VOS SOINS

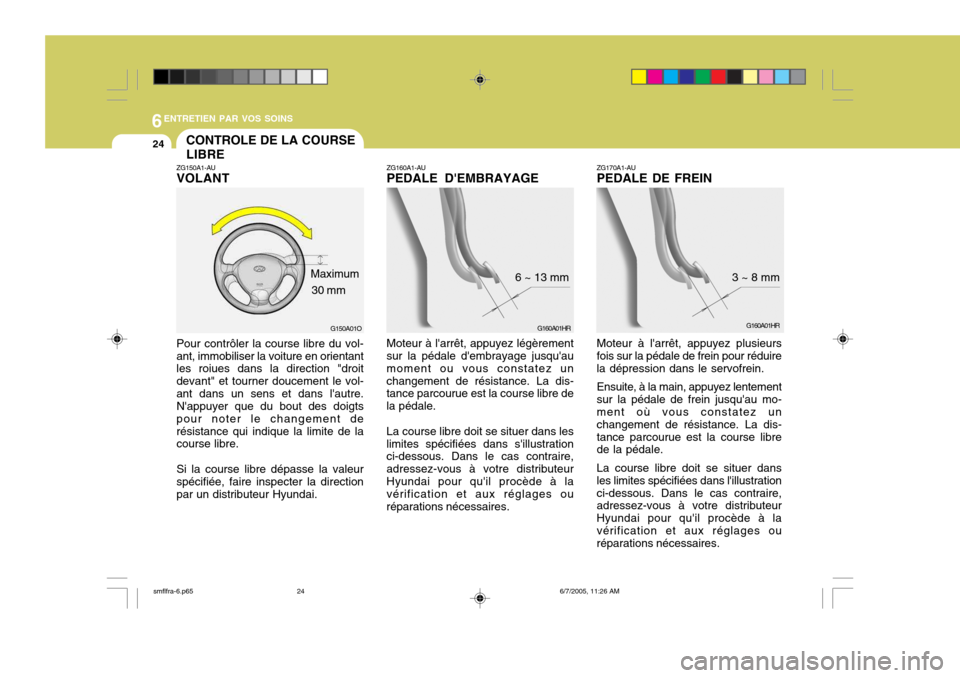

24CONTROLE DE LA COURSE LIBRE
ZG170A1-AU PEDALE DE FREIN Moteur à l'arrêt, appuyez plusieurs fois sur la pédale de frein pour réduire la dépression dans le servofrein. Ensuite, à la main, appuyez lentement sur la pédale de frein jusqu'au mo- ment où vous constatez un changement de résistance. La dis-tance parcourue est la course libre de la pédale. La course libre doit se situer dans les limites spécifiées dans l'illustrationci-dessous. Dans le cas contraire, adressez-vous à votre distributeur Hyundai pour qu'il procède à lavérification et aux réglages ou réparations nécessaires.G160A01HR
3 ~ 8 mm
ZG150A1-AUVOLANT Pour contrôler la course libre du vol- ant, immobiliser la voiture en orientant les roiues dans la direction "droit devant" et tourner doucement le vol-ant dans un sens et dans l'autre. N'appuyer que du bout des doigts pour noter le changement derésistance qui indique la limite de la course libre. Si la course libre dépasse la valeur spécifiée, faire inspecter la directionpar un distributeur Hyundai.
G150A01O
30 mm
Maximum
G160A01HR
6 ~ 13 mm
ZG160A1-AU PEDALE D'EMBRAYAGE
Moteur à l'arrêt, appuyez légèrementsur la pédale d'embrayage jusqu'au moment ou vous constatez unchangement de résistance. La dis- tance parcourue est la course libre de la pédale. La course libre doit se situer dans les limites spécifiées dans s'illustration ci-dessous. Dans le cas contraire, adressez-vous à votre distributeurHyundai pour qu'il procède à la vérification et aux réglages ou réparations nécessaires.
smflfra-6.p65 6/7/2005, 11:26 AM
24

6
ENTRETIEN PAR VOS SOINS

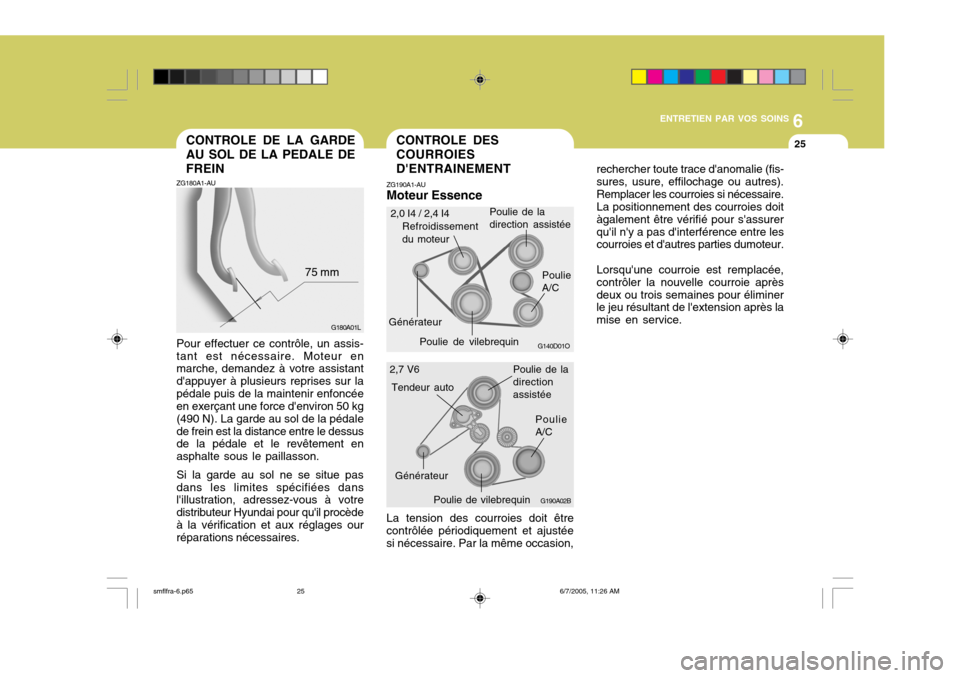

25CONTROLE DES COURROIES D'ENTRAINEMENTCONTROLE DE LA GARDE AU SOL DE LA PEDALE DE FREIN
ZG180A1-AU Pour effectuer ce contrôle, un assis- tant est nécessaire. Moteur en marche, demandez à votre assistant d'appuyer à plusieurs reprises sur lapédale puis de la maintenir enfoncée en exerçant une force d'environ 50 kg (490 N). La garde au sol de la pédalede frein est la distance entre le dessus de la pédale et le revêtement en asphalte sous le paillasson. Si la garde au sol ne se situe pas dans les limites spécifiées dans l'illustration, adressez-vous à votre distributeur Hyundai pour qu'il procèdeà la vérification et aux réglages our réparations nécessaires. G180A01L
75 mm ZG190A1-AUMoteur Essence La tension des courroies doit être
contrôlée périodiquement et ajustée si nécessaire. Par la même occasion,
G190A02B
Poulie A/CPoulie de vilebrequin
Poulie de la direction assistée
Tendeur auto
Générateur
2,7 V6
G140D01O
Générateur
Poulie de vilebrequin Poulie A/C
2,0 I4 / 2,4 I4
Poulie de la direction assistée rechercher toute trace d'anomalie (fis- sures, usure, effilochage ou autres).Remplacer les courroies si nécessaire. La positionnement des courroies doit àgalement être vérifié pour s'assurerqu'il n'y a pas d'interférence entre les courroies et d'autres parties dumoteur. Lorsqu'une courroie est remplacée, contrôler la nouvelle courroie aprèsdeux ou trois semaines pour éliminer le jeu résultant de l'extension après la mise en service.
Refroidissement du moteur
smflfra-6.p65
6/7/2005, 11:26 AM
25

6ENTRETIEN PAR VOS SOINS

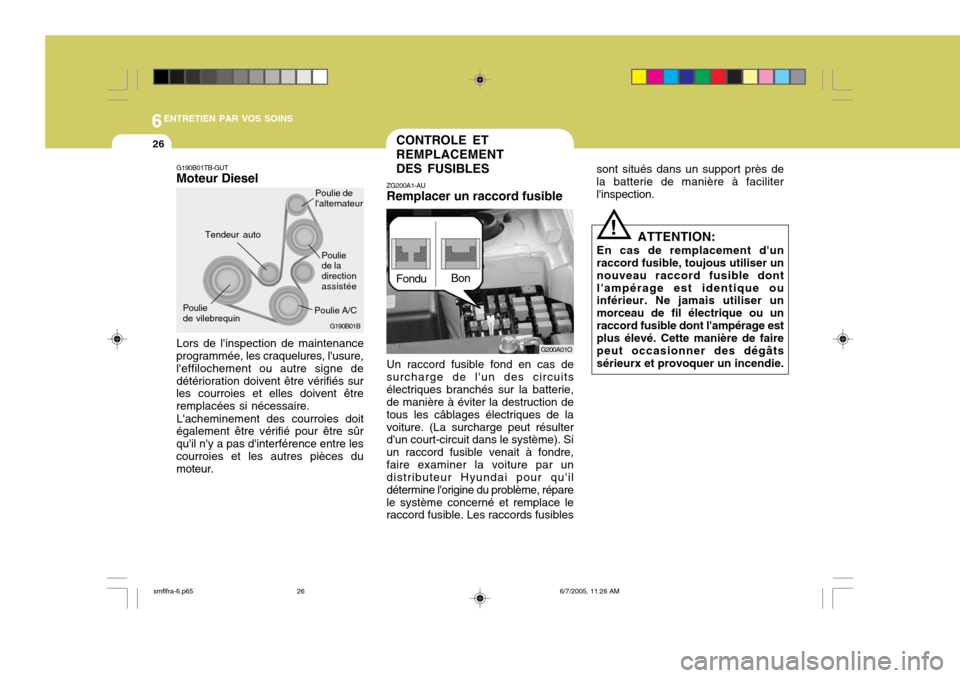

26CONTROLE ET REMPLACEMENT DES FUSIBLES
!
ATTENTION:
En cas de remplacement d'un raccord fusible, toujous utiliser un nouveau raccord fusible dontl'ampérage est identique ou inférieur. Ne jamais utiliser un morceau de fil électrique ou unraccord fusible dont l'ampérage est plus élevé. Cette manière de faire peut occasionner des dégâtssérieurx et provoquer un incendie.
sont situés dans un support près dela batterie de manière à faciliterl'inspection.
G190B01TB-GUT Moteur Diesel
Lors de l'inspection de maintenance
programmée, les craquelures, l'usure, l'effilochement ou autre signe dedétérioration doivent être vérifiés sur les courroies et elles doivent être remplacées si nécessaire.
L'acheminement des courroies doit
également être vérifié pour être sûrqu'il n'y a pas d'interférence entre lescourroies et les autres pièces du moteur. Tendeur auto
G190B01B
Poulie de l'alternateurPoulie de la directionassistée
Poulie A/C ZG200A1-AU Remplacer un raccord fusible
Bon
Fondu
Un raccord fusible fond en cas de surcharge de l'un des circuitsélectriques branchés sur la batterie, de manière à éviter la destruction de tous les câblages électriques de lavoiture. (La surcharge peut résulter d'un court-circuit dans le système). Si un raccord fusible venait à fondre,faire examiner la voiture par un distributeur Hyundai pour qu'il détermine l'origine du problème, réparele système concerné et remplace le raccord fusible. Les raccords fusibles
Poulie de vilebrequin
G200A01O
