Hyundai Santa Fe 2006 Manual del propietario (in Spanish)

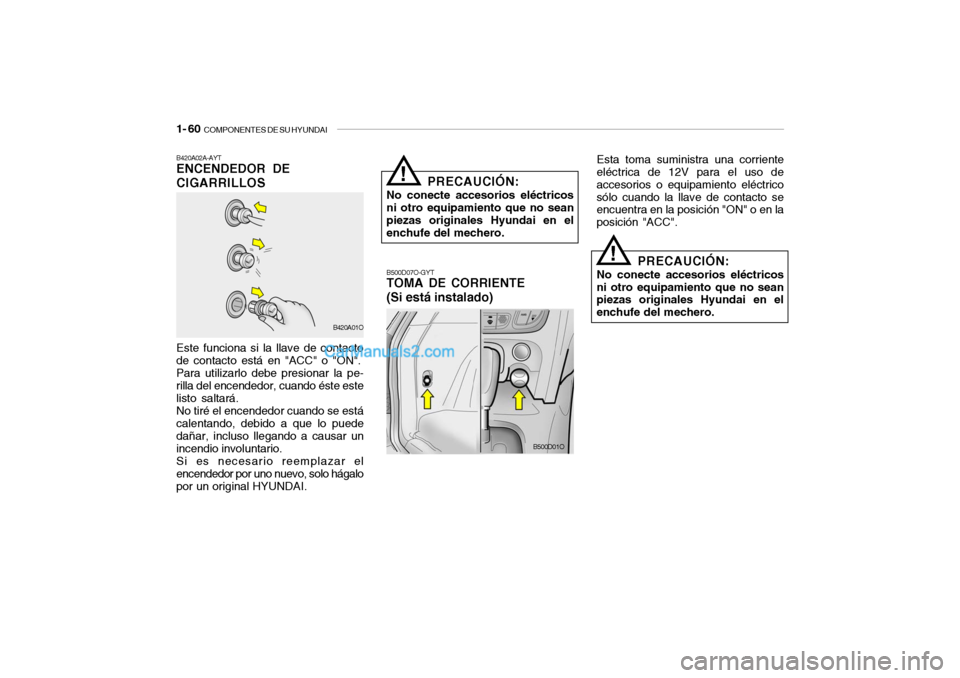

1- 60
COMPONENTES DE SU HYUNDAI
B420A02A-AYTENCENDEDOR DE
CIGARRILLOSEste funciona si la llave de contacto
de contacto está en "ACC" o "ON".
Para utilizarlo debe presionar la pe-
rilla del encendedor, cuando éste este
listo saltará.
No tiré el encendedor cuando se está
calentando, debido a que lo puede
dañar, incluso llegando a causar un
incendio involuntario.
Si es necesario reemplazar el
encendedor por uno nuevo, solo hágalo
por un original HYUNDAI.
PRECAUCIÓN:
No conecte accesorios eléctricos
ni otro equipamiento que no sean
piezas originales Hyundai en el
enchufe del mechero.
!
B500D07O-GYTTOMA DE CORRIENTE
(Si está instalado)
Esta toma suministra una corriente
eléctrica de 12V para el uso de
accesorios o equipamiento eléctrico
sólo cuando la llave de contacto se
encuentra en la posición "ON" o en la
posición "ACC".
PRECAUCIÓN:
No conecte accesorios eléctricos
ni otro equipamiento que no sean
piezas originales Hyundai en el
enchufe del mechero.
!
B420A01O
B500D01O

COMPONENTES DE SU HYUNDAI

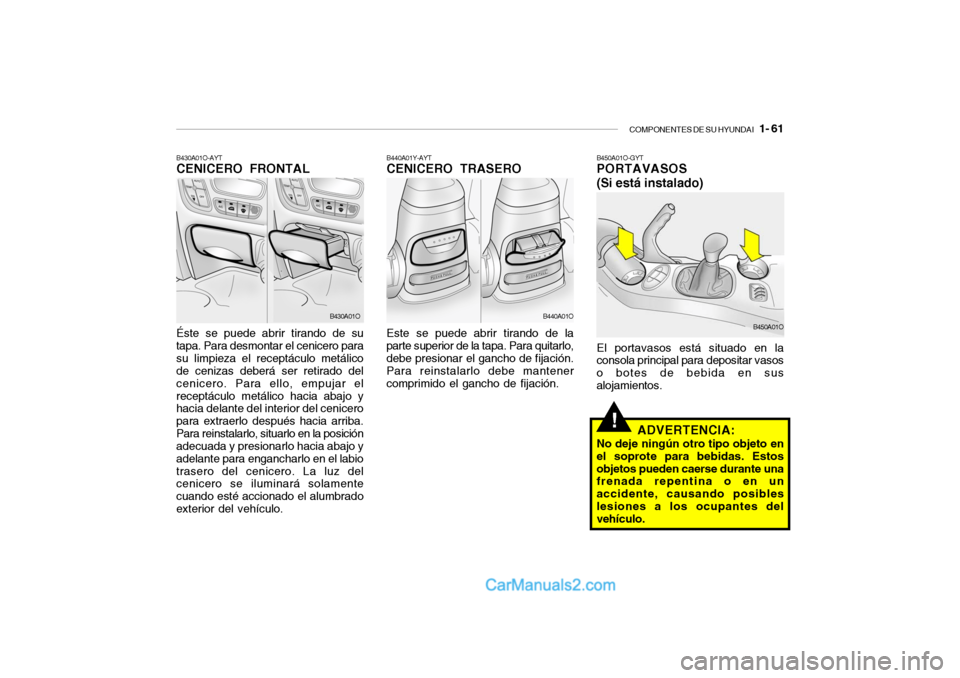

1- 61
!
B430A01O-AYTCENICERO FRONTALÉste se puede abrir tirando de su
tapa. Para desmontar el cenicero para
su limpieza el receptáculo metálico
de cenizas deberá ser retirado del
cenicero. Para ello, empujar el
receptáculo metálico hacia abajo y
hacia delante del interior del cenicero
para extraerlo después hacia arriba.
Para reinstalarlo, situarlo en la posición
adecuada y presionarlo hacia abajo y
adelante para engancharlo en el labio
trasero del cenicero. La luz del
cenicero se iluminará solamente
cuando esté accionado el alumbrado
exterior del vehículo.
B440A01Y-AYTCENICERO TRASEROEste se puede abrir tirando de la
parte superior de la tapa. Para quitarlo,
debe presionar el gancho de fijación.
Para reinstalarlo debe mantener
comprimido el gancho de fijación.
B450A01O-GYTPORTAVASOS
(Si está instalado)El portavasos está situado en la
consola principal para depositar vasos
o botes de bebida en sus
alojamientos.
ADVERTENCIA:
No deje ningún otro tipo objeto en
el soprote para bebidas. Estos
objetos pueden caerse durante una
frenada repentina o en un
accidente, causando posibles
lesiones a los ocupantes del
vehículo.
B430A01OB440A01O
B450A01O

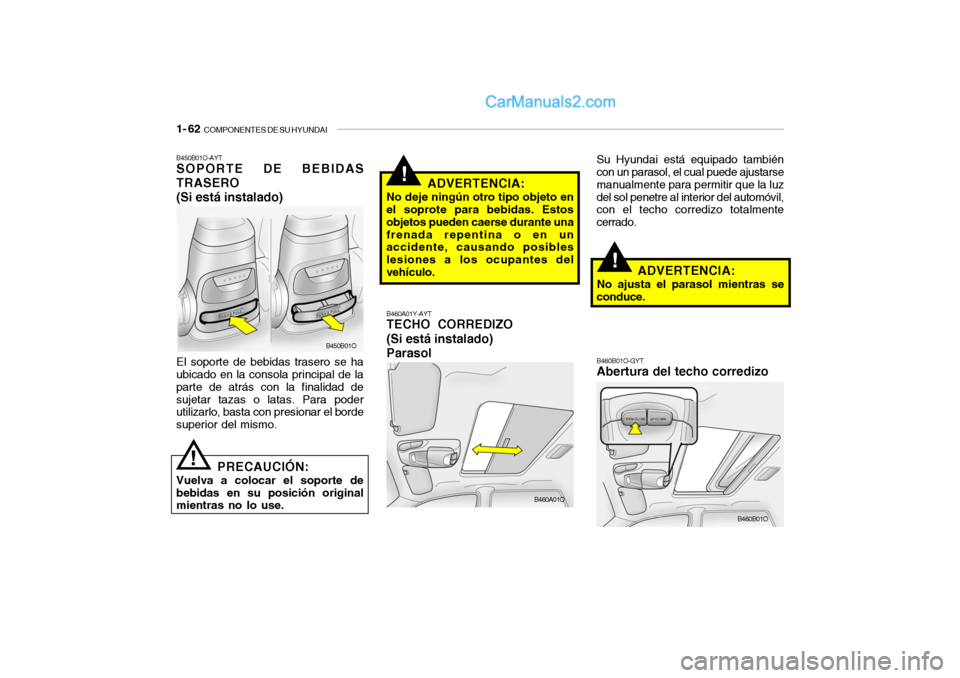

1- 62
COMPONENTES DE SU HYUNDAI
!
B450B01O-AYTSOPORTE DE BEBIDAS
TRASERO
(Si está instalado)El soporte de bebidas trasero se ha
ubicado en la consola principal de la
parte de atrás con la finalidad de
sujetar tazas o latas. Para poder
utilizarlo, basta con presionar el borde
superior del mismo.
PRECAUCIÓN:
Vuelva a colocar el soporte de
bebidas en su posición original
mientras no lo use.
!
B460A01Y-AYTTECHO CORREDIZO
(Si está instalado)
Parasol
Su Hyundai está equipado también
con un parasol, el cual puede ajustarse
manualmente para permitir que la luz
del sol penetre al interior del automóvil,
con el techo corredizo totalmente
cerrado.B460B01O-GYTAbertura del techo corredizo
B450B01O
B460A01O
B460B01O
ADVERTENCIA:
No deje ningún otro tipo objeto en
el soprote para bebidas. Estos
objetos pueden caerse durante una
frenada repentina o en un
accidente, causando posibles
lesiones a los ocupantes del
vehículo.
!
ADVERTENCIA:
No ajusta el parasol mientras se
conduce.

COMPONENTES DE SU HYUNDAI
1- 63
!
ADVERTENCIA:
o No lo cierre cuando alguien haya
introducido las manos, los
brazos o el cuerpo entre el cristal
deslizante y el marco del techo
ya que, de lo contrario, podría
provocar un accidente.
o No saque la cabeza o los brazos
mientras el techo corredizo esté
abierto.
PRECAUCIÓN:
o No lo abra cuando la temperatura
descienda considerablemente o
siempre que esté cubierto de
nieve o hielo.
o Retire periódicamente la suciedad
acumulada en los railes de la
guía.
!
B460C01Y-AYTCómo Mover el Techo CorredizoSe puede mover y cerrar con la llave
de encendido en la posición "ON" y
responderá únicamente cuando el
botón está presionado. Suelte el botón
cuando la tapadera llegue a la posición
deseada.NOTA:Después de lavar el automóvil o
después de que haya llovido, limpie
cualquier residuo de agua que haya
quedado sobre la tapa.
B460C01O
El techo corredizo puede abrirse o
cerrarse eléctricamente con la llave
de contacto situada en la posición
"ON". Para abrirlo o cerrarlo, mantenga
pulsado el botón que se encuentra en
la consola delantera. Suéltelo, cuando
el techo corredizo alcance la posición
deseada.
B460D01O-GYTFuncionamiento manual del
techo corredizoSi el techo corredizo no funciona
eléctricamente:
1. Abra la carcasa.
B460D01O

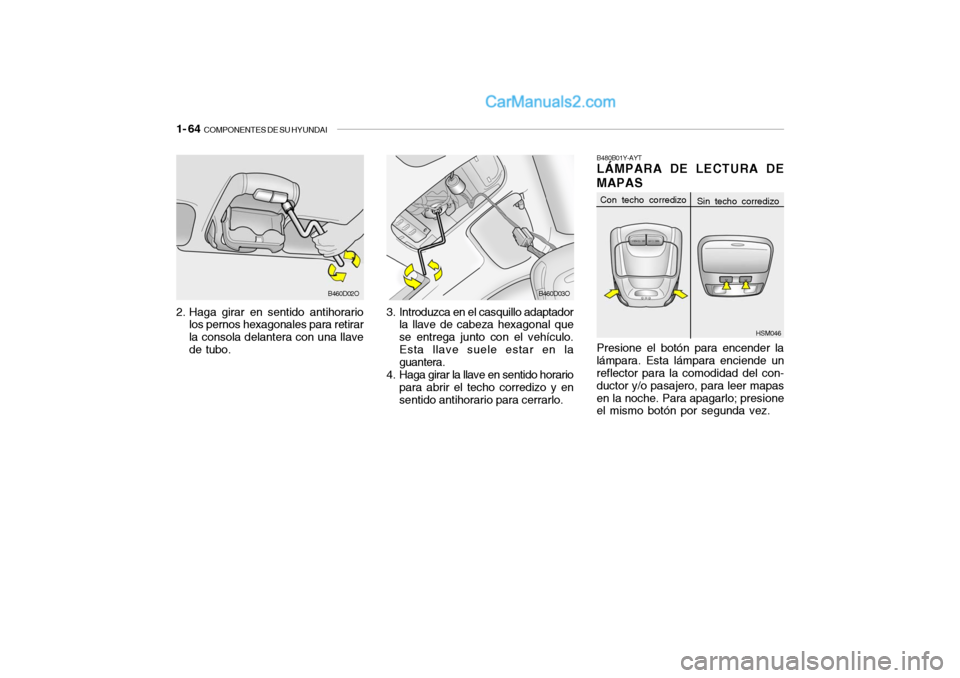

1- 64
COMPONENTES DE SU HYUNDAI
2. Haga girar en sentido antihorario
los pernos hexagonales para retirar
la consola delantera con una llave
de tubo.3. Introduzca en el casquillo adaptador
la llave de cabeza hexagonal que
se entrega junto con el vehículo.
Esta llave suele estar en la
guantera.
4. Haga girar la llave en sentido horario
para abrir el techo corredizo y en
sentido antihorario para cerrarlo.
B480B01Y-AYTLÁMPARA DE LECTURA DE
MAPASPresione el botón para encender la
lámpara. Esta lámpara enciende un
reflector para la comodidad del con-
ductor y/o pasajero, para leer mapas
en la noche. Para apagarlo; presione
el mismo botón por segunda vez.
B460D02O B460D03O
HSM046
Con techo corredizo
Sin techo corredizo

COMPONENTES DE SU HYUNDAI

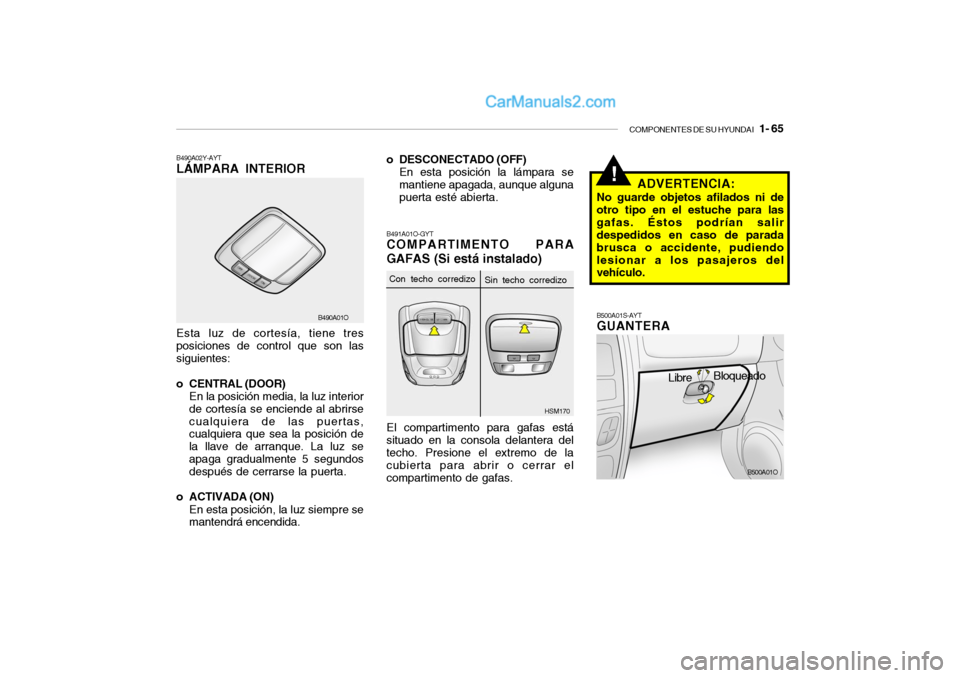

1- 65
!
o DESCONECTADO (OFF)
En esta posición la lámpara se
mantiene apagada, aunque alguna
puerta esté abierta.B491A01O-GYTCOMPARTIMENTO PARA
GAFAS (Si está instalado)El compartimento para gafas está
situado en la consola delantera del
techo. Presione el extremo de la
cubierta para abrir o cerrar el
compartimento de gafas.
ADVERTENCIA:
No guarde objetos afilados ni de
otro tipo en el estuche para las
gafas. Éstos podrían salir
despedidos en caso de parada
brusca o accidente, pudiendo
lesionar a los pasajeros del
vehículo.B500A01S-AYTGUANTERA
B490A02Y-AYTLÁMPARA INTERIOREsta luz de cortesía, tiene tres
posiciones de control que son las
siguientes:
o CENTRAL (DOOR)
En la posición media, la luz interior
de cortesía se enciende al abrirse
cualquiera de las puertas,
cualquiera que sea la posición de
la llave de arranque. La luz se
apaga gradualmente 5 segundos
después de cerrarse la puerta.
o ACTIVADA (ON)
En esta posición, la luz siempre se
mantendrá encendida.
B490A01O
HSM170
B500A01O
Con techo corredizo
Sin techo corredizo
LibreBloqueado

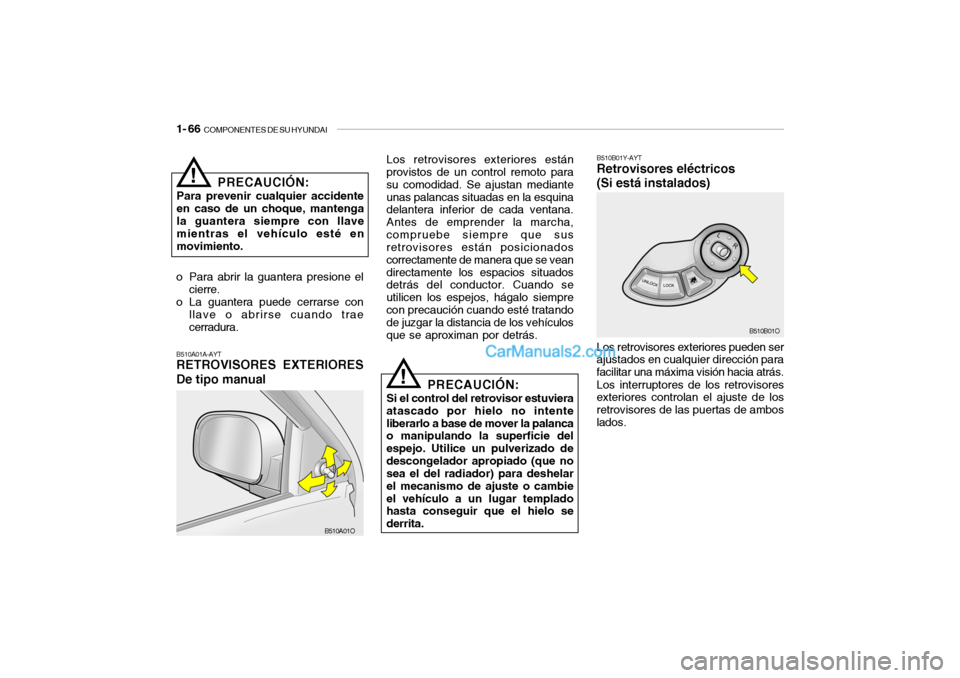

1- 66
COMPONENTES DE SU HYUNDAI
Los retrovisores exteriores pueden ser
ajustados en cualquier dirección para
facilitar una máxima visión hacia atrás.
Los interruptores de los retrovisores
exteriores controlan el ajuste de los
retrovisores de las puertas de ambos
lados.B510B01Y-AYTRetrovisores eléctricos
(Si está instalados)
PRECAUCIÓN:
Si el control del retrovisor estuviera
atascado por hielo no intente
liberarlo a base de mover la palanca
o manipulando la superficie del
espejo. Utilice un pulverizado de
descongelador apropiado (que no
sea el del radiador) para deshelar
el mecanismo de ajuste o cambie
el vehículo a un lugar templado
hasta conseguir que el hielo se
derrita.
!
PRECAUCIÓN:
Para prevenir cualquier accidente
en caso de un choque, mantenga
la guantera siempre con llave
mientras el vehículo esté en
movimiento.
!
o Para abrir la guantera presione el
cierre.
o La guantera puede cerrarse con
llave o abrirse cuando trae
cerradura.B510A01A-AYTRETROVISORES EXTERIORES
De tipo manual
Los retrovisores exteriores están
provistos de un control remoto para
su comodidad. Se ajustan mediante
unas palancas situadas en la esquina
delantera inferior de cada ventana.
Antes de emprender la marcha,
compruebe siempre que sus
retrovisores están posicionados
correctamente de manera que se vean
directamente los espacios situados
detrás del conductor. Cuando se
utilicen los espejos, hágalo siempre
con precaución cuando esté tratando
de juzgar la distancia de los vehículos
que se aproximan por detrás.
B510A01OB510B01O

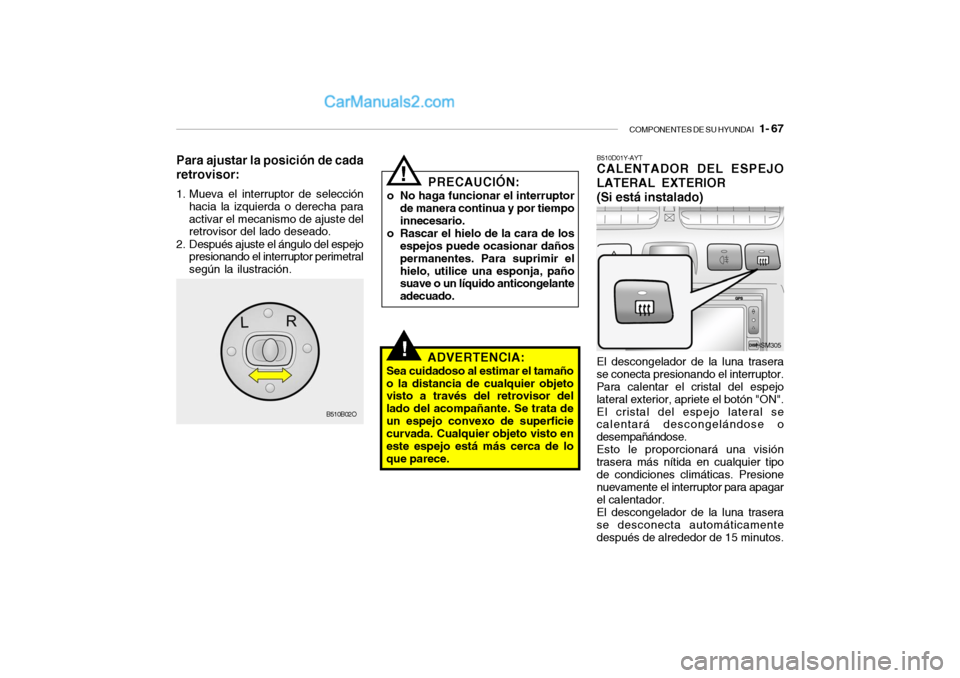

COMPONENTES DE SU HYUNDAI
1- 67
!
B510D01Y-AYTCALENTADOR DEL ESPEJO
LATERAL EXTERIOR
(Si está instalado)El descongelador de la luna trasera
se conecta presionando el interruptor.
Para calentar el cristal del espejo
lateral exterior, apriete el botón "ON".
El cristal del espejo lateral se
calentará descongelándose o
desempañándose.
Esto le proporcionará una visión
trasera más nítida en cualquier tipo
de condiciones climáticas. Presione
nuevamente el interruptor para apagar
el calentador.
El descongelador de la luna trasera
se desconecta automáticamente
después de alrededor de 15 minutos.
HSM305
!
PRECAUCIÓN:
o No haga funcionar el interruptor
de manera continua y por tiempo
innecesario.
o Rascar el hielo de la cara de los
espejos puede ocasionar daños
permanentes. Para suprimir el
hielo, utilice una esponja, paño
suave o un líquido anticongelante
adecuado.
Para ajustar la posición de cada
retrovisor:1. Mueva el interruptor de selección
hacia la izquierda o derecha para
activar el mecanismo de ajuste del
retrovisor del lado deseado.
2. Después ajuste el ángulo del espejo
presionando el interruptor perimetral
según la ilustración.
B510B02O
ADVERTENCIA:
Sea cuidadoso al estimar el tamaño
o la distancia de cualquier objeto
visto a través del retrovisor del
lado del acompañante. Se trata de
un espejo convexo de superficie
curvada. Cualquier objeto visto en
este espejo está más cerca de lo
que parece.

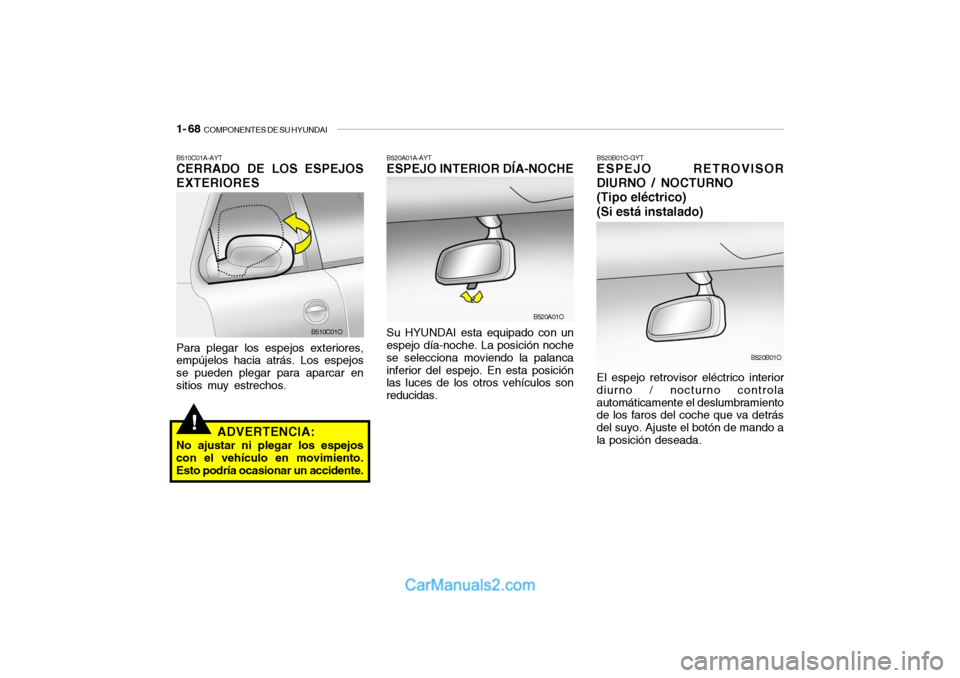

1- 68
COMPONENTES DE SU HYUNDAI
B520A01A-AYTESPEJO INTERIOR DÍA-NOCHESu HYUNDAI esta equipado con un
espejo día-noche. La posición noche
se selecciona moviendo la palanca
inferior del espejo. En esta posición
las luces de los otros vehículos son
reducidas.
B520B01O-GYTESPEJO RETROVISOR
DIURNO / NOCTURNO
(Tipo eléctrico)
(Si está instalado)El espejo retrovisor eléctrico interior
diurno / nocturno controla
automáticamente el deslumbramiento
de los faros del coche que va detrás
del suyo. Ajuste el botón de mando a
la posición deseada.
B520A01O
B520B01O
B510C01A-AYTCERRADO DE LOS ESPEJOS
EXTERIORESPara plegar los espejos exteriores,
empújelos hacia atrás. Los espejos
se pueden plegar para aparcar en
sitios muy estrechos.
!
ADVERTENCIA:
No ajustar ni plegar los espejos
con el vehículo en movimiento.
Esto podría ocasionar un accidente.
B510C01O

COMPONENTES DE SU HYUNDAI

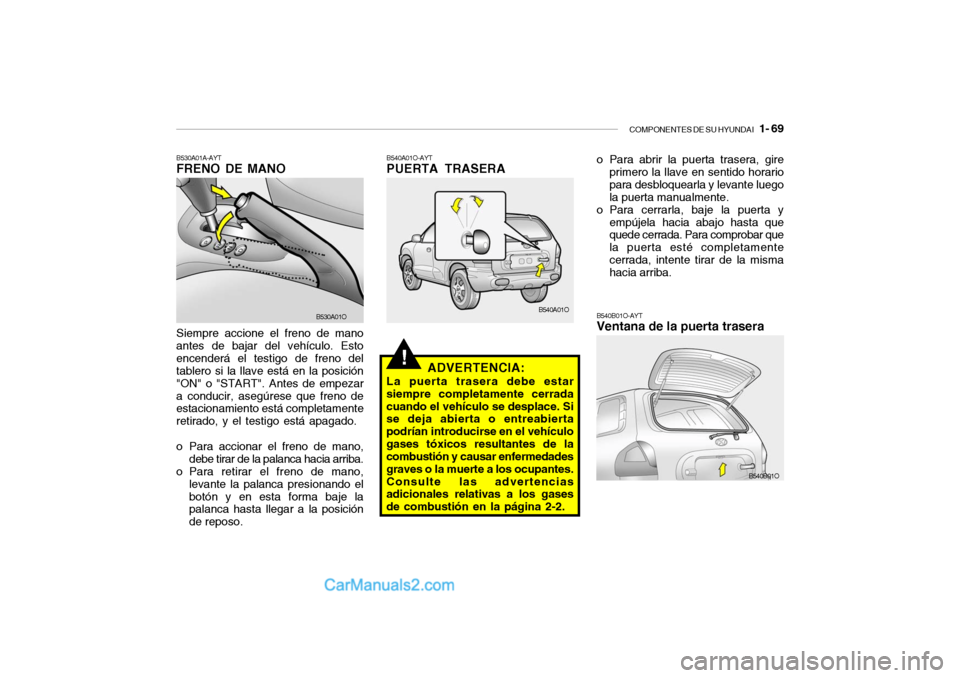

1- 69
B540B01O-AYTVentana de la puerta trasera
B540B01O
B540A01O-AYTPUERTA TRASERA
!
o Para abrir la puerta trasera, gire
primero la llave en sentido horario
para desbloquearla y levante luego
la puerta manualmente.
o Para cerrarla, baje la puerta y
empújela hacia abajo hasta que
quede cerrada. Para comprobar que
la puerta esté completamente
cerrada, intente tirar de la misma
hacia arriba.
B530A01A-AYTFRENO DE MANOSiempre accione el freno de mano
antes de bajar del vehículo. Esto
encenderá el testigo de freno del
tablero si la llave está en la posición
"ON" o "START". Antes de empezar
a conducir, asegúrese que freno de
estacionamiento está completamente
retirado, y el testigo está apagado.
o Para accionar el freno de mano,
debe tirar de la palanca hacia arriba.
o Para retirar el freno de mano,
levante la palanca presionando el
botón y en esta forma baje la
palanca hasta llegar a la posición
de reposo.
B530A01OB540A01O
ADVERTENCIA:
La puerta trasera debe estar
siempre completamente cerrada
cuando el vehículo se desplace. Si
se deja abierta o entreabierta
podrían introducirse en el vehículo
gases tóxicos resultantes de la
combustión y causar enfermedades
graves o la muerte a los ocupantes.
Consulte las advertencias
adicionales relativas a los gases
de combustión en la página 2-2.
