Hyundai Santa Fe 2006 Manual del propietario (in Spanish)

1- 70
COMPONENTES DE SU HYUNDAI
B640A01S-AYTBANDEJA DE SEGURIDAD
(Si está instalado)
B650A01S-AYTPrecauciones con la bandeja1. No coloque objetos sobre la
bandeja. Estos pueden salir
despedidos en cualquier maniobra
y pueden dañar a los pasajeros.
2. No transporte peso innecesario para
mejorar el consumo de gasolina.
3. No transporte personas en el
maletero.
4. Intente mantener equilibrado el
vehículo. Coloque el peso lo más
lejos posible de la parte delantera. o Al empujar el botón de liberación
de la ventana de la puerta trasera
para abrirla, ésta saltará ligeramente
hacia arriba.
Levante la ventana de la puerta
trasera. Ésta se levantará
completamente por si misma tras
levantarla hasta la mitad.
o Para cerrar la ventana de la puerta
trasera, bájela y se cerrará por sí
misma.
Para comprobar que la ventana de
la puerta trasera esté
completamente cerrada, intente tirar
de la misma hacia arriba.
NOTA:El bloqueo de la ventana de la
puerta trasera funciona
conjuntamente con el bloqueo de
la puerta trasera. Para abrir la
ventana de la puerta trasera,
compruebe que la puerta trasera
esté desbloqueada utilizando la
llave o el interruptor de cierre de
puertas centralizado.
B640A01O
Para utilizar la bandeja de seguridad
sacarla del retractor y engancharla al
anclaje como se muestra.

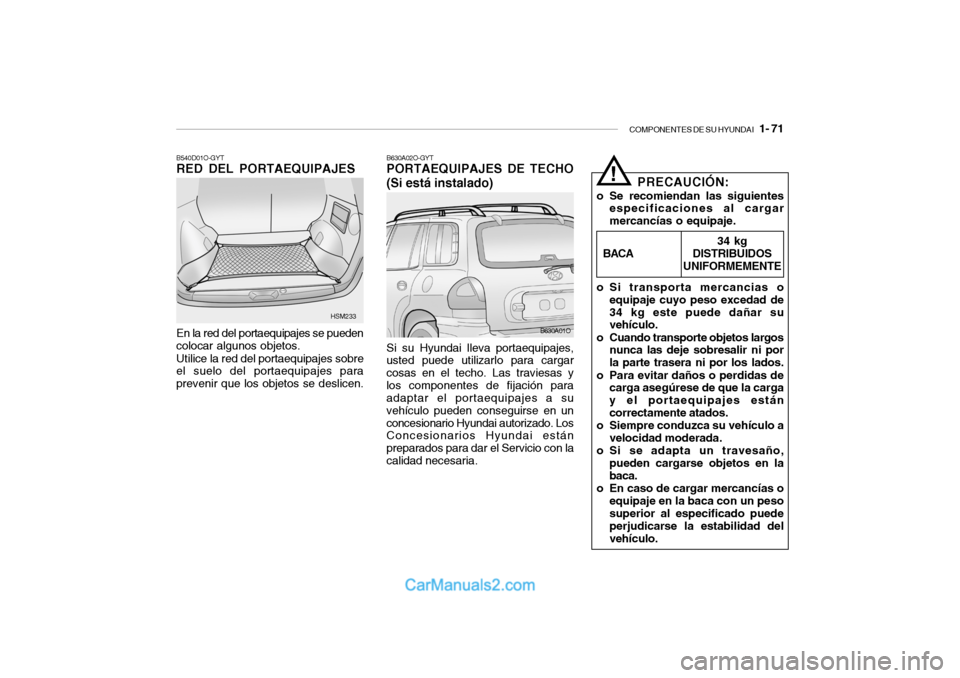

COMPONENTES DE SU HYUNDAI
1- 71
B630A02O-GYTPORTAEQUIPAJES DE TECHO
(Si está instalado)Si su Hyundai lleva portaequipajes,
usted puede utilizarlo para cargar
cosas en el techo. Las traviesas y
los componentes de fijación para
adaptar el portaequipajes a su
vehículo pueden conseguirse en un
concesionario Hyundai autorizado. Los
Concesionarios Hyundai están
preparados para dar el Servicio con la
calidad necesaria.
PRECAUCIÓN:
o Se recomiendan las siguientes
especificaciones al cargar
mercancías o equipaje.
!
o Si transporta mercancias o
equipaje cuyo peso excedad de
34 kg este puede dañar su
vehículo.
o Cuando transporte objetos largos
nunca las deje sobresalir ni por
la parte trasera ni por los lados.
o Para evitar daños o perdidas de
carga asegúrese de que la carga
y el portaequipajes están
correctamente atados.
o Siempre conduzca su vehículo a
velocidad moderada.
o Si se adapta un travesaño,
pueden cargarse objetos en la
baca.
o En caso de cargar mercancías o
equipaje en la baca con un peso
superior al especificado puede
perjudicarse la estabilidad del
vehículo.BACA
34 kg
DISTRIBUIDOS
UNIFORMEMENTE
En la red del portaequipajes se pueden
colocar algunos objetos.
Utilice la red del portaequipajes sobre
el suelo del portaequipajes para
prevenir que los objetos se deslicen.
B540D01O-GYTRED DEL PORTAEQUIPAJES
HSM233
B630A01O

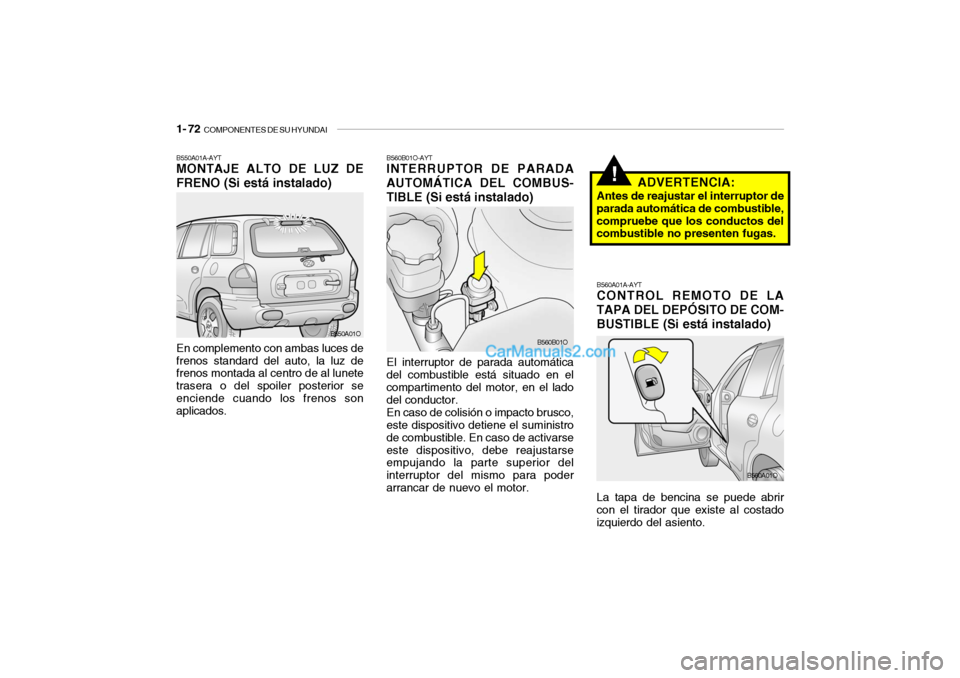

1- 72
COMPONENTES DE SU HYUNDAI
B560B01O-AYTINTERRUPTOR DE PARADA
AUTOMÁTICA DEL COMBUS-
TIBLE (Si está instalado)El interruptor de parada automática
del combustible está situado en el
compartimento del motor, en el lado
del conductor.
En caso de colisión o impacto brusco,
este dispositivo detiene el suministro
de combustible. En caso de activarse
este dispositivo, debe reajustarse
empujando la parte superior del
interruptor del mismo para poder
arrancar de nuevo el motor.
!
ADVERTENCIA:
Antes de reajustar el interruptor de
parada automática de combustible,
compruebe que los conductos del
combustible no presenten fugas.
B550A01A-AYTMONTAJE ALTO DE LUZ DE
FRENO (Si está instalado)En complemento con ambas luces de
frenos standard del auto, la luz de
frenos montada al centro de al lunete
trasera o del spoiler posterior se
enciende cuando los frenos son
aplicados.
B550A01O
B560B01OB560A01A-AYT
CONTROL REMOTO DE LA
TAPA DEL DEPÓSITO DE COM-
BUSTIBLE (Si está instalado)
B560A01O
La tapa de bencina se puede abrir
con el tirador que existe al costado
izquierdo del asiento.

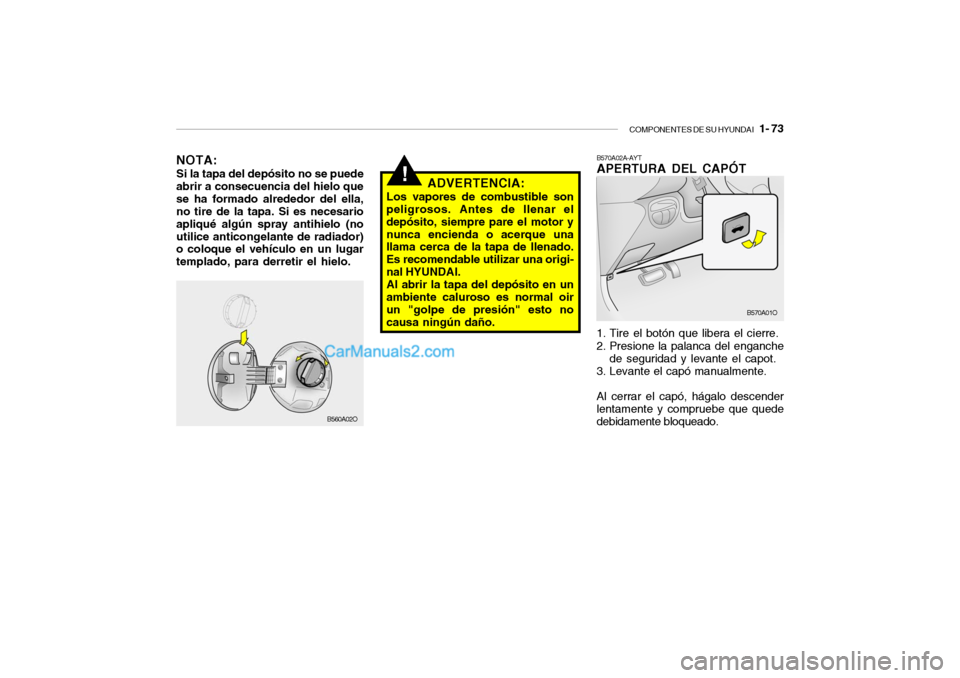

COMPONENTES DE SU HYUNDAI
1- 73
!
B570A02A-AYTAPERTURA DEL CAPÓT1. Tire el botón que libera el cierre.
2. Presione la palanca del enganche
de seguridad y levante el capot.
3. Levante el capó manualmente.
Al cerrar el capó, hágalo descender
lentamente y compruebe que quede
debidamente bloqueado.
B560A02OB570A01O
NOTA:Si la tapa del depósito no se puede
abrir a consecuencia del hielo que
se ha formado alrededor del ella,
no tire de la tapa. Si es necesario
apliqué algún spray antihielo (no
utilice anticongelante de radiador)
o coloque el vehículo en un lugar
templado, para derretir el hielo.
ADVERTENCIA:
Los vapores de combustible son
peligrosos. Antes de llenar el
depósito, siempre pare el motor y
nunca encienda o acerque una
llama cerca de la tapa de llenado.
Es recomendable utilizar una origi-
nal HYUNDAI.
Al abrir la tapa del depósito en un
ambiente caluroso es normal oir
un "golpe de presión" esto no
causa ningún daño.

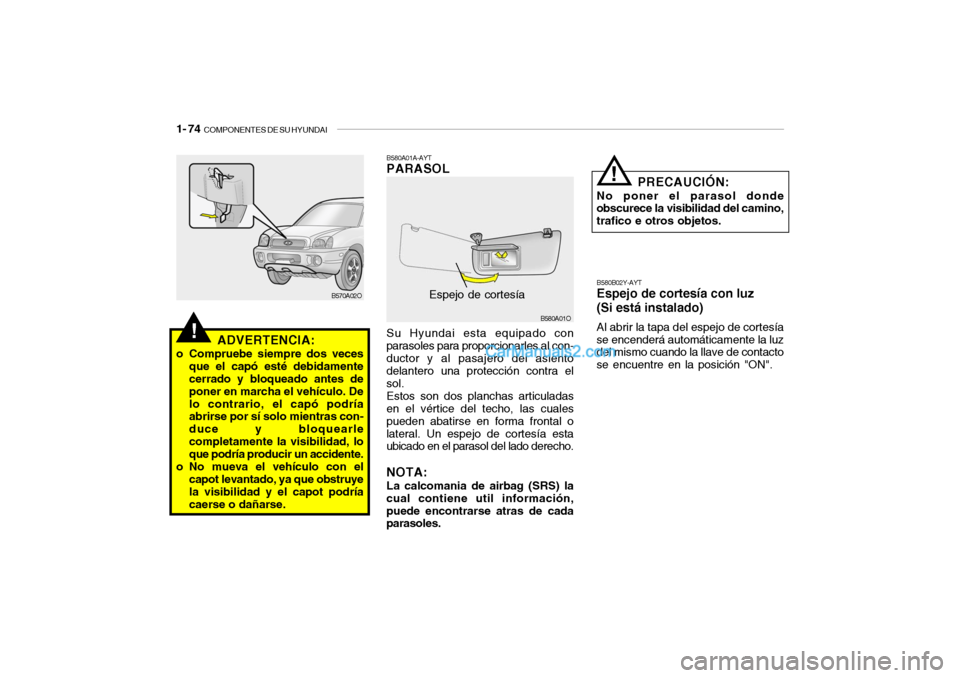

1- 74
COMPONENTES DE SU HYUNDAI
B580A01A-AYTPARASOL
B580B02Y-AYTEspejo de cortesía con luz
(Si está instalado)Al abrir la tapa del espejo de cortesía
se encenderá automáticamente la luz
del mismo cuando la llave de contacto
se encuentre en la posición "ON". Su Hyundai esta equipado con
parasoles para proporcionarles al con-
ductor y al pasajero del asiento
delantero una protección contra el
sol.
Estos son dos planchas articuladas
en el vértice del techo, las cuales
pueden abatirse en forma frontal o
lateral. Un espejo de cortesía esta
ubicado en el parasol del lado derecho.
NOTA:La calcomania de airbag (SRS) la
cual contiene util información,
puede encontrarse atras de cada
parasoles.
PRECAUCIÓN:
No poner el parasol donde
obscurece la visibilidad del camino,
trafico e otros objetos.
Espejo de cortesía
!
ADVERTENCIA:
o Compruebe siempre dos veces
que el capó esté debidamente
cerrado y bloqueado antes de
poner en marcha el vehículo. De
lo contrario, el capó podría
abrirse por sí solo mientras con-
duce y bloquearle
completamente la visibilidad, lo
que podría producir un accidente.
o No mueva el vehículo con el
capot levantado, ya que obstruye
la visibilidad y el capot podría
caerse o dañarse.
B570A02O
B580A01O
!

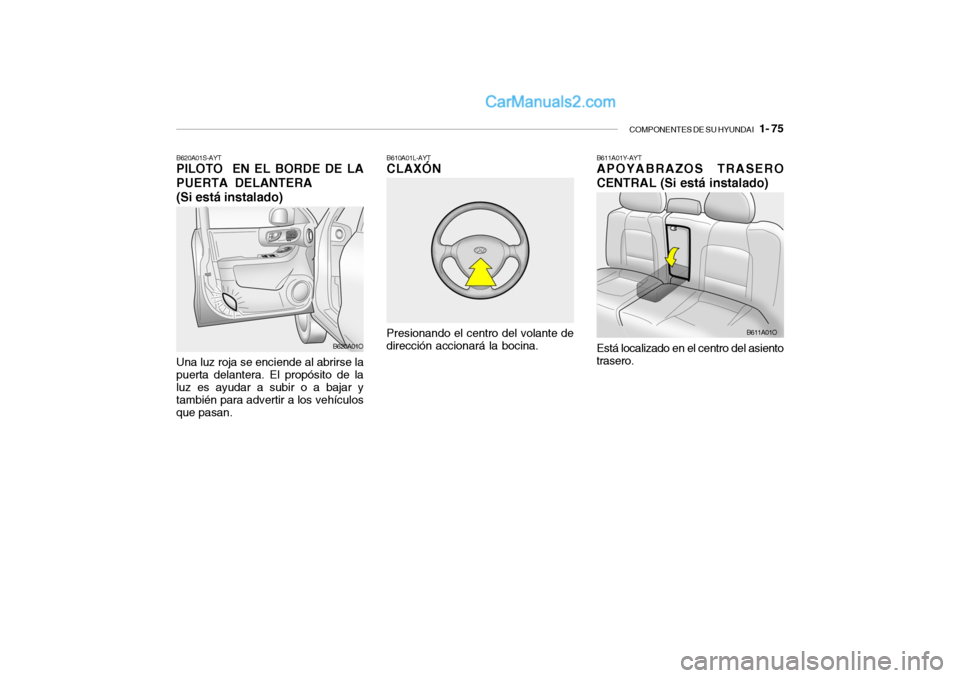

COMPONENTES DE SU HYUNDAI
1- 75
B610A01L-AYTCLAXÓN
B611A01Y-AYTAPOYABRAZOS TRASERO
CENTRAL (Si está instalado)
Presionando el centro del volante de
dirección accionará la bocina.
B620A01S-AYTPILOTO EN EL BORDE DE LA
PUERTA DELANTERA
(Si está instalado)Una luz roja se enciende al abrirse la
puerta delantera. El propósito de la
luz es ayudar a subir o a bajar y
también para advertir a los vehículos
que pasan.
B620A01OB611A01O
Está localizado en el centro del asiento
trasero.

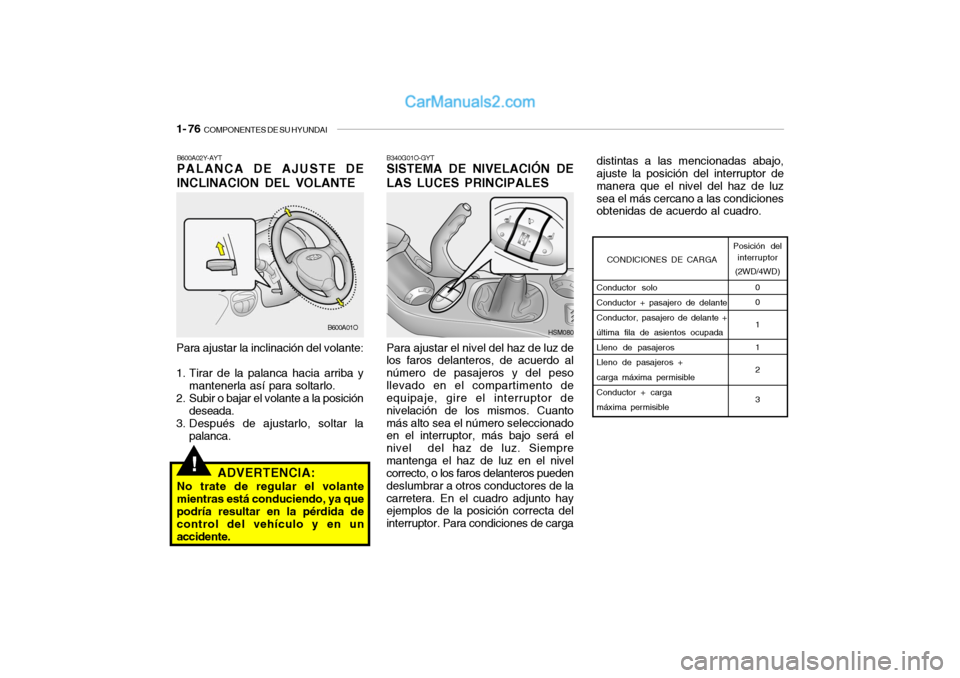

1- 76
COMPONENTES DE SU HYUNDAI
B340G01O-GYTSISTEMA DE NIVELACIÓN DE
LAS LUCES PRINCIPALESPara ajustar el nivel del haz de luz de
los faros delanteros, de acuerdo al
número de pasajeros y del peso
llevado en el compartimento de
equipaje, gire el interruptor de
nivelación de los mismos. Cuanto
más alto sea el número seleccionado
en el interruptor, más bajo será el
nivel del haz de luz. Siempre
mantenga el haz de luz en el nivel
correcto, o los faros delanteros pueden
deslumbrar a otros conductores de la
carretera. En el cuadro adjunto hay
ejemplos de la posición correcta del
interruptor. Para condiciones de cargadistintas a las mencionadas abajo,
ajuste la posición del interruptor de
manera que el nivel del haz de luz
sea el más cercano a las condiciones
obtenidas de acuerdo al cuadro.
CONDICIONES DE CARGA
Conductor solo
Conductor + pasajero de delante
Conductor, pasajero de delante +
última fila de asientos ocupada
Lleno de pasajeros
Lleno de pasajeros +
carga máxima permisible
Conductor + carga
máxima permisiblePosición del
interruptor
(2WD/4WD)
0
0
1
1
2
3
B600A02Y-AYTPALANCA DE AJUSTE DE
INCLINACION DEL VOLANTEPara ajustar la inclinación del volante:
1. Tirar de la palanca hacia arriba y
mantenerla así para soltarlo.
2. Subir o bajar el volante a la posición
deseada.
3. Después de ajustarlo, soltar la
palanca.
!
ADVERTENCIA:
No trate de regular el volante
mientras está conduciendo, ya que
podría resultar en la pérdida de
control del vehículo y en un
accidente.
B600A01O
HSM080

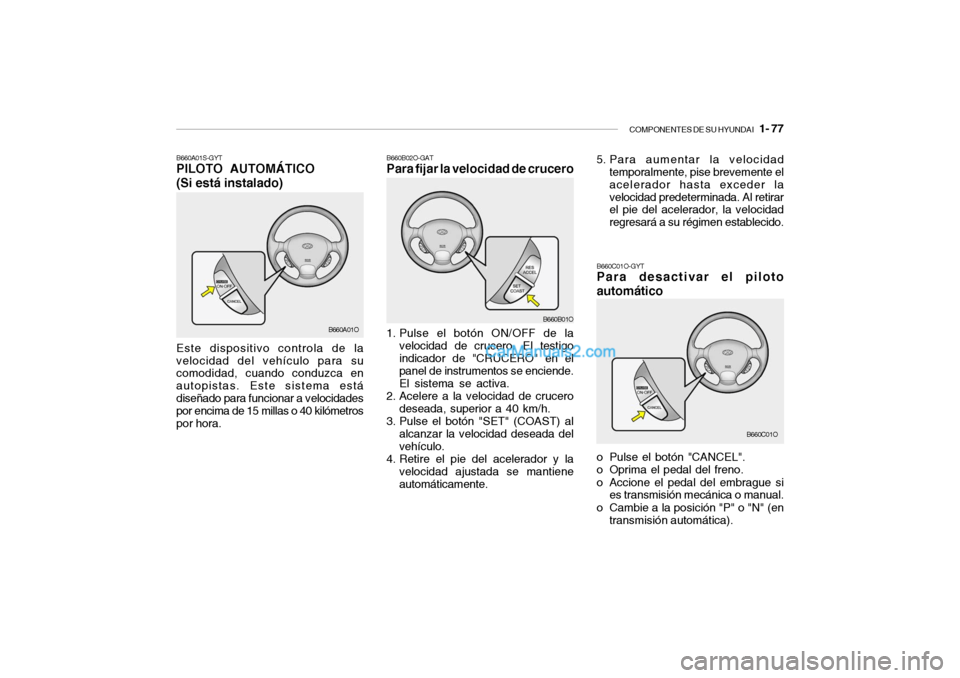

COMPONENTES DE SU HYUNDAI
1- 77
B660B02O-GATPara fijar la velocidad de crucero1. Pulse el botón ON/OFF de la
velocidad de crucero. El testigo
indicador de "CRUCERO" en el
panel de instrumentos se enciende.
El sistema se activa.
2. Acelere a la velocidad de crucero
deseada, superior a 40 km/h.
3. Pulse el botón "SET" (COAST) al
alcanzar la velocidad deseada del
vehículo.
4. Retire el pie del acelerador y la
velocidad ajustada se mantiene
automáticamente.5. Para aumentar la velocidad
temporalmente, pise brevemente el
acelerador hasta exceder la
velocidad predeterminada. Al retirar
el pie del acelerador, la velocidad
regresará a su régimen establecido.
B660C01O-GYTPara desactivar el piloto
automáticoo Pulse el botón "CANCEL".
o Oprima el pedal del freno.
o Accione el pedal del embrague si
es transmisión mecánica o manual.
o Cambie a la posición "P" o "N" (en
transmisión automática).
B660A01S-GYTPILOTO AUTOMÁTICO
(Si está instalado)Este dispositivo controla de la
velocidad del vehículo para su
comodidad, cuando conduzca en
autopistas. Este sistema está
diseñado para funcionar a velocidades
por encima de 15 millas o 40 kilómetros
por hora.
B660A01OB660B01O
B660C01O

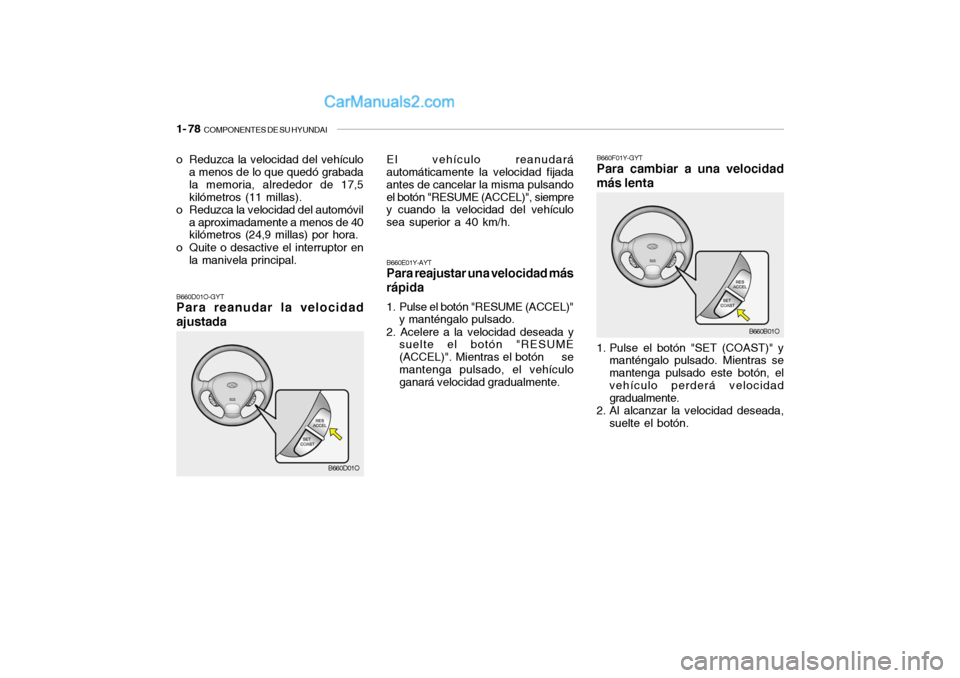

1- 78
COMPONENTES DE SU HYUNDAI
El vehículo reanudará
automáticamente la velocidad fijada
antes de cancelar la misma pulsando
el botón "RESUME (ACCEL)", siempre
y cuando la velocidad del vehículo
sea superior a 40 km/h.B660E01Y-AYTPara reajustar una velocidad más
rápida1. Pulse el botón "RESUME (ACCEL)"
y manténgalo pulsado.
2. Acelere a la velocidad deseada y
suelte el botón "RESUME
(ACCEL)". Mientras el botón se
mantenga pulsado, el vehículo
ganará velocidad gradualmente.
B660F01Y-GYTPara cambiar a una velocidad
más lenta1. Pulse el botón "SET (COAST)" y
manténgalo pulsado. Mientras se
mantenga pulsado este botón, el
vehículo perderá velocidad
gradualmente.
2. Al alcanzar la velocidad deseada,
suelte el botón. o Reduzca la velocidad del vehículo
a menos de lo que quedó grabada
la memoria, alrededor de 17,5
kilómetros (11 millas).
o Reduzca la velocidad del automóvil
a aproximadamente a menos de 40
kilómetros (24,9 millas) por hora.
o Quite o desactive el interruptor en
la manivela principal.
B660D01O-GYTPara reanudar la velocidad
ajustada
B660D01OB660B01O

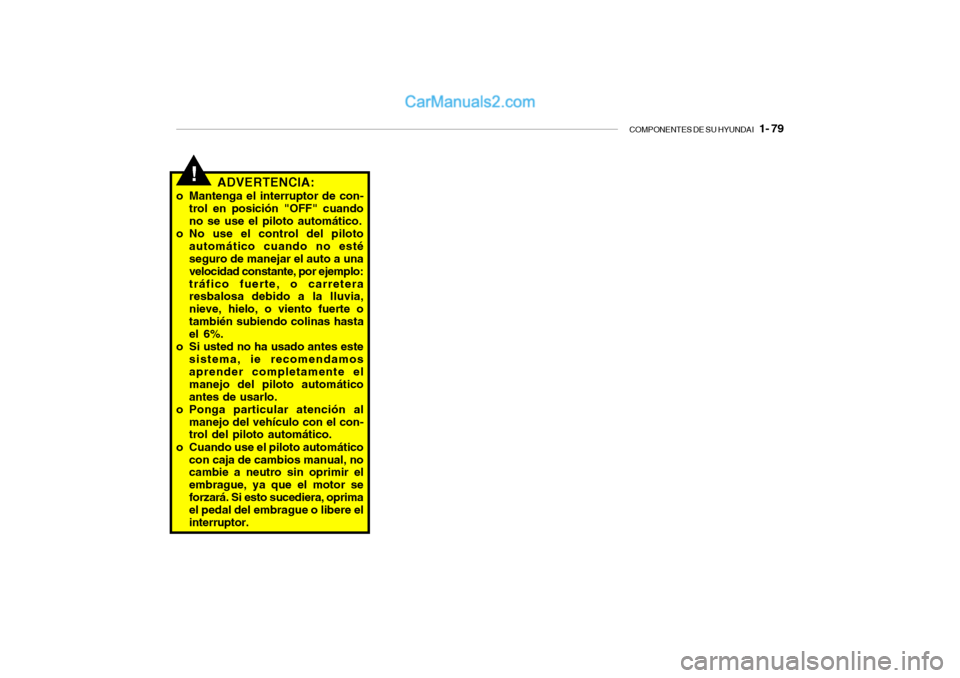

COMPONENTES DE SU HYUNDAI
1- 79
ADVERTENCIA:
o Mantenga el interruptor de con-
trol en posición "OFF" cuando
no se use el piloto automático.
o No use el control del piloto
automático cuando no esté
seguro de manejar el auto a una
velocidad constante, por ejemplo:
tráfico fuerte, o carretera
resbalosa debido a la lluvia,
nieve, hielo, o viento fuerte o
también subiendo colinas hasta
el 6%.
o Si usted no ha usado antes este
sistema, ie recomendamos
aprender completamente el
manejo del piloto automático
antes de usarlo.
o Ponga particular atención al
manejo del vehículo con el con-
trol del piloto automático.
o Cuando use el piloto automático
con caja de cambios manual, no
cambie a neutro sin oprimir el
embrague, ya que el motor se
forzará. Si esto sucediera, oprima
el pedal del embrague o libere el
interruptor.
!
