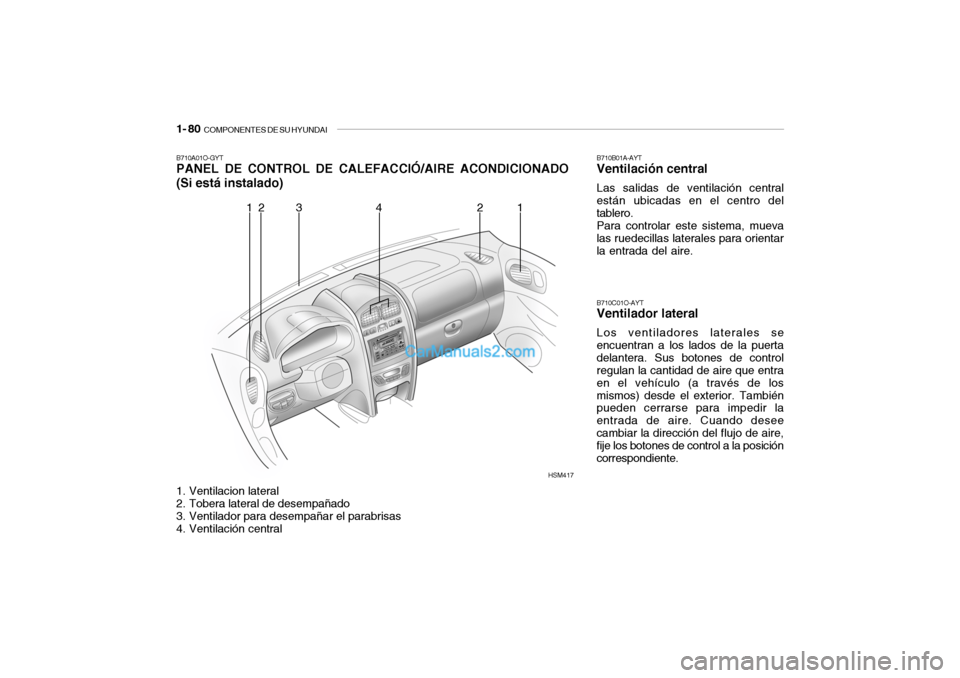

Hyundai Santa Fe 2006 Manual del propietario (in Spanish)

1- 80
COMPONENTES DE SU HYUNDAI
B710A01O-GYTPANEL DE CONTROL DE CALEFACCIÓ/AIRE ACONDICIONADO
(Si está instalado)1. Ventilacion lateral
2. Tobera lateral de desempañado
3. Ventilador para desempañar el parabrisas
4. Ventilación central
B710B01A-AYTVentilación centralLas salidas de ventilación central
están ubicadas en el centro del
tablero.
Para controlar este sistema, mueva
las ruedecillas laterales para orientar
la entrada del aire.B710C01O-AYTVentilador lateralLos ventiladores laterales se
encuentran a los lados de la puerta
delantera. Sus botones de control
regulan la cantidad de aire que entra
en el vehículo (a través de los
mismos) desde el exterior. También
pueden cerrarse para impedir la
entrada de aire. Cuando desee
cambiar la dirección del flujo de aire,
fije los botones de control a la posición
correspondiente.
12 3 4 12
HSM417

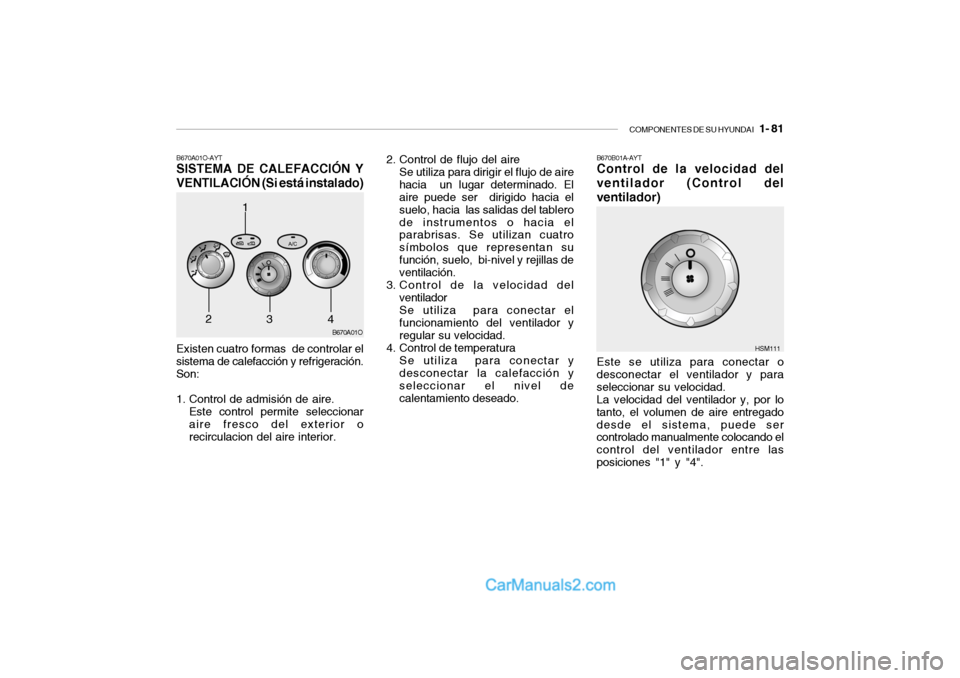

COMPONENTES DE SU HYUNDAI
1- 81
B670A01O-AYTSISTEMA DE CALEFACCIÓN Y
VENTILACIÓN (Si está instalado)Existen cuatro formas de controlar el
sistema de calefacción y refrigeración.
Son:
1. Control de admisión de aire.
Este control permite seleccionar
aire fresco del exterior o
recirculacion del aire interior.2. Control de flujo del aire
Se utiliza para dirigir el flujo de aire
hacia un lugar determinado. El
aire puede ser dirigido hacia el
suelo, hacia las salidas del tablero
de instrumentos o hacia el
parabrisas. Se utilizan cuatro
símbolos que representan su
función, suelo, bi-nivel y rejillas de
ventilación.
3. Control de la velocidad del
ventilador
Se utiliza para conectar el
funcionamiento del ventilador y
regular su velocidad.
4. Control de temperatura
Se utiliza para conectar y
desconectar la calefacción y
seleccionar el nivel de
calentamiento deseado.
B670B01A-AYTControl de la velocidad del
ventilador (Control del
ventilador)Este se utiliza para conectar o
desconectar el ventilador y para
seleccionar su velocidad.
La velocidad del ventilador y, por lo
tanto, el volumen de aire entregado
desde el sistema, puede ser
controlado manualmente colocando el
control del ventilador entre las
posiciones "1" y "4".
HSM111
B670A01O
1
2
34

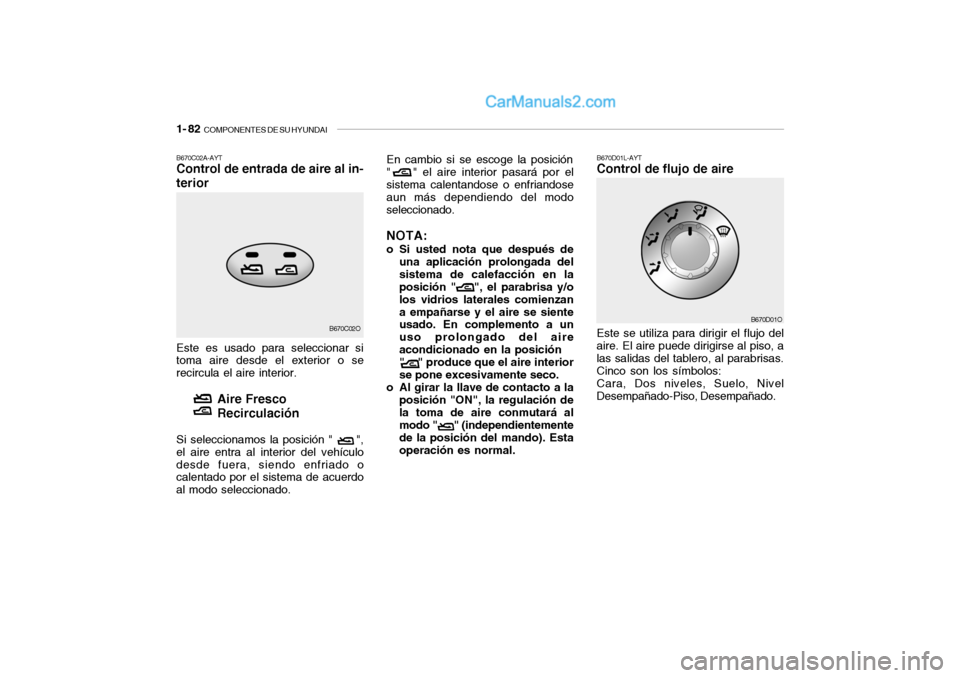

1- 82
COMPONENTES DE SU HYUNDAI
B670D01L-AYTControl de flujo de aireEste se utiliza para dirigir el flujo del
aire. El aire puede dirigirse al piso, a
las salidas del tablero, al parabrisas.
Cinco son los símbolos:
Cara, Dos niveles, Suelo, Nivel
Desempañado-Piso, Desempañado.
B670D01O
B670C02A-AYTControl de entrada de aire al in-
teriorEste es usado para seleccionar si
toma aire desde el exterior o se
recircula el aire interior.
Aire Fresco
Recirculación
Si seleccionamos la posición " ",
el aire entra al interior del vehículo
desde fuera, siendo enfriado o
calentado por el sistema de acuerdo
al modo seleccionado.En cambio si se escoge la posición
" " el aire interior pasará por el
sistema calentandose o enfriandose
aun más dependiendo del modo
seleccionado.
NOTA:o Si usted nota que después de
una aplicación prolongada del
sistema de calefacción en la
posición " ", el parabrisa y/o
los vidrios laterales comienzan
a empañarse y el aire se siente
usado. En complemento a un
uso prolongado del aire
acondicionado en la posición
" " produce que el aire interior
se pone excesivamente seco.
o Al girar la llave de contacto a la
posición "ON", la regulación de
la toma de aire conmutará al
modo " " (independientemente
de la posición del mando). Esta
operación es normal.
B670C02O

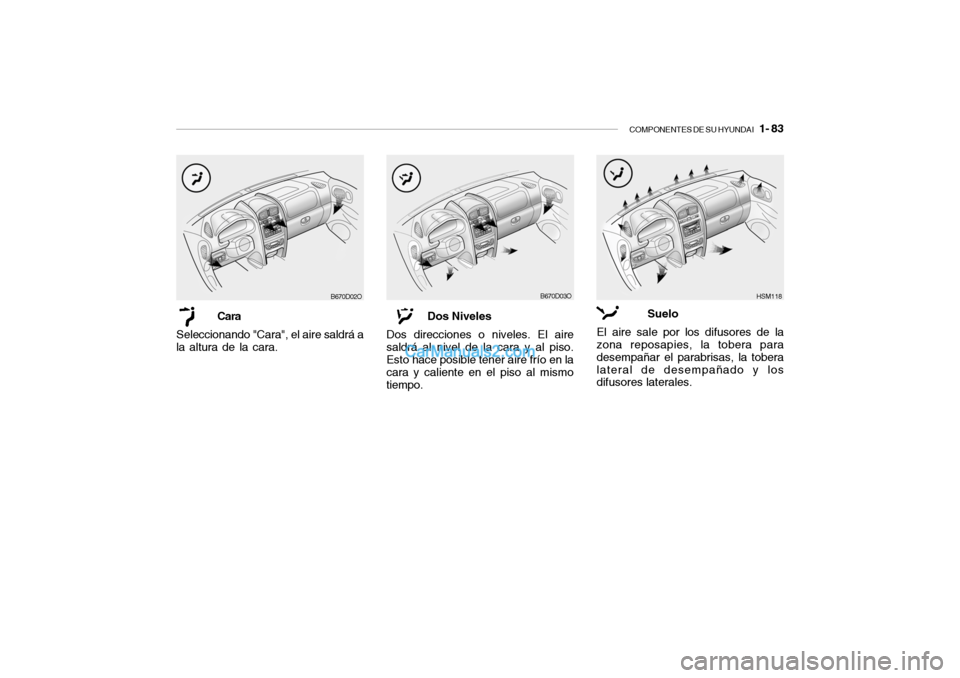

COMPONENTES DE SU HYUNDAI
1- 83
Cara
Seleccionando "Cara", el aire saldrá a
la altura de la cara.Dos Niveles
Dos direcciones o niveles. El aire
saldrá al nivel de la cara y al piso.
Esto hace posible tener aire frío en la
cara y caliente en el piso al mismo
tiempo.
B670D02O
B670D03O
Suelo
El aire sale por los difusores de la
zona reposapies, la tobera para
desempañar el parabrisas, la tobera
lateral de desempañado y los
difusores laterales.
HSM118

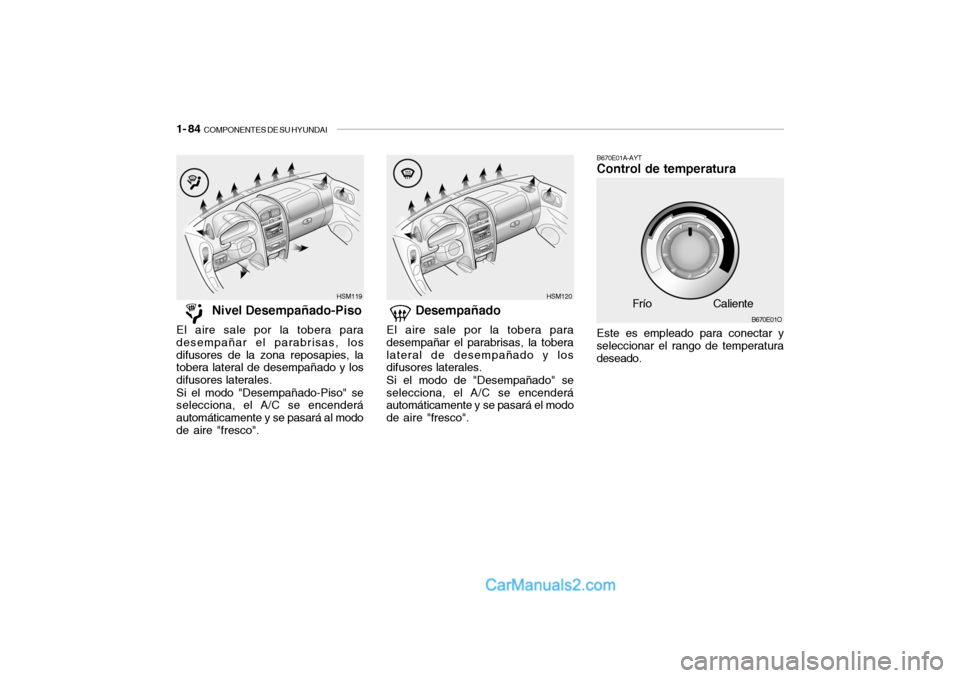

1- 84
COMPONENTES DE SU HYUNDAI
B670E01A-AYTControl de temperaturaEste es empleado para conectar y
seleccionar el rango de temperatura
deseado.
B670E01O
HSM120
HSM119
Nivel Desempañado-Piso
El aire sale por la tobera para
desempañar el parabrisas, los
difusores de la zona reposapies, la
tobera lateral de desempañado y los
difusores laterales.
Si el modo "Desempañado-Piso" se
selecciona, el A/C se encenderá
automáticamente y se pasará al modo
de aire "fresco".
Desempañado
El aire sale por la tobera para
desempañar el parabrisas, la tobera
lateral de desempañado y los
difusores laterales.
Si el modo de "Desempañado" se
selecciona, el A/C se encenderá
automáticamente y se pasará el modo
de aire "fresco".Frío Caliente

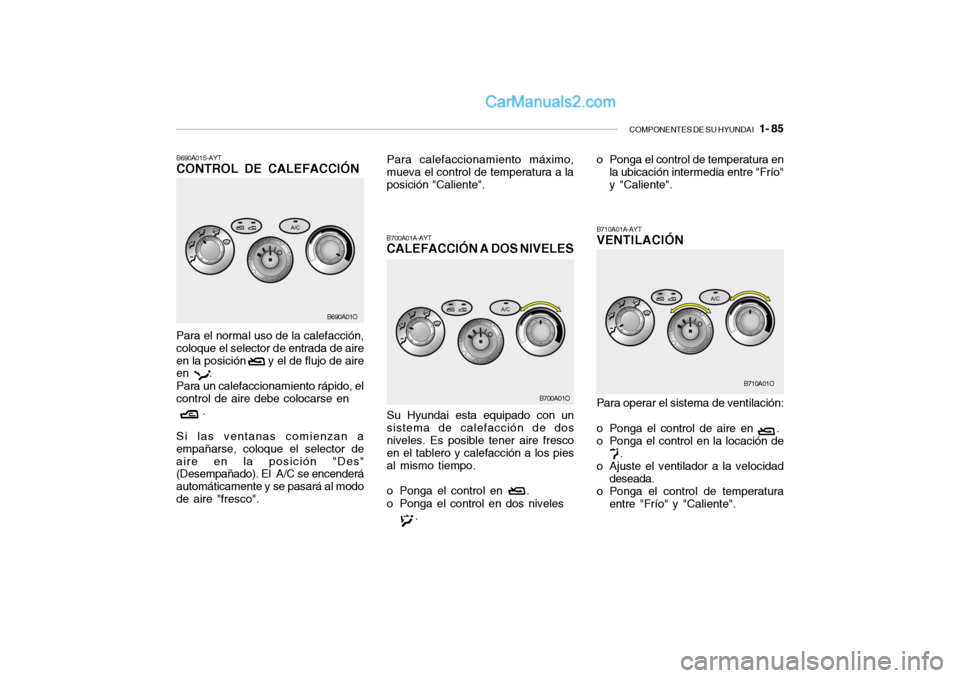

COMPONENTES DE SU HYUNDAI
1- 85
Para el normal uso de la calefacción,
coloque el selector de entrada de aire
en la posición y el de flujo de aire
en .
Para un calefaccionamiento rápido, el
control de aire debe colocarse en
.
Si las ventanas comienzan a
empañarse, coloque el selector de
aire en la posición "Des"
(Desempañado). El A/C se encenderá
automáticamente y se pasará al modo
de aire "fresco".B690A01S-AYTCONTROL DE CALEFACCIÓN
B700A01A-AYTCALEFACCIÓN A DOS NIVELESSu Hyundai esta equipado con un
sistema de calefacción de dos
niveles. Es posible tener aire fresco
en el tablero y calefacción a los pies
al mismo tiempo.
o Ponga el control en .
o Ponga el control en dos niveles
.
B690A01O
B700A01OB710A01A-AYT
VENTILACIÓNo Ponga el control de temperatura en
la ubicación intermedia entre "Frío"
y "Caliente".
Para operar el sistema de ventilación:
o Ponga el control de aire en .
o Ponga el control en la locación de
.
o Ajuste el ventilador a la velocidad
deseada.
o Ponga el control de temperatura
entre "Frío" y "Caliente".
B710A01O
Para calefaccionamiento máximo,
mueva el control de temperatura a la
posición "Caliente".

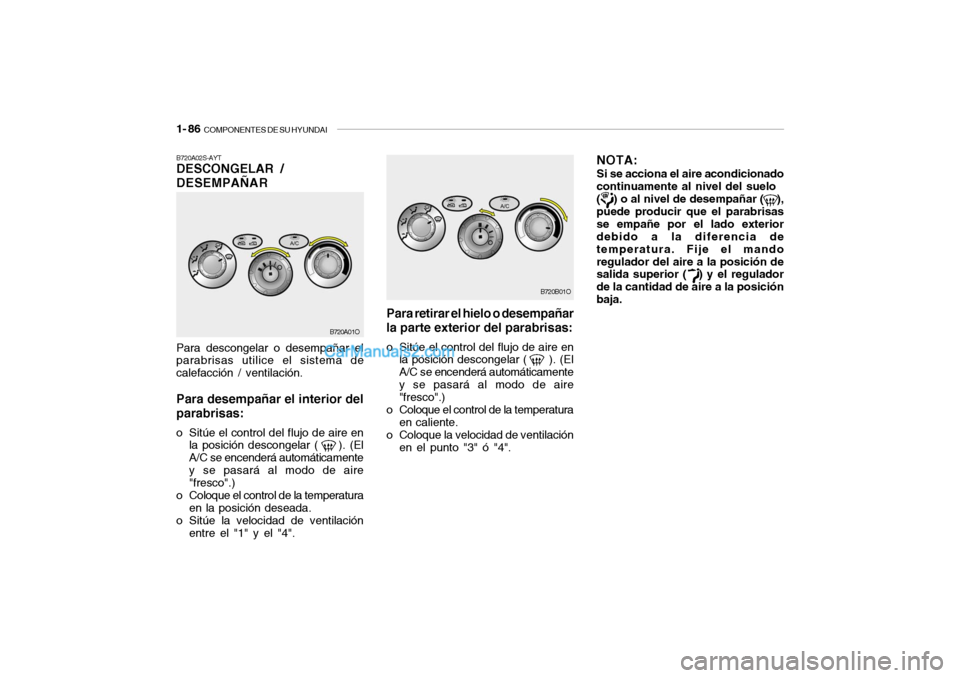

1- 86
COMPONENTES DE SU HYUNDAI
B720A02S-AYTDESCONGELAR /
DESEMPAÑARPara descongelar o desempañar el
parabrisas utilice el sistema de
calefacción / ventilación.Para desempañar el interior del
parabrisas:o Sitúe el control del flujo de aire en
la posición descongelar ( ). (El
A/C se encenderá automáticamente
y se pasará al modo de aire
"fresco".)
o Coloque el control de la temperatura
en la posición deseada.
o Sitúe la velocidad de ventilación
entre el "1" y el "4".
Para retirar el hielo o desempañar
la parte exterior del parabrisas:o Sitúe el control del flujo de aire en
la posición descongelar ( ). (El
A/C se encenderá automáticamente
y se pasará al modo de aire
"fresco".)
o Coloque el control de la temperatura
en caliente.
o Coloque la velocidad de ventilación
en el punto "3" ó "4".
B720A01OB720B01O
NOTA:Si se acciona el aire acondicionado
continuamente al nivel del suelo
( ) o al nivel de desempañar ( ),
puede producir que el parabrisas
se empañe por el lado exterior
debido a la diferencia de
temperatura. Fije el mando
regulador del aire a la posición de
salida superior ( ) y el regulador
de la cantidad de aire a la posición
baja.

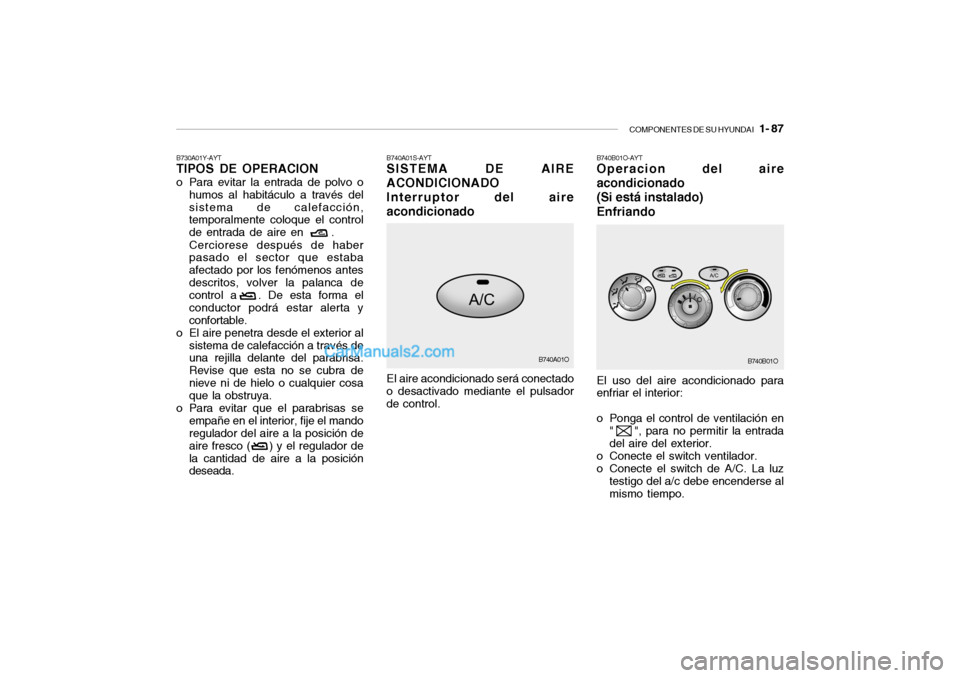

COMPONENTES DE SU HYUNDAI
1- 87
B740B01O-AYTOperacion del aire
acondicionado
(Si está instalado)
EnfriandoEl uso del aire acondicionado para
enfriar el interior:
o Ponga el control de ventilación en
" ", para no permitir la entrada
del aire del exterior.
o Conecte el switch ventilador.
o Conecte el switch de A/C. La luz
testigo del a/c debe encenderse al
mismo tiempo.
B740B01O
B730A01Y-AYTTIPOS DE OPERACIONo Para evitar la entrada de polvo o
humos al habitáculo a través del
sistema de calefacción,
temporalmente coloque el control
de entrada de aire en .
Cerciorese después de haber
pasado el sector que estaba
afectado por los fenómenos antes
descritos, volver la palanca de
control a . De esta forma el
conductor podrá estar alerta y
confortable.
o El aire penetra desde el exterior al
sistema de calefacción a través de
una rejilla delante del parabrisa.
Revise que esta no se cubra de
nieve ni de hielo o cualquier cosa
que la obstruya.
o Para evitar que el parabrisas se
empañe en el interior, fije el mando
regulador del aire a la posición de
aire fresco ( ) y el regulador de
la cantidad de aire a la posición
deseada.
B740A01S-AYTSISTEMA DE AIRE
ACONDICIONADO
Interruptor del aire
acondicionadoEl aire acondicionado será conectado
o desactivado mediante el pulsador
de control.
B740A01O

1- 88
COMPONENTES DE SU HYUNDAI

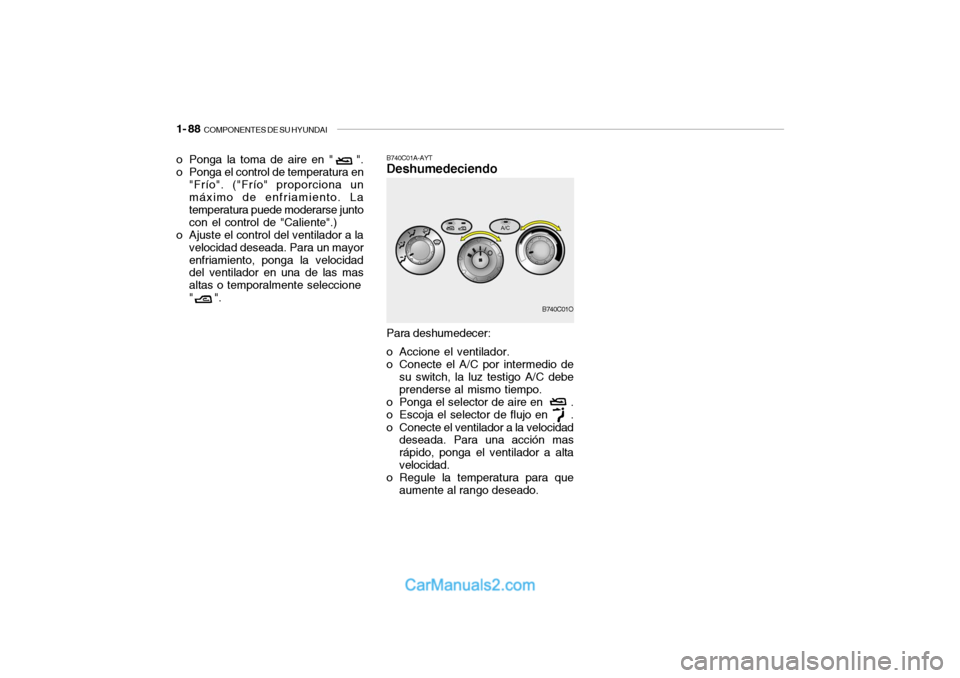

B740C01A-AYTDeshumedeciendo
o Ponga la toma de aire en " ".
o Ponga el control de temperatura en
"Frío". ("Frío" proporciona un
máximo de enfriamiento. La
temperatura puede moderarse junto
con el control de "Caliente".)
o Ajuste el control del ventilador a la
velocidad deseada. Para un mayor
enfriamiento, ponga la velocidad
del ventilador en una de las mas
altas o temporalmente seleccione
" ".
Para deshumedecer:
o Accione el ventilador.
o Conecte el A/C por intermedio de
su switch, la luz testigo A/C debe
prenderse al mismo tiempo.
o Ponga el selector de aire en .
o Escoja el selector de flujo en .
o Conecte el ventilador a la velocidad
deseada. Para una acción mas
rápido, ponga el ventilador a alta
velocidad.
o Regule la temperatura para que
aumente al rango deseado.
B740C01O

COMPONENTES DE SU HYUNDAI
1- 89

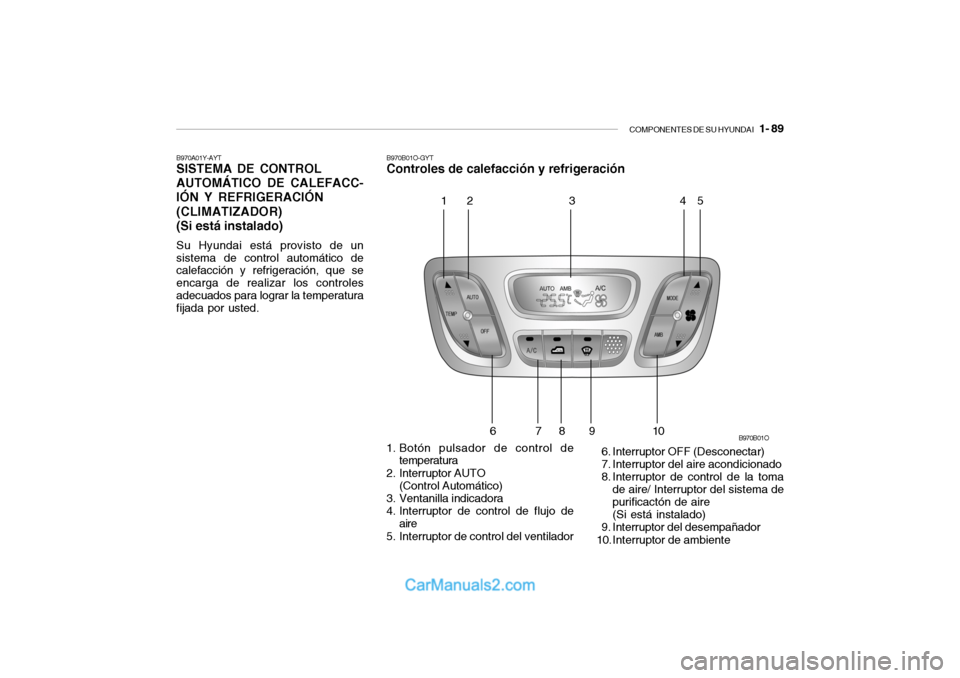

B970A01Y-AYTSISTEMA DE CONTROL
AUTOMÁTICO DE CALEFACC-
IÓN Y REFRIGERACIÓN
(CLIMATIZADOR)
(Si está instalado)Su Hyundai está provisto de un
sistema de control automático de
calefacción y refrigeración, que se
encarga de realizar los controles
adecuados para lograr la temperatura
fijada por usted.
B970B01O
12 3 45
6789 10
B970B01O-GYTControles de calefacción y refrigeración1. Botón pulsador de control de
temperatura
2. Interruptor AUTO
(Control Automático)
3. Ventanilla indicadora
4. Interruptor de control de flujo de
aire
5. Interruptor de control del ventilador 6. Interruptor OFF (Desconectar)
7. Interruptor del aire acondicionado
8. Interruptor de control de la toma
de aire/ Interruptor del sistema de
purificactón de aire
(Si está instalado)
9. Interruptor del desempañador
10. Interruptor de ambiente
