1CARACTÉRISTIQUES DE VOTRE HYUNDAI
130
vous pouvez régler le mode Température de centigrade enfahrenheit comme suit;
Appuyez simultanément sur le bou-
ton " MODE " et " DUAL " durant 3secondes. Cet affichage indique que l'unité de température est réglée en centigrades ou en fahrenheit. (°C


°F or °F


°C)

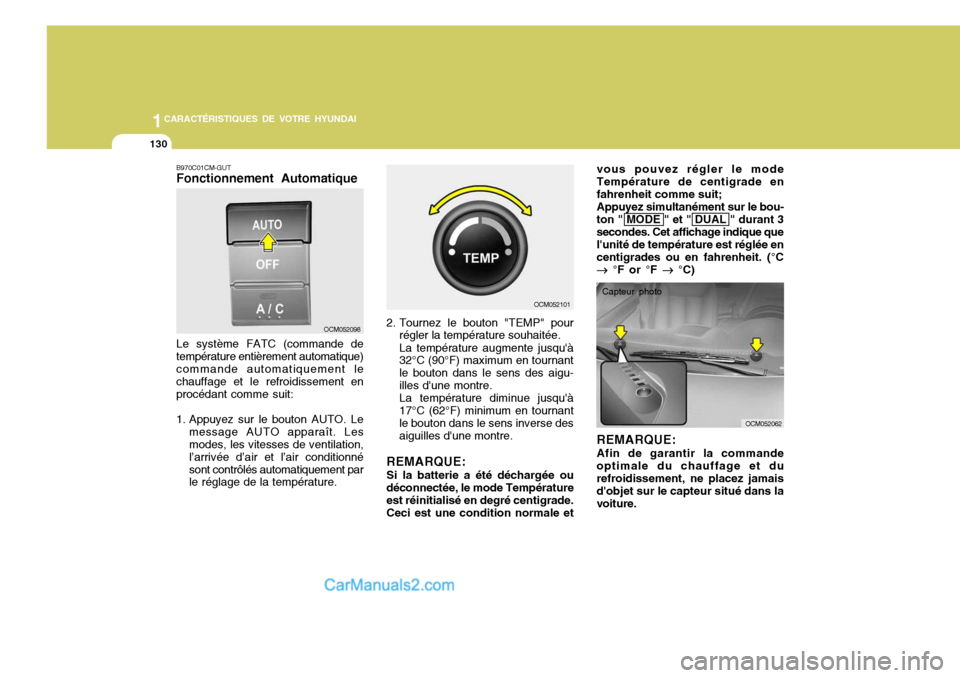

B970C01CM-GUT Fonctionnement Automatique Le système FATC (commande de température entièrement automatique)commande automatiquement le chauffage et le refroidissement en procédant comme suit:
1. Appuyez sur le bouton AUTO. Le
message AUTO apparaît. Les modes, les vitesses de ventilation, l’arrivée d’air et l’air conditionnésont contrôlés automatiquement par le réglage de la température. 2. Tournez le bouton "TEMP" pour
régler la température souhaitée. La température augmente jusqu'à 32°C (90°F) maximum en tournant le bouton dans le sens des aigu-illes d'une montre.La température diminue jusqu'à17°C (62°F) minimum en tournant le bouton dans le sens inverse des aiguilles d'une montre.
REMARQUE: Si la batterie a été déchargée ou
déconnectée, le mode Températureest réinitialisé en degré centigrade. Ceci est une condition normale et
OCM052098 OCM052101
OCM052062
REMARQUE: Afin de garantir la commande
optimale du chauffage et du refroidissement, ne placez jamais d'objet sur le capteur situé dans la voiture. Capteur photo

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
131
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
131

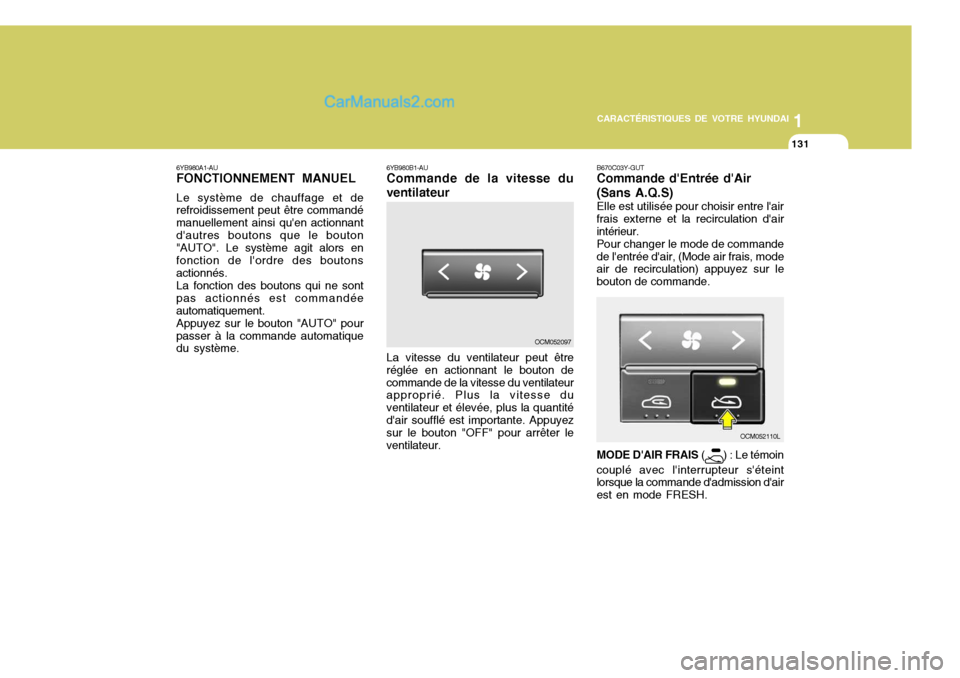

6YB980B1-AU Commande de la vitesse du ventilateur
La vitesse du ventilateur peut être
réglée en actionnant le bouton de commande de la vitesse du ventilateur approprié. Plus la vitesse du ventilateur et élevée, plus la quantitéd'air soufflé est importante. Appuyez sur le bouton "OFF" pour arrêter le ventilateur.
6YB980A1-AU FONCTIONNEMENT MANUEL Le système de chauffage et de
refroidissement peut être commandé manuellement ainsi qu'en actionnantd'autres boutons que le bouton "AUTO". Le système agit alors en fonction de l'ordre des boutonsactionnés.
La fonction des boutons qui ne sont
pas actionnés est commandéeautomatiquement. Appuyez sur le bouton "AUTO" pour
passer à la commande automatique du système.
OCM052097
OCM052110L
B670C03Y-GUT Commande d'Entrée d'Air (Sans A.Q.S) Elle est utilisée pour choisir entre l'air frais externe et la recirculation d'airintérieur.Pour changer le mode de commandede l'entrée d'air, (Mode air frais, mode air de recirculation) appuyez sur le bouton de commande. MODE D'AIR FRAIS
(
) : Le témoin
couplé avec l'interrupteur s'éteint lorsque la commande d'admission d'air est en mode FRESH.

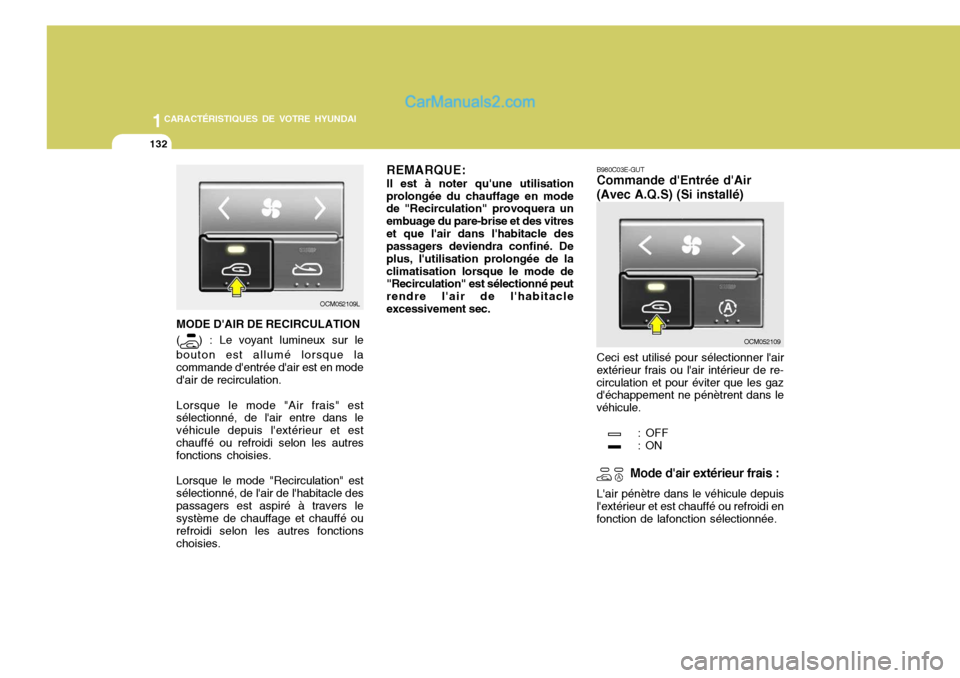

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
132
B980C03E-GUT Commande d'Entrée d'Air (Avec A.Q.S) (Si installé) Ceci est utilisé pour sélectionner l'air
extérieur frais ou l'air intérieur de re- circulation et pour éviter que les gaz d'échappement ne pénètrent dans le véhicule.
: OFF : ON
Mode d'air extérieur frais :
L'air pénètre dans le véhicule depuis
l'extérieur et est chauffé ou refroidi en fonction de lafonction sélectionnée.
MODE D'AIR DE RECIRCULATION (
) : Le voyant lumineux sur le
bouton est allumé lorsque la commande d'entrée d'air est en moded'air de recirculation. Lorsque le mode "Air frais" est sélectionné, de l'air entre dans le véhicule depuis l'extérieur et estchauffé ou refroidi selon les autres fonctions choisies. Lorsque le mode "Recirculation" est sélectionné, de l'air de l'habitacle despassagers est aspiré à travers le système de chauffage et chauffé ou refroidi selon les autres fonctionschoisies. REMARQUE:
Il est à noter qu'une utilisation
prolongée du chauffage en mode de "Recirculation" provoquera un embuage du pare-brise et des vitreset que l'air dans l'habitacle des passagers deviendra confiné. De plus, l'utilisation prolongée de laclimatisation lorsque le mode de "Recirculation" est sélectionné peut rendre l'air de l'habitacleexcessivement sec.
OCM052109L
OCM052109

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
133
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
133

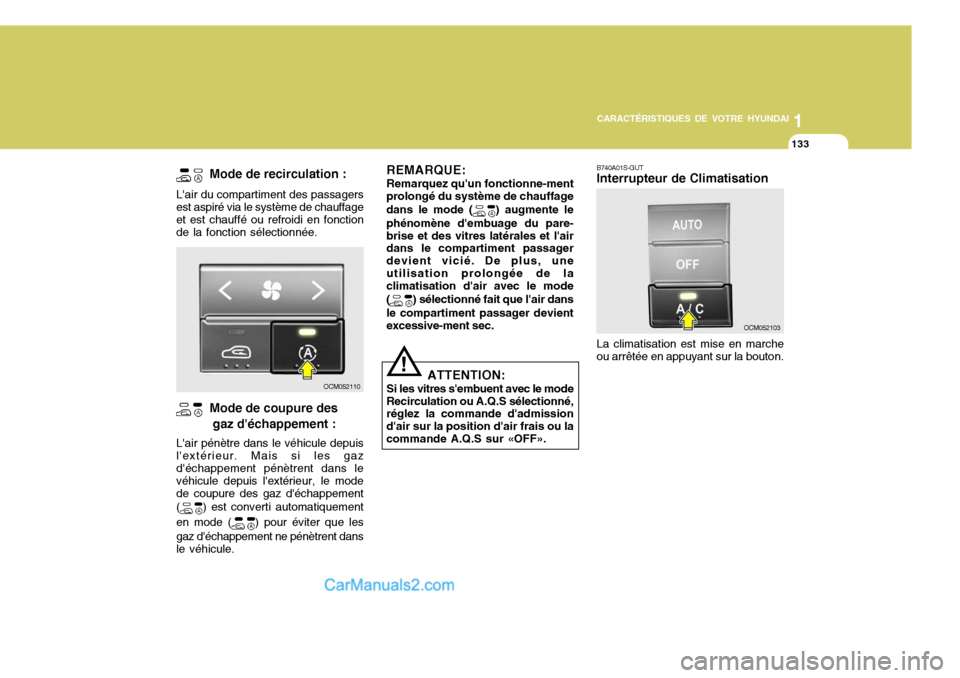

B740A01S-GUT Interrupteur de Climatisation La climatisation est mise en marche ou arrêtée en appuyant sur la bouton.
Mode de recirculation :
L'air du compartiment des passagers est aspiré via le système de chauffageet est chauffé ou refroidi en fonction de la fonction sélectionnée.
Mode de coupure des gaz d'échappement :
L'air pénètre dans le véhicule depuis l'extérieur. Mais si les gaz d'échappement pénètrent dans le véhicule depuis l'extérieur, le modede coupure des gaz d'échappement (
) est converti automatiquement
en mode (
) pour éviter que les
gaz d'échappement ne pénètrent dans le véhicule.
!
OCM052110 REMARQUE:
Remarquez qu'un fonctionne-ment
prolongé du système de chauffage dans le mode (
) augmente le
phénomène d'embuage du pare- brise et des vitres latérales et l'air dans le compartiment passager devient vicié. De plus, uneutilisation prolongée de la climatisation d'air avec le mode (
) sélectionné fait que l'air dans
le compartiment passager devient excessive-ment sec.
ATTENTION:
Si les vitres s'embuent avec le mode
Recirculation ou A.Q.S sélectionné,réglez la commande d'admission d'air sur la position d'air frais ou lacommande A.Q.S sur «OFF».
OCM052103

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
134

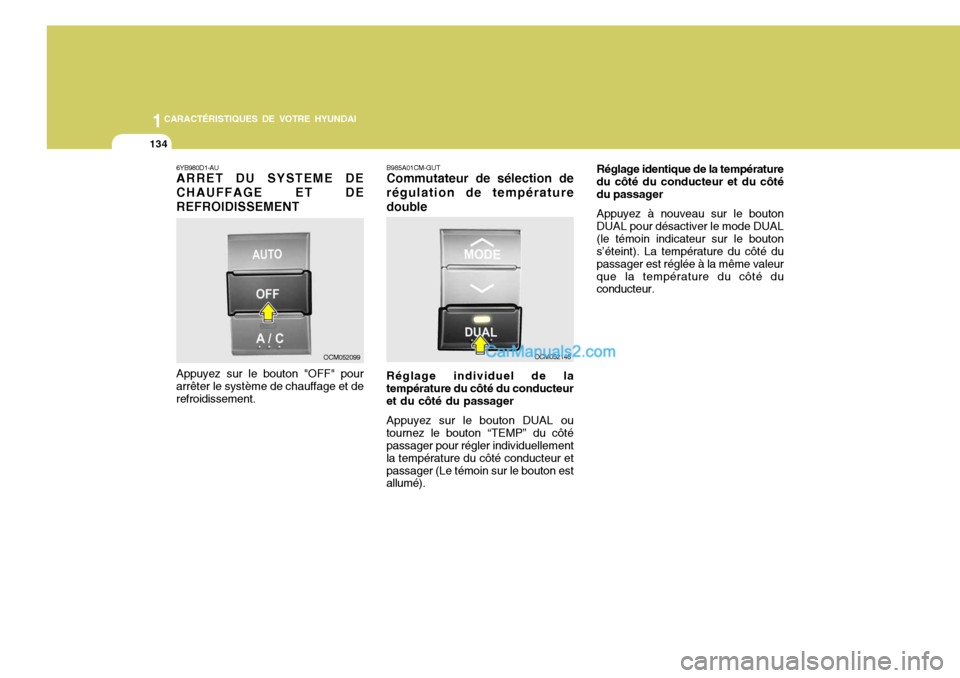

6YB980D1-AU ARRET DU SYSTEME DE CHAUFFAGE ET DEREFROIDISSEMENT Appuyez sur le bouton "OFF" pour arrêter le système de chauffage et de refroidissement.
OCM052099 Réglage identique de la température
du côté du conducteur et du côté du passager
Appuyez à nouveau sur le bouton
DUAL pour désactiver le mode DUAL(le témoin indicateur sur le bouton s’éteint). La température du côté du passager est réglée à la même valeurque la température du côté du conducteur.
B985A01CM-GUTCommutateur de sélection de
régulation de température double
Réglage individuel de la
température du côté du conducteur et du côté du passager
Appuyez sur le bouton DUAL ou
tournez le bouton “TEMP” du côtépassager pour régler individuellement la température du côté conducteur etpassager (Le témoin sur le bouton est allumé).OCM052148

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
135
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
135

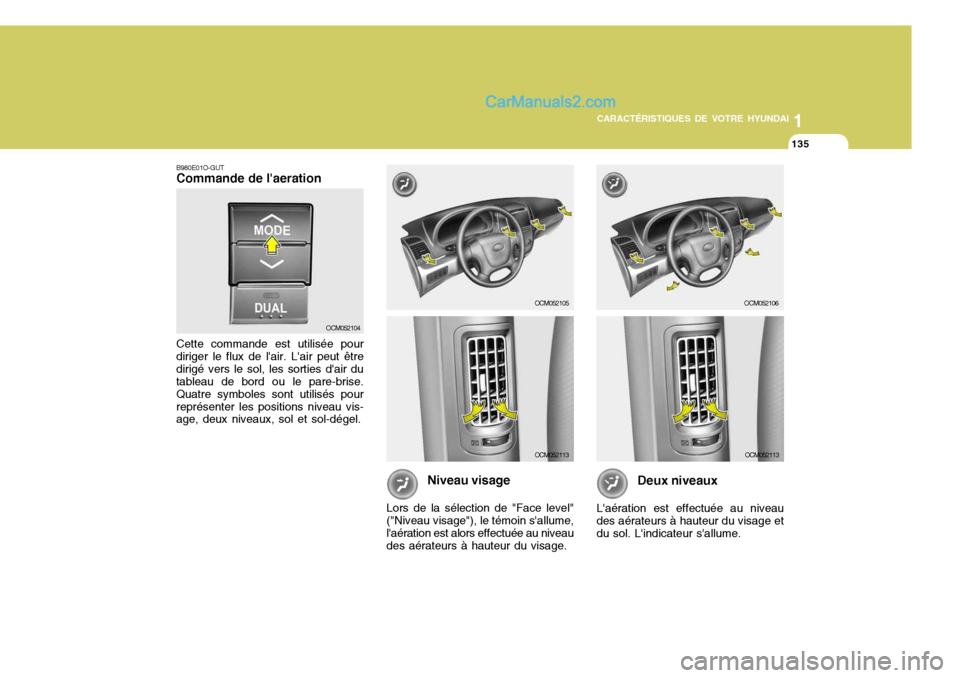

B980E01O-GUT Commande de l'aeration Cette commande est utilisée pour
diriger le flux de l'air. L'air peut être dirigé vers le sol, les sorties d'air du tableau de bord ou le pare-brise. Quatre symboles sont utilisés pourreprésenter les positions niveau vis- age, deux niveaux, sol et sol-dégel.
OCM052104
Niveau visage
Lors de la sélection de "Face level" ("Niveau visage"), le témoin s'allume,l'aération est alors effectuée au niveau des aérateurs à hauteur du visage.
OCM052105
OCM052113
OCM052106
OCM052113
Deux niveaux
L'aération est effectuée au niveau des aérateurs à hauteur du visage etdu sol. L'indicateur s'allume.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
136

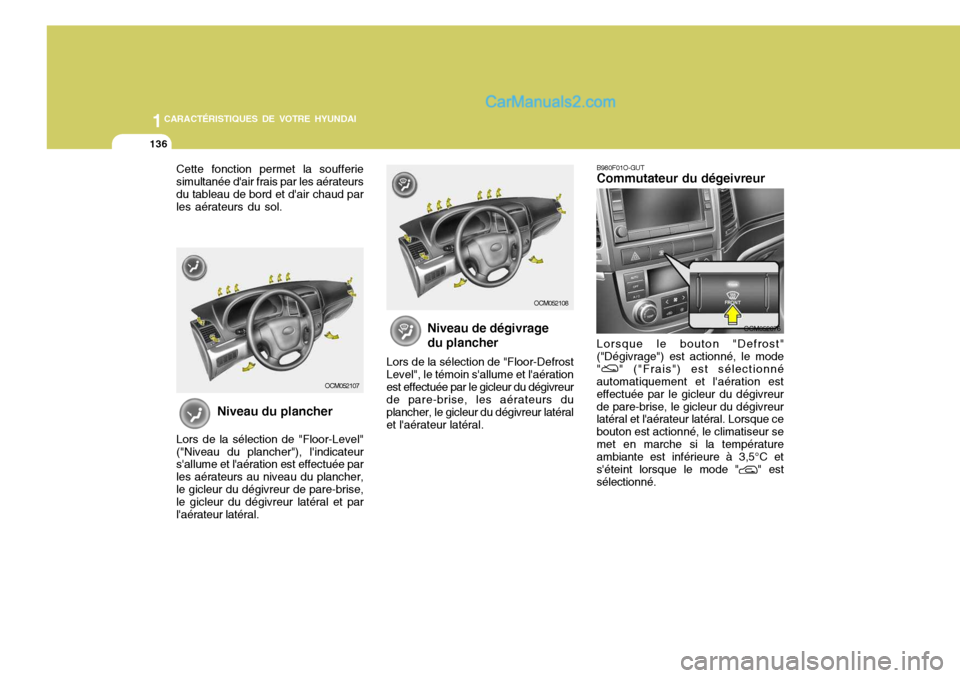

B980F01O-GUT Commutateur du dégeivreur Lorsque le bouton "Defrost"
("Dégivrage") est actionné, le mode "
" ("Frais") est sélectionné
automatiquement et l'aération est effectuée par le gicleur du dégivreurde pare-brise, le gicleur du dégivreur latéral et l'aérateur latéral. Lorsque ce bouton est actionné, le climatiseur semet en marche si la température ambiante est inférieure à 3,5°C et s'éteint lorsque le mode "
" est
sélectionné.
OCM052076
Niveau du plancher
Lors de la sélection de "Floor-Level" ("Niveau du plancher"), l'indicateur s'allume et l'aération est effectuée par les aérateurs au niveau du plancher,le gicleur du dégivreur de pare-brise, le gicleur du dégivreur latéral et par l'aérateur latéral.
OCM052107 Niveau de dégivrage du plancher
Lors de la sélection de "Floor-Defrost Level", le témoin s'allume et l'aérationest effectuée par le gicleur du dégivreur de pare-brise, les aérateurs du plancher, le gicleur du dégivreur latéralet l'aérateur latéral.
OCM052108
Cette fonction permet la soufferie simultanée d'air frais par les aérateursdu tableau de bord et d'air chaud par les aérateurs du sol.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
137
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
137

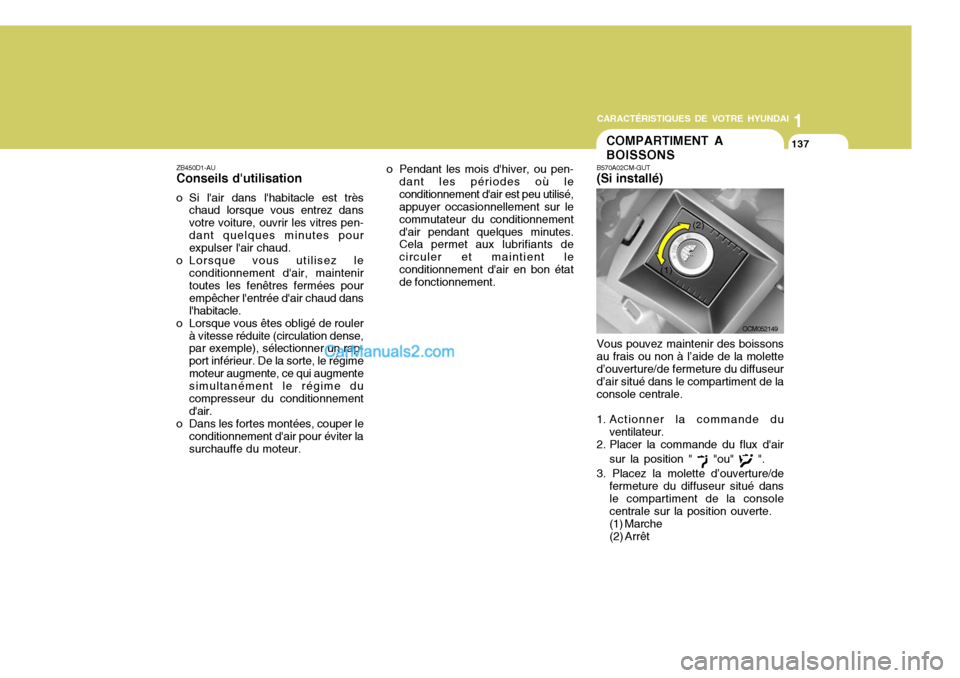

ZB450D1-AU Conseils d'utilisation
o Si l'air dans l'habitacle est très chaud lorsque vous entrez dans votre voiture, ouvrir les vitres pen-dant quelques minutes pour expulser l'air chaud.
o Lorsque vous utilisez le conditionnement d'air, maintenirtoutes les fenêtres fermées pour empêcher l'entrée d'air chaud dansl'habitacle.
o Lorsque vous êtes obligé de rouler à vitesse réduite (circulation dense, par exemple), sélectionner un rap- port inférieur. De la sorte, le régimemoteur augmente, ce qui augmente simultanément le régime du compresseur du conditionnementd'air.
o Dans les fortes montées, couper le
conditionnement d'air pour éviter lasurchauffe du moteur. o Pendant les mois d'hiver, ou pen-
dant les périodes où leconditionnement d'air est peu utilisé, appuyer occasionnellement sur le commutateur du conditionnementd'air pendant quelques minutes. Cela permet aux lubrifiants de circuler et maintient leconditionnement d'air en bon état de fonctionnement.COMPARTIMENT A BOISSONS
B570A02CM-GUT (Si installé)
OCM052149
(1)
(2)
Vous pouvez maintenir des boissons au frais ou non à l’aide de la moletted’ouverture/de fermeture du diffuseur d’air situé dans le compartiment de la console centrale.
1. Actionner la commande du ventilateur.
2. Placer la commande du flux d'air
sur la position "
"ou" ".
3. Placez la molette d’ouverture/de fermeture du diffuseur situé dans le compartiment de la consolecentrale sur la position ouverte.(1) Marche(2) Arrêt

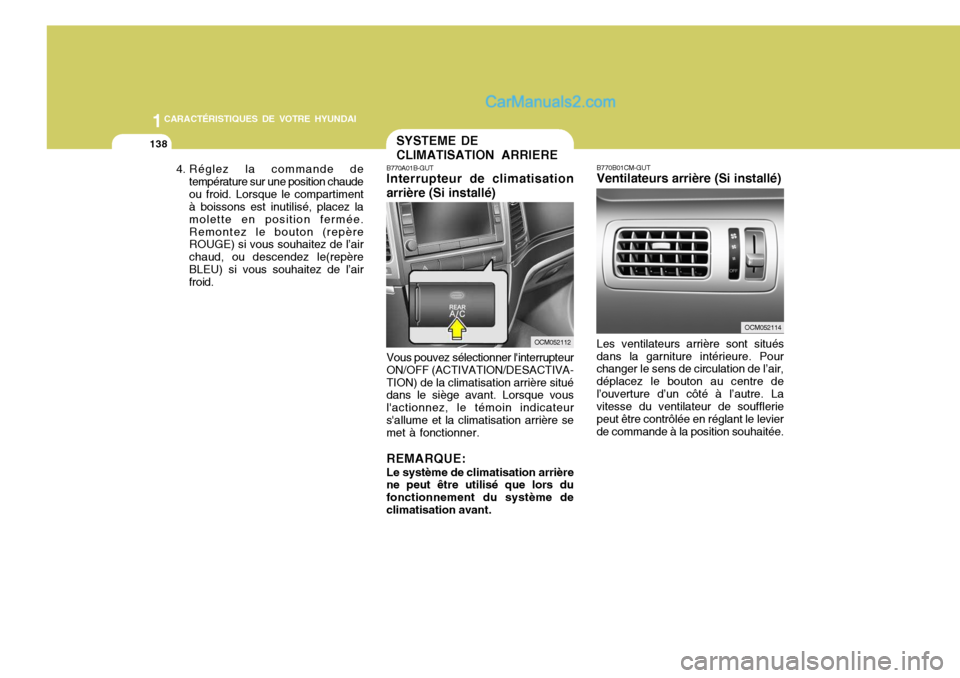

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
138
Vous pouvez sélectionner l'interrupteur
ON/OFF (ACTIVATION/DESACTIVA- TION) de la climatisation arrière situé dans le siège avant. Lorsque vous l'actionnez, le témoin indicateurs'allume et la climatisation arrière se met à fonctionner. REMARQUE:
Le système de climatisation arrière
ne peut être utilisé que lors du fonctionnement du système declimatisation avant. B770B01CM-GUT Ventilateurs arrière (Si installé) Les ventilateurs arrière sont situés
dans la garniture intérieure. Pour changer le sens de circulation de l’air, déplacez le bouton au centre del’ouverture d’un côté à l’autre. La vitesse du ventilateur de soufflerie peut être contrôlée en réglant le levierde commande à la position souhaitée.
OCM052114
SYSTEME DE CLIMATISATION ARRIERE
B770A01B-GUT Interrupteur de climatisation
arrière (Si installé)
OCM052112
4. Réglez la commande de
température sur une position chaude ou froid. Lorsque le compartiment à boissons est inutilisé, placez la molette en position fermée.Remontez le bouton (repère ROUGE) si vous souhaitez de l’air chaud, ou descendez le(repèreBLEU) si vous souhaitez de l’air froid.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
139
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI

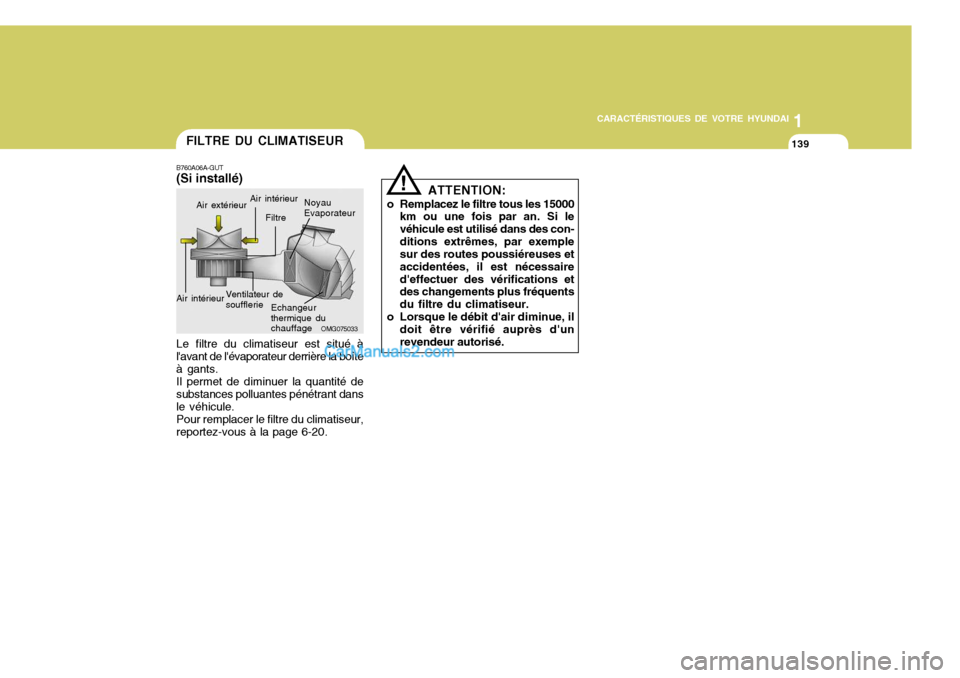

139FILTRE DU CLIMATISEUR
B760A06A-GUT (Si installé) Le filtre du climatiseur est situé à l'avant de l'évaporateur derrière la boîteà gants.Il permet de diminuer la quantité desubstances polluantes pénétrant dans le véhicule. Pour remplacer le filtre du climatiseur, reportez-vous à la page 6-20.
OMG075033
Air intérieur
Ventilateur de soufflerie NoyauEvaporateur
Filtre
Air extérieur
Air intérieur
Echangeur thermique du chauffage ATTENTION:
o Remplacez le filtre tous les 15000 km ou une fois par an. Si le véhicule est utilisé dans des con-ditions extrêmes, par exemple sur des routes poussiéreuses et accidentées, il est nécessaired'effectuer des vérifications et des changements plus fréquents du filtre du climatiseur.
o Lorsque le débit d'air diminue, il
doit être vérifié auprès d'unrevendeur autorisé.
!
