Hyundai Santa Fe 2007 Manuel du propriétaire (in French)

2COMMENT CONDUIRE VOTRE HYUNDAI

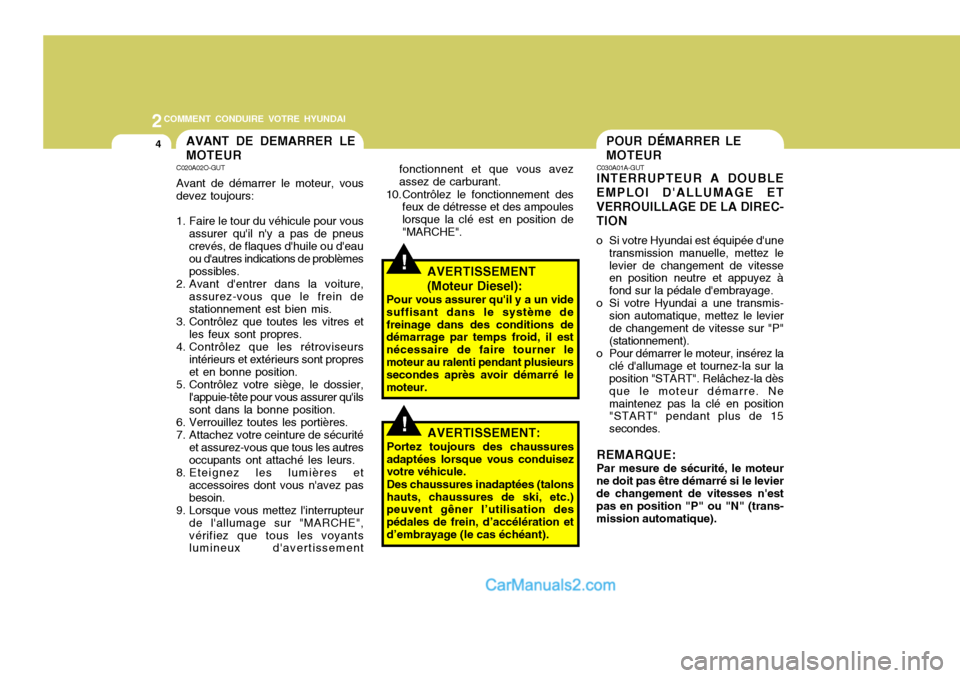

4POUR DÉMARRER LE MOTEURAVANT DE DEMARRER LE MOTEUR
C030A01A-GUT INTERRUPTEUR A DOUBLE
EMPLOI D'ALLUMAGE ET VERROUILLAGE DE LA DIREC-TION
o Si votre Hyundai est équipée d'une transmission manuelle, mettez le levier de changement de vitesse en position neutre et appuyez à fond sur la pédale d'embrayage.
o Si votre Hyundai a une transmis- sion automatique, mettez le levierde changement de vitesse sur "P" (stationnement).
o Pour démarrer le moteur, insérez la clé d'allumage et tournez-la sur laposition "START". Relâchez-la dès que le moteur démarre. Nemaintenez pas la clé en position "START" pendant plus de 15 secondes.
REMARQUE: Par mesure de sécurité, le moteur
ne doit pas être démarré si le levier de changement de vitesses n'est pas en position "P" ou "N" (trans-mission automatique).
fonctionnent et que vous avezassez de carburant.
10. Contrôlez le fonctionnement des feux de détresse et des ampouleslorsque la clé est en position de"MARCHE".
!AVERTISSEMENT (Moteur Diesel):
Pour vous assurer qu'il y a un vide suffisant dans le système defreinage dans des conditions de démarrage par temps froid, il est nécessaire de faire tourner lemoteur au ralenti pendant plusieurs secondes après avoir démarré le moteur.
C020A02O-GUT Avant de démarrer le moteur, vous devez toujours:
1. Faire le tour du véhicule pour vous
assurer qu'il n'y a pas de pneus crevés, de flaques d'huile ou d'eau ou d'autres indications de problèmes possibles.
2. Avant d'entrer dans la voiture, assurez-vous que le frein destationnement est bien mis.
3. Contrôlez que toutes les vitres et
les feux sont propres.
4. Contrôlez que les rétroviseurs intérieurs et extérieurs sont propreset en bonne position.
5. Contrôlez votre siège, le dossier,
l'appuie-tête pour vous assurer qu'ilssont dans la bonne position.
6. Verrouillez toutes les portières.
7. Attachez votre ceinture de sécurité et assurez-vous que tous les autres occupants ont attaché les leurs.
8. Eteignez les lumières et accessoires dont vous n'avez pasbesoin.
9. Lorsque vous mettez l'interrupteur
de l'allumage sur "MARCHE",vérifiez que tous les voyants lumineux d'avertissement
!AVERTISSEMENT:
Portez toujours des chaussures adaptées lorsque vous conduisez votre véhicule. Des chaussures inadaptées (talons hauts, chaussures de ski, etc.) peuvent gêner l’utilisation des pédales de frein, d’accélération etd’embrayage (le cas échéant).

2
COMMENT CONDUIRE VOTRE HYUNDAI

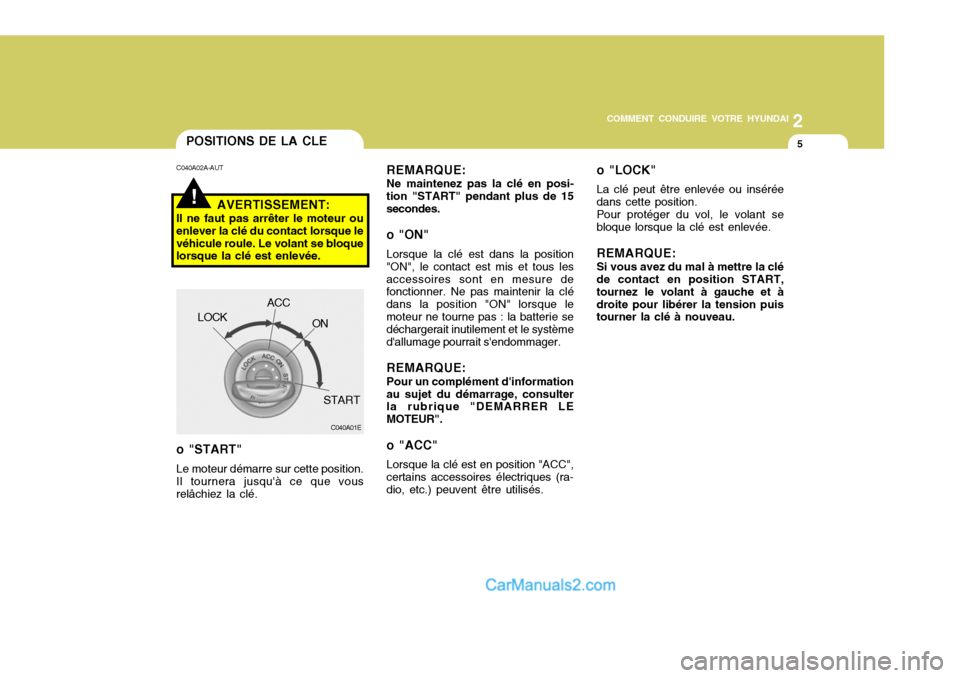

5POSITIONS DE LA CLE
!
C040A02A-AUT
AVERTISSEMENT:
Il ne faut pas arrêter le moteur ou enlever la clé du contact lorsque levéhicule roule. Le volant se bloque lorsque la clé est enlevée.
C040A01E
LOCK
ACC
ON REMARQUE: Ne maintenez pas la clé en posi-
tion "START" pendant plus de 15 secondes.
o "ON" Lorsque la clé est dans la position
"ON", le contact est mis et tous les accessoires sont en mesure de fonctionner. Ne pas maintenir la clé dans la position "ON" lorsque lemoteur ne tourne pas : la batterie se déchargerait inutilement et le système d'allumage pourrait s'endommager.
REMARQUE: Pour un complément d'information
au sujet du démarrage, consulter la rubrique "DEMARRER LE MOTEUR".
o "ACC" Lorsque la clé est en position "ACC",
certains accessoires électriques (ra- dio, etc.) peuvent être utilisés. o "LOCK" La clé peut être enlevée ou insérée dans cette position.Pour protéger du vol, le volant sebloque lorsque la clé est enlevée. REMARQUE: Si vous avez du mal à mettre la clé de contact en position START, tournez le volant à gauche et àdroite pour libérer la tension puis tourner la clé à nouveau.
o "START" Le moteur démarre sur cette position. Il tournera jusqu'à ce que vousrelâchiez la clé. START

2COMMENT CONDUIRE VOTRE HYUNDAI
6
!
C050A01E
C050A01A-GUT
AVERTISSEMENT:
Ne faites pas tourner le moteur
dans un local fermé ou mal ventilé plus de temps qu'il n'est nécessairepour y rentrer ou en sortir votre véhicule. Le monoxyde de carbone émis n'a pas d'odur et peut êtremortel. C051A01O-GUT DEMARRAGE DU MOTEUR (Moteur Diesel) MOTEUR FROID
o Tourner la clef de contact jusqu'à la position "ON" et attendre jusqu'à ce que le témoin de pré-chauffages'éteigne.
o Actionner le démarreur jusqu'à ce
que le moteur se mette en route.
MOTEUR CHAUD Actionner le démarreur. Si le moteur
ne réagit pas immédiatement, attendre quelques secondes et essayer de nouveau en utilisant le pré-chauffage.
C070C01E
LOCK
ACC
ON
START

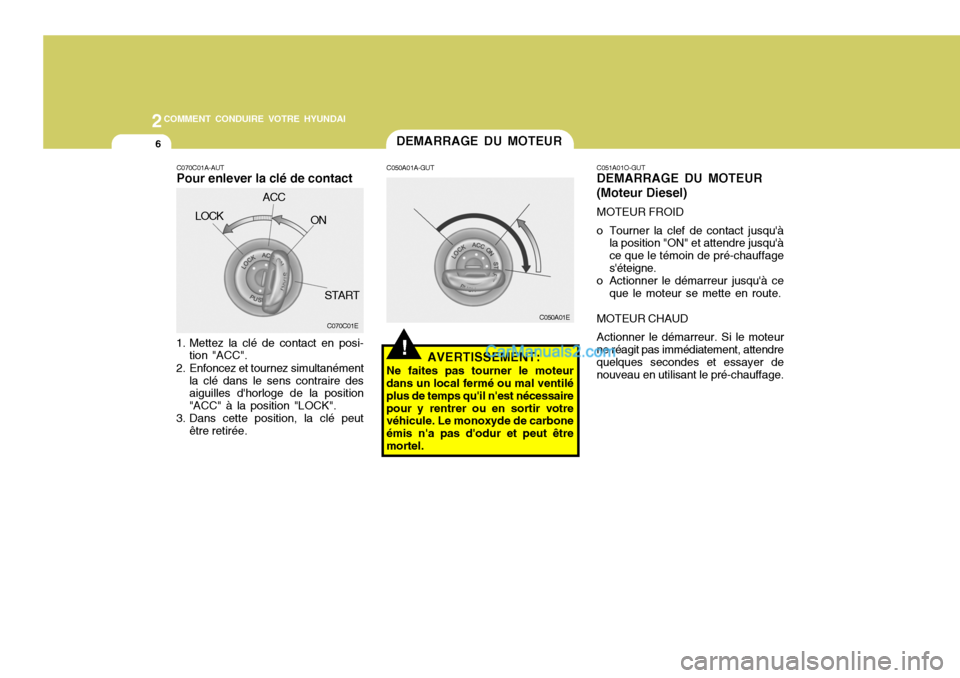

C070C01A-AUT Pour enlever la clé de contact
1. Mettez la clé de contact en posi- tion "ACC".
2. Enfoncez et tournez simultanément la clé dans le sens contraire desaiguilles d'horloge de la position "ACC" à la position "LOCK".
3. Dans cette position, la clé peut
être retirée. DEMARRAGE DU MOTEUR

2
COMMENT CONDUIRE VOTRE HYUNDAI
7

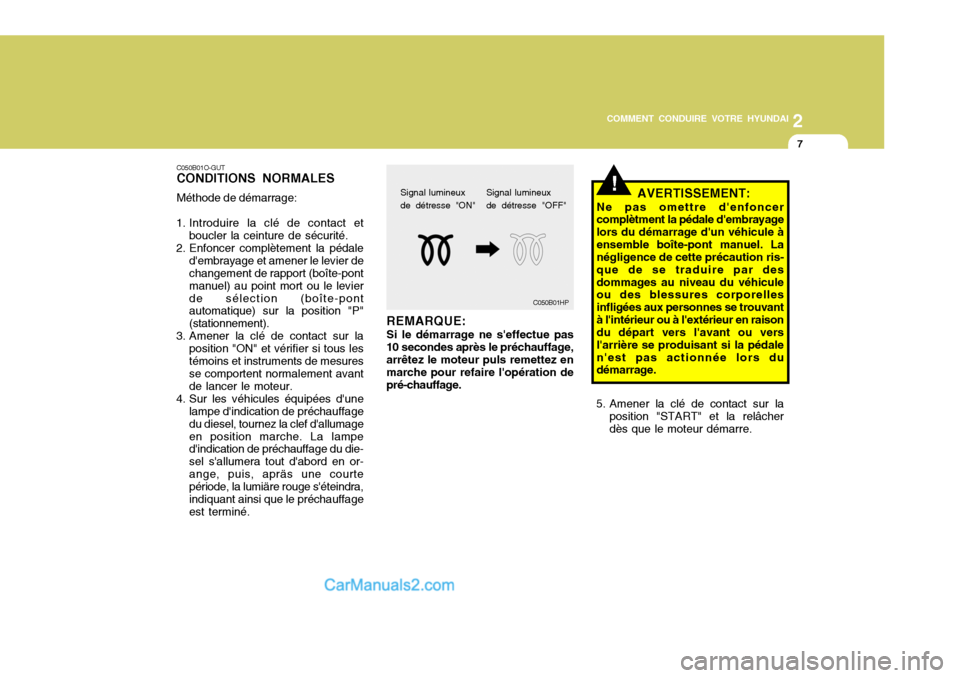

C050B01O-GUT CONDITIONS NORMALES Méthode de démarrage:
1. Introduire la clé de contact et boucler la ceinture de sécurité.
2. Enfoncer complètement la pédale d'embrayage et amener le levier de changement de rapport (boîte-pont manuel) au point mort ou le levierde sélection (boîte-pont automatique) sur la position "P" (stationnement).
3. Amener la clé de contact sur la
position "ON" et vérifier si tous lestémoins et instruments de mesures se comportent normalement avant de lancer le moteur.
4. Sur les véhicules équipées d'une lampe d'indication de préchauffagedu diesel, tournez la clef d'allumageen position marche. La lampe d'indication de préchauffage du die- sel s'allumera tout d'abord en or-ange, puis, apräs une courte période, la lumiäre rouge s'éteindra, indiquant ainsi que le préchauffageest terminé.
Signal lumineux de détresse "OFF"
Signal lumineuxde détresse "ON"
C050B01HP
REMARQUE: Si le démarrage ne s'effectue pas
10 secondes après le préchauffage, arrêtez le moteur puls remettez en marche pour refaire l'opération de pré-chauffage. AVERTISSEMENT:
Ne pas omettre d'enfoncer complètment la pédale d'embrayage lors du démarrage d'un véhicule àensemble boîte-pont manuel. La négligence de cette précaution ris- que de se traduire par desdommages au niveau du véhicule ou des blessures corporelles infligées aux personnes se trouvantà l'intérieur ou à l'extérieur en raison du départ vers l'avant ou vers l'arrière se produisant si la pédalen'est pas actionnée lors du démarrage.!
5. Amener la clé de contact sur la position "START" et la relâcher dès que le moteur démarre.

2COMMENT CONDUIRE VOTRE HYUNDAI

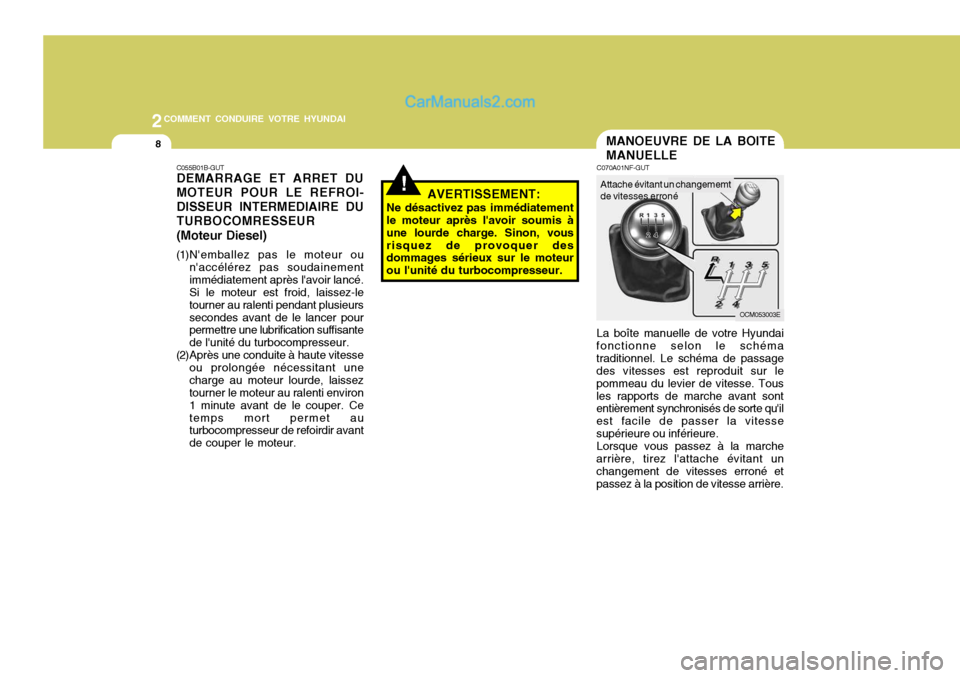

8MANOEUVRE DE LA BOITE MANUELLE
!
C070A01NF-GUT
La boîte manuelle de votre Hyundai
fonctionne selon le schéma traditionnel. Le schéma de passage des vitesses est reproduit sur le pommeau du levier de vitesse. Tousles rapports de marche avant sont entièrement synchronisés de sorte qu'il est facile de passer la vitessesupérieure ou inférieure. Lorsque vous passez à la marche
arrière, tirez l'attache évitant unchangement de vitesses erroné et passez à la position de vitesse arrière.
AVERTISSEMENT:
Ne désactivez pas immédiatement le moteur après l'avoir soumis à une lourde charge. Sinon, vousrisquez de provoquer des dommages sérieux sur le moteur ou l'unité du turbocompresseur.
C055B01B-GUT DEMARRAGE ET ARRET DU MOTEUR POUR LE REFROI-DISSEUR INTERMEDIAIRE DUTURBOCOMRESSEUR (Moteur Diesel)
(1)N'emballez pas le moteur ou n'accélérez pas soudainement immédiatement après l'avoir lancé. Si le moteur est froid, laissez-le tourner au ralenti pendant plusieurssecondes avant de le lancer pour permettre une lubrification suffisante de l'unité du turbocompresseur.
(2)Après une conduite à haute vitesse
ou prolongée nécessitant unecharge au moteur lourde, laissez tourner le moteur au ralenti environ 1 minute avant de le couper. Cetemps mort permet au turbocompresseur de refoirdir avant de couper le moteur.Attache évitant un changememt de vitesses erroné
OCM053003E

2
COMMENT CONDUIRE VOTRE HYUNDAI
9

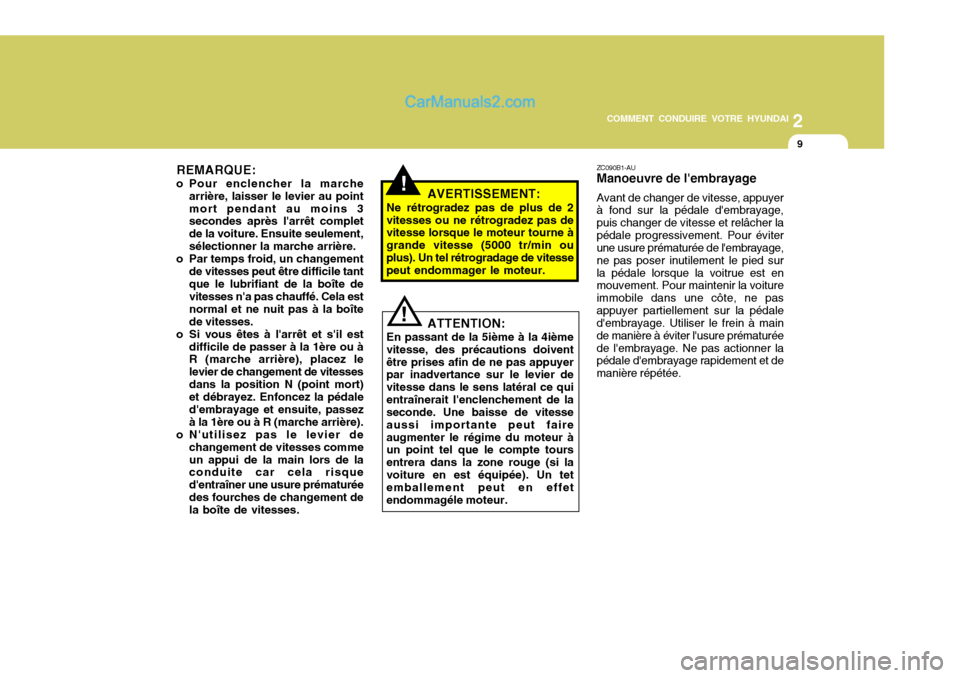

REMARQUE:
o Pour enclencher la marche arrière, laisser le levier au point mort pendant au moins 3 secondes après l'arrêt complet de la voiture. Ensuite seulement,sélectionner la marche arrière.
o Par temps froid, un changement
de vitesses peut être difficile tantque le lubrifiant de la boîte de vitesses n'a pas chauffé. Cela est normal et ne nuit pas à la boîtede vitesses.
o Si vous êtes à l'arrêt et s'il est difficile de passer à la 1ère ou à R (marche arrière), placez le levier de changement de vitessesdans la position N (point mort) et débrayez. Enfoncez la pédale d'embrayage et ensuite, passezà la 1ère ou à R (marche arrière).
o N'utilisez pas le levier de
changement de vitesses commeun appui de la main lors de la conduite car cela risque d'entraîner une usure prématuréedes fourches de changement de la boîte de vitesses. ZC090B1-AUManoeuvre de l'embrayage Avant de changer de vitesse, appuyer à fond sur la pédale d'embrayage, puis changer de vitesse et relâcher lapédale progressivement. Pour éviter une usure prématurée de l'embrayage, ne pas poser inutilement le pied surla pédale lorsque la voitrue est en mouvement. Pour maintenir la voiture immobile dans une côte, ne pasappuyer partiellement sur la pédale d'embrayage. Utiliser le frein à main de manière à éviter l'usure prématuréede l'embrayage. Ne pas actionner la pédale d'embrayage rapidement et de manière répétée.
!AVERTISSEMENT:
Ne rétrogradez pas de plus de 2
vitesses ou ne rétrogradez pas de vitesse lorsque le moteur tourne à grande vitesse (5000 tr/min ouplus). Un tel rétrogradage de vitesse peut endommager le moteur.
! ATTENTION:
En passant de la 5ième à la 4ième
vitesse, des précautions doivent être prises afin de ne pas appuyer par inadvertance sur le levier de vitesse dans le sens latéral ce quientraînerait l'enclenchement de la seconde. Une baisse de vitesse aussi importante peut faireaugmenter le régime du moteur à un point tel que le compte tours entrera dans la zone rouge (si lavoiture en est équipée). Un tet emballement peut en effet endommagéle moteur.

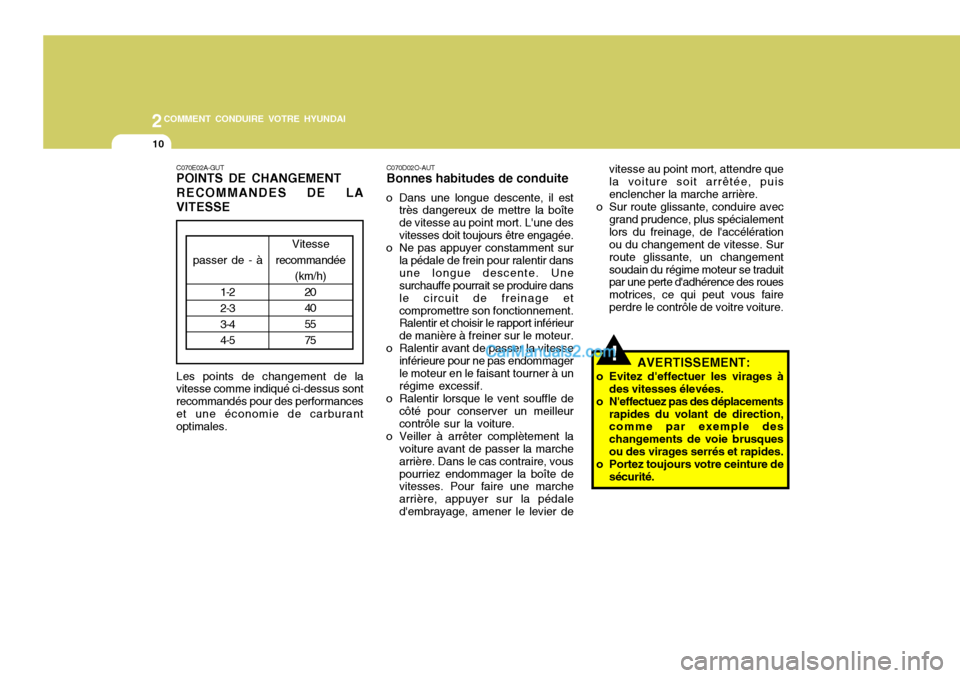

2COMMENT CONDUIRE VOTRE HYUNDAI
10
!
vitesse au point mort, attendre que la voiture soit arrêtée, puisenclencher la marche arrière.
o Sur route glissante, conduire avec
grand prudence, plus spécialementlors du freinage, de l'accélération ou du changement de vitesse. Sur route glissante, un changementsoudain du régime moteur se traduit par une perte d'adhérence des roues motrices, ce qui peut vous faireperdre le contrôle de voitre voiture.
AVERTISSEMENT:
o Evitez d'effectuer les virages à des vitesses élevées.
o N'effectuez pas des déplacements rapides du volant de direction, comme par exemple des changements de voie brusquesou des virages serrés et rapides.
o Portez toujours votre ceinture de
sécurité.
C070D02O-AUT Bonnes habitudes de conduite
o Dans une longue descente, il est très dangereux de mettre la boîte de vitesse au point mort. L'une desvitesses doit toujours être engagée.
o Ne pas appuyer constamment sur
la pédale de frein pour ralentir dansune longue descente. Une surchauffe pourrait se produire dans le circuit de freinage etcompromettre son fonctionnement. Ralentir et choisir le rapport inférieur de manière à freiner sur le moteur.
o Ralentir avant de passer la vitesse
inférieure pour ne pas endommagerle moteur en le faisant tourner à un régime excessif.
o Ralentir lorsque le vent souffle de côté pour conserver un meilleurcontrôle sur la voiture.
o Veiller à arrêter complètement la voiture avant de passer la marche arrière. Dans le cas contraire, vouspourriez endommager la boîte de vitesses. Pour faire une marche arrière, appuyer sur la pédaled'embrayage, amener le levier de
C070E02A-GUT POINTS DE CHANGEMENT RECOMMANDES DE LA
VITESSE
passer de - à 1-2 2-3 3-4 4-5
Vitesse
recommandée (km/h)
20 40 55 75
Les points de changement de la
vitesse comme indiqué ci-dessus sont recommandés pour des performanceset une économie de carburant optimales.

2
COMMENT CONDUIRE VOTRE HYUNDAI
11
En cas de collision, une personne non ceinturée est davantage exposée aux risques de blessures graves, voiremortelles, qu'une personne ceinturée.
o Le risque de retournement est considérablement accru si vousperdez le contrôle de votre véhicule à une vitesse élevée.
o Une perte de contrôle arrive souvent si deux roues ou plusdécollent de la chaussée et si le conducteur survire pour regagner la chaussée.
o Si votre véhicule quitte la route, ne virez pas de manière brusque.Ralentissez plutôt avant de revenir sur la route.
o Ne dépassez jamais les limites de vitesse recommandées.

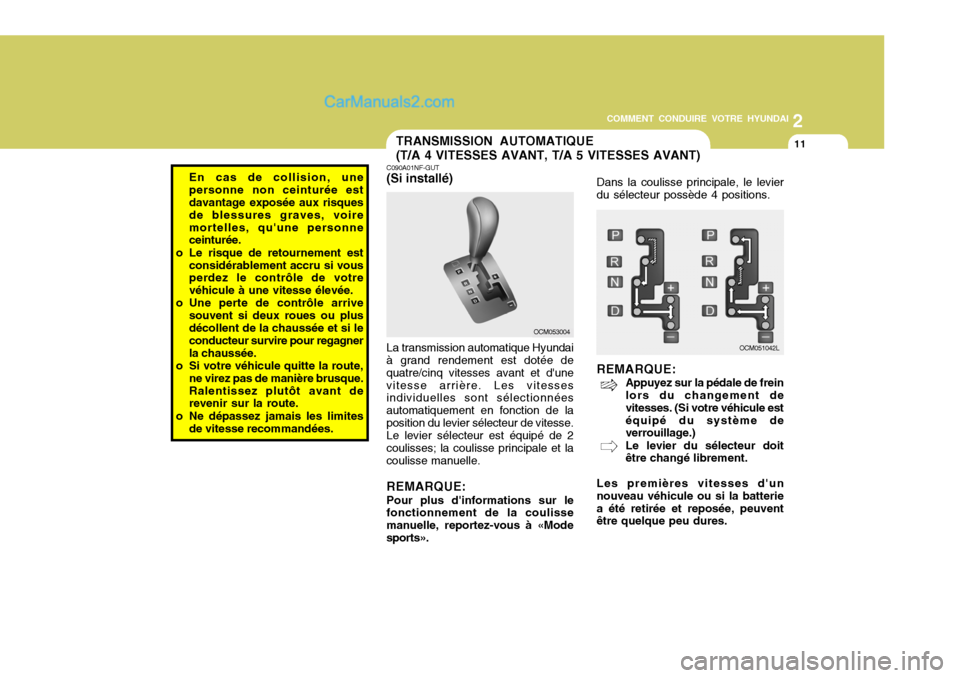

TRANSMISSION AUTOMATIQUE (T/A 4 VITESSES AVANT, T/A 5 VITESSES AVANT)
C090A01NF-GUT (Si installé) La transmission automatique Hyundai
à grand rendement est dotée de quatre/cinq vitesses avant et d'unevitesse arrière. Les vitesses individuelles sont sélectionnées automatiquement en fonction de laposition du levier sélecteur de vitesse. Le levier sélecteur est équipé de 2 coulisses; la coulisse principale et lacoulisse manuelle.
REMARQUE: Pour plus d'informations sur le
fonctionnement de la coulisse manuelle, reportez-vous à «Modesports». Dans la coulisse principale, le levierdu sélecteur possède 4 positions.
OCM053004
OCM051042L
REMARQUE: Appuyez sur la pédale de frein lors du changement de vitesses. (Si votre véhicule estéquipé du système de verrouillage.) Le levier du sélecteur doit être changé librement.
Les premières vitesses d'un nouveau véhicule ou si la batteriea été retirée et reposée, peuvent être quelque peu dures.

2COMMENT CONDUIRE VOTRE HYUNDAI
12

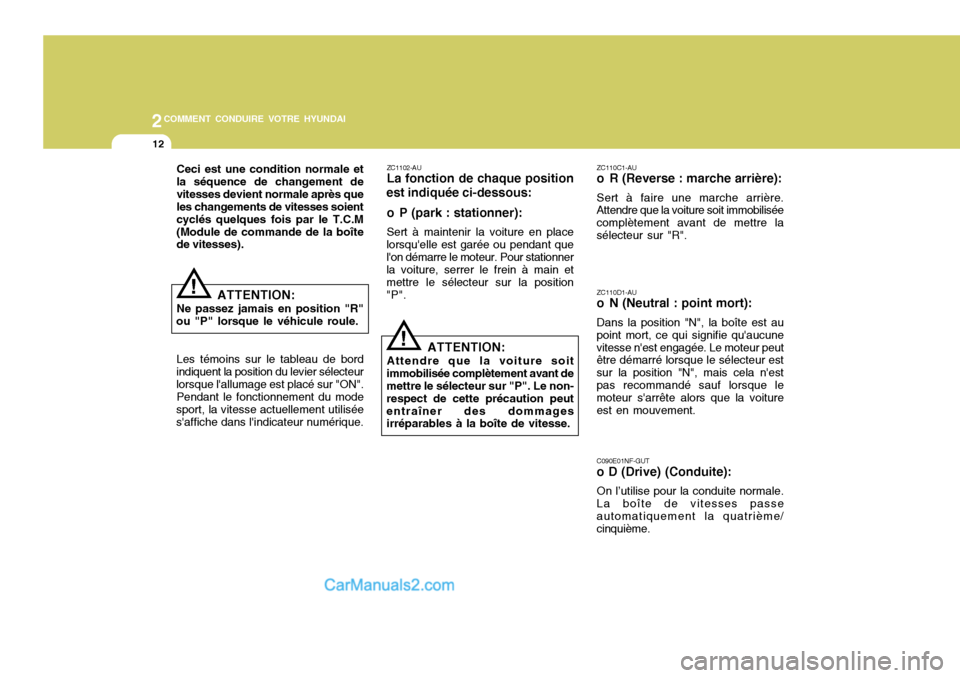

ZC110C1-AU
o R (Reverse : marche arrière): Sert à faire une marche arrière.
Attendre que la voiture soit immobilisée complètement avant de mettre lasélecteur sur "R".
ZC110D1-AU
o N (Neutral : point mort): Dans la position "N", la boîte est au
point mort, ce qui signifie qu'aucune vitesse n'est engagée. Le moteur peut être démarré lorsque le sélecteur est sur la position "N", mais cela n'estpas recommandé sauf lorsque le moteur s'arrête alors que la voiture est en mouvement.
ZC1102-AU La fonction de chaque position
est indiquée ci-dessous:
o P (park : stationner): Sert à maintenir la voiture en place
lorsqu'elle est garée ou pendant que l'on démarre le moteur. Pour stationner la voiture, serrer le frein à main et mettre le sélecteur sur la position"P".
! ATTENTION:
Attendre que la voiture soit
immobilisée complètement avant de mettre le sélecteur sur "P". Le non- respect de cette précaution peutentraîner des dommages irréparables à la boîte de vitesse.
! ATTENTION:
Ne passez jamais en position "R"
ou "P" lorsque le véhicule roule.
Les témoins sur le tableau de bord
indiquent la position du levier sélecteur lorsque l'allumage est placé sur "ON".
Pendant le fonctionnement du mode
sport, la vitesse actuellement utilisées'affiche dans l'indicateur numérique. Ceci est une condition normale etla séquence de changement devitesses devient normale après que les changements de vitesses soient cyclés quelques fois par le T.C.M(Module de commande de la boîte de vitesses).
C090E01NF-GUTo D (Drive) (Conduite): On l’utilise pour la conduite normale.
La boîte de vitesses passe automatiquement la quatrième/cinquième.

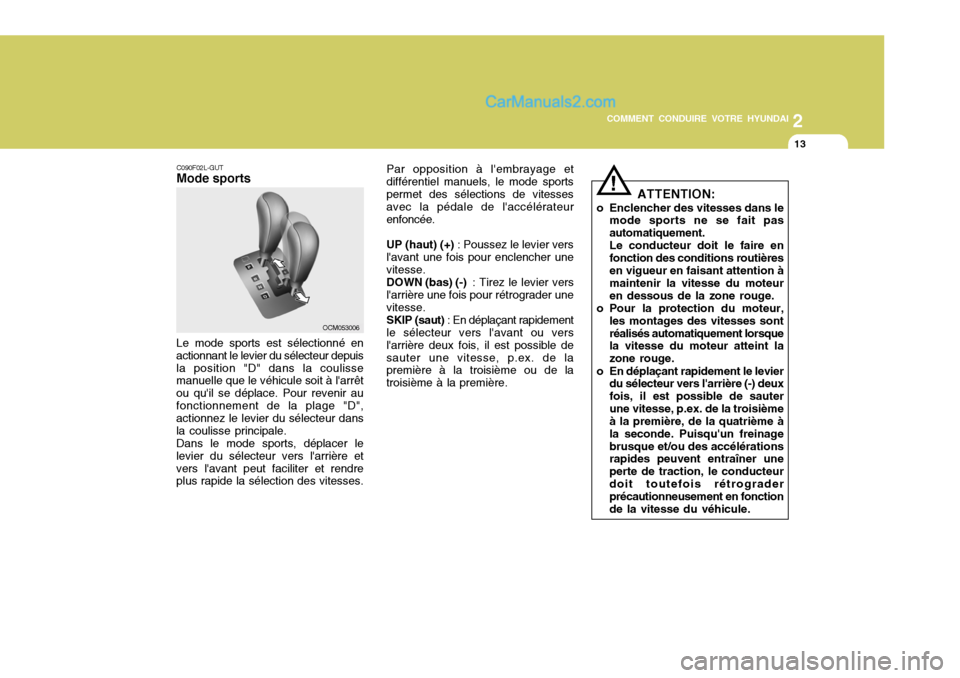

2
COMMENT CONDUIRE VOTRE HYUNDAI
13
Par opposition à l'embrayage et différentiel manuels, le mode sportspermet des sélections de vitesses avec la pédale de l'accélérateur enfoncée.
UP (haut) (+) : Poussez le levier vers
l'avant une fois pour enclencher une vitesse.
DOWN (bas) (-) : Tirez le levier vers
l'arrière une fois pour rétrograder unevitesse.
SKIP (saut) : En déplaçant rapidement
le sélecteur vers l'avant ou vers l'arrière deux fois, il est possible desauter une vitesse, p.ex. de la première à la troisième ou de la troisième à la première.
C090F02L-GUT Mode sports
Le mode sports est sélectionné en actionnant le levier du sélecteur depuisla position "D" dans la coulisse manuelle que le véhicule soit à l'arrêt ou qu'il se déplace. Pour revenir aufonctionnement de la plage "D", actionnez le levier du sélecteur dans la coulisse principale.Dans le mode sports, déplacer lelevier du sélecteur vers l'arrière etvers l'avant peut faciliter et rendre plus rapide la sélection des vitesses. OCM053006
ATTENTION:
o Enclencher des vitesses dans le mode sports ne se fait pas automatiquement.Le conducteur doit le faire enfonction des conditions routièresen vigueur en faisant attention à maintenir la vitesse du moteur en dessous de la zone rouge.
o Pour la protection du moteur, les montages des vitesses sontréalisés automatiquement lorsque la vitesse du moteur atteint la zone rouge.
o En déplaçant rapidement le levier du sélecteur vers l'arrière (-) deuxfois, il est possible de sauterune vitesse, p.ex. de la troisième à la première, de la quatrième à la seconde. Puisqu'un freinagebrusque et/ou des accélérations rapides peuvent entraîner une perte de traction, le conducteurdoit toutefois rétrograder précautionneusement en fonction de la vitesse du véhicule.
!
