Hyundai Santa Fe 2007 Manuel du propriétaire (in French)

1CARACTÉRISTIQUES DE VOTRE HYUNDAI

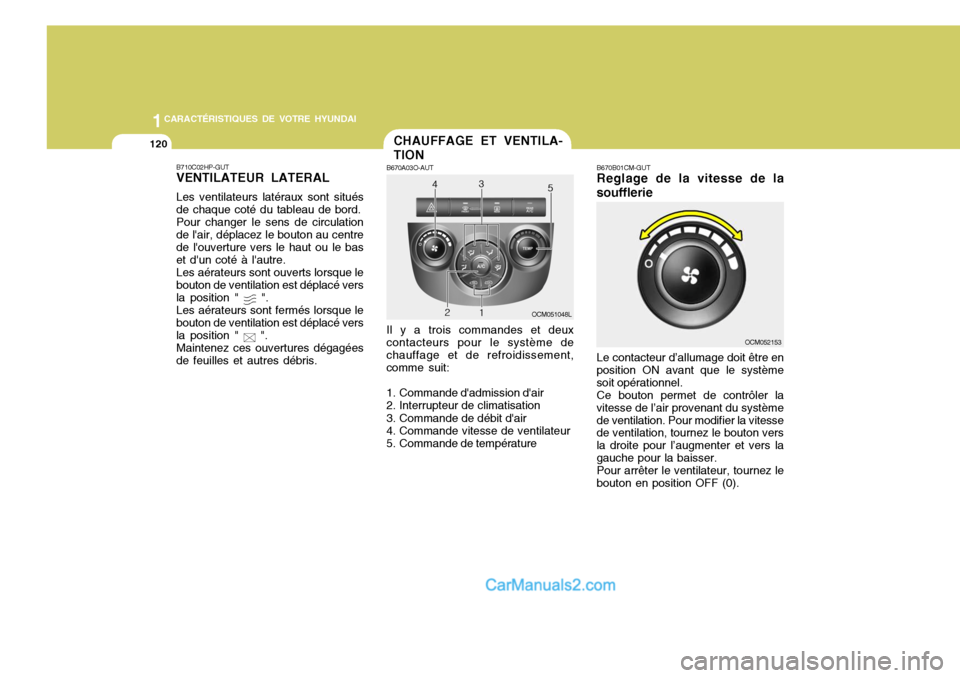

120CHAUFFAGE ET VENTILA- TION
B670A03O-AUT Il y a trois commandes et deux
contacteurs pour le système de chauffage et de refroidissement,comme suit:
1. Commande d'admission d'air
2. Interrupteur de climatisation
3. Commande de débit d'air
4. Commande vitesse de ventilateur
5. Commande de température B670B01CM-GUT Reglage de la vitesse de la
soufflerie
Le contacteur d’allumage doit être en
position ON avant que le système soit opérationnel. Ce bouton permet de contrôler la
vitesse de l’air provenant du systèmede ventilation. Pour modifier la vitesse de ventilation, tournez le bouton vers la droite pour l’augmenter et vers lagauche pour la baisser.
Pour arrêter le ventilateur, tournez le
bouton en position OFF (0).
OCM051048L
B710C02HP-GUT VENTILATEUR LATERAL Les ventilateurs latéraux sont situés de chaque coté du tableau de bord.Pour changer le sens de circulationde l'air, déplacez le bouton au centrede l'ouverture vers le haut ou le bas et d'un coté à l'autre. Les aérateurs sont ouverts lorsque le bouton de ventilation est déplacé vers la position "
".
Les aérateurs sont fermés lorsque le bouton de ventilation est déplacé vers la position "
".
Maintenez ces ouvertures dégagées de feuilles et autres débris.OCM052153

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
121
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
121
MODE D'AIR FRAIS (
) : Le
témoins sur le bouton s'allume lorsque la commande d'admission d'air est lemode Frais.
MODE D'AIR DE RECIRCULATION (
) : Le voyant lumineux sur le
bouton est allumé lorsque la commande d'entrée d'air est en moded'air de recirculation.
Lorsque le mode "air frais" est
sélectionné, de l'air entre dans levéhicule depuis l'extérieur et estchauffé ou refroidi selon les autres fonctions choisies.
Lorsque le mode "recirculation" est
sélectionné, de l'air de l'habitacle des passagers est aspiré à travers le système de chauffage et chauffé ou refroidi selon les autres fonctionschoisies.

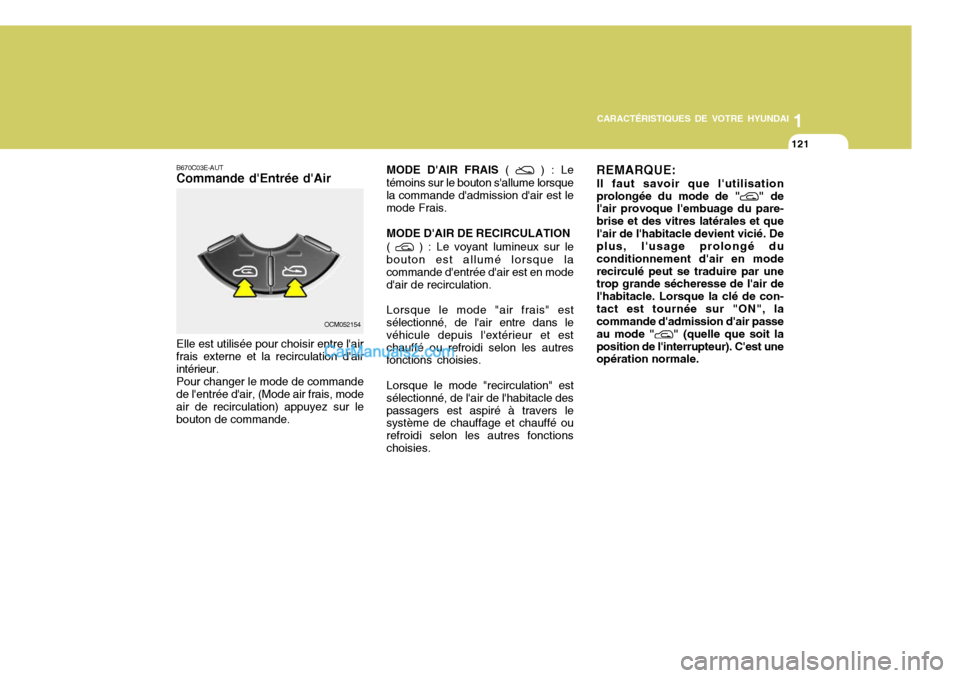

B670C03E-AUT Commande d'Entrée d'Air
REMARQUE:
Il faut savoir que l'utilisation prolongée du mode de "
" de
l'air provoque l'embuage du pare- brise et des vitres latérales et quel'air de l'habitacle devient vicié. De plus, l'usage prolongé du conditionnement d'air en moderecirculé peut se traduire par une trop grande sécheresse de l'air de l'habitacle. Lorsque la clé de con-tact est tournée sur "ON", la commande d'admission d'air passe au mode "
" (quelle que soit la
position de l'interrupteur). C'est une opération normale.
Elle est utilisée pour choisir entre l'air frais externe et la recirculation d'airintérieur.Pour changer le mode de commandede l'entrée d'air, (Mode air frais, mode air de recirculation) appuyez sur le bouton de commande.OCM052154

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
122
Bi-niveau
L'air passe en même temps par les
grilles situées au niveau du visage et au niveau du plancher.

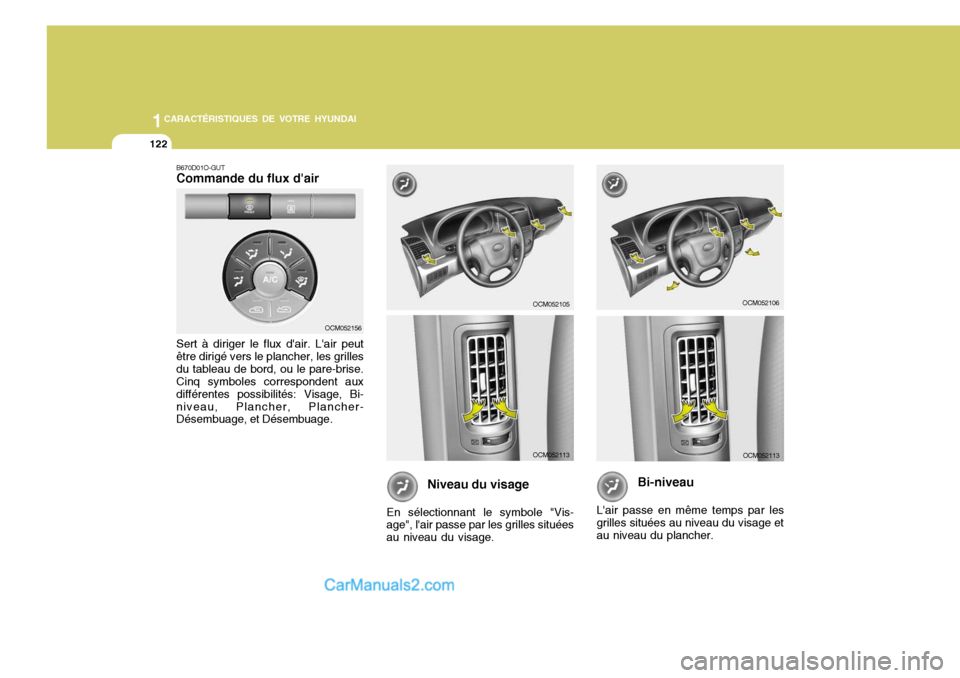

B670D01O-GUT Commande du flux d'air Sert à diriger le flux d'air. L'air peut être dirigé vers le plancher, les grillesdu tableau de bord, ou le pare-brise. Cinq symboles correspondent aux différentes possibilités: Visage, Bi-niveau, Plancher, Plancher- Désembuage, et Désembuage.
OCM052156
Niveau du visage
En sélectionnant le symbole "Vis- age", l'air passe par les grilles situées au niveau du visage.
OCM052105
OCM052113
OCM052106
OCM052113

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
123
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
123

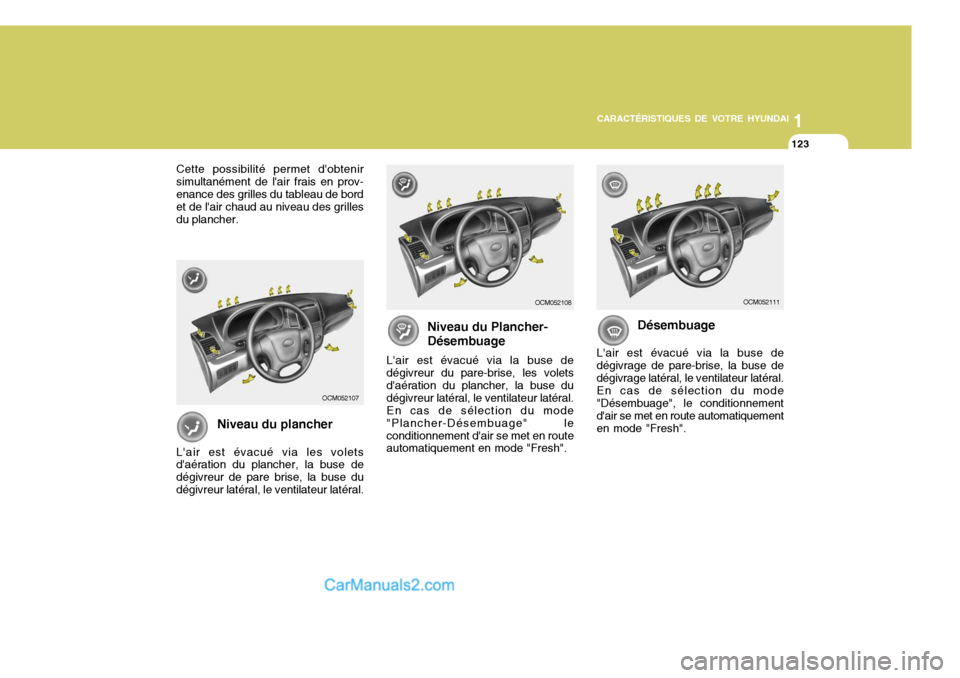

Niveau du plancher
L'air est évacué via les volets d'aération du plancher, la buse de dégivreur de pare brise, la buse dudégivreur latéral, le ventilateur latéral.
OCM052107 Niveau du Plancher- Désembuage
L'air est évacué via la buse de dégivreur du pare-brise, les volets d'aération du plancher, la buse du dégivreur latéral, le ventilateur latéral.En cas de sélection du mode"Plancher-Désembuage" leconditionnement d'air se met en route automatiquement en mode "Fresh".
OCM052108
Cette possibilité permet d'obtenir simultanément de l'air frais en prov-enance des grilles du tableau de bord et de l'air chaud au niveau des grilles du plancher.
Désembuage
L'air est évacué via la buse dedégivrage de pare-brise, la buse de dégivrage latéral, le ventilateur latéral. En cas de sélection du mode "Désembuage", le conditionnement d'air se met en route automatiquement en mode "Fresh".OCM052111

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
124
Si les vitres se couvrent de buée,
placer la commande du flux d'air sur la position "Désembuage (
)". (Le
conditionnement d'air se met automatiquement en route en mode "Fresh".)
Pour obtenir un maximum de chaleur,
placer la commande de température sur "Chaud".
COMMANDES DU CHAUFFAGE
B690A01S-GUT Pour chauffer normalement, placer la
commande d'air d'admission sur la position "Air frais (
)" et la comm-
ande du flux d'air sur "Plancher (
)".
Pour chauffer le plus rapidement pos-
sible, placer la commande d'air d'admission sur la position "Air recircule (
) ".

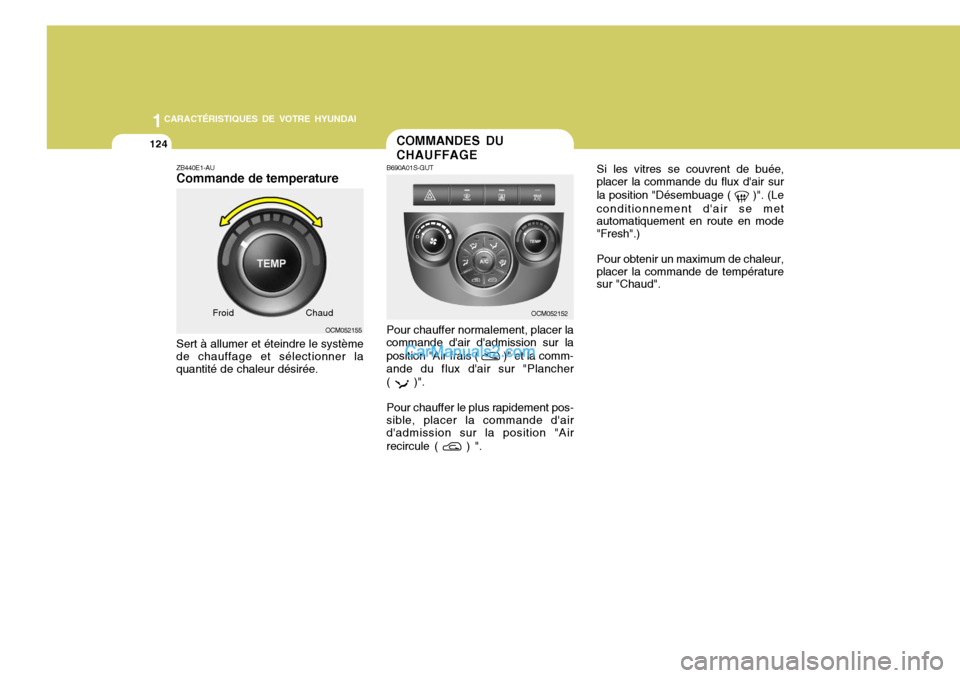

ZB440E1-AU Commande de temperature Sert à allumer et éteindre le système de chauffage et sélectionner laquantité de chaleur désirée.
OCM052155
Froid Chaud
OCM052152

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
125
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI

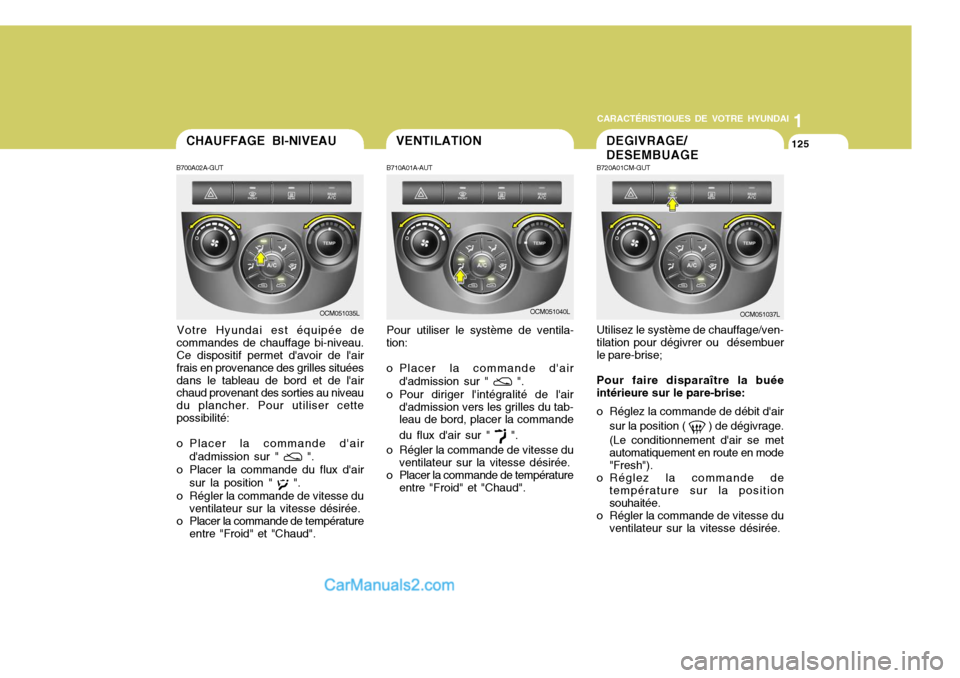

125CHAUFFAGE BI-NIVEAU
B700A02A-GUT
Votre Hyundai est équipée de
commandes de chauffage bi-niveau. Ce dispositif permet d'avoir de l'air frais en provenance des grilles situéesdans le tableau de bord et de l'air chaud provenant des sorties au niveau du plancher. Pour utiliser cettepossibilité:
o Placer la commande d'air
d'admission sur "
".
o Placer la commande du flux d'air
sur la position "
".
o Régler la commande de vitesse du ventilateur sur la vitesse désirée.
o Placer la commande de température entre "Froid" et "Chaud". B710A01A-AUT Pour utiliser le système de ventila-
tion:
o Placer la commande d'air
d'admission sur "
".
o Pour diriger l'intégralité de l'air d'admission vers les grilles du tab- leau de bord, placer la commande du flux d'air sur "
".
o Régler la commande de vitesse du ventilateur sur la vitesse désirée.
o Placer la commande de température entre "Froid" et "Chaud".
VENTILATION
OCM051035LOCM051040L
DEGIVRAGE/ DESEMBUAGE
B720A01CM-GUT Utilisez le système de chauffage/ven- tilation pour dégivrer ou désembuer le pare-brise; Pour faire disparaître la buée intérieure sur le pare-brise:
o Réglez la commande de débit d'air
sur la position (
) de dégivrage.
(Le conditionnement d'air se met automatiquement en route en mode"Fresh").
o Réglez la commande de température sur la positionsouhaitée.
o Régler la commande de vitesse du ventilateur sur la vitesse désirée. OCM051037L

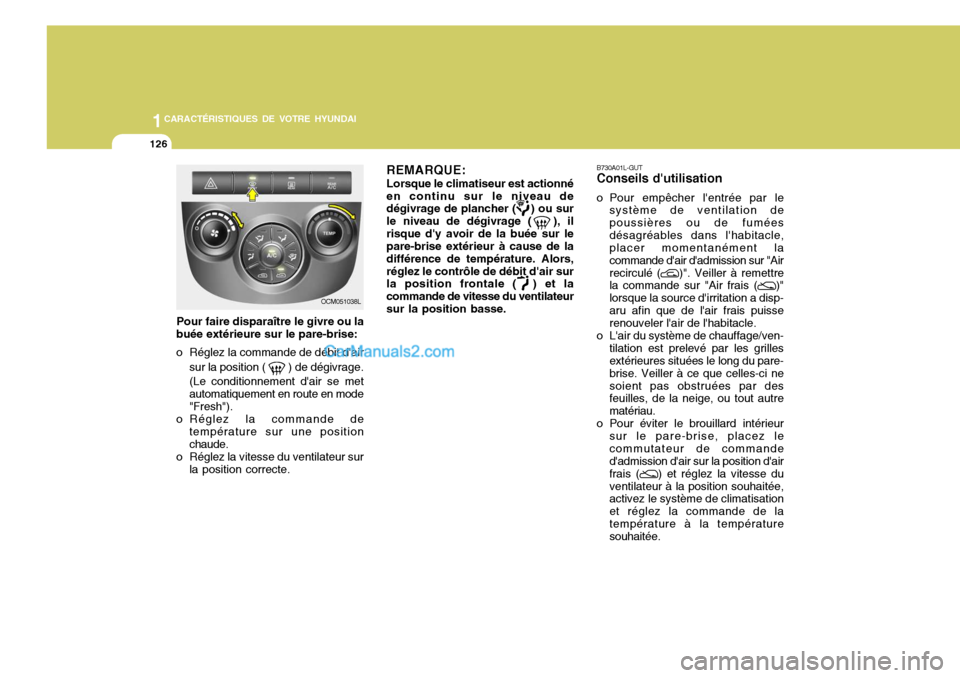

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
126
B730A01L-GUT Conseils d'utilisation
o Pour empêcher l'entrée par le système de ventilation de poussières ou de fuméesdésagréables dans l'habitacle, placer momentanément la commande d'air d'admission sur "Airrecirculé (
)". Veiller à remettre
la commande sur "Air frais (
)"
lorsque la source d'irritation a disp- aru afin que de l'air frais puisse renouveler l'air de l'habitacle.
o L'air du système de chauffage/ven- tilation est prelevé par les grillesextérieures situées le long du pare- brise. Veiller à ce que celles-ci nesoient pas obstruées par des feuilles, de la neige, ou tout autre matériau.
o Pour éviter le brouillard intérieur sur le pare-brise, placez lecommutateur de commande d'admission d'air sur la position d'air frais (
) et réglez la vitesse du
ventilateur à la position souhaitée, activez le système de climatisation et réglez la commande de latempérature à la température souhaitée.
REMARQUE:
Lorsque le climatiseur est actionné en continu sur le niveau de dégivrage de plancher ( ) ou sur le niveau de dégivrage ( ), ilrisque d'y avoir de la buée sur le pare-brise extérieur à cause de la différence de température. Alors,réglez le contrôle de débit d'air sur la position frontale ( ) et la commande de vitesse du ventilateursur la position basse.
Pour faire disparaître le givre ou la
buée extérieure sur le pare-brise:
o Réglez la commande de débit d'air
sur la position (
) de dégivrage.
(Le conditionnement d'air se met automatiquement en route en mode "Fresh").
o Réglez la commande de température sur une positionchaude.
o Réglez la vitesse du ventilateur sur la position correcte. OCM051038L

1

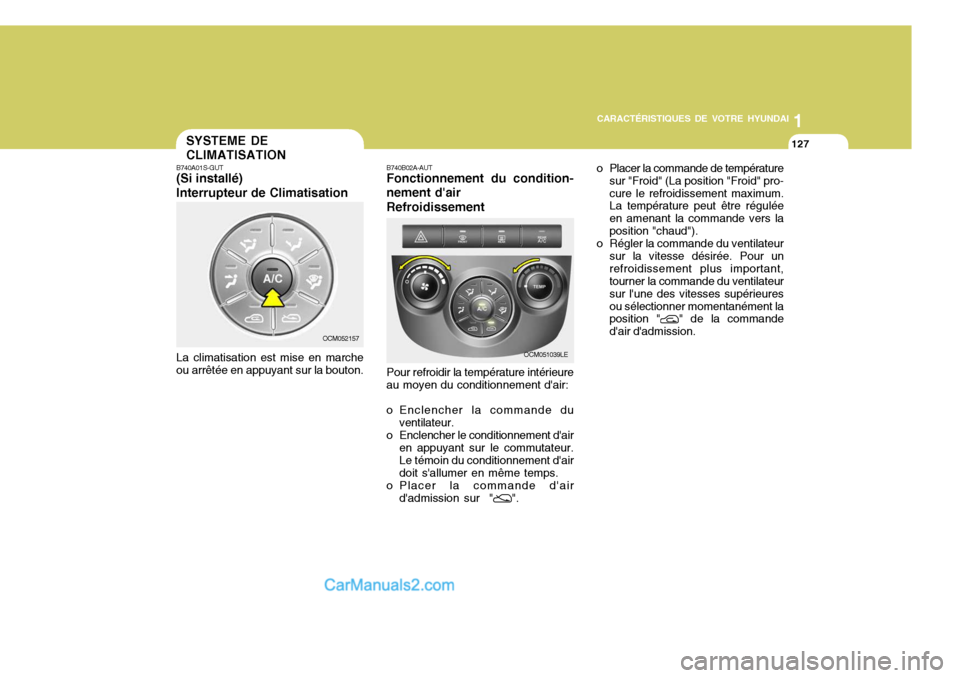

CARACTÉRISTIQUES DE VOTRE HYUNDAI
127
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
127SYSTEME DE CLIMATISATION
B740A01S-GUT (Si installé) Interrupteur de Climatisation La climatisation est mise en marche ou arrêtée en appuyant sur la bouton. B740B02A-AUT Fonctionnement du condition-
nement d'air
Refroidissement Pour refroidir la température intérieure au moyen du conditionnement d'air:
o Enclencher la commande du ventilateur.
o Enclencher le conditionnement d'air en appuyant sur le commutateur.Le témoin du conditionnement d'airdoit s'allumer en même temps.
o Placer la commande d'air
d'admission sur "
".
OCM051039LE
OCM052157 o Placer la commande de température
sur "Froid" (La position "Froid" pro- cure le refroidissement maximum. La température peut être régulée en amenant la commande vers laposition "chaud").
o Régler la commande du ventilateur sur la vitesse désirée. Pour unrefroidissement plus important, tourner la commande du ventilateur sur l'une des vitesses supérieuresou sélectionner momentanément la position "
" de la commande
d'air d'admission.

1CARACTÉRISTIQUES DE VOTRE HYUNDAI
128
ZB450D1-AU Conseils d'utilisation
o Si l'air dans l'habitacle est très chaud lorsque vous entrez dans votre voiture, ouvrir les vitres pen-dant quelques minutes pour expulser l'air chaud.
o Lorsque vous utilisez le conditionnement d'air, maintenir toutes les fenêtres fermées pourempêcher l'entrée d'air chaud dans l'habitacle.
o Lorsque vous êtes obligé de rouler à vitesse réduite (circulation dense,par exemple), sélectionner un rap- port inférieur. De la sorte, le régimemoteur augmente, ce qui augmente simultanément le régime du compresseur du conditionnementd'air.
o Pour accélérer la procédure,
sélectionner l'une des vitessessupérieures.
o Régler la commande de température
pour obtenir la quantité de chaleurdésirée.

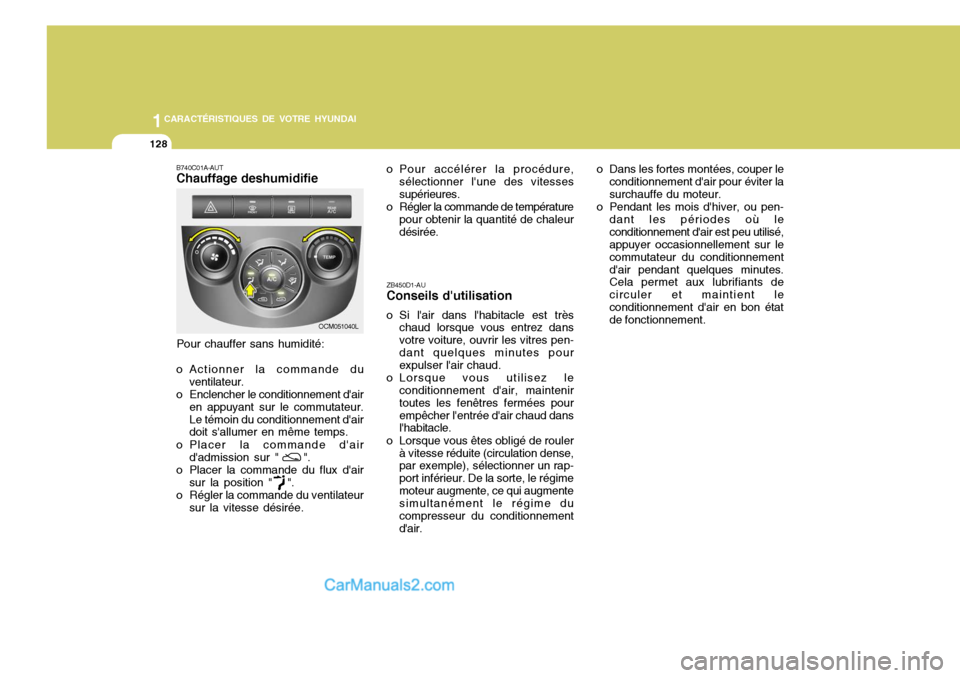

B740C01A-AUT Chauffage deshumidifie
Pour chauffer sans humidité:
o Actionner la commande du ventilateur.
o Enclencher le conditionnement d'air
en appuyant sur le commutateur. Le témoin du conditionnement d'air doit s'allumer en même temps.
o Placer la commande d'air d'admission sur " ".
o Placer la commande du flux d'air sur la position " ".
o Régler la commande du ventilateur
sur la vitesse désirée.
OCM051040L
o Dans les fortes montées, couper leconditionnement d'air pour éviter la surchauffe du moteur.
o Pendant les mois d'hiver, ou pen-
dant les périodes où leconditionnement d'air est peu utilisé, appuyer occasionnellement sur le commutateur du conditionnementd'air pendant quelques minutes. Cela permet aux lubrifiants de circuler et maintient leconditionnement d'air en bon état de fonctionnement.

1
CARACTÉRISTIQUES DE VOTRE HYUNDAI
129
1
CARACTÉRISTIQUES DE VOTRE HYUNDAI

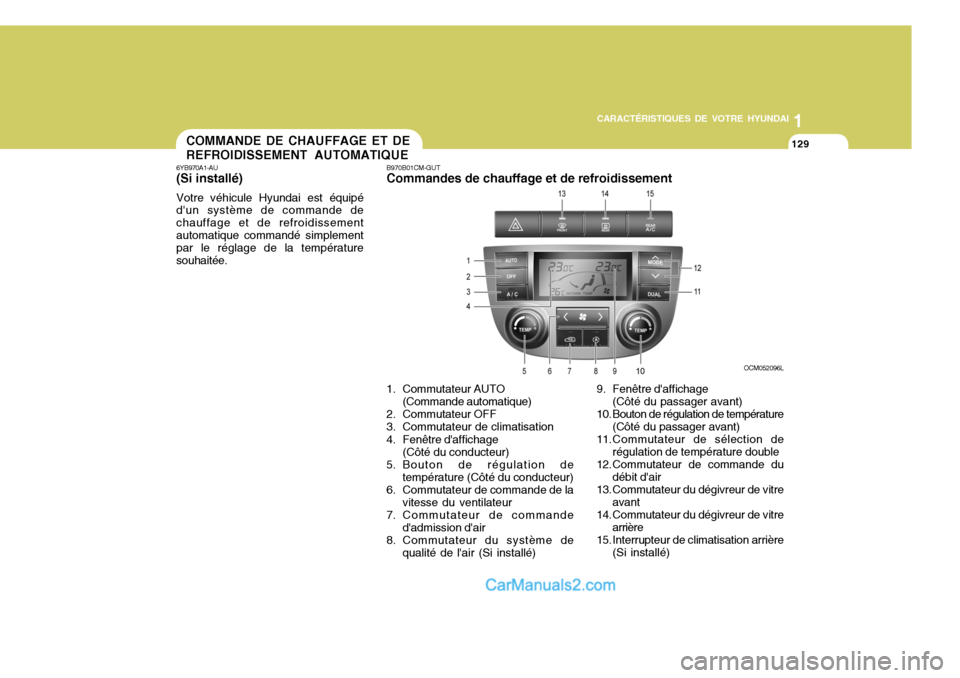

129COMMANDE DE CHAUFFAGE ET DE REFROIDISSEMENT AUTOMATIQUE
6YB970A1-AU (Si installé) Votre véhicule Hyundai est équipé d'un système de commande de chauffage et de refroidissementautomatique commandé simplement par le réglage de la température souhaitée. B970B01CM-GUT Commandes de chauffage et de refroidissement
1. Commutateur AUTO (Commande automatique)
2. Commutateur OFF
3. Commutateur de climatisation
4. Fenêtre d'affichage (Côté du conducteur)
5. Bouton de régulation de température (Côté du conducteur)
6. Commutateur de commande de la vitesse du ventilateur
7. Commutateur de commande d'admission d'air
8. Commutateur du système de qualité de l'air (Si installé) OCM052096L
9. Fenêtre d'affichage
(Côté du passager avant)
10. Bouton de régulation de température (Côté du passager avant)
11.Commutateur de sélection de régulation de température double
12. Commutateur de commande du débit d'air
13. Commutateur du dégivreur de vitre avant
14. Commutateur du dégivreur de vitre arrière
15. Interrupteur de climatisation arrière
(Si installé)
