QUE FAIRE EN CAS D'URGENCE
7
D040B01CM-GUT Manipulation de la roue de
secours

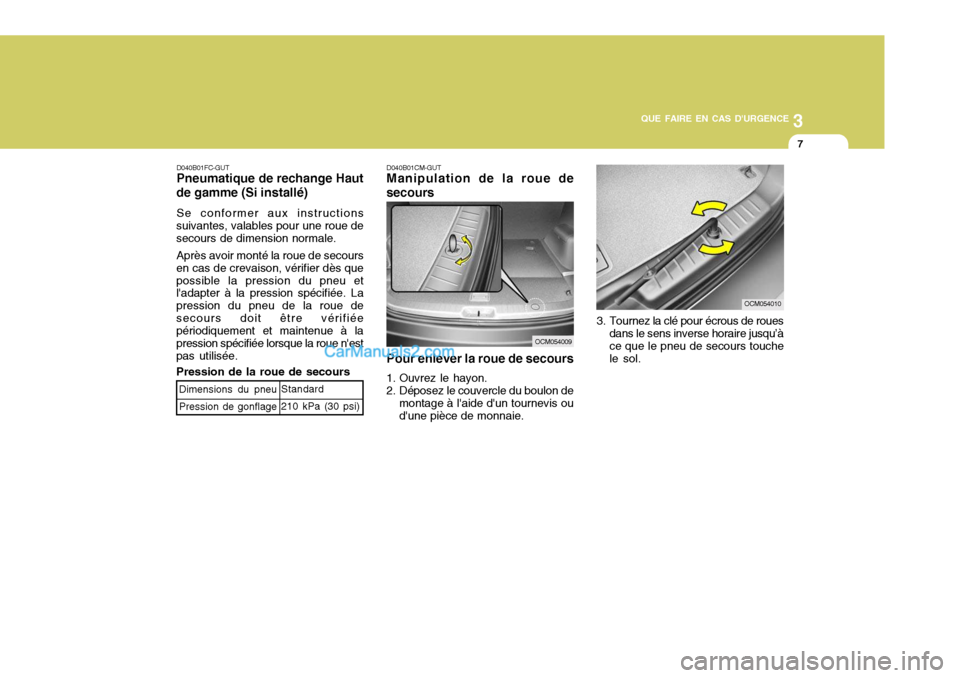

Pour enlever la roue de secours
1. Ouvrez le hayon.
2. Déposez le couvercle du boulon de montage à l'aide d'un tournevis ou d'une pièce de monnaie.
D040B01FC-GUT Pneumatique de rechange Haut
de gamme (Si installé)
Se conformer aux instructions
suivantes, valables pour une roue de secours de dimension normale.
Après avoir monté la roue de secours
en cas de crevaison, vérifier dès quepossible la pression du pneu et l'adapter à la pression spécifiée. La pression du pneu de la roue desecours doit être vérifiée périodiquement et maintenue à la pression spécifiée lorsque la roue n'estpas utilisée.
Pression de la roue de secours
Dimensions du pneu Pression de gonflage Standard210 kPa (30 psi)
OCM0540093. Tournez la clé pour écrous de roues
dans le sens inverse horaire jusqu’à ce que le pneu de secours touche le sol.
OCM054010

3QUE FAIRE EN CAS D'URGENCE
8

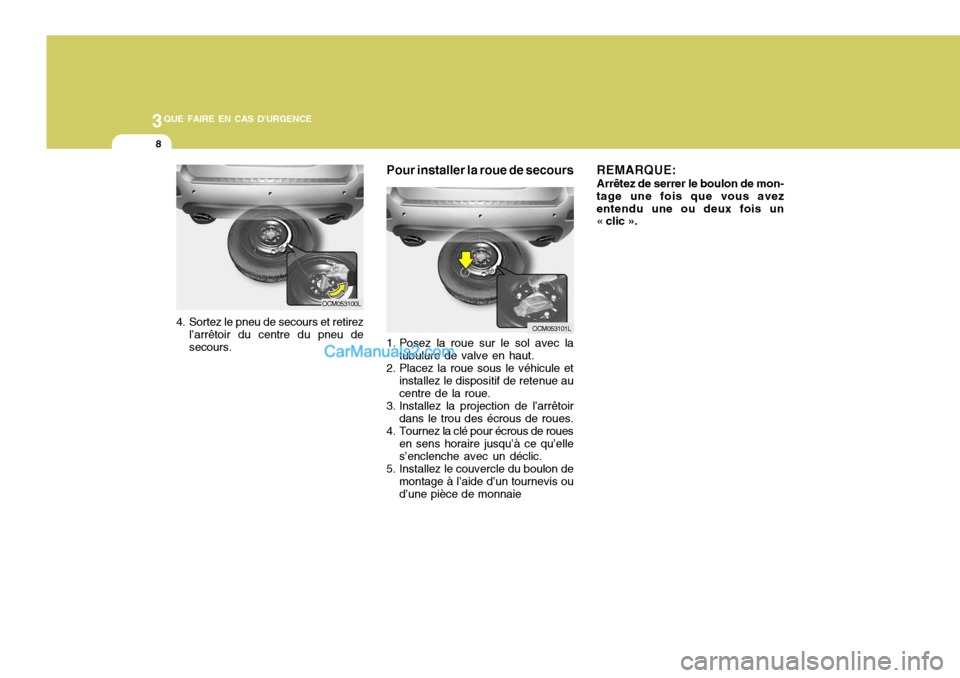

Pour installer la roue de secours
OCM053101L
1. Posez la roue sur le sol avec la tubulure de valve en haut.
2. Placez la roue sous le véhicule et
installez le dispositif de retenue au centre de la roue.
3. Installez la projection de l’arrêtoir
dans le trou des écrous de roues.
4. Tournez la clé pour écrous de roues
en sens horaire jusqu’à ce qu’elles’enclenche avec un déclic.
5. Installez le couvercle du boulon de
montage à l’aide d’un tournevis ou d’une pièce de monnaie4. Sortez le pneu de secours et retirez l’arrêtoir du centre du pneu de secours.
OCM053100L REMARQUE: Arrêtez de serrer le boulon de mon-
tage une fois que vous avez entendu une ou deux fois un « clic ».

3
QUE FAIRE EN CAS D'URGENCE
9
!
CHANGER UNE ROUE DEGONFLEE

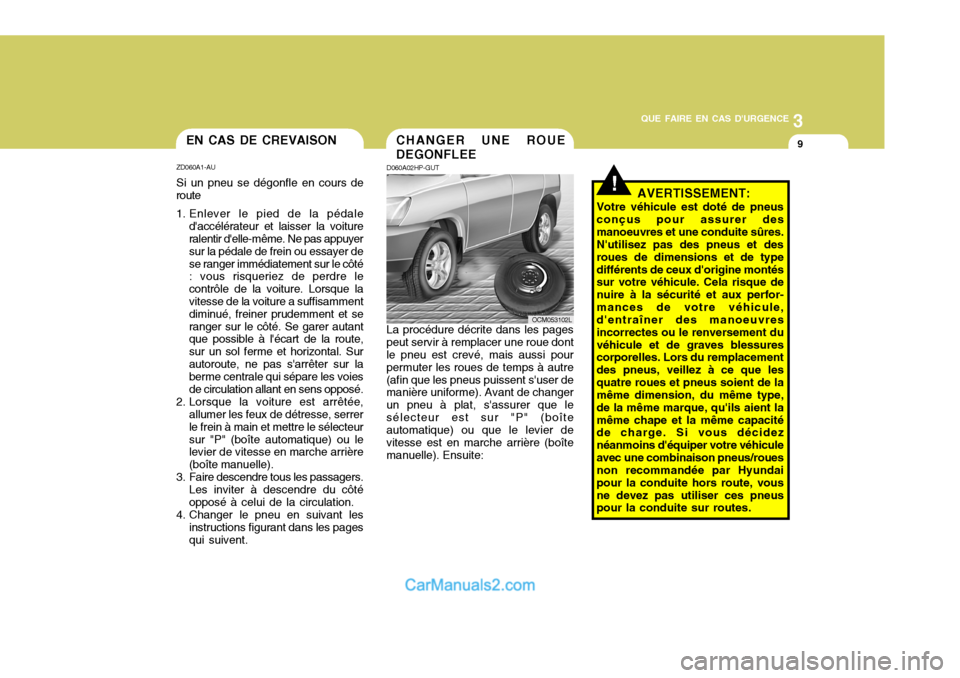

D060A02HP-GUT La procédure décrite dans les pages
peut servir à remplacer une roue dont le pneu est crevé, mais aussi pour permuter les roues de temps à autre(afin que les pneus puissent s'user de manière uniforme). Avant de changer un pneu à plat, s'assurer que lesélecteur est sur "P" (boîte automatique) ou que le levier de vitesse est en marche arrière (boîtemanuelle). Ensuite: OCM053102L
AVERTISSEMENT:
Votre véhicule est doté de pneusconçus pour assurer desmanoeuvres et une conduite sûres.N'utilisez pas des pneus et desroues de dimensions et de typedifférents de ceux d'origine montés sur votre véhicule. Cela risque de nuire à la sécurité et aux perfor-mances de votre véhicule, d'entraîner des manoeuvres incorrectes ou le renversement duvéhicule et de graves blessures corporelles. Lors du remplacement des pneus, veillez à ce que lesquatre roues et pneus soient de la même dimension, du même type, de la même marque, qu'ils aient lamême chape et la même capacité de charge. Si vous décidez néanmoins d'équiper votre véhiculeavec une combinaison pneus/roues non recommandée par Hyundai pour la conduite hors route, vousne devez pas utiliser ces pneus pour la conduite sur routes.EN CAS DE CREVAISON
ZD060A1-AU Si un pneu se dégonfle en cours de
route
1. Enlever le pied de la pédale
d'accélérateur et laisser la voiture ralentir d'elle-même. Ne pas appuyer sur la pédale de frein ou essayer dese ranger immédiatement sur le côté : vous risqueriez de perdre le contrôle de la voiture. Lorsque lavitesse de la voiture a suffisamment diminué, freiner prudemment et se ranger sur le côté. Se garer autant que possible à l'écart de la route, sur un sol ferme et horizontal. Surautoroute, ne pas s'arrêter sur la berme centrale qui sépare les voies de circulation allant en sens opposé.
2. Lorsque la voiture est arrêtée, allumer les feux de détresse, serrerle frein à main et mettre le sélecteursur "P" (boîte automatique) ou le levier de vitesse en marche arrière (boîte manuelle).
3. Faire descendre tous les passagers. Les inviter à descendre du côtéopposé à celui de la circulation.
4. Changer le pneu en suivant les instructions figurant dans les pagesqui suivent.

3QUE FAIRE EN CAS D'URGENCE
10
D060B02O-AAT

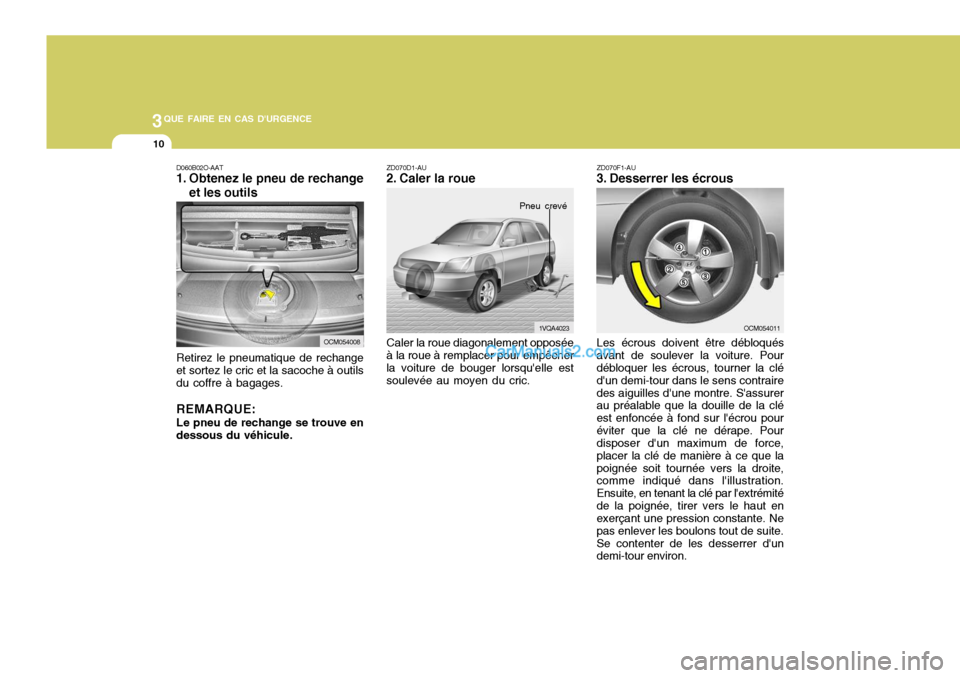

1. Obtenez le pneu de rechange
et les outils
Retirez le pneumatique de rechange et sortez le cric et la sacoche à outils du coffre à bagages. REMARQUE: Le pneu de rechange se trouve en dessous du véhicule. Caler la roue diagonalement opposéeà la roue à remplacer pour empêcher la voiture de bouger lorsqu'elle est soulevée au moyen du cric.
ZD070D1-AU
2. Caler la roue
Pneu crevéZD070F1-AU
3. Desserrer les écrous Les écrous doivent être débloqués
avant de soulever la voiture. Pour débloquer les écrous, tourner la clé d'un demi-tour dans le sens contrairedes aiguilles d'une montre. S'assurer au préalable que la douille de la clé est enfoncée à fond sur l'écrou pouréviter que la clé ne dérape. Pour disposer d'un maximum de force, placer la clé de manière à ce que lapoignée soit tournée vers la droite, comme indiqué dans l'illustration. Ensuite, en tenant la clé par l'extrémitéde la poignée, tirer vers le haut en exerçant une pression constante. Ne pas enlever les boulons tout de suite.Se contenter de les desserrer d'un demi-tour environ. OCM054011
OCM054008
1VQA4023

3
QUE FAIRE EN CAS D'URGENCE
11
!
ZD070G1-AU

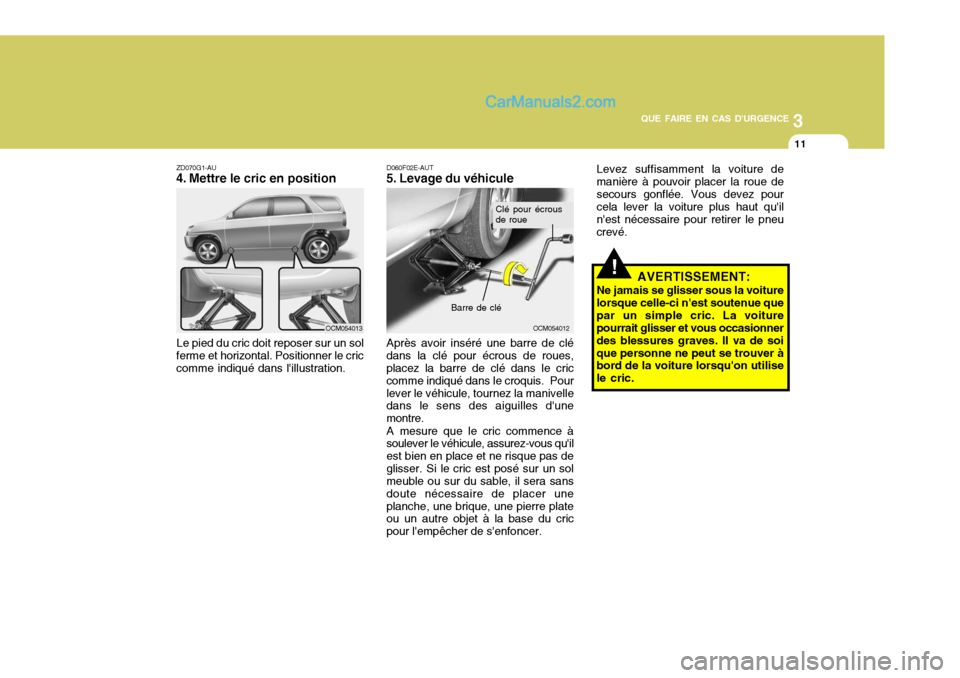

4. Mettre le cric en position
Le pied du cric doit reposer sur un sol
ferme et horizontal. Positionner le criccomme indiqué dans l'illustration. D060F02E-AUT
5. Levage du véhicule Après avoir inséré une barre de clé
dans la clé pour écrous de roues, placez la barre de clé dans le cric comme indiqué dans le croquis. Pourlever le véhicule, tournez la manivelle dans le sens des aiguilles d'une montre.
A mesure que le cric commence à
soulever le véhicule, assurez-vous qu'ilest bien en place et ne risque pas deglisser. Si le cric est posé sur un sol meuble ou sur du sable, il sera sans doute nécessaire de placer uneplanche, une brique, une pierre plate ou un autre objet à la base du cric pour l'empêcher de s'enfoncer. OCM054012
AVERTISSEMENT:
Ne jamais se glisser sous la voiture lorsque celle-ci n'est soutenue quepar un simple cric. La voiture pourrait glisser et vous occasionner des blessures graves. Il va de soique personne ne peut se trouver à bord de la voiture lorsqu'on utilise le cric.
Levez suffisamment la voiture demanière à pouvoir placer la roue desecours gonflée. Vous devez pour cela lever la voiture plus haut qu'il n'est nécessaire pour retirer le pneucrevé.
OCM054013
Barre de clé
Clé pour écrous de roue

3QUE FAIRE EN CAS D'URGENCE
12
!
ZD070J2-AU
7. Pour reposer les écrous de
roue
Pour reposer l'enjoliveur, tenez-le sur
la roue puis vissez les écrous de roue sur les goujons et serrez-les à la main. Vous devez poser les écrous en orientant leur petit diamètre versl'intérieur. Secouez la roue de secours pour vous assurer qu'elle repose bien en place, puis serrez de nouveau lesécrous de roue à la main.
AVERTISSEMENT:
Avant de mettre la roue en place,
s'assurer que le moyeu ou la rouesont exempts de tout corps étranger (par exemple de la boue, du goudron, du gravier, etc.) quipourrait empêcher la roue de se plaquer solidement contre le moyeu. Nettoyer si nécessaire. Siun bon contact au niveau de la surface de fixation entre la roue et le moyeu n'est pas assuré, lesboulons pourraient se desserrer progressivement, au risque que la roue se détache en cours de route.

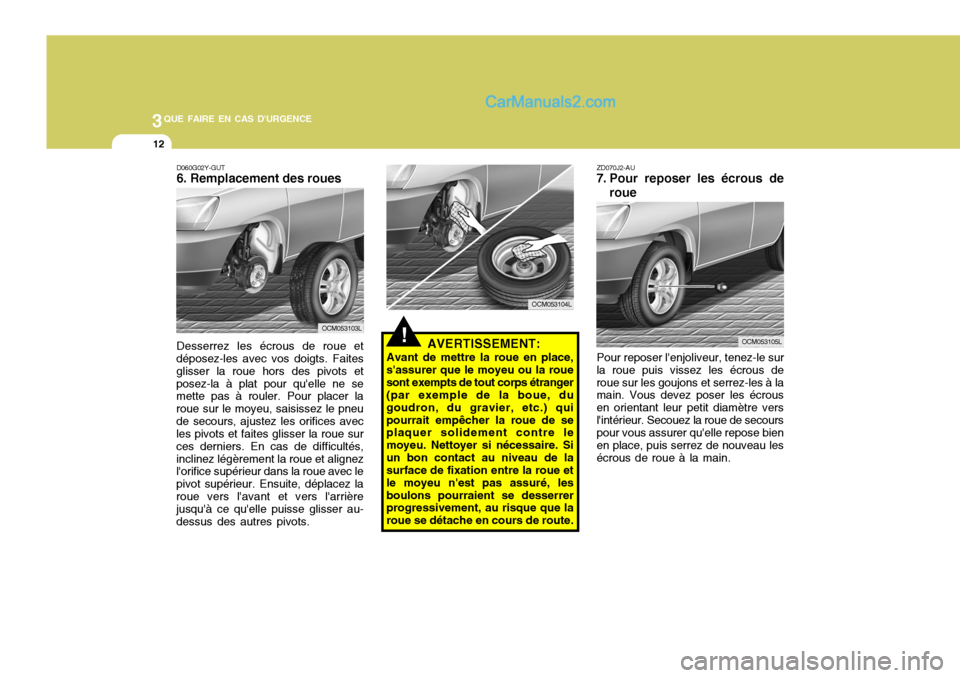

D060G02Y-GUT 6. Remplacement des roues Desserrez les écrous de roue et
déposez-les avec vos doigts. Faites glisser la roue hors des pivots etposez-la à plat pour qu'elle ne se mette pas à rouler. Pour placer la roue sur le moyeu, saisissez le pneude secours, ajustez les orifices avec les pivots et faites glisser la roue sur ces derniers. En cas de difficultés,inclinez légèrement la roue et alignez l'orifice supérieur dans la roue avec le pivot supérieur. Ensuite, déplacez laroue vers l'avant et vers l'arrière jusqu'à ce qu'elle puisse glisser au- dessus des autres pivots. OCM053103L
OCM053104L
OCM053105L

3
QUE FAIRE EN CAS D'URGENCE
13
D060I01CM-GUT

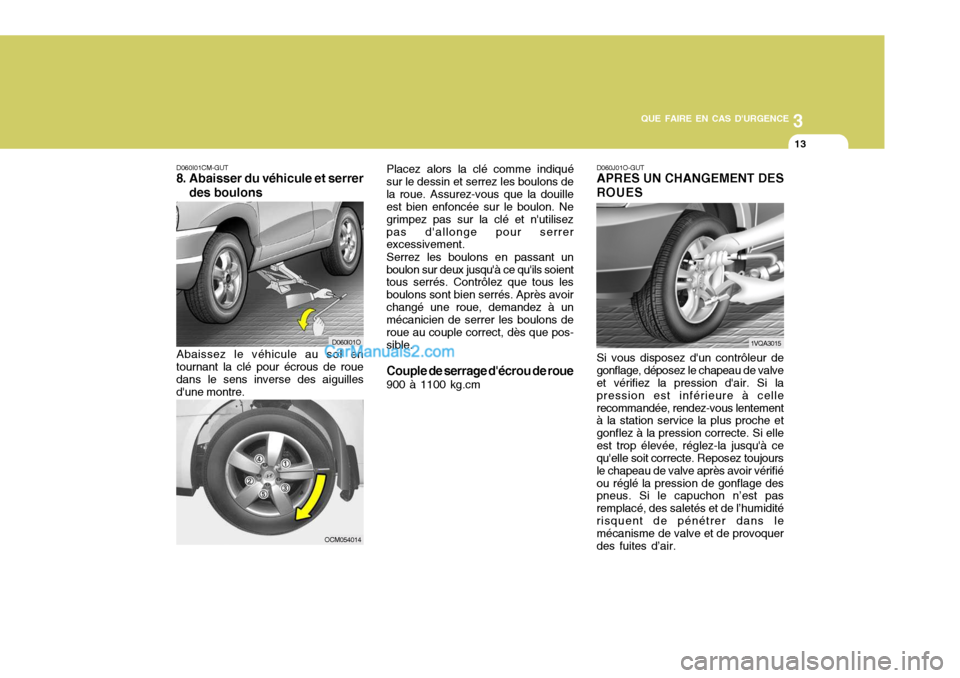

8. Abaisser du véhicule et serrer
des boulons D060J01O-GUT APRES UN CHANGEMENT DES ROUES
Abaissez le véhicule au sol en
tournant la clé pour écrous de roue dans le sens inverse des aiguilles d'une montre. Si vous disposez d'un contrôleur degonflage, déposez le chapeau de valve et vérifiez la pression d'air. Si la pression est inférieure à cellerecommandée, rendez-vous lentement à la station service la plus proche et gonflez à la pression correcte. Si elleest trop élevée, réglez-la jusqu'à ce qu'elle soit correcte. Reposez toujours le chapeau de valve après avoir vérifiéou réglé la pression de gonflage des pneus. Si le capuchon n’est pas remplacé, des saletés et de l’humiditérisquent de pénétrer dans le mécanisme de valve et de provoquer des fuites d’air.
Placez alors la clé comme indiqué
sur le dessin et serrez les boulons dela roue. Assurez-vous que la douille est bien enfoncée sur le boulon. Ne grimpez pas sur la clé et n'utilisezpas d'allonge pour serrer excessivement.
Serrez les boulons en passant un
boulon sur deux jusqu'à ce qu'ils soienttous serrés. Contrôlez que tous les boulons sont bien serrés. Après avoirchangé une roue, demandez à un mécanicien de serrer les boulons de roue au couple correct, dès que pos-sible.
Couple de serrage d'écrou de roue 900 à 1100 kg.cm
D060I01O
1VQA3015
OCM054014

3QUE FAIRE EN CAS D'URGENCE
14

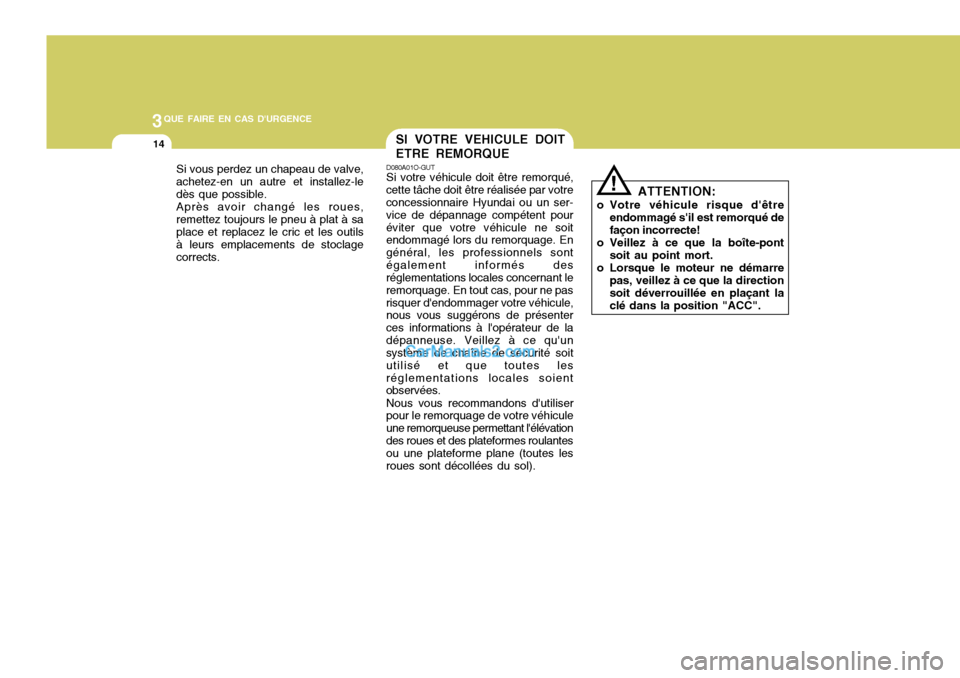

Si vous perdez un chapeau de valve, achetez-en un autre et installez-ledès que possible.Après avoir changé les roues,remettez toujours le pneu à plat à saplace et replacez le cric et les outils à leurs emplacements de stoclage corrects.SI VOTRE VEHICULE DOIT ETRE REMORQUE
D080A01O-GUT Si votre véhicule doit être remorqué,
cette tâche doit être réalisée par votre concessionnaire Hyundai ou un ser- vice de dépannage compétent pouréviter que votre véhicule ne soit endommagé lors du remorquage. En général, les professionnels sontégalement informés des réglementations locales concernant le remorquage. En tout cas, pour ne pasrisquer d'endommager votre véhicule, nous vous suggérons de présenter ces informations à l'opérateur de ladépanneuse. Veillez à ce qu'un système de chaîne de sécurité soit utilisé et que toutes lesréglementations locales soient observées.
Nous vous recommandons d'utiliser
pour le remorquage de votre véhicule une remorqueuse permettant l'élévationdes roues et des plateformes roulantes ou une plateforme plane (toutes les roues sont décollées du sol).
! ATTENTION:
o Votre véhicule risque d'être endommagé s'il est remorqué de façon incorrecte!
o Veillez à ce que la boîte-pont soit au point mort.
o Lorsque le moteur ne démarre pas, veillez à ce que la directionsoit déverrouillée en plaçant laclé dans la position "ACC".

3
QUE FAIRE EN CAS D'URGENCE
15
1) Si le véhicule est remorqué et que
les roues arrière reposent sur le sol, veillez à desserrer le frein de parking.
REMARQUE: Avant le remorquage, vérifiez le niveau du liquide de la boîte-pont automatique. S'il se trouve en dessous de la plage "75°C" sur lajauge d'huile, ajoutez du liquide. Si vous ne pouvez pas ajouter du liquide, utilisez une plateformeroulante de remorquage.
2) Si l'une des roues chargées ou des composants de la suspension sont endommagés ou si le véhicule estremorqué avec les roues avant reposant sur le sol, utilisez une plateforme roulante de remorquagesous les roues avant.
o Boîte-pont manuelle:
Si vous n'utilisez pas une plateforme roulante de remorquage, placez la clé de contact dans laposition "ACC" et la boîte-pont dans "N (Point mort)".
D080B01CM-GUTRemorquage d'un véhicule à 2
roues motrices
OCM054030
Votre véhicule peut être remorqué grâce à une remorqueuse permettant l'élévation des roues (1), (2) ou grâce à une plateforme plane (3). 1)
2)
3)
Plateforme roulante
OCM054031
! ATTENTION:
o Lors du remorquage du véhicule, faites attention à ne pas provoquer de dommages sur le pare-chocs ou le dessous de caisse du véhicule.
o Ne remorquez pas le véhicule avec une dépanneuse à élinguescar cela risque de provoquer desdommages sur le pare-chocs ou le dessous de caisse du véhicule.

3QUE FAIRE EN CAS D'URGENCE
16
!
OCM054032
ATTENTION:
Ne remorquez pas le véhicule
quand la clé est retirée ou se trouve dans la position "LOCK" lorsque le remorquage est réalisé depuis l'arrière sans une plateformeroulante de remorquage.
o Boîte-pont automatique: Veillez à utiliser une plateforme roulante de remorquage sous lesroues avant. D080C01O-GUT Remorquage d'un véhicule à 4 roues motrices Lors du remorquage d'un véhicule à
quatre roues motrices, remorquez-le en élevant les 4 roues ou en utilisant la plateforme roulante de remorquage.!
OCM054033
Plateforme roulante
Plateforme roulante
ATTENTION:
Un véhicule équipé d'une boîte-
pont automatique ne doit jamais être remorqué depuis l'arrière avec les roues avant reposant sur le sol.Cela risque de provoquer de graves dommages sur la boîte-pont.
3) Il est préférable que votre véhicule soit remorqué avec toutes ses roues décollées du sol.
