Page 21 of 327
1
COMPONENTES DE SU HYUNDAI
11
!ADVERTENCIA:
No bloquee la puerta con la llave o el mando a distancia hasta que todos los pasajeros hayan abandonado elvehículo, ya que la puerta no puede desbloquearse con el interruptor de bloqueo de las puertas cuando éstasse han bloqueado con la llave o con el mando a distancia (Si está instalado).Es peligroso dejar niños, adultos descapacitados o animales en un vehículo cerrado. Podríandesmayarse debido al calor y sufrir lesiones permanentes o la muerte por insolación.
Libre
Bloqueado

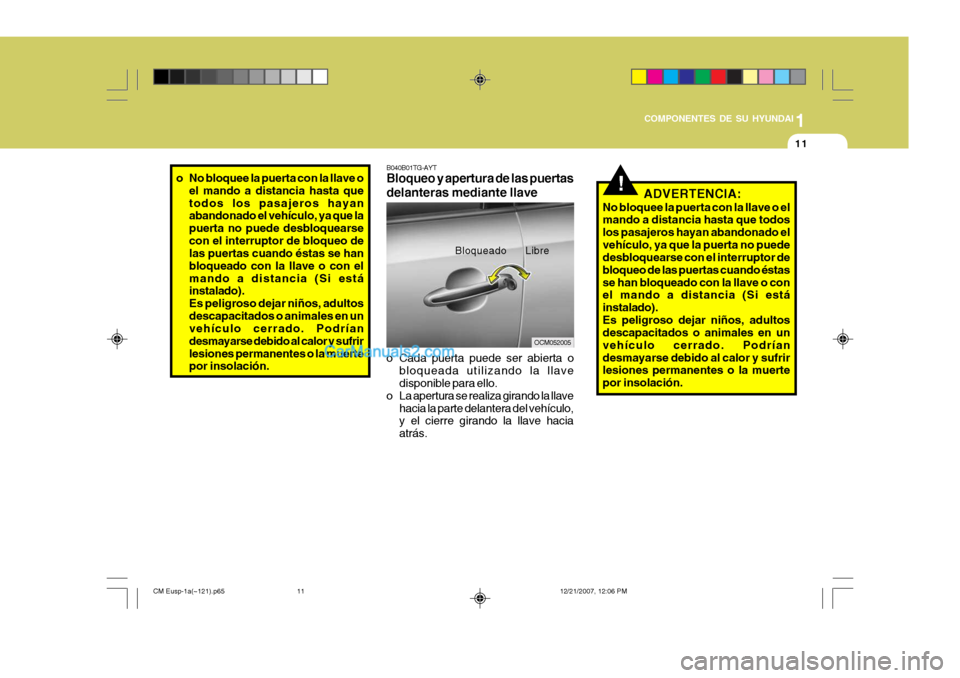

B040B01TG-AYT Bloqueo y apertura de las puertas delanteras mediante llave
o Cada puerta puede ser abierta o
bloqueada utilizando la llave disponible para ello.
o La apertura se realiza girando la llave
hacia la parte delantera del vehículo,y el cierre girando la llave hacia atrás.
o No bloquee la puerta con la llave o
el mando a distancia hasta quetodos los pasajeros hayan abandonado el vehículo, ya que la puerta no puede desbloquearsecon el interruptor de bloqueo de las puertas cuando éstas se han bloqueado con la llave o con elmando a distancia (Si está instalado). Es peligroso dejar niños, adultosdescapacitados o animales en un vehículo cerrado. Podrían desmayarse debido al calor y sufrirlesiones permanentes o la muerte por insolación.
OCM052005
CM Eusp-1a(~121).p65 12/21/2007, 12:06 PM
11
Page 22 of 327
1COMPONENTES DE SU HYUNDAI
12

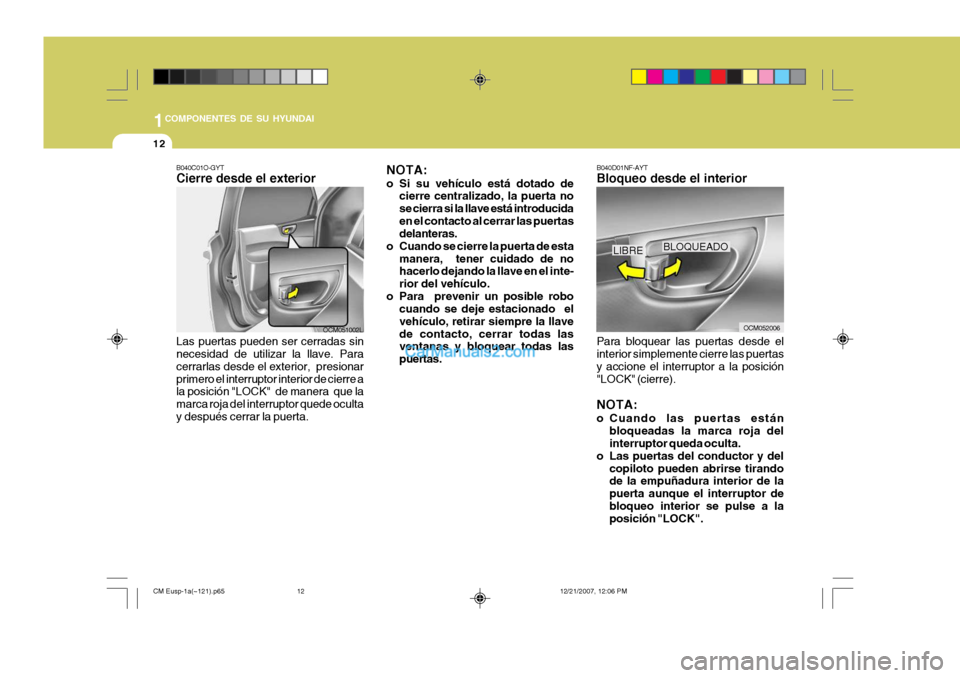

B040D01NF-AYT Bloqueo desde el interior Para bloquear las puertas desde el interior simplemente cierre las puertas y accione el interruptor a la posición"LOCK" (cierre). NOTA:
o Cuando las puertas están
bloqueadas la marca roja del interruptor queda oculta.
o Las puertas del conductor y del
copiloto pueden abrirse tirandode la empuñadura interior de la puerta aunque el interruptor debloqueo interior se pulse a la posición "LOCK".
OCM052006
LIBREBLOQUEADO
B040C01O-GYT Cierre desde el exterior Las puertas pueden ser cerradas sin necesidad de utilizar la llave. Para cerrarlas desde el exterior, presionarprimero el interruptor interior de cierre a la posición "LOCK" de manera que la marca roja del interruptor quede ocultay después cerrar la puerta.
NOTA:
o Si su vehículo está dotado de
cierre centralizado, la puerta no se cierra si la llave está introducidaen el contacto al cerrar las puertas delanteras.
o Cuando se cierre la puerta de esta manera, tener cuidado de nohacerlo dejando la llave en el inte- rior del vehículo.
o Para prevenir un posible robo cuando se deje estacionado elvehículo, retirar siempre la llavede contacto, cerrar todas las ventanas y bloquear todas las puertas.
OCM051002L
CM Eusp-1a(~121).p65
12/21/2007, 12:06 PM
12
Page 23 of 327
1
COMPONENTES DE SU HYUNDAI
13
B040G02NF-GYT Cierre centralizado de las puertas (Si está instalado) El interruptor del cierre centralizado de las puertas está situado en elapoyabrazos del conductor y el copiloto. Se opera pulsando el interruptor de bloqueo de la puerta. Si se abre algunapuerta con el interruptor pulsado a la posición "LOCK", al volver a cerrarla la puerta seguirá bloqueada.
OCM052007E
!ADVERTENCIA:
Asegúrese de no tirar de la empuñadura interior de la puertadurante la conducción: Si tira de la empuñadura interior de la puerta, ésta puede abrirse y podría salilrdesprendido del vehículo y sufrir lesiones o incluso la muerte.
Su HYUNDAI cuenta con "seguros de
niños" en las puertas traseras. Cuando este está operado, las puertas traseras no pueden ser abiertas desde el inte-rior. Es recomendable utilizarlo cada vez que transporte niños. El seguro de niños para impedir laabertura de la puerta desde el interior se acciona moviendo la palanca a la posición "
" y cerrando la puerta.
Coloque la palanca en la posición "
"
para el funcionamiento normal de la puerta. Si desea abrir la puerta desde elexterior, la empuñadura exterior funciona con normalidad.
B040E04A-AYT Seguro de niños en las puertas traseras
OCM052009
CM Eusp-1a(~121).p65
12/21/2007, 12:06 PM
13
Page 24 of 327
1COMPONENTES DE SU HYUNDAI
14
OCM052002

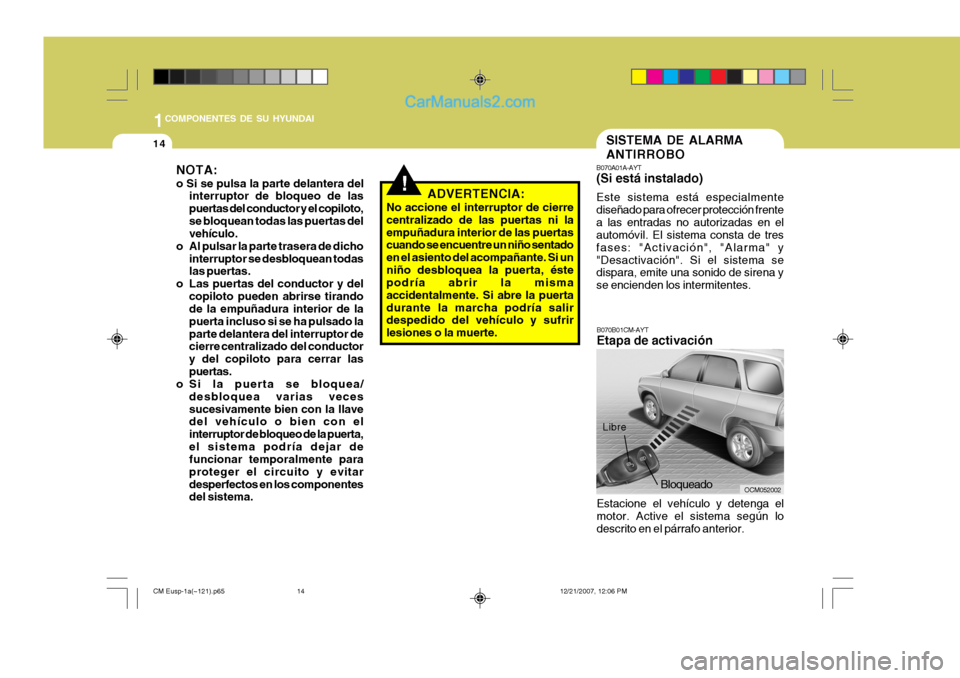

B070A01A-AYT (Si está instalado) Este sistema está especialmente diseñado para ofrecer protección frentea las entradas no autorizadas en el automóvil. El sistema consta de tres fases: "Activación", "Alarma" y"Desactivación". Si el sistema se dispara, emite una sonido de sirena y se encienden los intermitentes.SISTEMA DE ALARMA ANTIRROBO
B070B01CM-AYT Etapa de activación Libre
Estacione el vehículo y detenga el motor. Active el sistema según lodescrito en el párrafo anterior.
Bloqueado
NOTA: o Si se pulsa la parte delantera del
interruptor de bloqueo de las puertas del conductor y el copiloto,se bloquean todas las puertas del vehículo.
o Al pulsar la parte trasera de dicho interruptor se desbloquean todaslas puertas.
o Las puertas del conductor y del copiloto pueden abrirse tirandode la empuñadura interior de la puerta incluso si se ha pulsado laparte delantera del interruptor de cierre centralizado del conductor y del copiloto para cerrar laspuertas.
o Si la puerta se bloquea/
desbloquea varias vecessucesivamente bien con la llave del vehículo o bien con el interruptor de bloqueo de la puerta,el sistema podría dejar de funcionar temporalmente para proteger el circuito y evitardesperfectos en los componentes del sistema.
!ADVERTENCIA:
No accione el interruptor de cierre centralizado de las puertas ni laempuñadura interior de las puertas cuando se encuentre un niño sentado en el asiento del acompañante. Si unniño desbloquea la puerta, éste podría abrir la misma accidentalmente. Si abre la puertadurante la marcha podría salir despedido del vehículo y sufrir lesiones o la muerte.
CM Eusp-1a(~121).p65 12/21/2007, 12:06 PM
14

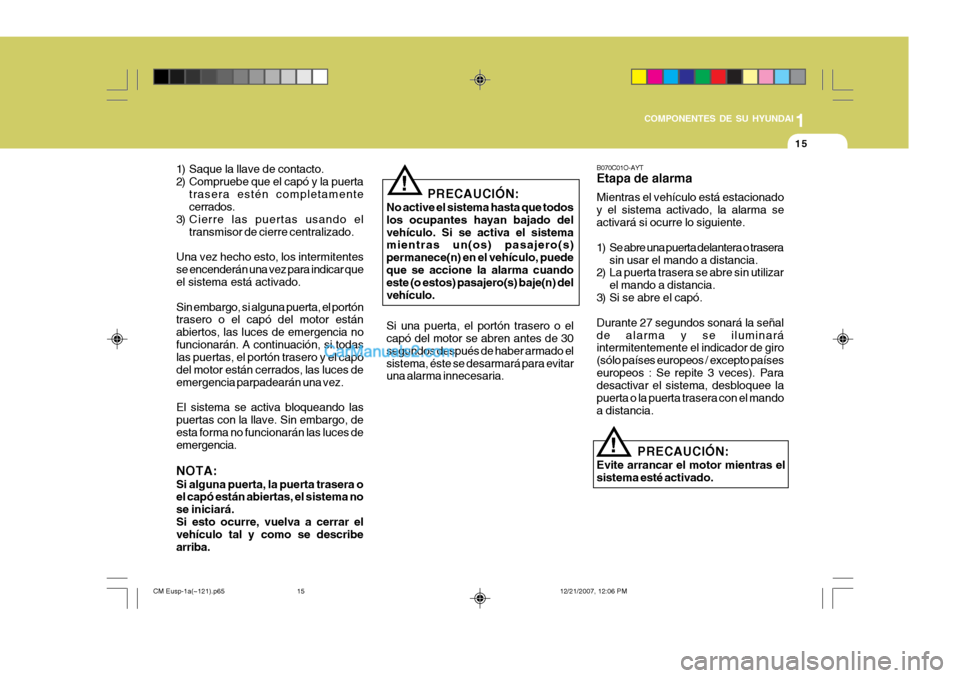

Page 25 of 327
1
COMPONENTES DE SU HYUNDAI
15
B070C01O-AYT Etapa de alarma Mientras el vehículo está estacionado y el sistema activado, la alarma seactivará si ocurre lo siguiente.
1) Se abre una puerta delantera o trasera sin usar el mando a distancia.
2) La puerta trasera se abre sin utilizar
el mando a distancia.
3) Si se abre el capó.Durante 27 segundos sonará la señal de alarma y se iluminará intermitentemente el indicador de giro (sólo países europeos / excepto paíseseuropeos : Se repite 3 veces). Para desactivar el sistema, desbloquee la puerta o la puerta trasera con el mandoa distancia.
! PRECAUCIÓN:
Evite arrancar el motor mientras el sistema esté activado.
1) Saque la llave de contacto.
2) Compruebe que el capó y la puerta
trasera estén completamente cerrados.
3) Cierre las puertas usando el
transmisor de cierre centralizado.
Una vez hecho esto, los intermitentes se encenderán una vez para indicar que el sistema está activado. Sin embargo, si alguna puerta, el portón trasero o el capó del motor están abiertos, las luces de emergencia nofuncionarán. A continuación, si todas las puertas, el portón trasero y el capó del motor están cerrados, las luces deemergencia parpadearán una vez. El sistema se activa bloqueando las puertas con la llave. Sin embargo, de esta forma no funcionarán las luces de emergencia. NOTA: Si alguna puerta, la puerta trasera o el capó están abiertas, el sistema no se iniciará.Si esto ocurre, vuelva a cerrar el vehículo tal y como se describe arriba. PRECAUCIÓN:
No active el sistema hasta que todoslos ocupantes hayan bajado delvehículo. Si se activa el sistema mientras un(os) pasajero(s) permanece(n) en el vehículo, puedeque se accione la alarma cuando este (o estos) pasajero(s) baje(n) del vehículo. Si una puerta, el portón trasero o el capó del motor se abren antes de 30 segundos después de haber armado elsistema, éste se desarmará para evitar una alarma innecesaria.
!
CM Eusp-1a(~121).p65 12/21/2007, 12:06 PM
15
Page 26 of 327
1COMPONENTES DE SU HYUNDAI
16

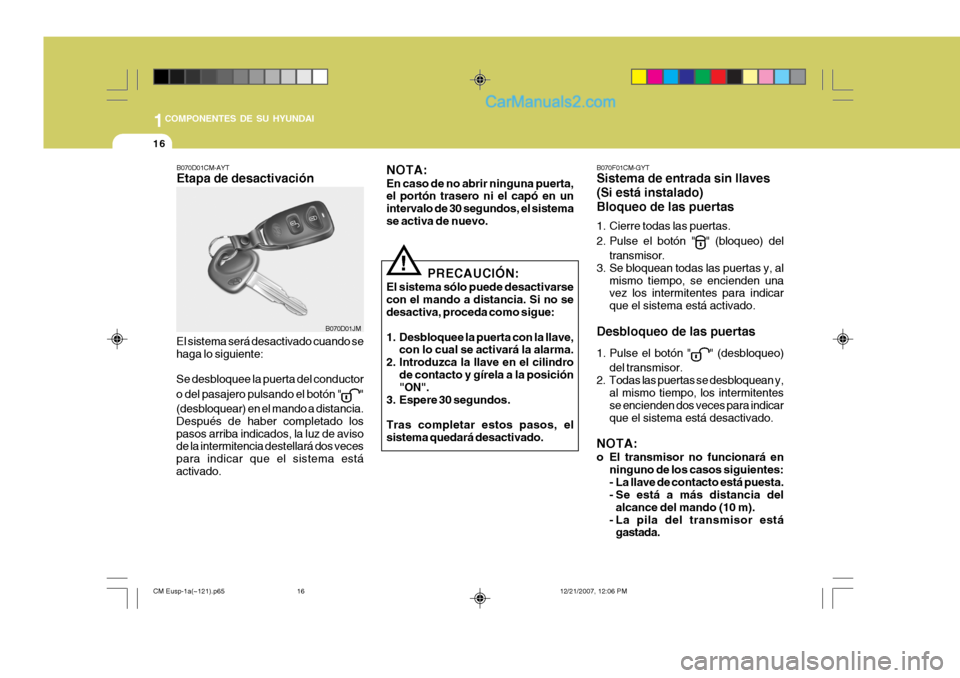

B070F01CM-GYT Sistema de entrada sin llaves (Si está instalado)Bloqueo de las puertas
1. Cierre todas las puertas.
2. Pulse el botón "
" (bloqueo) del
transmisor.
3. Se bloquean todas las puertas y, al mismo tiempo, se encienden una vez los intermitentes para indicar que el sistema está activado.
Desbloqueo de las puertas
1. Pulse el botón "
" (desbloqueo)
del transmisor.
2. Todas las puertas se desbloquean y, al mismo tiempo, los intermitentes se encienden dos veces para indicarque el sistema está desactivado.
NOTA:
o El transmisor no funcionará en ninguno de los casos siguientes:
- La llave de contacto está puesta.
- Se está a más distancia delalcance del mando (10 m).
- La pila del transmisor está gastada.
PRECAUCIÓN:
El sistema sólo puede desactivarse con el mando a distancia. Si no se desactiva, proceda como sigue:
1. Desbloquee la puerta con la llave, con lo cual se activará la alarma.
2. Introduzca la llave en el cilindro
de contacto y gírela a la posición "ON".
3. Espere 30 segundos. Tras completar estos pasos, el sistema quedará desactivado.
!
NOTA: En caso de no abrir ninguna puerta, el portón trasero ni el capó en un intervalo de 30 segundos, el sistemase activa de nuevo.
B070D01CM-AYT Etapa de desactivación
El sistema será desactivado cuando se haga lo siguiente: Se desbloquee la puerta del conductor o del pasajero pulsando el botón "
"
(desbloquear) en el mando a distancia. Después de haber completado lospasos arriba indicados, la luz de aviso de la intermitencia destellará dos veces para indicar que el sistema estáactivado.
B070D01JM
CM Eusp-1a(~121).p65 12/21/2007, 12:06 PM
16
Page 27 of 327
1
COMPONENTES DE SU HYUNDAI
17
OCM052004
Batería Caja
2. Retire la batería descargada y preste
atención a la polaridad. Compruebe que la polaridad de la batería nueva sea la misma (+ hacia abajo), y luegointrodúzcala en el transmisor.
Moneda

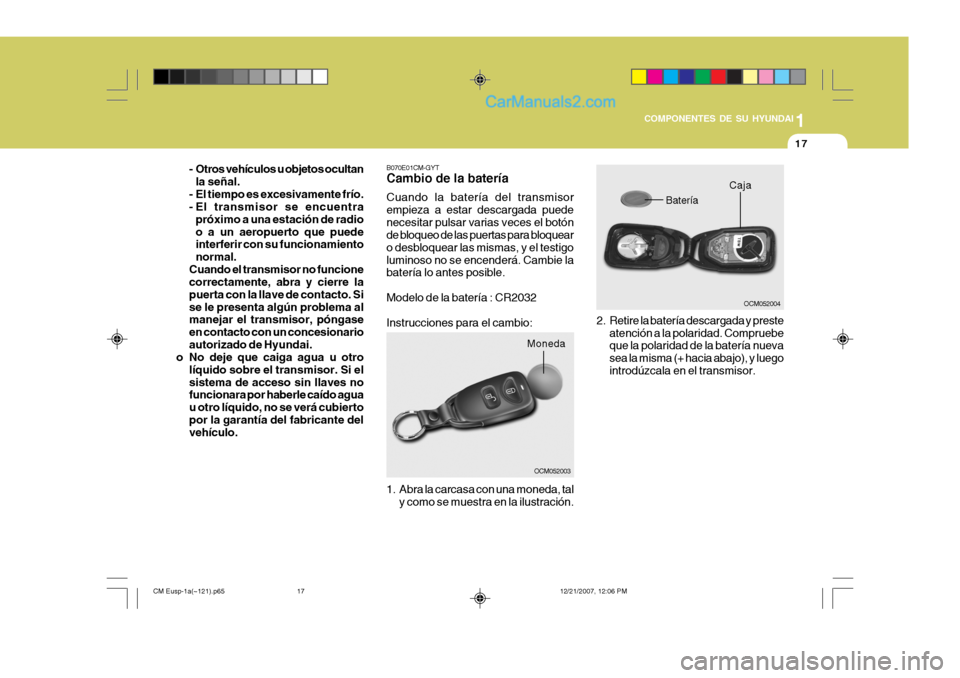

B070E01CM-GYT Cambio de la batería Cuando la batería del transmisor empieza a estar descargada puedenecesitar pulsar varias veces el botón de bloqueo de las puertas para bloquear o desbloquear las mismas, y el testigoluminoso no se encenderá. Cambie la batería lo antes posible. Modelo de la batería : CR2032 Instrucciones para el cambio:
1. Abra la carcasa con una moneda, tal
y como se muestra en la ilustración. OCM052003
- Otros vehículos u objetos ocultan
la señal.
- El tiempo es excesivamente frío.
- El transmisor se encuentra próximo a una estación de radio o a un aeropuerto que puede interferir con su funcionamiento normal.
Cuando el transmisor no funcione correctamente, abra y cierre la puerta con la llave de contacto. Sise le presenta algún problema al manejar el transmisor, póngase en contacto con un concesionarioautorizado de Hyundai.
o No deje que caiga agua u otro
líquido sobre el transmisor. Si elsistema de acceso sin llaves no funcionara por haberle caído agua u otro líquido, no se verá cubiertopor la garantía del fabricante del vehículo.
CM Eusp-1a(~121).p65 12/21/2007, 12:06 PM
17
Page 28 of 327
1COMPONENTES DE SU HYUNDAI

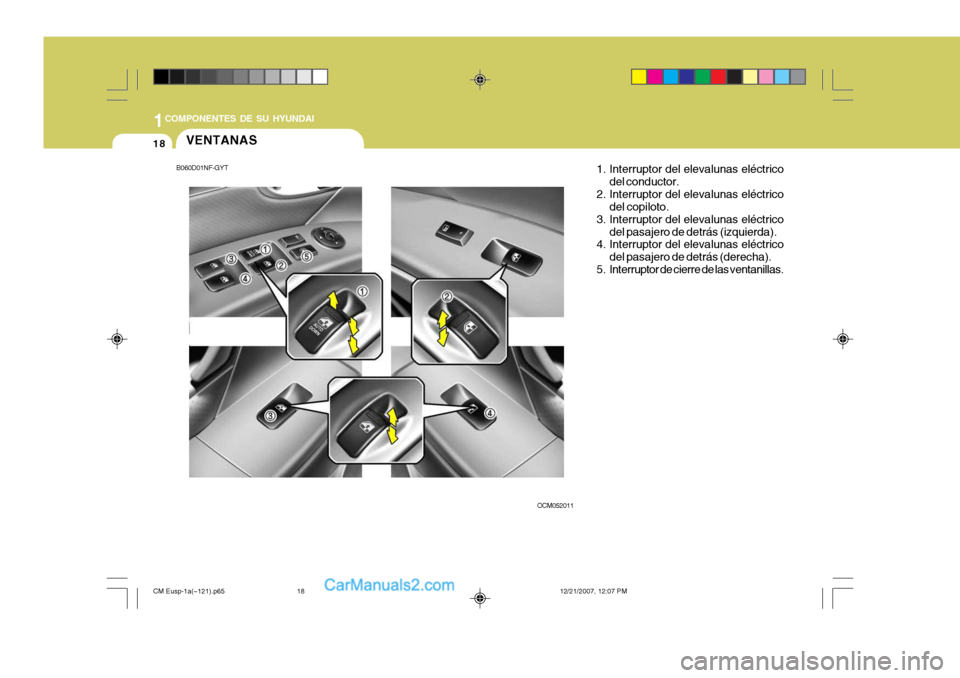

18VENTANAS
OCM0520111. Interruptor del elevalunas eléctrico
del conductor.
2. Interruptor del elevalunas eléctrico del copiloto.
3. Interruptor del elevalunas eléctrico
del pasajero de detrás (izquierda).
4. Interruptor del elevalunas eléctrico
del pasajero de detrás (derecha).
5. Interruptor de cierre de las ventanillas.
B060D01NF-GYT
CM Eusp-1a(~121).p65 12/21/2007, 12:07 PM
18
Page 29 of 327
1
COMPONENTES DE SU HYUNDAI
19
OCM052013

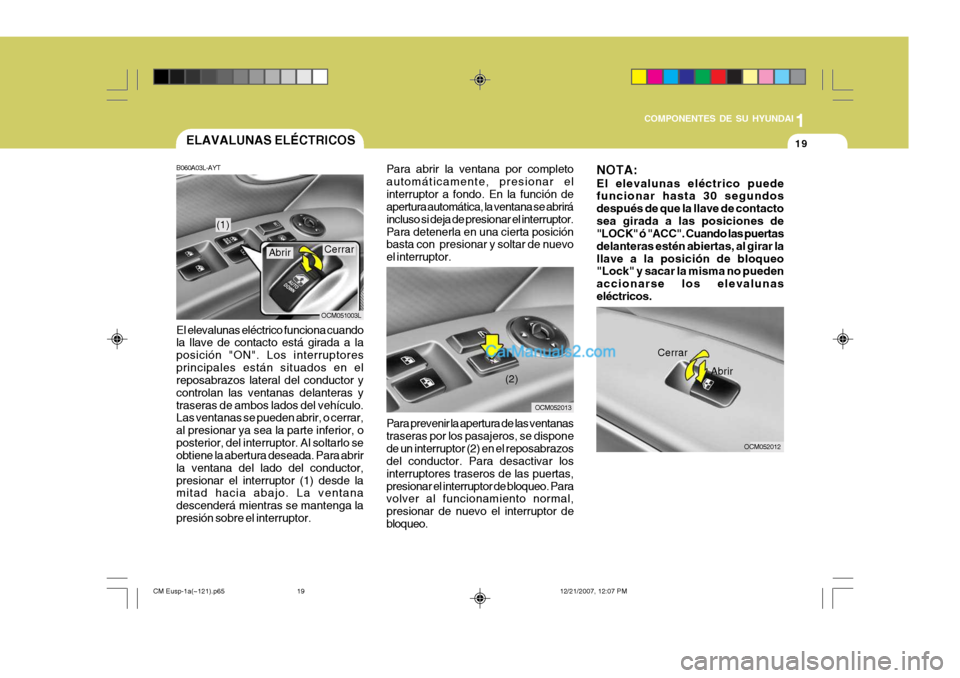

ELAVALUNAS ELÉCTRICOS
B060A03L-AYT
El elevalunas eléctrico funciona cuando la llave de contacto está girada a la posición "ON". Los interruptoresprincipales están situados en el reposabrazos lateral del conductor y controlan las ventanas delanteras ytraseras de ambos lados del vehículo. Las ventanas se pueden abrir, o cerrar, al presionar ya sea la parte inferior, oposterior, del interruptor. Al soltarlo se obtiene la abertura deseada. Para abrir la ventana del lado del conductor,presionar el interruptor (1) desde la mitad hacia abajo. La ventana descenderá mientras se mantenga lapresión sobre el interruptor. Para abrir la ventana por completoautomáticamente, presionar elinterruptor a fondo. En la función de apertura automática, la ventana se abrirá incluso si deja de presionar el interruptor.Para detenerla en una cierta posición basta con presionar y soltar de nuevo el interruptor.
(2)
Para prevenir la apertura de las ventanastraseras por los pasajeros, se disponede un interruptor (2) en el reposabrazos del conductor. Para desactivar los interruptores traseros de las puertas,presionar el interruptor de bloqueo. Para volver al funcionamiento normal, presionar de nuevo el interruptor debloqueo.
OCM051003L
(1)
AbrirCerrar NOTA: El elevalunas eléctrico puede funcionar hasta 30 segundos después de que la llave de contactosea girada a las posiciones de "LOCK" ó "ACC". Cuando las puertas delanteras estén abiertas, al girar lallave a la posición de bloqueo "Lock" y sacar la misma no pueden accionarse los elevalunaseléctricos.
CerrarAbrir
OCM052012
CM Eusp-1a(~121).p65 12/21/2007, 12:07 PM
19
Page 30 of 327
1COMPONENTES DE SU HYUNDAI
20
!
!

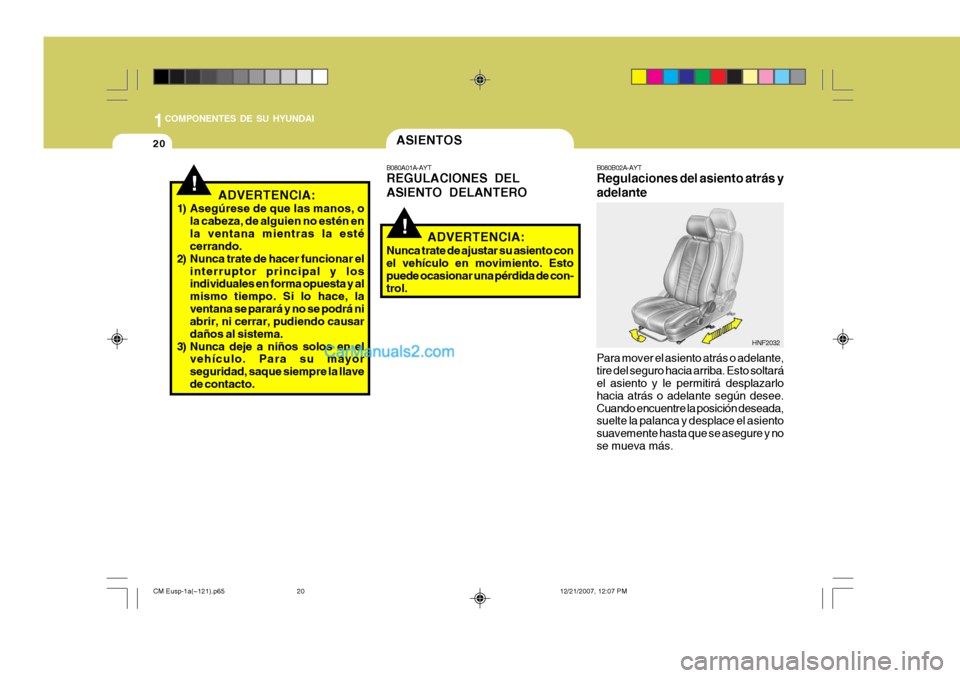

B080B02A-AYT Regulaciones del asiento atrás y adelante Para mover el asiento atrás o adelante, tire del seguro hacia arriba. Esto soltará el asiento y le permitirá desplazarlo hacia atrás o adelante según desee.Cuando encuentre la posición deseada, suelte la palanca y desplace el asiento suavemente hasta que se asegure y nose mueva más.
ASIENTOS
B080A01A-AYT REGULACIONES DEL ASIENTO DELANTERO
ADVERTENCIA:
Nunca trate de ajustar su asiento con el vehículo en movimiento. Esto puede ocasionar una pérdida de con- trol.
ADVERTENCIA:
1) Asegúrese de que las manos, o la cabeza, de alguien no estén enla ventana mientras la esté cerrando.
2) Nunca trate de hacer funcionar el interruptor principal y losindividuales en forma opuesta y al mismo tiempo. Si lo hace, laventana se parará y no se podrá ni abrir, ni cerrar, pudiendo causar daños al sistema.
3) Nunca deje a niños solos en el vehículo. Para su mayorseguridad, saque siempre la llavede contacto.
HNF2032
CM Eusp-1a(~121).p65 12/21/2007, 12:07 PM
