BIJZONDERHEDEN VAN UW HYUNDAI
131

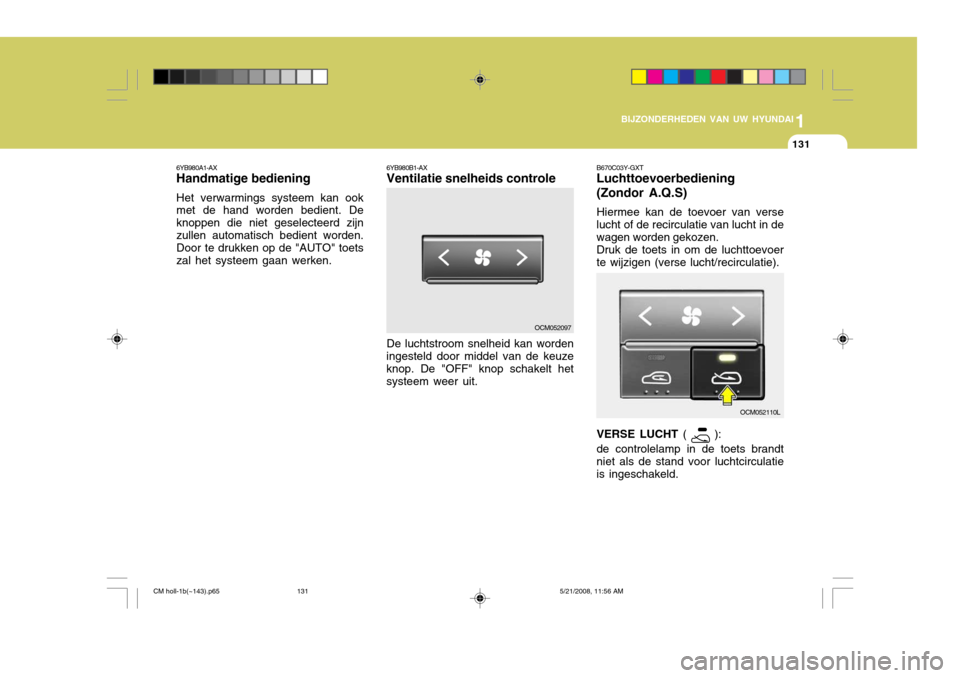

6YB980A1-AX Handmatige bediening Het verwarmings systeem kan ook met de hand worden bedient. De knoppen die niet geselecteerd zijnzullen automatisch bedient worden. Door te drukken op de "AUTO" toets zal het systeem gaan werken. 6YB980B1-AX Ventilatie snelheids controle De luchtstroom snelheid kan worden
ingesteld door middel van de keuze knop. De "OFF" knop schakelt hetsysteem weer uit.

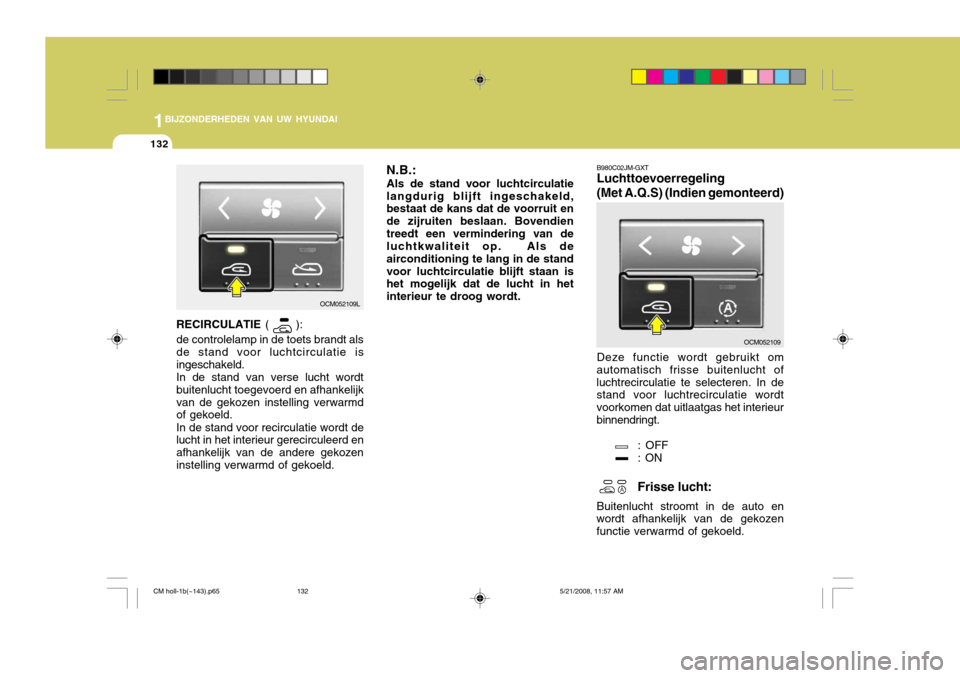

OCM052097 B670C03Y-GXT Luchttoevoerbediening (Zondor A.Q.S) Hiermee kan de toevoer van verse lucht of de recirculatie van lucht in de wagen worden gekozen. Druk de toets in om de luchttoevoer te wijzigen (verse lucht/recirculatie).
OCM052110L
VERSE LUCHT (
):
de controlelamp in de toets brandt niet als de stand voor luchtcirculatieis ingeschakeld.
CM holl-1b(~143).p65 5/21/2008, 11:56 AM
131

1BIJZONDERHEDEN VAN UW HYUNDAI
132
RECIRCULATIE (
):
de controlelamp in de toets brandt als de stand voor luchtcirculatie isingeschakeld.In de stand van verse lucht wordtbuitenlucht toegevoerd en afhankelijkvan de gekozen instelling verwarmd of gekoeld. In de stand voor recirculatie wordt de lucht in het interieur gerecirculeerd en afhankelijk van de andere gekozeninstelling verwarmd of gekoeld. N.B.:
Als de stand voor luchtcirculatielangdurig blijft ingeschakeld, bestaat de kans dat de voorruit en de zijruiten beslaan. Bovendientreedt een vermindering van de luchtkwaliteit op. Als de airconditioning te lang in de standvoor luchtcirculatie blijft staan is het mogelijk dat de lucht in het interieur te droog wordt.
OCM052109L B980C02JM-GXT Luchttoevoerregeling (Met A.Q.S) (Indien gemonteerd) Deze functie wordt gebruikt om
automatisch frisse buitenlucht of luchtrecirculatie te selecteren. In de stand voor luchtrecirculatie wordt voorkomen dat uitlaatgas het interieurbinnendringt.
: OFF: ON

Frisse lucht:
Buitenlucht stroomt in de auto en
wordt afhankelijk van de gekozen functie verwarmd of gekoeld.
OCM052109
CM holl-1b(~143).p65 5/21/2008, 11:57 AM
132

1
BIJZONDERHEDEN VAN UW HYUNDAI
133
LET OP:
Als de ruiten in de stand recirculatie of AQS beslaan, moet de luchttoevoer in de stand voor verse lucht of de AQS regeling in destand "OFF" worden geplaatst.
!

Luchtrecirculatie:
Lucht uit het interieur wordt gecirculeerd en afhankelijk van degekozen functie verwarmd of gekoeld.
Uitlaatgas
uitschakelfunctie:
Buitenlucht stroomt de auto in. Als uitlaatgas de auto binnenstroomt wordt automatisch de stand (
)
omgezet naar de stand (
) zodat
geen uitlaatgas meer kan binnendringen.
N.B.: Voor snelle koeling/verwarming kan tijdelijk de recirculatiestand (
)
worden gebruikt Let erop dat langdurig gebruik van de luchtrecirculatie (
) kan leiden

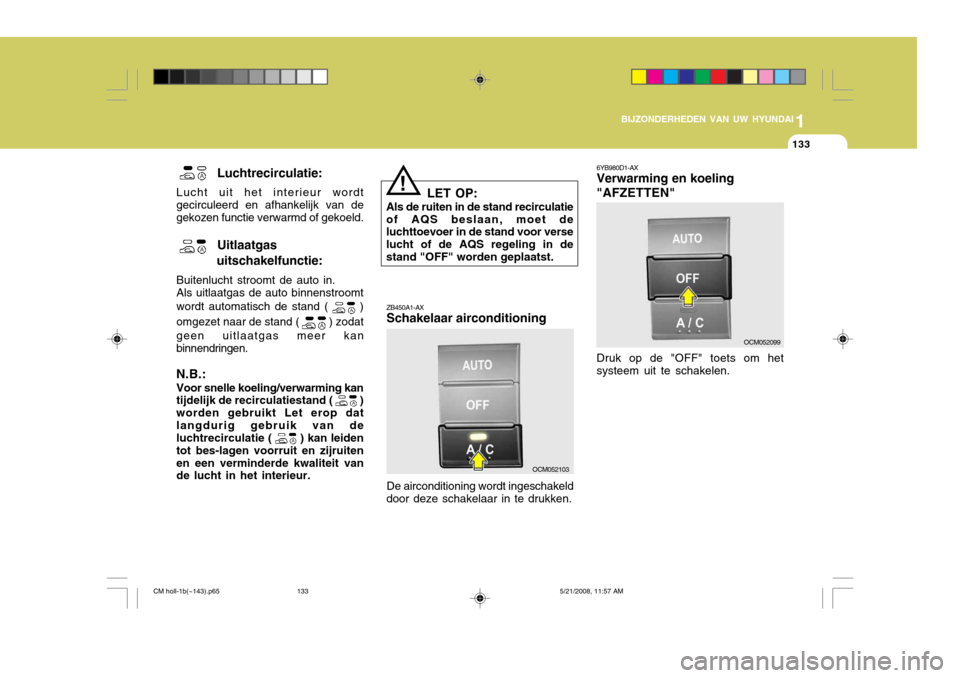

tot bes-lagen voorruit en zijruiten en een verminderde kwaliteit van de lucht in het interieur. 6YB980D1-AXVerwarming en koeling "AFZETTEN"
OCM052099
Druk op de "OFF" toets om het systeem uit te schakelen.
ZB450A1-AX Schakelaar airconditioning
OCM052103
De airconditioning wordt ingeschakeld
door deze schakelaar in te drukken.
CM holl-1b(~143).p65 5/21/2008, 11:57 AM
133

1BIJZONDERHEDEN VAN UW HYUNDAI
134
B980E01L-GXT Luchtstroom controle Dit wordt gebruikt om de luchtstroom
een richting te geven, vier symbolen worden gebruikt om dit aan te geven.Namelijk: Boven, combinatie, vloer en vloer ontwasemen.

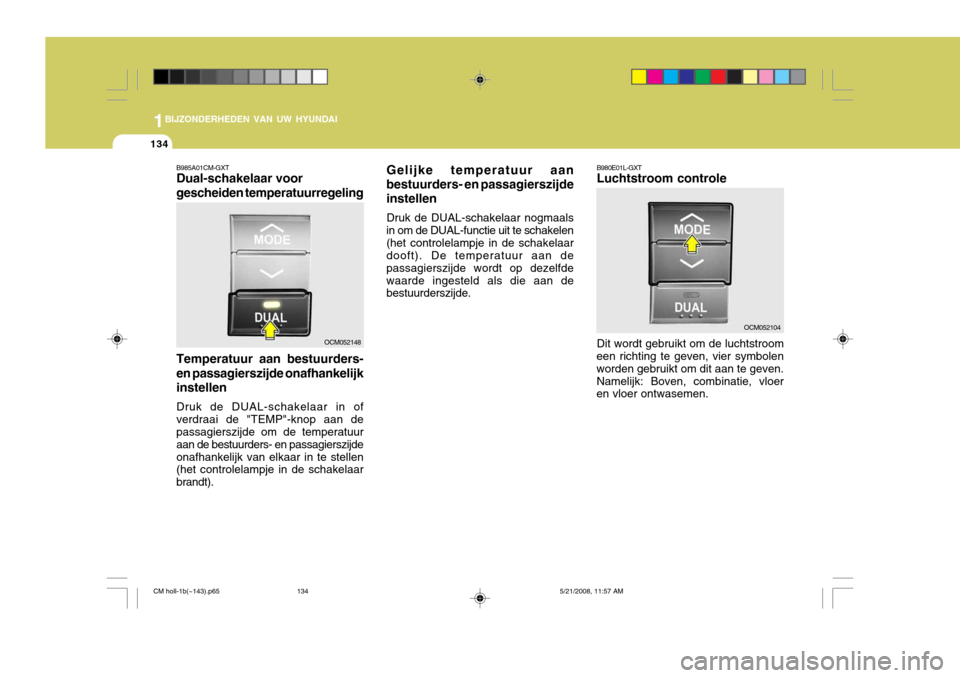

B985A01CM-GXTDual-schakelaar voor gescheiden temperatuurregeling Temperatuur aan bestuurders- en passagierszijde onafhankelijk instellen Druk de DUAL-schakelaar in of verdraai de "TEMP"-knop aan de passagierszijde om de temperatuur aan de bestuurders- en passagierszijdeonafhankelijk van elkaar in te stellen (het controlelampje in de schakelaar brandt).
OCM052148
Gelijke temperatuur aan
bestuurders- en passagierszijde instellen
Druk de DUAL-schakelaar nogmaals
in om de DUAL-functie uit te schakelen (het controlelampje in de schakelaar dooft). De temperatuur aan de passagierszijde wordt op dezelfdewaarde ingesteld als die aan de bestuurderszijde.
OCM052104
CM holl-1b(~143).p65 5/21/2008, 11:57 AM
134

1
BIJZONDERHEDEN VAN UW HYUNDAI
135

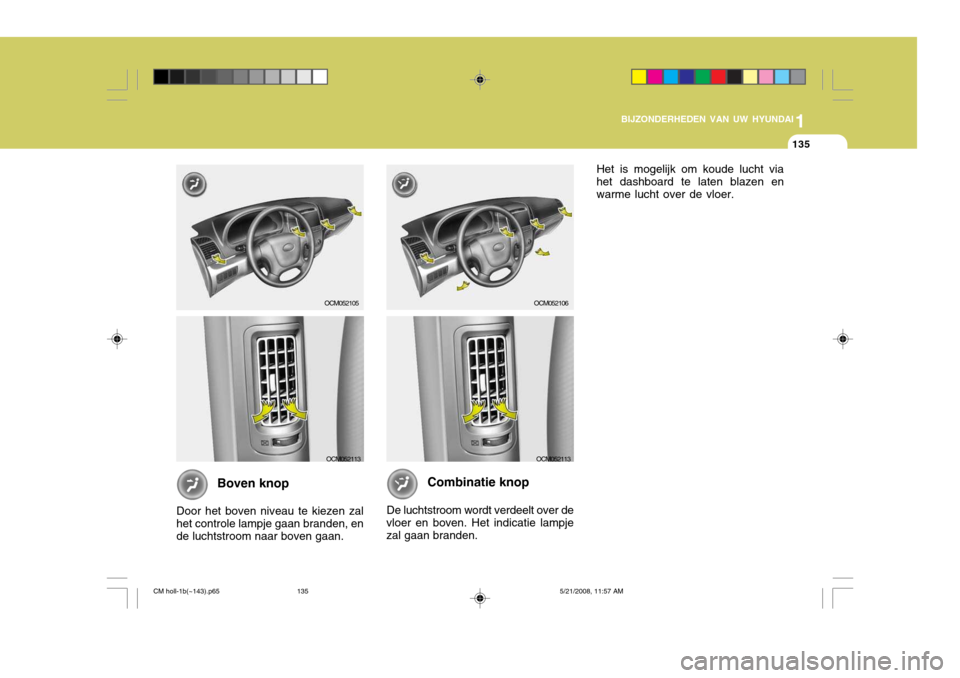

Boven knop
Door het boven niveau te kiezen zal het controle lampje gaan branden, ende luchtstroom naar boven gaan.
OCM052106OCM052105
OCM052113OCM052113
Combinatie knop
De luchtstroom wordt verdeelt over de
vloer en boven. Het indicatie lampje zal gaan branden.
Het is mogelijk om koude lucht via het dashboard te laten blazen enwarme lucht over de vloer.
CM holl-1b(~143).p65 5/21/2008, 11:57 AM
135

1BIJZONDERHEDEN VAN UW HYUNDAI
136

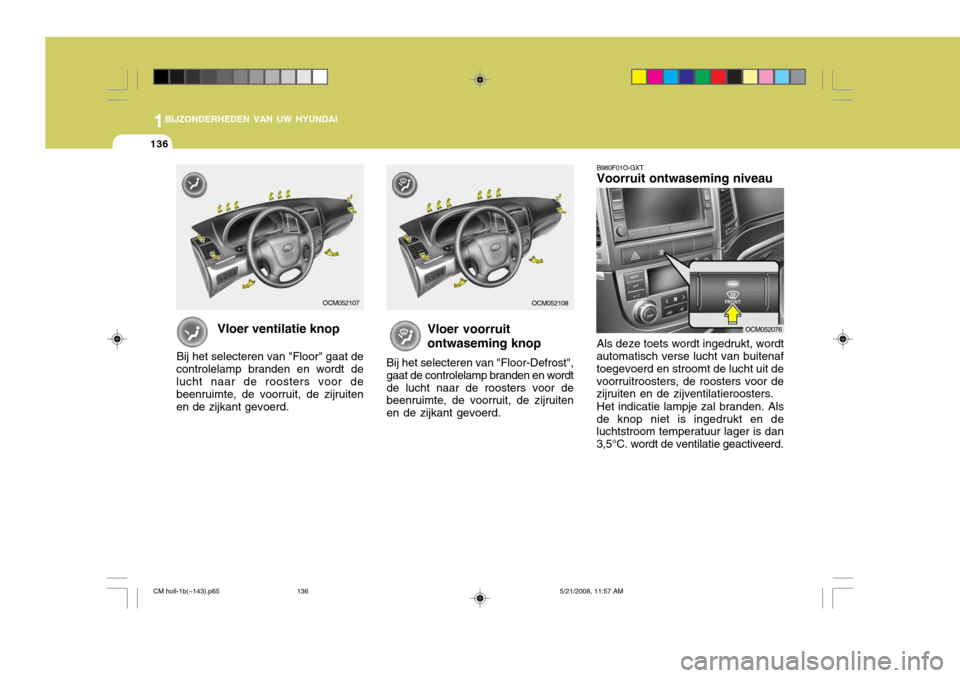

B980F01O-GXT Voorruit ontwaseming niveau Als deze toets wordt ingedrukt, wordt
automatisch verse lucht van buitenaf toegevoerd en stroomt de lucht uit devoorruitroosters, de roosters voor de zijruiten en de zijventilatieroosters.
Het indicatie lampje zal branden. Als
de knop niet is ingedrukt en deluchtstroom temperatuur lager is dan 3,5°C. wordt de ventilatie geactiveerd.
Vloer voorruit ontwaseming knop
Bij het selecteren van "Floor-Defrost", gaat de controlelamp branden en wordtde lucht naar de roosters voor de beenruimte, de voorruit, de zijruiten en de zijkant gevoerd.
Vloer ventilatie knop
Bij het selecteren van "Floor" gaat de
controlelamp branden en wordt delucht naar de roosters voor de beenruimte, de voorruit, de zijruiten en de zijkant gevoerd.
OCM052107OCM052108
OCM052076
CM holl-1b(~143).p65 5/21/2008, 11:57 AM
136

1
BIJZONDERHEDEN VAN UW HYUNDAI
137KOEL-/WARMHOUDVAK
ZB450D1-AX Tips voor het gebruik
o Als het interieur van de wagen is verwarmd, zet dan enkele minuten de ruiten open zodat de warmelucht naar buiten wordt afgevoerd.
o Indien de airconditioning is
ingeschakeld; houd alle ruitengesloten zodat geen warme lucht kan binnendringen.
o Bij lage snelheden, bijvoorbeeld in druk verkeer, een lagere versnelling inschakelen. Hierdoor neemt hetmotortoerental toe waardoor ook het toerental van de compressor van de airconditioning stijgt.
o Wanneer u lange tijd bergopwaarts rijdt schakel dan de airconditioninguit om te voorkomen dat de motoroververhit raakt.
o In de periode dat de airconditioning weinig wordt gebruikt (winterseizoen) is het aan te bevelen de airconditioning van tijdtot tijd enkele minuten in werking te stellen. Hierdoor wordt het systeem gesmeerd en blijft het in een goede conditie. B750A02CM-GXT(Indien gemonteerd) Blikjes drank of andere voorwerpen
kunnen warm of koel worden gehouden m.b.v. de bedieningsknop van deuitstroomopening in de opbergruimte in de middenconsole.
1. Schakel de aanjager in.
2. Zet de draaiknop van de
luchtverdeling in de stand (
) of
(
).
3. Draai de bedieningsknop van de uitstroomopening in de opbergruimte in de middenconsole naar de stand "open".
➀ ON
➁ OFF
OCM052149
(1)
(2) 4. Zet de temperatuurregeling op
"warm" of "koud". Als het koel-/ warmhoudvak niet wordt gebruikt, zet dan de bedieningsknop in de gesloten stand. Draai de knopomhoog (ROOD) als warme lucht of naar beneden (BLAUW) als koele lucht gewenst is.
CM holl-1b(~143).p65 5/21/2008, 11:57 AM
137

1BIJZONDERHEDEN VAN UW HYUNDAI
138
OMG075033
INTERIEURLUCHTFILTER (VOOR VERDAMPER- ENAANJAGERUNIT)
B760A07A-GXT
Het luchtfilter bevindt zich vóór de verdamperunit achter hetdashboardkastje.Het heeft tot doel om te voorkomendat vervuiling uit de buitenlucht in hetinterieur komt.Voor het vervangen van het luchtfilter,zie pagina 6-19.AIRCONDITIONING ACHTERIN
B770A01B-GXT Toets airconditioning achterin (Indien gemonteerd) B770B01CM-GXT Ventilatie achterin (Indien gemonteerd)
De airconditioning achterin kan vanaf een voorstoel worden bediend met deaan/uit-toets. Als de toets wordt ingedrukt, gaat de controlelamp branden en is de airconditioningachterin ingeschakeld. N.B.: De airconditioning, achter, kan alleen worden gebruikt als de airconditioning, voor, is ingeschakeld. De achterste ventilatieroosterbevinden zich in het bekledingspaneel. Beweeg de knop in het midden om de richting van de luchtstoom van linksnaar rechts of omgekeerd te bewegen. De aanjagersnelheid kan worden ingesteld m.b.v. de schuifknop.
OCM052112OCM052114
Verdamperblok
Aanjager
Buitenlucht
Interieurlucht Buitenlucht
Interieurlucht
Verwarmingsrodiateur
CM holl-1b(~143).p65 5/21/2008, 11:57 AM
138

1
BIJZONDERHEDEN VAN UW HYUNDAI
139
!
LET OP:
o Het filter elke 15000 km of één keer per jaar vervangen. Indien de auto wordt gebruikt onder zware omstandigheden zoals stoffige, onverharde wegen,moet het luchtfilter vaker worden gecontroleerd en vervangen.
o Als de luchttoevoer afneemt, moet het systeem door een geautoriseerde dealer wordengecontroleerd.
ANTENNE
B870D01FC-GXT Dakantenne Uw auto heeft een dakantenne voor zowel de AM- als de FM-ontvangst. Deze antenne kan worden verwijderd.Draai de antenne linksom om hem te verwijderen. Draai de antenne rechtsom om hem aan te brengen.
OCM052140 LET OP:
o Verwijder de antenne voordat de auto in een wasstraat wordt gewassen, om beschadiging te voorkomen.
o Controleer voordat onder een lage doorgang wordt gereden of dehoogte van de antenne moetworden gewijzigd.
o Bij het aanbrengen van de antenne
moet hij goed worden vastgezet,om een goede ontvangst te waarborgen.
!
Type AType B
CM holl-1b(~143).p65 5/21/2008, 11:57 AM
139

1BIJZONDERHEDEN VAN UW HYUNDAI
140STEREO GELUIDSINSTALLATIE
Dit kan worden
veroorzaakt door
bijvoorbeeld de afstand tot het radiostation, andere krachtige stations of de aanwezigheid van gebouwen, bruggen of grotere obstakels in hetdesbetreffende gebied.
SR010A1-FX De werking van een autoradio
FM-ontvangst Ionosfeer
AM en FM radiosignalen worden door
het radiostation uitgezonden. Deze signalen worden ontvangen door deradioantenne op het spatscherm van uw wagen. Dit signaal wordt dan ontvangen door de radio endoorgestuurd naar de luidsprekers.
Als een krachtig radiosignaal uw
wagen bereikt zorgt de modernetechniek van uw geluidsinstallatie voor een hoge kwaliteit van de geluidsweergave. In sommigegevallen is het ontvangen signaal echter niet krachtig en helder.
B750A01L AM-ontvangst
Ionosfeer
B750A02LIn het algemeen is de ontvangst van AM signalen beter dan van FM signalen. Dit komt doordat AM radiogolven met een lage frequentieworden uitgezonden. Deze lange golven met een lage frequentie volgen het aardoppervlak enverplaatsen zich niet recht in de atmosfeer. Bovendien ontwijken ze obstakels zodat over het algemeen een
betere signaal-weergave het gevolg is. Daarom kan een AM uitzending over een grotere afstand dan een FM
uitzending worden ontvangen.
