BIJZONDERHEDEN VAN UW HYUNDAI
11
!
N.B.:
o Als het portier op deze wijze
wordt vergrendeld, moet erop worden gelet dat de sleutel niet in de auto achterblijft.
o Om diefstal te voorkomen, moet altijd de contactsleutel wordenverwijderd en moeten alleportieren worden vergrendeld als de auto onbewaakt achterblijft.
o Verwijder, om de kans op diefstal te verkleinen, altijd de contactsleutel, sluit alle ruitenen vergrendel alle portieren en de achterklep als de auto onbeheerd wordt achtergelaten. B040D01NF-AXT Portieren van binnenuit afsluiten Voor het afsluiten van de wagen van
binnenuit is het voldoende het portier te sluiten en de vergendelingsknop inde "LOCK"-stand te drukken. N.B.:
o Als het portier vergrendeld is,
dan is het rode merkteken op de knop niet zichtbaar.
o Het bestuurders- en passagiersportier kunnen worden geopend door aan debinnenhandgreep te trekken, ook als de vergrendelingsknop in de "LOCK"-stand staat.

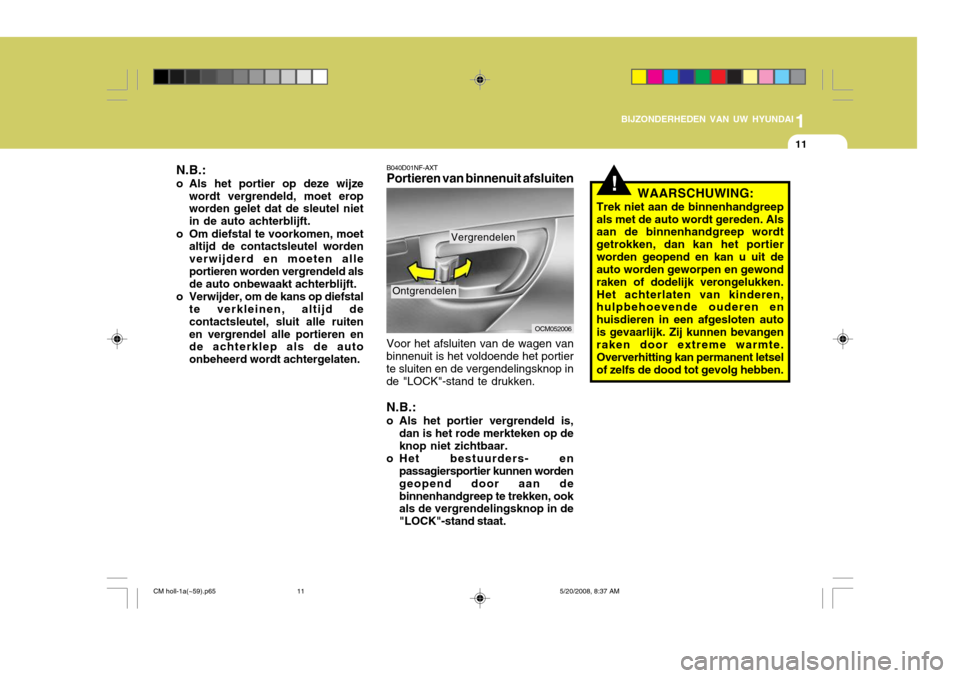

OCM052006
Ontgrendelen
Vergrendelen WAARSCHUWING:
Trek niet aan de binnenhandgreep als met de auto wordt gereden. Als aan de binnenhandgreep wordt getrokken, dan kan het portierworden geopend en kan u uit de auto worden geworpen en gewond raken of dodelijk verongelukken.Het achterlaten van kinderen, hulpbehoevende ouderen en huisdieren in een afgesloten autois gevaarlijk. Zij kunnen bevangen raken door extreme warmte. Oververhitting kan permanent letselof zelfs de dood tot gevolg hebben.
CM holl-1a(~59).p65 5/20/2008, 8:37 AM
11

1BIJZONDERHEDEN VAN UW HYUNDAI
12
OCM052007E
B040E04A-AXT Kindersloten alleen achterportieren Uw wagen is voorzien van kindersloten op de achterportieren. Bij ingeschakeld kinderslot kan het portier niet van binnenuit worden geopend. Om de kinderslotfunctie in te schakelen, zodat het portier niet van binnenuit kan worden geopend, de hendel in de stand "
" zetten en het
portier sluiten. Beweeg de hendel in de stand "
"
om terug te keren naar normale deurbediening. Het portier kan van buitenaf met de handgreep aan de buitenzijde worden geopend.
OCM052009 B040G02NF-GXT Centrale deurvergrendeling (Indien gemonteerd) De slotschakelaar bevindt zich op de armleuningen van de bestuurder en voorpassagier. Door de slotschakelaar in te drukken wordt het systeembediend. Als de schakelaar wordt ingedrukt bij een geopend portier, dan wordt dit portier alsnog vergrendeld,zodra het wordt gesloten.
Bestuurderszijde
N.B:
o Als de achterzijde van deze
schakelaar wordt ingedrukt worden alle portieren ontgrendeld.
o Als het voorste deel van de slotschakelaar aan bestuurders-of voorpassagierszijde wordtingedrukt, dan worden alle portieren vergrendeld.
o Het bestuurders- en voorpassagiersportier kunnen worden geopend door aan debinnenhandgreep te trekken, ook als het voorste deel van de centrale portiervergrendeling aande bestuurders- of voorpassagierszijde is ingedrukt om de portieren te vergrendelen.
o Als de portieren meerdere keren snel achter elkaar worden ver-en ontgrendeld met de sleutel of de slotschakelaar, dan is het mogelijk dat het systeem tijdelijkniet werkt. Hierdoor wordt het circuit beschermd en wordt beschadiging van componentenvoorkomen.
Passagierszijde (Indien gemonteerd)
Vergrendelen
Ontgrendelen
OntgrendelenVergrendelen
CM holl-1a(~59).p65
5/20/2008, 8:37 AM
12

1
BIJZONDERHEDEN VAN UW HYUNDAI
13

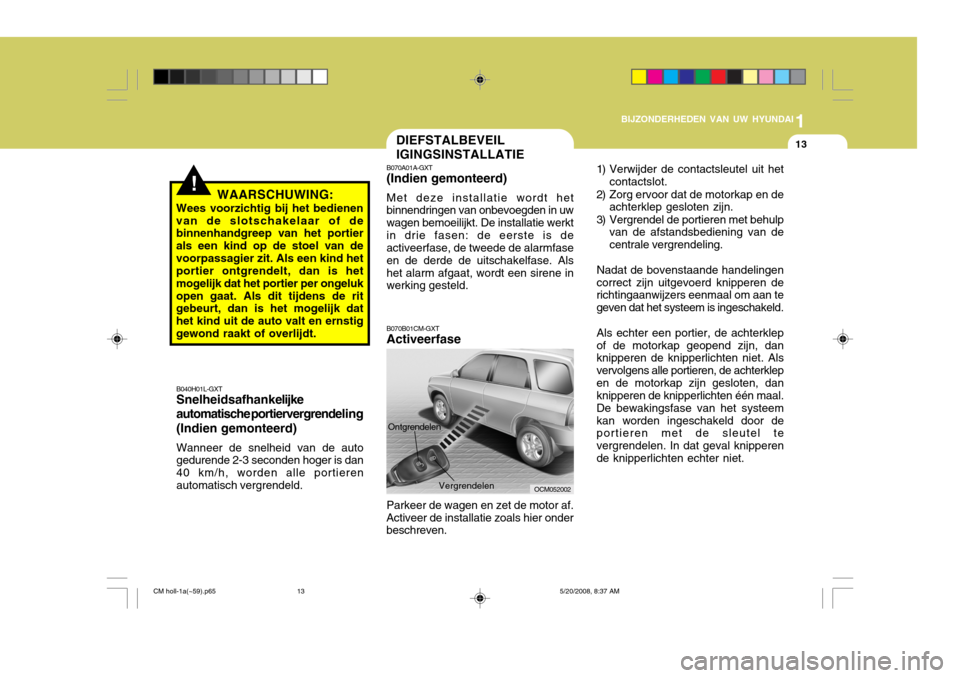

OCM052002
!
DIEFSTALBEVEIL IGINGSINSTALLATIE
B040H01L-GXT Snelheidsafhank elijke
automatische portiervergrende ling
(Indien gemonteerd) Wanneer de snelheid van de auto gedurende 2-3 seconden hoger is dan 40 km/h, worden alle portierenautomatisch vergrendeld. B070A01A-GXT (Indien gemonteerd) Met deze installatie wordt het binnendringen van onbevoegden in uw wagen bemoeilijkt. De installatie werktin drie fasen: de eerste is de activeerfase, de tweede de alarmfase en de derde de uitschakelfase. Alshet alarm afgaat, wordt een sirene in werking gesteld.
WAARSCHUWING:
Wees voorzichtig bij het bedienen van de slotschakelaar of de binnenhandgreep van het portier als een kind op de stoel van devoorpassagier zit. Als een kind het portier ontgrendelt, dan is het mogelijk dat het portier per ongelukopen gaat. Als dit tijdens de rit gebeurt, dan is het mogelijk dat het kind uit de auto valt en ernstiggewond raakt of overlijdt. B070B01CM-GXT Activeerfase
Vergrendelen
Parkeer de wagen en zet de motor af.
Activeer de installatie zoals hier onderbeschreven.
Ontgrendelen 1) Verwijder de contactsleutel uit het
contactslot.
2) Zorg ervoor dat de motorkap en de achterklep gesloten zijn.
3) Vergrendel de portieren met behulp van de afstandsbediening van de centrale vergrendeling.
Nadat de bovenstaande handelingencorrect zijn uitgevoerd knipperen de richtingaanwijzers eenmaal om aan te geven dat het systeem is ingeschakeld. Als echter een portier, de achterklep of de motorkap geopend zijn, dan knipperen de knipperlichten niet. Als vervolgens alle portieren, de achterklepen de motorkap zijn gesloten, dan knipperen de knipperlichten één maal. De bewakingsfase van het systeemkan worden ingeschakeld door de portieren met de sleutel te vergrendelen. In dat geval knipperende knipperlichten echter niet.
CM holl-1a(~59).p65 5/20/2008, 8:37 AM
13

1BIJZONDERHEDEN VAN UW HYUNDAI
14
B070D02JM
B070D01CM-GXT Uitschakelfase Het systeem sordt op de volgende
wijze uitgeschakeld: Het bestuurders-of passagiersportier
wordt ontgrendelgd door het indrukken van de "
" toets van de
afstandsbediening.
Na het uitvoeren van de bovenge-
noemde handelingen knipperen de richtingaanwijzers tweemaal om aan te geven dat het systeem isuitgeschakeld.
N.B.:
Indien een portier, de achterklep ofde motorkap geopend blijft, wordt het systeem niet geactiveerd. In dit geval moet de installatie opnieuw worden geactiveerd, zoals hierboven wordt beschreven. B070C01O-AXTAlarmfase Het alarm gaat af indien zich bij geparkeerde wagen en geactiveerde installatie één van de volgendeomstandigheden voordoet:
1) Een voor- of achterportier wordt
geopend zonder gebruik te maken van de afstandsbediening.
2) De achterklep wordt geopend zonder gebruik te maken van deafstandsbediening.
3) De motorkap wordt geopend. De sirene treedt in werking en de knipperlichten knipperen gedurende 27seconden. Om het systeem uit te schakelen, moet een portier of de achterklep met de afstandsbedieningworden ontgrendeld.
!
! LET OP:
Probeer niet de motor te starten terwijl het systeem is geactiveerd.
LET OP:
Activeer de installatie niet als zich nog iemand in de wagen bevindt. Als dit wel geschiedt, zal het alarm afgaan als de betreffende persoon de wagen verlaat. Als een portier, de achterklep of de motorkap binnen 30 seconden na het inschakelen van de bewakingsfase wordt geopend, dan wordt het systeemuitgeschakeld om te voorkomen dat onnodig de alarmfase wordt ingeschakeld.
CM holl-1a(~59).p65 5/20/2008, 8:37 AM
14

1
BIJZONDERHEDEN VAN UW HYUNDAI
15
!
LET OP:
De alarminstallatie kan alleen met de afstandsbediening worden uitgeschakeld. Kan de installatie niet met de afstandsbediening wordenuitgeschakeld, ga dan als volgt te werk:
1. Ontgrendel het portier met de sleutel; hierdoor wordt het alarm geactiveerd.
2. Steek de sleutel in het conta- ctslot en draai de sleutel in de stand "ON".
3. Wacht 30 seconden.
Nadat de bovenstaande handel- ingen zijn uitgevoerd, wordt de alarminstallatie uitgeschakeld. B070F01CM-GXTAfstandsbediening (Keyless Entry System)(Indien gemonteerd) Portieren vergrendelen
1. Sluit alle portieren.
2. Druk de toets "
" op de
afstandsbediening in.
3. Alle portieren vergrendelen tegelijkertijd en de richtingaanwijzers knipperen éénmaal om aan te geven dat het systeem is ingeschakeld.
Portieren ontgrendelen
1. Druk de toets "
" op de
afstandsbediening in.
2. Alle portieren ontgrendelen tegelijkertijd en de richtingaanwijzers knipperentweemaal om aan te geven dat het systeem is uitgeschakeld.
N.B.:
o De afstandsbediening werkt niet onder de volgende omstandigheden:
- De contactsleutel bevindt zichin het contactslot.
N.B:
Als een van de portieren, de achterklep of de motorkap niet binnen 30 seconden wordt geopend, wordt het systeem weeringeschakeld. - U bevindt zich buiten het bereik
van de ontvanger (10 m).
- De batterij in de afstandsbediening is (bijna)leeg.
- Wanneer het signaal
geblokkeerd wordt door andereobjecten.
- De temperatuur extreem laag is
- Wanneer het signaal van de afstandbediening verstoord wordt door andereradiosignalen b.v. in de buurt van een telefooncentrale, vliegveld, radiozender, enz.
Als de afstandbediening niet werkt kunnen de portieren met de sleutel worden geopend. Neemcontact op met uw Erkend Reparateur als de afstandbediening problemengeeft.
o Houd de zender ver verwijderd van water en andere vloeistoffen. Als de afstandsbediening niet werkt als gevolg van blootstellingaan water of andere vloeistoffen, dan wordt dit niet gedekt door de productgarantie van defabrikant.
CM holl-1a(~59).p65 5/20/2008, 8:37 AM
15

1BIJZONDERHEDEN VAN UW HYUNDAI
16
OCM052004
Tas
2. Verwijder de oude batterij uit het huis en noteer de polariteit. Controleer of de polariteit van denieuwe batterij hetzelfde is (pluszijde omlaag) en breng hem in de afstandsbediening aan. Accu
B070E02CM-GXT Batterij vervangen Als de batterij van de afstandsbediening zwak begint te worden, kan het nodig zijn om detoets verschillende malen in te drukken om de portieren te vergrendelen en te ontgrendelen. Vervang de batterij zosnel mogelijk. Batterijtype: CR2032Vervangingsinstructies:
1. Maak de huishelften met een platte
schroevendraaier los zoals in de afbeelding is weergegeven.
OCM052003
CM holl-1a(~59).p65 5/20/2008, 8:37 AM
16

1
BIJZONDERHEDEN VAN UW HYUNDAI

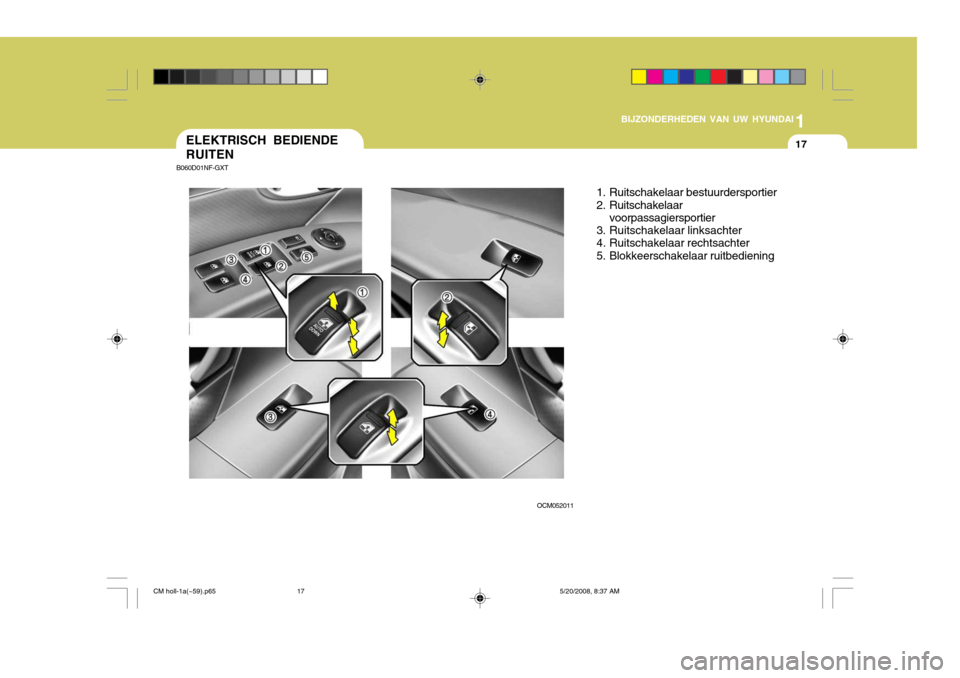

17ELEKTRISCH BEDIENDE RUITEN
OCM0520111. Ruitschakelaar bestuurdersportier
2. Ruitschakelaar
voorpassagiersportier
3. Ruitschakelaar linksachter
4. Ruitschakelaar rechtsachter
5. Blokkeerschakelaar ruitbediening
B060D01NF-GXT
CM holl-1a(~59).p65 5/20/2008, 8:37 AM
17

1BIJZONDERHEDEN VAN UW HYUNDAI
18
OCM051003L Voor het openen van de portierruit
aan bestuurderszijde met de auto- schakelaar (1) worden ingedrukt tot een klik voelbaar is. Om de beweging van de ruit te stoppen, moet deschakelaar opnieuw licht worden ingedrukt en vervolgens worden losgelaten.
Om de bediening van deachterportierruiten door de achterpassagiers te voorkomen, is in de armleuning van hetbestuurdersportier een blokkeerschakelaar (2) aangebracht. Om de bediening van de achterportierruiten te voorkomen, moetdeze blokkeerschakelaar worden ingedrukt. Om deze blokkering weer op te heffen, moet deblokkeerschakelaar (2) opnieuw worden ingedrukt.
N.B.: De elektrische ramen kunnen noggedurende 30 seconden worden bediend nadat het contactslotin de stand "ACC" of "LOCK" isgezet of de sleutel uit het contactslotis verwijderd.Indien de voorportieren wordengeopend tijdens deze 30 seconden,kunnen de elektrische ramen niet meer worden bediend zonder het contactslot in de "ON" stand tezetten.
YB080B3-AX De elektrische ruitbediening werkt alleen met de contactsleutel in de stand "ON". Met de hoofdschakelaars,die zich in de armleuning aan de bestuurderszijde bevinden, kunnen de ruiten van de voor- en achterportierenworden bediend. Om een ruit te openen, moet het bovenste gedeelte van de schakelaar worden ingedrukten bij de gewenste stand worden losgelaten. Om de ruit te sluiten, moet de onderzijde van de schakelaarworden ingedrukt en bij de gewenste stand worden losgelaten.
(1)
OpenenSluiten
OCM052013
(2)
CM holl-1a(~59).p65
5/20/2008, 8:37 AM
18

1
BIJZONDERHEDEN VAN UW HYUNDAI
19
!
!
!

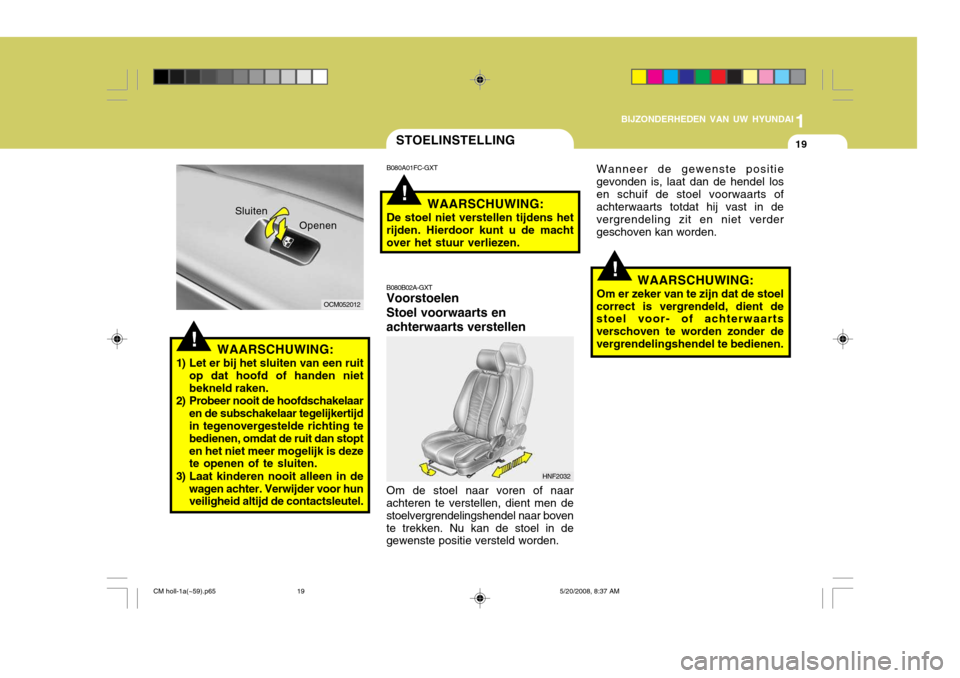

STOELINSTELLING
OCM052012
WAARSCHUWING:
1) Let er bij het sluiten van een ruit op dat hoofd of handen niet bekneld raken.
2) Probeer nooit de hoofdschakelaar en de subschakelaar tegelijkertijd in tegenovergestelde richting te bedienen, omdat de ruit dan stopten het niet meer mogelijk is deze te openen of te sluiten.
3) Laat kinderen nooit alleen in de wagen achter. Verwijder voor hunveiligheid altijd de contactsleutel. Sluiten
Openen
B080B02A-GXTVoorstoelen Stoel voorwaarts enachterwaarts verstellen Om de stoel naar voren of naar achteren te verstellen, dient men de stoelvergrendelingshendel naar bovente trekken. Nu kan de stoel in de gewenste positie versteld worden. WAARSCHUWING:
Om er zeker van te zijn dat de stoel
correct is vergrendeld, dient destoel voor- of achterwaarts verschoven te worden zonder de vergrendelingshendel te bedienen.
B080A01FC-GXT
WAARSCHUWING:
De stoel niet verstellen tijdens het rijden. Hierdoor kunt u de machtover het stuur verliezen. Wanneer de gewenste positie
gevonden is, laat dan de hendel losen schuif de stoel voorwaarts of achterwaarts totdat hij vast in de vergrendeling zit en niet verdergeschoven kan worden.
HNF2032
CM holl-1a(~59).p65 5/20/2008, 8:37 AM
19

1BIJZONDERHEDEN VAN UW HYUNDAI
20
!
B080D01NF
B080D02JM-AXT Verstelbare hoofdsteunen Hoofdsteunen zijn ontworpen om de
kans op nekletsel te verminderen.
Trek de hoofdsteun naar boven om
hem hoger te stellen. Druk de knop in en de hoofdsteun naar beneden om hem lager te stellen. Voor hetverwijderen van de hoofdsteun moet de knop worden ingedrukt en de hoofdsteun naar boven wordengetrokken. Vergrendel-ingsknop
ZB060C1-AX Rugleuning verstellen Trek de ontgrendelingsknop omhoog en zet de rugleuning in de gewenste stand. De rugleuning wordt vergrendelddoor de knop los te laten. WAARSCHUWING:
Om het risico van persoonlijk letsel bij een ongeval of plotseling afremmen tot een minimum tebeperken, moeten de rugleuningen van de stoelen van zowel de bestuurder als de passagier altijdin een zo recht mogelijke stand staan wanneer met de auto wordt gereden. De bescherming die deveiligheidsgordels bieden wordt aanzienlijk beperkt als de rugleuning schuin achterover staat;het risico dat de bestuurder of passagier in dat geval onder de gordel doorschuift is groter,waardoor ernstig letsel kan ontstaan.
HNF2033
CM holl-1a(~59).p65
5/20/2008, 8:37 AM
