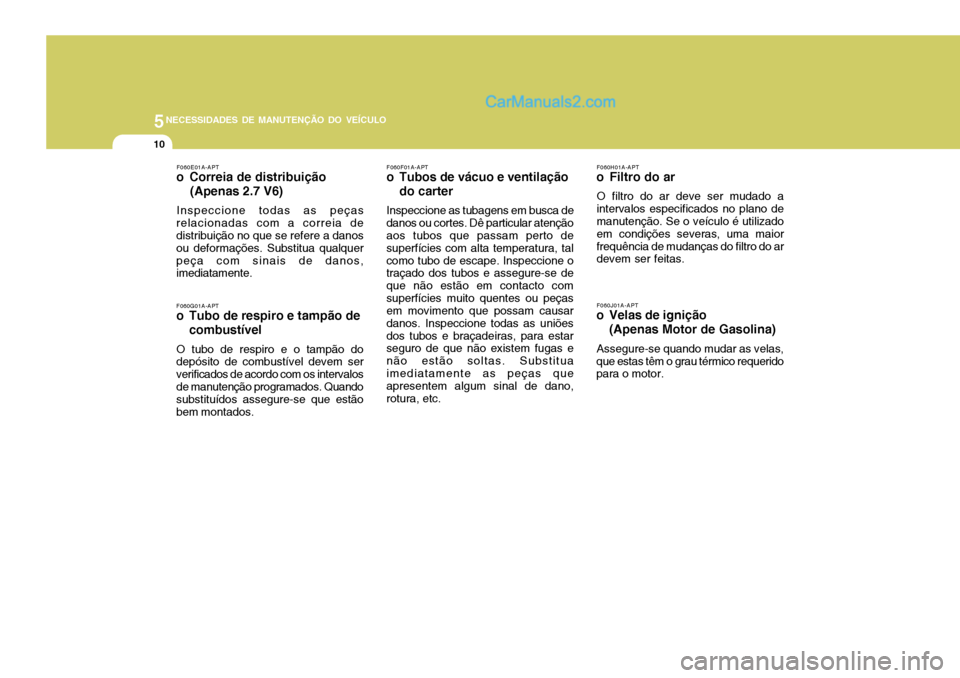

5NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
10
F060J01A-APT
o Velas de ignição
(Apenas Motor de Gasolina)
Assegure-se quando mudar as velas,
que estas têm o grau térmico requerido para o motor.
F060E01A-APT
o Correia de distribuição (Apenas 2.7 V6)
Inspeccione todas as peças
relacionadas com a correia de distribuição no que se refere a danos ou deformações. Substitua qualquerpeça com sinais de danos, imediatamente. F060G01A-APT
o Tubo de respiro e tampão de
combustível
O tubo de respiro e o tampão do depósito de combustível devem ser verificados de acordo com os intervalosde manutenção programados. Quando substituídos assegure-se que estão bem montados. F060F01A-APT
o Tubos de vácuo e ventilação
do carter
Inspeccione as tubagens em busca de
danos ou cortes. Dê particular atenção aos tubos que passam perto de superfícies com alta temperatura, talcomo tubo de escape. Inspeccione o traçado dos tubos e assegure-se de que não estão em contacto comsuperfícies muito quentes ou peças em movimento que possam causar danos. Inspeccione todas as uniõesdos tubos e braçadeiras, para estar seguro de que não existem fugas e não estão soltas. Substituaimediatamente as peças que apresentem algum sinal de dano, rotura, etc. F060H01A-APT
o Filtro do ar
O filtro do ar deve ser mudado aintervalos especificados no plano de manutenção. Se o veículo é utilizado em condições severas, uma maiorfrequência de mudanças do filtro do ar devem ser feitas.

5

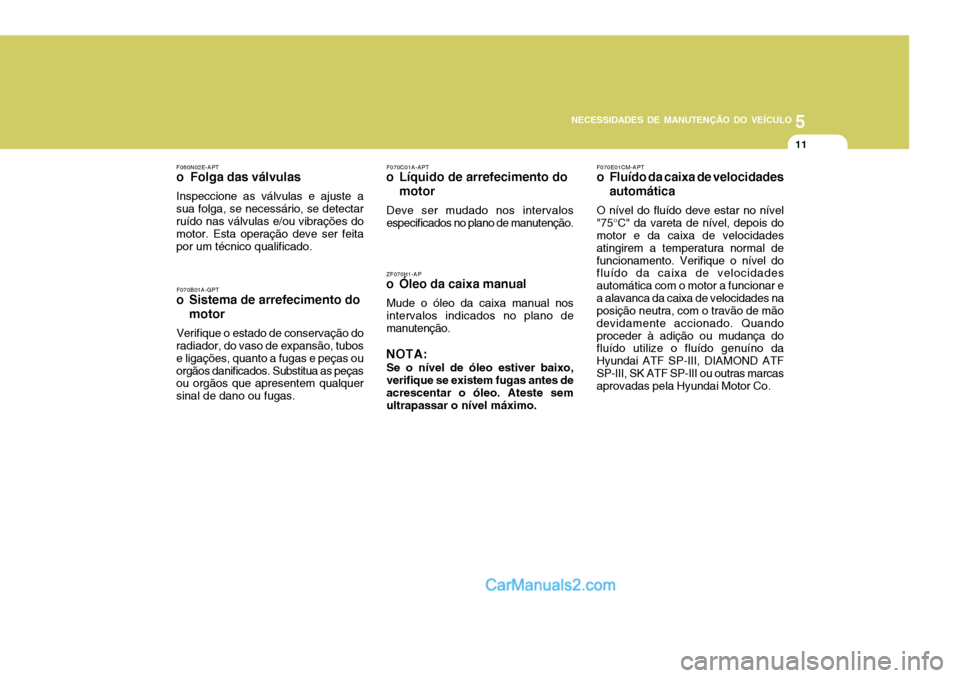

NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
11
ZF070H1-AP
o Óleo da caixa manual
Mude o óleo da caixa manual nos intervalos indicados no plano de manutenção.
NOTA: Se o nível de óleo estiver baixo, verifique se existem fugas antes deacrescentar o óleo. Ateste sem ultrapassar o nível máximo. F070E01CM-APT
o Fluído da caixa de velocidades
automática
O nível do fluído deve estar no nível "75 °C" da vareta de nível, depois do
motor e da caixa de velocidadesatingirem a temperatura normal defuncionamento. Verifique o nível do fluído da caixa de velocidades automática com o motor a funcionar ea alavanca da caixa de velocidades na posição neutra, com o travão de mão devidamente accionado. Quandoproceder à adição ou mudança do fluído utilize o fluído genuíno da Hyundai ATF SP-III, DIAMOND ATFSP-III, SK ATF SP-III ou outras marcas aprovadas pela Hyundai Motor Co.
F070C01A-APT
o Líquido de arrefecimento do
motor
Deve ser mudado nos intervalos especificados no plano de manutenção.
F070B01A-GPT
o Sistema de arrefecimento do
motor
Verifique o estado de conservação do
radiador, do vaso de expansão, tubose ligações, quanto a fugas e peças ouorgãos danificados. Substitua as peças ou orgãos que apresentem qualquer sinal de dano ou fugas.
F060N02E-APT
o Folga das válvulas
Inspeccione as válvulas e ajuste asua folga, se necessário, se detectar ruído nas válvulas e/ou vibrações do motor. Esta operação deve ser feitapor um técnico qualificado.

5NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
12
F070F01A-APT
o Linhas e tubos de travão Inspeccione visualmente o sistema de travões. Verifique se existem fracturas, deteriorações ou algum indício de fugas de óleo. Substitua imediatamentequalquer peça danificada ou estragada. F070G02A-APT
o Óleo de travões Verifique o nível do óleo dos travões no reservatório. O nível deve estar entre o “MIN” e o “MAX” indicado no reservatório. Use somente óleo detravões, que cumpram as especificações DOT 3 ou DOT 4. F070H01CM-APT
o Travão de Estacionamento
Inspeccione o sistema do travão de
estacionamento (travão de mão)incluindo a alavanca de accionamento do travão (ou o pedal do travão deestacionamento) e os cabos. Ver o procedimento de manutenção detalhado no Manual de Oficina. F070J01A-APT
o Pastilhas, discos e bombas de
travão
Verifique o desgaste das pastilhas,
dos discos e fugas de óleo nas pinças de travões. F070K01A-APT
o Sistema de escape e panela
Inspeccione visualmente o tubo de
escape, panela, e suportes do sistema de escape para rachas, deterioração, ou dano. Ponha o motor emfuncionamento e escute atentamente para qualquer fuga de gases do tubo de escape. Reaperte as ligações esubstitua qualquer peça danificada.
F070L01A-APT
o Ancoramento das suspensões
Verifique os braços da suspensão para
folgas, desapertos ou danos. Reaperte ao binário especificado.

5

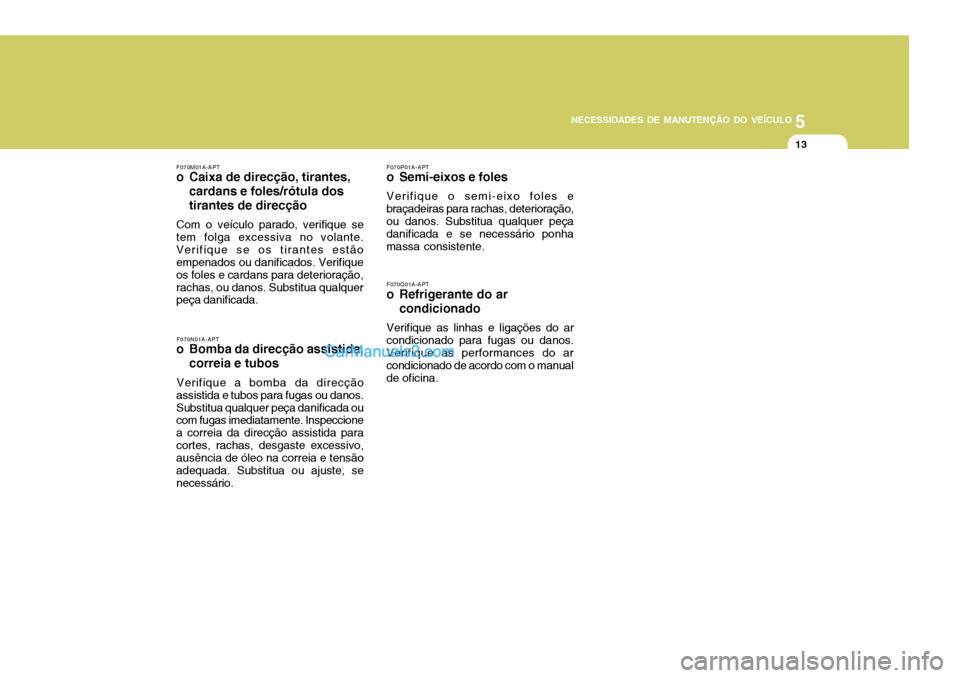

NECESSIDADES DE MANUTENÇÃO DO VEÍCULO
13
F070P01A-APT
o Semi-eixos e foles
Verifique o semi-eixo foles e
braçadeiras para rachas, deterioração, ou danos. Substitua qualquer peça danificada e se necessário ponhamassa consistente.
F070Q01A-APT
o Refrigerante do ar
condicionado
Verifique as linhas e ligações do ar
condicionado para fugas ou danos. Verifique as performances do ar condicionado de acordo com o manualde oficina.
F070M01A-APT
o Caixa de direcção, tirantes,
cardans e foles/rótula dos tirantes de direcção
Com o veículo parado, verifique se
tem folga excessiva no volante. Verifique se os tirantes estão empenados ou danificados. Verifique os foles e cardans para deterioração,rachas, ou danos. Substitua qualquer peça danificada.
F070N01A-APT
o Bomba da direcção assistida,
correia e tubos
Verifique a bomba da direcção
assistida e tubos para fugas ou danos. Substitua qualquer peça danificada ou com fugas imediatamente. Inspeccione a correia da direcção assistida paracortes, rachas, desgaste excessivo, ausência de óleo na correia e tensão adequada. Substitua ou ajuste, senecessário.

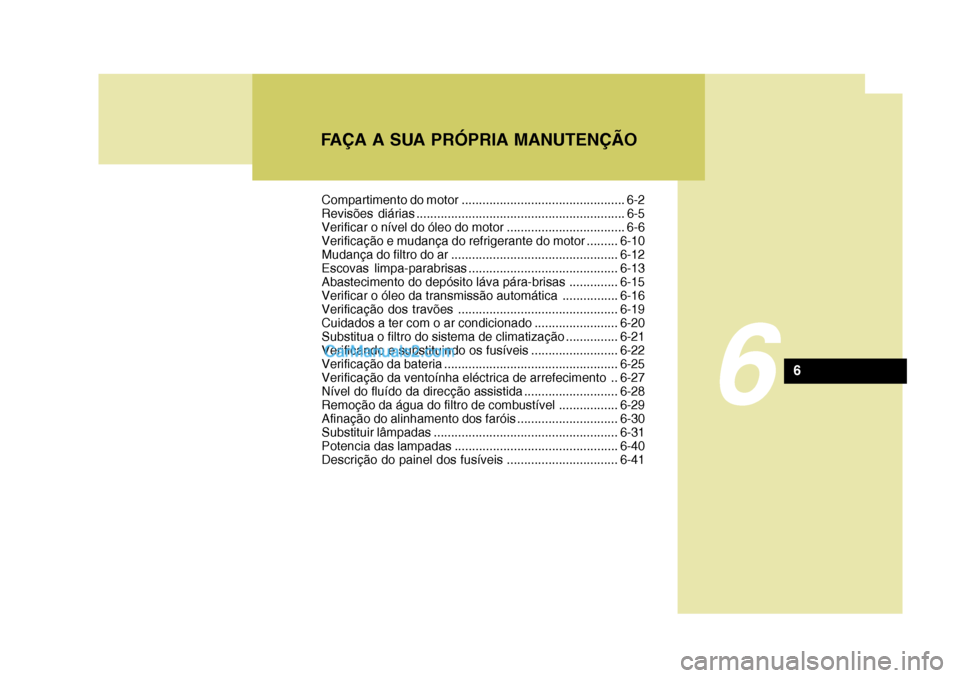

FAÇA A SUA PRÓPRIA MANUTENÇÃO
6
6
Compartimento do motor ............................................... 6-2
Revisões diárias ............................................................ 6-5
Verificar o nível do óleo do motor .................................. 6-6
Verificação e mudança do refrigerante do motor.........6-10
Mudança do filtro do ar ................................................ 6-12
Escovas limpa-parabrisas ........................................... 6-13
Abastecimento do depósito láva pára-brisas ..............6-15
Verificar o óleo da transmissão automática ................6-16
Verificação dos travões.............................................. 6-19
Cuidados a ter com o ar condici onado ........................6-20
Substitua o filtro do sistema de climati zação ...............6-21
Verificando e substituindo os fusíveis .........................6-22
Verificação da bateria .................................................. 6-25
Verificação da ventoínha eléctrica de arrefecimento .. 6-27
Nível do fluído da direcção assistida ...........................6-28
Remoção da água do filtro de combustível .................6-29
Afinação do alinhamento dos faróis .............................6-30
Substituir lâmpadas ..................................................... 6-31
Potencia das lam padas ............................................... 6-40
Descrição do painel dos fusíveis ................................6-41

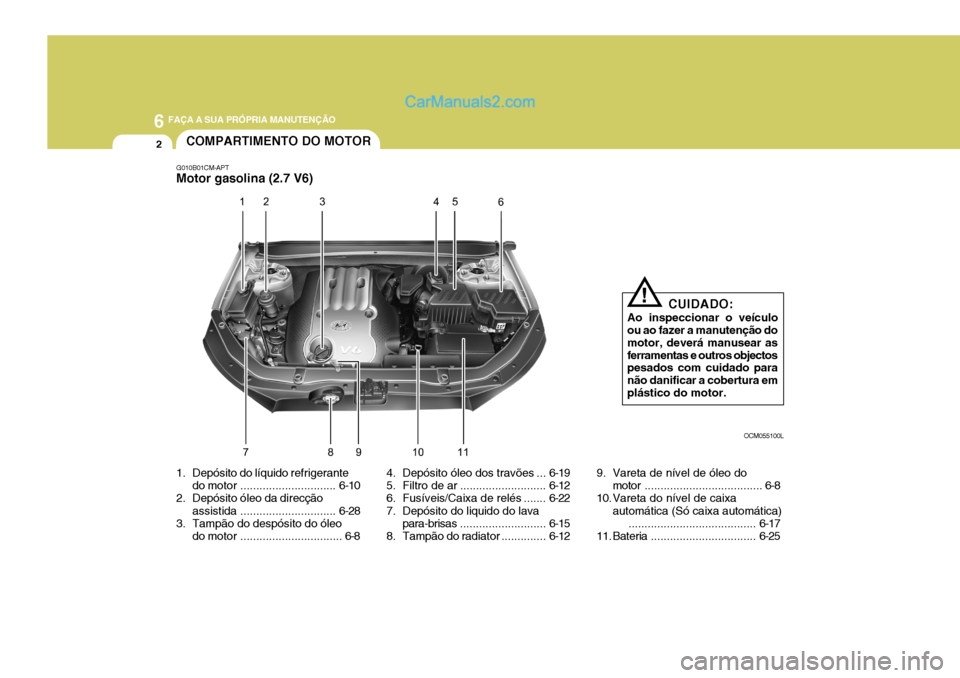

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
2
1. Depósito do líquido refrigerante
do motor .............................. 6-10
2. Depósito óleo da direcção
assistida .............................. 6-28
3. Tampão do despósito do óleo
do motor ................................ 6-8
!
4. Depósito óleo dos travões ... 6-19
5. Filtro de ar ........................... 6-12
6. Fusíveis/Caixa de relés ....... 6-22
7. Depósito do liquido do lava para-brisas ........................... 6-15
8. Tampão do radiator..............6-129. Vareta de nível de óleo do
motor ..................................... 6-8
10. Vareta do nível de caixa
automática (Só caixa automática)........................................ 6-17
11. Bateria ................................. 6-25
OCM055100L
CUIDADO:
Ao inspeccionar o veículo
ou ao fazer a manutenção do motor, deverá manusear as ferramentas e outros objectos pesados com cuidado para não danificar a cobertura emplástico do motor.
COMPARTIMENTO DO MOTOR
G010B01CM-APT Motor gasolina (2.7 V6)

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
3
G010C01CM-APT

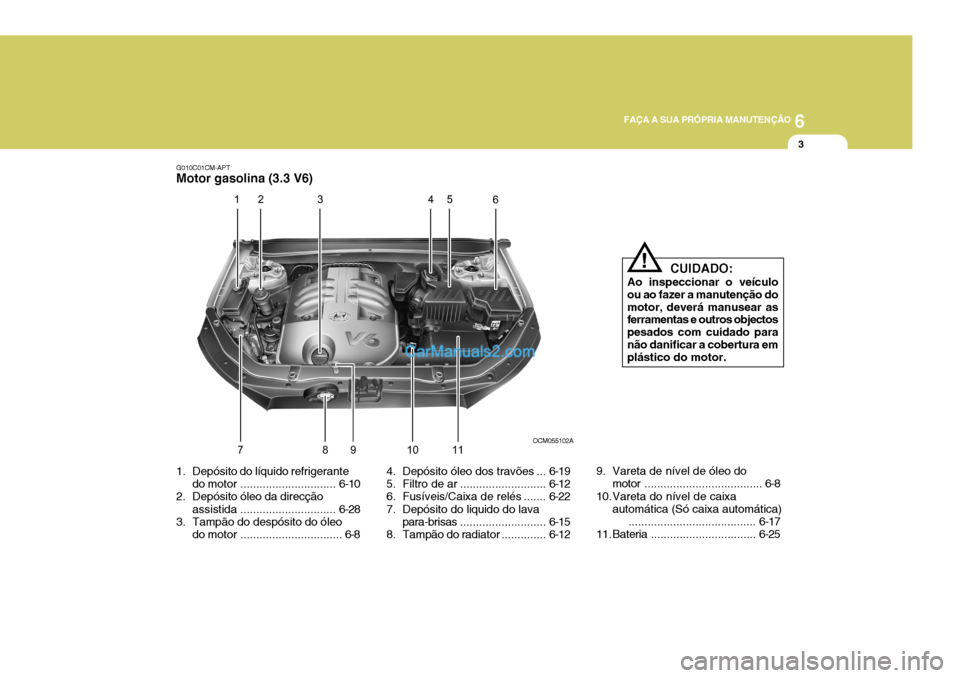

Motor gasolina (3.3 V6)
CUIDADO:
Ao inspeccionar o veículo ou ao fazer a manutenção domotor, deverá manusear as ferramentas e outros objectos pesados com cuidado paranão danificar a cobertura em plástico do motor.
!
1. Depósito do líquido refrigerante do motor .............................. 6-10
2. Depósito óleo da direcção
assistida .............................. 6-28
3. Tampão do despósito do óleo
do motor ................................ 6-8 4. Depósito óleo dos travões ...
6-19
5. Filtro de ar ........................... 6-12
6. Fusíveis/Caixa de relés ....... 6-22
7. Depósito do liquido do lava para-brisas ........................... 6-15
8. Tampão do radiator..............6-129. Vareta de nível de óleo do
motor ..................................... 6-8
10. Vareta do nível de caixa automática (Só caixa automática)
........................................ 6-17
11. Bateria ................................. 6-25
OCM055102A

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
4

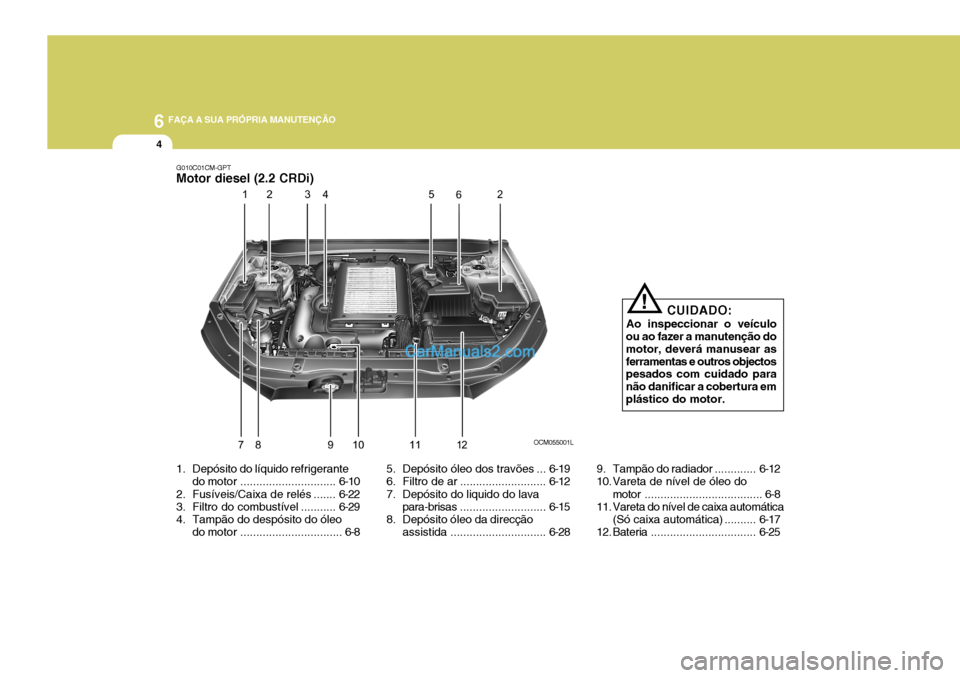

G010C01CM-GPT Motor diesel (2.2 CRDi)
1. Depósito do líquido refrigerante do motor .............................. 6-10
2. Fusíveis/Caixa de relés ....... 6-22
3. Filtro do combustível ........... 6-29
4. Tampão do despósito do óleo do motor ................................ 6-8
!
5. Depósito óleo dos travões ... 6-19
6. Filtro de ar ........................... 6-12
7. Depósito do liquido do lava para-brisas ........................... 6-15
8. Depósito óleo da direcção assistida .............................. 6-289. Tampão do
radiador............. 6-12
10. Vareta de nível de óleo do
motor ..................................... 6-8
11. Vareta do nível de caixa automática (Só caixa automática) .......... 6-17
12. Bateria ................................. 6-25
OCM055001L CUIDADO:
Ao inspeccionar o veículo
ou ao fazer a manutenção do motor, deverá manusear asferramentas e outros objectos pesados com cuidado para não danificar a cobertura emplástico do motor.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
5

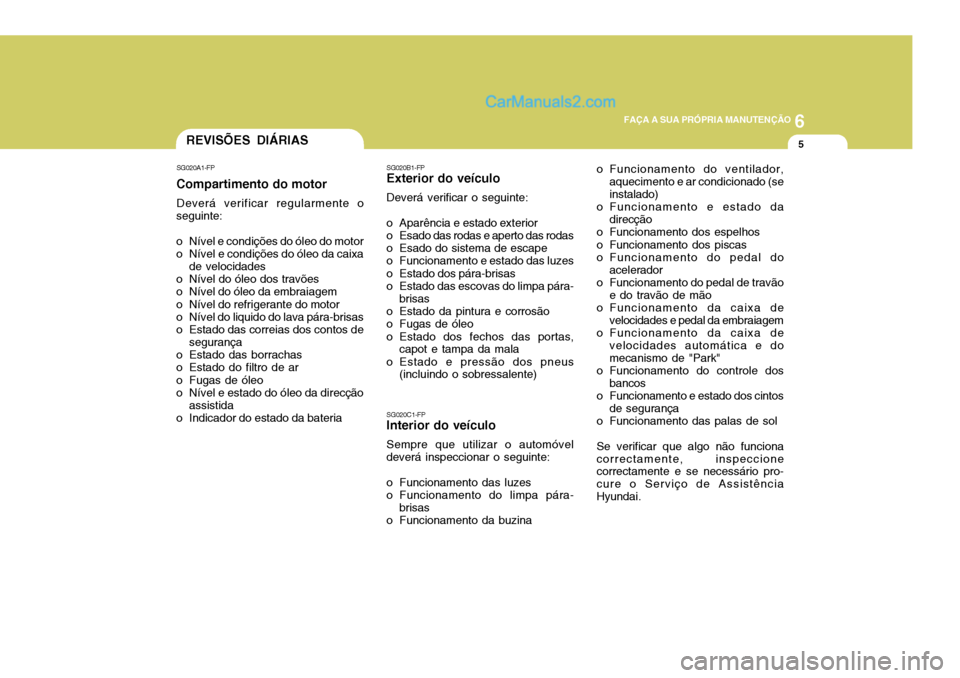

SG020B1-FP
Exterior do veículo
Deverá verificar o seguinte:
o Aparência e estado exterior
o Esado das rodas e aperto das rodas
o Esado do sistema de escape
o Funcionamento e estado das luzes
o Estado dos pára-brisas
o Estado das escovas do limpa pára- brisas
o Estado da pintura e corrosão
o Fugas de óleo
o Estado dos fechos das portas, capot e tampa da mala
o Estado e pressão dos pneus (incluindo o sobressalente)
SG020C1-FP Interior do veículo Sempre que utilizar o automóvel deverá inspeccionar o seguinte:
o Funcionamento das luzes
o Funcionamento do limpa pára- brisas
o Funcionamento da buzina o Funcionamento do ventilador,
aquecimento e ar condicionado (seinstalado)
o Funcionamento e estado da
direcção
o Funcionamento dos espelhos
o Funcionamento dos piscas
o Funcionamento do pedal do acelerador
o Funcionamento do pedal de travão e do travão de mão
o Funcionamento da caixa de velocidades e pedal da embraiagem
o Funcionamento da caixa de velocidades automática e do mecanismo de "Park"
o Funcionamento do controle dos bancos
o Funcionamento e estado dos cintos de segurança
o Funcionamento das palas de sol Se verificar que algo não funciona correctamente, inspeccione correctamente e se necessário pro- cure o Serviço de AssistênciaHyundai.REVISÕES DIÁRIAS
SG020A1-FP
Compartimento do motor
Deverá verificar regularmente o
seguinte:
o Nível e condições do óleo do motor
o Nível e condições do óleo da caixa de velocidades
o Nível do óleo dos travões
o Nível do óleo da embraiagem
o Nível do refrigerante do motor
o Nível do liquido do lava pára-brisas
o Estado das correias dos contos de segurança
o Estado das borrachas
o Estado do filtro de ar
o Fugas de óleo
o Nível e estado do óleo da direcção assistida
o Indicador do estado da bateria

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO
6
G020D01TG-GPT

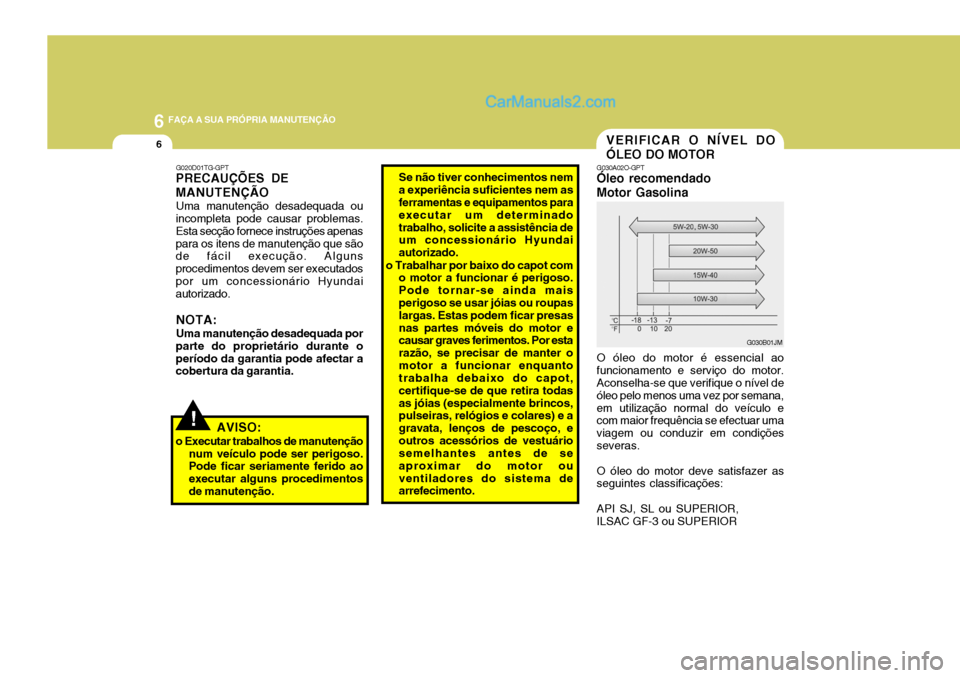

PRECAUÇÕES DE MANUTENÇÃO
Uma manutenção desadequada ou
incompleta pode causar problemas. Esta secção fornece instruções apenaspara os itens de manutenção que são de fácil execução. Alguns procedimentos devem ser executadospor um concessionário Hyundai autorizado.
NOTA: Uma manutenção desadequada por
parte do proprietário durante o período da garantia pode afectar a cobertura da garantia.
!AVISO:
o Executar trabalhos de manutenção num veículo pode ser perigoso. Pode ficar seriamente ferido ao executar alguns procedimentosde manutenção. Se não tiver conhecimentos nema experiência suficientes nem as ferramentas e equipamentos para executar um determinadotrabalho, solicite a assistência de um concessionário Hyundai autorizado.
o Trabalhar por baixo do capot com o motor a funcionar é perigoso.Pode tornar-se ainda maisperigoso se usar jóias ou roupas largas. Estas podem ficar presas nas partes móveis do motor e causar graves ferimentos. Por esta razão, se precisar de manter omotor a funcionar enquanto trabalha debaixo do capot, certifique-se de que retira todasas jóias (especialmente brincos, pulseiras, relógios e colares) e a gravata, lenços de pescoço, eoutros acessórios de vestuário semelhantes antes de se aproximar do motor ouventiladores do sistema de arrefecimento.
VERIFICAR O NÍVEL DO ÓLEO DO MOTOR
G030A02O-GPT
Óleo recomendadoMotor Gasolina
G030B01JM
O óleo do motor é essencial ao funcionamento e serviço do motor. Aconselha-se que verifique o nível de óleo pelo menos uma vez por semana,em utilização normal do veículo e com maior frequência se efectuar uma viagem ou conduzir em condiçõesseveras. O óleo do motor deve satisfazer as seguintes classificações: API SJ, SL ou SUPERIOR, ILSAC GF-3 ou SUPERIOR
